RTX4090显卡PCB设计曝光 劲多RAM劲食电劲不环保

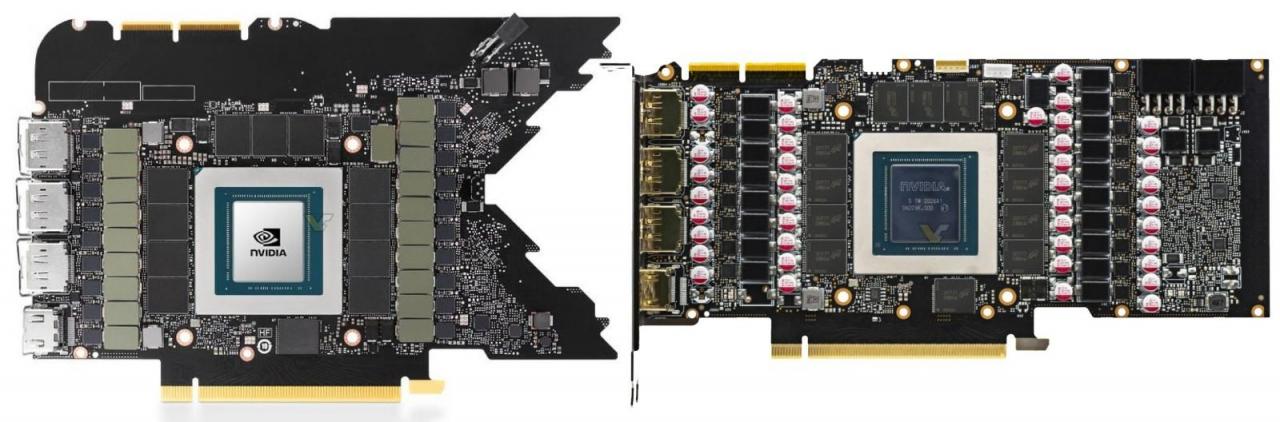

外媒Igorslab网站现在已公开了AD102核心的PCB配置,透露了不少关键信息。 现在RTX 4090显卡的PCB曝光,TBP功耗最高可达600W,显存容量最高24GB。 RTX 40系显卡的GPU代号Ada Lovelace,大核心为AD102,会用于RTX 4090显卡。

RTX4090显卡PCB设计曝光 劲多RAM劲食电劲不环保

首先是供电,TBP整卡功耗达到了600W,为此供电配置非常豪华,需要24个电源控制器,但是这个24路供电实际上是原始8相供电,通过倍相器芯片实现了24路输出,其中显存供电有独立的4相供电。

RTX4090显卡PCB设计曝光 劲多RAM劲食电劲不环保

其次是RAM配置,可以看到整卡有12个RAM芯片的位置,每个可以搭配1GB或者2GB的美光GDDR6X,因此RAM容量是在12GB到24GB,24GB的可能性更大。

之后就是散热,FE公版会使用三插槽的风冷散热器,厂商的非公版则会更庞大,3.5插槽的散热器,后面当然还会有AIO一体式水冷及分体水冷的产品。

这个PCB跟RTX 3090 Ti是兼容的,可能是NVIDIA及厂商为RTX 40系列显卡的600W功耗、供电及散热设计提前做准备。RTX4090显卡PCB设计曝光 劲多RAM劲食电劲不环保
