Cooler Master 全新推出NCORE 100 MAX直立式ITX机箱,占地约一张A5纸大小,容量仅15.8L,附连Cooler Master自家850W ATX 3.0 SFX电源供应器及120mm水冷散热器,配搭特制长度的电源线材,大大减轻组装难度; 另外更支持最长357 mm、3.9槽厚显卡,属现今少数支持大尺寸显卡的ITX机箱。
Cooler Master NCORE 100 MAX 机箱
Cooler Master 继2021 年的NR200P MAX后,再次推出附连电源供应器及水冷散热器的ITX机箱,这次推出的是NCORE 100 MAX直立式ITX机箱,占地约一张A5纸大小,容量亦只有15.8L,附连Cooler Master自家V SFX Gold850 ATX 3.0电源供应器及120mm水冷散热器,配搭特制长度的电源线材, 大大减轻组装难度; 另外更支持最长357 mm、3.9槽厚显卡,属现今少数支持大尺寸显卡的ITX机箱。

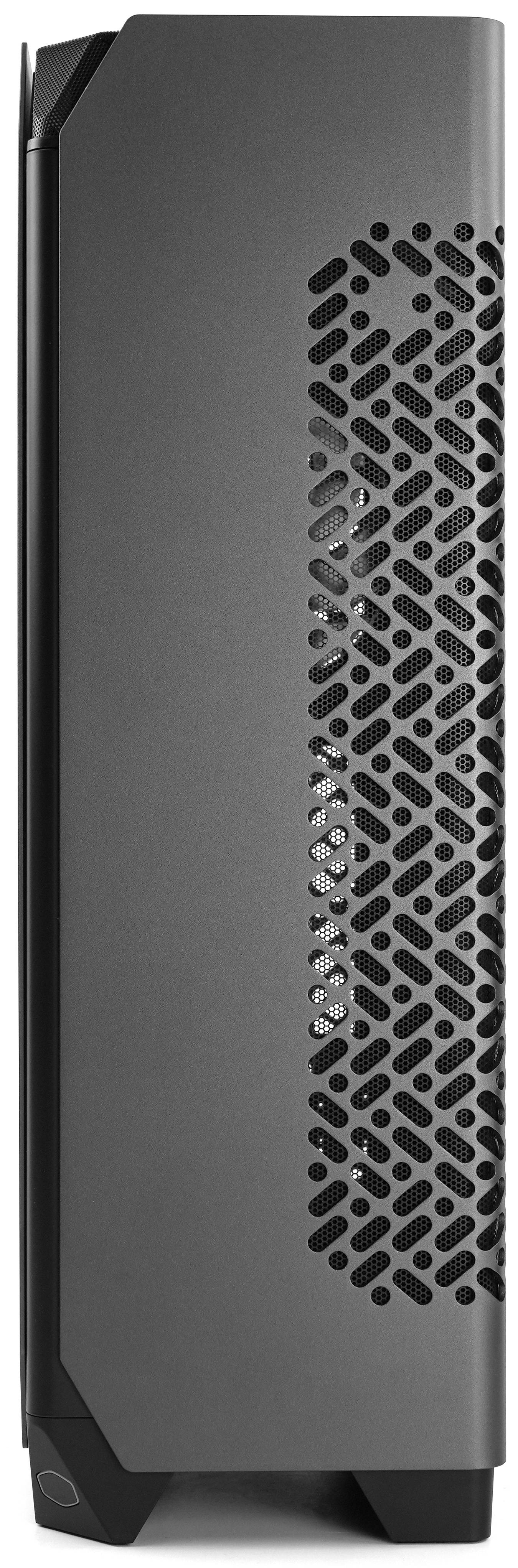

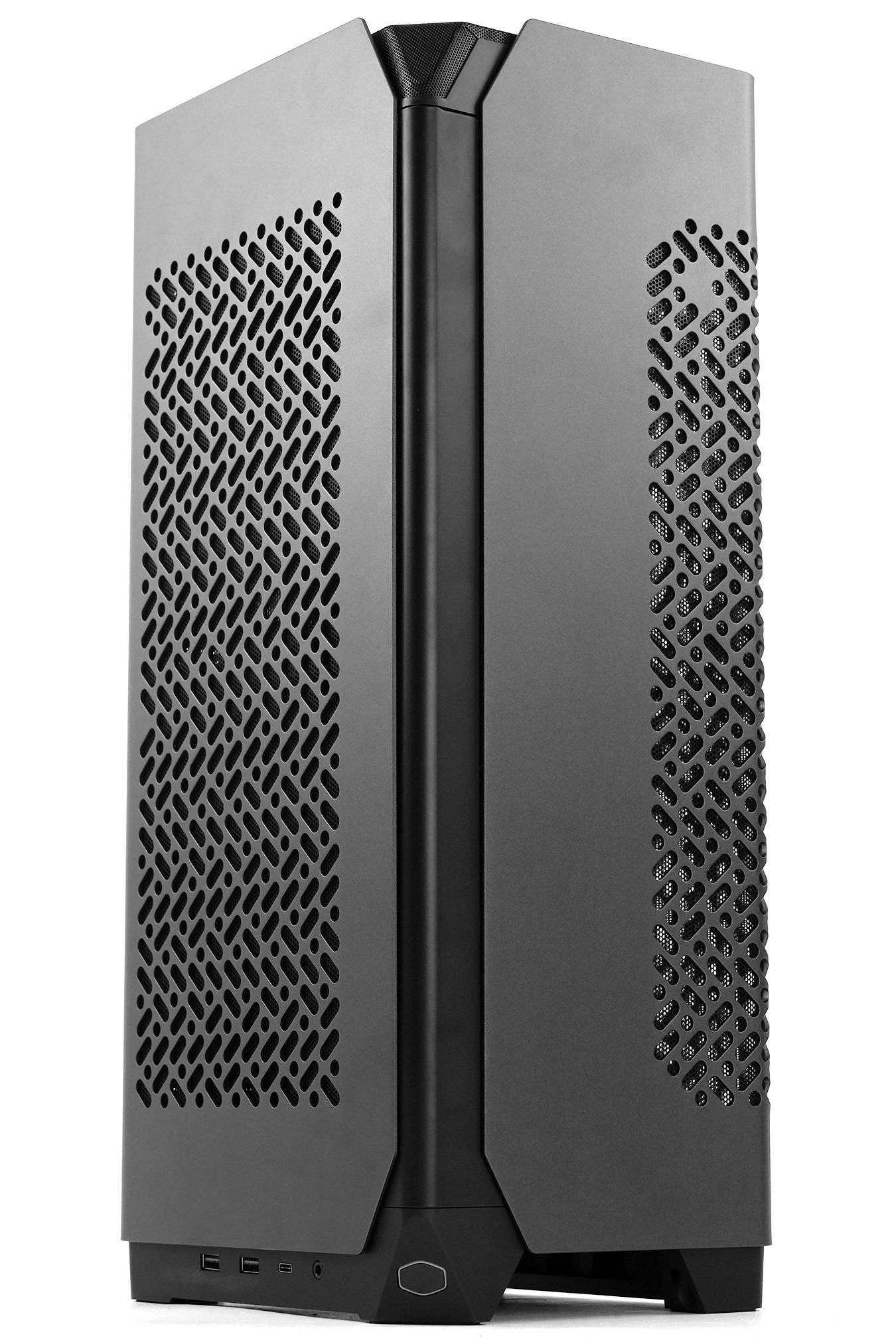

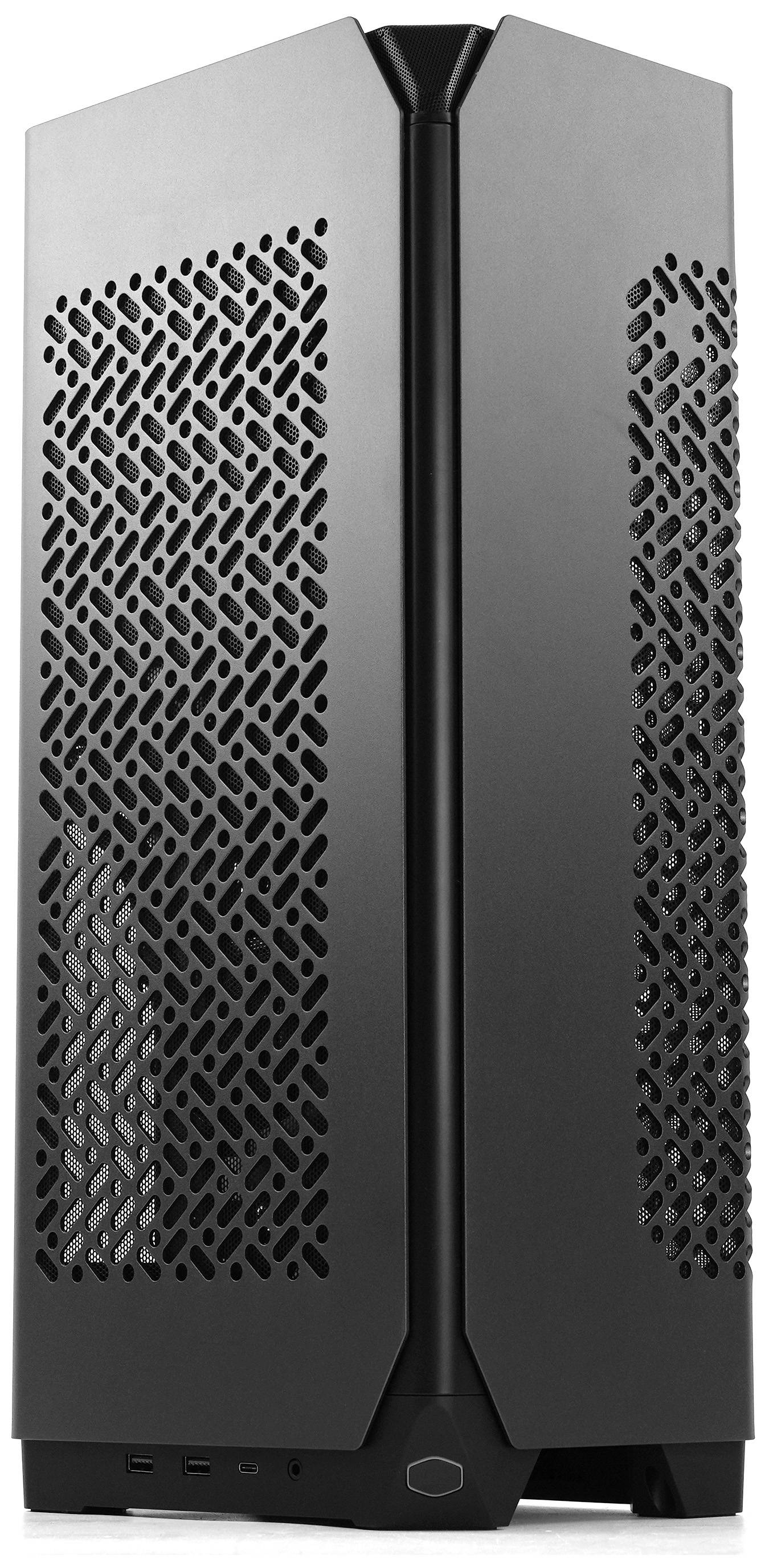

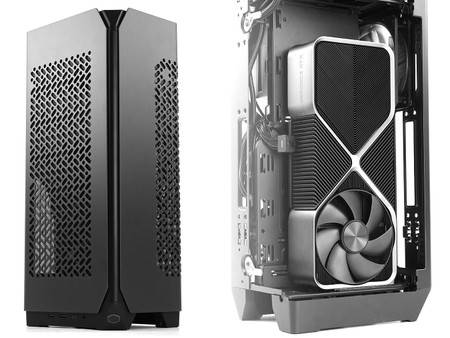

Cooler Master NCORE 100 MAX 采用高塔式设计配上圆形边角,机箱内胆由两块曲面金属透气侧板包裹,外形相当时尚; 而且机箱采用垂直风道散热设计,机箱废热会由上方排出; 机箱设有两种颜色,除了本文开箱的深灰色外,亦有限量版的铜色供用家选择。
▲ 大面积透气顶盖

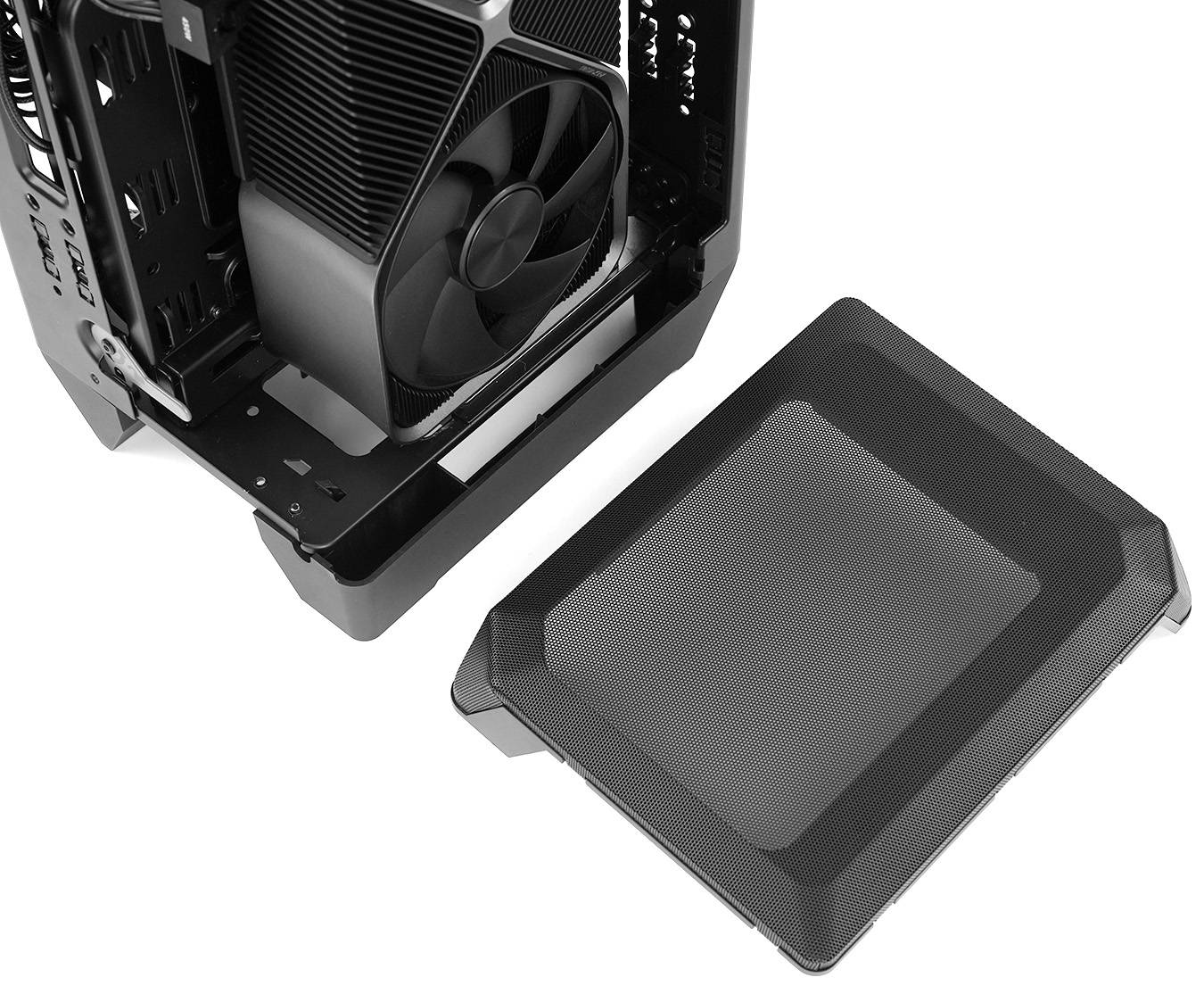

机箱面板及顶盖采用免工具安装设计,仅以锁钒固定,毋须使用螺丝批就能轻松拆除机箱两块侧板及顶盖; 面板及顶盖同时采用大面积金属网孔设计,透气设计使热力更易排出机体外,促进空气流通,面板内部亦设有隔尘网方便清洁。

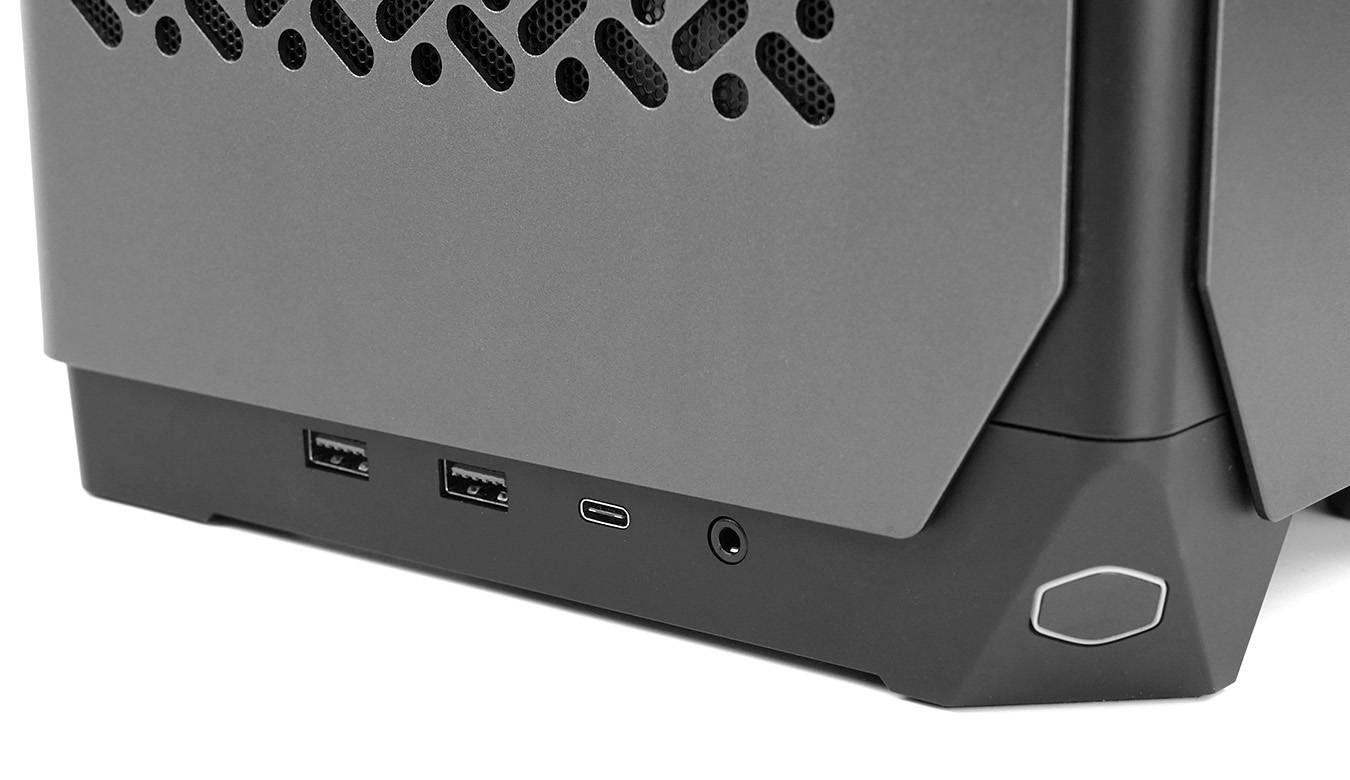

I/O Panel 设于左侧底部,提供 Power 开关按钮、2 组 USB 3.0 Type-A 5Gbps 接口、1 组 USB 3.2 Gen 2×2 Type-C 20Gbps 接口、 以及一组 4 极 3.5mm 音频接口,只需单一线材就能同时提供音频及麦克风功能。
支持Mini-ITX主板、变形结构
Cooler Master NCORE 100 MAX机箱预设状态下的尺寸为155 mm x 212 mm x 481 mm,体积约15.8 L,最大支持Mini-ITX Form Factor主板,CPU位置最高可支持48 mm高的散热器,同时可安装最长337 mm、62 mm(3槽)厚的绘图卡。

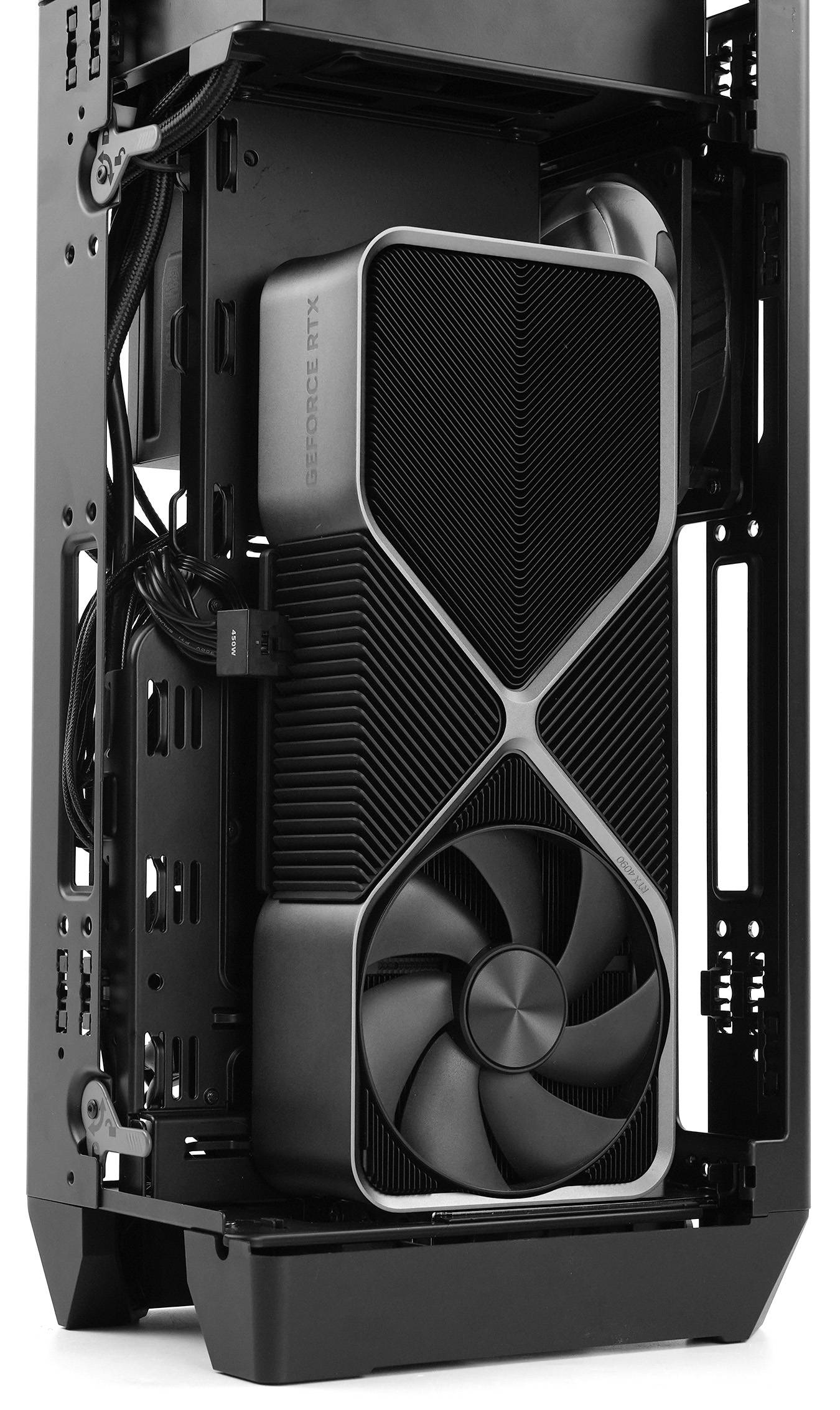

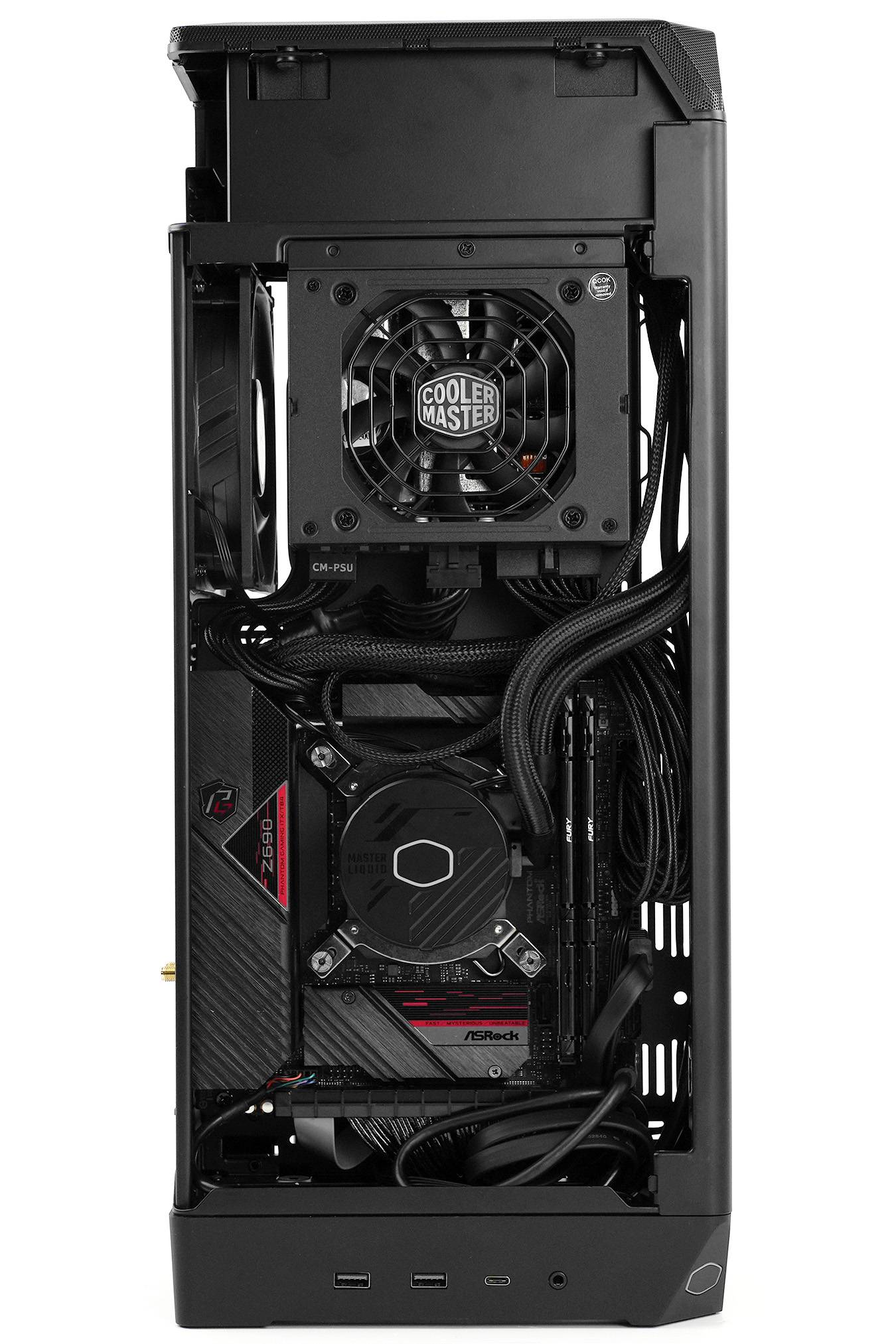

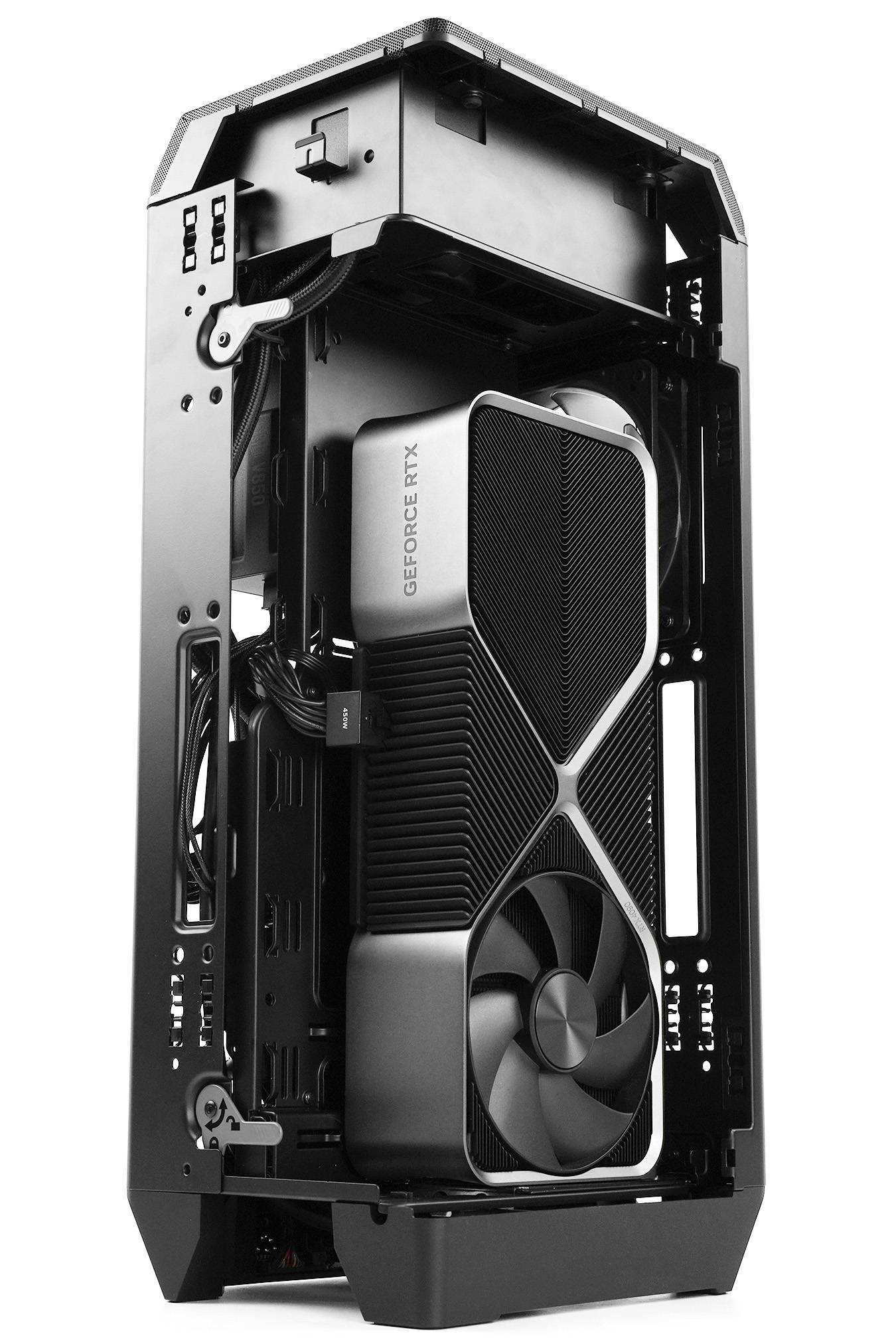

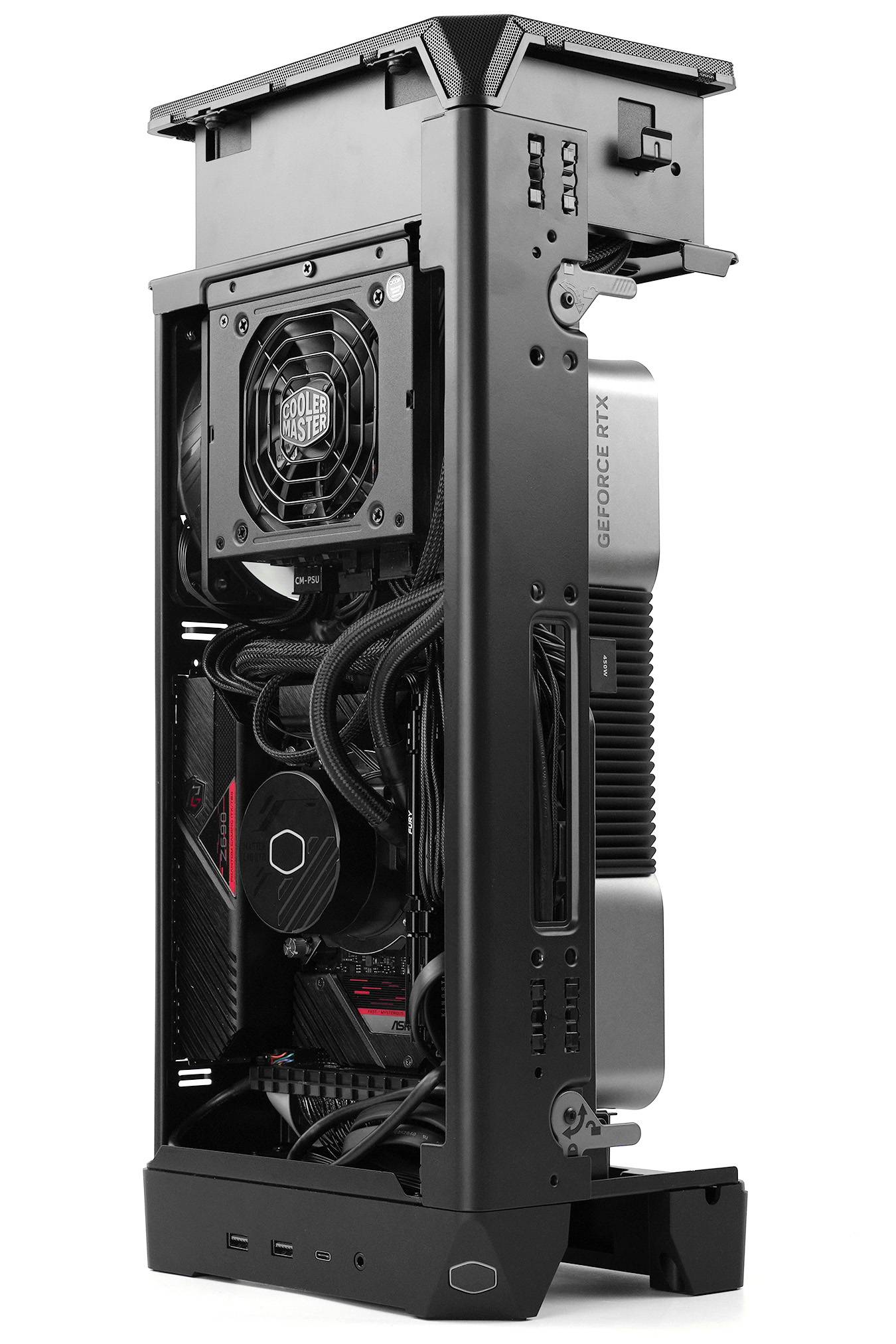

Cooler Master NCORE 100 MAX 机箱采用 A4 式布局,将机箱内部分为两侧,一侧用作安装主板及电源供应器,另一侧用作安装显卡并以 PCIe 延长线连接主板,好处是机箱的空间利用率会比传统布局的 ITX 机箱(e.g. NCASE M1、Cooler Master NR200P)更高,亦可有效降低机箱阔度。 为配合直立式设计,显卡以I/O端向下的方式安装,显卡亦可直接从机箱右侧抽入鲜风提升散热效果。

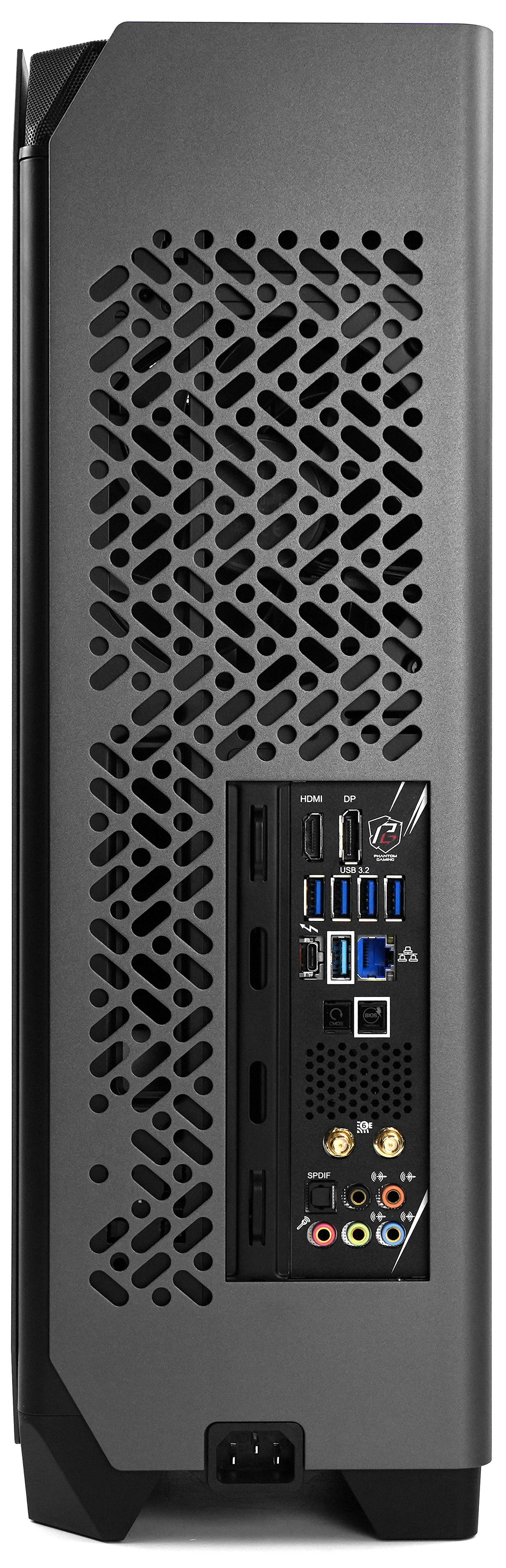

Cooler Master NCORE 100 MAX 的主板I/O没有如同主流直立式机箱一样被放在机箱底端,而是在机箱后端,用家可以直接连接 USB 线材及装置而不需将整个机箱躺平,大大提升方便性。

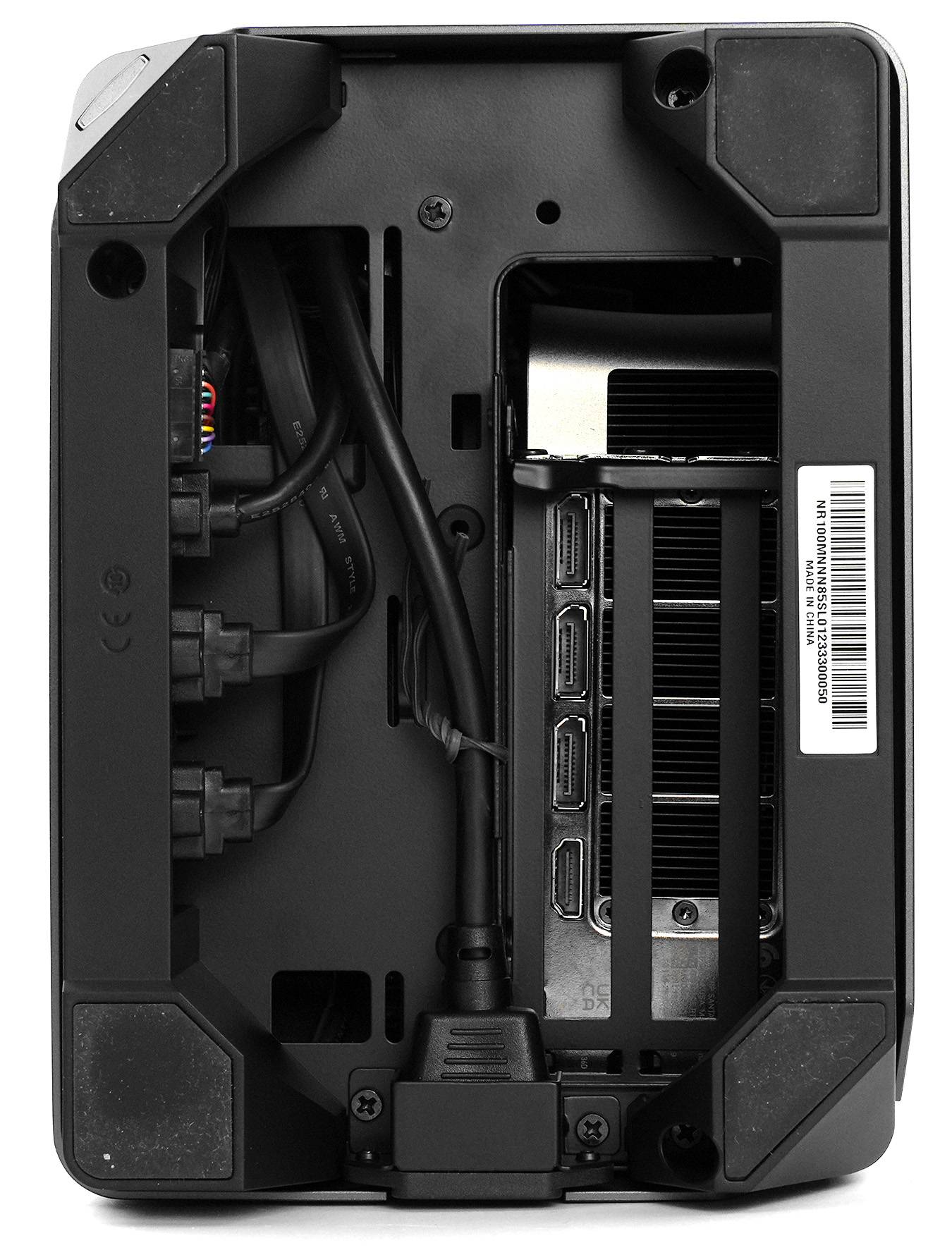

显示卡输出接口仍位于机箱底部,显示卡I/O朝下的设计可避免部分显卡的导热管受地心吸力影响,而导致散热效能下降的问题。
Cooler Master NCORE 100 MAX 机箱一大卖点是可以变形以提升显示卡安装空间,用家只需按帮助书将机箱一边脚座拆除,再更改显卡支架及PCIe延长线固定铜柱的位置,便可将机箱改为延伸状态,延伸状态下的尺寸为 172 mm x 212 mm x 481 mm,体积约为 17.5 L。
延伸状态下显卡的安装位置变得更低,令机箱顶部腾出空间以安装更长的显卡,显卡支持提升为最长357 mm、最厚79 mm(3.9槽),令机箱可以多兼容数款非公版RTX 4090/80显卡。
由于原装的机箱顶盖在机箱变形后就不能再安装,机箱配件中亦附连一块加大版顶盖,供用家取代原装顶盖。
支持 1 个 2.5“ SSD

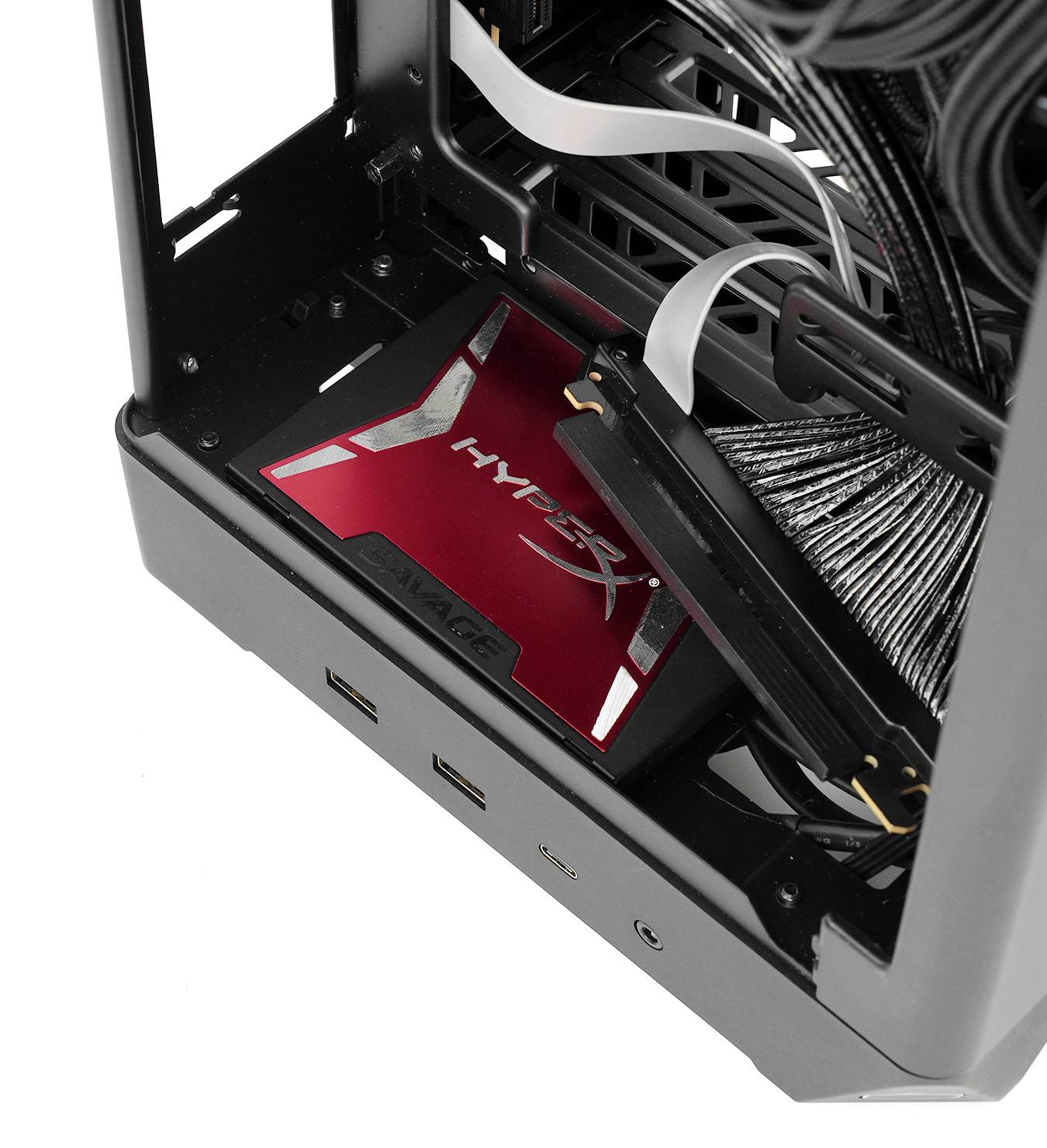

储存装置方面,Cooler Master NCORE 100 MAX机箱最多可安装1个2.5寸装置,安装位置位于主板一侧的底部。
附连 1 颗 SickleFlow 120 风扇
由于Cooler Master NCORE 100 MAX机箱采用垂直风道设计,Cooler Master特别在机箱后端加入一把抽出的120 mm风扇帮助散热,型号为自家的SickleFlow 120,转速最高1800 RPM,支持PWM控速。
附连120mm水冷散热器+SFX 850W电源供应器

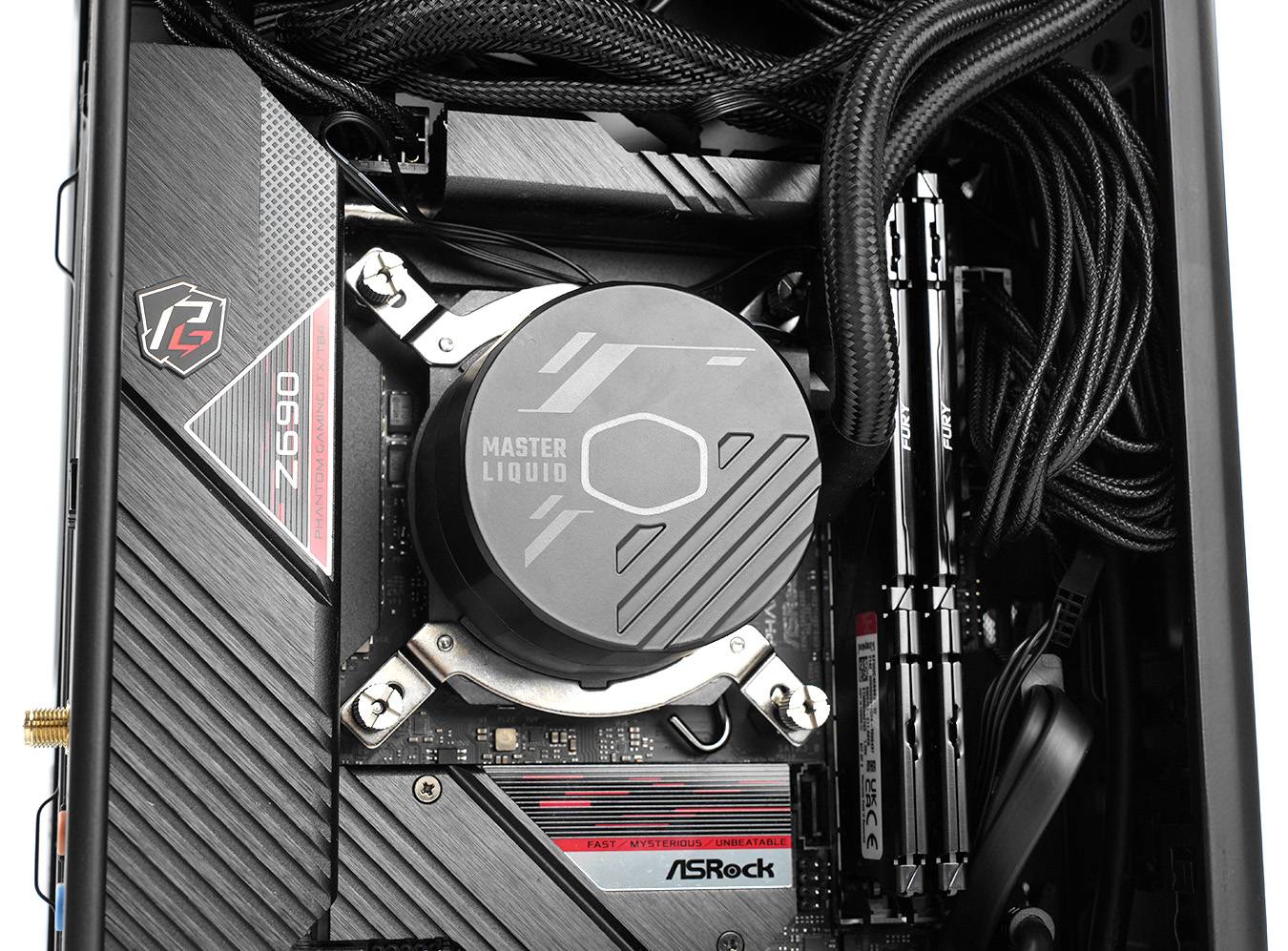

Cooler Master NCORE 100 MAX 机箱附连一组 120 mm 水冷,水泵外观酷似 MasterLiquid L Core 系列水冷,亦如该系列般采用 Dual Chamber Gen S 双腔体水泵设计方案及大面积铜底设计,出厂时贴上了透明保护贴纸,用家需要移除保护胶贴,并自行涂上配件中附连的散热膏到 CPU 表面上。 扣具方面,Intel平台方面支持LGA 1700、1200、115X Socket,AMD平台则支持SocketAM5、AM4等。

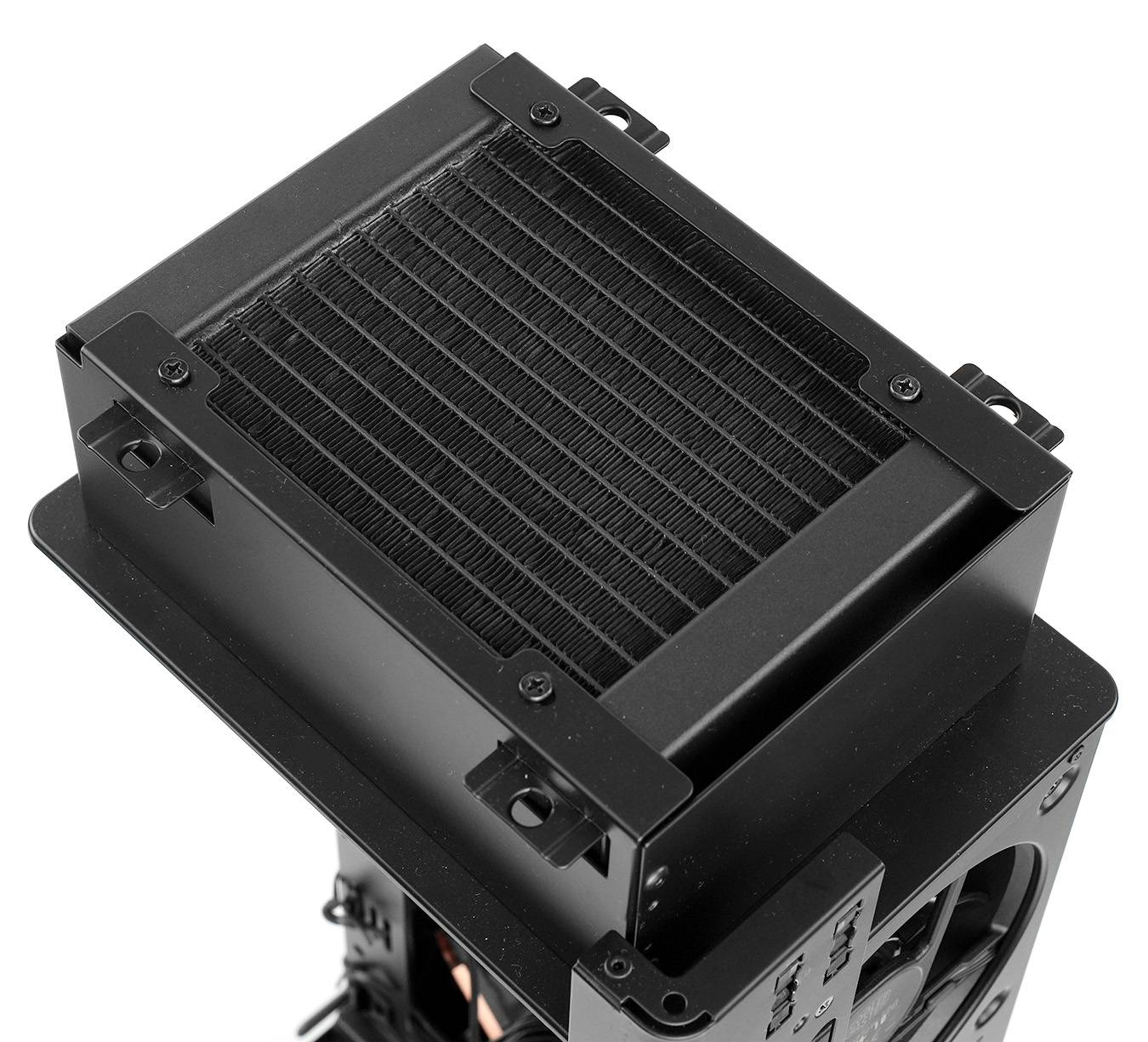

水冷排位于机箱顶部,采用特制38mm厚排以提升散热能力,风扇则采用特规版Silencio 120 mm风扇,此版本提供更高转速,转速达800 ~2400 RPM,并采用抽出配置,将热空气向机箱上方排出,为机箱内部建构出一个垂直风道。

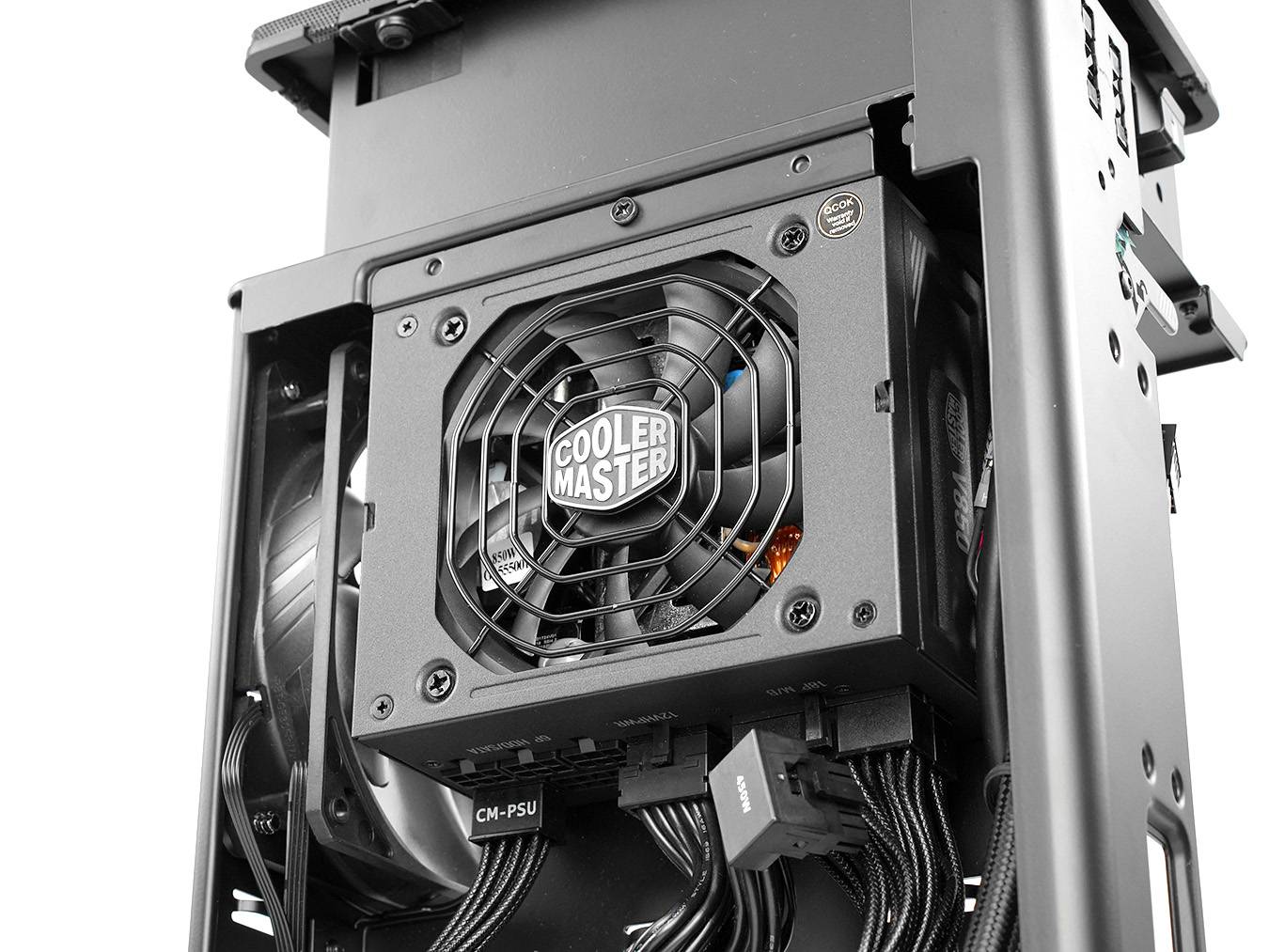

机箱亦附连一颗Cooler Master自家的V SFX Gold 850 ATX 3.0全模组电源,保养期长达10年,支持PCIE 5.0提供原生12VHPWR供电,线材长度亦是为这个机箱特制,更方便用家组装。

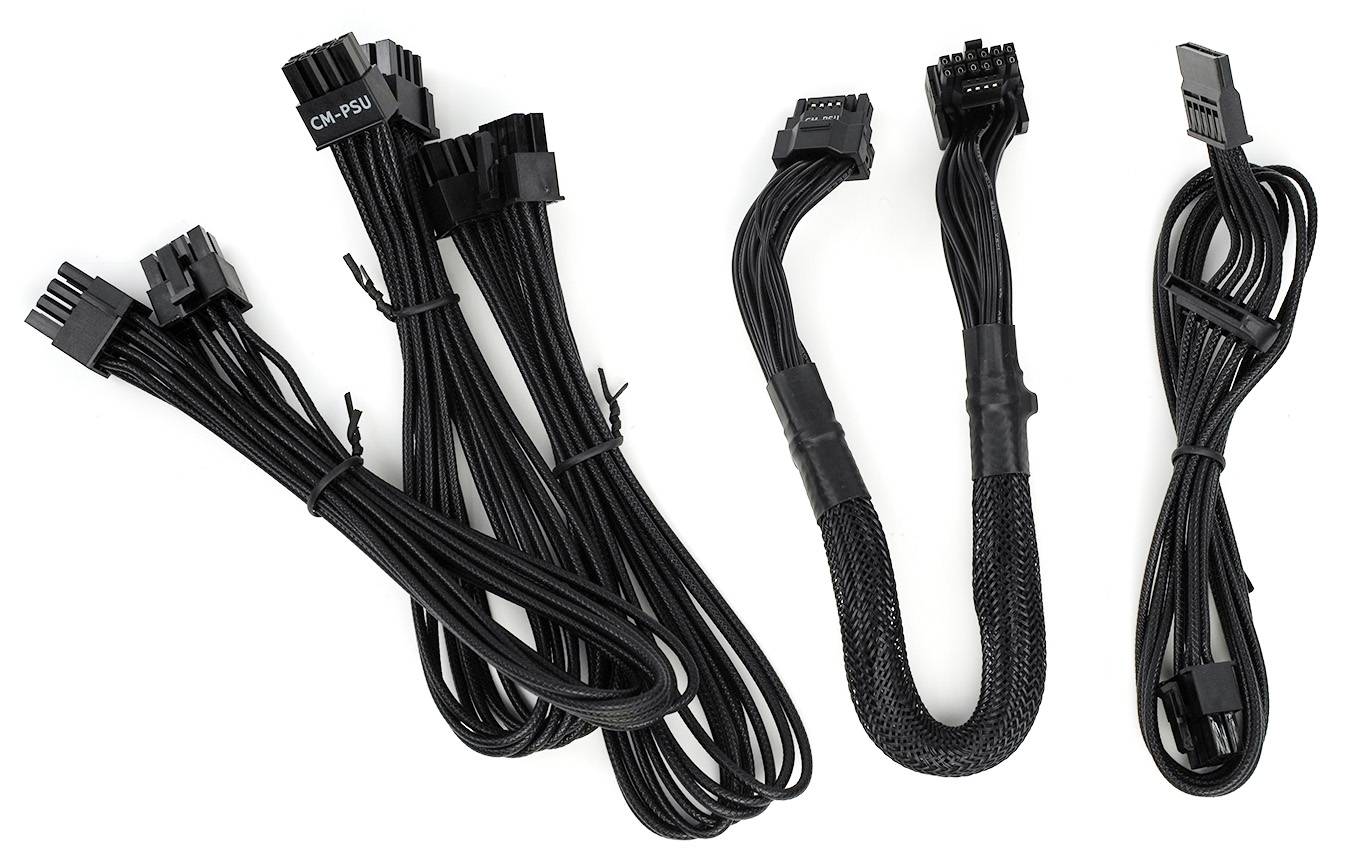

值得留意的是,电源配备的 12VHPWR 线材为 450W 版本,而且连接显卡的一端使用 90° 接头,用家不用再担心供电线材曲折问题。 若用家使用的显卡不采用12VHPWR供电接口,Cooler Master亦有于包装内附连3条PCIE 6+2P线材,另外亦附连1条SATA线材,合共提供2个SATA电源接头。
散热测试
测试平台 :
Intel Core i9-13900K
ASROCK Z690 Phantom Gaming-ITX/TB4
Kingston Fury Beast DDR5-5200 CL40 2x16GB
NVIDIA GeForce RTX 4090 FE

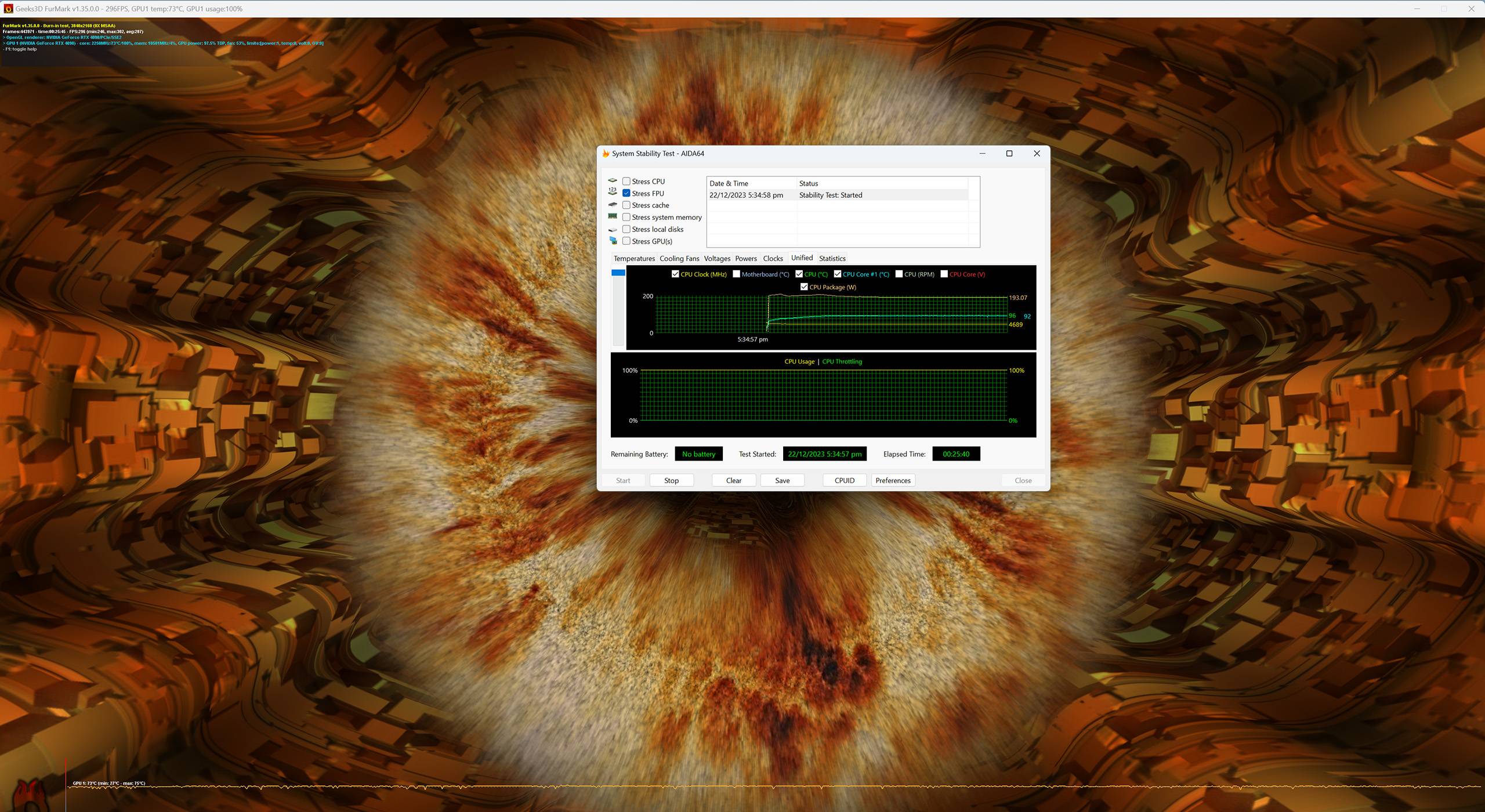

测试环境室温约15度,同时以AIDA64 System Stability单选FPU单元完全负载(AVX2)及Furmark 4K进行压力测试,机箱则处于延伸状态。 经过30分钟负载后,CPU功耗约193W,最高温度为96°C,运行频率为4.689 GHz,而显卡最高温度为73°C。 考虑到机箱配备的只是120 mm水冷,此结果仍算合理,亦使笔者认为此机箱或许比较适合功耗较低的AMD平台,或其他200W以下功耗的Intel处理器。 另外,机箱噪音表现中规中矩,两把风扇全速转动时发出的噪音以ITX机箱来说仍算可接受。
小编评语 :
Cooler Master NCORE 100 MAX机箱最大的优点无疑是它在占地少的同时,可以支持长达357 mm、厚达3.9槽的显卡,使其成为少数可以兼容多张不同非公版RTX 4090/4080的ITX机箱; 惟机箱外国首发价达US$400,价钱不算便宜,采用120 mm水冷散热器亦大大限制了CPU的选择,若用家想配搭RTX 4090、4080等高阶显卡,却又只能配搭i5-14600K级别的处理器,感觉似乎有点浪费,或许采用功耗较低的AMD平台,甚至是利用带3D-Cache的型号去组装一台游戏向的主机会是较好的做法。 而附连水冷及电源的做法虽然限制了用家在选择组件上的自由度,但机箱预设的方案某程度上是散热最好、最方便用家组装的选择,附连的水冷及电源的风扇亦没有为机箱制造特别大的噪音,所以笔者认为问题不大,不过用家可能需要留意机箱、水冷散热器及电源的保养长度不同(机箱2年、水冷2年、电源10年)。
