Wi-Fi 7、18+1+2 相供电霸气外露 ！ ASUS ROG STRIX Z790-E GAMING WIFI II 主板开箱测试

ASUS ROG STRIX Z790-E GAMING WIFI II升级18+1+2相110A超豪华供电搭配高达8000+MT/s的DDR5超频内存，只为榨出Inteli9旗舰处理器的最后一点效能，PCIe 5.0 x16、5条M.2与背面高达12个高速USB连接阜等超丰富扩充性随时应付各式使用需求，加上战未来的Wi-Fi 7无线网络好料堆满。

ROG STRIX Z790-E GAMING WIFI II 规格：
尺寸： ATX （30.5cm x 24.4cm）
处理器支持：Intel Core 12 th /13th/14 th、Pentium Gold、Celeron
处理器脚位：LGA 1700
CPU 供电相：18+1+2 相 110A
芯片组：Intel Z790
BIOS：256Mb flash ROM、UEFI AMI BIOS
内存：4 x DIMM， MAX 192GB， DDR5 8000+（OC） XMP
显示输出： 1 x HDMI 2.1（4K60Hz）、1 x DP 1.4（8K60Hz）
扩充插槽：1 x PCIe 5.0 x16 （直连 CPU）、2 x PCIe 4.0 x16（supports x4 mode）
存储端口：4 x SATA 6Gb/s、1 x M.2 PCIe 5.0 x4、4 x M.2 PCIe 4.0

网络：Intel® 2.5GbE 网络芯片
无线通讯模块 ： Wi-Fi 7 2×2（supports2.4/5/6GHz） / BLUETOOTH 5.4
音频：CODEC ALC4080 （5 x Audio jacks）
USB 端口：1 x USB-C 20Gbps with 30W PD charge（前置扩充）、3 x USB 2.0 headers for 6 USB 2.0 ports （前置扩充）、2 x USB 3.0 headers for 4 USB 3.0 ports （前置扩充）、1 x USB-C 20Gbps、10 x USB-A 10Gbps、1 x USB-C 10Gbps
RGB：3 x ARGB Gen2 headers、1 x AURA RGB header
FAN：1 x 4-pin CPU、1 x 4-pin AIO PUMP、1 x 4-pin CPU OPT、5 x 4-pin Chassis Fans

超豪华供电、旗舰级扩充 | ROG STRIX Z790-E GAMING WIFI II 开箱

ROG STRIX Z790-E GAMING WIFI II是ROG STRIX系列最高阶的主板，用料规格比照旗舰等级，采用双8-pin PROCOOL II电源连接器、8层PCB设计，拥有18+1+2相110A豪华供电，支持8000+ MT/s DDR5超频内存，上方与左边巨型金属散热片透过一根热导管相连强化散热效率， 主板下半部也遍布金属装甲为M.2 SSD、芯片组降温。

▲ROG STRIX Z790-E GAMING WIFI II 外盒。

▲背面印有详细的规格介绍。

▲ROG STRIX Z790-E GAMING WIFI II 主板。

▲外观细节。

▲金属散热装甲。

▲双 8-pin PROCOOL II 电源连接器。

ROG STRIX Z790-E GAMING WIFI II采用Z790芯片组为标准ATX尺寸主板，支持Intel Core 12 th /13th/14 th处理器与4 DIMM DDR5内存插槽，支持最大容量192GB，最高频率达到8000+ MT/s，配备一条直连 CPU 的 PCIe 5.0 x 16 插槽与 2 条连接芯片组的 PCIe 4.0 x 16（支持 x4 带宽）插槽，总共有 5 条 M.2 插槽，最上方配备立体散热片的支持 PCIe 5.0 x 4（与 PCIe 5.0 x 16 插槽共享带宽），其余支持 PCIe 4.0 x 4。

▲4 DIMM DDR5。

▲1 x PCIe 5.0 x16、2 x PCIe 4.0 x 16(support x4 mode)。

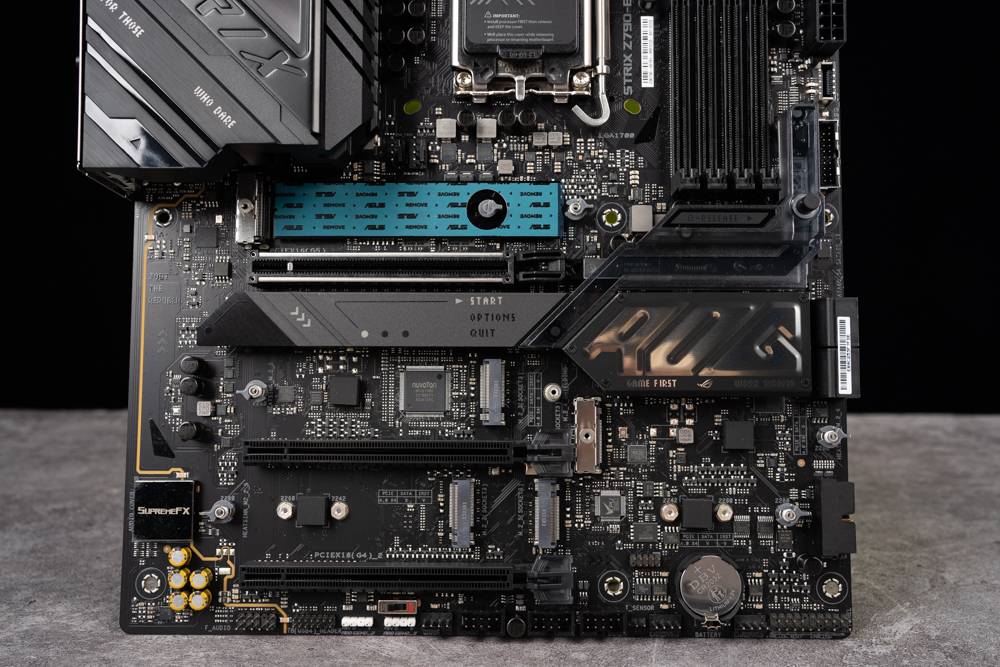

▲5 条 M.2 插槽。

▲PCIe 5.0 x 4 M.2 插槽配备立体散热片。

▲SSD 散热片。

ROG STRIX Z790-E GAMING WIFI II内置1个USB 20Gbps插座可扩充1个USB-C，并支持30WPD充电，2个USB 5Gbps 19pin插座可扩充成4个USB 3.0,3个USB 2.0 9pin插座可扩充成6个 USB 2.0，另外提供1个Thunderbolt 3（USB 4）预备插座用于连接Thunderbolt PCIe扩充卡。

风扇与 ARGB 插座部分，提供 8 组 4pin PWM 风扇/水泵插座、3 组 5V 3pin ARGB 插座与 1 组 12V 4pin RGB 插座。

▲4pin PWM 风扇、5V 3pin ARGB、12V 4pin RGB 插座。

▲USB 20Gbps、USB 5Gbps 插座。

▲4 x SATA 6Gb/s、USB 5Gbps。

▲3 组 USB 2.0 9pin 插座。

▲5V 3pin ARGB 插座、Thunderbolt 3（USB 4）预备插座。

后方IO的USB也相当丰富，提供11组USB 10Gbps（10 x Type-A+1 x Type-C）与1组USB-C20Gbps，显示输出包含1个DP1.4与1个HDMI 2.1（最高支持4K60Hz），此外还有1个2.5GbE RJ45网口、5个3.5mm Audio、1个S/PDIF光纤输出、 BIOS FlashBack 与 Clear CMOS 按钮。

▲后方 IO。

ROG STRIX Z790-E GAMING WIFI II配备许多DIY友善设计，例如Q-ANTENNA快拆天线、M.2 Q-LATCH免螺丝卡扣、PCIe Q-RELEASE一键释放显示卡等便利安装功能，以及Q-LED、Q-CODE除错灯号、内键开机按钮、BIOS FlashBack与Clear CMOS 按钮方便用户快速排除问题与更新 BIOS，这些功能平时可能不常用到，一旦用上就会非常感激这些功能。

▲M.2 Q-LATCH 免螺丝卡扣。

▲Q-RELEASE 一键释放显卡。

▲除错灯号与内键开机键。

ROG STRIX Z790-E GAMING WIFI II升级Wi-Fi 7与蓝牙V5.4，唯一需要注意的是目前官方驱动仅支持Windows 11，也许以后有机会增加Windows 10或是有神人破解驱动，但现阶段Windows 10是无法使用的。

主板配件包含信仰挂绳、信仰贴纸、SATA线、替换的M.2导热贴与螺丝、Wi-Fi天线。

▲配件一览。

▲贴纸、说明手册。

▲Wi-Fi 天线。

▲RGB 灯效

8 层板、18+1+2 相供电 | ROG STRIX Z790-E GAMING WIFI II 拆解分析

ROG STRIX Z790-E GAMING WIFI II 配备 18+1+2 相 110A 供电，其中 18 相为 CPU 核心供电、1 向为 VCCGT 内显供电、2 向为 VCCAUX 供电，大面积的金属散热片保障长时间高负载的稳定性与超频潜力，接下来就拆下散热片看一下内部用料吧 ！

▲拆除散热片。

▲没有背板。

▲金属散热片相当有份量。

▲18+1+2 相供电。

▲ASP2306 PWM 芯片控制 18 相核心供电。

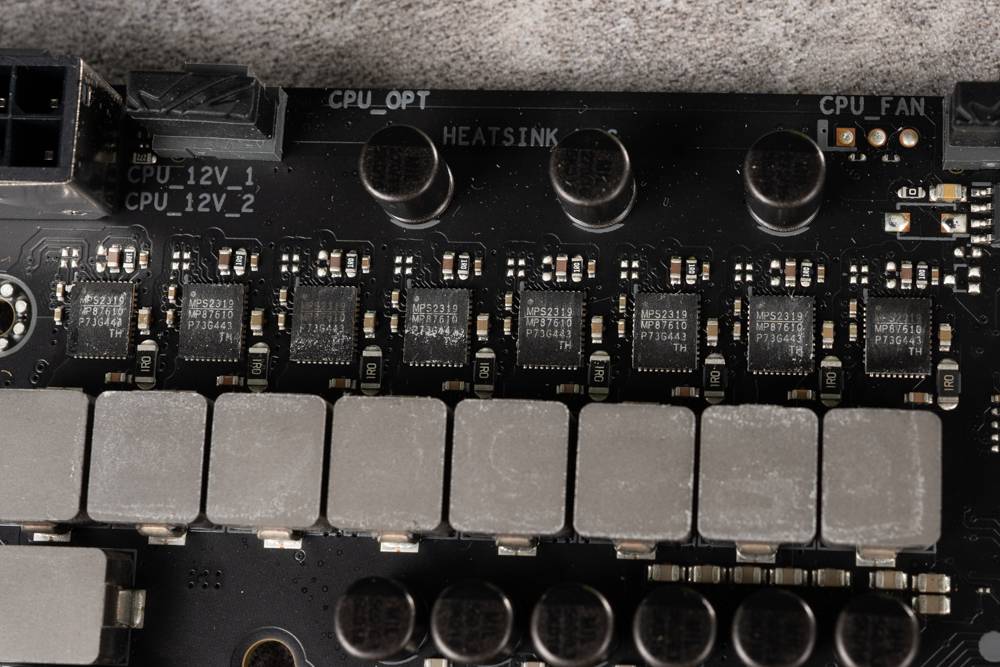

▲MPS 87610 DrMOS 110A。

▲MPS 86670 DrMOS 70A 2 相 VCCAUX 供电。

▲P13EQX16 中继器。

▲IT8853FN USB Type-C PD 3.0 controller。

▲2 颗 JYS13008MF01 PCIe 5.0 Redriver 提供 PCIe 通道拆分。

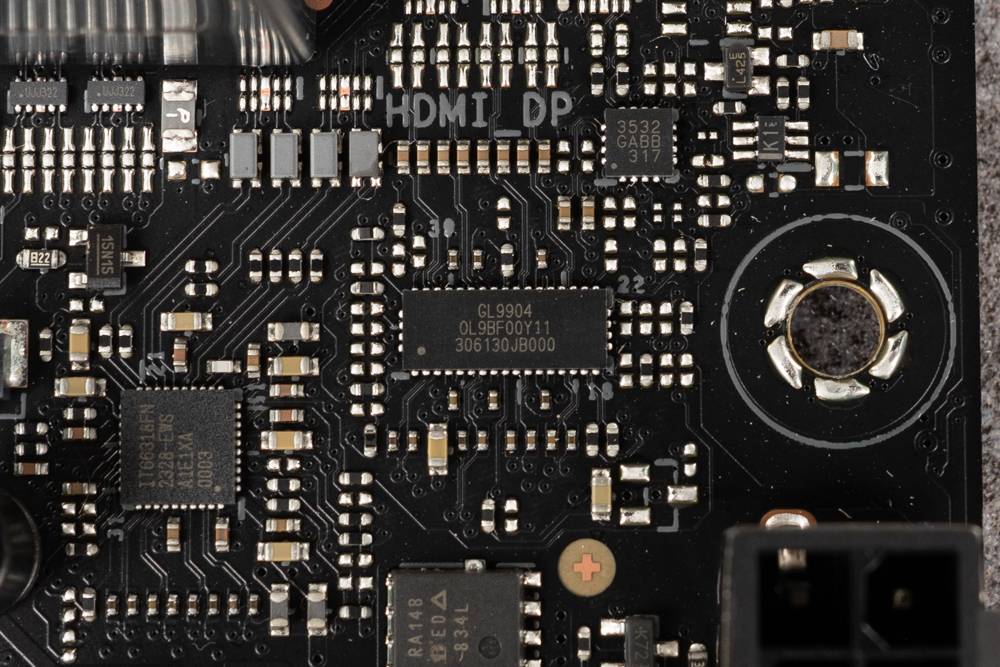

▲Genesys GL9904 USB 10Gbps 中继器。

▲IT66318FN HDMI 2.0 控制器。

▲ASM1543 USB-C 控制芯片。

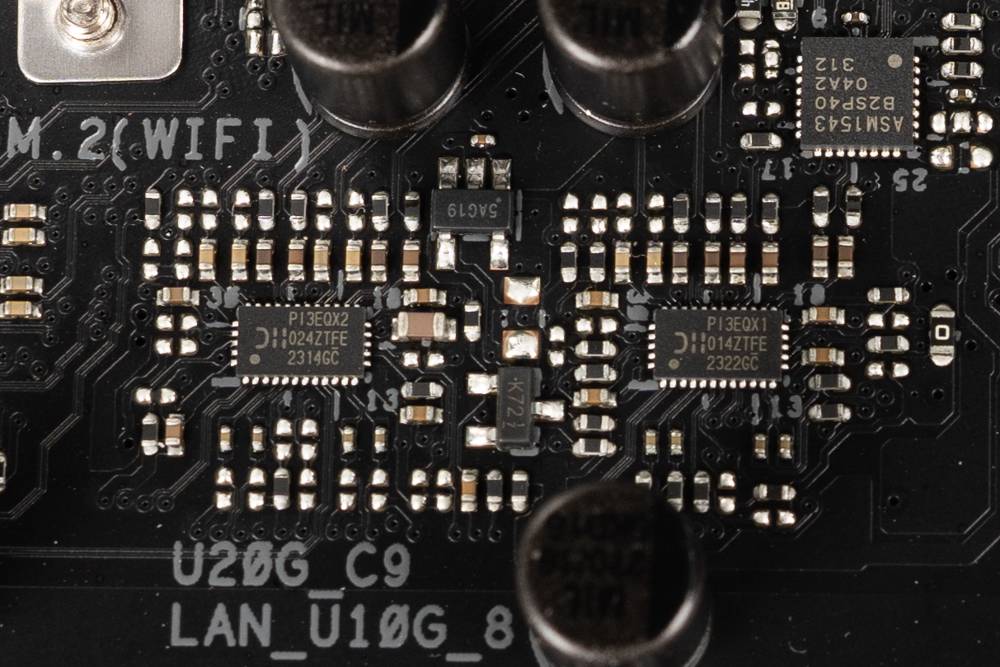

▲PI3EQX1014 和 PI3EQX2024 中继器。

▲Genesys GL3590 USB 10Gbps HUB。

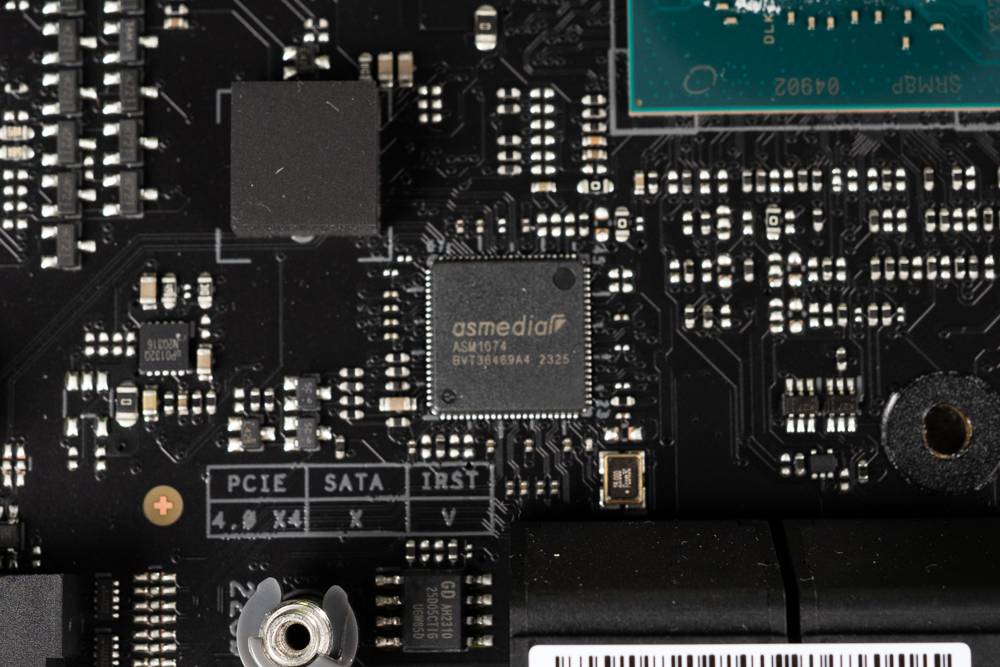

▲ASM1074 USB3.0 HUB，用于 USB 3.0 19pin 插座。

▲Genesys GL850G USB2.0 HUB，用于 USB 2.0 9pin 插座。

▲Intel BE200NGW 无线模块。

▲Intel i226-V 2.5GbE 网络芯片。

▲Realtek ALC4080 音效芯片。

▲AURA 灯效芯片。

▲NCT67980 环控芯片。

▲GENESYS GL9930T 中继器，推测用于 Thunderbolt 扩充卡讯号增强。

▲PI3EQX16012 PCIe 4.0 中继器。

▲Z790 芯片组。

▲TPU KB3724QD AI 超频芯片。

▲AI1315-AO BIOS FLASHBACK 芯片。

▲Winbond 25Q256JVEQ 256MB BIOS 芯片。

DIMM FLEX 挖掘内存超频潜力 | ROG STRIX Z790-E GAMING WIFI II BIOS 介绍

ROG BIOS最新加入了DIMM FLEX与AEMP II内存超频相关的功能，DIMM FLEX可以根据温度动态调整内存效能，类似处理器Boost的原理，温度低的时候进行更积极的超频，反之降低频率保证稳定性，实测发现效能有不小提升，读取速度提升约7%，虽然在多数情况下使用体验可能没太大差别，但胜在操作简单。

▲在 BIOS 中开启 DIMM FLEX。

▲开启后会出现详细设定，笔者维持预设进行性能测试。

▲似乎会自动缩紧时序。

▲DIMM FLEX 未启用（左） VS 开启（右）

如果购买无 XMP 功能的内存可以使用 AEMP II 内存自动超频功能，包含 4 DIMM 内存也可以进行超频，享受「免费」的效能提升。

▲AEMP II。

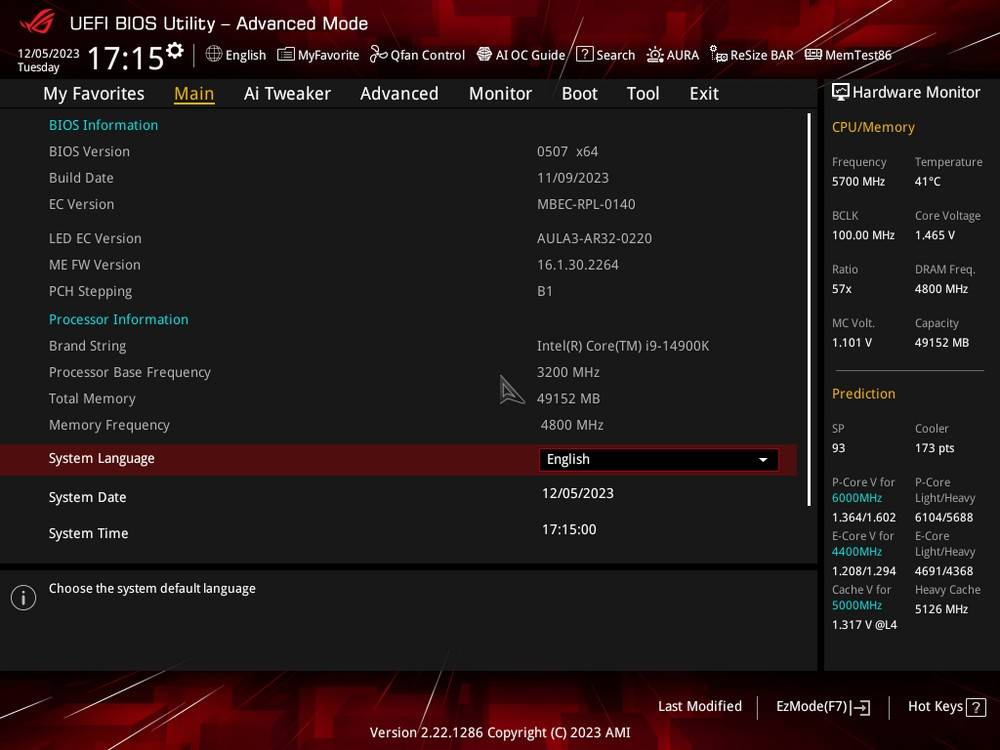

▲Main。

▲Ai Tweaker。

▲Advanced。

▲Monitor。

▲Boot。

▲Tool。

榨干 i9-14900K | ROG STRIX Z790-E GAMING WIFI II 性能测试

ROG STRIX Z790-E GAMING WIFI II 主板主要测试项目为CPU、内存与固态硬盘，处理器使用最新的Intel Corei9-14900K、CORSAIR DOMINATOR TITANIUM DDR5-7200 24GBx2内存，搭配360mm一体式水冷与NVIDIA RTX 4080显示卡，BIOS版本为最新的0507，开启 XMP 与解锁功耗墙，确保效能完全发挥（未开启 AI 超频）。

测试平台：
处理器：Intel Core i9-14900K
主板：ASUS ROG Strix Z790-E GAMING WIFI II （BIOS 版本：0507）
内存：CORSAIR DOMINATOR TITANIUM DDR5-7200 24GBx2
显示卡：NVIDIA GeForce RTX4080 FE
储存：CORSAIR MP600 PRO LPX 1TB + CORSAIR MP400 4TB（游戏碟）
散热器：Lianli GALAHAD II PERFORMANCE 360
电源供应器：Seasonic Focus 1000W
操作系统：Windows 11 Pro 23H2

使用CPU-Z检视处理器信息，Inteli9-14900K，主板BIOS版本为0507，存储器为7200MHz双通道，CPU Bench单执行绪957.0，多线绪17308.8。

▲CPU-Z。

从 AIDA64 CPUID 信息可以看到主板对处理器的 Boost 策略，ROG STRIX Z790-E GAMING WIFI II 给 Intel i9-14900K 的 Boost 为标准的 1~2 核 6GHz，3~8 核心 5.7GHz，未解锁功耗墙之前 PL1 为 253W，PL2 则无限制。

▲AIDA64 CPUID。

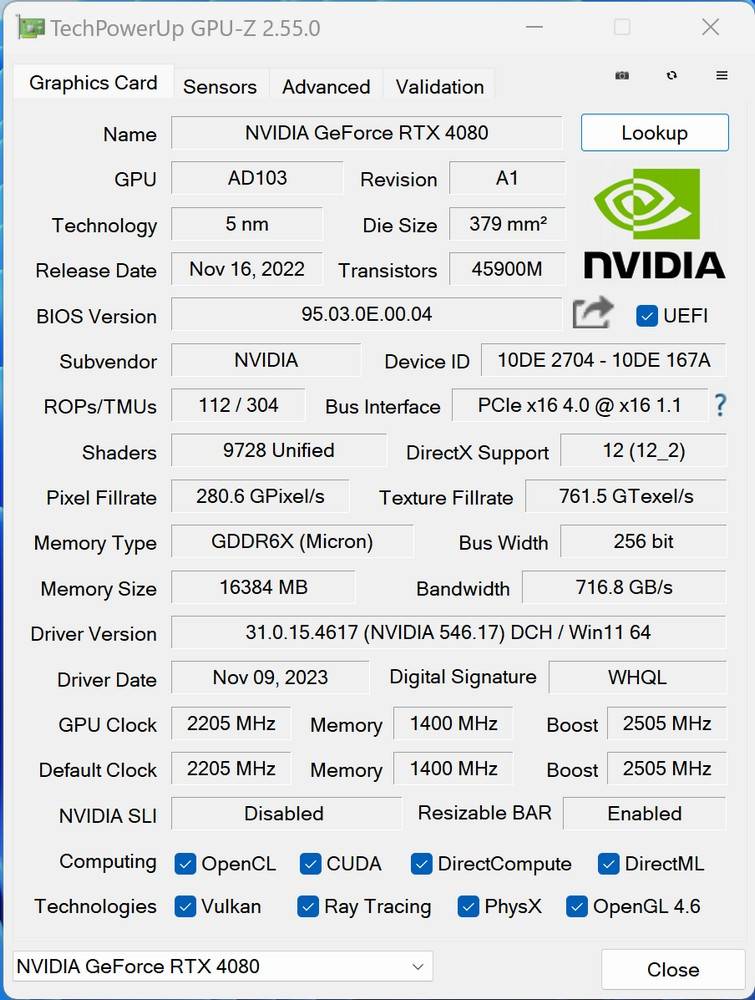

GPU-Z 视图显卡信息，NVIDIA GeForce RTX4080 FE 运作在 PCIe 4.0 x 16 上，驱动程序版本为 546.17 。

▲GPU-Z。

MAXON推出最新的Cinebench 2024，采用Cinema 4D中的Redshift渲染引擎进行测试，可以测试CPU与GPU的渲染效能，与Cinebench R23相比，该软件的内存占用量增加了三倍，可以满足现代项目的内存密集型需求。 此外，计算工作量和更新指令集的利用率增加了六倍，确保了与当代创意项目的复杂性和复杂性产生共鸣的测试。

Intel i9-14900K 在 Cinebench 2024 单核心得分 136，多核心 2275，GPU 得分则是 26590 分; Cinebench R23 单核心得分 2283，多核心得分 40739。

▲CINEBENCH R23（左）、2024（右）。

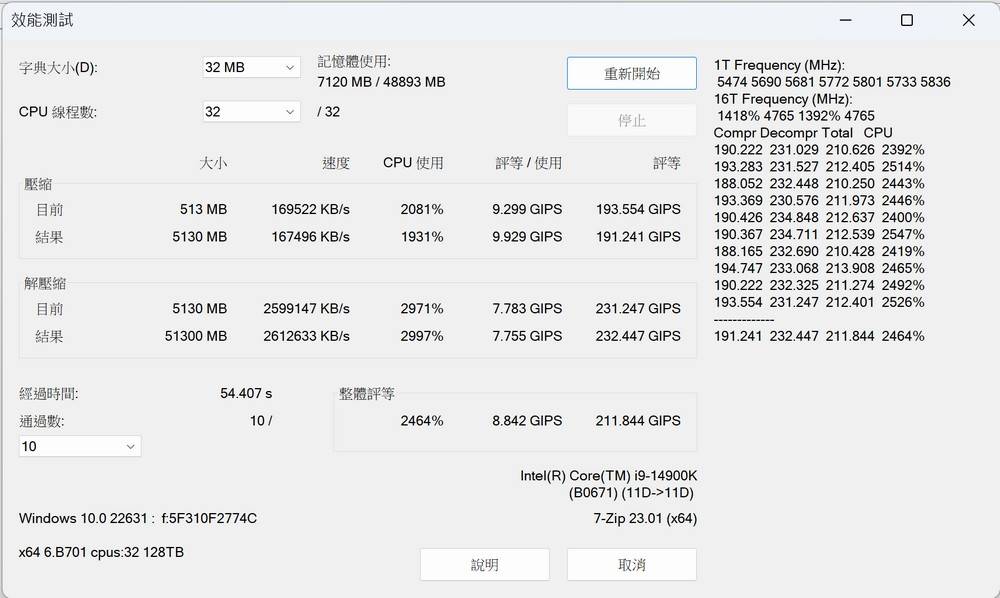

7-ZIP测试压缩与解压缩效能并给出GIPS评等，得分越高越好，总用时为54.407秒，压缩评等191.241GIPS，解压缩232.447 GIPS，总评等211.844GIPS。

▲7-ZIP 性能测试。

3DMARK CPU Profile主要测试CPU的物理计算和自定义模拟两种工作，并分别测试CPU在1、2、4、8、16和最大线绪之下的性能，由于不同的游戏、应用程序所使用的线程数量不同，此测试可以大致反映出不同使用情况的效能，例如Max threads代表CPU的全部性能，对于渲染、模拟或科学应用比较有参考价值。

i9-14900K 在 Max threads 得分 17142，在对于游戏比较重要的 8 threads 和 4 threads 分别得分 9088 和 4860。

▲3DMARK CPU PROFILE。

在针对2K分辨率、DirectX 12的基准测试3DMARK Time SPY中，i9-14900K获得22501分，NVIDIA GeForce RTX4080 FE获得28298分。

▲3DMARK Time SPY。

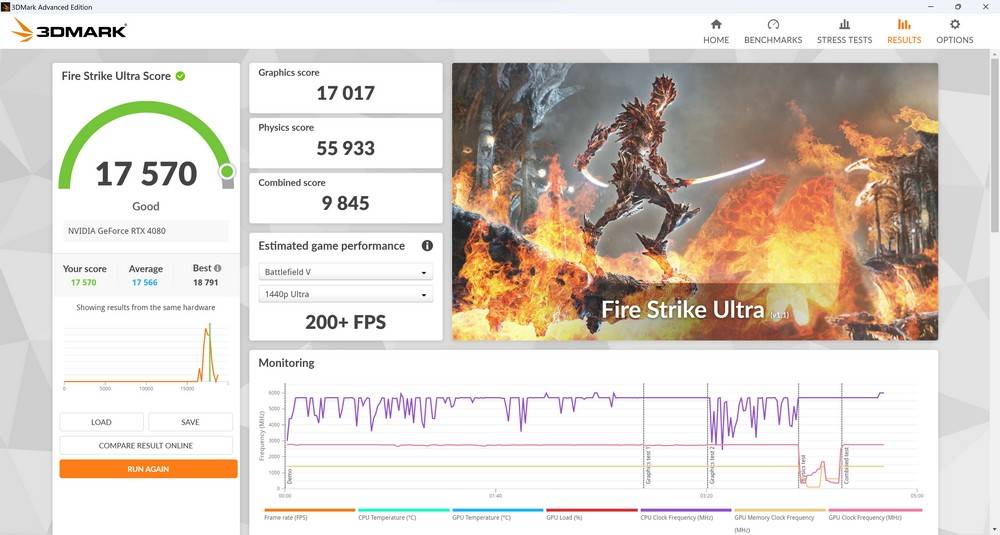

在 4K 分辨率、DirectX 11 的 3DMARK Fire Strike Ultra 中，CPU 物理得分 55903 分，GPU 则是 17017 分。

▲3DMARK Fire Strike Ultra。

CrossMark 是 BAPCo 开发的免费测试工具，可支持 Windows、iOS/iPadOS、macOS 和 Android 平台，测试分为生产力、创意内容工作和系统反应三大类，分别测试各种文件编辑、模拟试算表、网页浏览、相片编辑处理、相片整理、视频编辑、以及开启程序与档案等的反应速度。

i9-14900K 达到总分 2650 分，生产力 2398 分，创意内容工作 2947 分和系统反应 2601 分。

▲CrossMark。

V-Ray 5 Benchmark 测试处理器的渲染性能，使用三种不同的场景进行测试并给出总分， i9-14900K 获得 26530 分。

▲V-RAY 5 Benchmark。

Geekbench 6 测试处理器的综合性能，因应 AI 趋势，加入扩充实境与机器学习等任务，并且着重真实使用效能加入真实数据、常用应用程序等测试，让成绩更符合现实效能表现，i9-14900K 单核心得分 3050，多核心 22307。

▲Geekbench 6。

SSD 性能测试使用系统碟 CORSAIR MP600 LPX 1TB，PCIe 4.0 x 4 规格，安装于 M2_1 插槽上，搭配主板提供的散热片进行测试。

使用 CrystalDiskInfo 查看 SSD 信息， M.2 运作在 PCIe 4.0 x4 上。

▲CORSAIR MP600 LPX 1TB。

使用CrystalDiskMark进行SSD性能测试，NVME SSD配置文件下，循序读取达7038MB/s，循序写入达5891MB/s。

▲CrystalDiskMark。

使用Airda64快存与存储器测试，CORSAIR DOMINATOR TITANIUM DDR5-7200 24GBx2内存读取达到105.20GB/s、写入92131 MB/s、复制96456 MB/s、延迟71.3ns。

▲AIDA64 内存与快取测试。

Armcoury Crate 整合软件介绍

相信用过 ROG 产品的都用过 Armcoury Crate，整合玲瑯满目超多功能，下载此软件时建议从主板支持页面下载，并确保网络速度正常，避免安装时出现问题。

Armcoury Crate 有着基本的硬件监控、灯效变换、风扇调速与驱动程序更新功能，此外还有针对游戏调整音效、游戏硬件优化等功能。

▲Armcoury Crate 控制面板。

▲驱动程序更新。

总结

ROG STRIX Z790-E GAMING WIFI II有着利落的ID设计、强悍供电与丰富的扩展性，深受许多热血玩家喜爱，其中笔者最喜爱的设计是内建2组USB 5Gbps 19pin与3组USB 2.0 9pin，许多高端机壳都会配备4个USB3.0连接阜，但多数主板只提供1个USB 5Gbps扩充，就浪费掉机壳IO了，此外许多水冷、ARGB 控制器都需要通过USB 2.0连接，3组9pin让用户放心组装电子花车，在ASUS的产品线中这张主板是最便宜能拥有如此扩充性的。

除此之外，ROG STRIX Z790-E GAMING WIFI II 用上 18+1+2 相供电、PCIe 5.0 M.2 SSD、Wi-Fi 7，也是好料全上，贴心的 DIY 友善设计方便用户进行拆装、除错，新加入的 DIMM FLEX 超频功能令人惊艳，能够带来「免费」的效能提升是玩家福音。
