CoolerMaster QUBE 500 有别于常见的电竞风格,正正方方的外型看起来有点可爱,马卡龙限量版提供薄荷绿、粉红色、奶油色三种颜色面板替换,标准版也有黑白双色可选,采用平板设计组件减少包装体积,在组装机壳的同时把电脑零件一同装好,除了享受DIY乐趣之外,也有多种摆放方式供玩家自由选择。
规格:
产品型号:Q500-D谷达鸭-S00
颜色:黑色、白色、马卡龙色(薄荷绿, 粉红色, 奶油色)
材质:钢、塑料、钢化玻璃
尺寸:380 x 231 x 381mm
主板:E-ATX(273mm 以下)/ATX/M-ATX/ITX
PCIE 扩充:7
储存:3 x 2.5“、4 x 3.5
显卡长度限制:365mm
CPU 散热器高度限制:164-172mm
电源供应器:ATX(173mm 以下距离第一槽 GPU)(最大空间 216mm)/SFX/SFX-L
风扇支持:
顶部:2 x 120mm / 2 x 140mm
侧面:2 x 120mm / 2 x 140mm
底部:2 x 120mm / 2 x 140mm
后部:最大 1 x 120mm
水冷支持:
顶部:240/280mm(厚度最多 53mm)
侧面:240/280mm
底部:240/280mm
预装风扇:1x 120mm (1800 RPM) SF ARGB White PWM
机壳 IO:2 x USB 3.0、1 x USB-C 20Gbps、1 x 3.5mm Audio、开机键、重启键
保固:2 年
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
平板设计组件、全模块化设计 | CoolerMaster QUBE 500 开箱
CoolerMaster QUBE 500 正正方方的外型搭配多彩的面板在充斥电竞风格的今天有些可爱,附赠两块「把手」除了当作把手,放在底部也能当作底座,采用平板设计组件能有效节省空间与减少包材,使用者买来之后需要将机壳「组装」起来,根据使用需求不同有着多种安装模式选择,玩家可以自由发挥创意。
QUBE 500 的尺寸为 380 x 231 x 381mm,长度与高度接近正方形,换句话说透过调换面板位置可以变换不同模式,相应内部的硬件配置也要调整,支持宽度在 273mm 以下的 E-ATX 主板,在标准正装模式情况下,电源供应器吊挂在前面板上,属于现在流行的前置电源布局,电源供应器短于 173mm 时显卡长度可以达到 365mm。 散热部分,前方、上方与下方都支持最大280mm水冷,改用网孔侧板情况下还能在侧面安装280mm水冷。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
自由组装、空间灵活变换 | CoolerMaster QUBE 500 组装说明
CoolerMaster 建议安装零组件时顺便组装机壳,因此本文会先从组装机壳开始,再介绍不同的模式配置与兼容性,不过会建议玩家先想好要使用哪种模式,因为风扇配置会有一点差别。

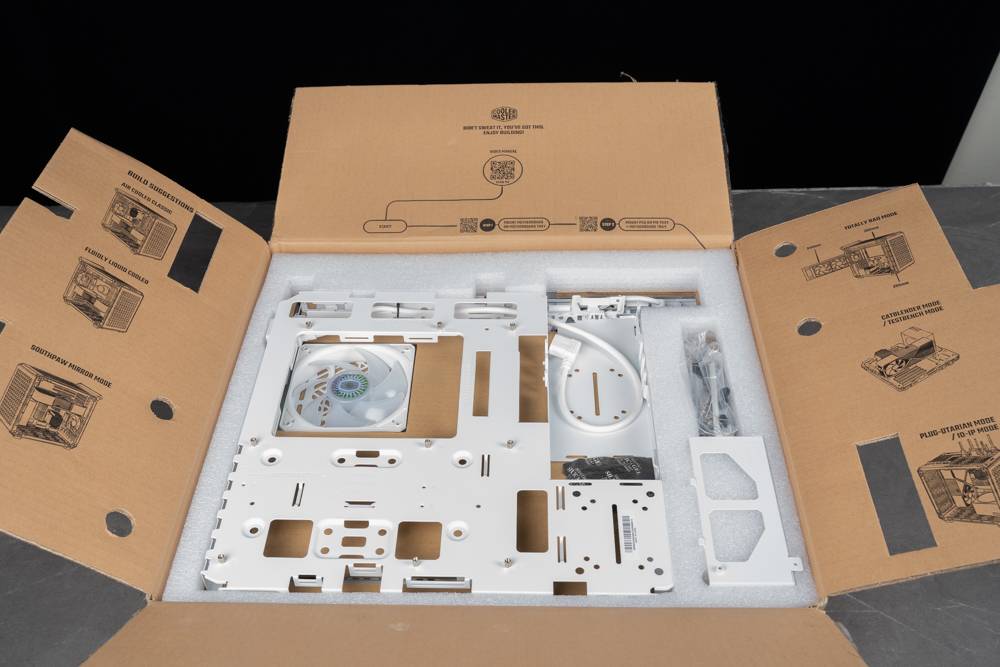

QUBE 500 采用平板设计组件,包装内部层层堆叠,可以减少 45%的体积与包材,每一层都对应了安装步骤,所以不要急着把零件全部拿出来,而是先扫描 Qrcode,按照顺序进行组装,比较不会搞混。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲平板设计组件。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲每取出一层组件都可以看到对应的安装说明。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

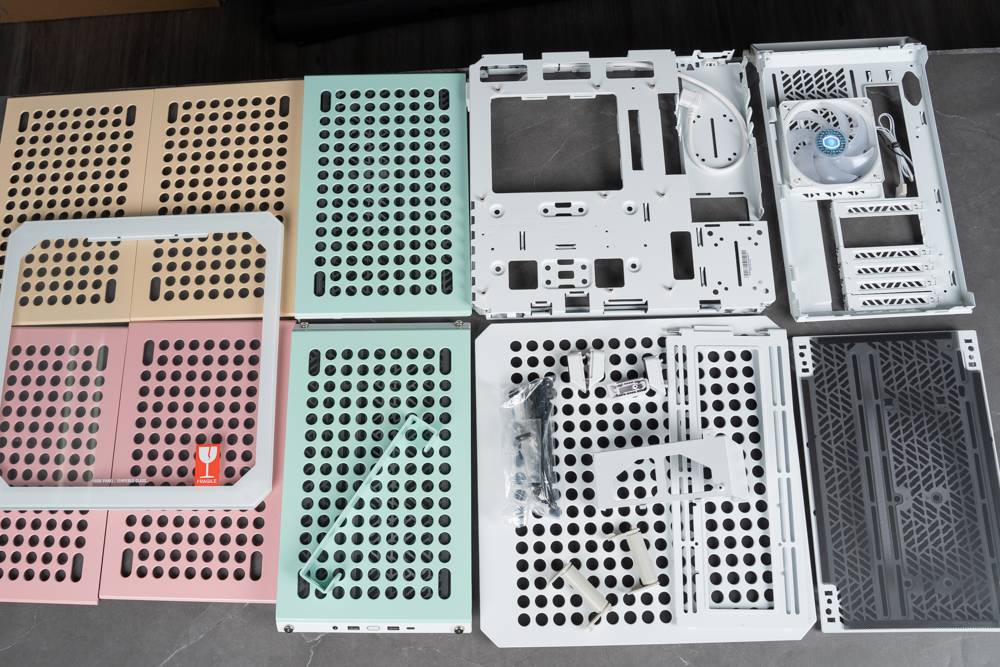

▲全部组件。

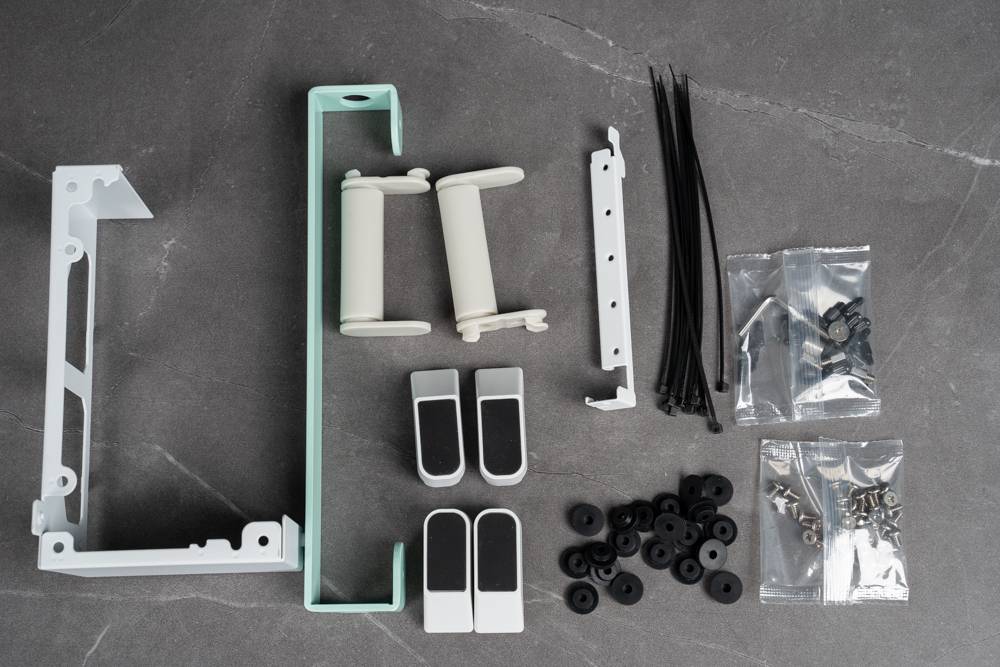

![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲小配件。
QUBE 500 的组装其实非常简单,就是把机壳六个面组合起来而已,面板之间的交接都有榫卯结构与螺丝固定,整体感受非常稳固 ! 不会松松垮垮的,因为有榫卯结构也不太会装错。
第一步先固定主板托盘与后方面板,此时就可以将主板与电源供应器装上去了。 电源供应器的部分提供三段高度调整,以调节顶部冷排、电源供应器长度与显卡之间的兼容性,这部分后面会详细说明。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

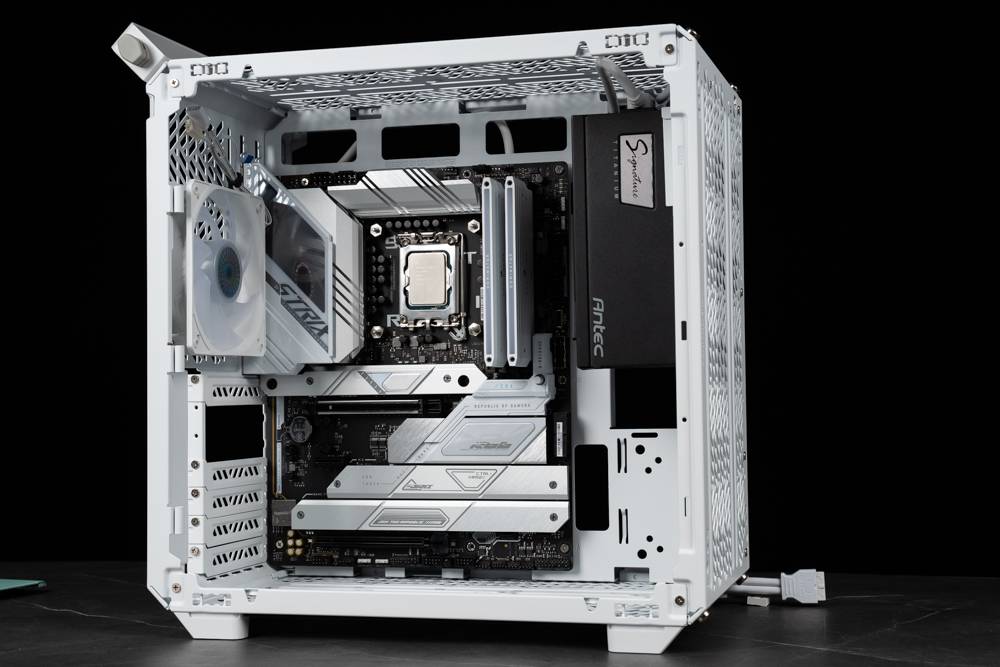

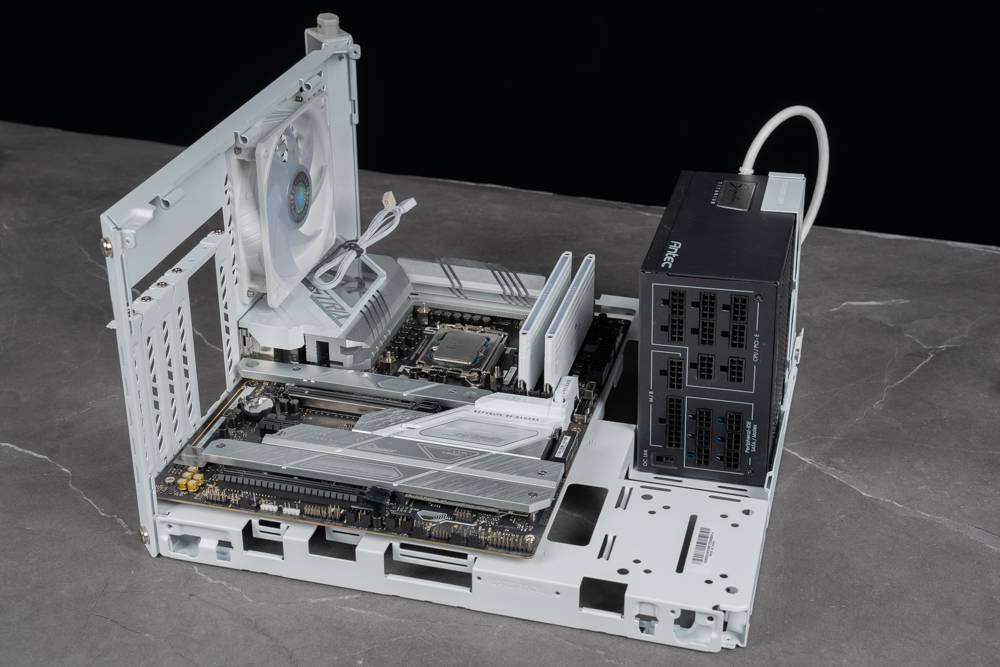

▲安装主板与电源供应器。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

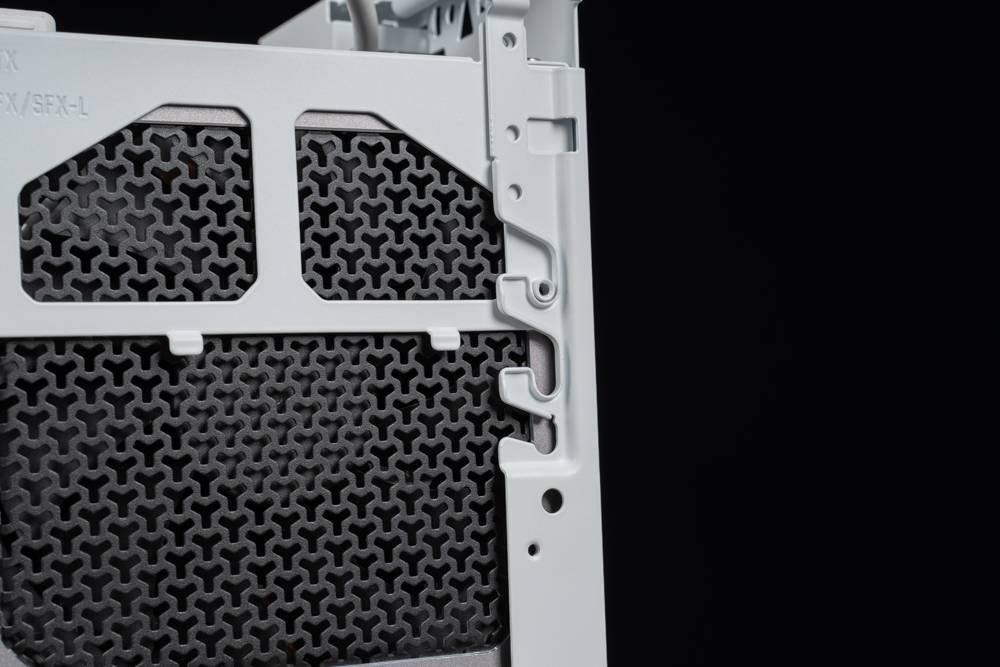

▲电源供应器三段高度调节。
接着安装前面板与底部面板,同样都是榫卯结构与螺丝固定。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲安装前面板。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

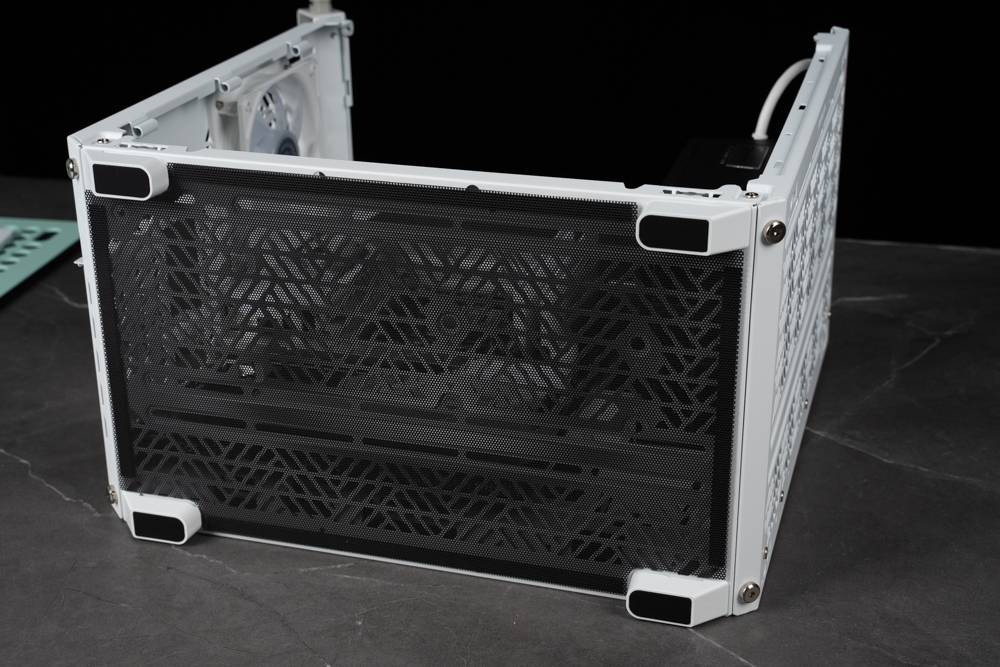

▲安装底部面板与脚垫。
再来安装顶部面板、前方与顶部饰板、玻璃侧板与背板,就变成一个机壳该有的样子了 ! 安装水冷时可以先将冷排固定于顶部面板,再将顶部面板安装上机壳,当然也可以用传统机壳的安装方式,总之非常弹性。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲安装顶部面板与水冷。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲前方与顶部多彩饰板。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
抉择的艺术 | CoolerMaster QUBE 500 兼容性介绍
QUBE 500 不含提手、脚垫的尺寸为380 x 231 x 381mm,最大可以装进宽度273mm以内的E-ATX主板,不过会挡住右侧穿线孔,推荐使用ATX尺寸主板比较合适,显示卡长度则是最多365mm,电源长度超过173mm可能会与显卡冲突,显示卡长度在275mm以内则电源长度可以到216mm。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲QUBE 500 空间配置。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

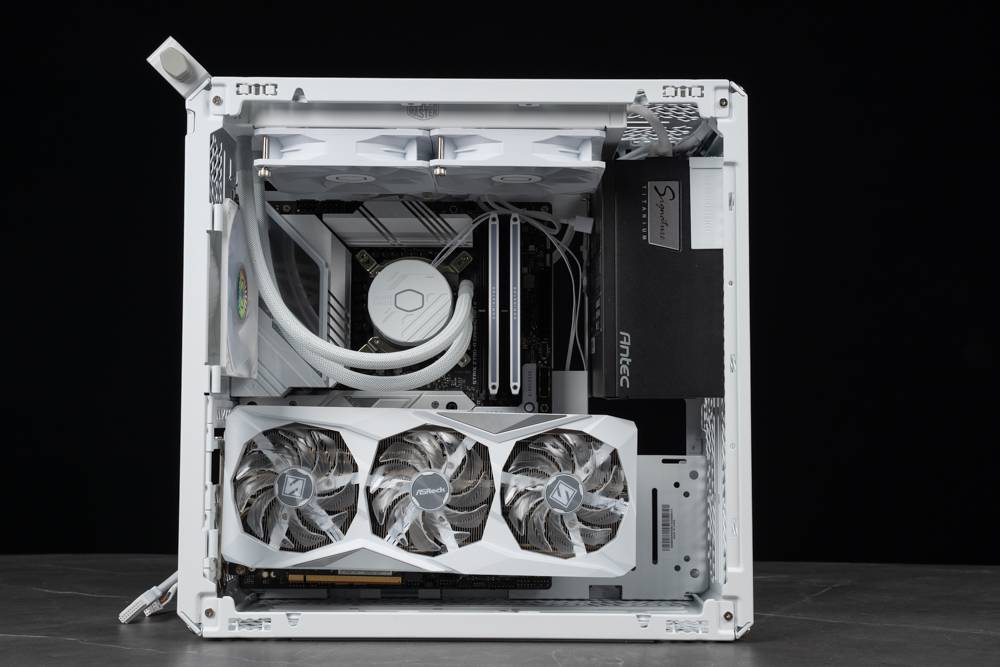

▲电源供应器长度 17cm、最高档距离显卡约 2cm 左右(显卡安装于第二槽 PCIe)。
QUBE 500 提供显卡直立安装模式,需要额外购买显卡延长线,如果使用长度较长的电源供应器同样需要注意会不会与显卡冲突,图片的电源为 17cm,基本上使用 14cm 的电源就不太需要担心了。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

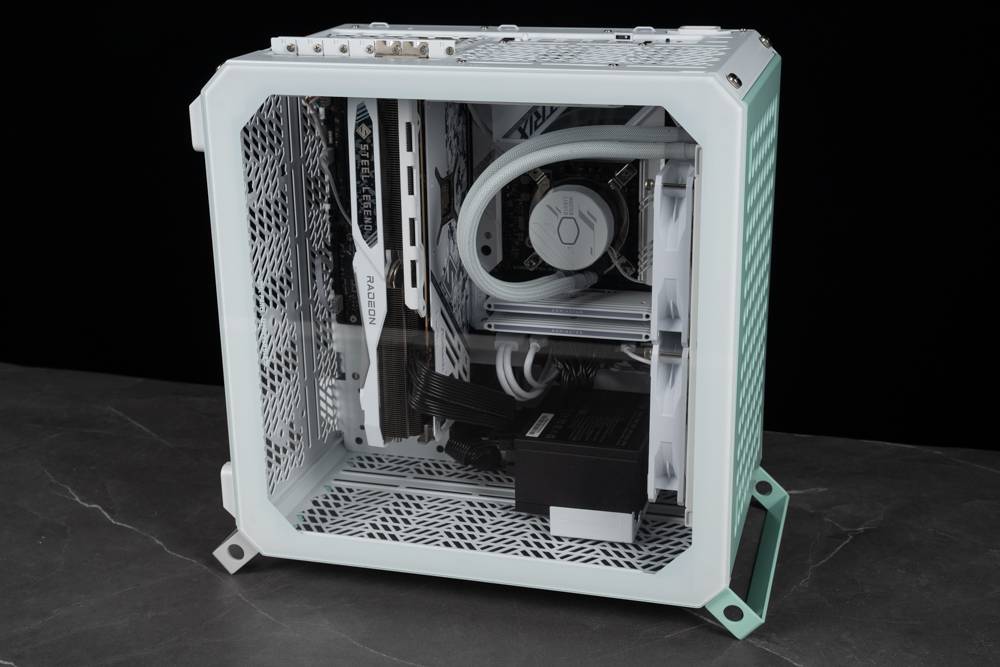

▲显卡直立模式。
散热方面,笔者推荐用风冷散热器,在未安装侧面支架的情况下可以达到173mm高度,基本上主流旗舰风冷散热器都能使用,冷排部分顶部支持280/240mm冷排,不过使用280mm水冷电源供应器需要降到最低高度,整体厚度也限制在53mm内,标准280mm一体式水冷基本上都要换成薄扇才符合; 前方也可以支持最多 280mm 水冷,不过电源供应器要改在底部靠后的位置; 底部也支持 280mm 水冷。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

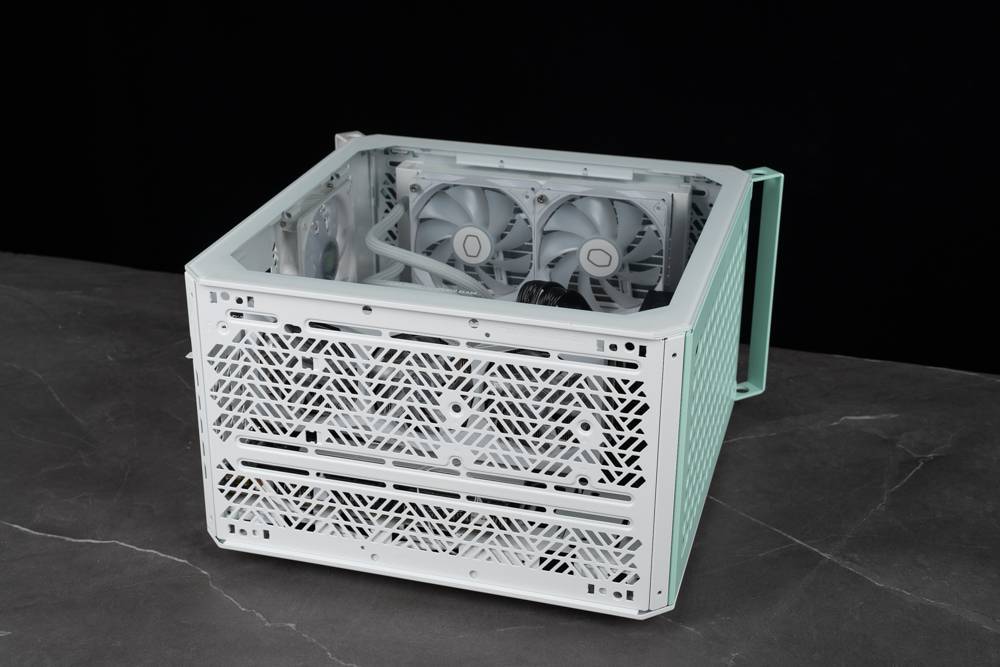

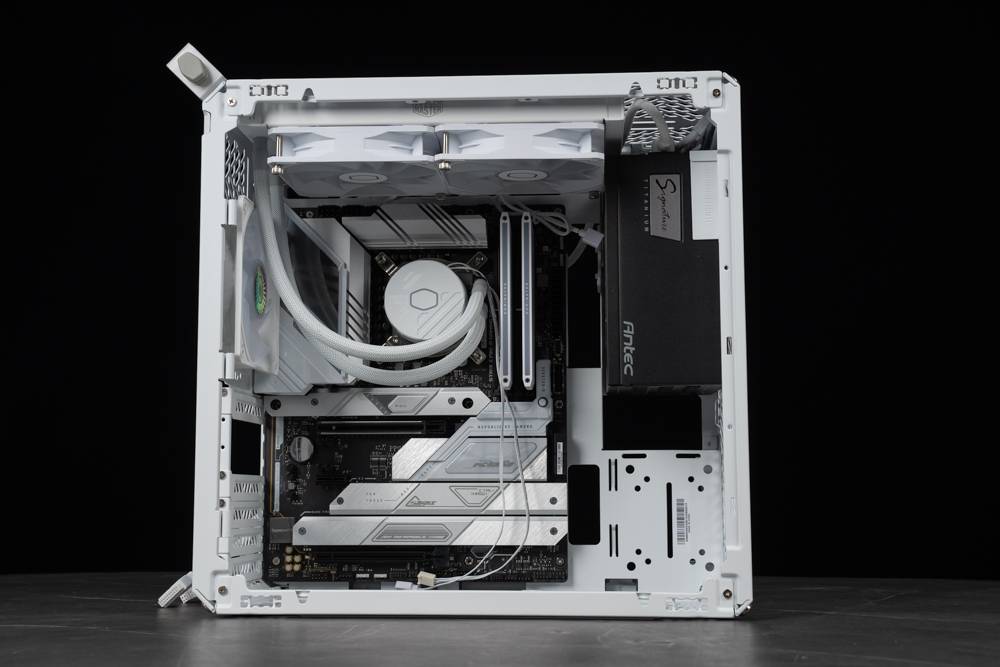

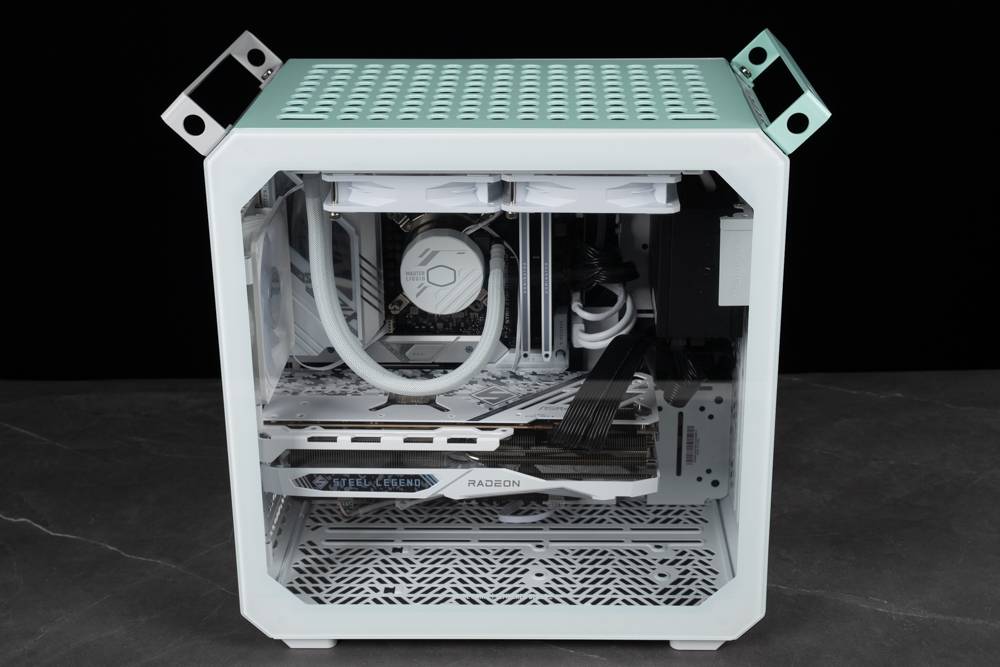

▲顶部 240mm 水冷。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

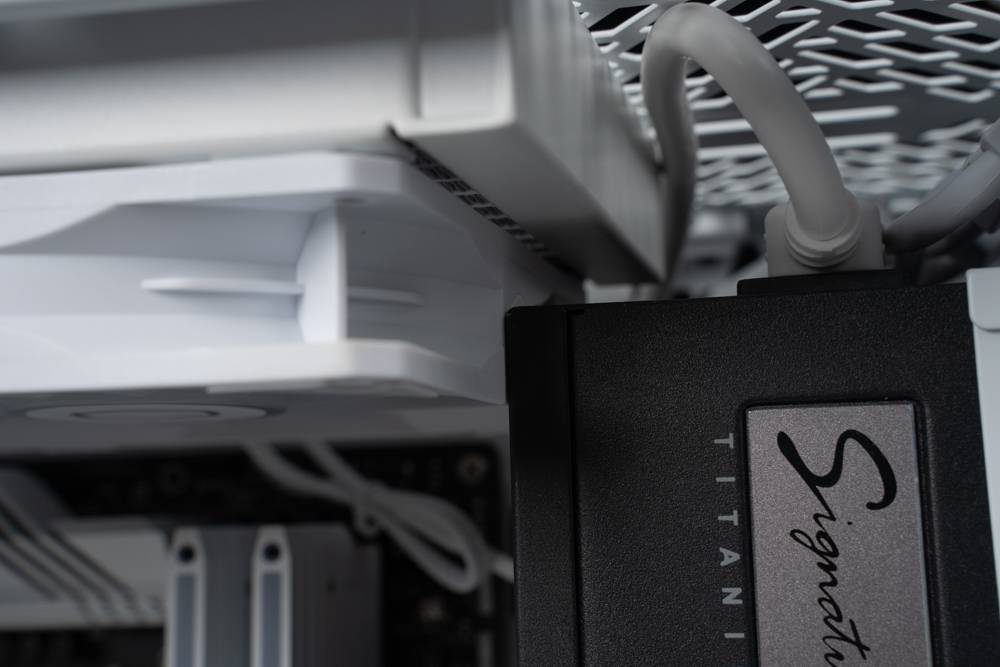

▲电源位置在最高档,刚好贴着风扇。
侧面提供冷排支架支持最大 280mm 水冷,需要将玻璃侧板换成网孔背板才能提供足够的气流,或是在显卡旁边装风扇辅助散热,不过根据后续的温度测试,基本上不需要加强显示卡散热。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲侧面支持最大 280mm 冷排。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

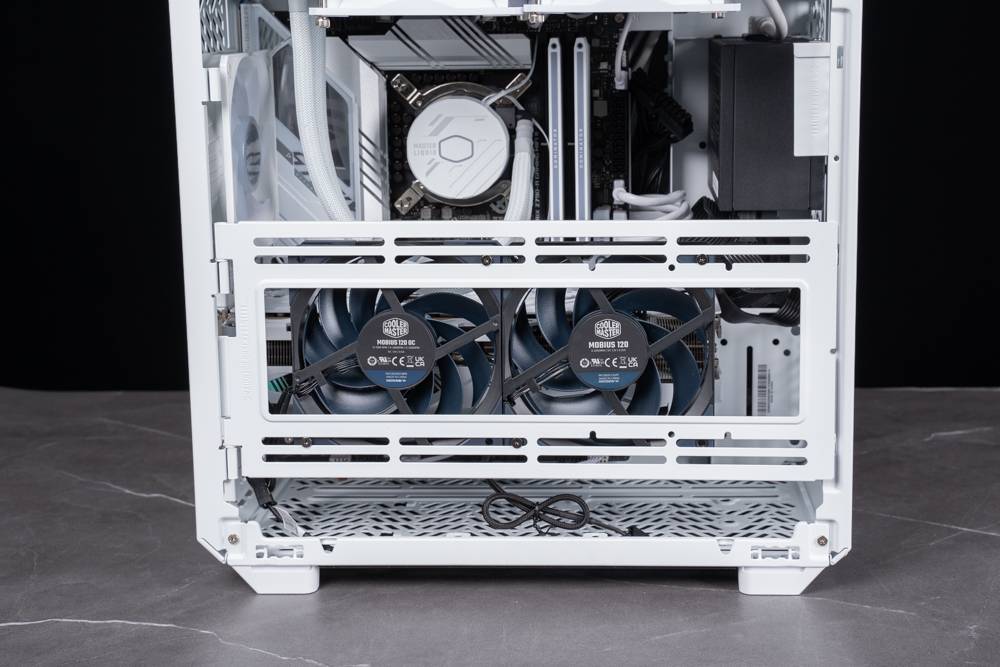

▲安装侧面风扇辅助显卡散热。

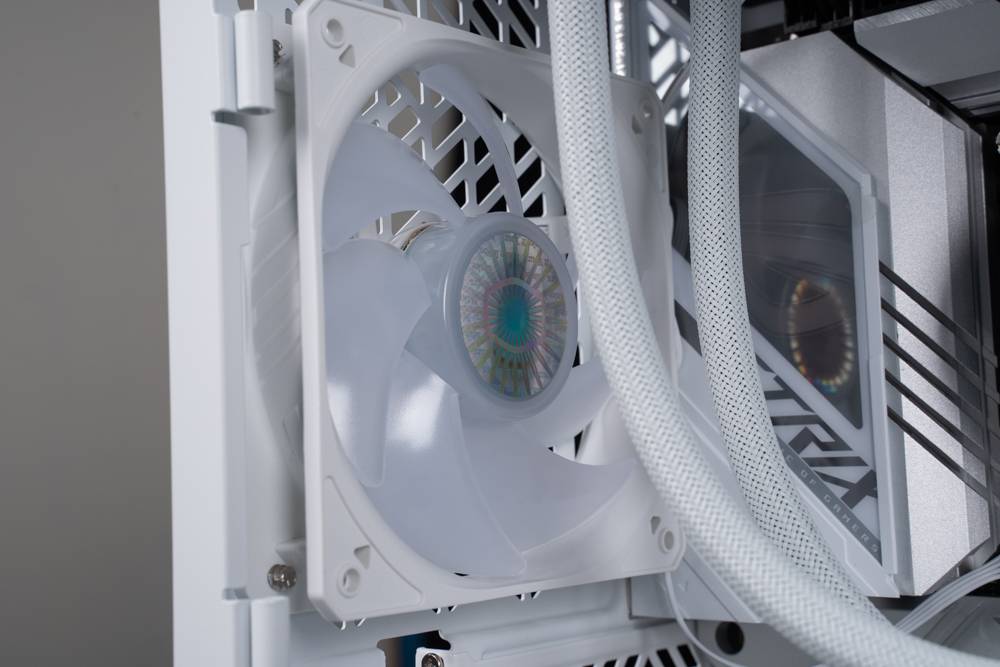

QUBE 500 内置一颗 120mm SF ARGB White PWM 风扇,最高转速 1800RPM,使用标准的 PWM 4pin 与 5V 3pin ARGB 接头。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲内建ARGB风扇。

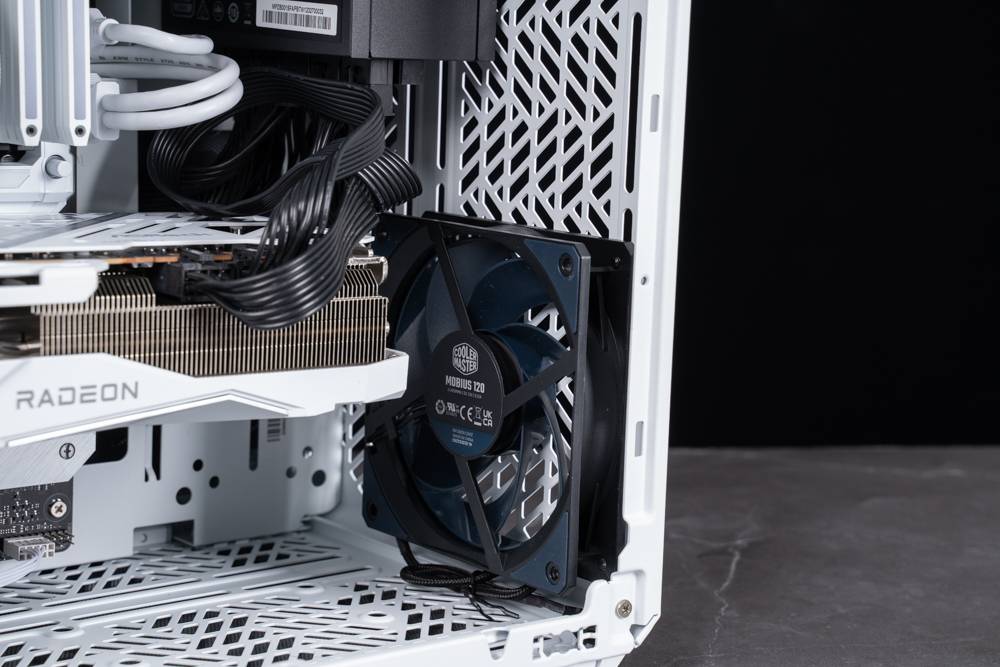

QUBE 500 前置电源供应器的情况下前方可以装 1 颗 120mm 风扇,电源供应器的长度限制在 173mm 以内(最高档位)。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲前方可安装 1 颗 120mm 风扇。
储存空间方面,QUBE 500 支持 4 颗 3.5“与 2.5”硬盘,以这个尺寸的机壳来说是出乎意料的多了,3 颗 2.5“都在背面,3.5”硬盘一颗位于背板,机壳顶部、底部与侧面各一颗,不过相应的就会牺牲到风扇或冷排, 需要自行取舍。

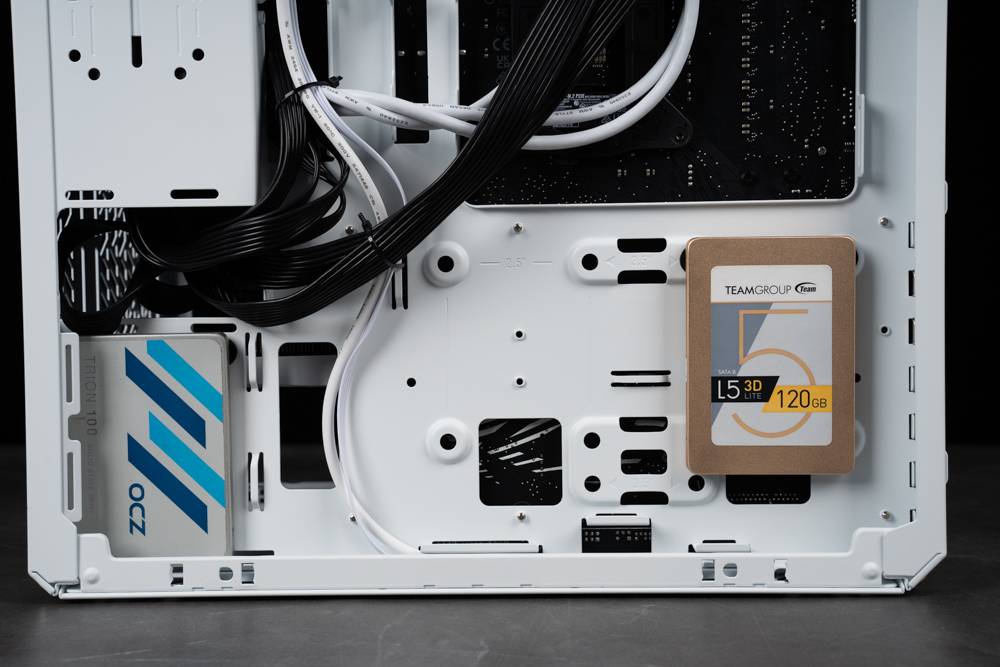

![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲背面3颗2.5寸硬盘。

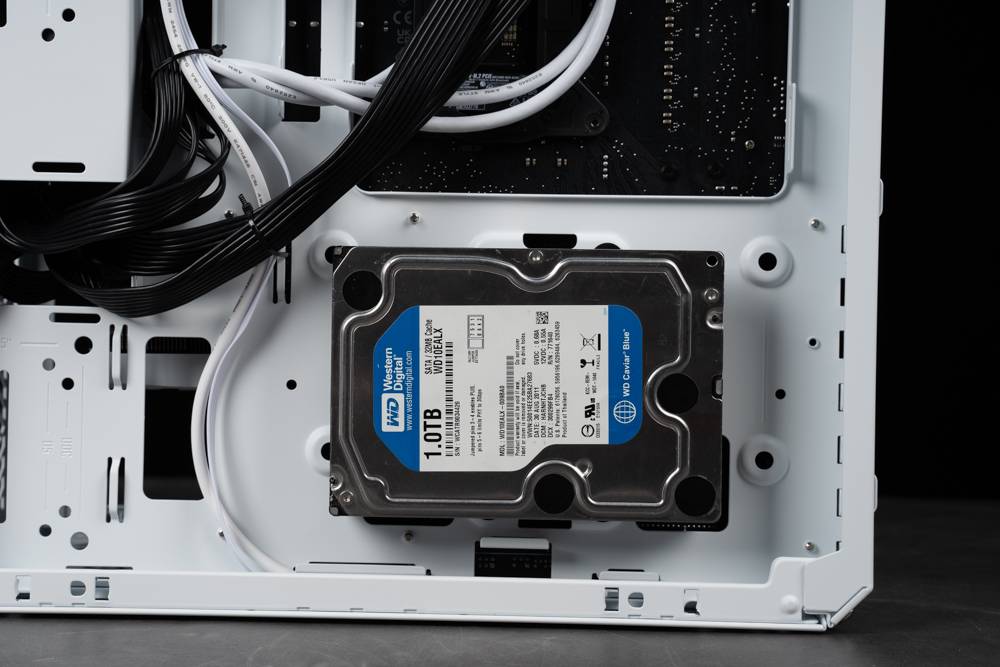

![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲背板一颗3.5寸硬盘位。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

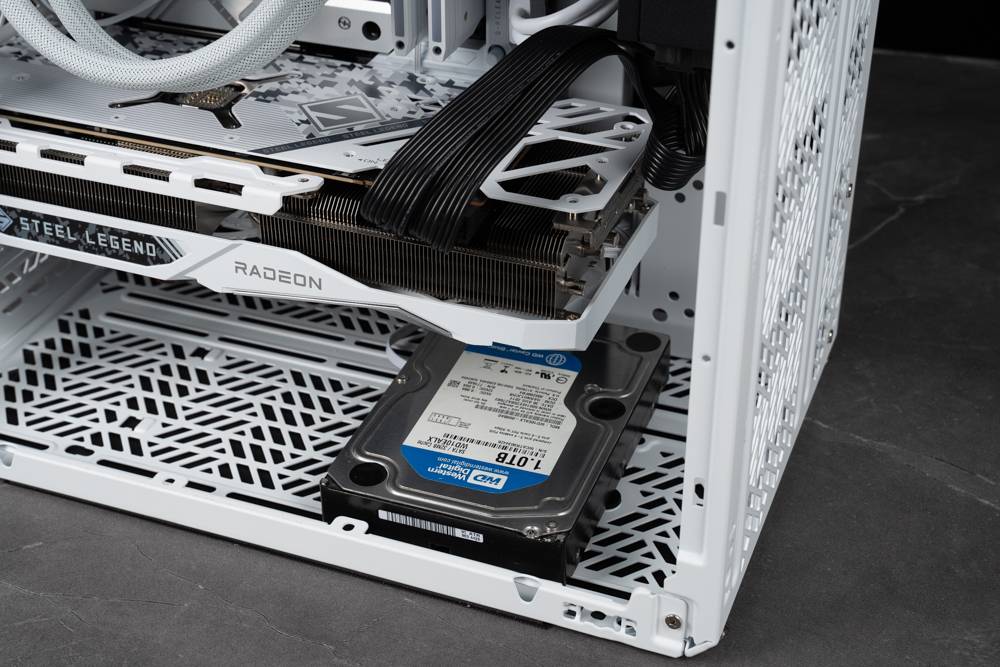

▲底部、顶部侧面支架各一颗 3.5 寸硬盘位。
QUBE 500 虽然尺寸较紧凑,背面仍有 30mm 左右的理线空间,并提供多个孔位绑束带、辅助走线,整体来说走线难度很低,加上顶盖也能拆卸,不会有手指搆不到的状况。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

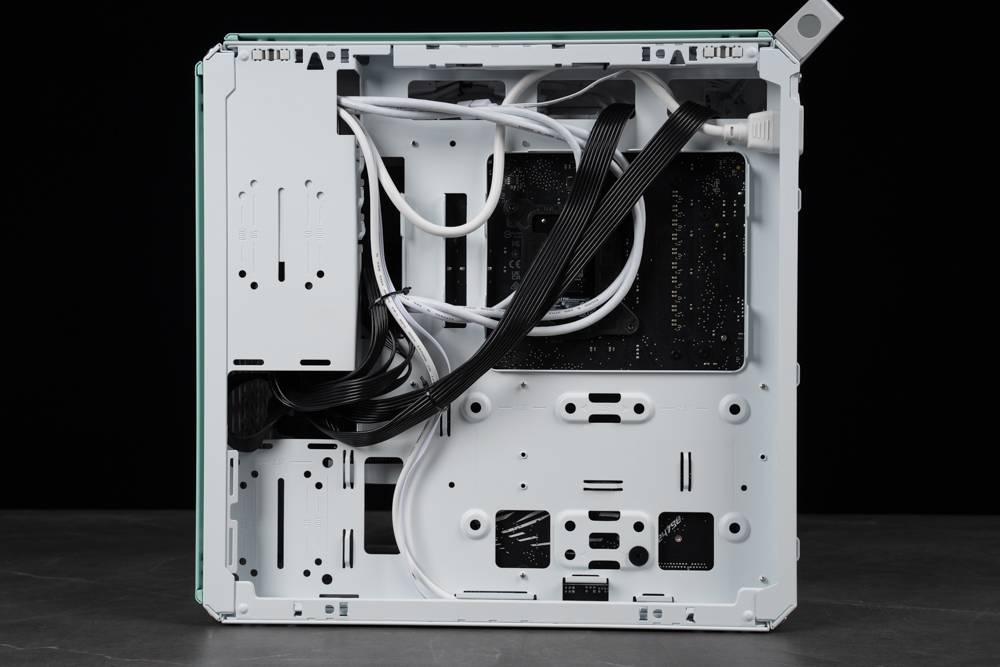

▲实际走线。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

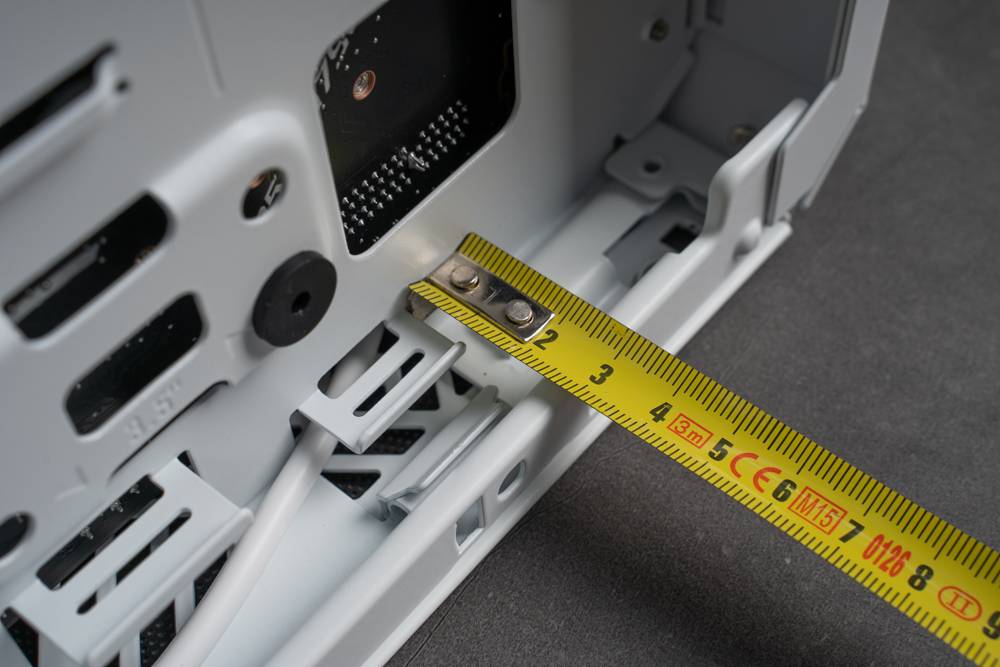

▲理线空间约 30mm。
QUBE 500 还可以将电源供应器安装于显卡下方,机壳底部有提供对应的沟槽固定,实测发现会与主板底部的插座有些微冲突,加上显卡进风受阻,基本上只能使用 SFX/SFX-L 电源靠外侧安装。 此模式最大的优势是可以安装前置 280mm 水冷,带来最好的 CPU 散热效果,也为分体式水冷提供更多可玩性。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

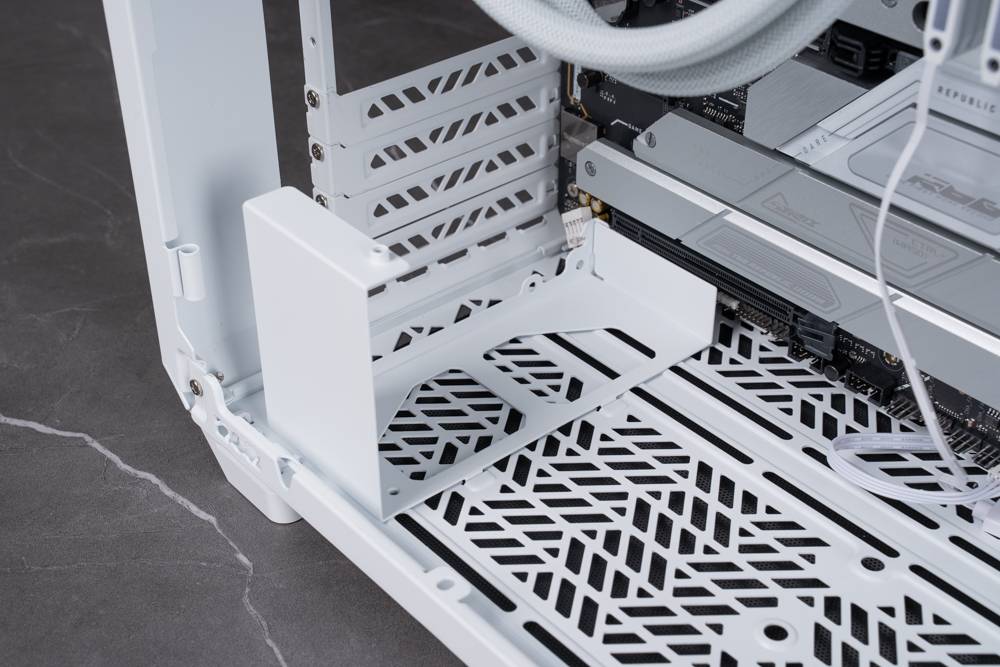

▲电源支架安装于底部。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

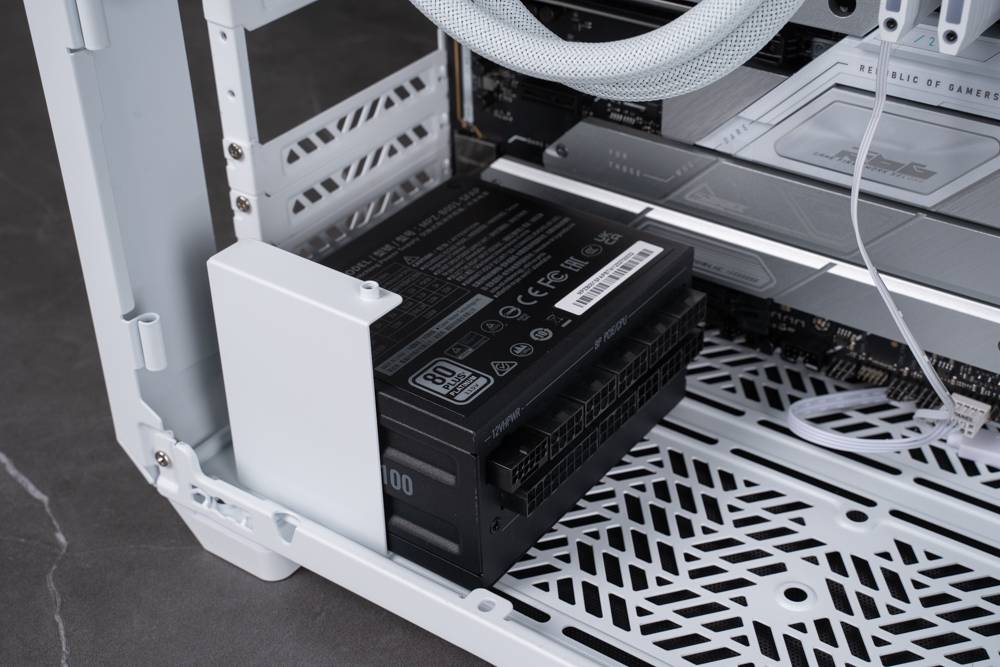

▲装上 SFX 电源。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

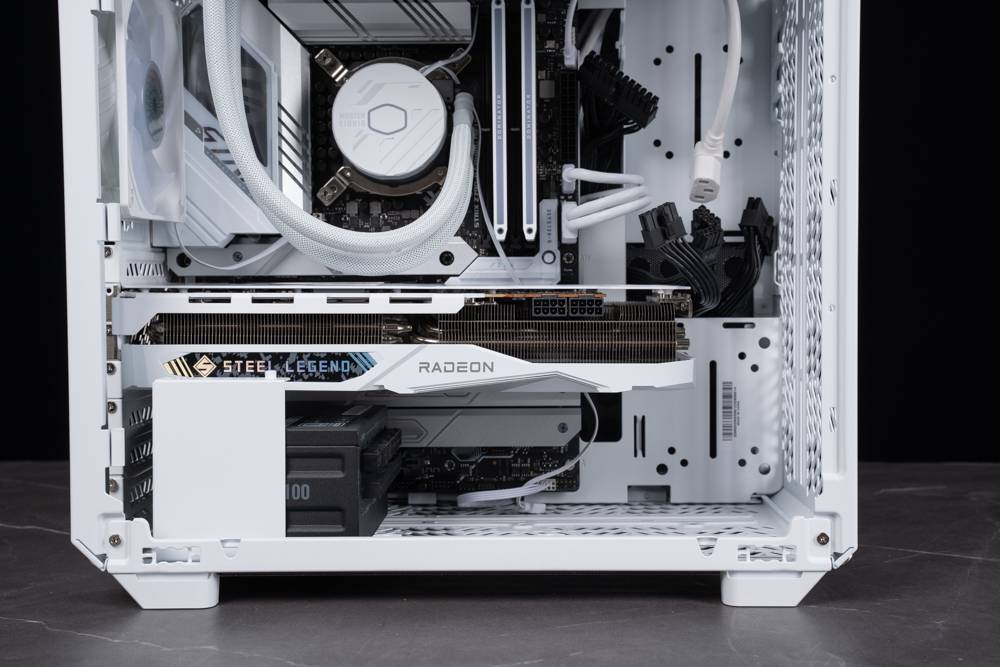

▲3 槽以内的显示卡有足够的进气空间。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
薄荷绿、粉红色、奶油色 | QUBE 500 马卡龙限量版
QUBE 500 马卡龙限量版提供薄荷绿、粉红色、奶油色三种面板替换,顶部、前方、底部与背板都内建防尘滤网,没有因为 DIY 组装而丧失外观质感与功能性,机壳 IO 提供标准的两个 USB-A、一个 USB-C 20Gbps、一个 3.5mm 耳机孔与开机键。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

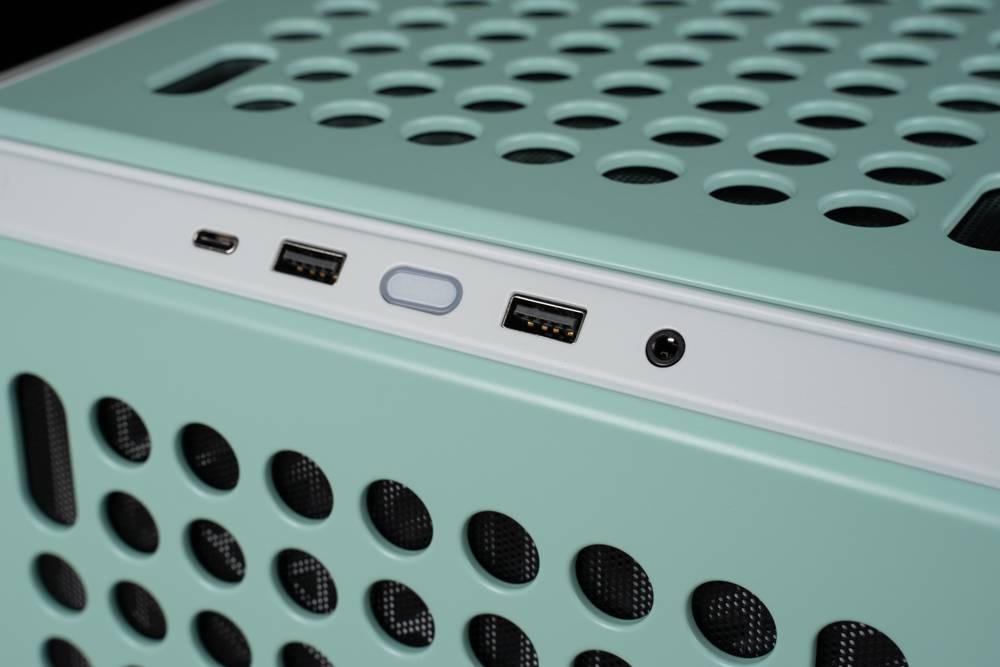

▲机壳 IO。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

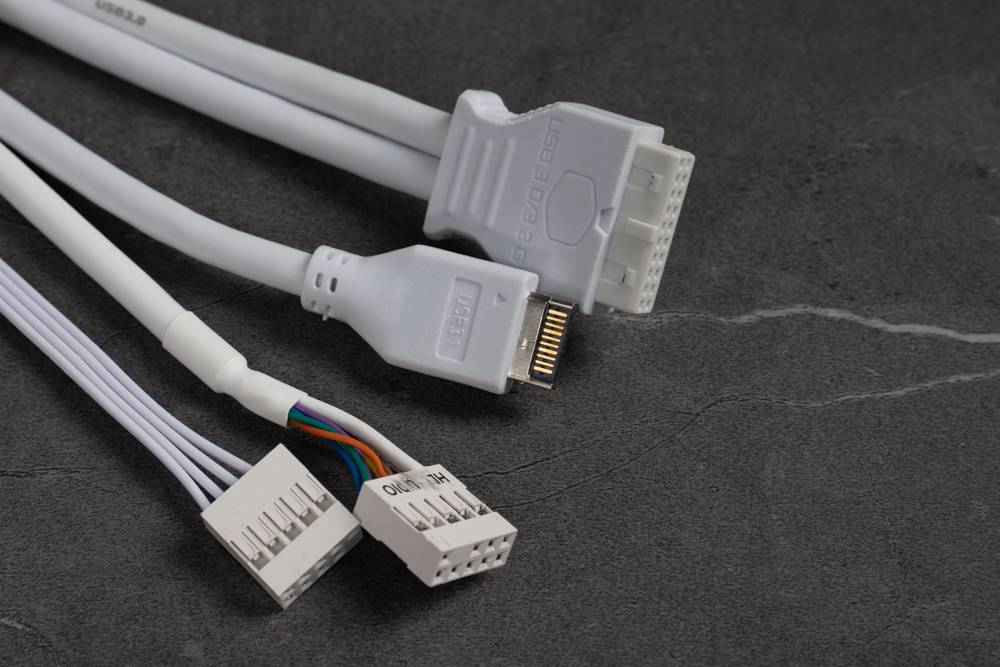

▲IO 线材。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

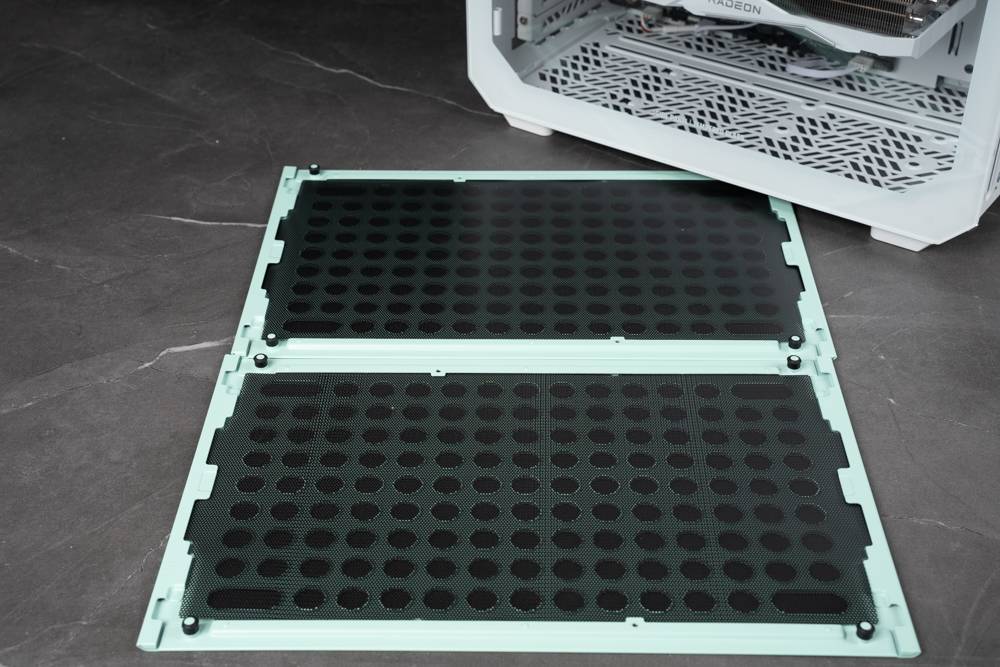

▲防尘滤网。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

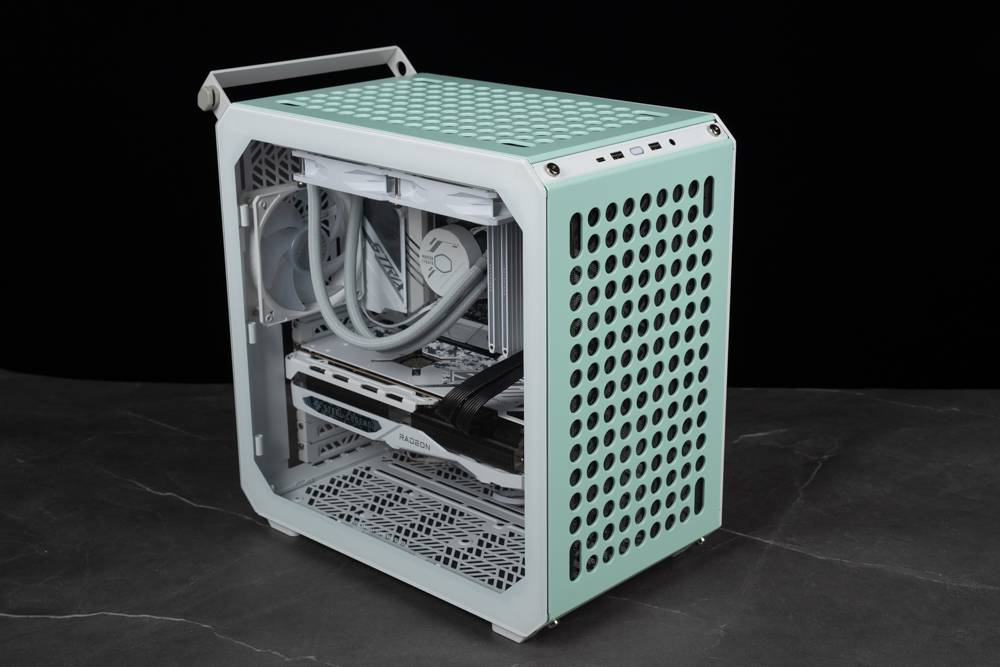

▲薄荷绿面板。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

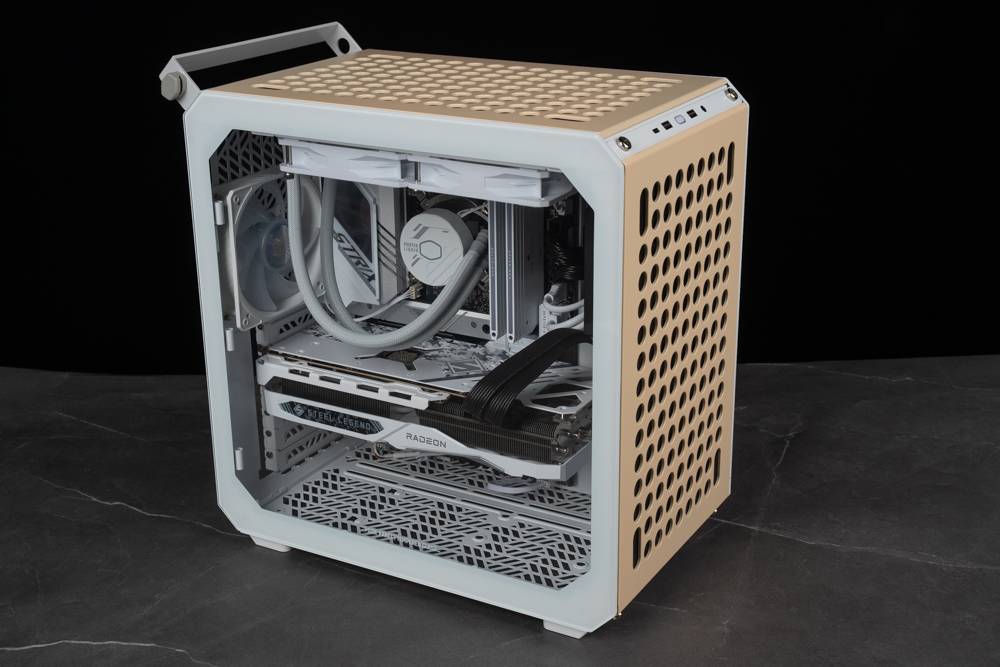

▲奶油色面板。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

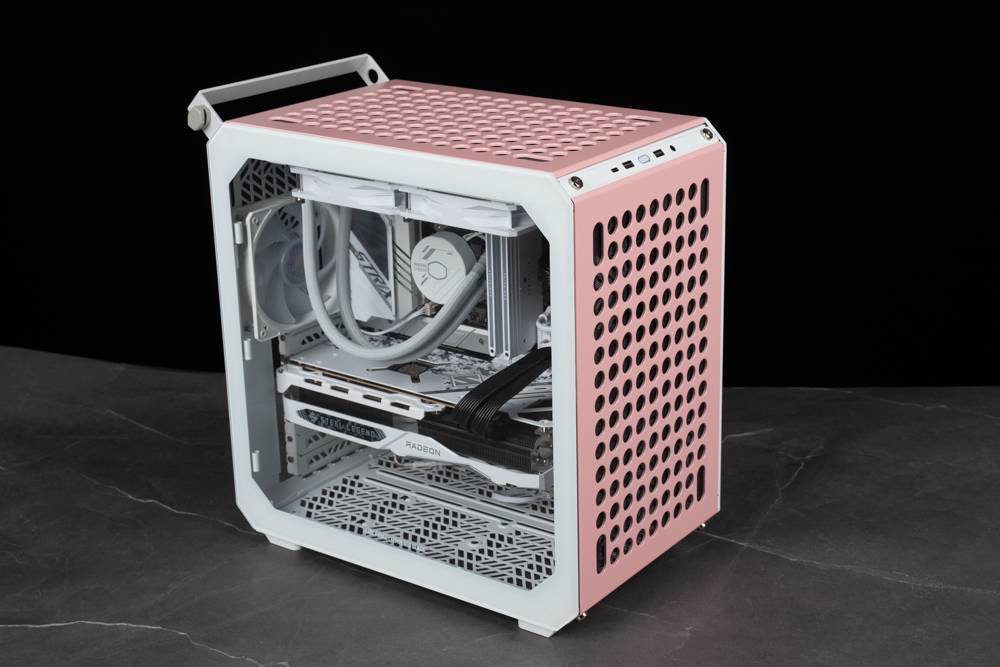

▲粉红色面板。

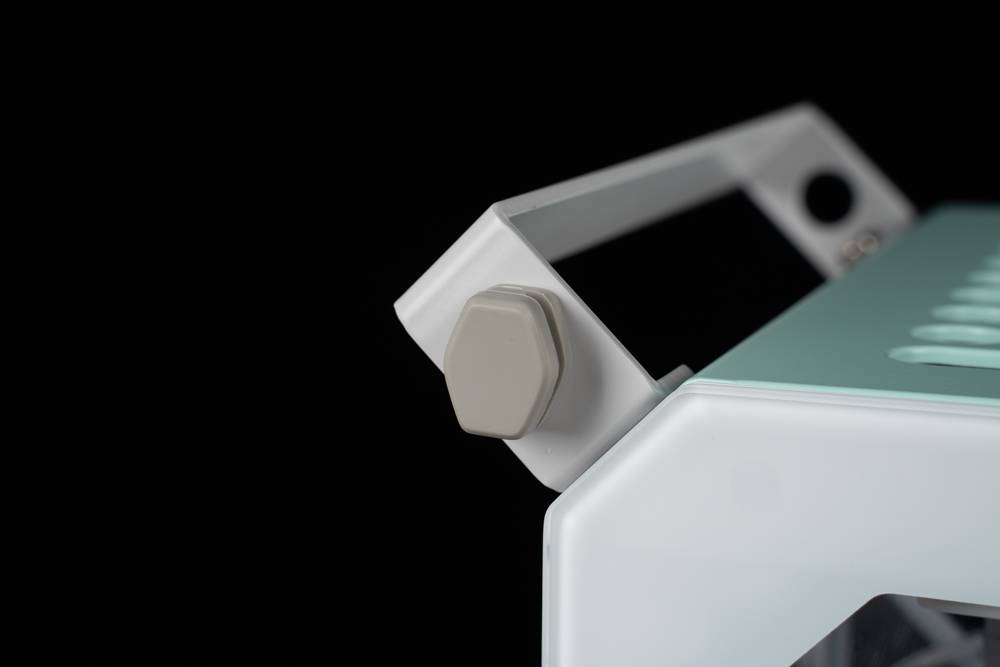

配件提供一个灰色、一个绿色提手,也可以当作底座使用,不过绿色提手和奶油色、粉红色面板不太搭,笔者觉得最好看的还是只装后方灰色提手的样子,此外前方安装提手会导致部分USB设备无法使用。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
顶部装两个提手,搬运时最方便。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

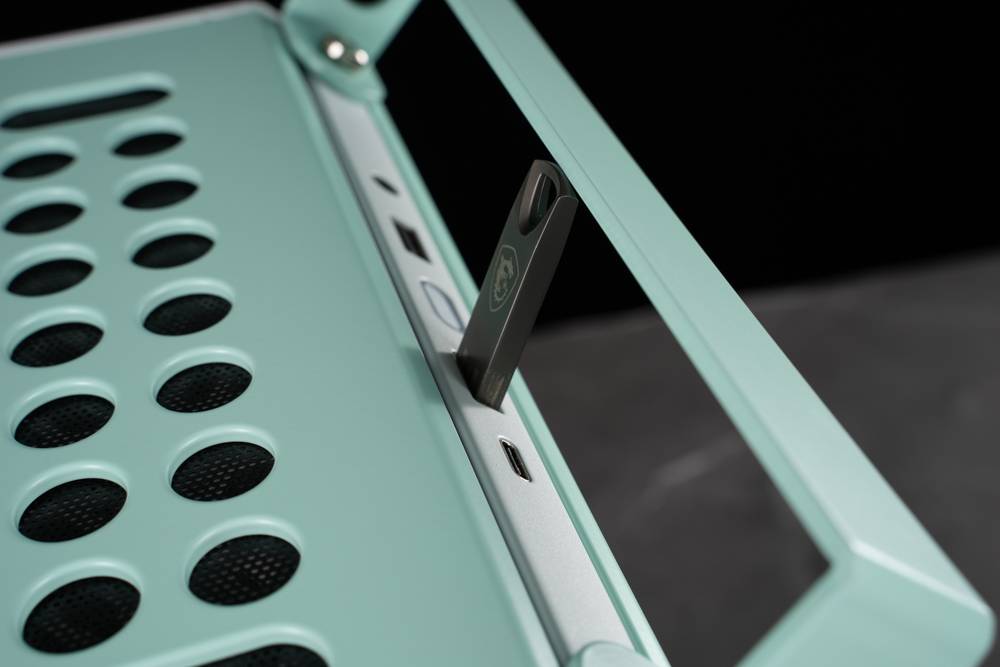

▲部分 USB 设备会卡到前方提手。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲四角都能装。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

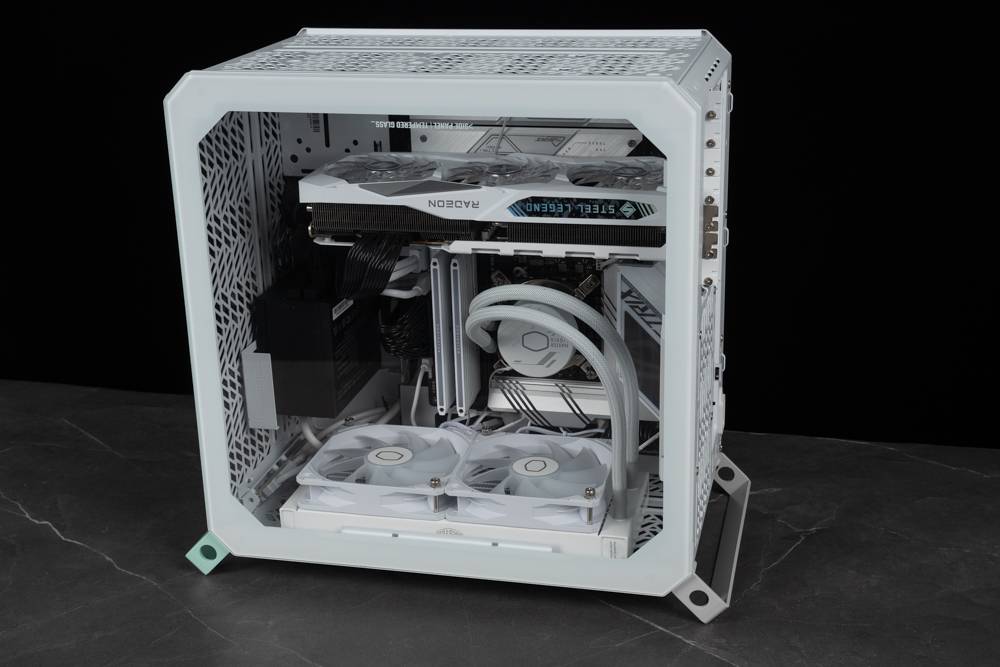

▲也可以改成倒置模式。
如果不喜欢提手当脚垫,QUBE 500 提供的四个脚垫也可以安装在机壳的五面上,也就是除了玻璃侧板那面都留有安装孔位。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

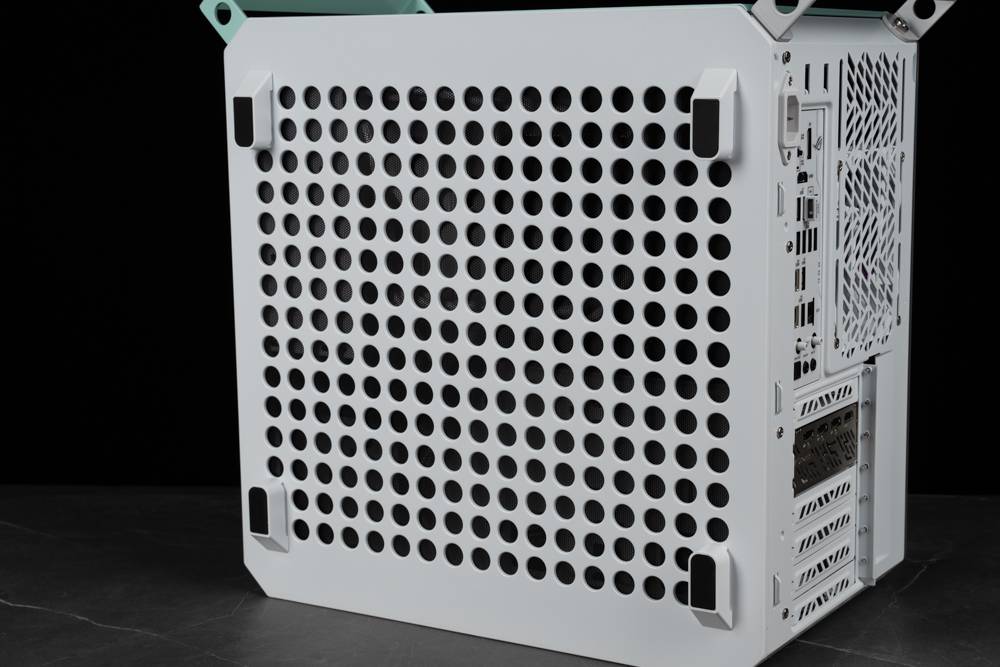

▲脚垫也可以安装在背板。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲平躺模式。

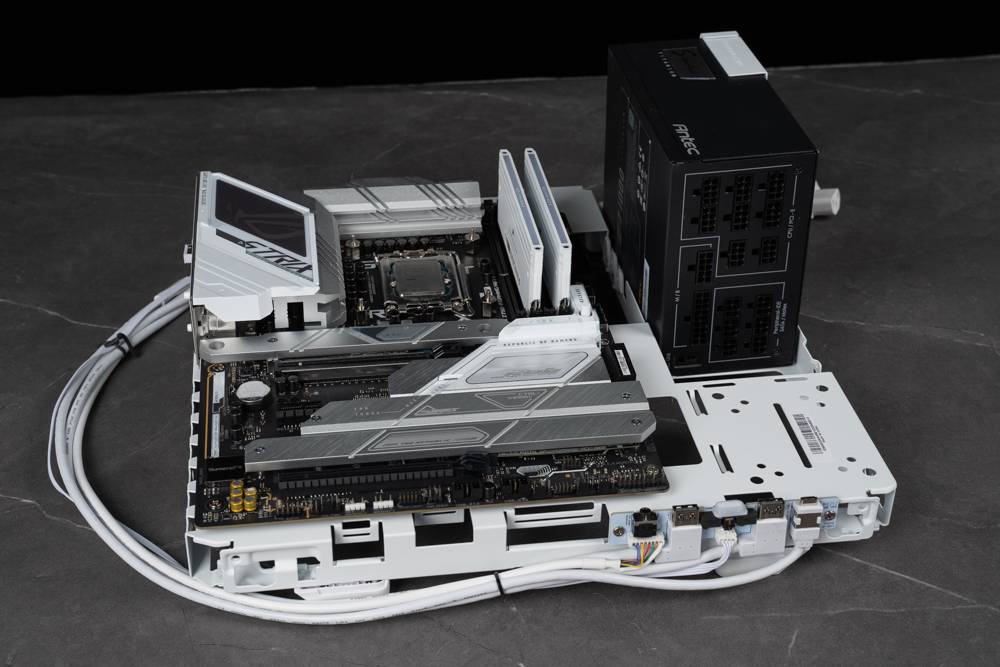

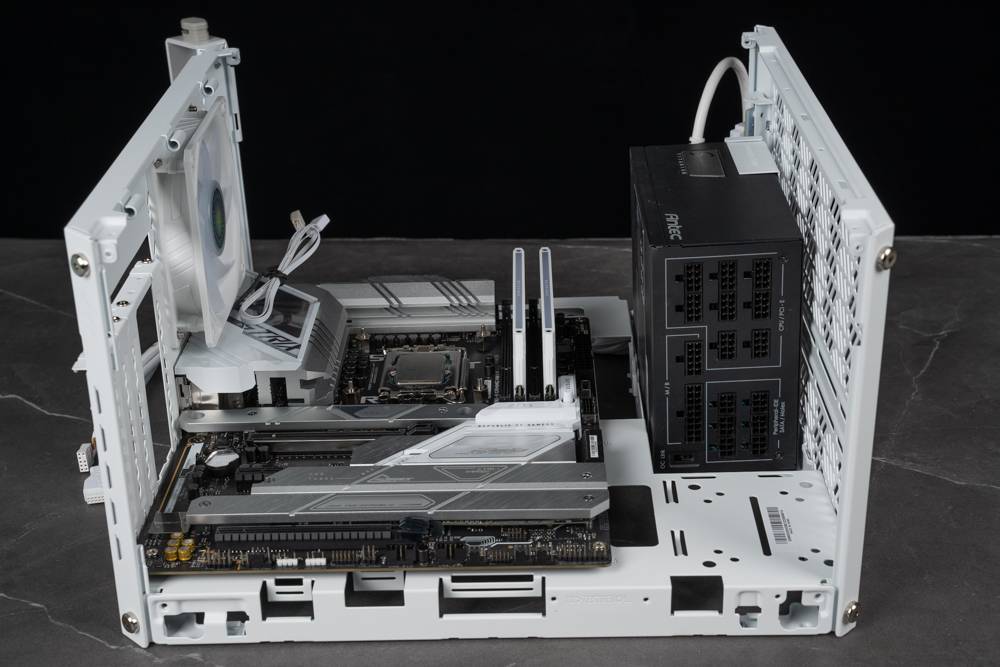

QUBE 500 还提供了测试平台模式,其实就是将主板托盘加上脚垫与电源支架即可,机壳 IO 也可以拆下来装在托盘上。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲测试平台模式。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

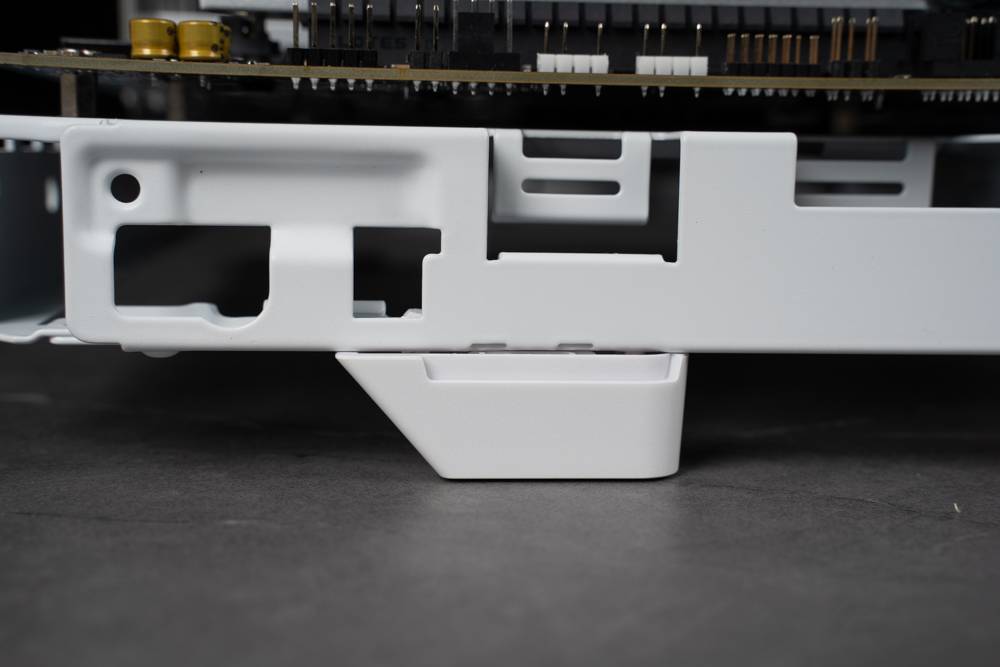

▲原本的脚垫可以直接安装在主板托盘上。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

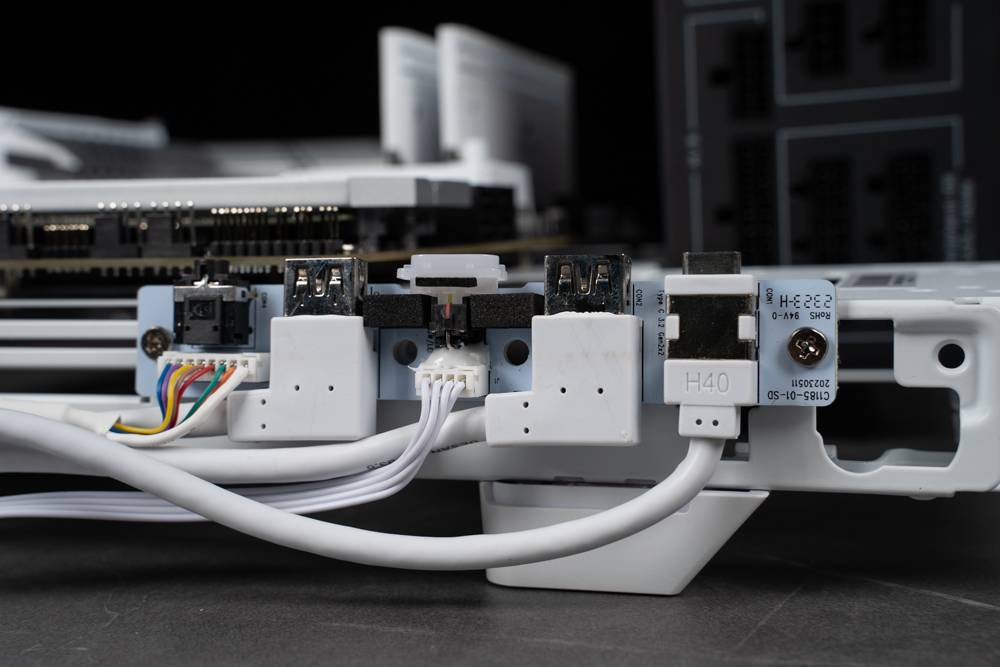

▲IO 固定在侧边。

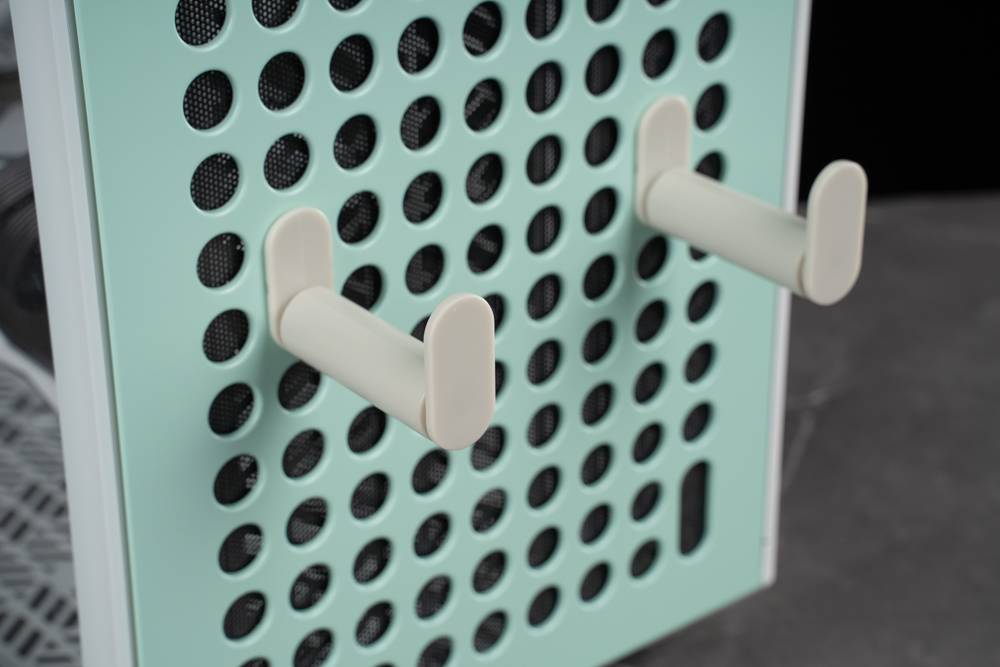

CoolerMaster 为了 QUBE 500 洞洞面板带来两款小配件,可以拿来挂耳机或式辅助走线,甚至提供 3D 图档,让玩家自行 3D 打印或设计自己想要的挂件。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲2 组挂勾配件。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

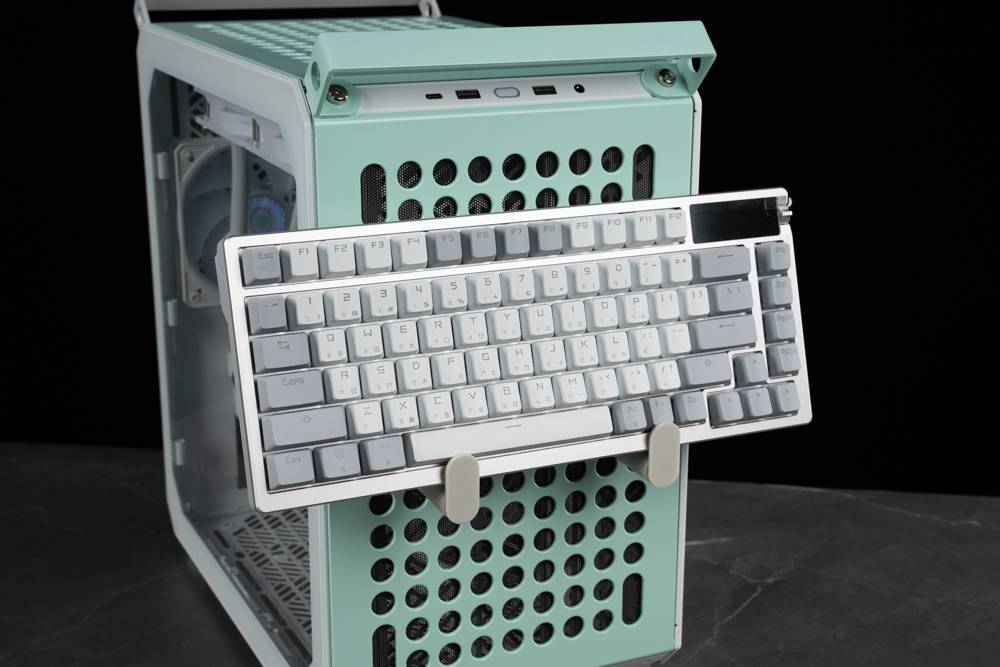

▲可以放键盘。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

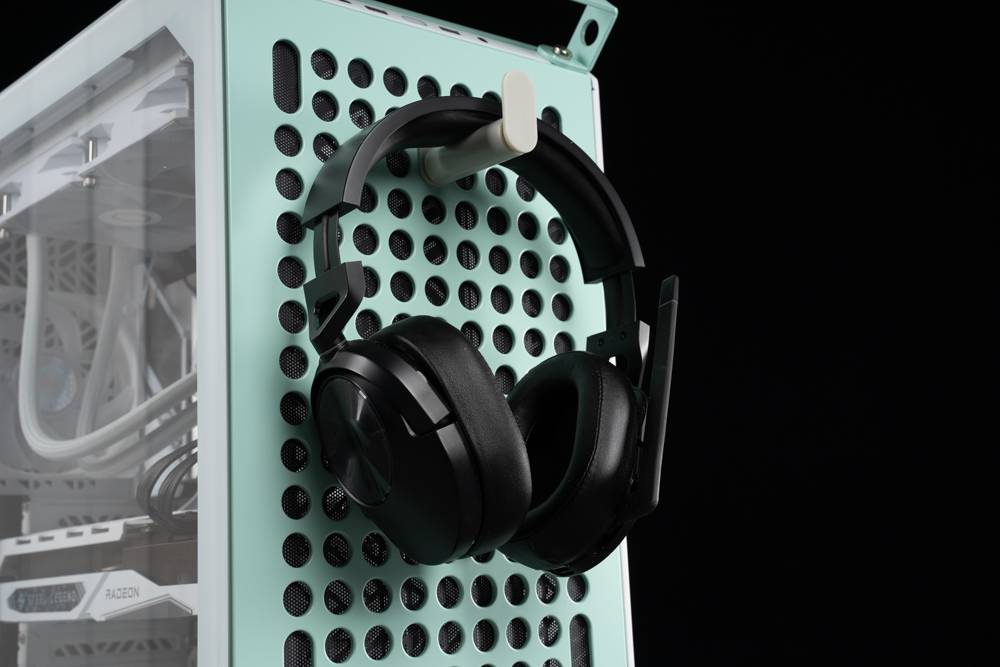

▲挂耳机。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲一组挂勾。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲挂勾可以放在提手或是洞洞板上。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

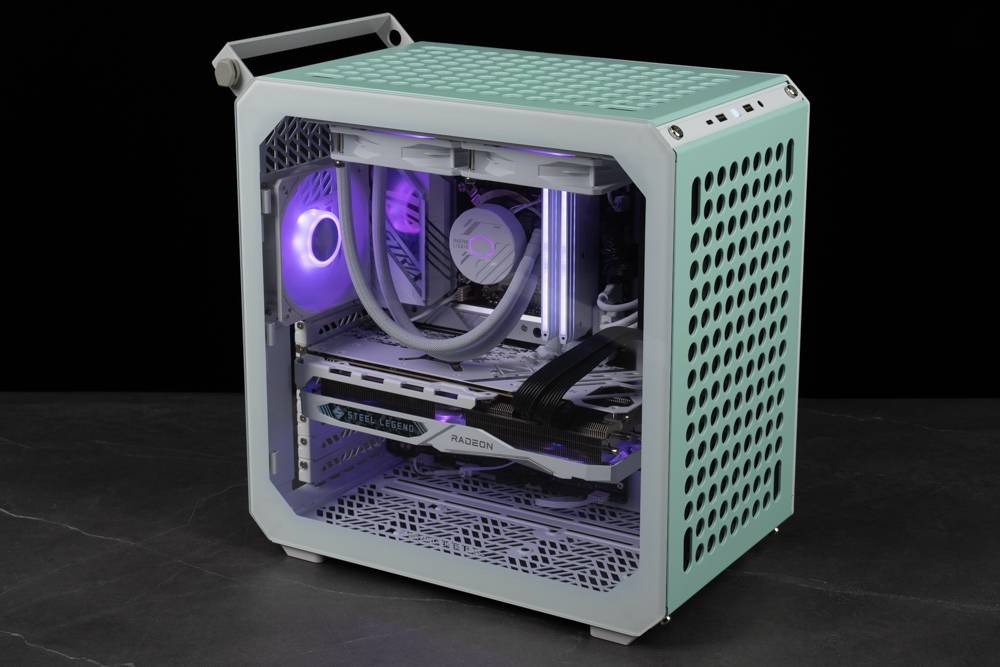

▲灯效展示。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
CoolerMaster QUBE 500 散热测试
QUBE 500 机壳后方内建一颗120mm风扇,本次散热测试使用240mm水冷装在顶部排风,未加其他风扇,众所皆知i9-14900K的功耗,因此本次就不测FPU了,建议将功耗瓦数当作散热参考。
测试平台:
处理器:Intel Core i9-14900K
主板:ASUS ROG Strix Z790-A GAMING WIFI II
显示卡:ASRock Radeon RX 7800 XT Steel Legend
内存:CORSAIR DOMINATOR TITANUM DDR5 7200MT/s 24GBx2
操作系统:Windows 11 PRO 23H2
散热器: CoolerMaster MasterLiquid 240L Core ARGB
电源供应器:CoolerMaster V1100 SFX

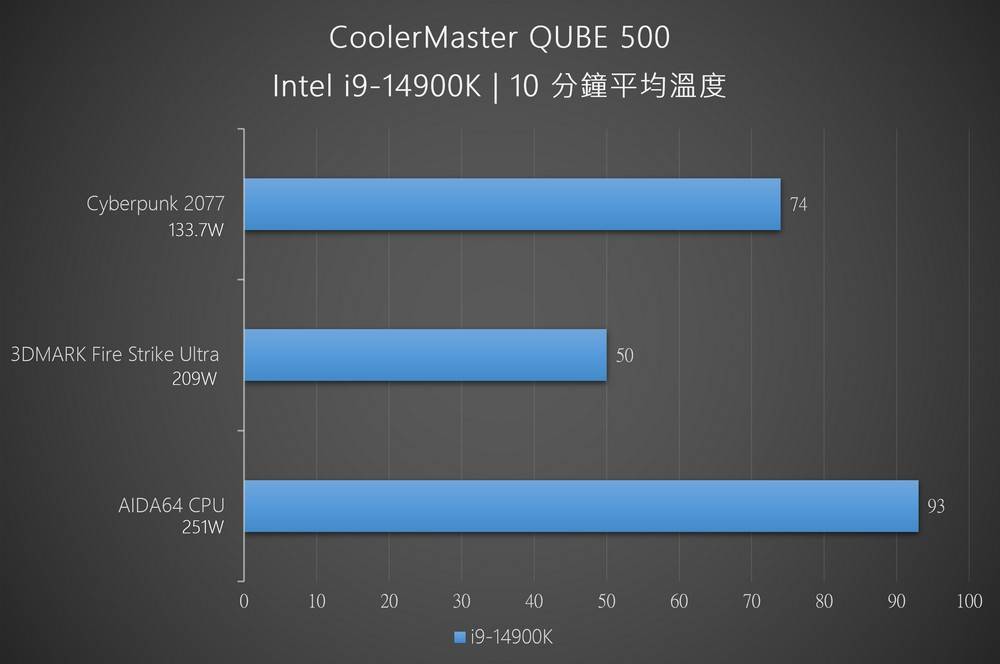

I9-14900K在AIDA64 CPU 250W的功耗之下温度来到93度,说实话这已经出乎笔者意料的好了,毕竟这是240mm水冷在未装进风扇的情况,显示卡温度则是全程在 60 度左右。
QUBE 500 有多种散热选择,笔者最推荐风冷散热器,毕竟顶部水冷受到显卡废热影响较大; 如果要最强 CPU 散热推荐侧面或前方 280mm 水冷,从外部进风不会受到显卡废热影响; 对于CPU散热压力较小的情况,顶部水冷也是可以。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲I9-14900K 散热测试。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

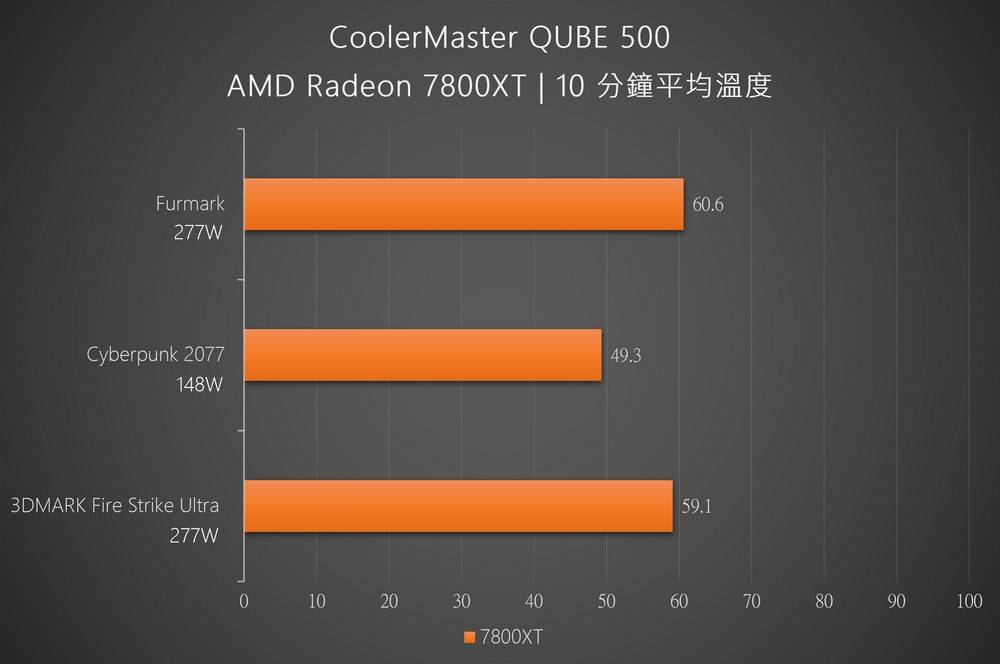

▲RX7800 XT 散热测试。
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
总结
![CoolerMaster QUBE 500 马卡龙限量版开箱](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
实际安装QUBE 500的感受不是还要组装机壳好麻烦,跟着官方的教学视频,一边组装机壳的时候顺便安装零组件,不知不觉就将整台电脑组好了,过程中没有多余的地方遮挡反而有更顺畅的组装体验,这是笔者觉得QUBE 500最值得称道的优点,既能享受DIY的乐趣又不会很麻烦。
QUBE 500标准模式采用前置电源的配置,顶部水冷、电源供应器与显卡需要共享整个机壳的高度,也就是如果装很长的电源,冷排与显卡空间就会被压缩,不过实际上电源长度控制在14cm,基本上不会影响冷排与显卡的兼容性与走线空间,可能有些人会觉得这么大的机壳不能装进360mm 冷排很可惜,但笔者认为,正是 QUBE 500 将尺寸控制在接近正方形才显得与众不同,这不是一款让所有人都喜欢的机壳,但是会让喜欢它的用户非常满意。
