银白色高阶主板 WiFi 7 加持 | ASUS ROG STRIX Z790-A GAMING WIFI II 主板开箱测试

银白色装甲的ROG STRIX Z790-A GAMING WIFI II随着Intel 14代迎来更新，重磅升级Wi-Fi 7与全新设计的Q-ANTENNA天线，16+1+2相供电轻松驱动旗舰i9-14900K，搭配5根PCIe4.0 M.2与8000+MT/s的超频内存发挥极致的效能，加上众多DIY友善设计功能带给玩家最省心的使用体验。

ROG STRIX Z790-A GAMING WIFI II 规格：
尺寸： ATX （30.5cm x 24.4cm）
处理器支持：Intel Core 12 th /13th/14 th、Pentium Gold、Celeron
处理器脚位：LGA 1700
CPU 供电相：16+1+2 相 70A
芯片组：Intel Z790
BIOS：256Mb flash ROM、UEFI AMI BIOS
内存：4 x DIMM， MAX 192GB， DDR5 8000（OC） XMP
显示输出： 1 x HDMI 2.1、1 x DP 1.4
扩充插槽：1 x PCIe 5.0 x16 （直连 CPU）、1 x PCIe 4.0 x16（supports x4 mode）、1 x PCIe 3.0 x1
存储埠：4 x SATA 6Gb/s、5 x M.2 PCIe 4.0 x4
网络：Intel® 2.5GbE 网络芯片
无线通讯模块 ： Wi-Fi 7 2×2（supports2.4/5/6GHz） / BLUETOOTH 5.4
音频：CODEC ALC4080 （5 x Audio jacks）
USB 端口：1 x USB-C 20Gbps with 30W PD charge（前置扩充）、2 x USB 2.0 headers for 4 USB 2.0 ports （前置扩充）、1 x USB 3.0 headers for 2 USB 3.0 ports （前置扩充）、1 x USB-C 20Gbps、2 x USB-A 10Gbps、1 x USB-C 10Gbps、4 x USB-A 5Gbps、4 x USB2.0
RGB：3 x ARGB Gen2 headers、1 x AURA RGB header
FAN：1 x 4-pin CPU、1 x 4-pin AIO PUMP、1 x 4-pin CPU OPT、5 x 4-pin Chassis Fans

银白风格、高端用料 | ROG STRIX Z790-A GAMING WIFI II 主板开箱

ROG STRIX Z790-A GAMING WIFI II系列主板凭借漂亮的银白色装甲与强悍的规格在玩家群体中有着很高的关注度，除了首批搭载Wi-Fi 7无线模组之外，供电也从原本的16+1升级到16+1+2相，PCIe 4.0 M.2从4条增加到5条，内存频率也上看8000MT/s，加上原本就很充足的扩充性与DIY友善设计， 可以说是全方位满足玩家使用需求的一款主板。

ROG STRIX Z790-A GAMING WIFI II 的外观相较上一代有着不小的改变，简单来说就是更白了，散热片面积变得更大，银白色的外观搭配发光的败家之眼让许多玩家心甘情愿的掏钱买单。

▲ROG STRIX Z790-A GAMING WIFI II 外盒。

▲外盒背面功能介绍。

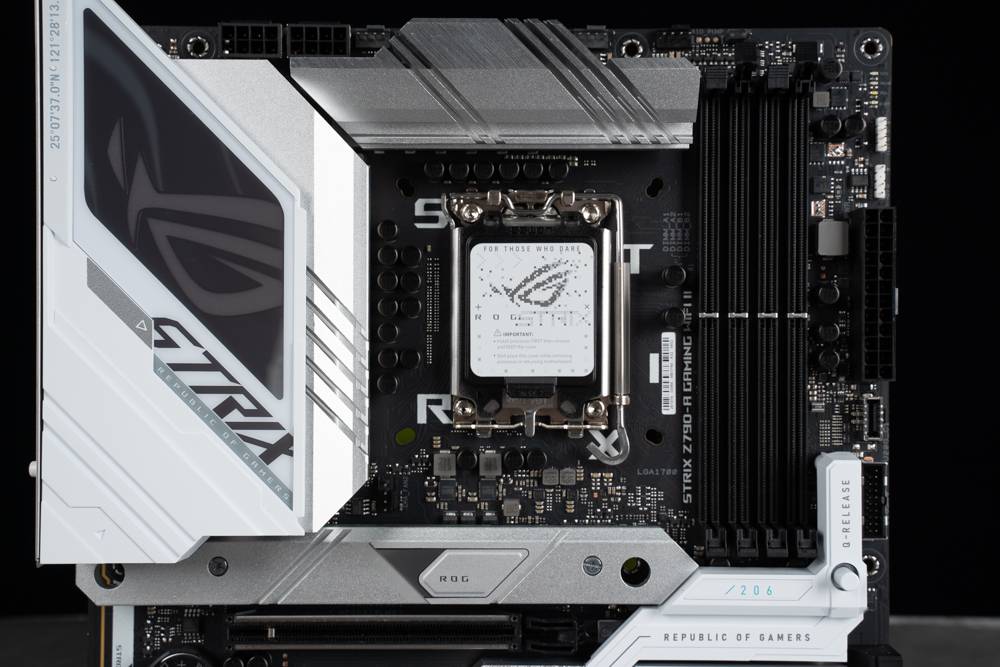

▲ROG STRIX Z790-A GAMING WIFI II 外观。

▲背面有白色的 ROG 之眼。

▲16+1+2 相供电。

▲2 x CPU/EPS 8-pin 供电。

▲CPU_FAN、AIO_PUMP PWM 插座。

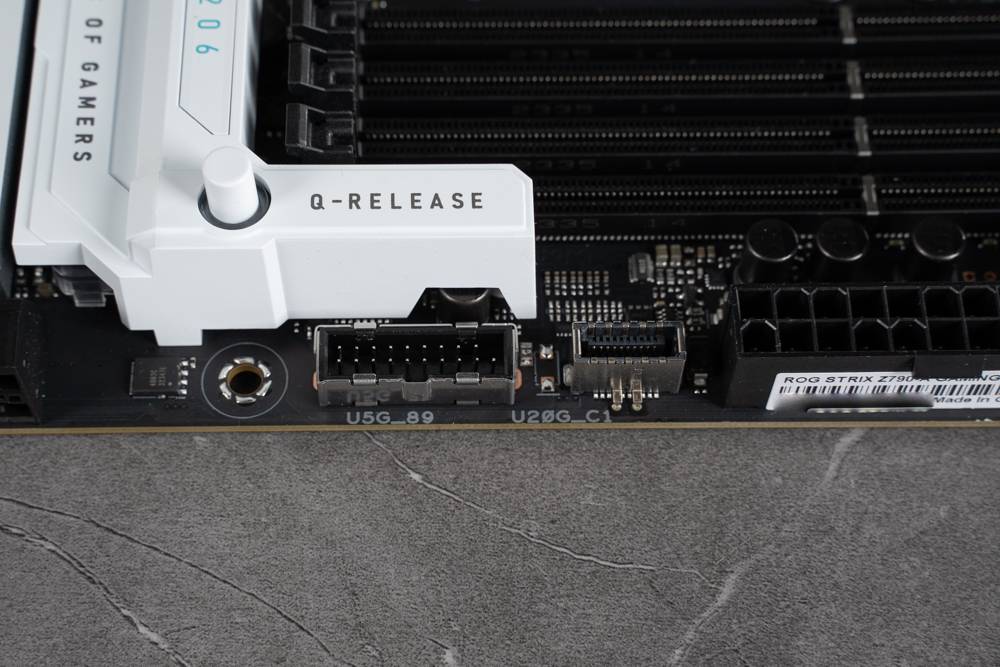

▲USB 3.0 19-pin（左）、Type-E（扩充机壳 Type-C，支持 30W PD 快充）。

▲F-panel、USB 2.0 等插座。

▲5V 3pin ARGB、音效插座。

ROG STRIX Z790-A GAMING WIFI II采用Z790芯片组为标准ATX尺寸主板，支持Intel Core 12 th /13th/14 th处理器与4 DIMM DDR5内存插槽，最高频率达到8000+MT/s，配备一条直连 CPU 的PCIe 5.0 x 16插槽与连接芯片组的PCIe 3.0 x 1、PCIe 4.0 x 16（支持x4带宽）插槽，总共有5条M.2插槽，皆支持PCIe 4.0 x 4。

ROG STRIX Z790-A GAMING WIFI II减少了PCIe插槽，增加了M.2的数量，符合目前主流玩家使用单张显卡的习惯，多的PCIe 4.0 x 4插槽位于主板底部适合接声卡、采集卡等单槽设备，至于主流玩家需不需要这么多M.2，只能说可以不用，不能没有。

▲4 DIMM DDR5 插槽。

▲PCIe 插槽与 M.2 散热片。

▲拆除散热片。

▲散热片内侧有导热贴。

▲M.2 Q-LATCH 免工具卡扣。

▲4 x SATA 3 6GB/s。

PCIe5.0 x 16 插槽配备 Q-RELEASE 一键释放显卡的功能，在华硕的中高阶产品线都可见其踪影，这个功能在如今越来越大的显卡与塔散真的非常实用。

▲Q-RELEASE 一键释放显卡。

ROG STRIX Z790-A GAMING WIFI II后方配备4个USB 2.0、4个USB 3.0 Type-A、2个USB-A10Gbps、1个USB-C10Gbps和1个USB-C20Gbps，还有1个DP1.4、1个HDMI 2.0、1个2.0、1个2.5GbE网口、音频接孔。

后挡板还有Clear CMOS与BIOS FLBK按钮，提供清除CMOS与免CPU更新BIOS功能，这两个功能虽然不常用，但是需要的时候你会感激这项功能。

▲后方 IO。

ROG STRIX Z790-A GAMING WIFI II升级Wi-Fi 7与蓝牙V5.4，唯一需要注意的是目前官方驱动仅支持Windows 11，也许以后有机会增加Windows 10或是有神人破解驱动，但现阶段Windows 10是无法使用的。

主板配件包含信仰挂绳、信仰贴纸、替换的M.2导热贴与螺丝、Wi-Fi天线。

▲配件一览。

这次华硕在Z790 Refresh系列主板新增了Q-ANTENNA天线卡扣，以往的天线都需要玩家旋上天线螺帽，也不是说很困难，但是Q-ANTENNA 仅需一压一拔就能完成安装与拆卸，方便到不能再方便了。

▲Wi-Fi 天线。

▲灯效展示。

ROG STRIX Z790-A GAMING WIFI II 拆解分析

ROG STRIX Z790-A GAMING WIFI II配备16+1+2相70A供电，其中16相为CPU供电、1向为VCCGT内显供电、2向为VCCAUX供电，大面积的金属散热片保障长时间高负载的稳定性与超频潜力，接下来就拆下散热片看一下内部用料吧！

▲拆除散热片。

▲份量十足的散热片。

▲16+1+2 相 70A 供电。

▲MPS MP86670 70A 供电模块。

▲ASP2306 PWM 控制器负责处理器 16 相供电。

▲MPS SEMI M2940C PWM 控制器负责 2 相 VCCAUX 供电。

▲Genesys GL9904 USB 10Gbps 讯号放大器。

▲GENESYS GL850G USB2.0 集线器。

▲DIODES PI3EQX1014 USB 10Gbps 中继器、DIODES PI3EQX2024 USB 20Gbps 中继器、ASMEIDA ASM1543 Type-C 控制器。

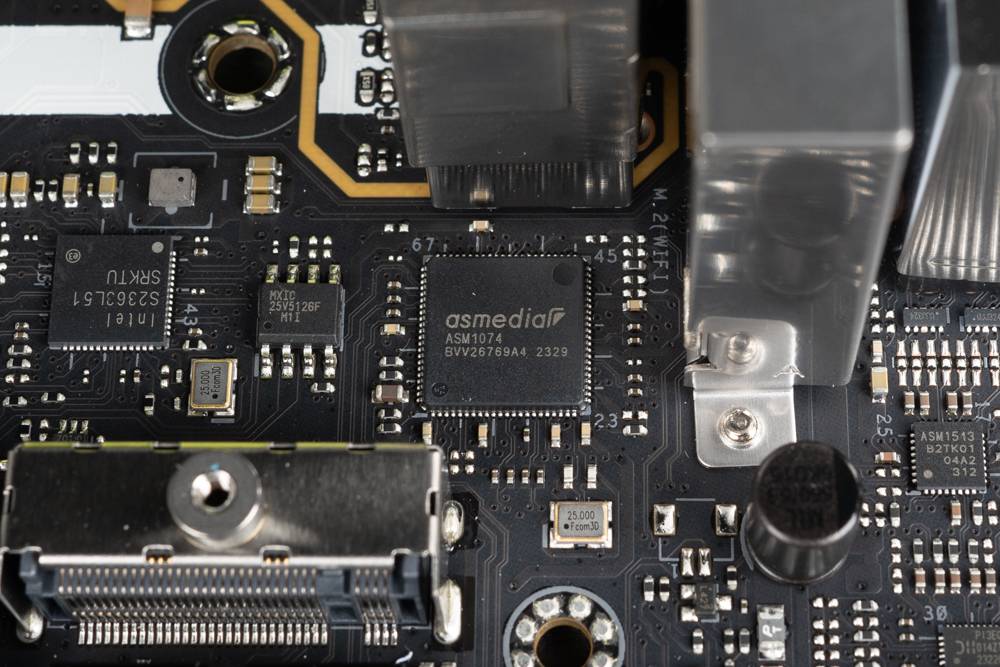

▲ASM1074 USB 5Gbps HUB。

▲ITE IT8853FN 20Gbps Type-C 控制器。

▲DIODES PI3EQX2024 USB 20Gbps 中继器（前置 Type-C）。

▲华硕定制的 ROG SupremeFX REALTEK ALC4080，搭配五颗电容与 SAVITECH SV3h712 AMP 放大器。

▲Intel SRKTU I226-V 2.5 Gbps 网络控制器。

▲Intel BE200NGW 无线模块。

▲Z790 芯片组。

▲AI1315-A0 BIOS FLASHBACK 芯片。

▲TPU KB3724Q D AI 超频芯片。

▲NUVOTON NCT6798D 超级 I/O 芯片，负责硬件监控等功能。

AURA 灯控芯片。

▲MXIC MX25L25673G BIOS 芯片。

信仰小物、辅助涂抹工具加持 | ROG RG-07 高效能导热膏

规格：
导热率：2.5 W/m-k
密度：2.6 g/cm3
工作温度：-40~150

净重：3g

ROG 推出首款高效能导热膏，具备低黏度与低导电度的特性，方便玩家使用，并附赠信仰刮刀与辅助涂抹工具，降低使用难度。

▲RG-07 的包装。

▲内部包装也很精致。

▲内容物：导热膏、清洁棉片、辅助涂抹工具、刮刀、说明书。

▲辅助涂抹工具为 ROG 图腾。

▲撕开胶膜，将涂抹辅助工具放在 CPU 表面。

▲将导热膏用刮刀刮平，再移除涂抹辅助工具就完成了。

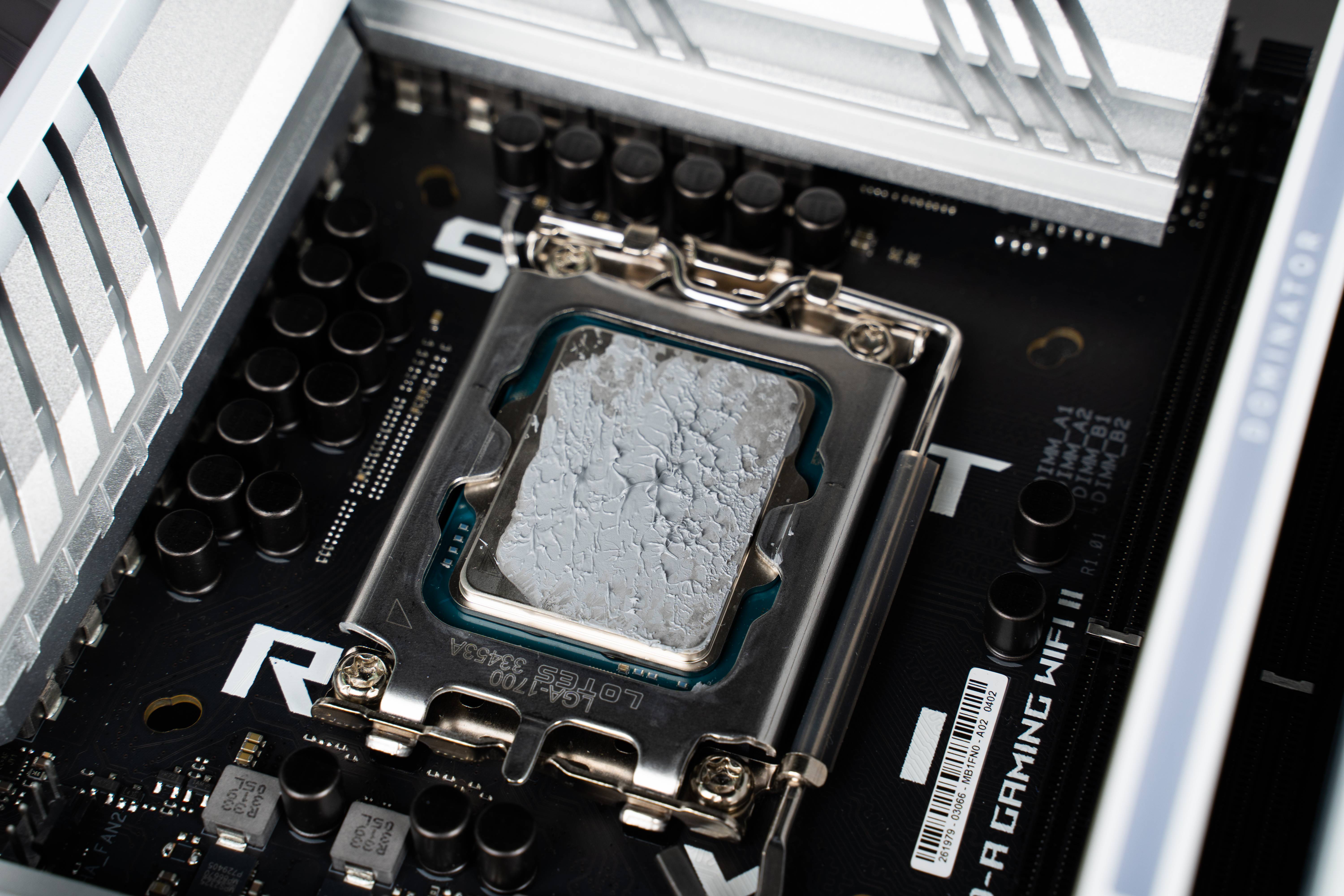

▲RG-07 导热膏比较不黏，容易压平，覆盖更均匀。

AI 芯片加持，预测体质超频更上一层楼 | ROG STRIX Z790-A GAMING WIFI II

ROG STRIX Z790-A GAMING WIFI II内建华硕独家的AI超频芯片，具备AI自动超频与CPU SP体质预测的功能，在先前的TUF GAMING Z790-PRO WIFI开箱文中已经使用同一颗Inteli9-14900K为各位测试过AI超频的效能，简而言之，散热仍然是最大的考验，散热足够的话效能会有小幅提升。

▲BIOS首页，右下为 CPU 体质预测。

▲Ai Tweaker：XMP、功耗限制、AI 超频等。

▲Advanced。

▲Monitor：调整风扇转速。

▲Boot：启动顺序、安全启动、CSM。

▲Tool：更新 BIOS、用户设定文件、MemTest86 内存稳定性测试。

I9-14900K 轻松驾驭 | ROG STRIX Z790-A GAMING WIFI II 性能测试

ROG STRIX Z790-A GAMING WIFI II 主板主要测试项目为CPU、内存与固态硬盘，处理器使用最新的Intel Corei9-14900K、CORSAIR DOMINATOR TITANIUM DDR5-7200 24GBx2内存，搭配360mm一体式水冷与Radeon RX 7800 XT显示卡，BIOS版本为最新的 0506，开启 XMP 与解锁功耗墙，确保效能完全发挥（未开启 AI 超频）。

测试平台：
处理器：Intel Core i9-14900K
主板：ASUS ROG Strix Z790-A GAMING WIFI II （BIOS 版本：0506）
内存：CORSAIR DOMINATOR TITANIUM DDR5-7200 24GBx2
显示卡：ASRock Radeon RX 7800 XT Steel Legend 16GB OC（Adrenaline 23.10.2）
存储：CORSAIR MP600 PRO LPX 1TB + CORSAIR MP400 1TB（游戏盘）
散热器：Lianli GALAHAD II LCD 360
电源供应器：Seasonic Focus 1000W
操作系统：Windows 11 Pro 23H2
使用CPU-Z检视处理器信息，Inteli9-14900K，主板BIOS版本为0506，存储器为7200MHz双通道，CPU Bench单执行绪929.4，多线绪17241.9。

▲CPU-Z。

GPU-Z 视图显示卡资讯，Radeon RX 7800 XT 运作在 PCIe 4.0 x 16 上，驱动程序版本为 Adrenaline 23.10.2 。

▲GPU-Z。

MAXON推出最新的Cinebench 2024，采用Cinema 4D中的Redshift渲染引擎进行测试，可以测试CPU与GPU的渲染效能，与Cinebench R23相比，该软件的内存占用量增加了三倍，可以满足现代项目的内存密集型需求。 此外，计算工作量和更新指令集的利用率增加了六倍，确保了与当代创意项目的复杂性和复杂性产生共鸣的测试。

Intel i9-14900K 在 Cinebench 2024 单核心得分 130，多核心 2221，GPU 得分则是 10896 分; Cinebench R23 单核心得分 2197，多核心得分 40174。

▲CINEBENCH R23（左）、2024（右）。

7-ZIP测试压缩与解压缩效能并给出GIPS评等，得分越高越好，总用时为55.390秒，压缩评等188.542GIPS，解压缩226.493 GIPS，总评等207.518GIPS。

▲7-ZIP 性能测试。

3DMARK CPU Profile主要测试CPU的物理计算和自定义模拟两种工作，并分别测试CPU在1、2、4、8、16和最大线绪之下的性能，由于不同的游戏、应用程序所使用的线程数量不同，此测试可以大致反映出不同使用情况的效能，例如Max threads代表CPU的全部性能，对于渲染、模拟或科学应用比较有参考价值。

i9-14900K 在 Max threads 得分 17237，在对于游戏比较重要的 8 threads 和 4 threads 分别得分 9013 和 4867。

▲3DMARK CPU PROFILE。

在针对2K分辨率、DirectX 12的基准测试3DMARK Time SPY中，i9-14900K获得22249分，Radeon RX 7800 XT获得19519分。

▲3DMARK Time SPY。

在 4K 分辨率、DirectX 11 的 3DMARK Fire Strike Ultra 中，CPU 物理得分 55504 分，GPU 则是 12469 分。

▲3DMARK Fire Strike Ultra。

CrossMark 是 BAPCo 开发的免费测试工具，可支持 Windows、iOS/iPadOS、macOS 和 Android 平台，测试分为生产力、创意内容工作和系统反应三大类，分别测试各种文件编辑、模拟试算表、网页浏览、相片编辑处理、相片整理、视频编辑、以及开启程序与档案等的反应速度。

i9-14900K 达到总分 2639 分，生产力 2397 分，创意内容工作 2889 分和系统反应 2682 分。

▲CrossMark。

V-Ray 5 Benchmark 测试处理器的渲染性能，使用三种不同的场景进行测试并给出总分， i9-14900K 获得 26835 分。

▲V-RAY 5 Benchmark。

Geekbench 6 测试处理器的综合性能，因应 AI 趋势，加入扩充实境与机器学习等任务，并且着重真实使用效能加入真实数据、常用应用程序等测试，让成绩更符合现实效能表现，i9-14900K 单核心得分 3077，多核心 22120。

▲Geekbench 6。

SSD 性能测试使用系统碟 CORSAIR MP600 LPX 1TB，PCIe 4.0 x 4 规格，安装于 M2_1 插槽上，搭配主板提供的散热片进行测试。

使用 CrystalDiskInfo 查看 SSD 信息， M.2 运作在 PCIe 4.0 x4 上。

▲CORSAIR MP600 LPX 1TB。

使用CrystalDiskMark进行SSD性能测试，NVME SSD配置文件下，循序读取达7044MB/s，循序写入达5888MB/s。

▲CrystalDiskMark。

使用Airda64快存与存储器测试，CORSAIR DOMINATOR TITANIUM DDR5-7200 24GBx2内存读取达到104.16GB/s、写入91409 MB/s、复制95236 MB/s、延迟73.2ns。

▲AIDA64 内存与快取测试。

Armcoury Crate 整合软件介绍

相信用过 ROG 产品的都用过 Armcoury Crate，整合玲瑯满目超多功能，下载此软件时建议从主板支持页面下载，并确保网络速度正常，避免安装时出现问题。

Armcoury Crate 有着基本的硬件监控、灯效变换、风扇调速与驱动程序更新功能，此外还有针对游戏调整音效、游戏硬件优化等功能。

▲Armcoury Crate 控制面板。

▲驱动程序更新。

总结

华硕最初推出ROGA系列主板其实在ROG家族定位比较入门，但是从这张ROG STRIX Z790-AGAMING WIFI II可以看出多数高阶功能都已经具备，豪华的供电用料、支持超高频率内存、五条M.2、Q-LED除错灯号、DIY友善设计与Wi-Fi 7，无论新手或高阶玩家都能享受其功能，并不需要因为追求白色外观而有所妥协。

ROG 如此受到玩家推崇除了出色的ID设计与硬件规格以外，完整的生态系也是原因之一，BIOS 操作简单也有足够硬核的功能，适合新手与超频老手，Armcoury Crate 细致的灯效、风扇控制和驱动更新，此外在音效、网络方面都有专属软件供玩家使用。
