华擎ASRock Phantom Gaming Z790 Nova WiFi-超强六支M.2扩充，还搭载最新Wi-Fi 7无线网络卡

 超强六支M.2扩充，还搭载最新Wi-Fi 7无线网络卡
近期Intel 14代处理器上市，主板厂们也纷纷推出新款主板产品来因应，这次来介绍华擎ASRock推出的Phantom Gaming系列’Z790 Nova WiFi’，Z790 Nova WiFi是Phantom Gaming系列中的顶规产品，用料方面非常扎实，CPU供电采用20+1+1相设计，搭配90A SPS Dr.MOS与20k长效黑色电容，MOSFET有独立大面积的散热模块，且搭配了散热风扇达到更好的电源散热，音效采用Realtek ALC4082芯片，提供优质的音效输出质量，内存支持四支DDR5扩充，最高可超频至8000MHz以上频率，PCIe x16提供两组扩充，都导入金属遮盖，可降低噪声提高效能与讯号质量，第一组支持PCIe 5.0信号，第二组则支持PCIe 4.0信号，M.2接口则是直接设计到最满提供六组扩充，第一组是Blazing M.2支持PCIe Gen5 x4信号，其他五组是Hyper M.2支持PCIe Gen4 x4信号，都有独立散热模块，长时间运作也能稳定高效率; 网络采用Intel Killer 2.5GbE与Intel Wi-Fi 7无线网络卡，同时也支持蓝牙BT 5.4，RGB LED控制提供三组可寻址的addressable RGB控制与一组12V RGB控制插槽，可透过工具软件做灯光调整，还可搭配支持其他RGB LED产品同步控制，整体规格齐全且强悍，这次会搭配旗舰的Intel Core i9-14900K测试，现在就来看华擎ASRock Phantom Gaming Z790 Nova WiFi带来的超优质表现吧！

包装与配件

▼彩盒这次采用全新图样设计，且有别以往用亮面表面处理，这次采用稍为雾面处理，质感非常棒，标示品牌、产品型号与特色

▼华擎ASRock Logo

▼Phantom Gaming Logo

▼产品型号：Z790 Nova WiFi，下方标示HDMI认证Logo、支持POLYCHROME SYNC RGB LED控制、采用Intel Z790芯片组、支持Intel 12~14代Core系列处理器与PCIe Gen 5

▼包装背面标示产品特色

▼主板灯光展示

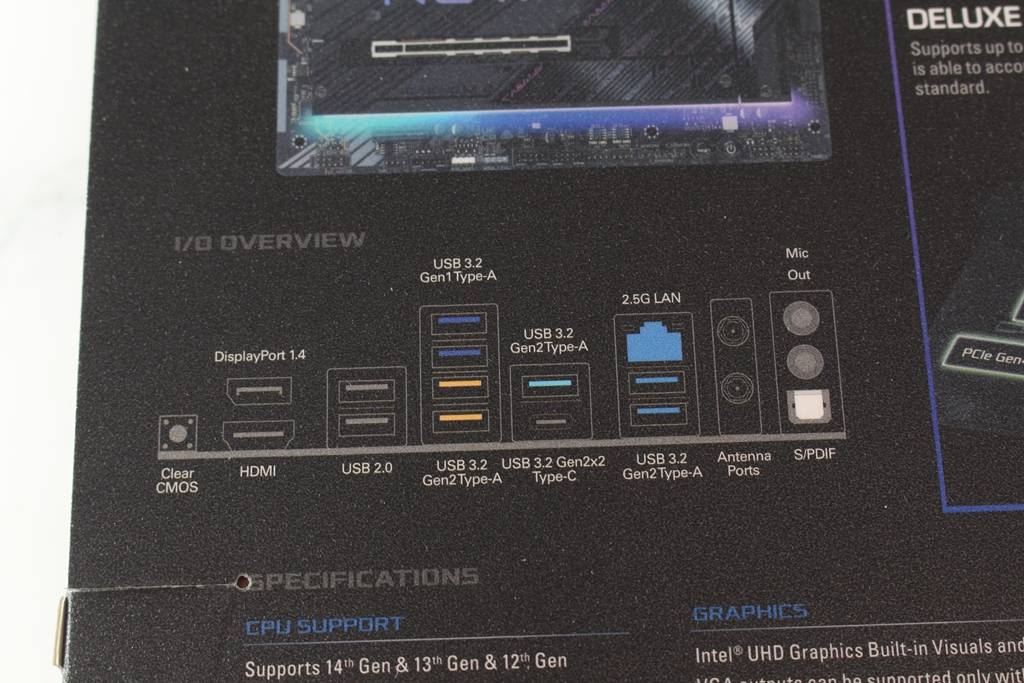

▼I/O标示与基本规格


产品特色说明

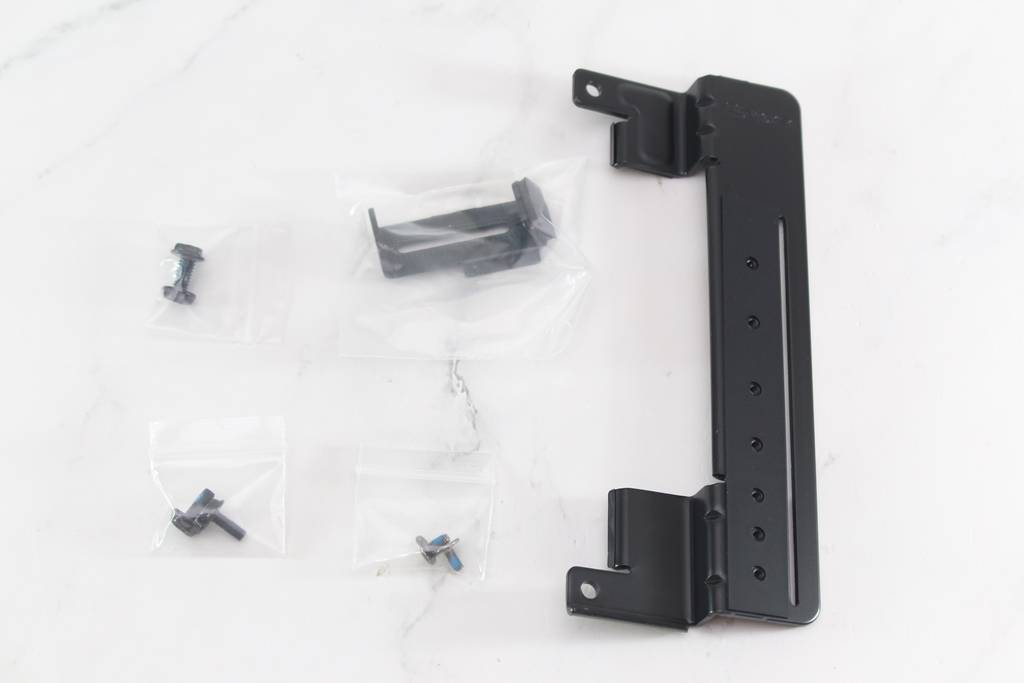

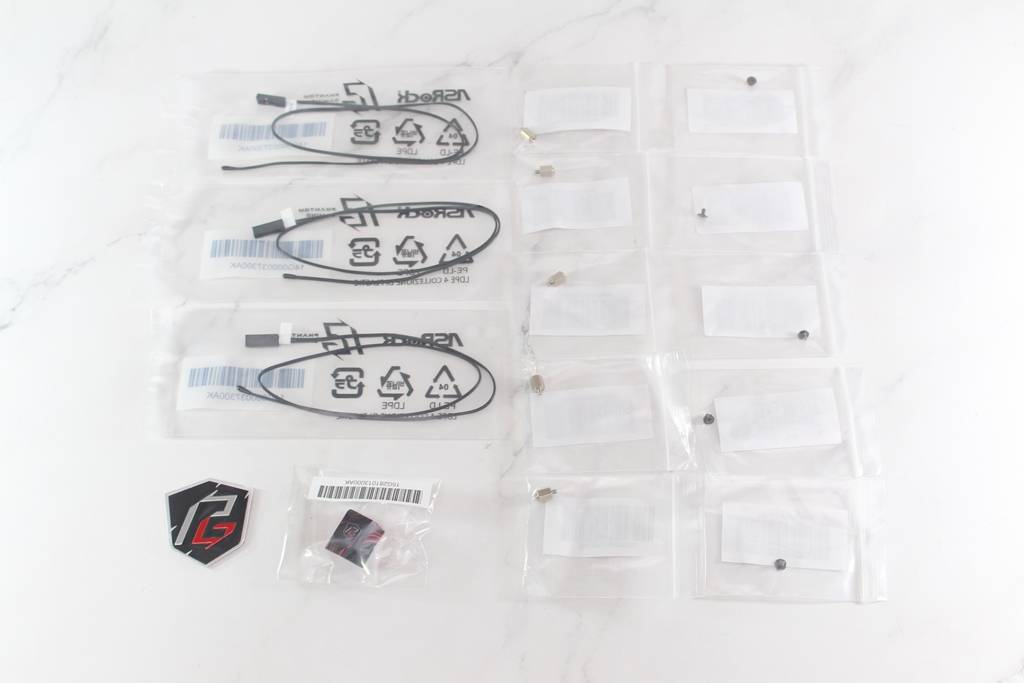

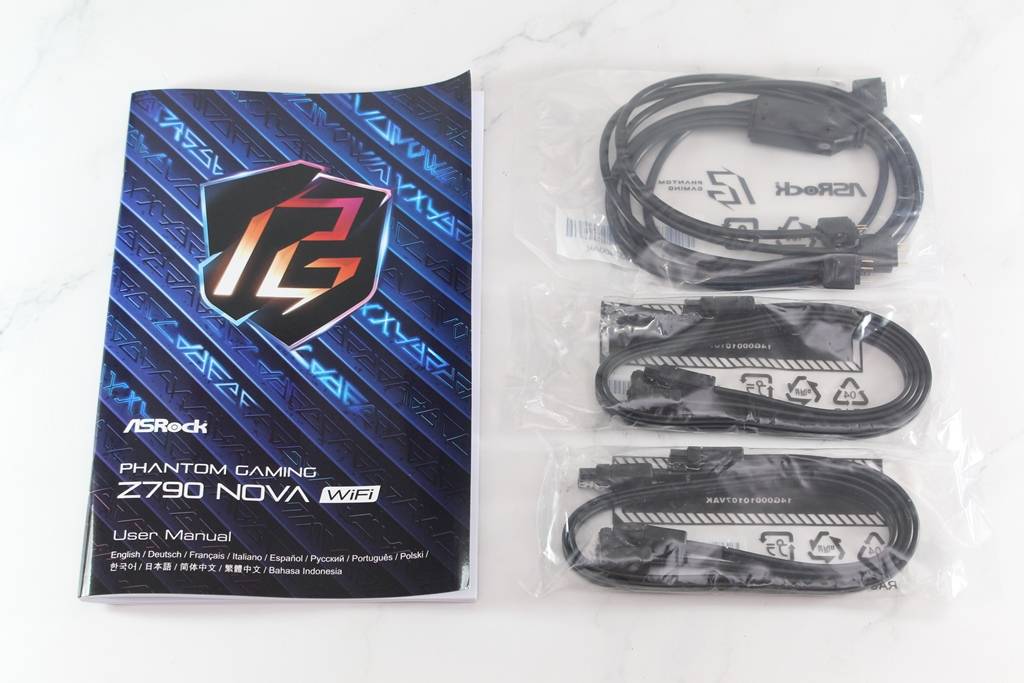

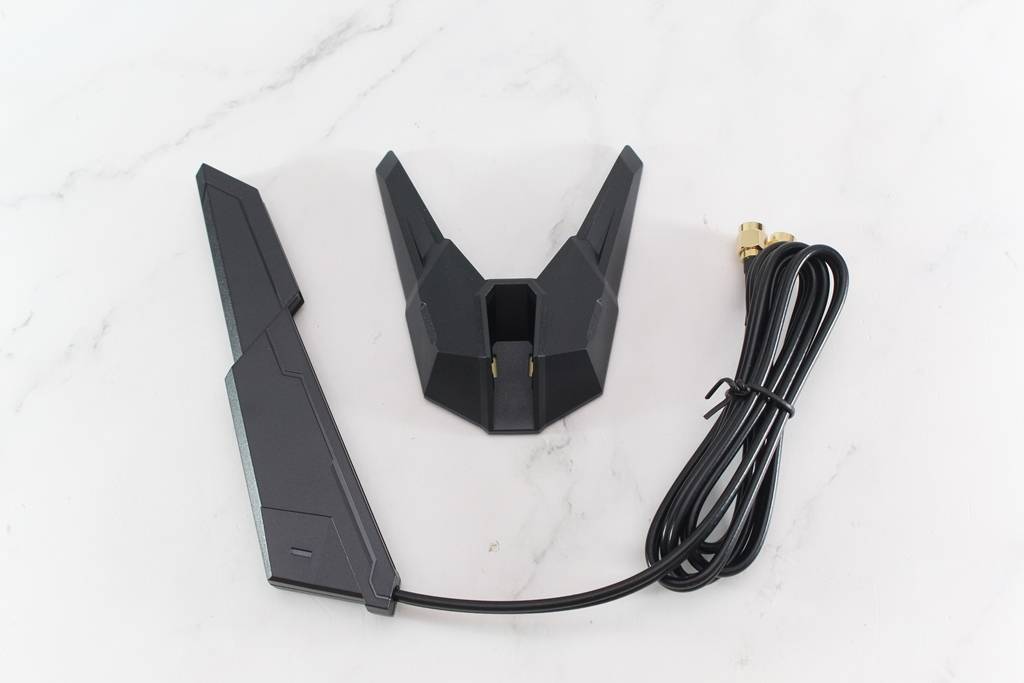

▼配件：主板说明书、M.2固定螺丝/铜柱*5、Phantom Gaming键帽、SATA 6Gb/s传输线*4、ARGB一转三转接线、Phantom Gaming 信仰铭版、温度感应线*3、 Wi-Fi天线与显卡支撑架

用料与规格介绍

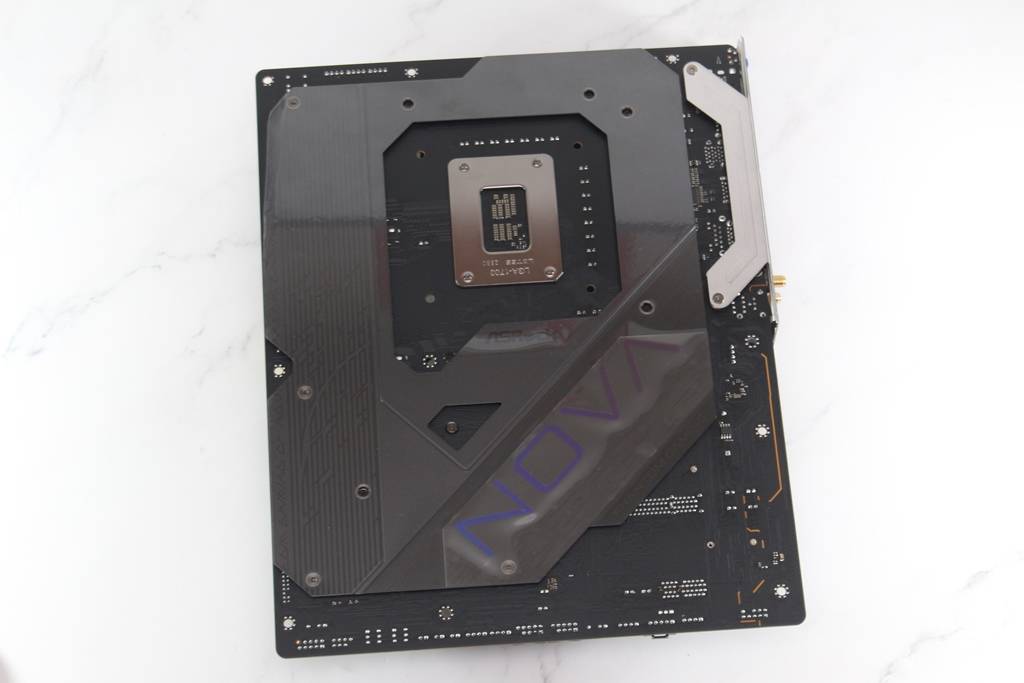

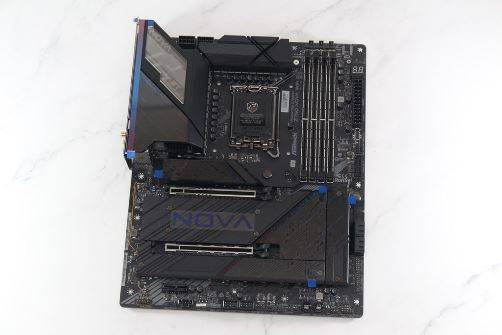

▼主板正反面一览，采用8层 2盎司铜厚PCB电路板，搭配一体式的I/O挡板与背面铠甲，I/O上方有发光饰板，整体质感非常棒

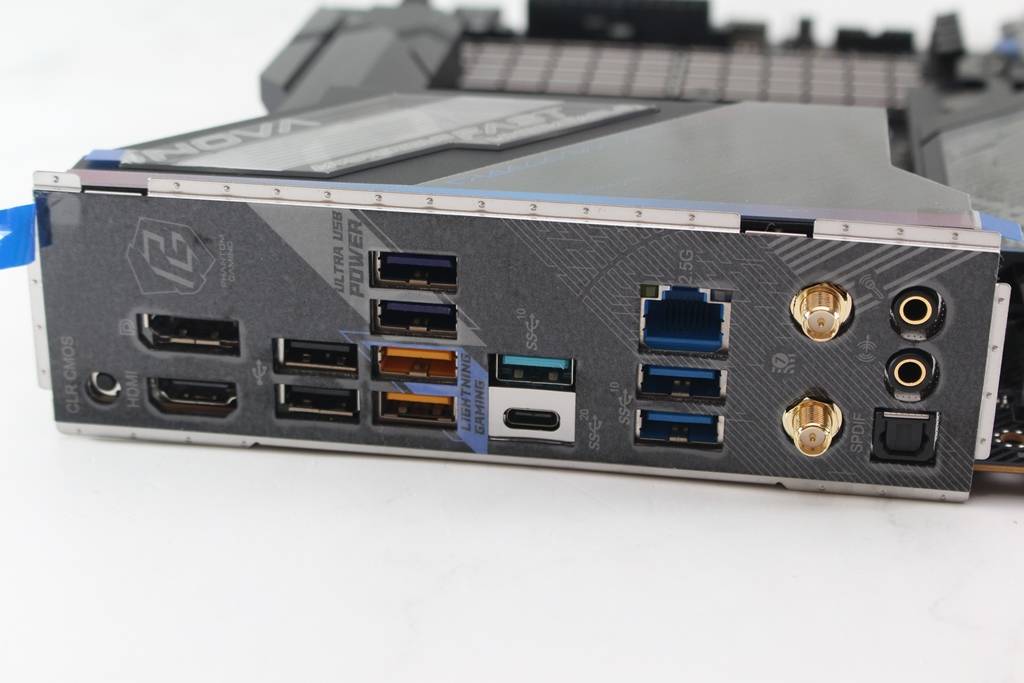

▼I/O部分：USB2.0*2、HDMI、DP、Wi-Fi天线连接位置、音频输出、USB 3.2 Gen1 Type-A*3、USB 3.2 Gen 2 Type-A*4、USB 3.2 Gen 2 x2 Type-A、2.5Gbps RJ-45、2.5Gpbs RJ-45与Clear CMOS

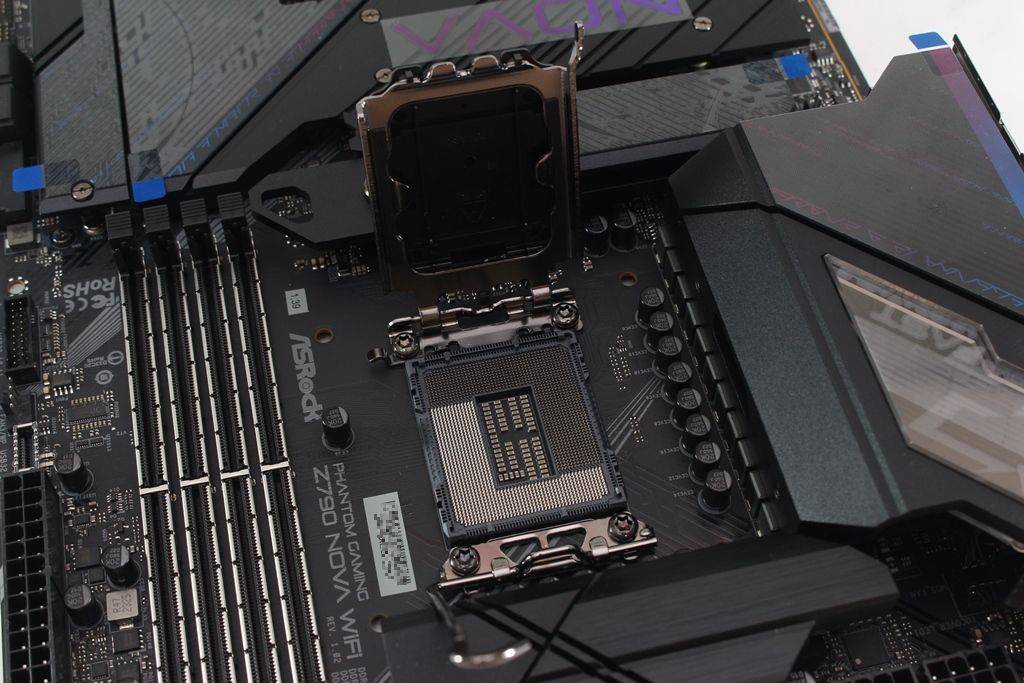

▼CPU脚座，支持LGA1700处理器

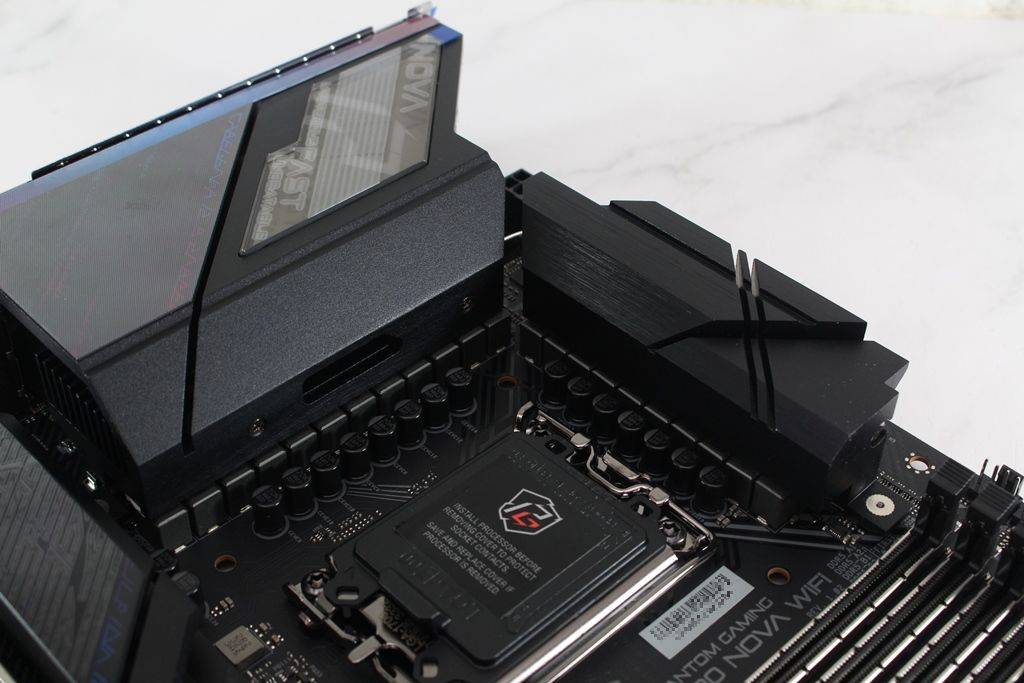

▼MOSFET有独立大面积的散热模块

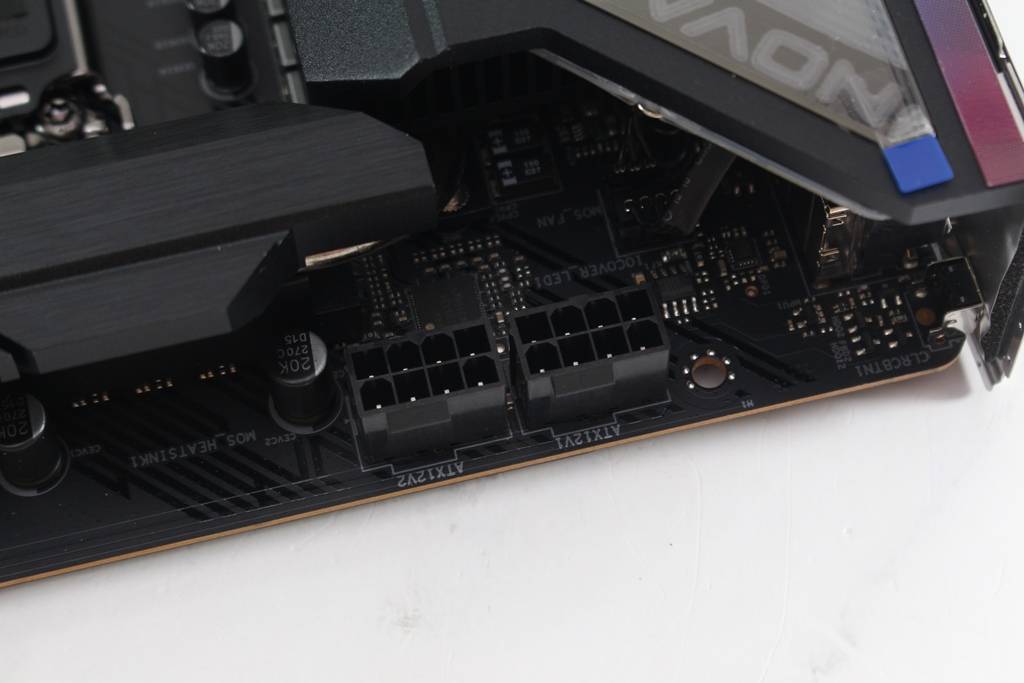

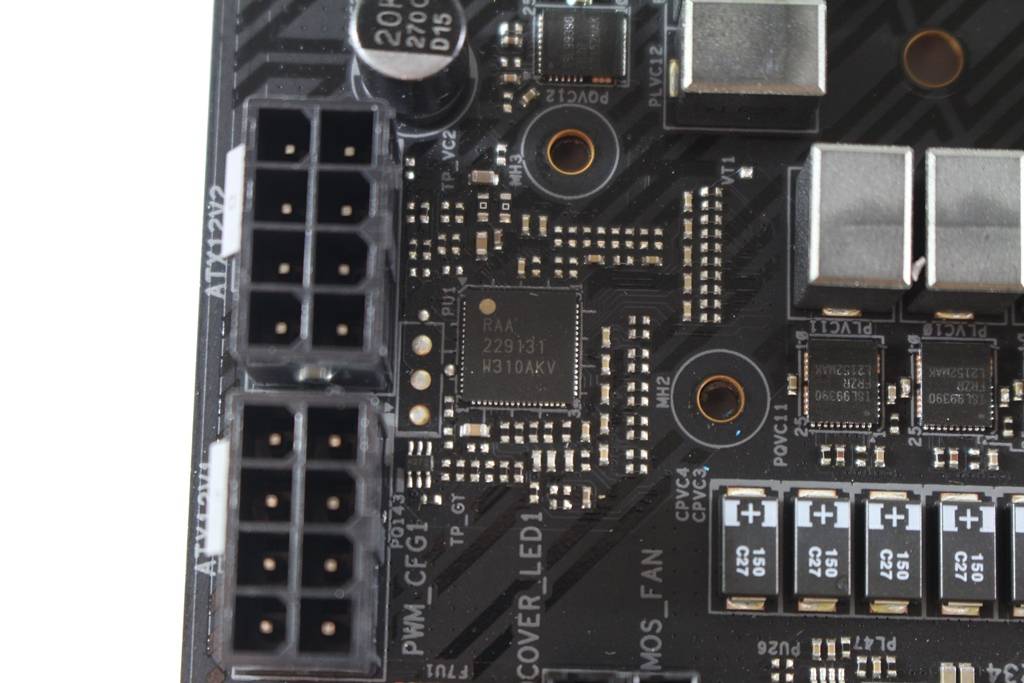

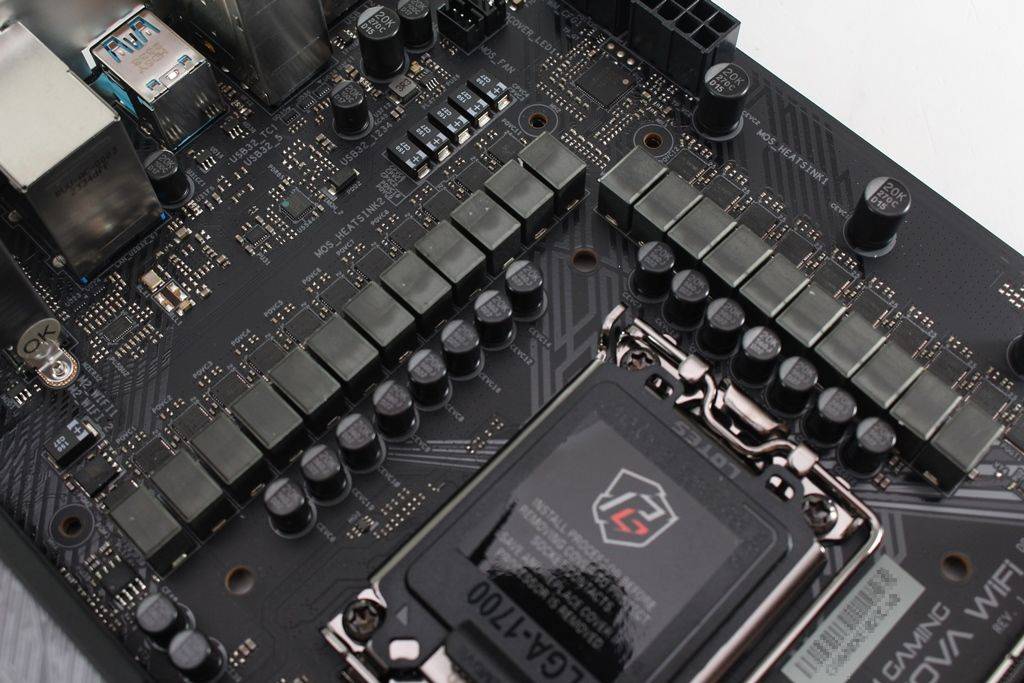

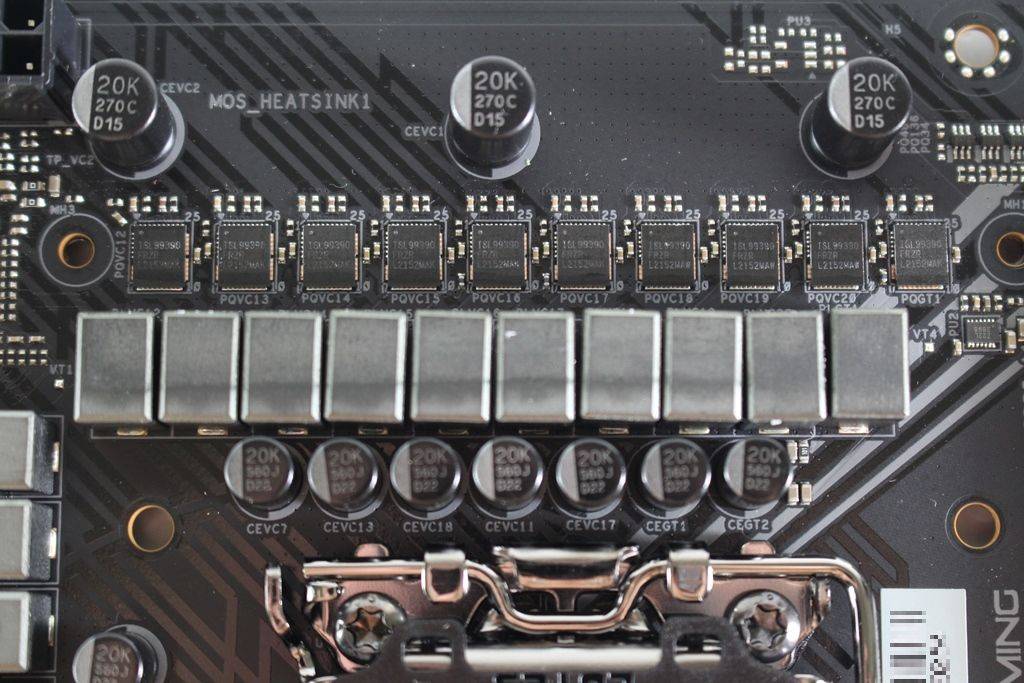

▼CPU供电部分采用20+1+1相供电，搭配RAA229131 PWM控制器与SPS 90A Dr.MOS，CPU VCore供电为8+8 Pin，电容采用20K长效黑电容

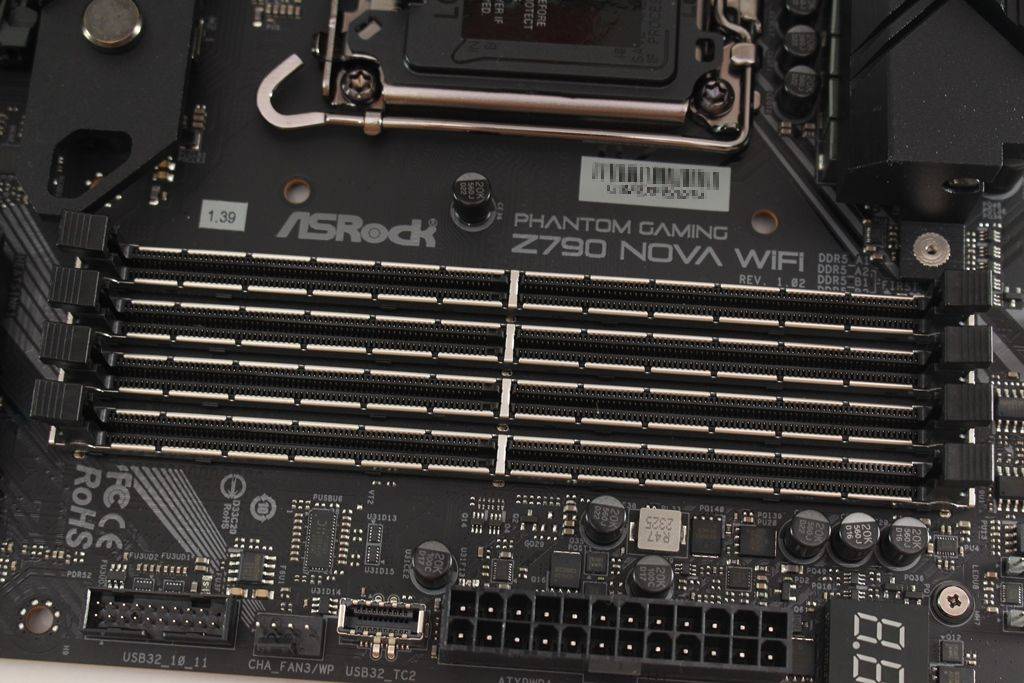

▼内存扩展槽为4条DDR5

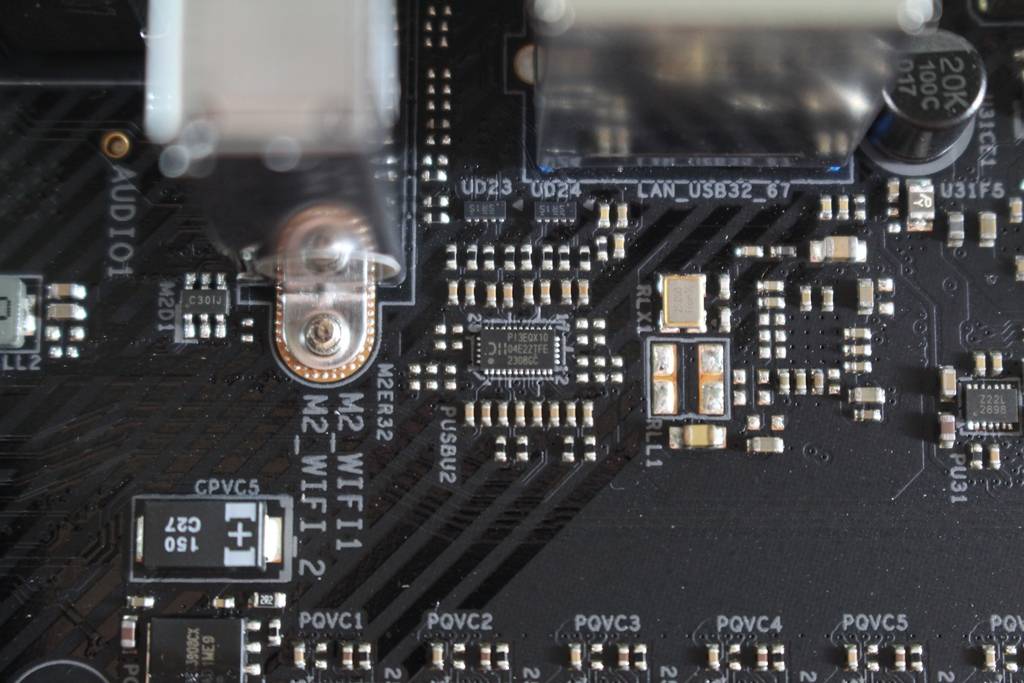

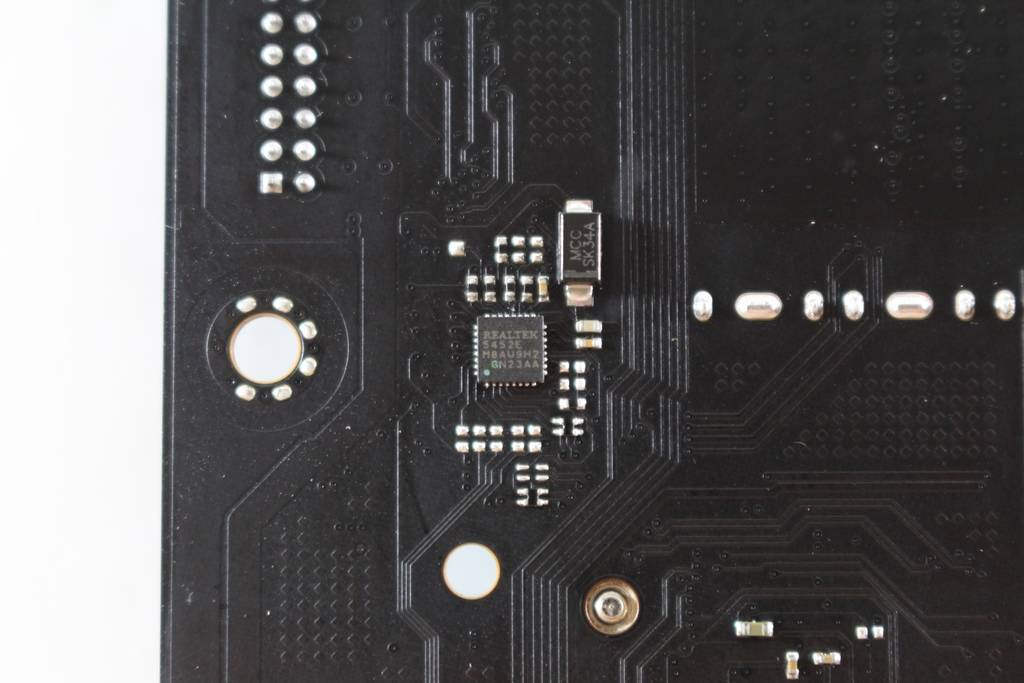

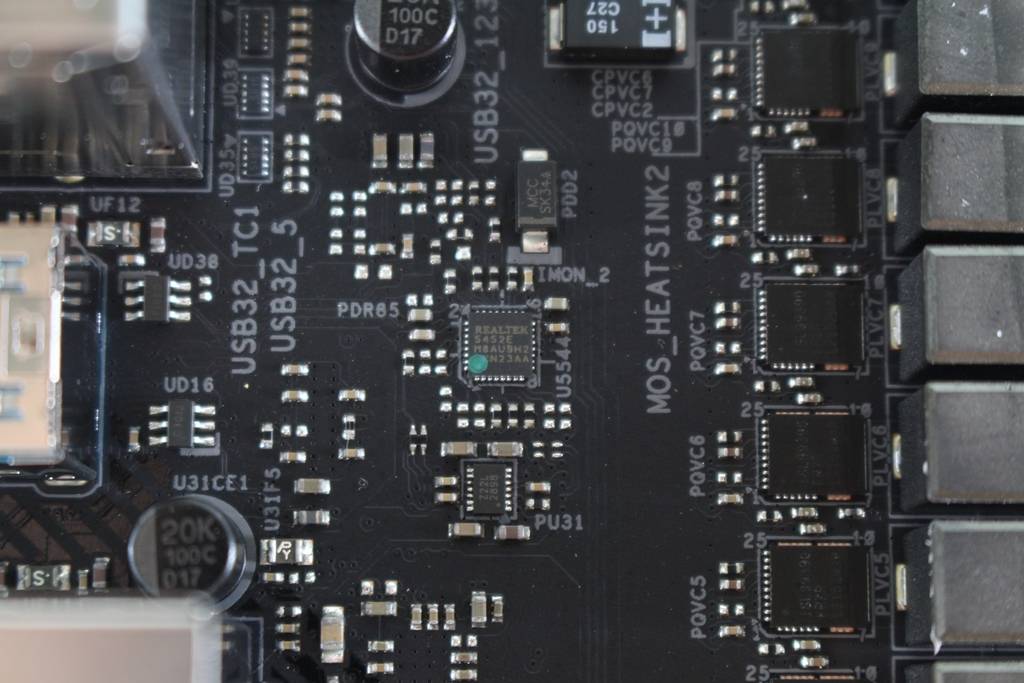

▼Realtek RTS5452E USB Type-C PD控制芯片


▼PCIe to USB 3.2芯片ASMedia ASM3042

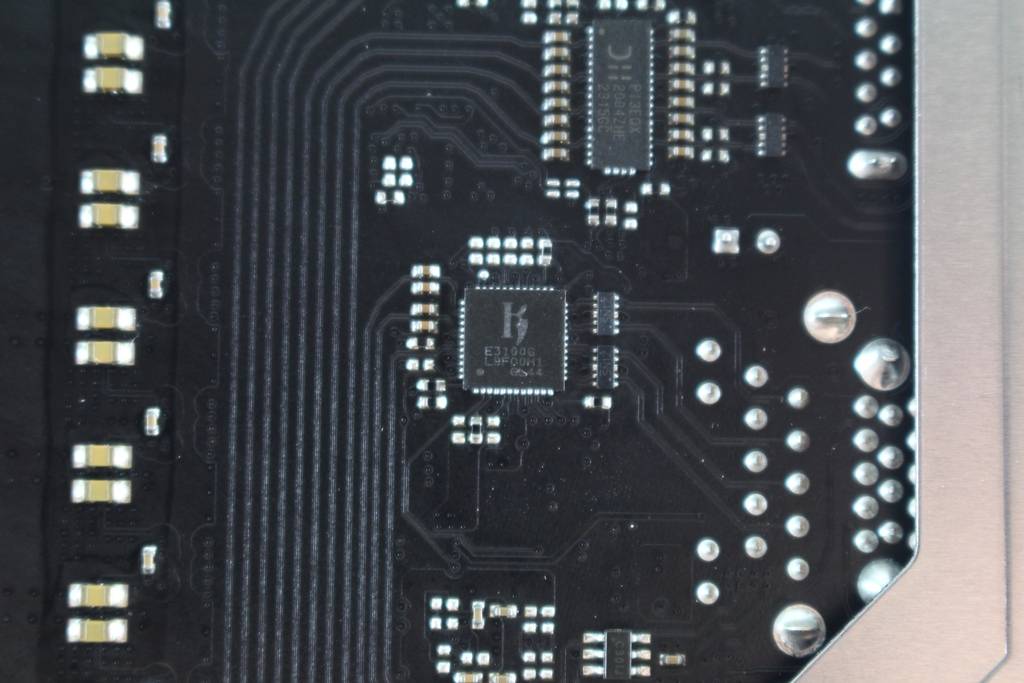

网络晶片：Intel Killer E3100G

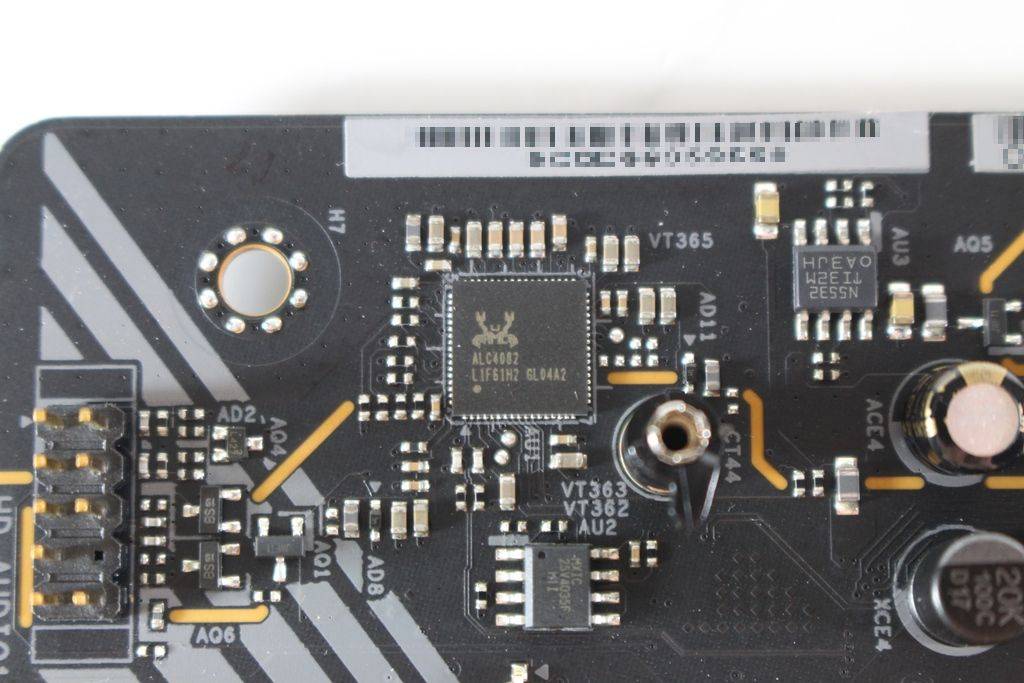

▼音效采用Realtek ALC4082芯片，提供非常优质的音效输出品质

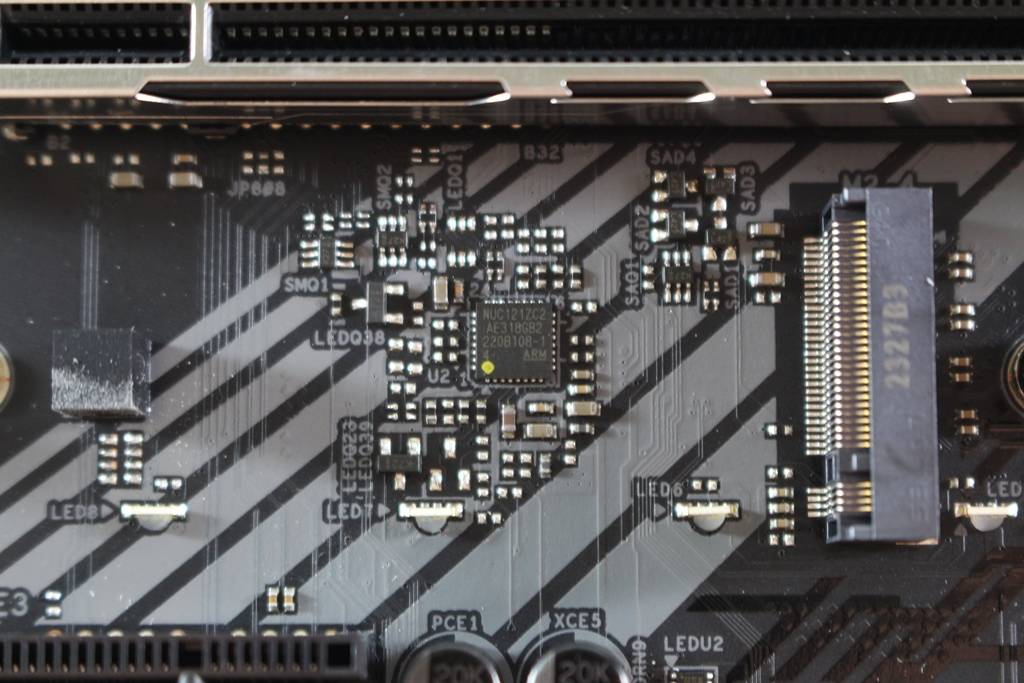

▼RGB LED控制器：nuvoTon NUC121ZC2AE

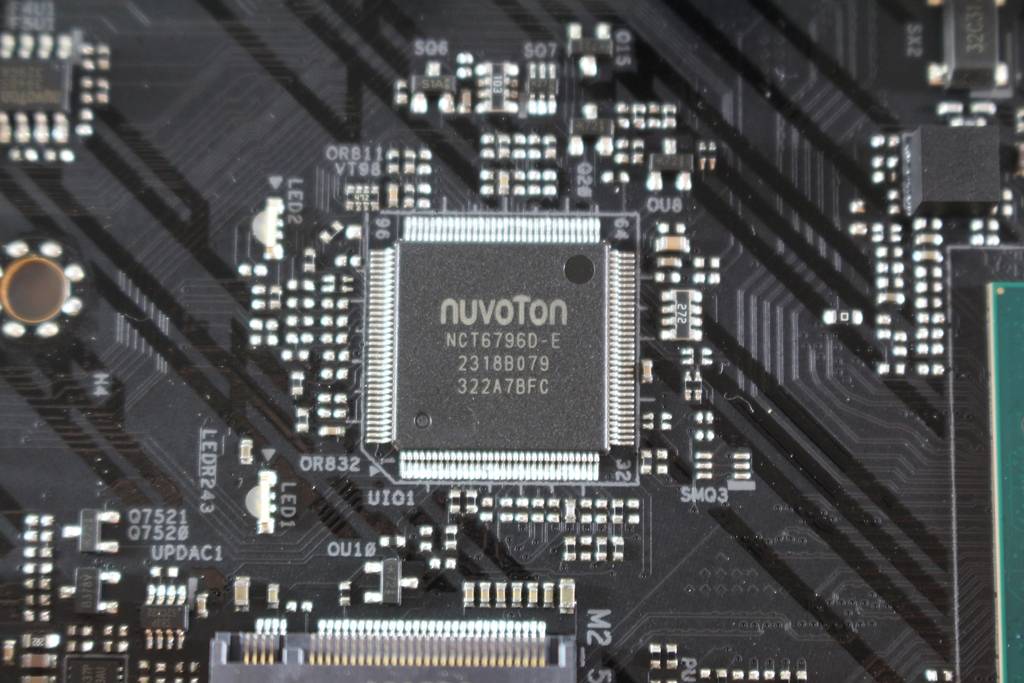

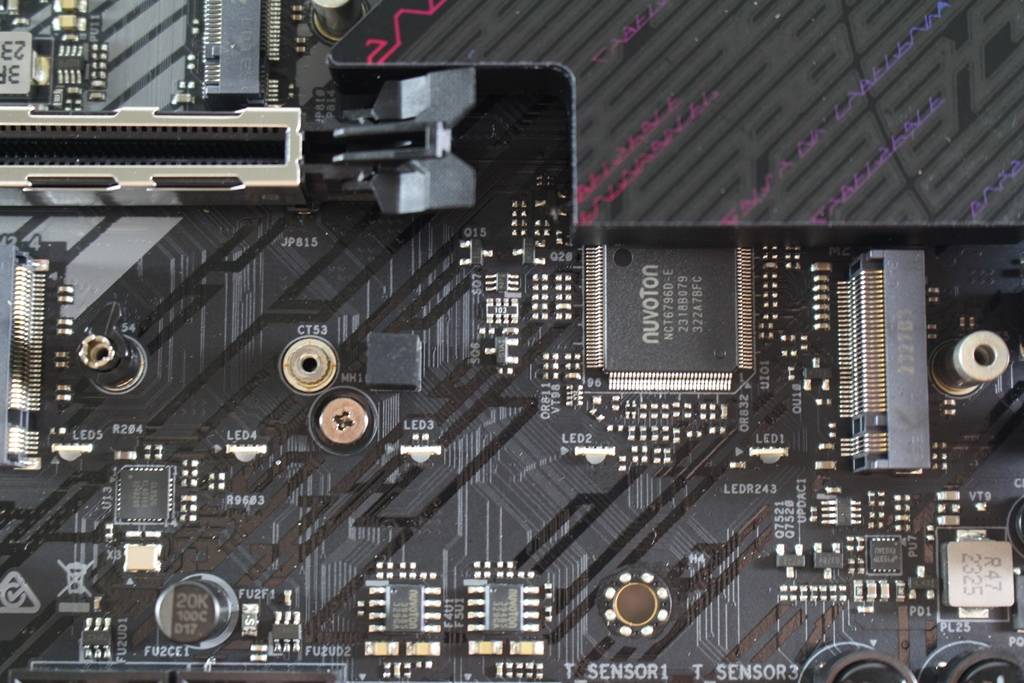

▼nuvoTon NCT6796D Super IO晶片

▼nuvoTon NCT5585D Super IO芯片

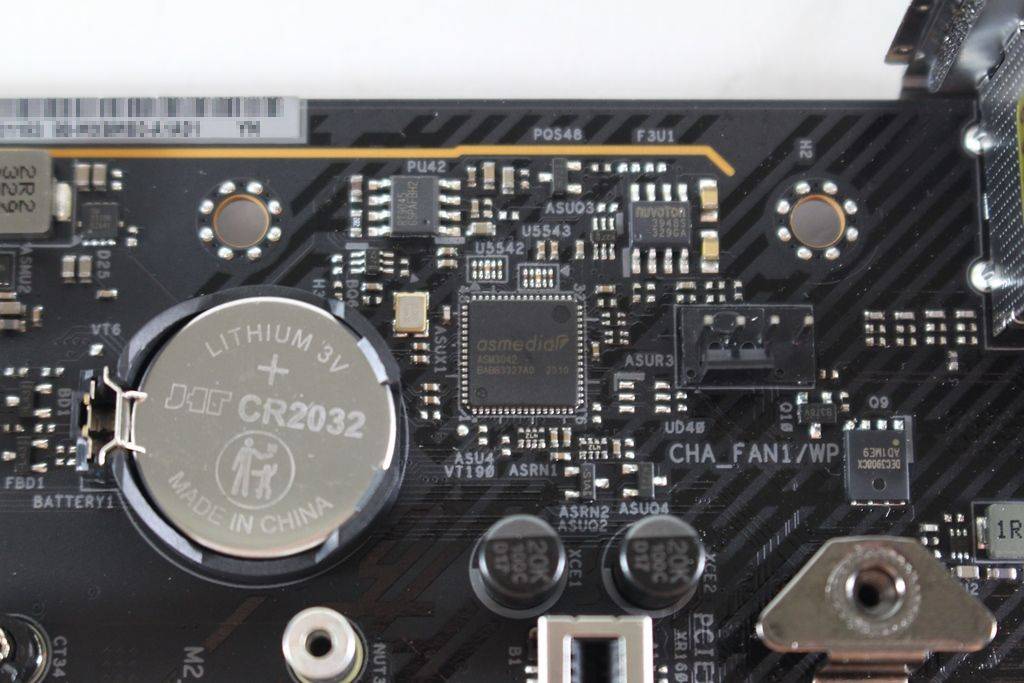

▼ASMedia ASM1074 USB3.2 Hub晶片

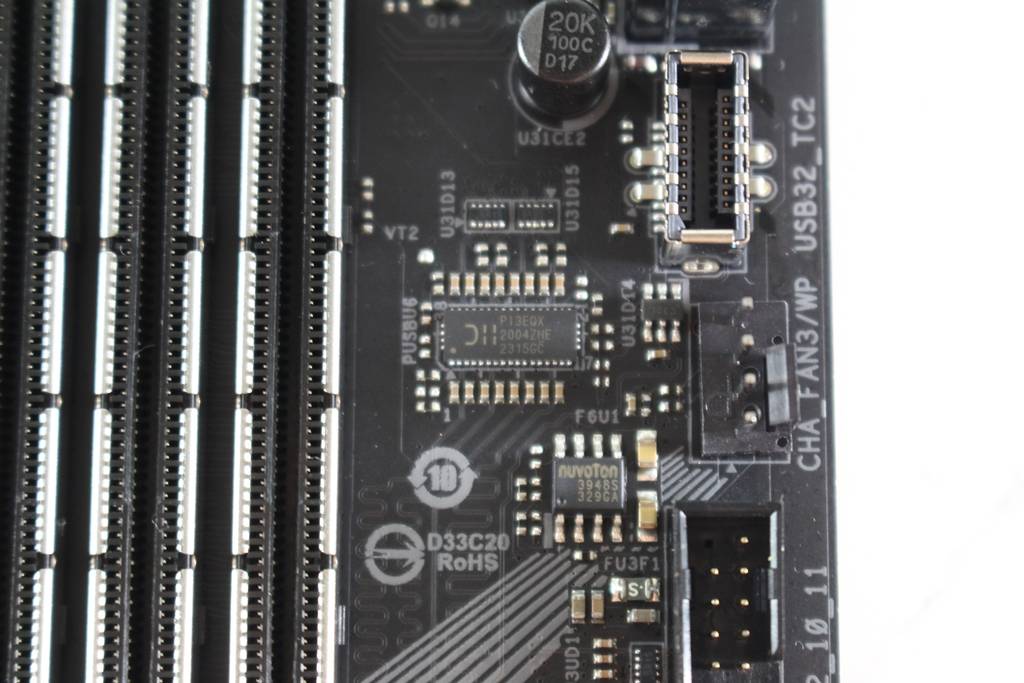

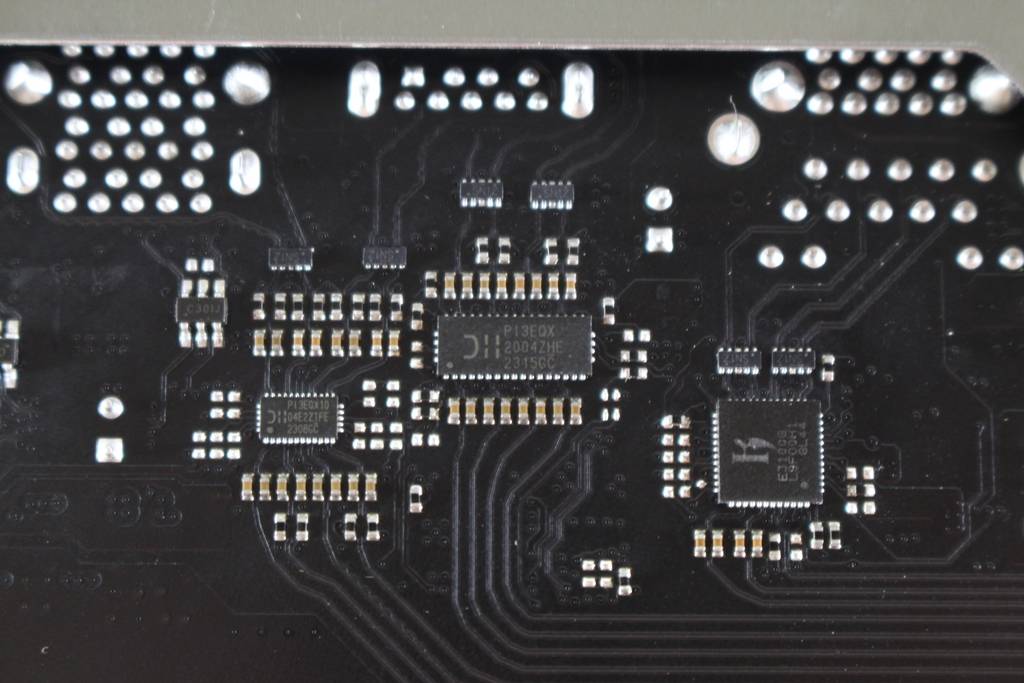

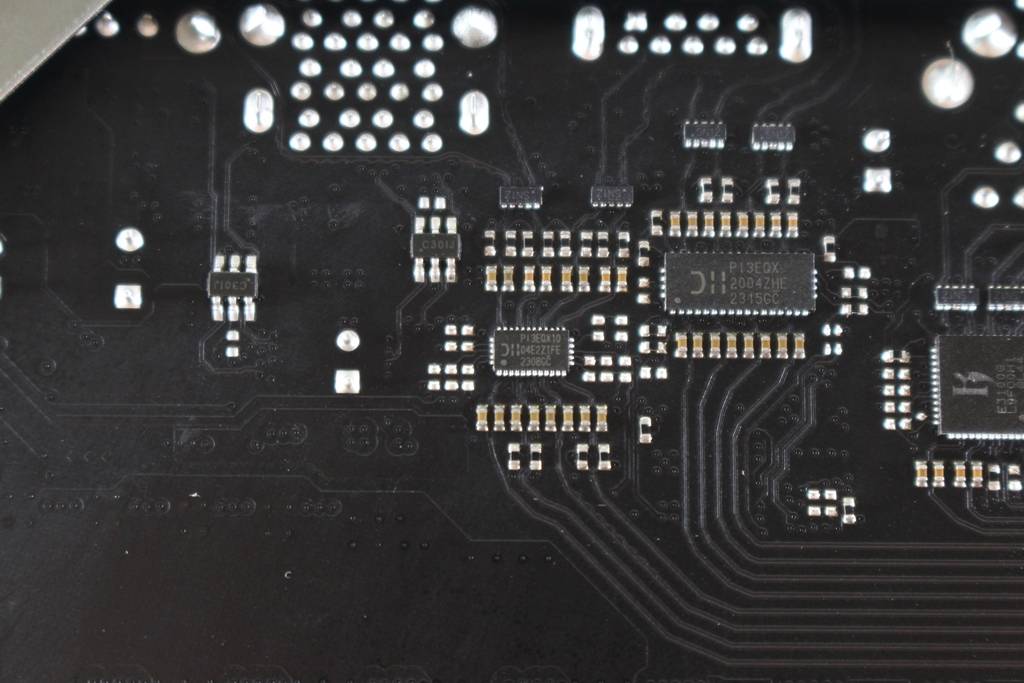

▼Pericom PI3EQX2004 USB3.2 Gen 2 Redriver芯片


▼Pericom PI3EQX1004 USB3.2 Gen 2 Redriver芯片

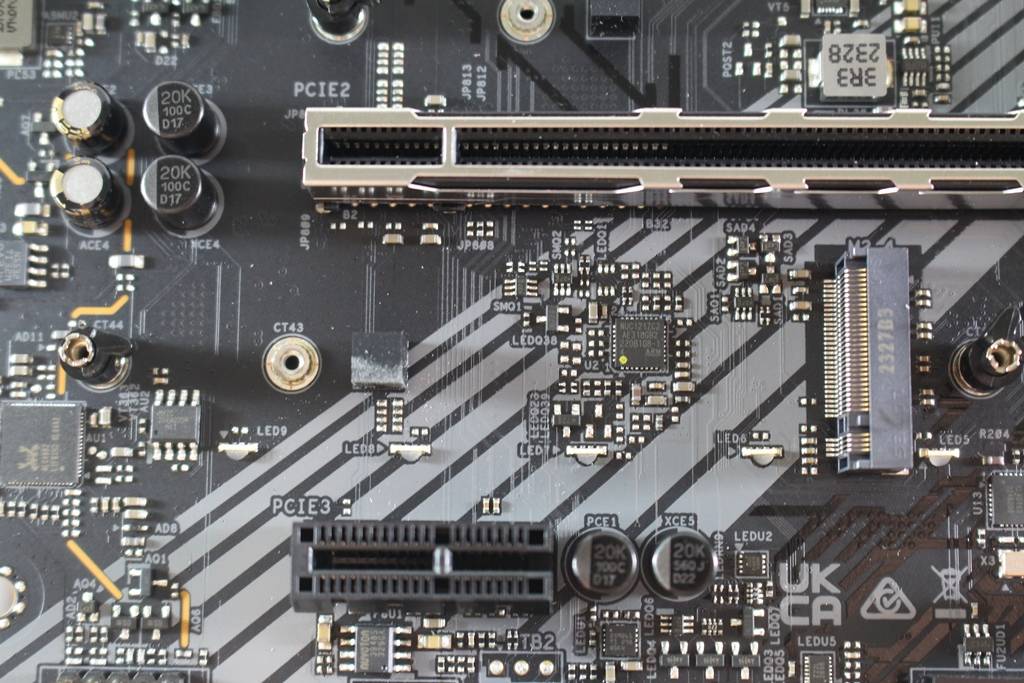

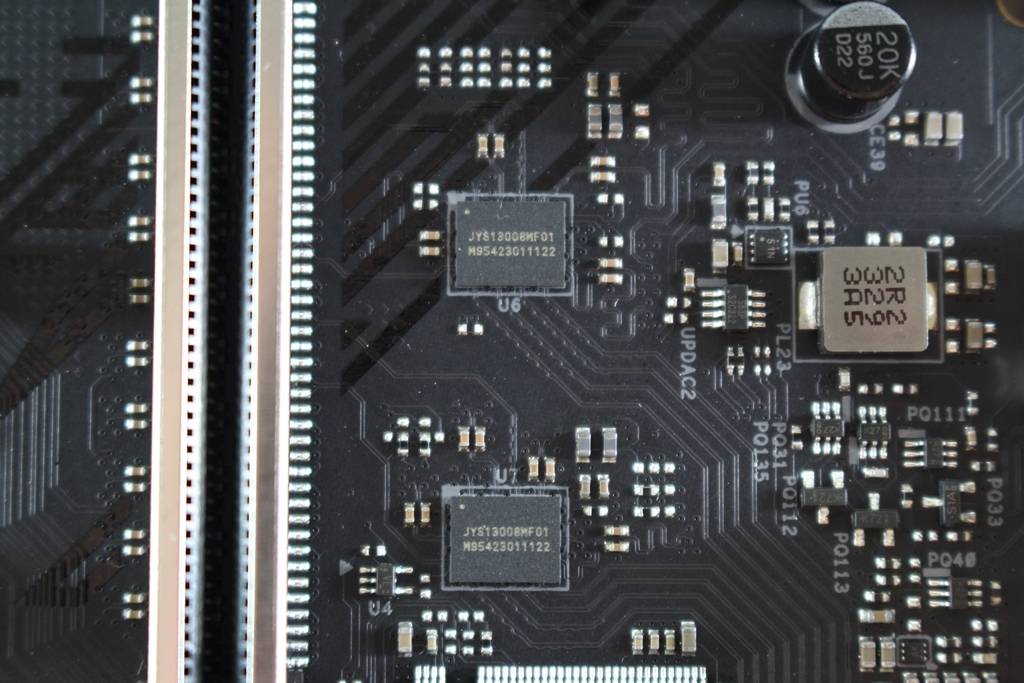

▼PCIe Gen 5切换与讯号增强芯片：JYS13008

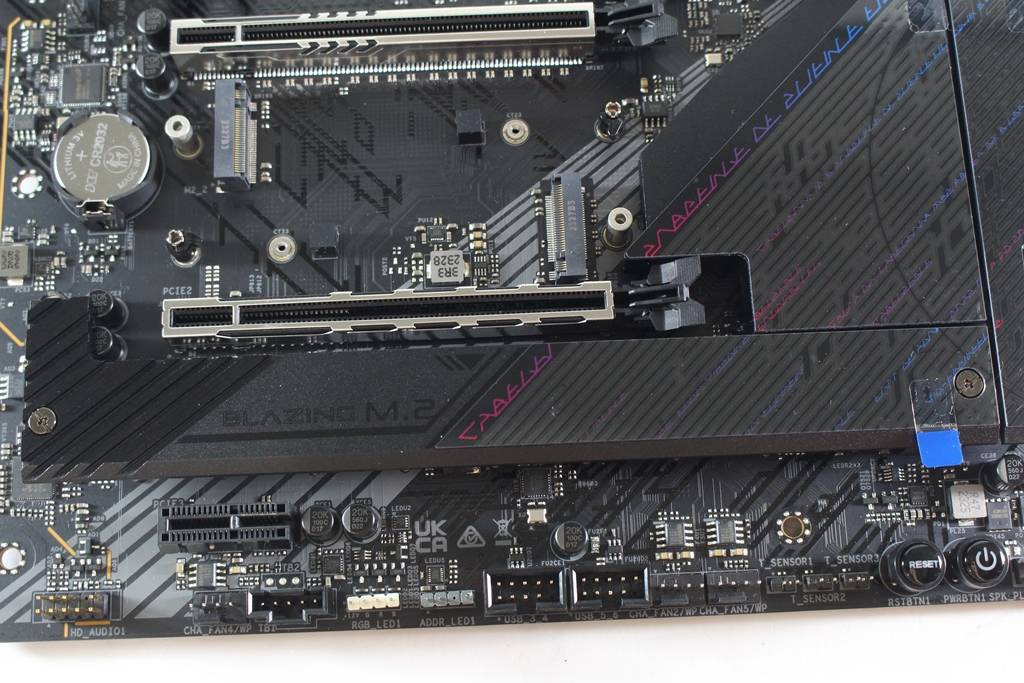

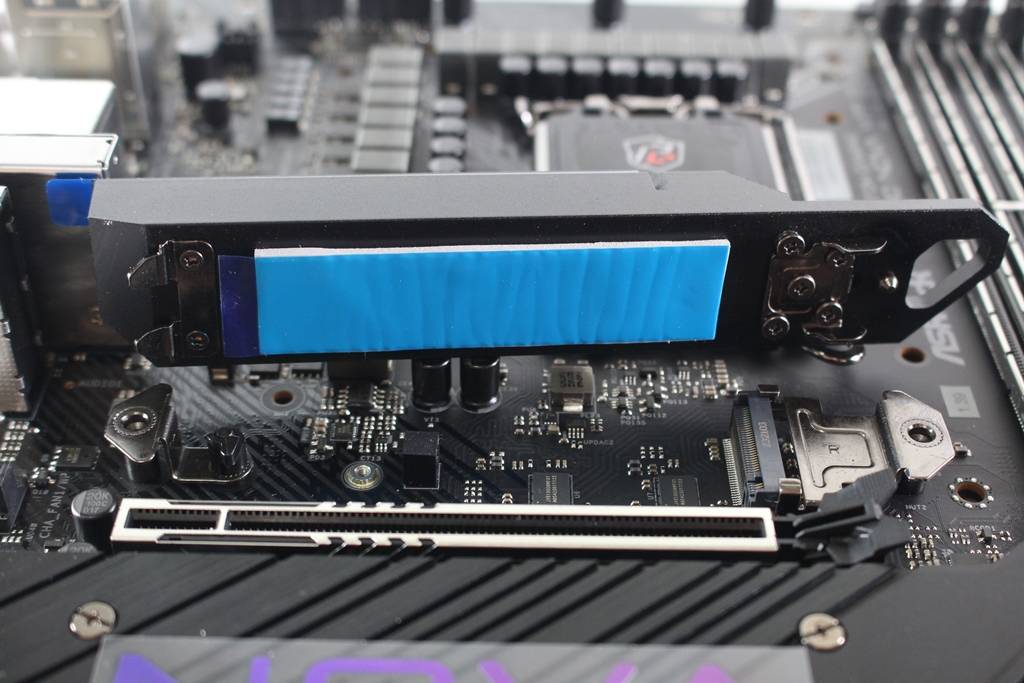

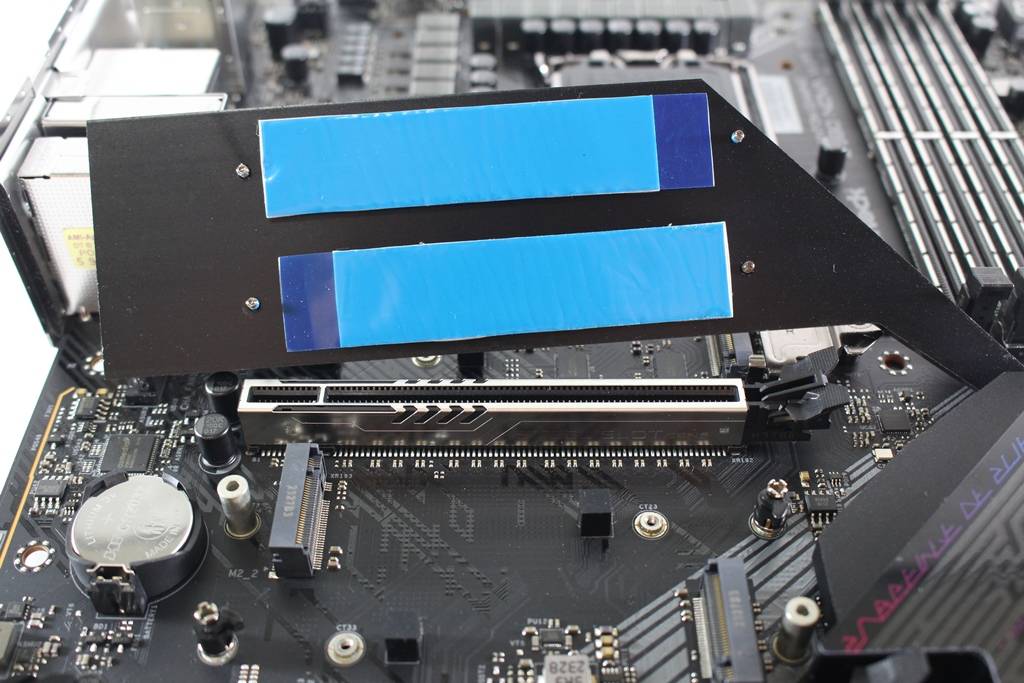

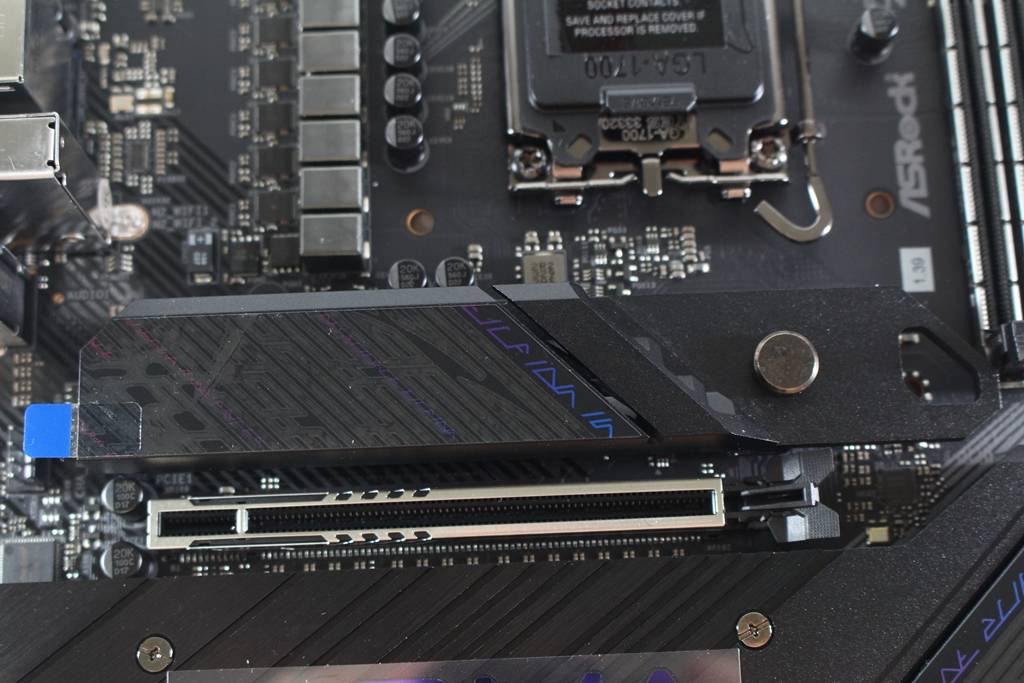

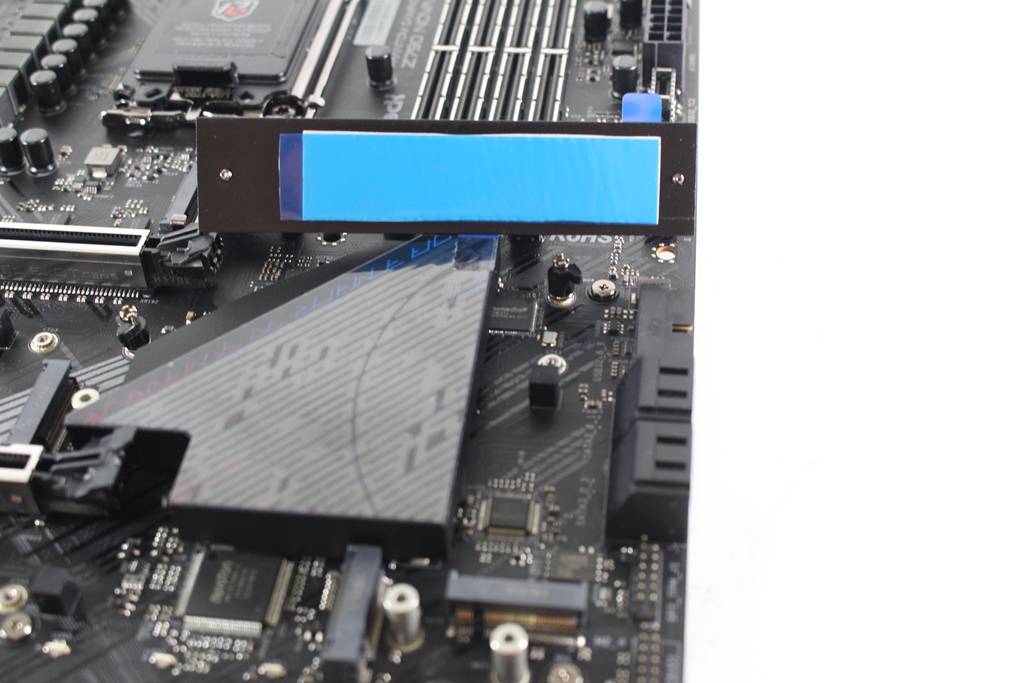

▼M.2扩充第一组是Blazing M.2支持PCIe Gen5 x4讯号，最大长度支持到2280，提供免螺丝固定，有全覆盖式散热片，散热片也是免螺丝固定，安装超方便

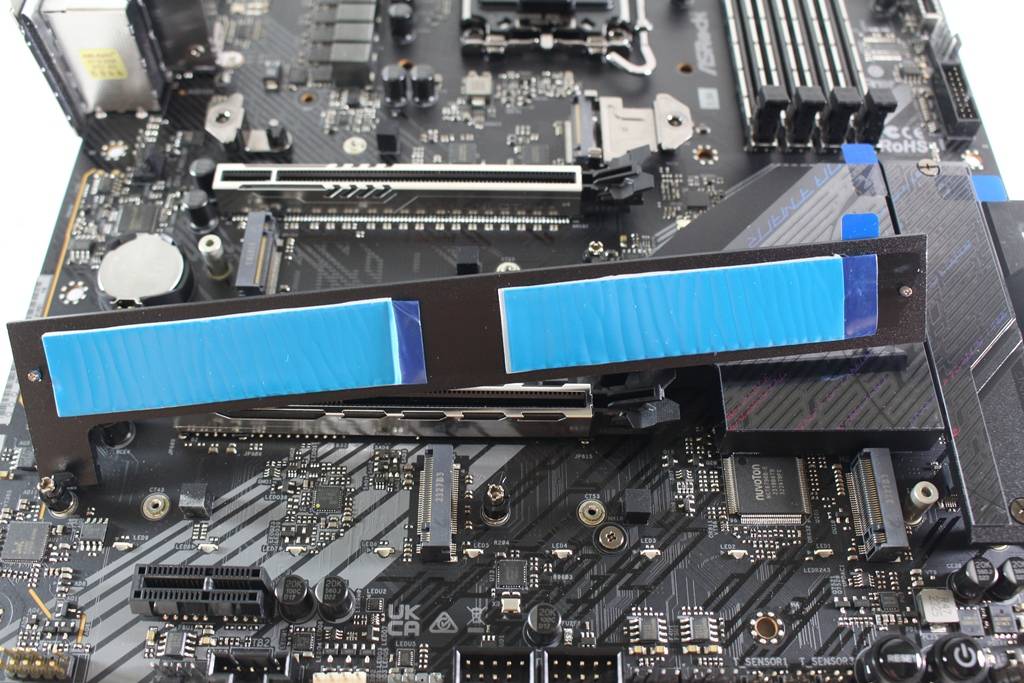

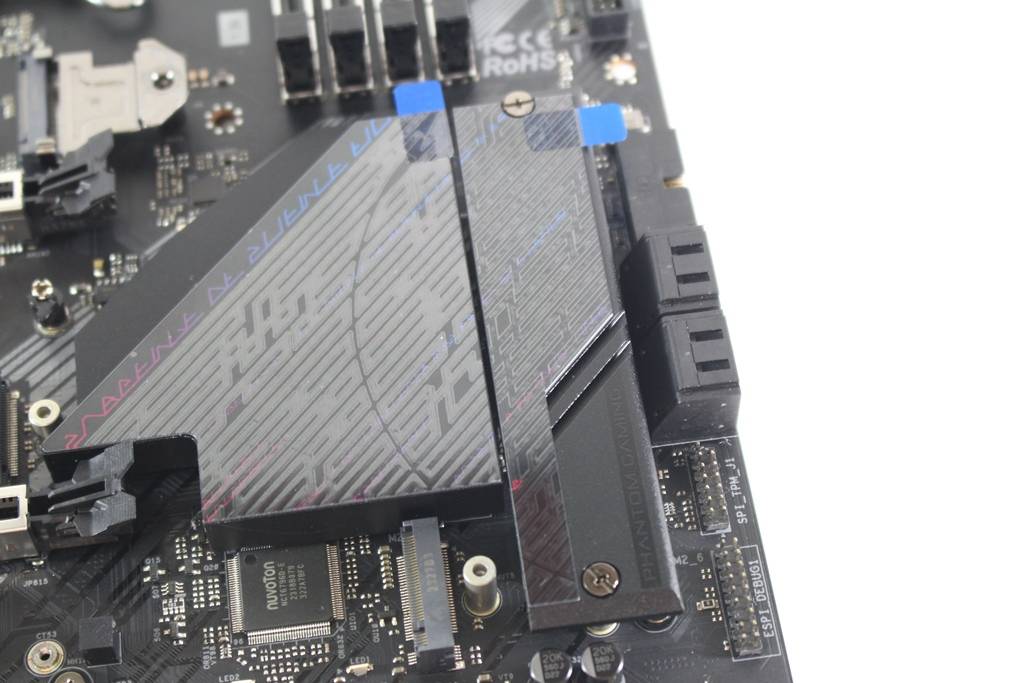

▼第二组与第三组为Hyper M.2提供PCIe Gen4 x4讯号，共用一组全覆盖式散热片，最大长度支持到2280，提供免螺丝固定

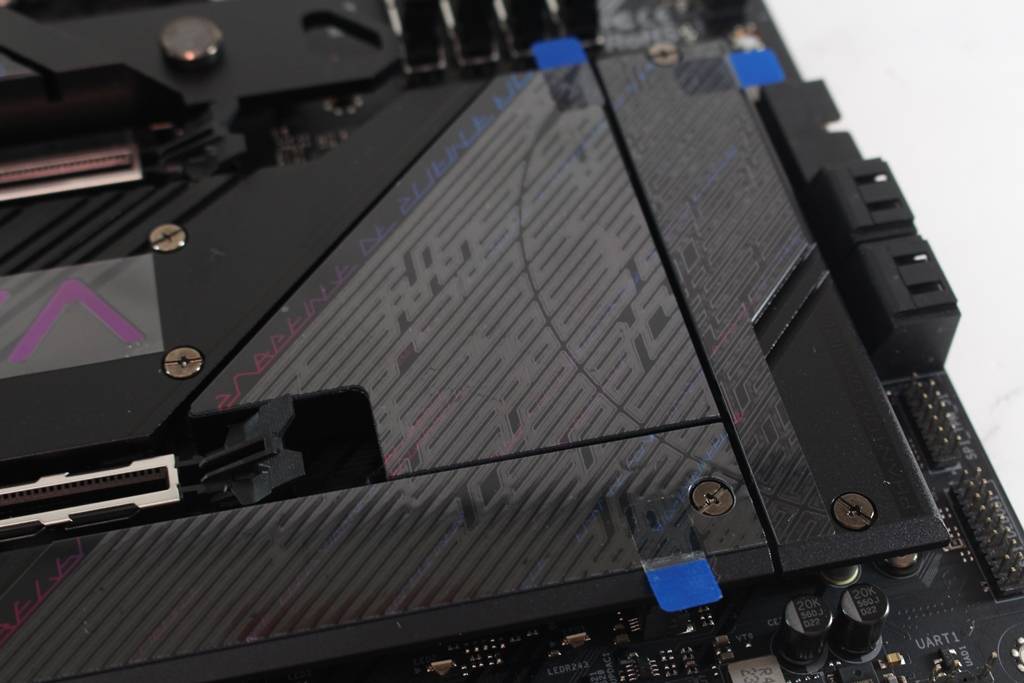

▼第四组与第五组为Hyper M.2提供PCIe Gen3 x4讯号，第五组还支持SATA讯号，共享一组全覆盖式散热片，最大长度支持到2280，提供免螺丝固定




▼第六组为Hyper M.2提供PCIe Gen4 x4讯号，有全覆盖式散热片，最大长度支持到2280，提供免螺丝固定

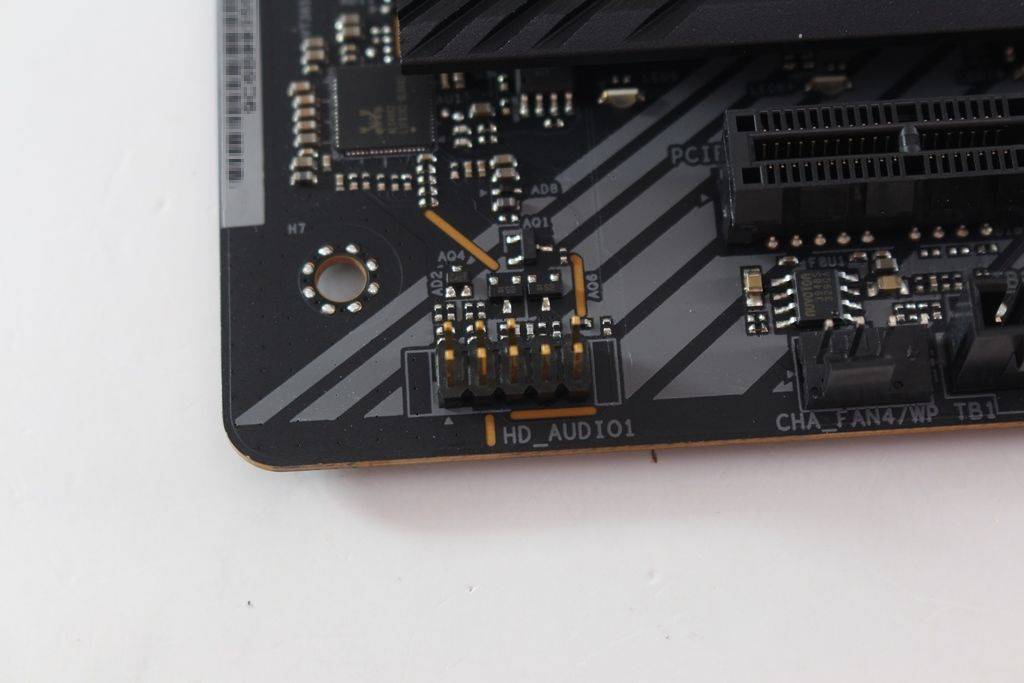

▼前置Audio插Pin

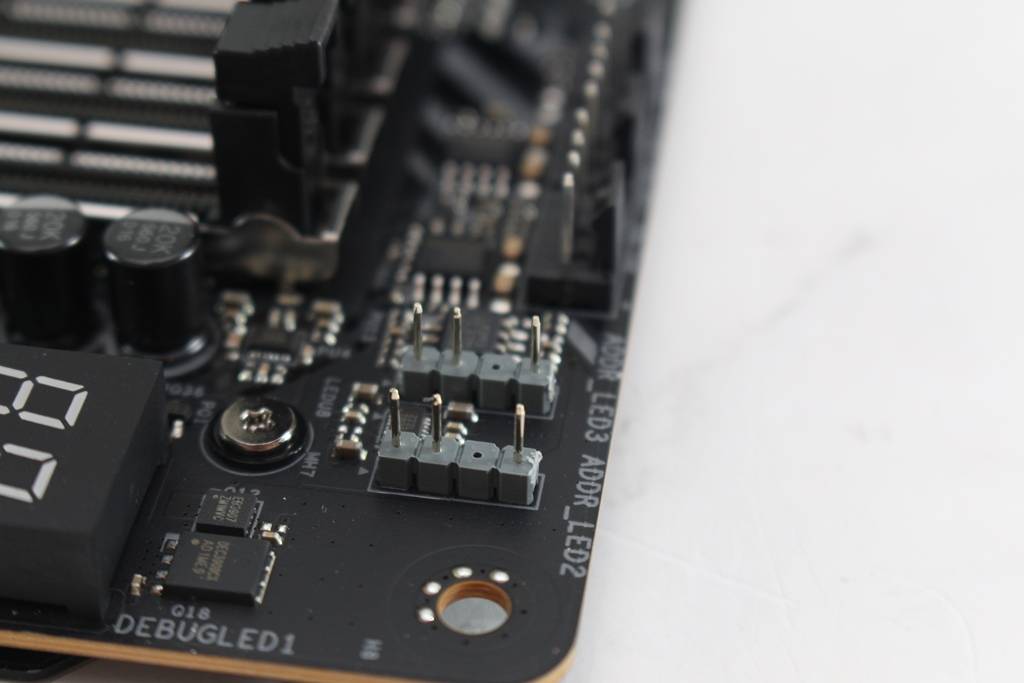

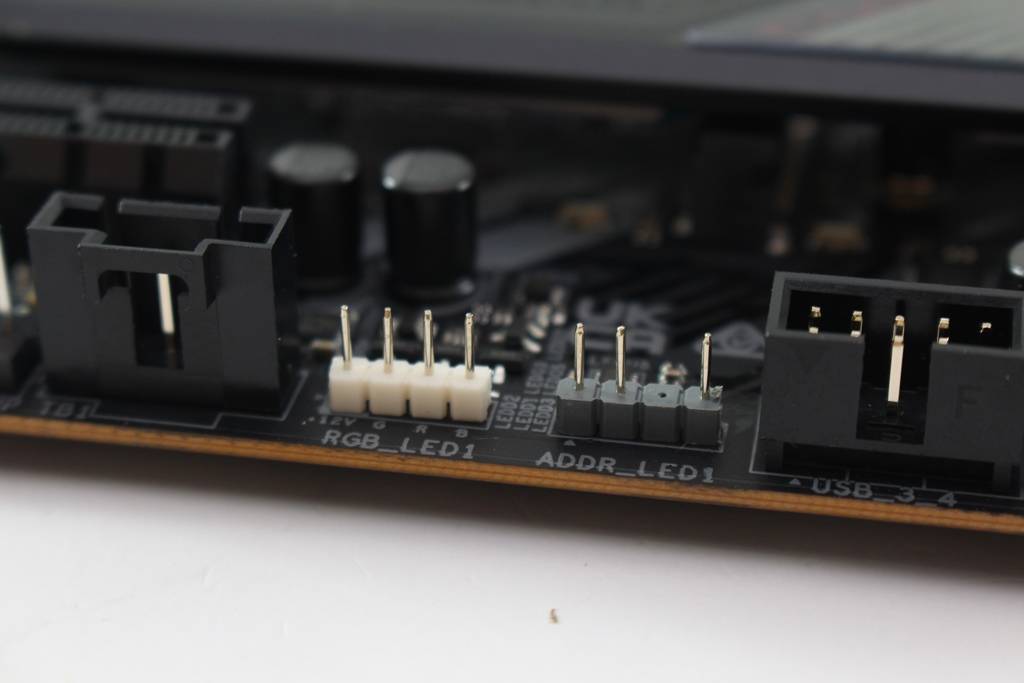

▼一组RGB LED控制与三组可寻址addressable RGB LED插Pin

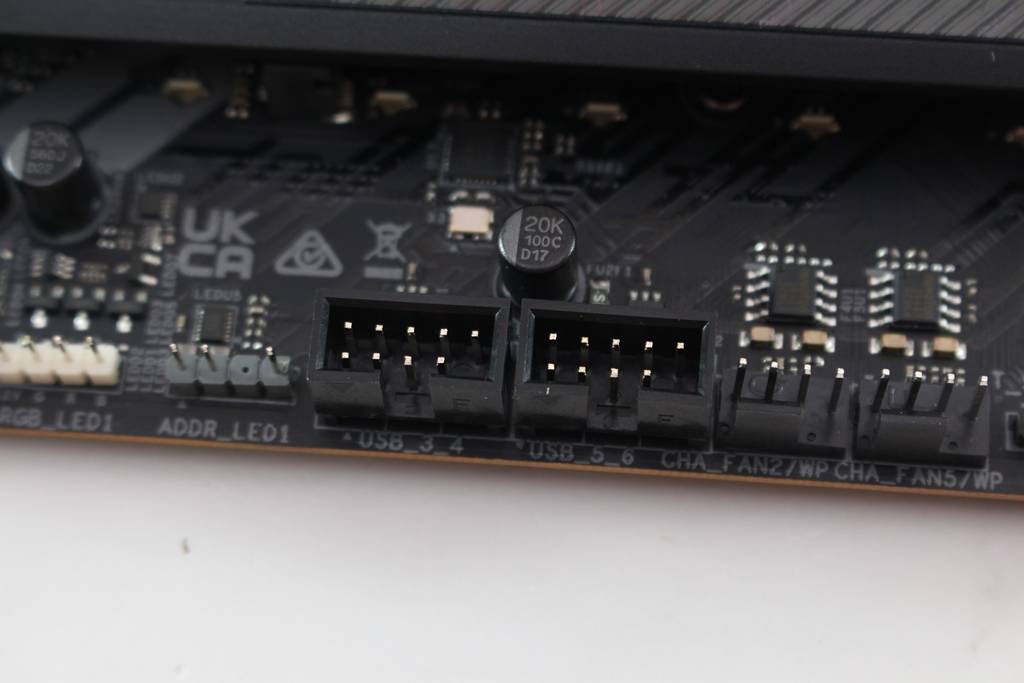

▼四组前置USB 2.0插Pin

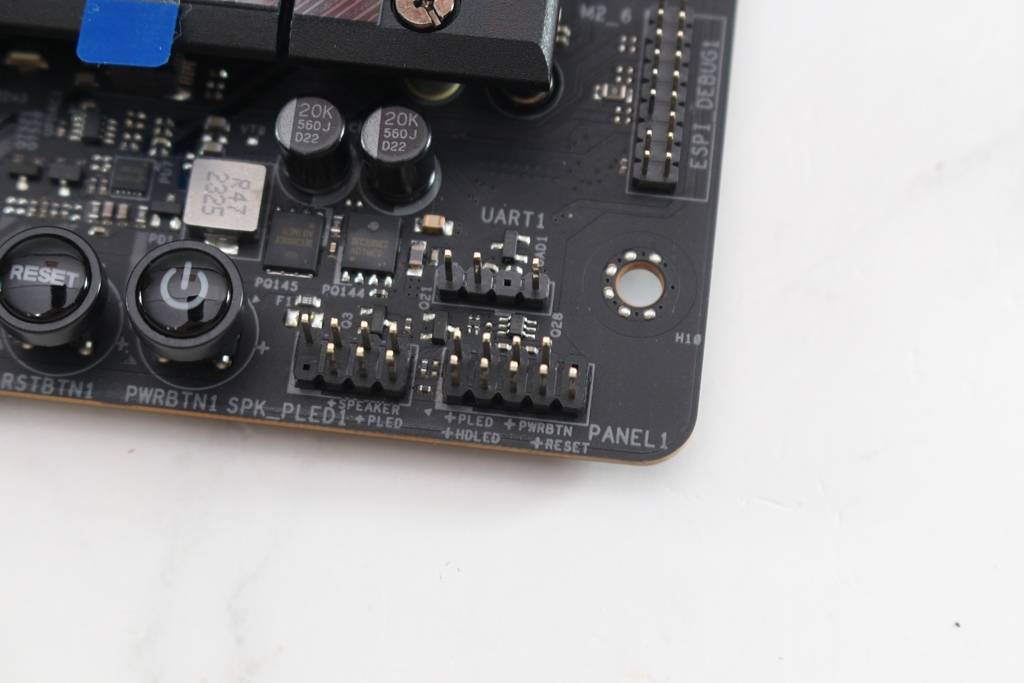

▼前置面板插Pin

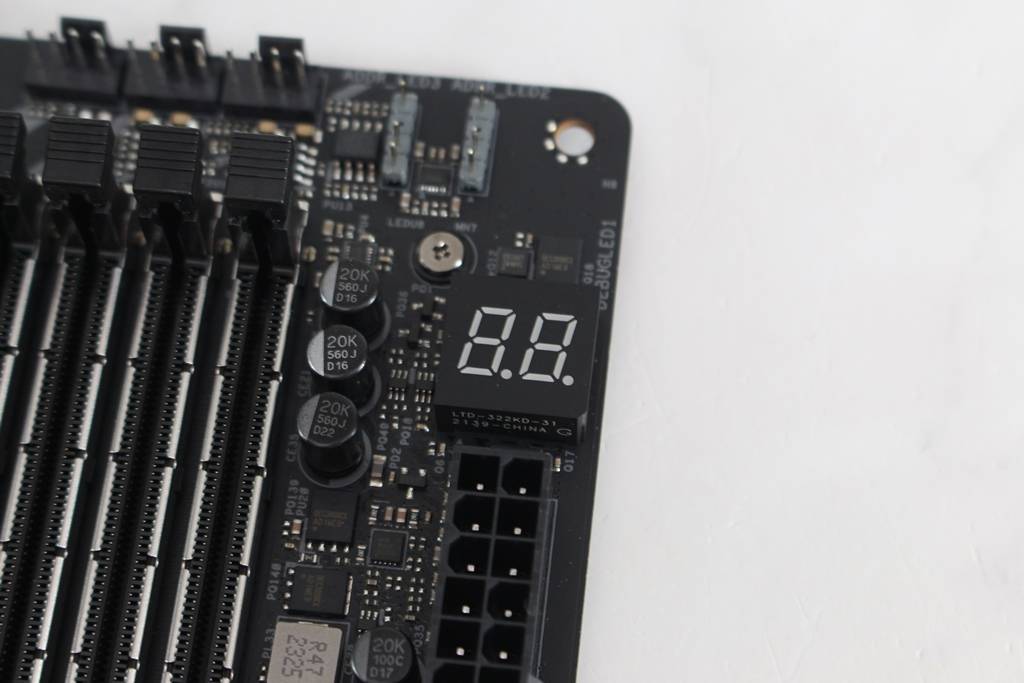

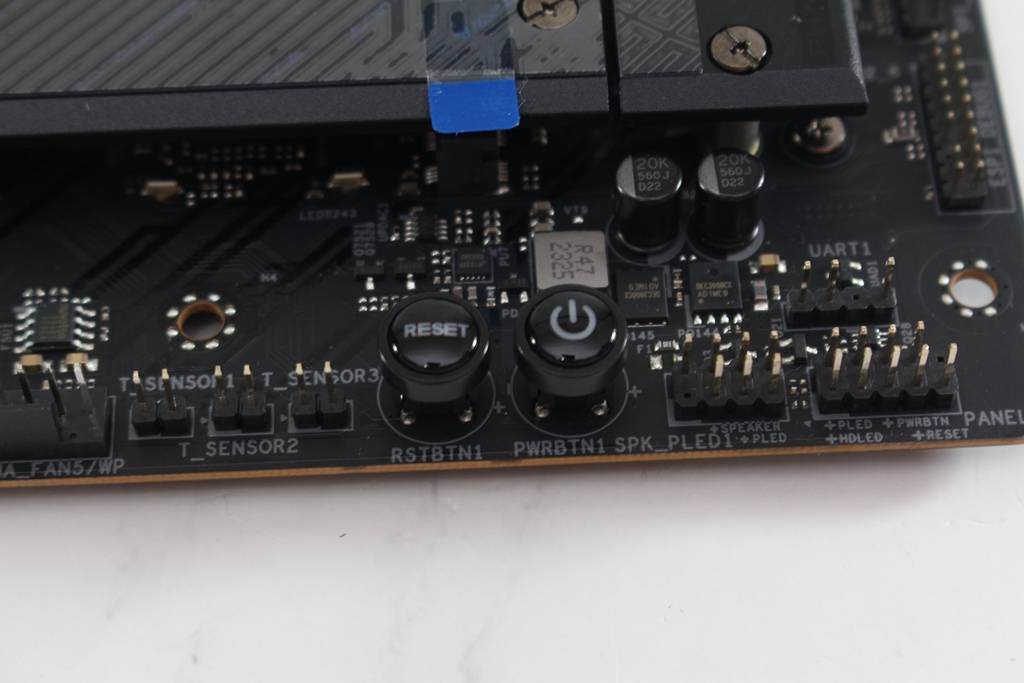

▼电源开关、Reset开关与80 Port Debug灯号

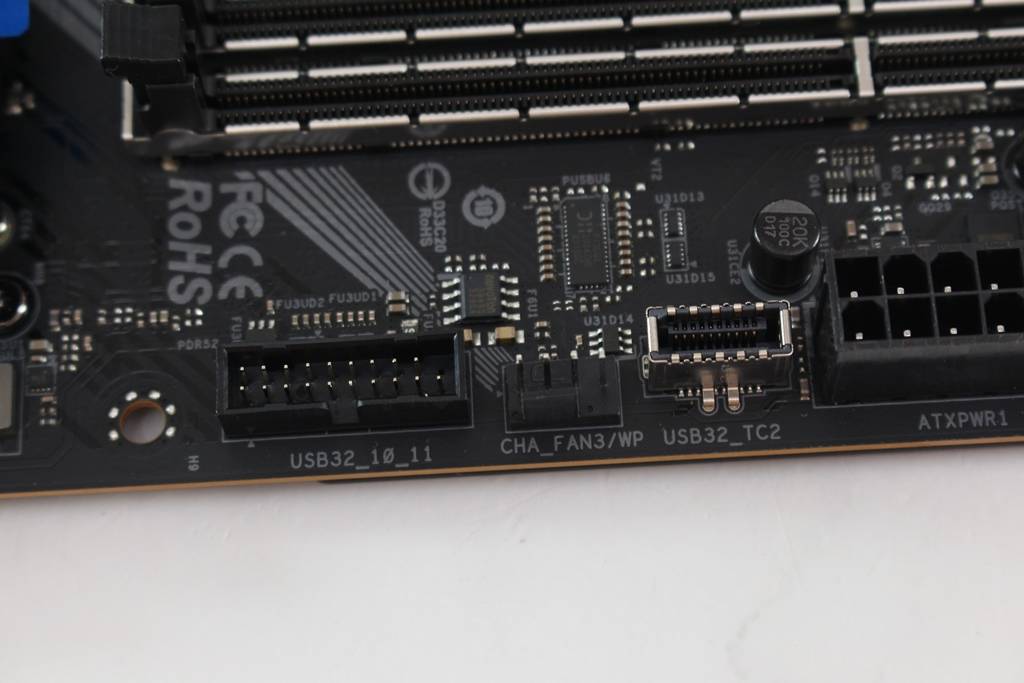

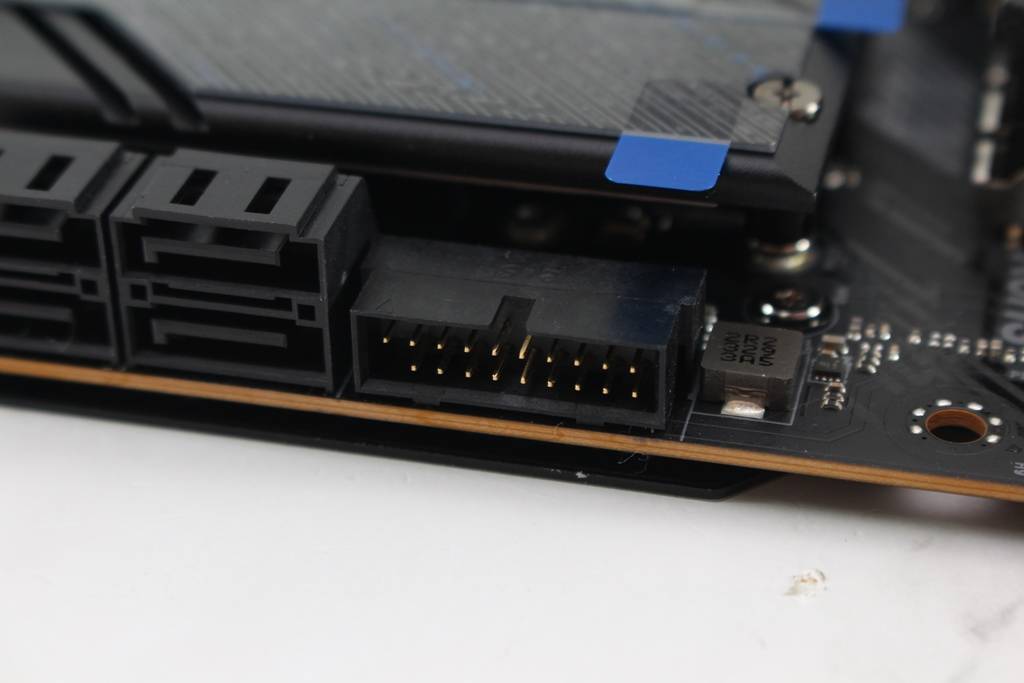

▼四组前置USB 3.2插Pin与前面板USB 3.2 Gen2 x2 Type-C接头

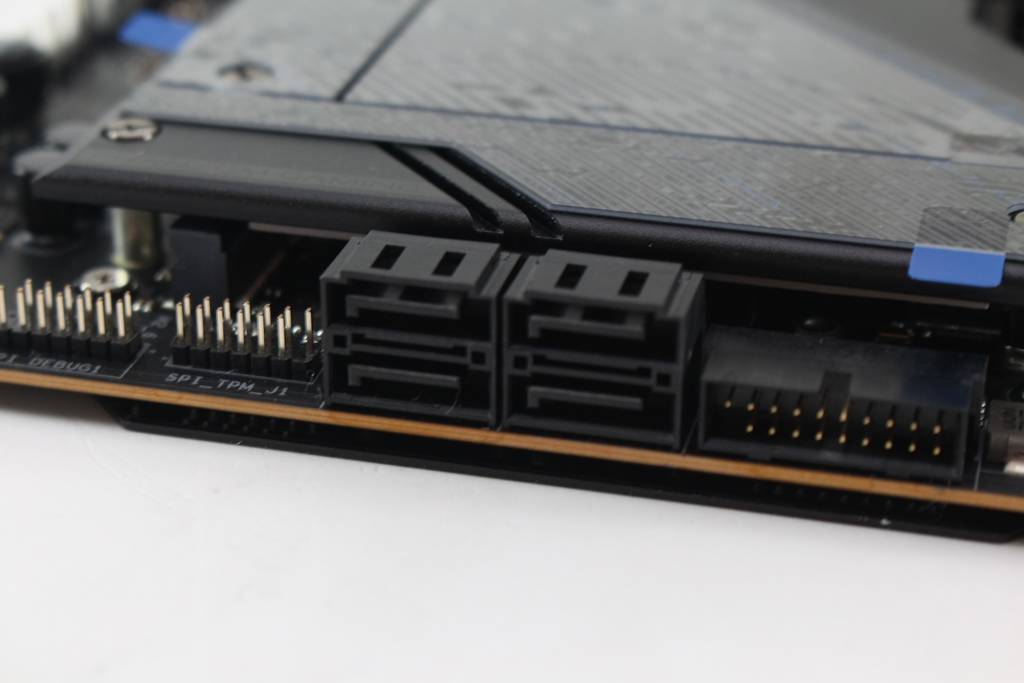

▼SATA部分为四组SATA 6Gb/s

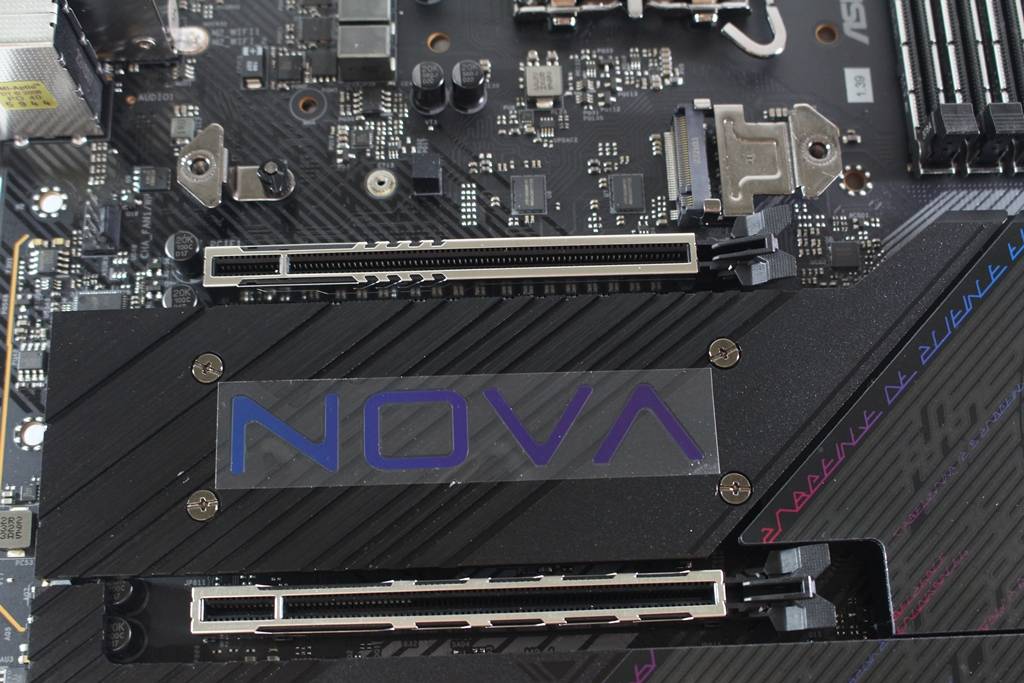

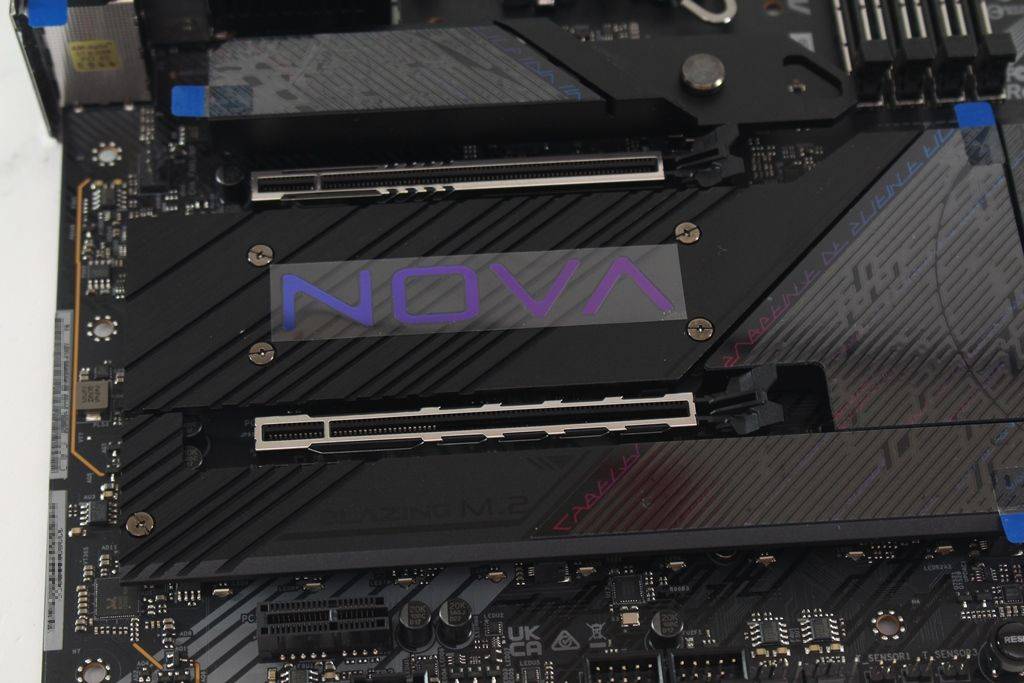

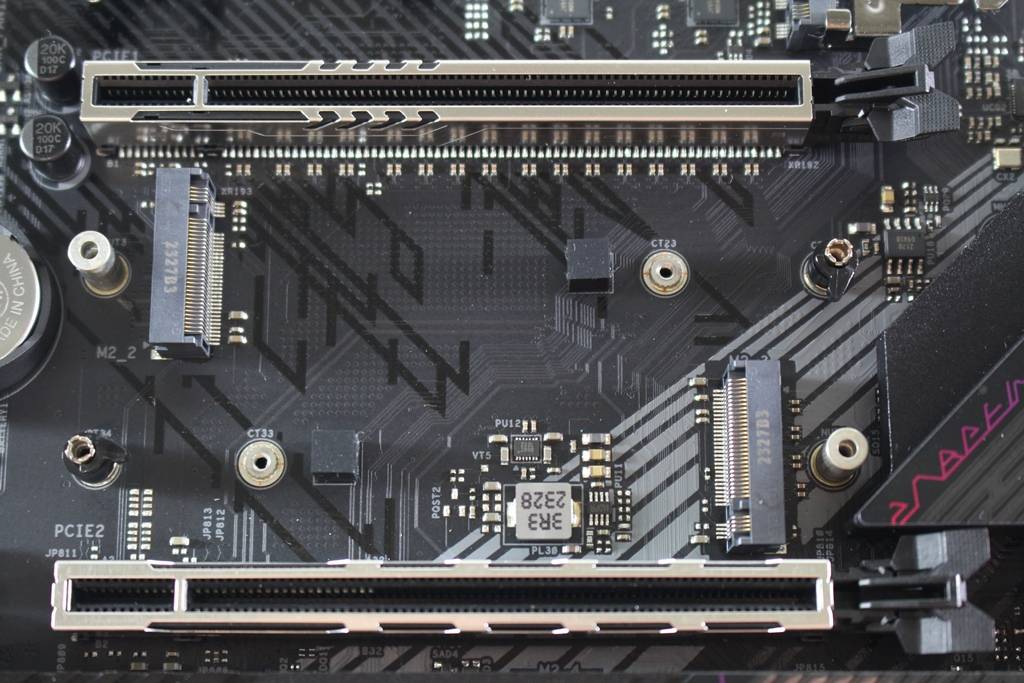

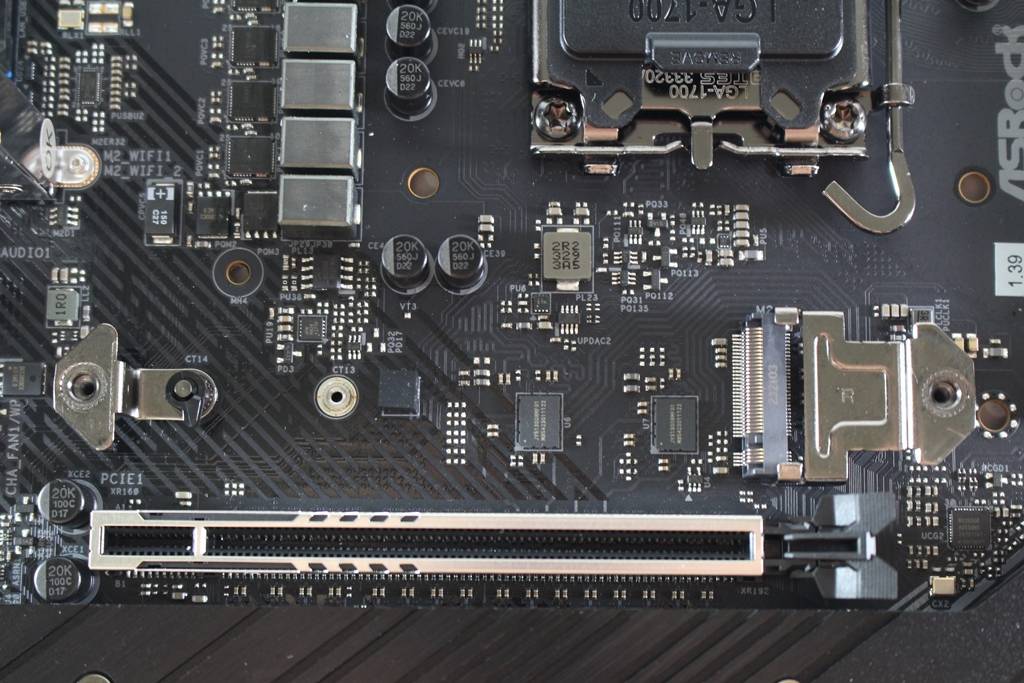

▼PCIe扩展槽一览

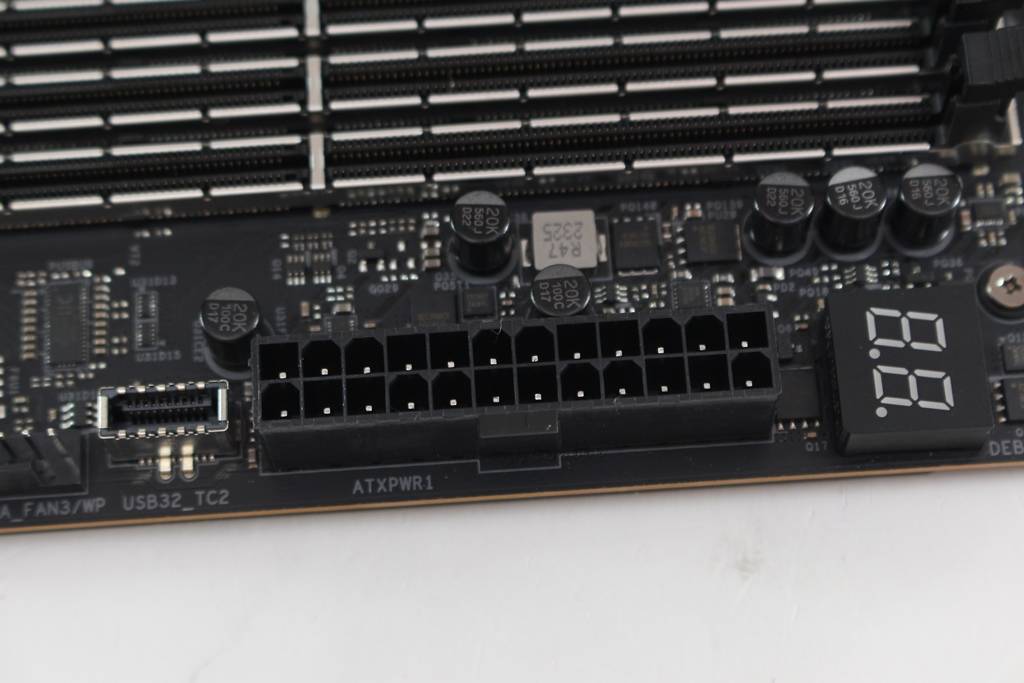

▼主板为20+4 Pin电源供电

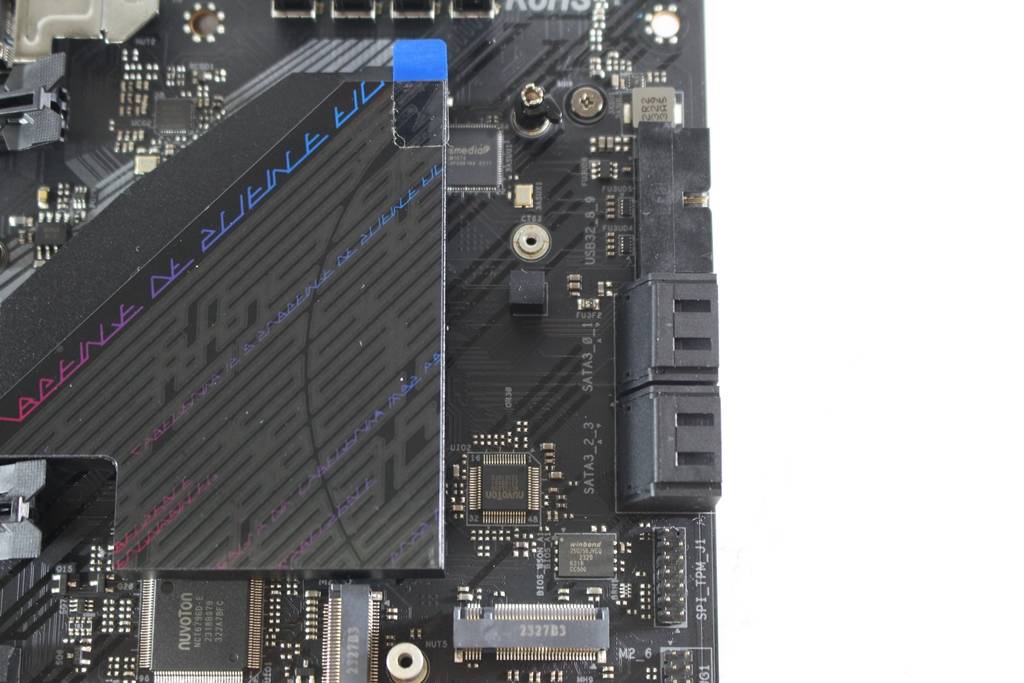

▼Z790 PCH散热片

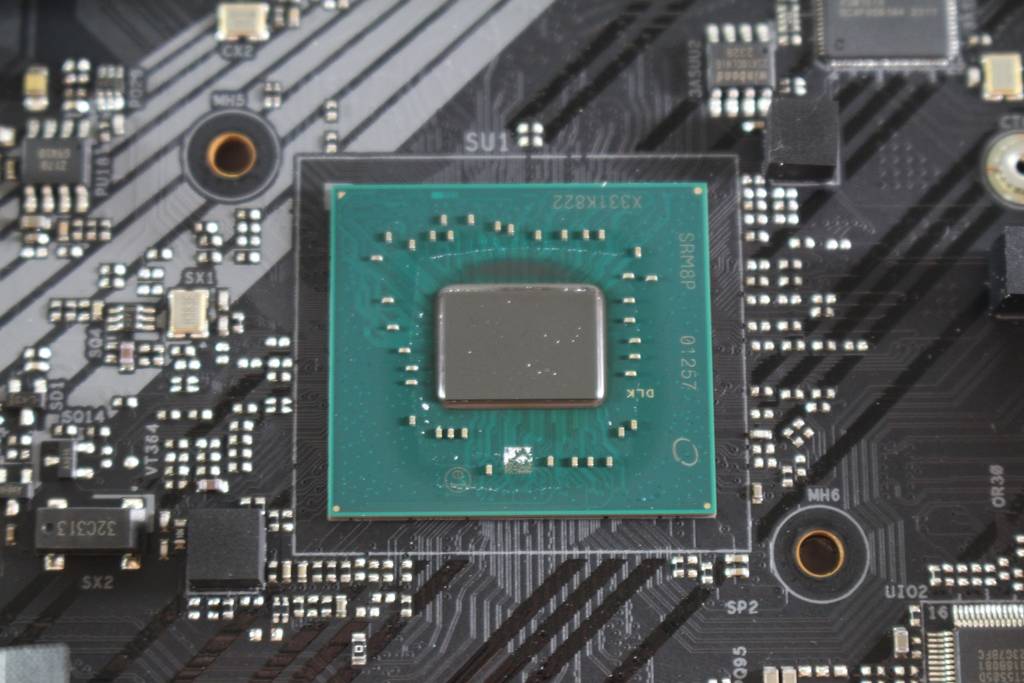

▼Z790 PCH

BIOS设定简单介绍

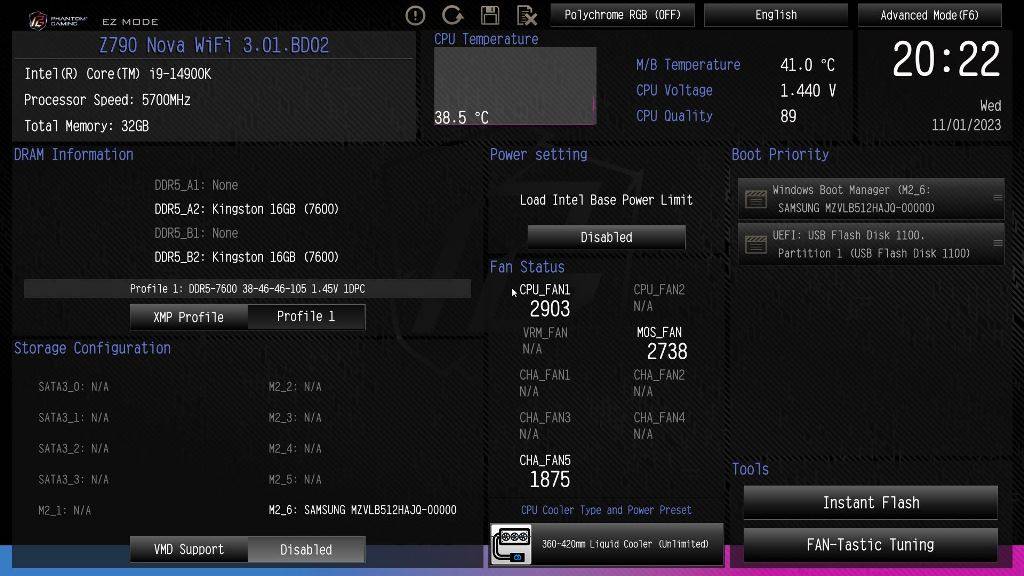

BIOS默认为Easy模式可看到整个主板状态总览

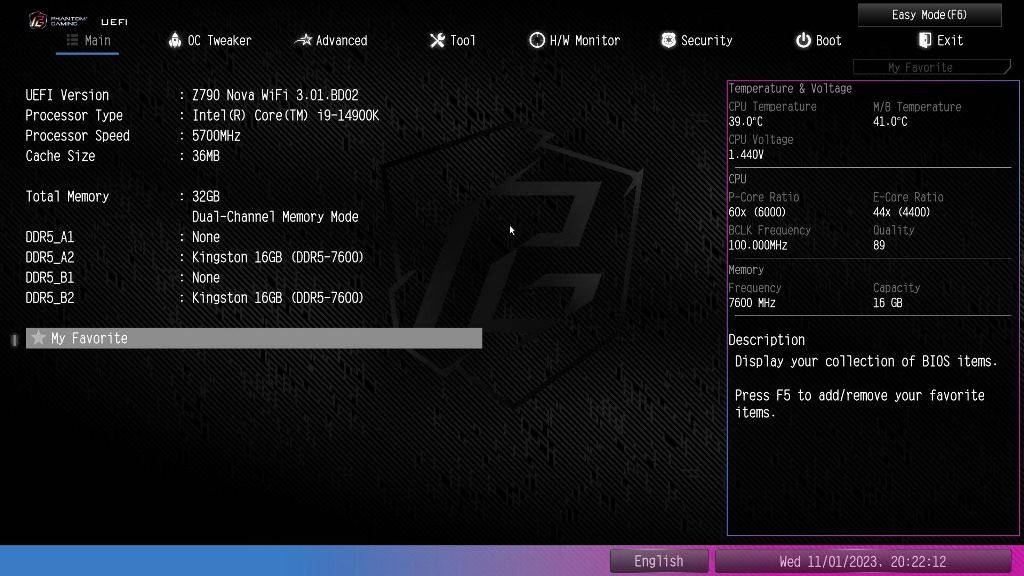

▼第一面为基本系统状态显示，CPU型号、工作时脉，内存工作时脉与容量

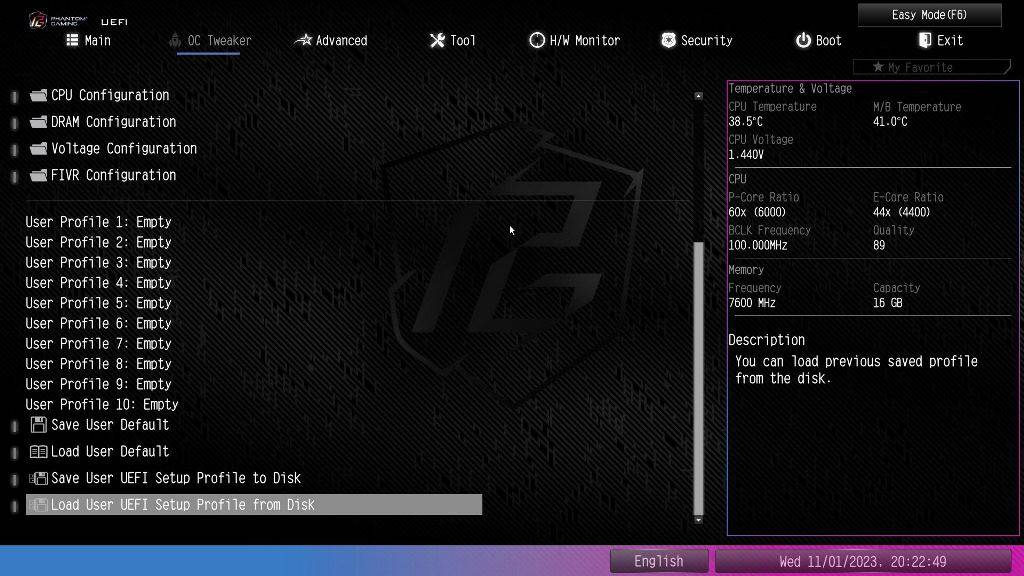

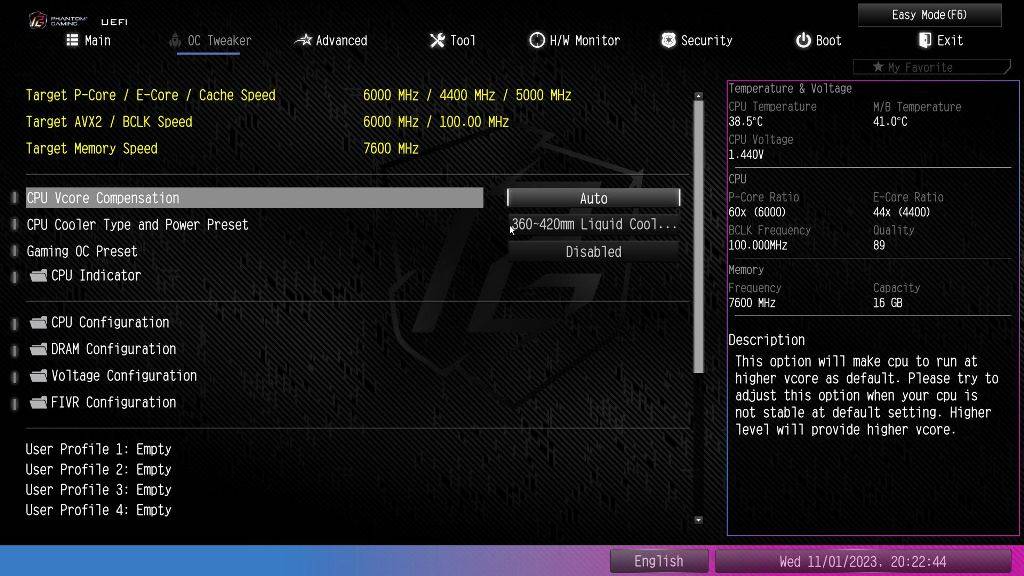

▼超频调校页面可设定所有超频

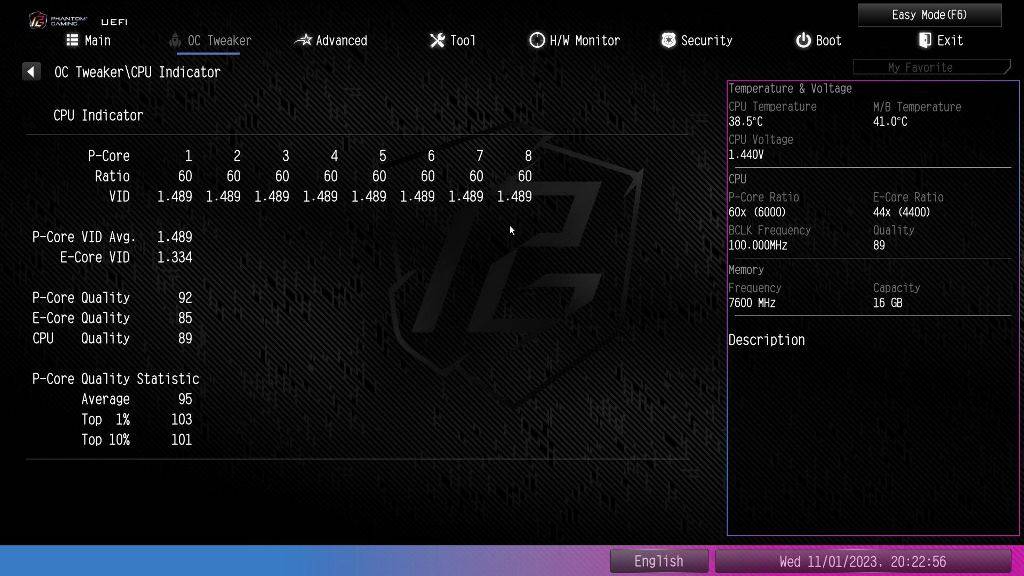

▼CPU体质检测

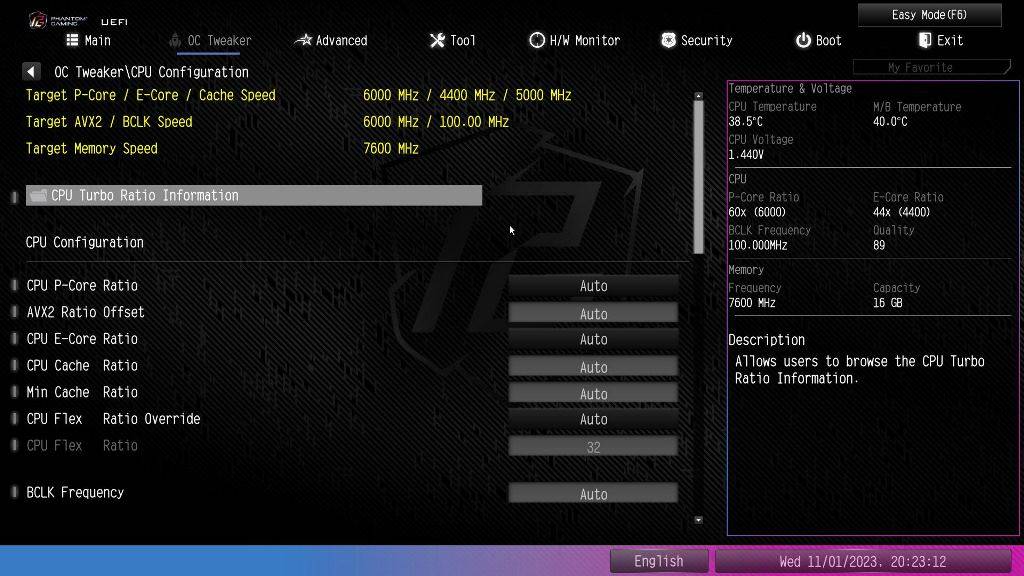

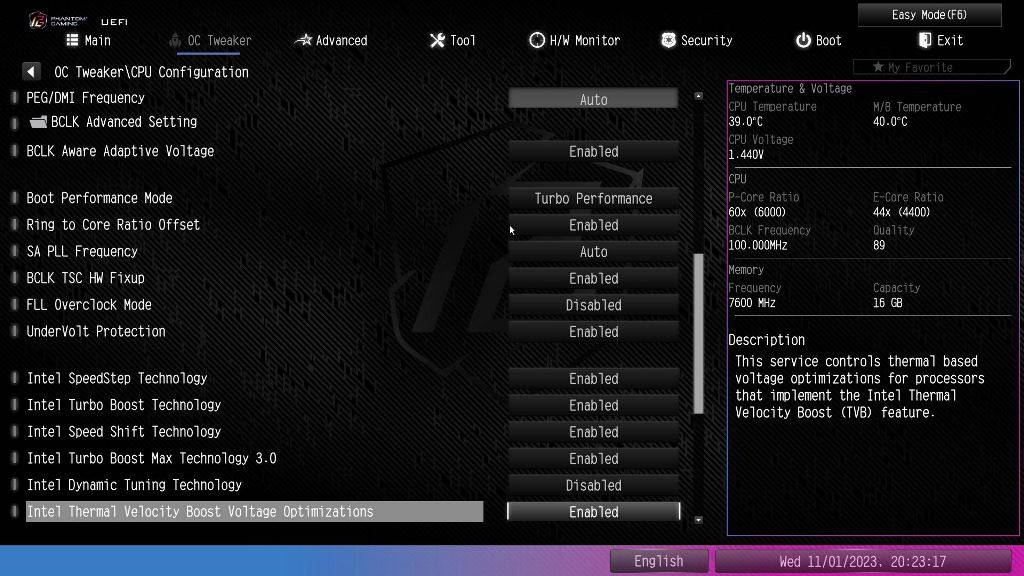

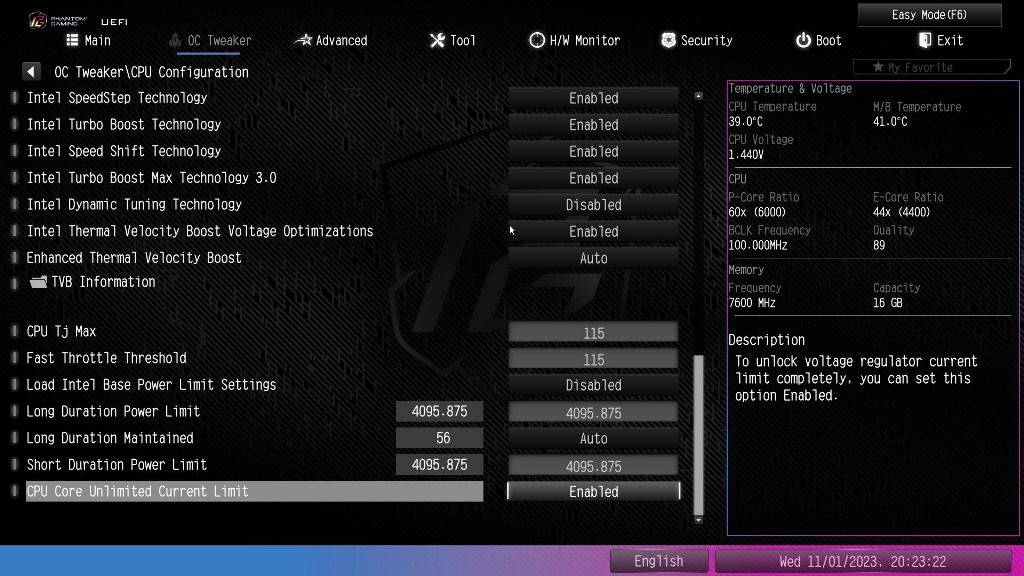

▼CPU超频选项一览

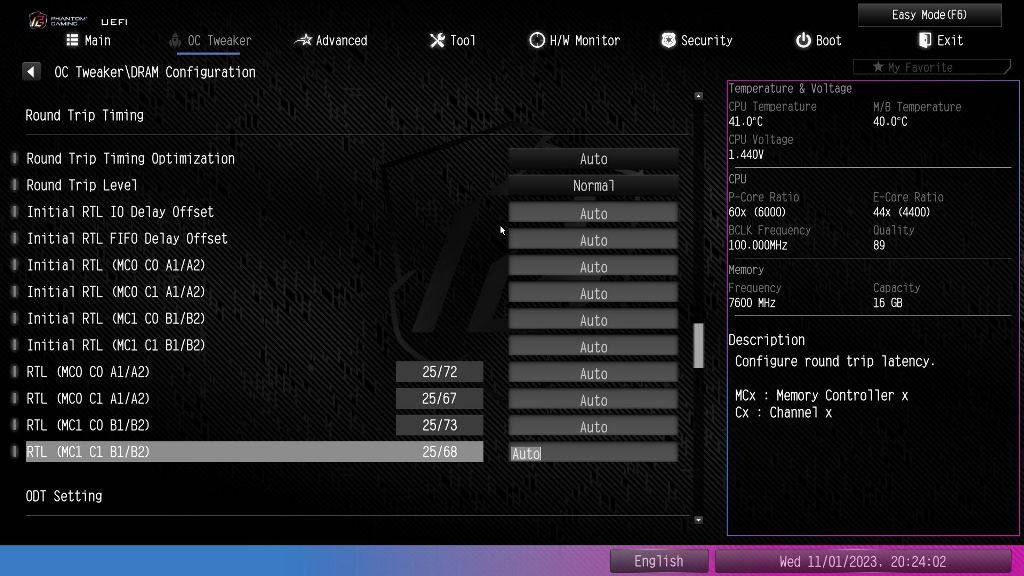

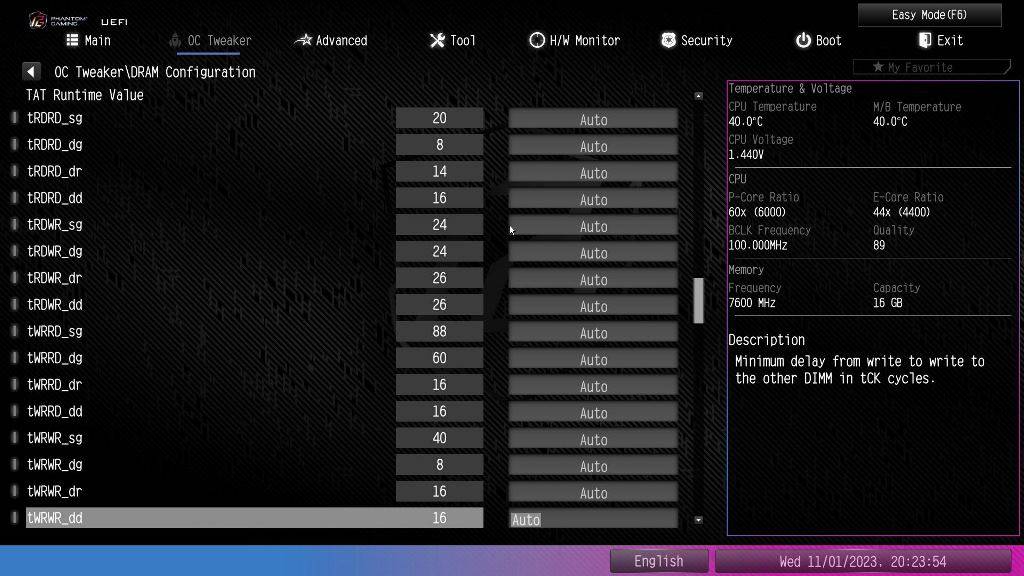

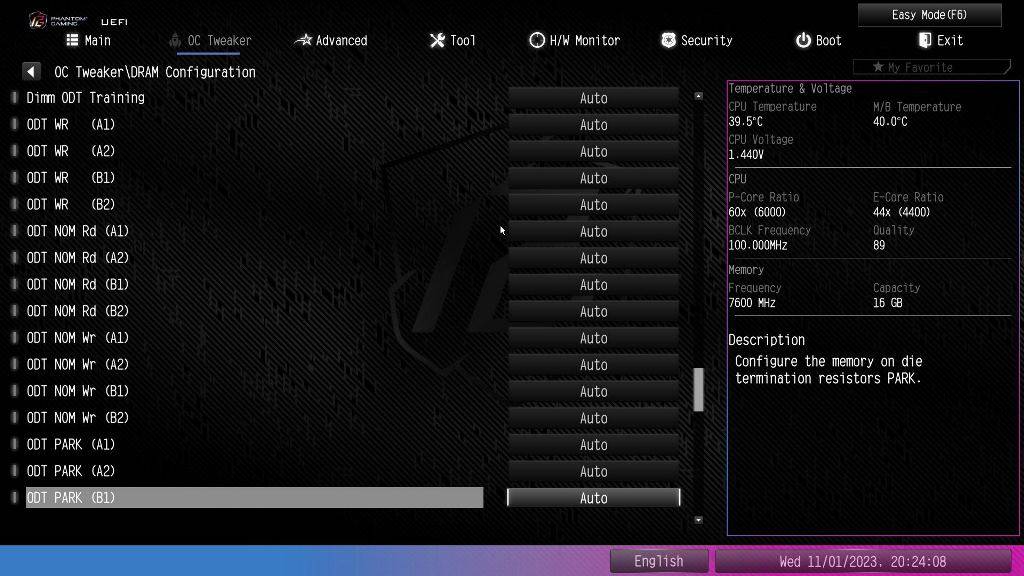

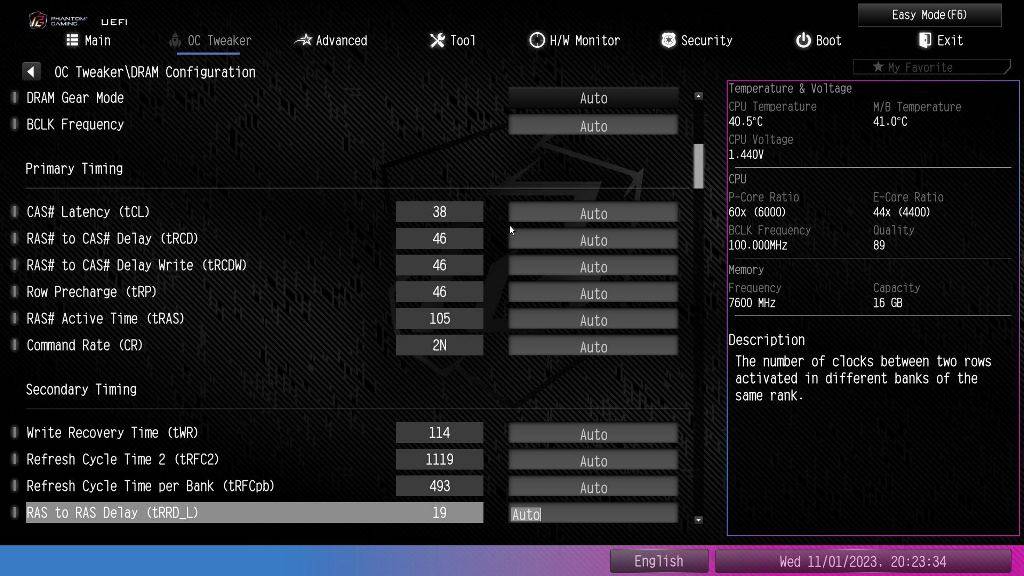

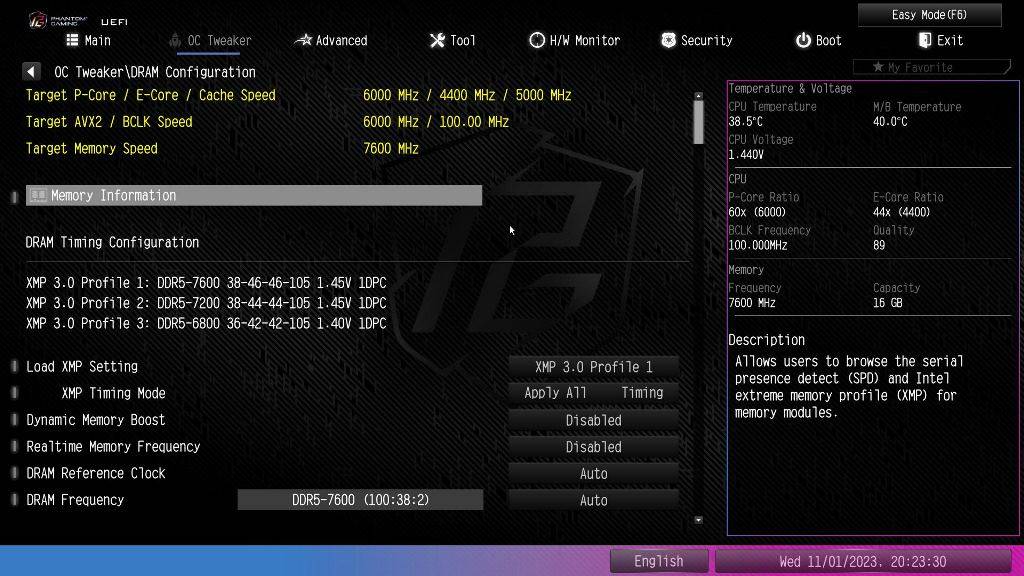

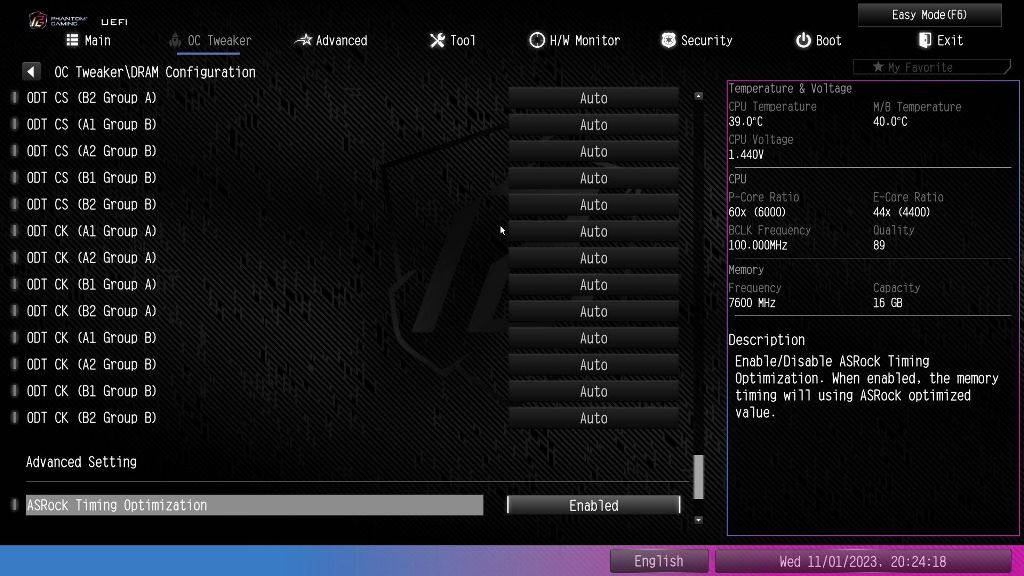

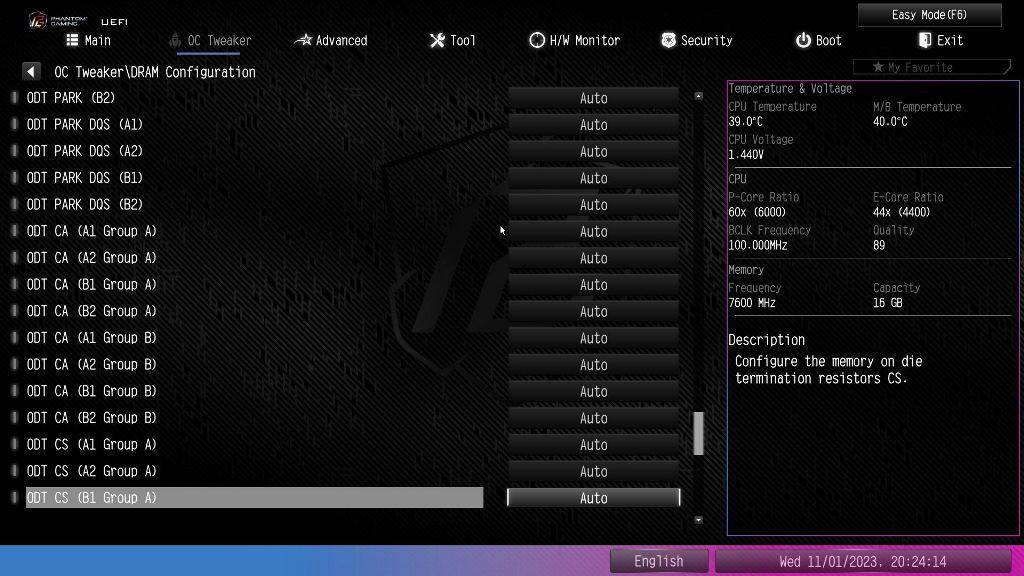

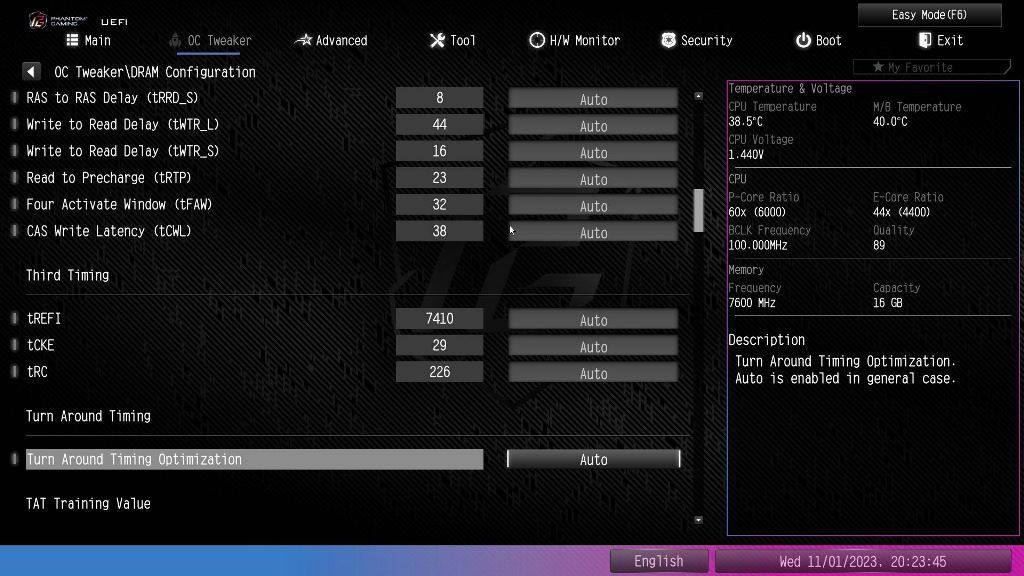

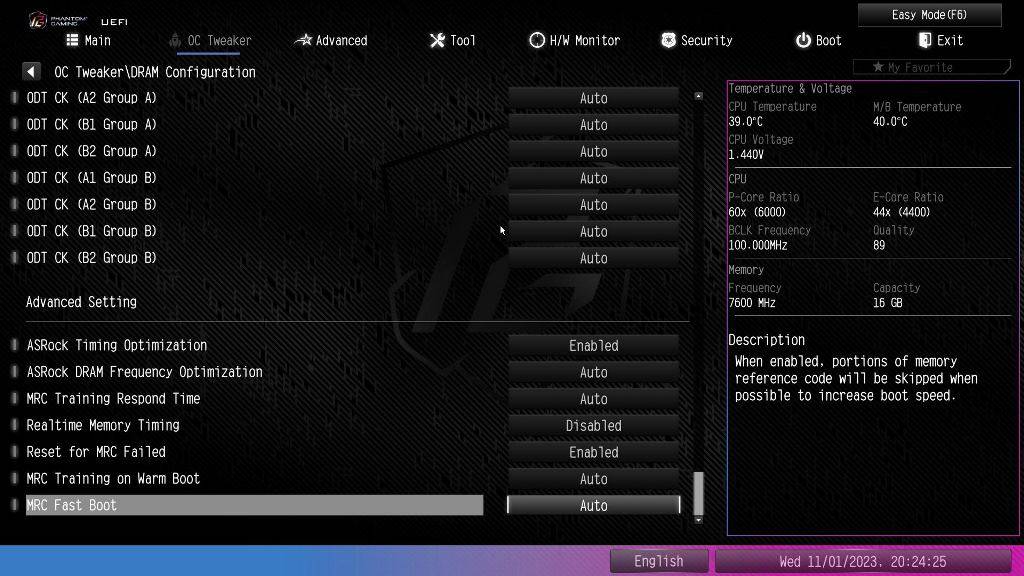

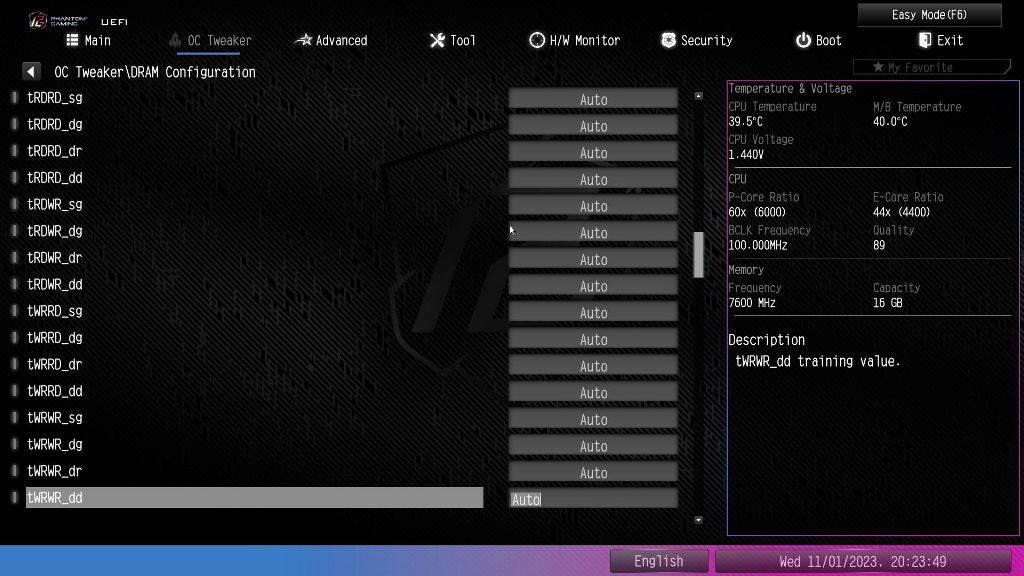

▼内存超频选项一览

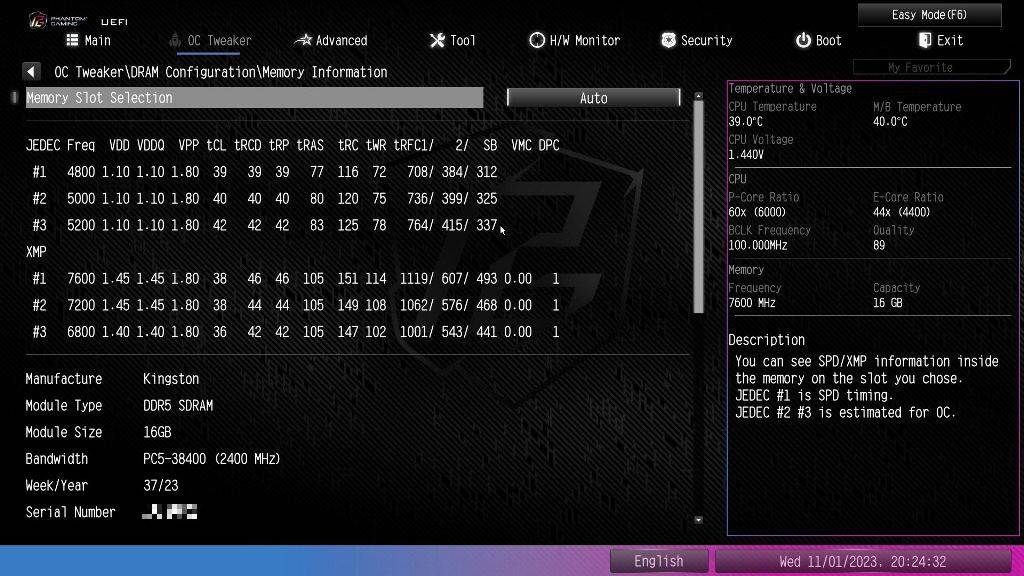

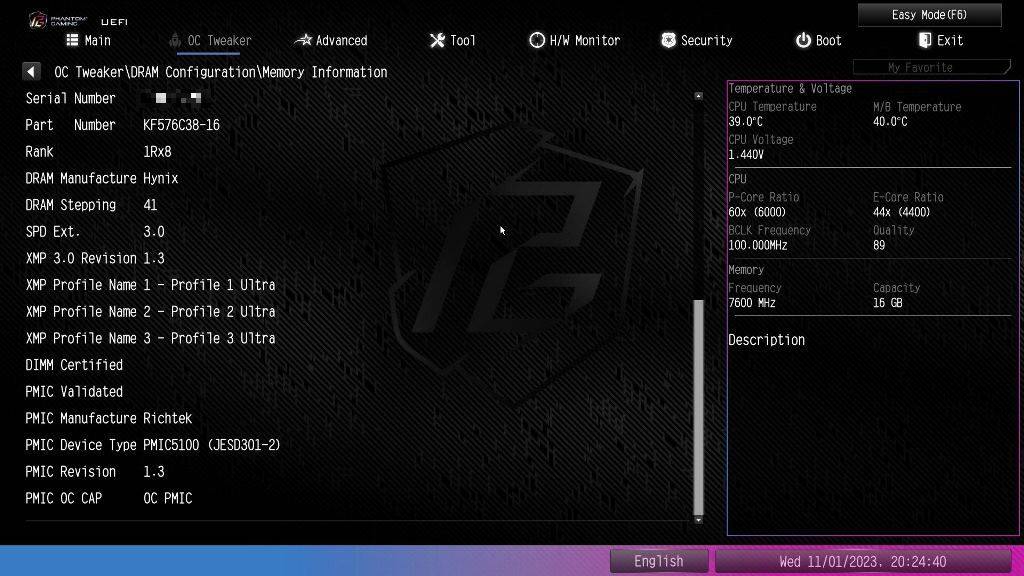

▼SPD资讯

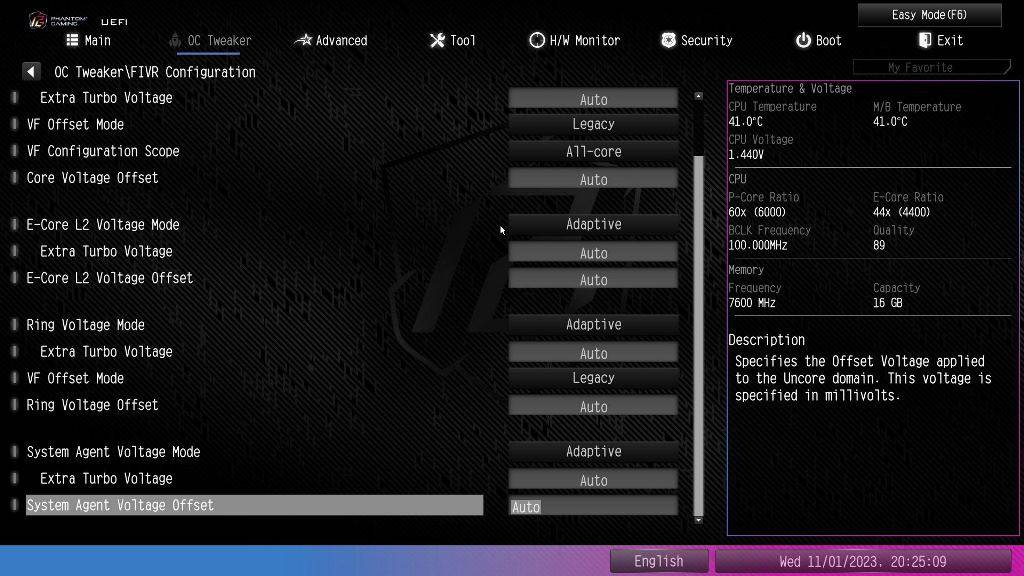

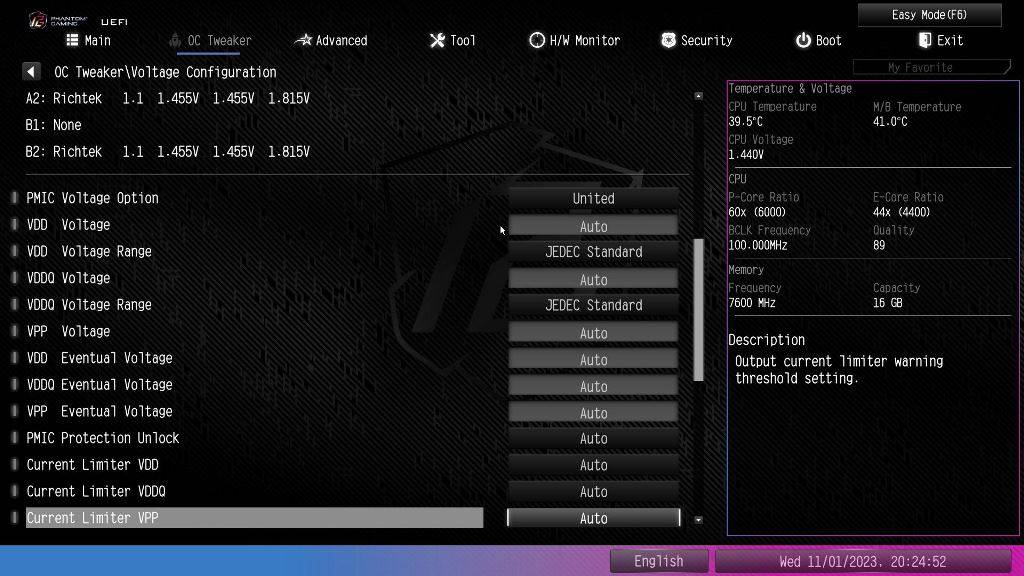

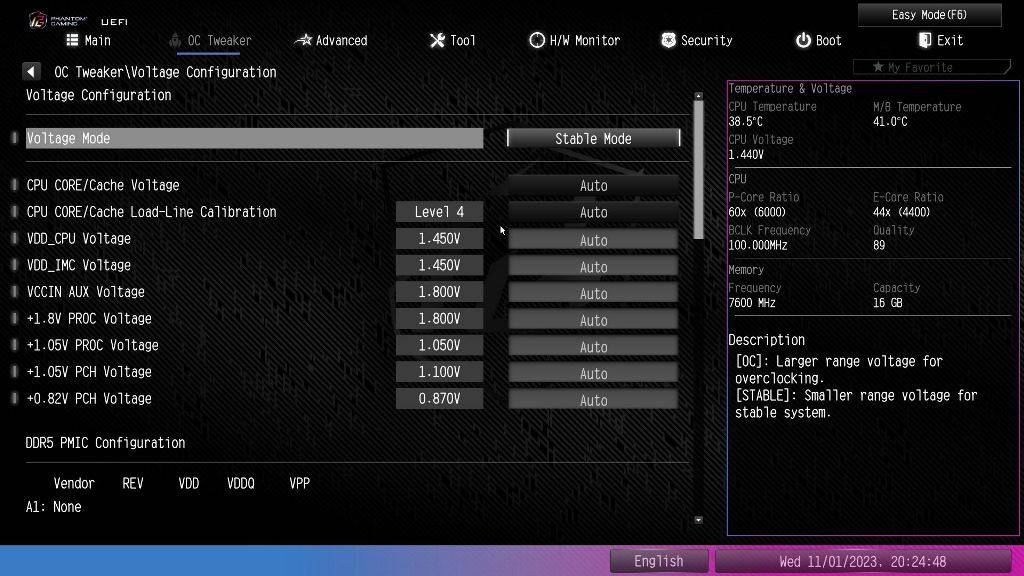

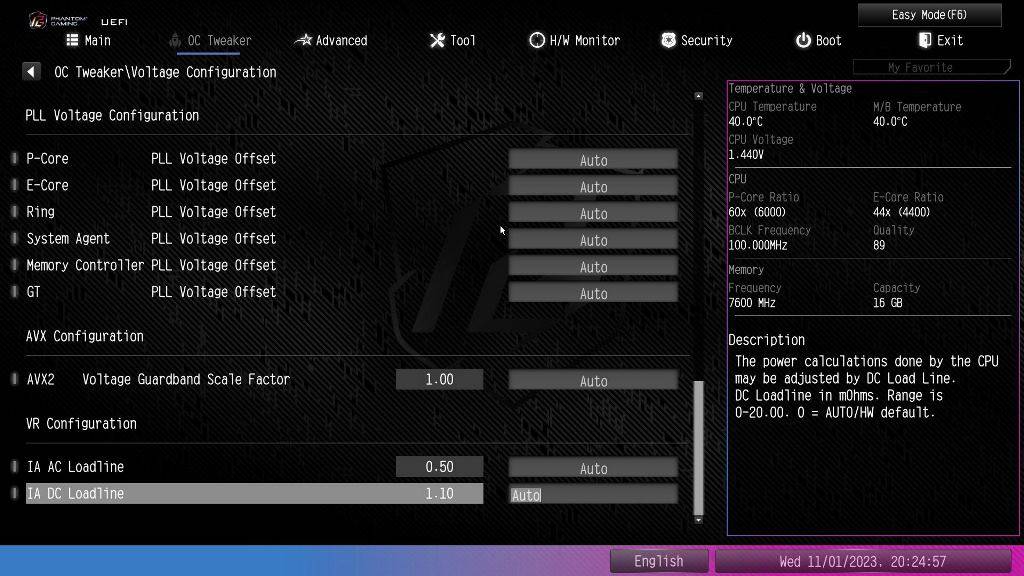

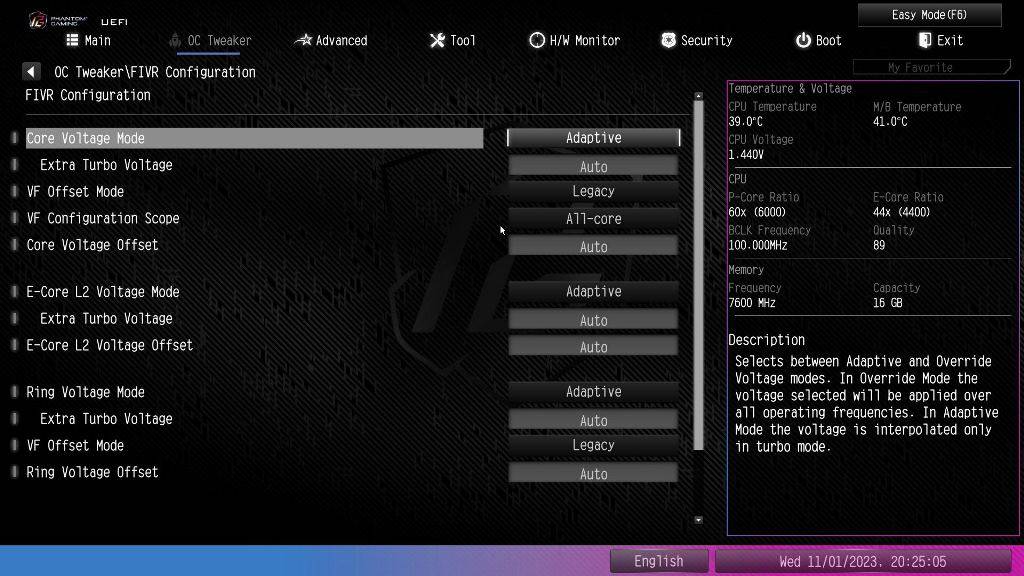

▼电压详细设置选项

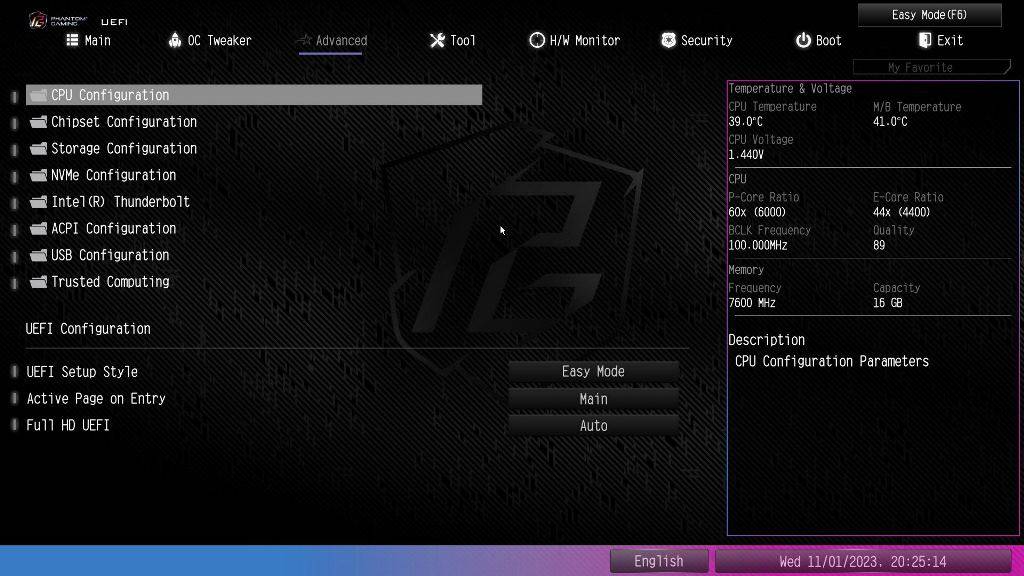

▼高级页面可配置设备详细设置选项

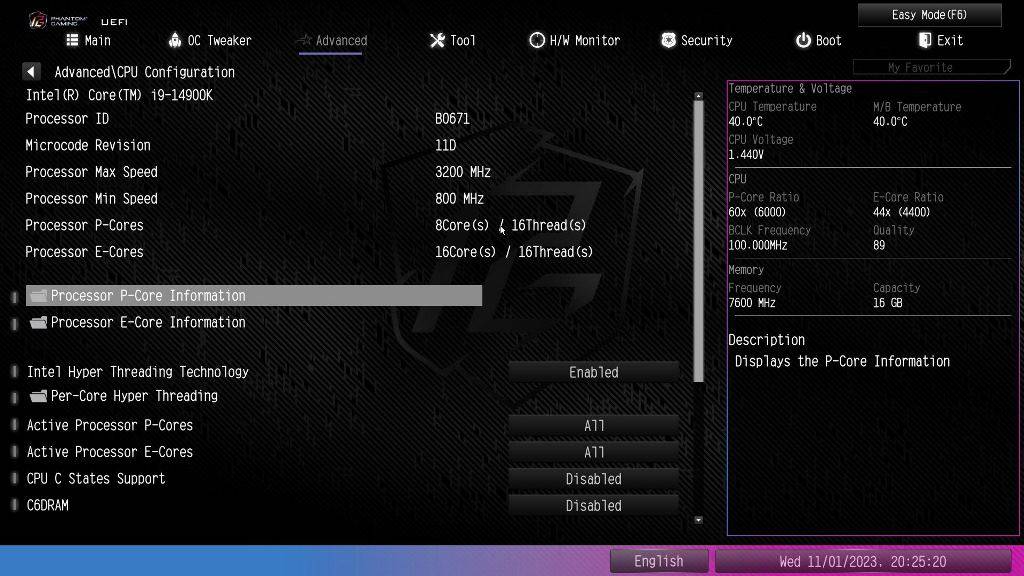

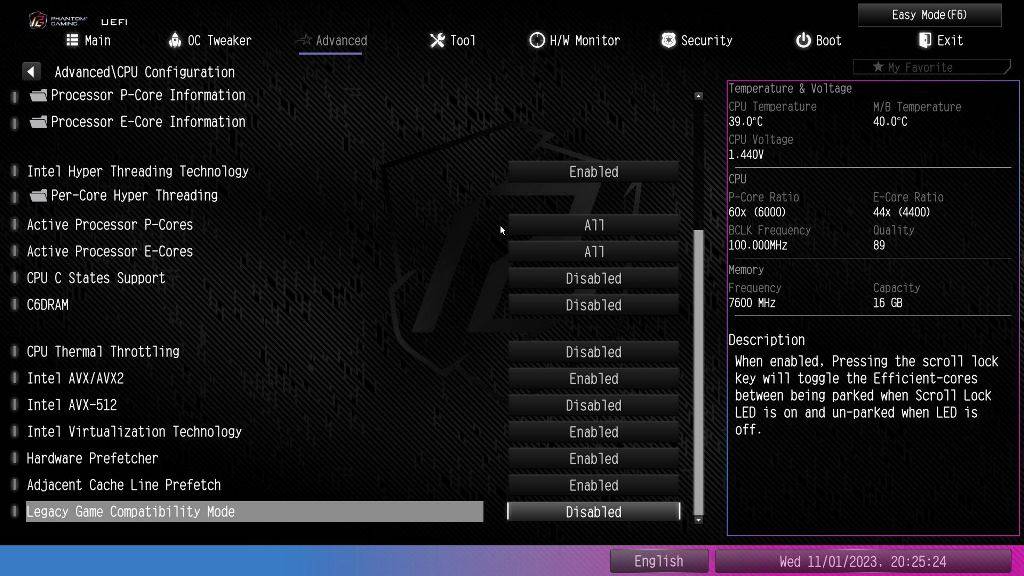

CPU高级设置选项

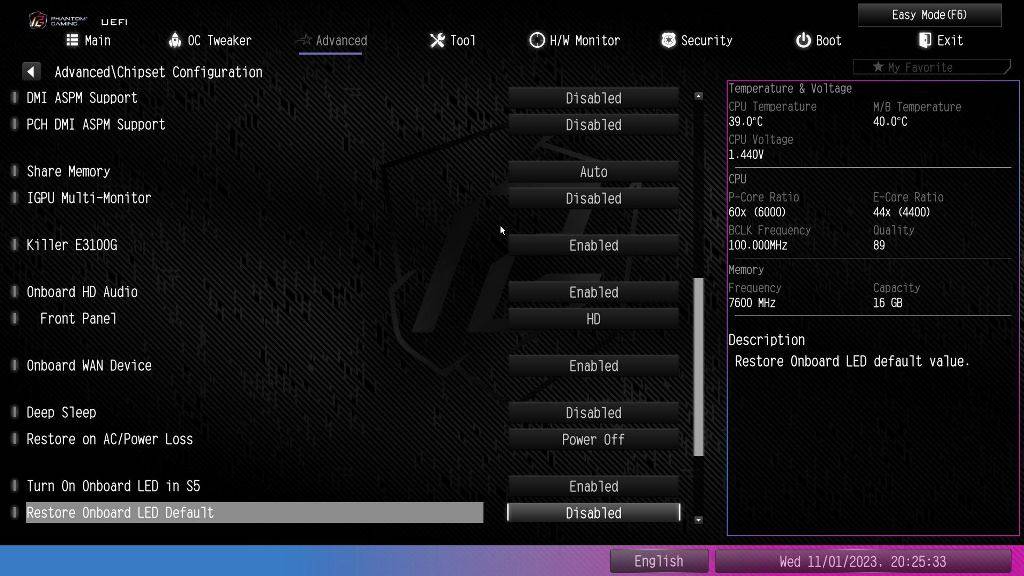

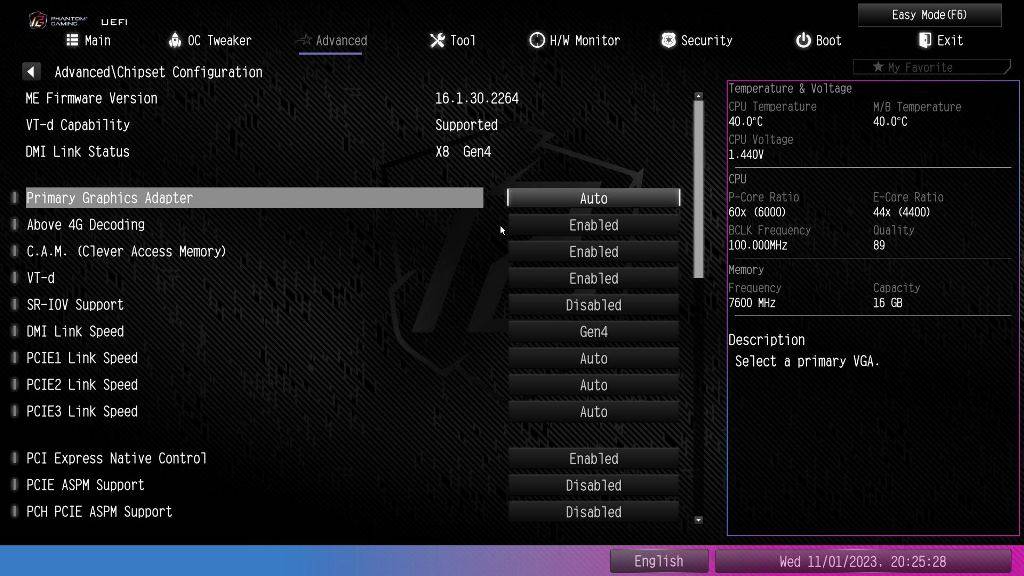

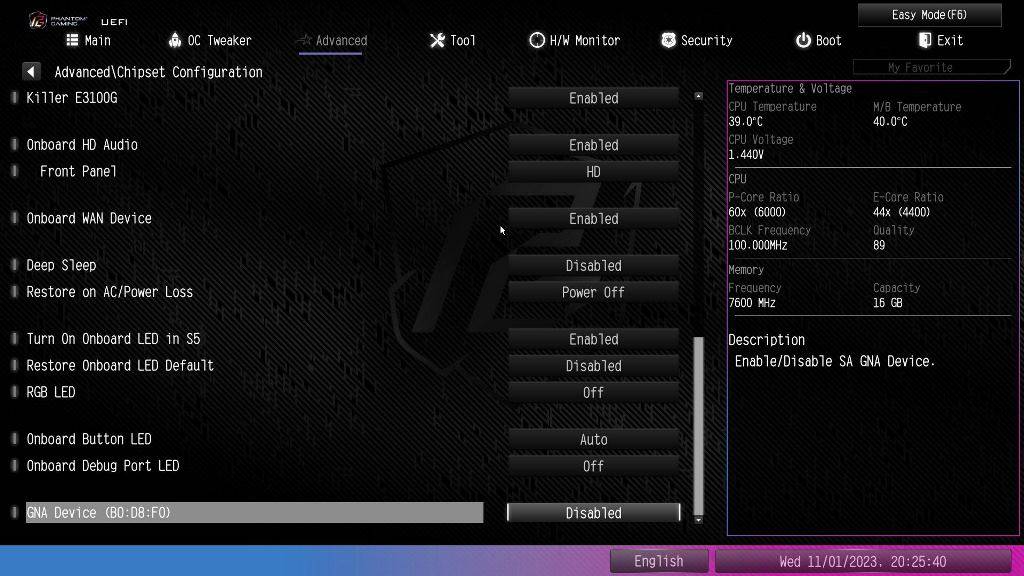

▼芯片组高级设置选项

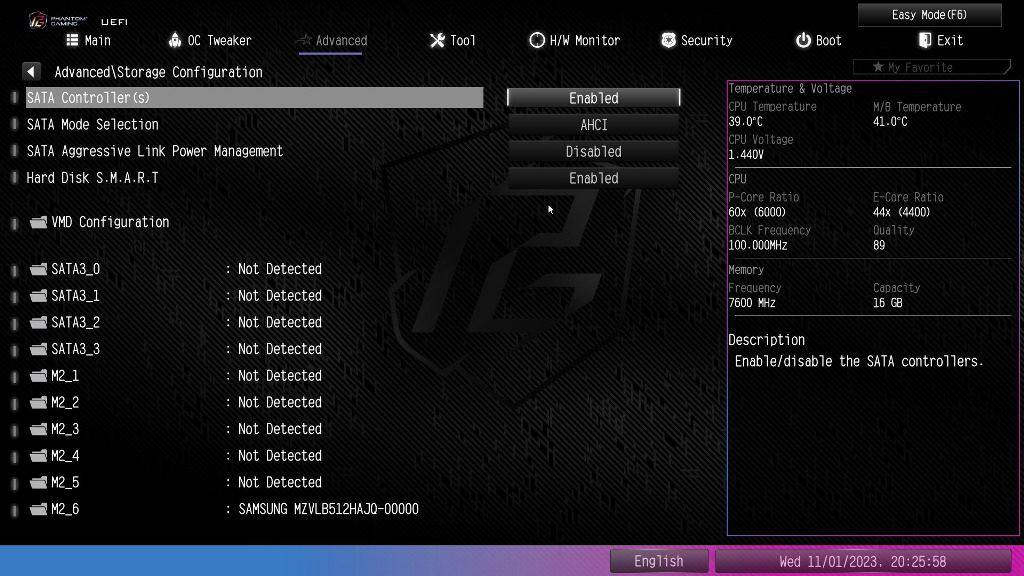

▼存储设备高级设置选项一览

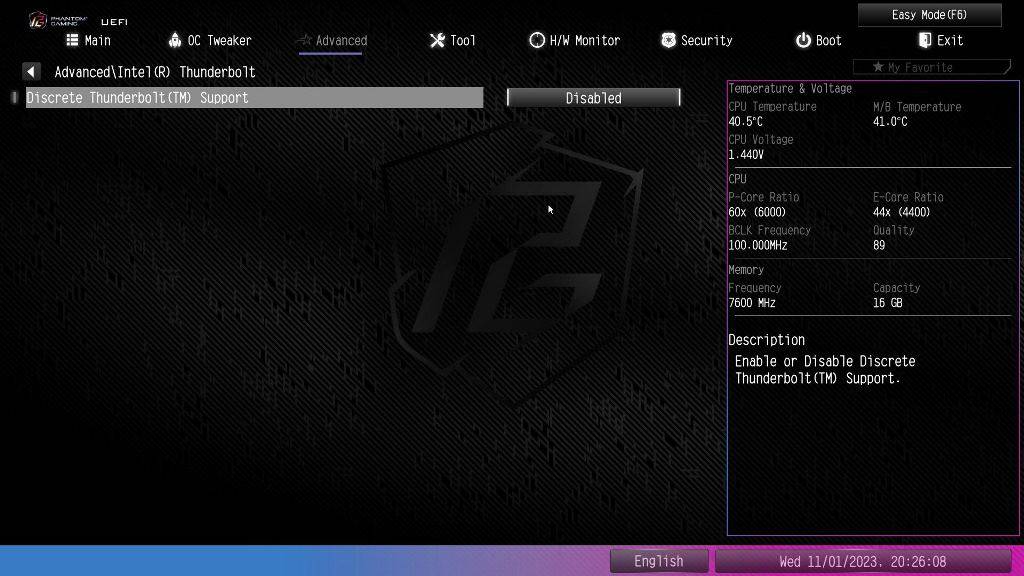

Thunderbolt设置选项一览

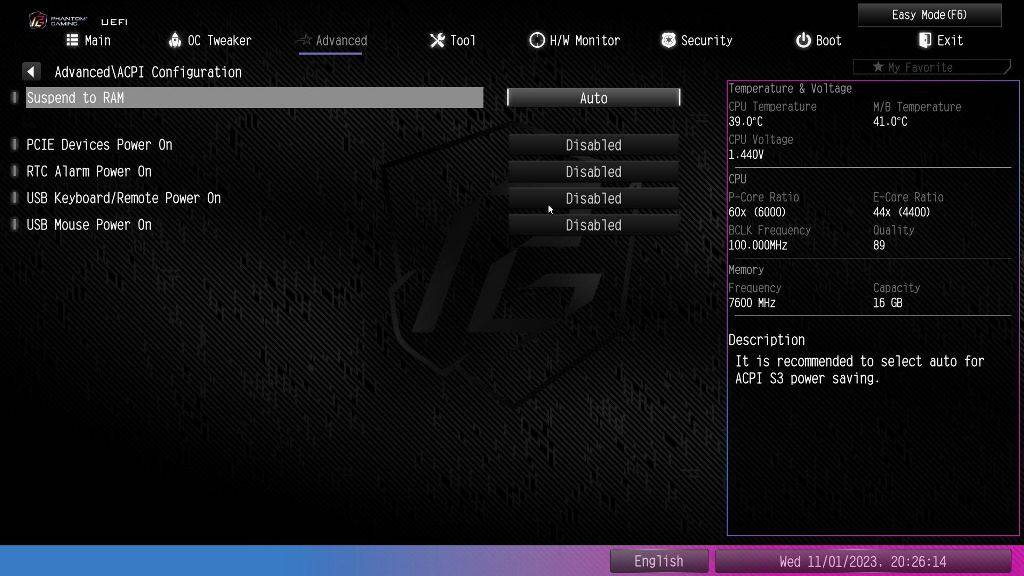

▼ACPI进阶设定选项一览

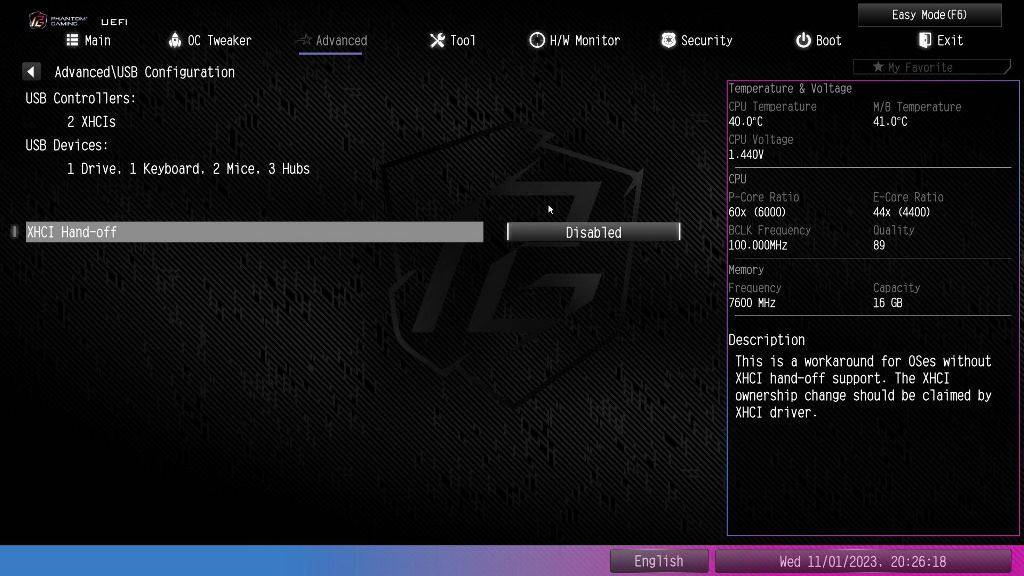

USB进阶设定选项一览

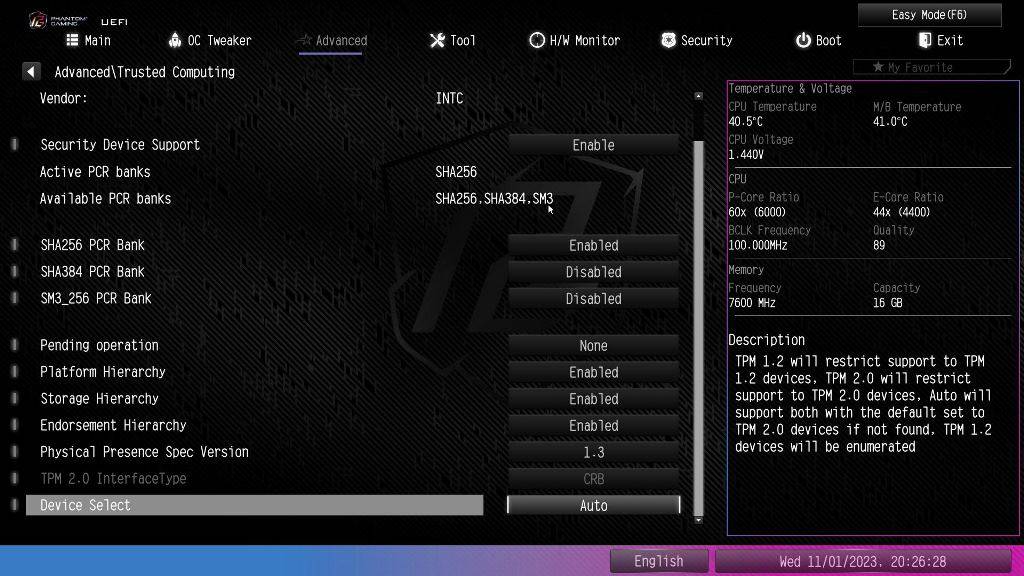

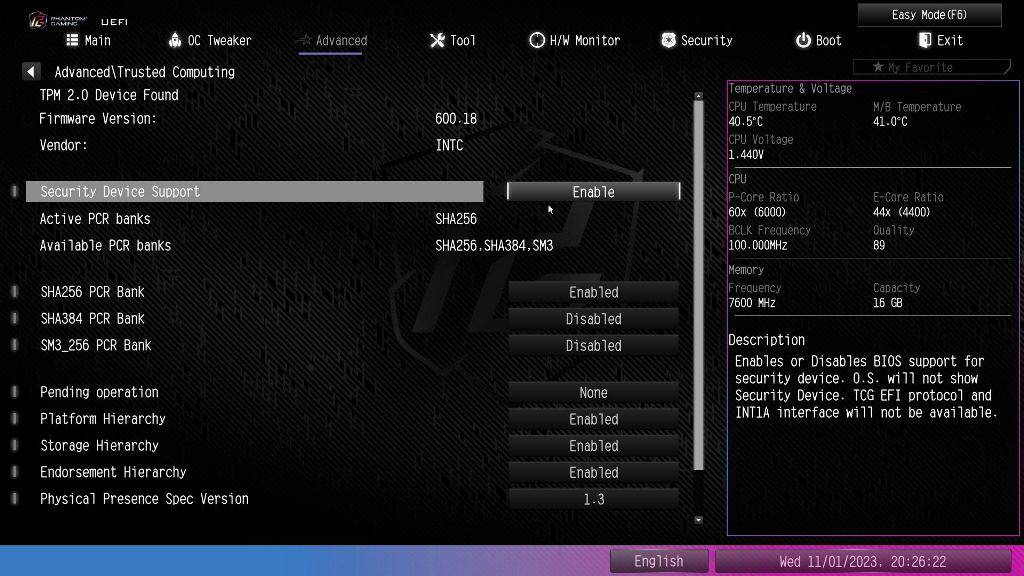

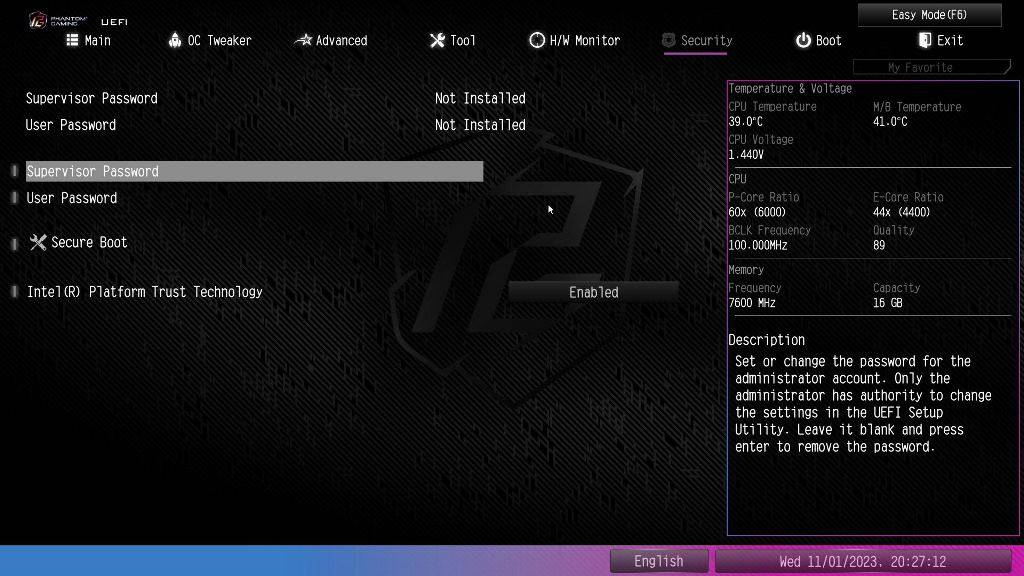

安全性设定选项一览

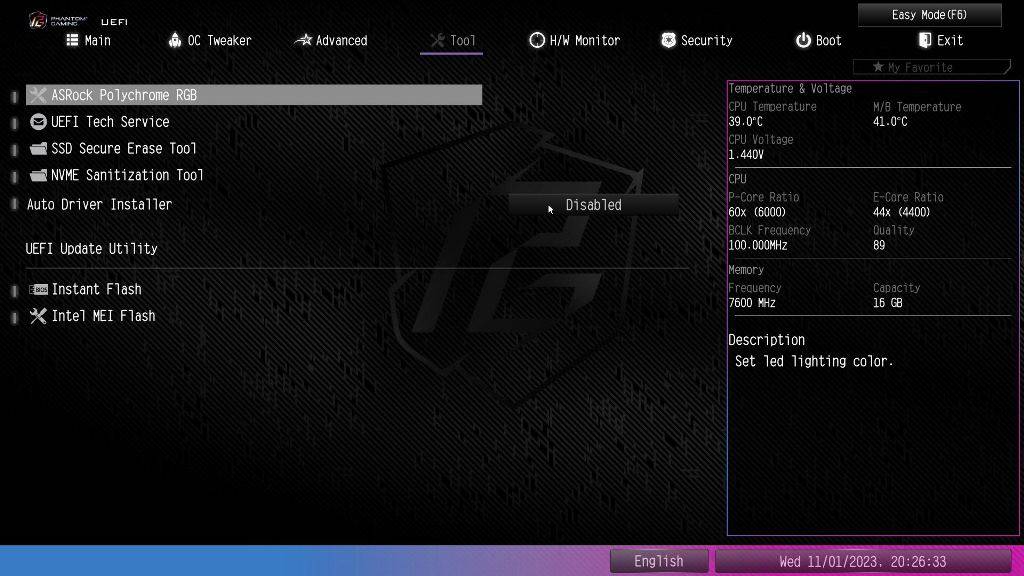

工具页面可查看RGB设置、RAID设置、RAID驱动安装、Boot设置、BIOS在线更新….等

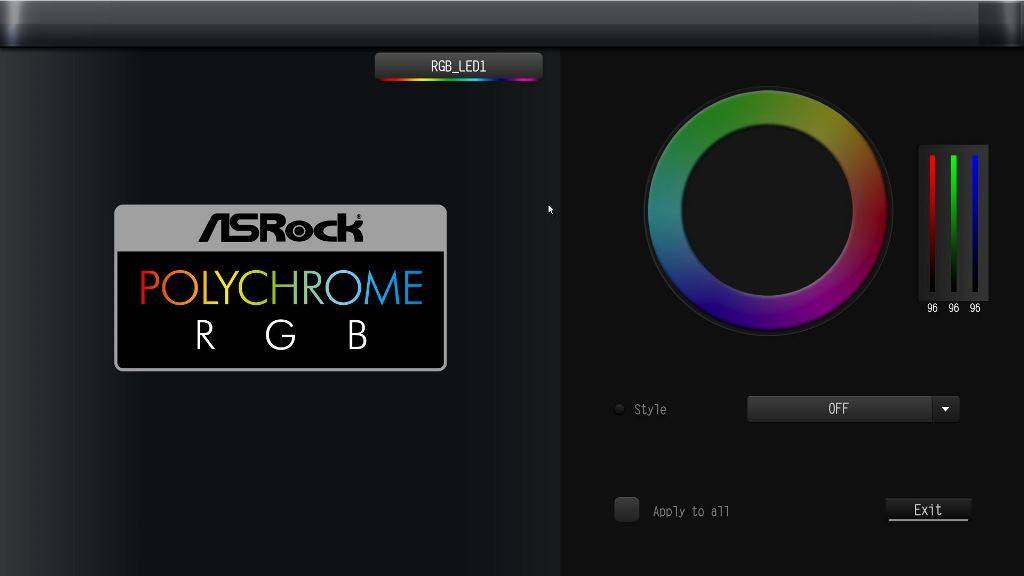

▼RGB设定

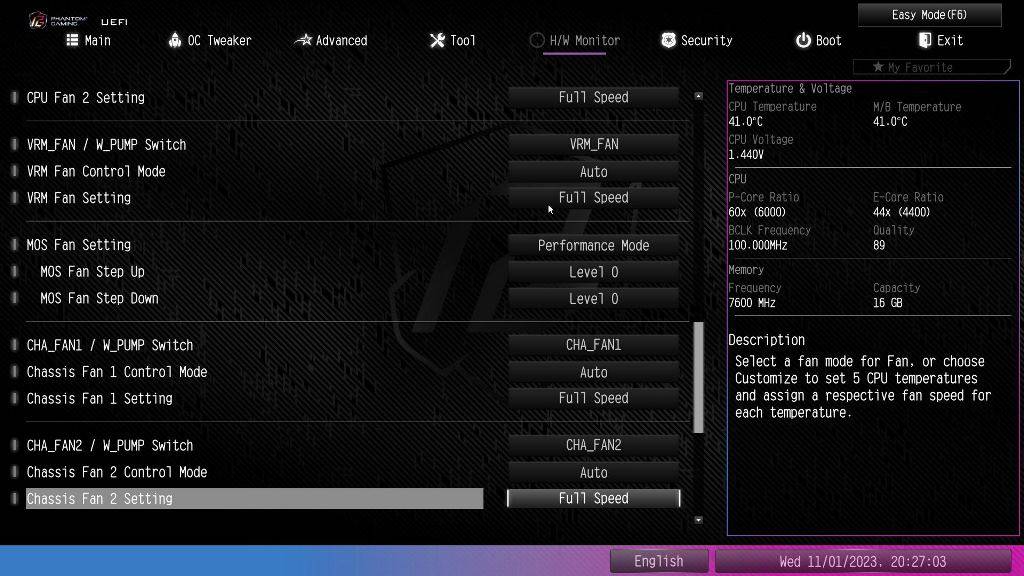

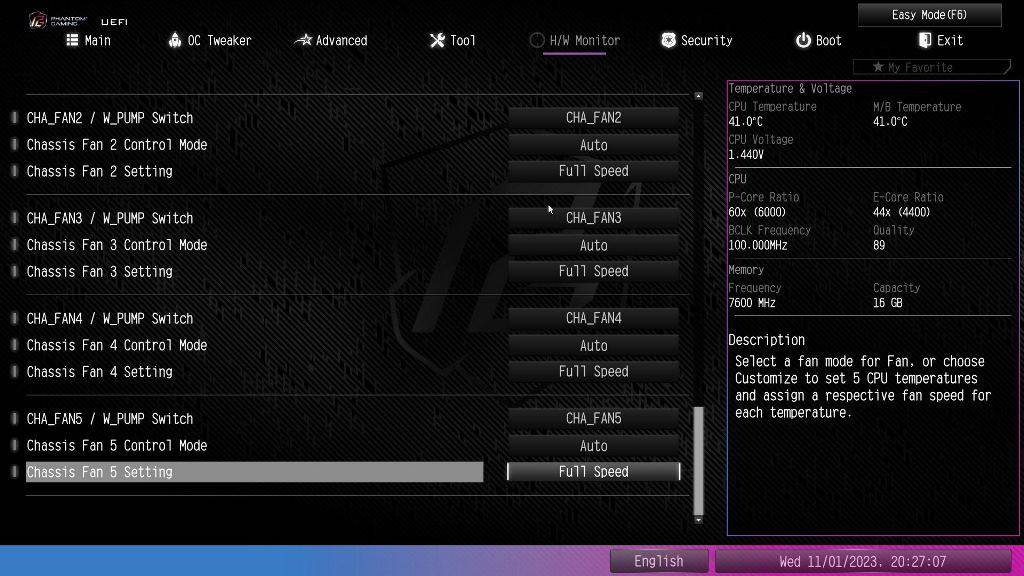

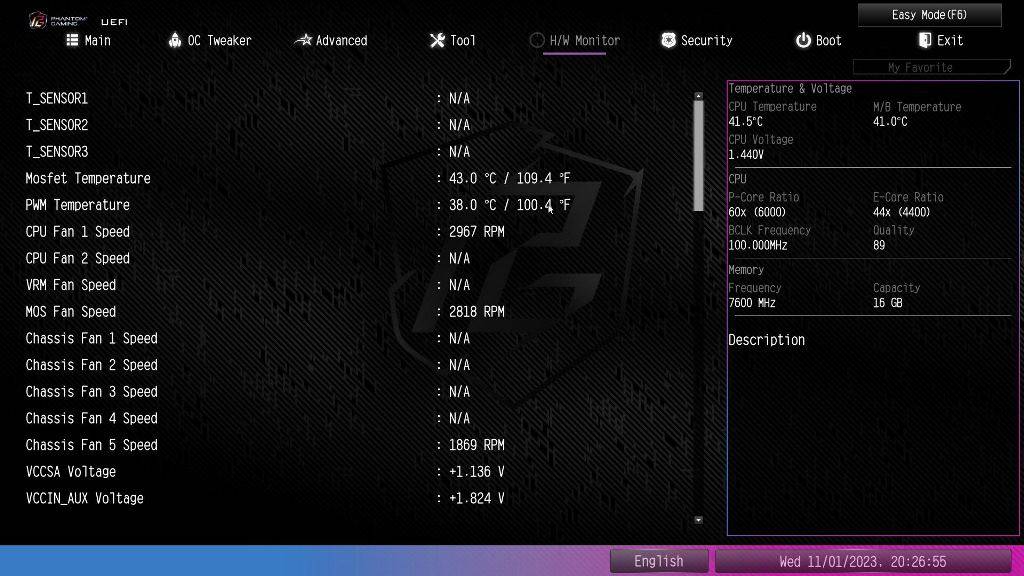

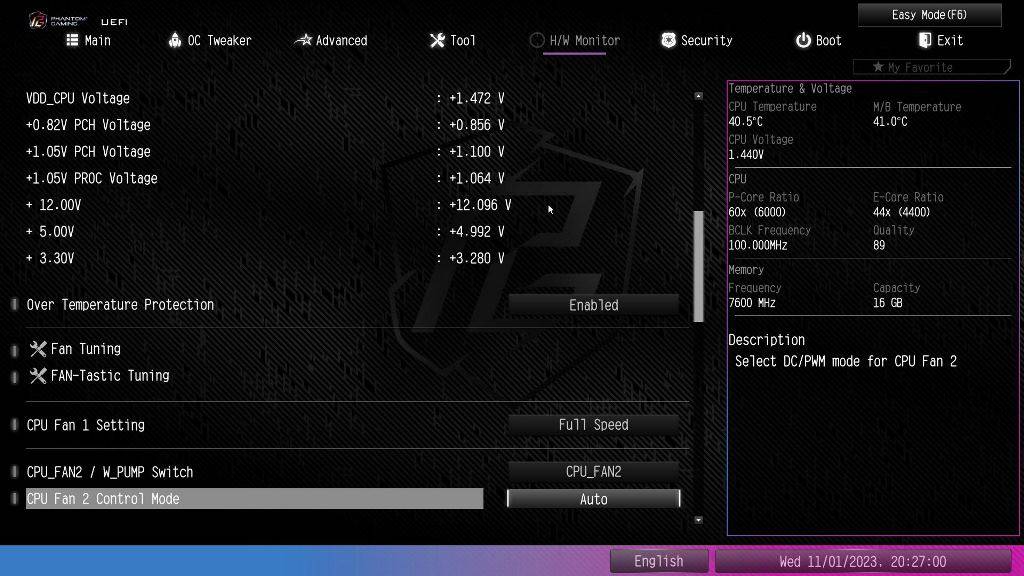

▼硬件监测部分可看到CPU温度、风扇转速与各电源电压状态，并可设定风扇模式

▼安全部分可配置启动密码和其他安全性设置

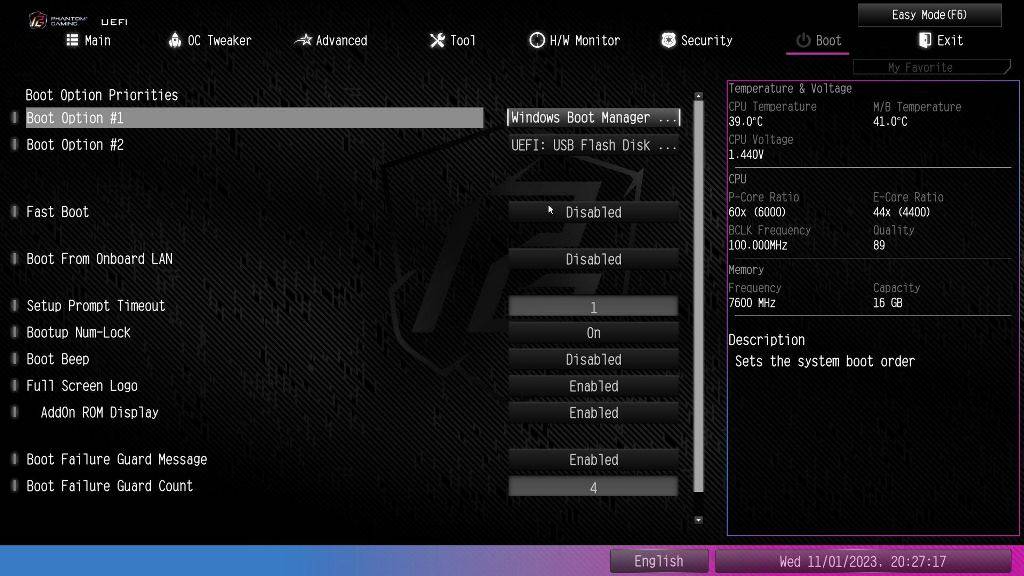

▼Boot部分可以设定开机顺序与其他启动选项

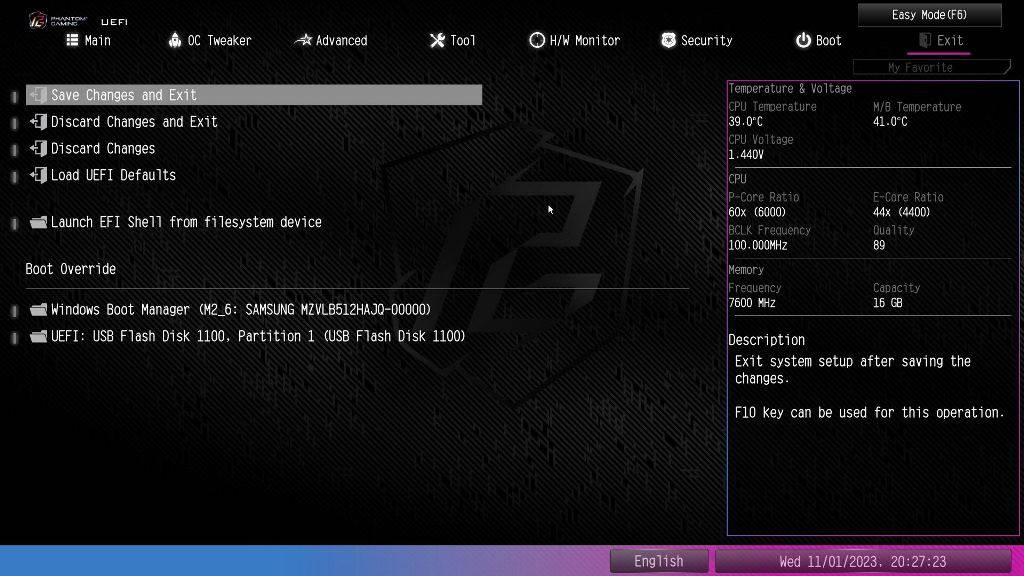

最后一部分为设置保存与离开.. 等选项

搭配Intel Core i9-14900K性能测试

测试平台
CPU: Intel Core i9-14900K
Cooler: NZXT Kraken 240
MB: Phantom Gaming Z790 Nova WiFi
RAM: Kingston FURY RENEGADE RGB DDR5-7600 32GB Kit
Storage： WD Black 1TB NVMe SSD
PSU： XFX XTR 750W
OS： Windows 11 专业版 64 Bit

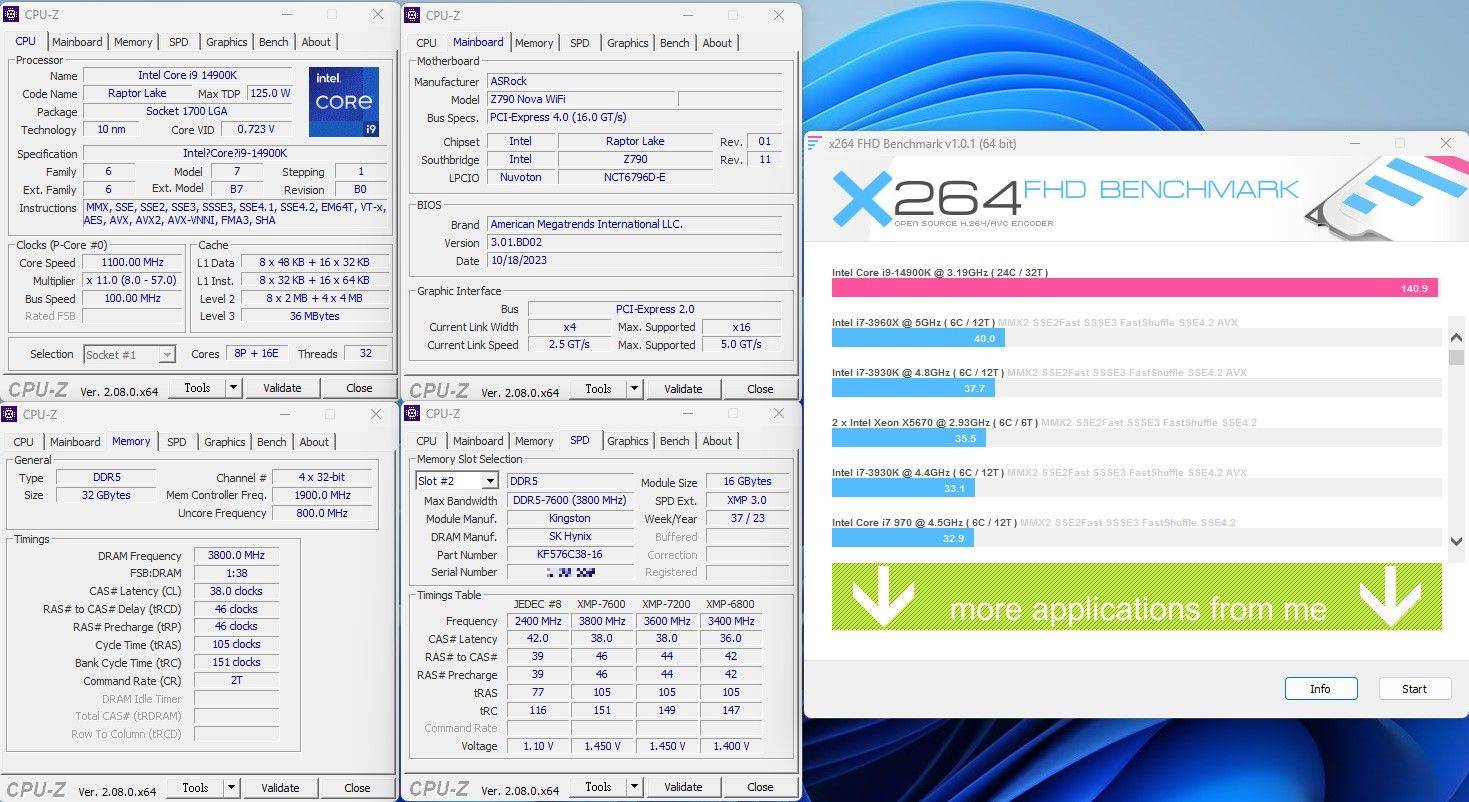

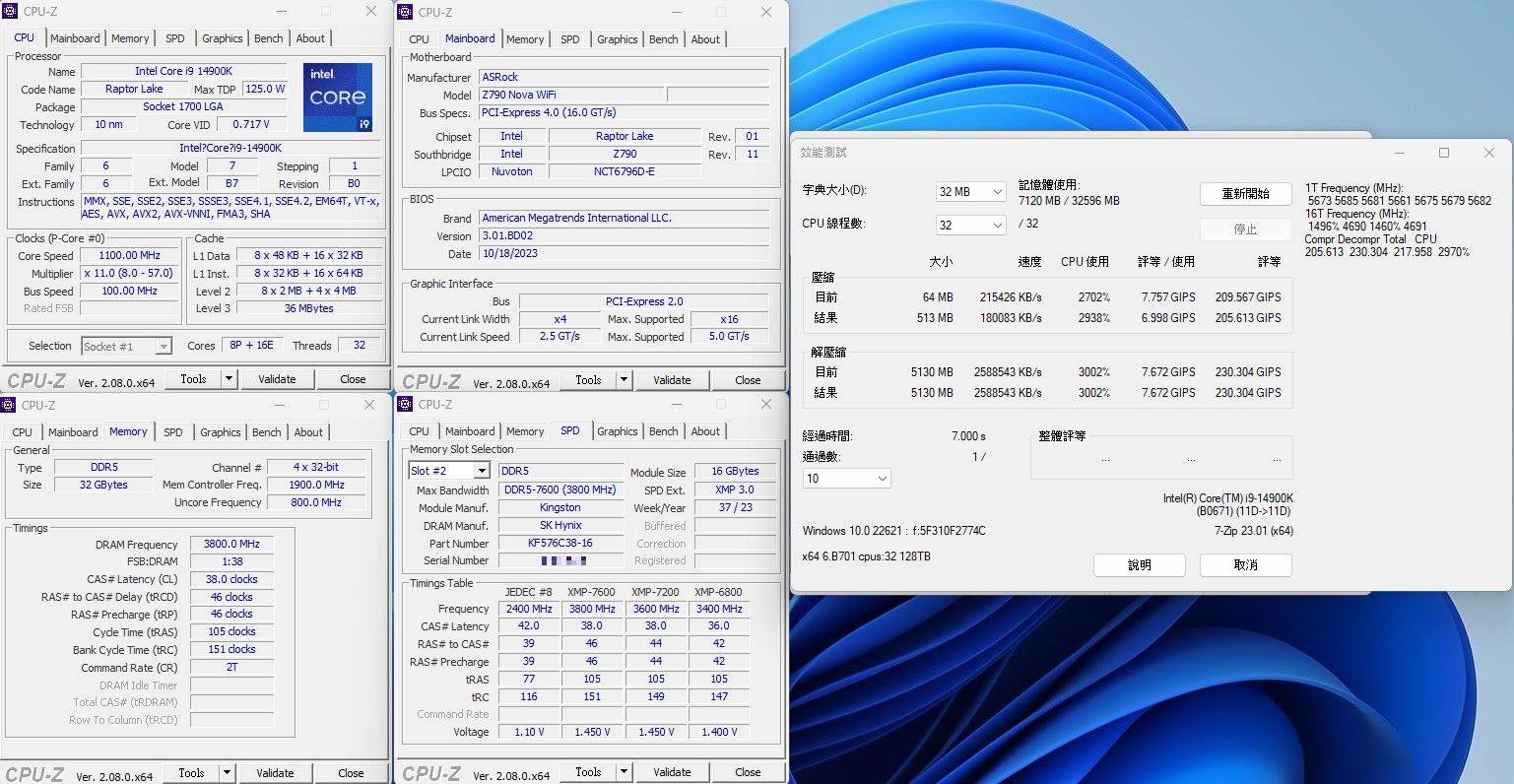

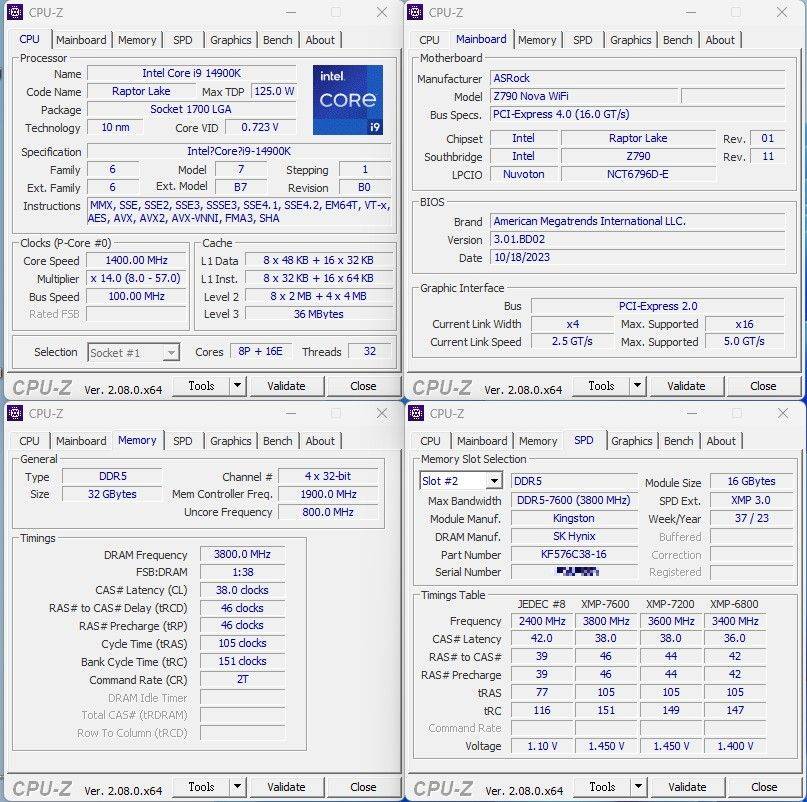

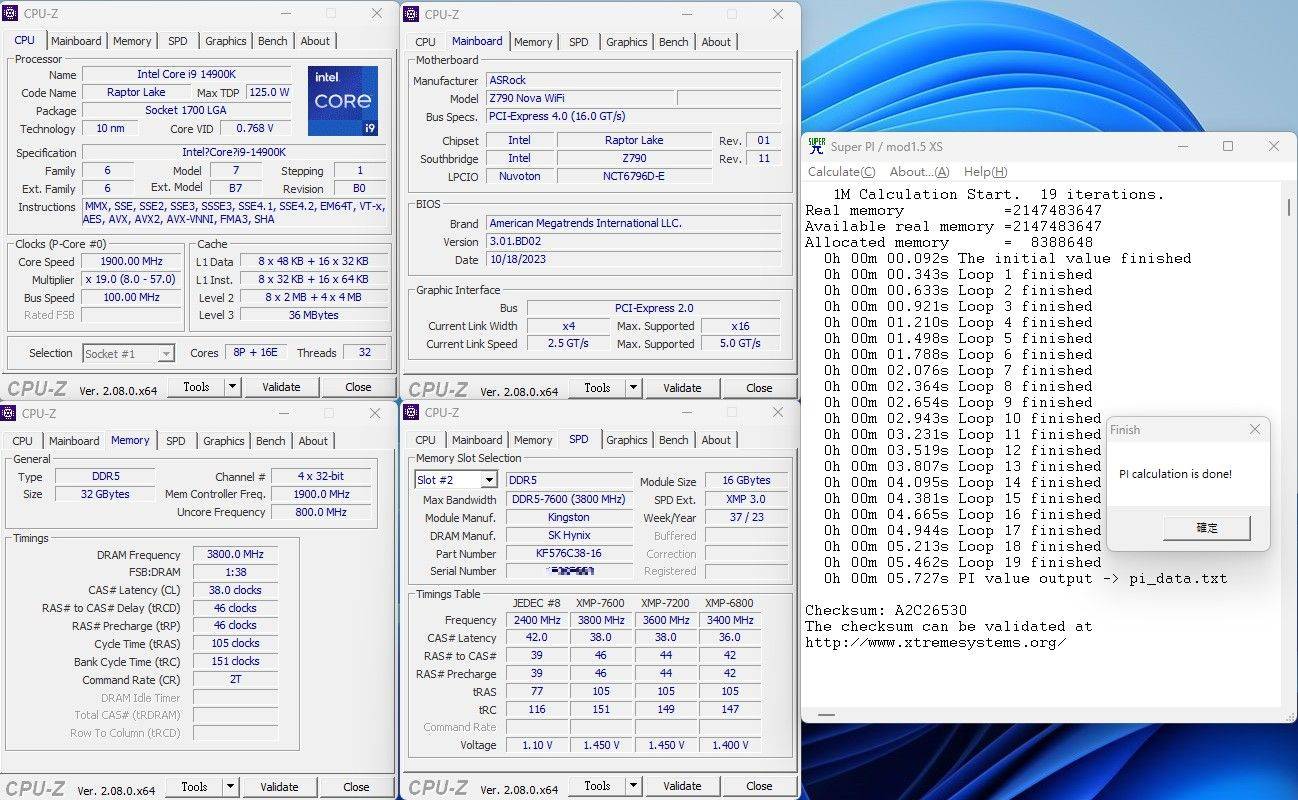

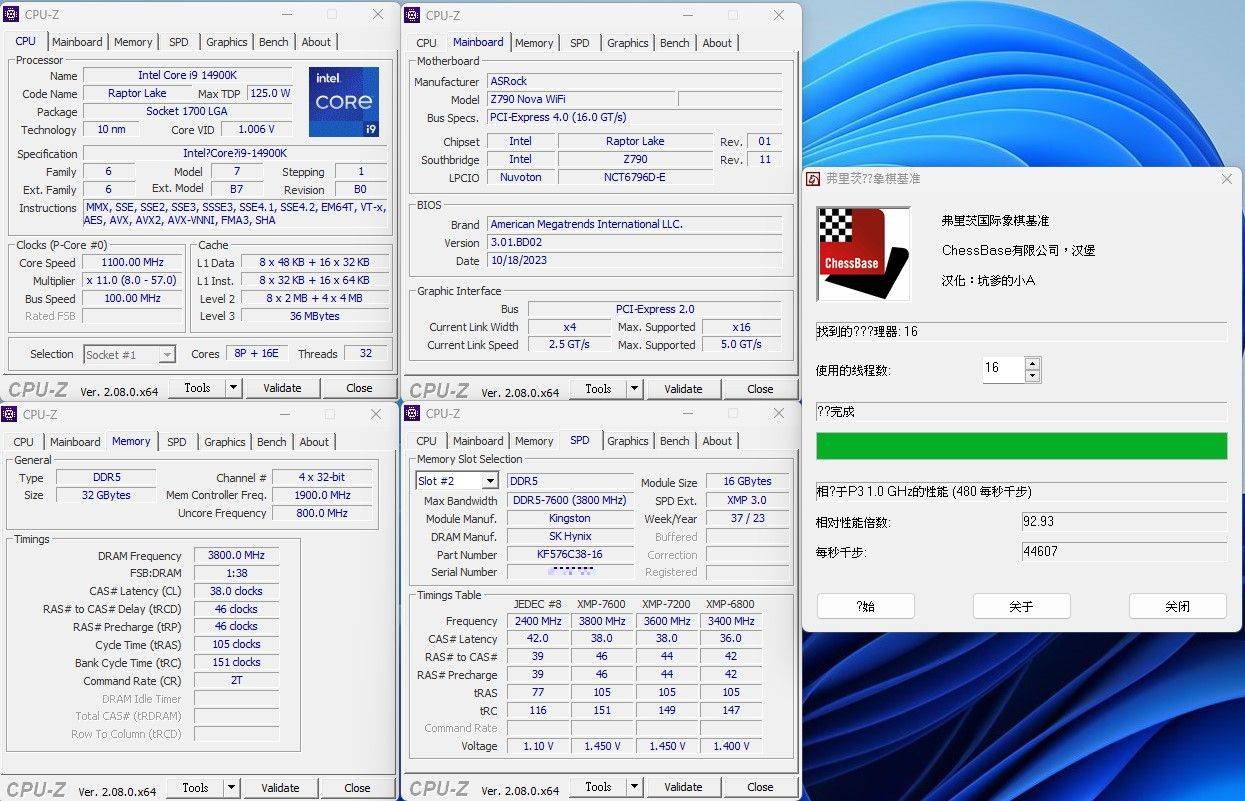

▼验明正身

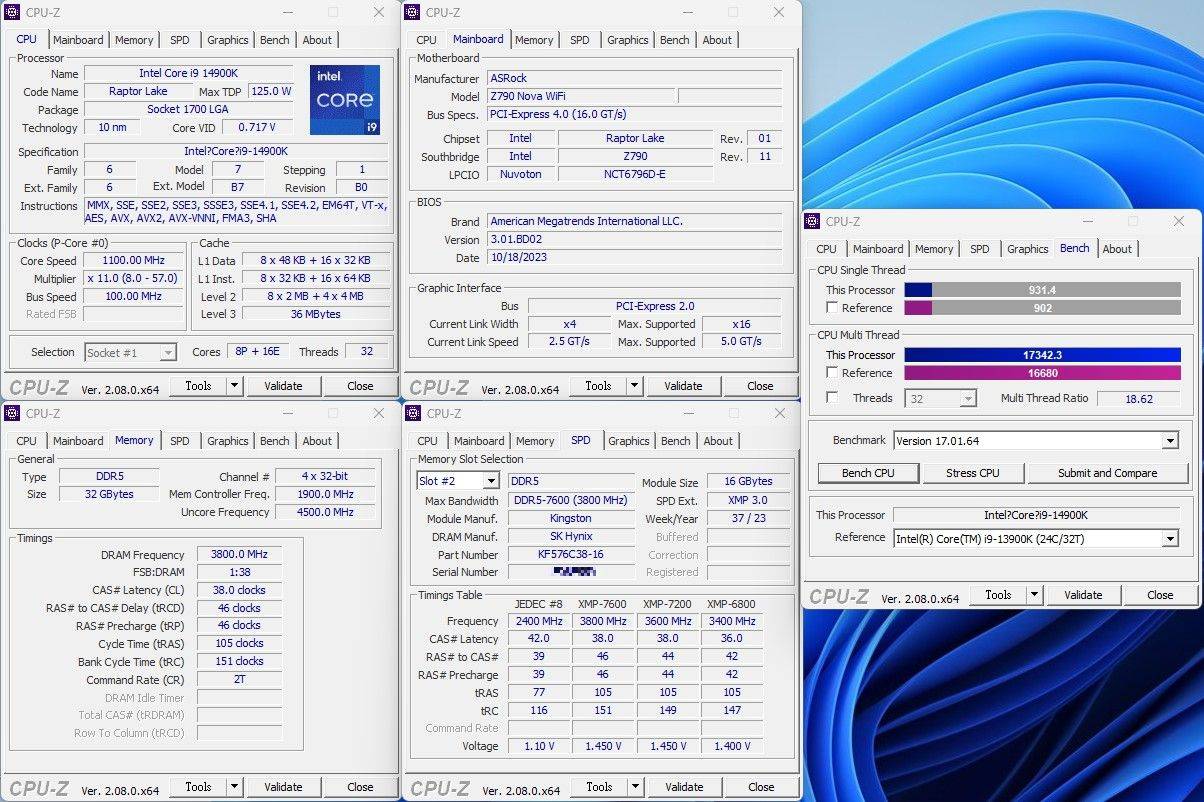

▼CPU-Z Bench

▼AIDA64 Read:113.11GB/s Write:96488MB/s :101763MB/s

▼Super PI 1M:5.727s

▼Fritz Chess Benchmark

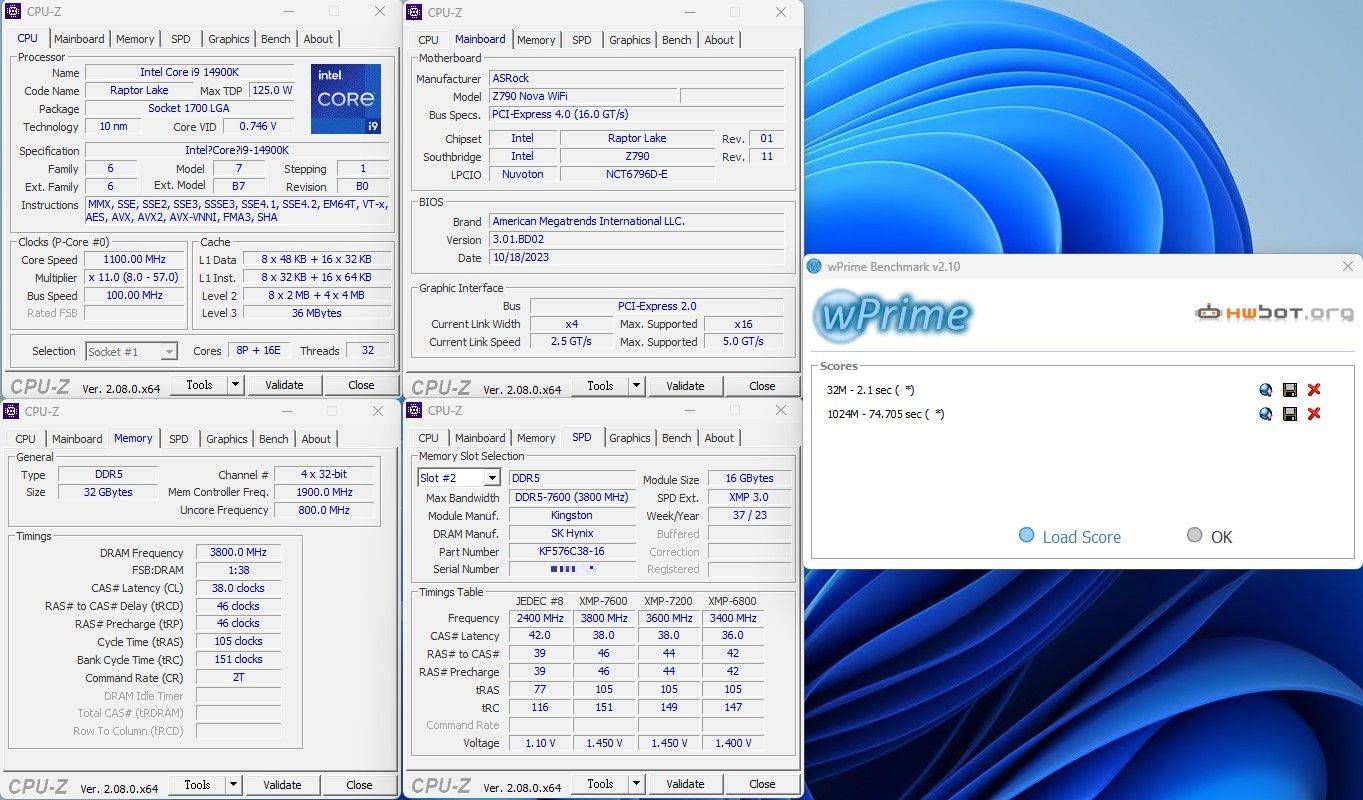

▼wPrime:32M-2.1sec 1024M-74.705sec

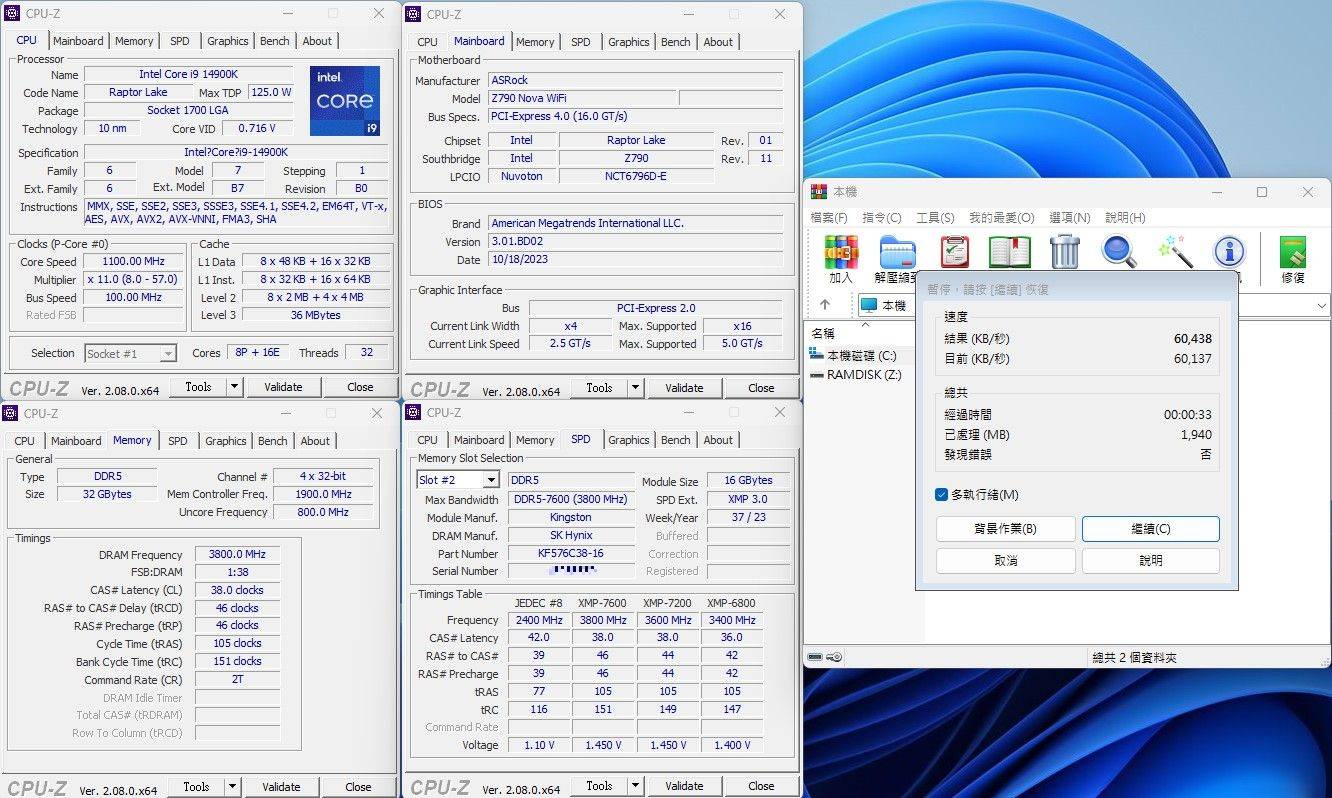

▼WinRAR:60438KB/s

▼7Zip

▼x264 FHD Benchmark:140.9

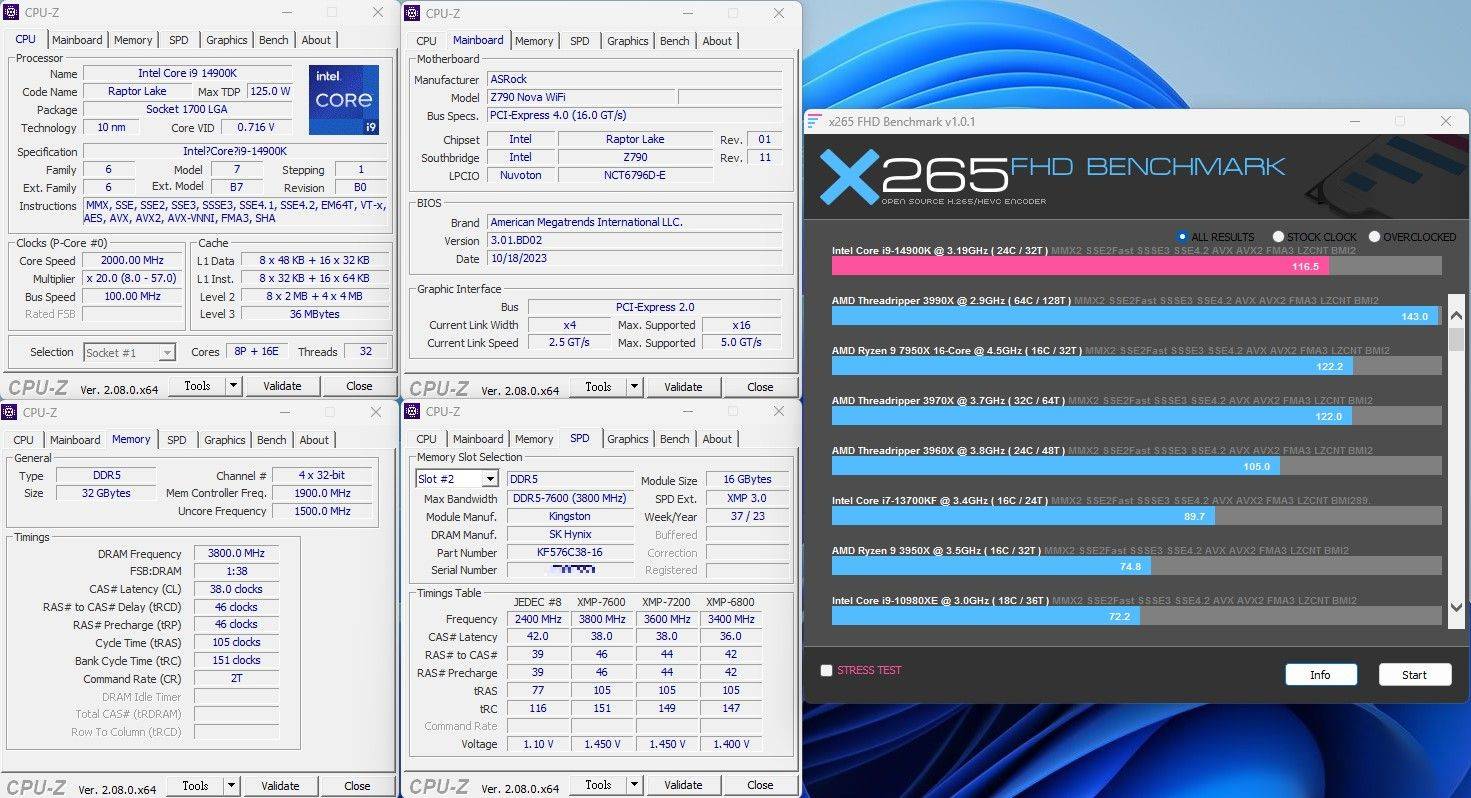

▼x265 FHD Benchmark:116.5

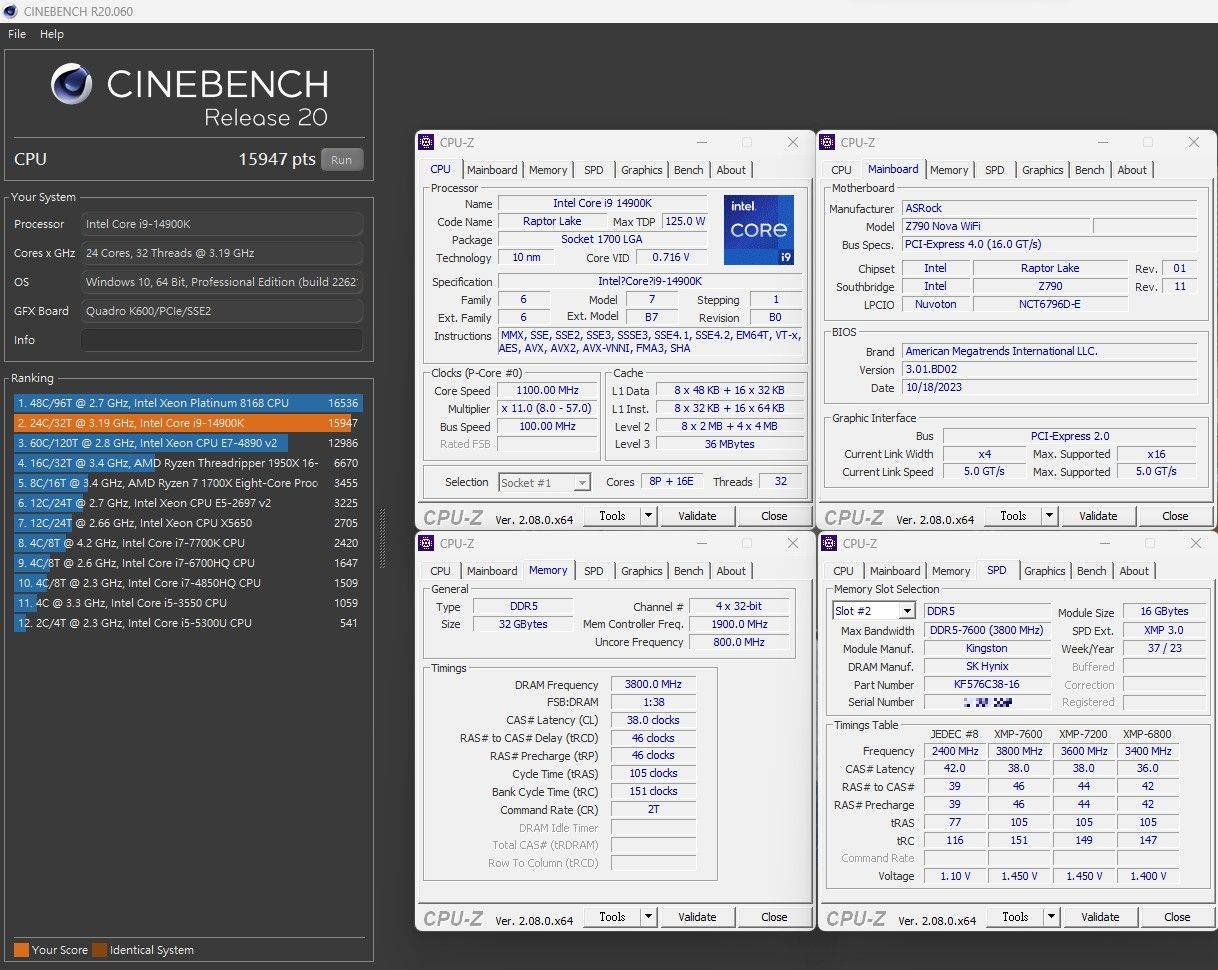

▼CINEBENCH R20:15947 pts

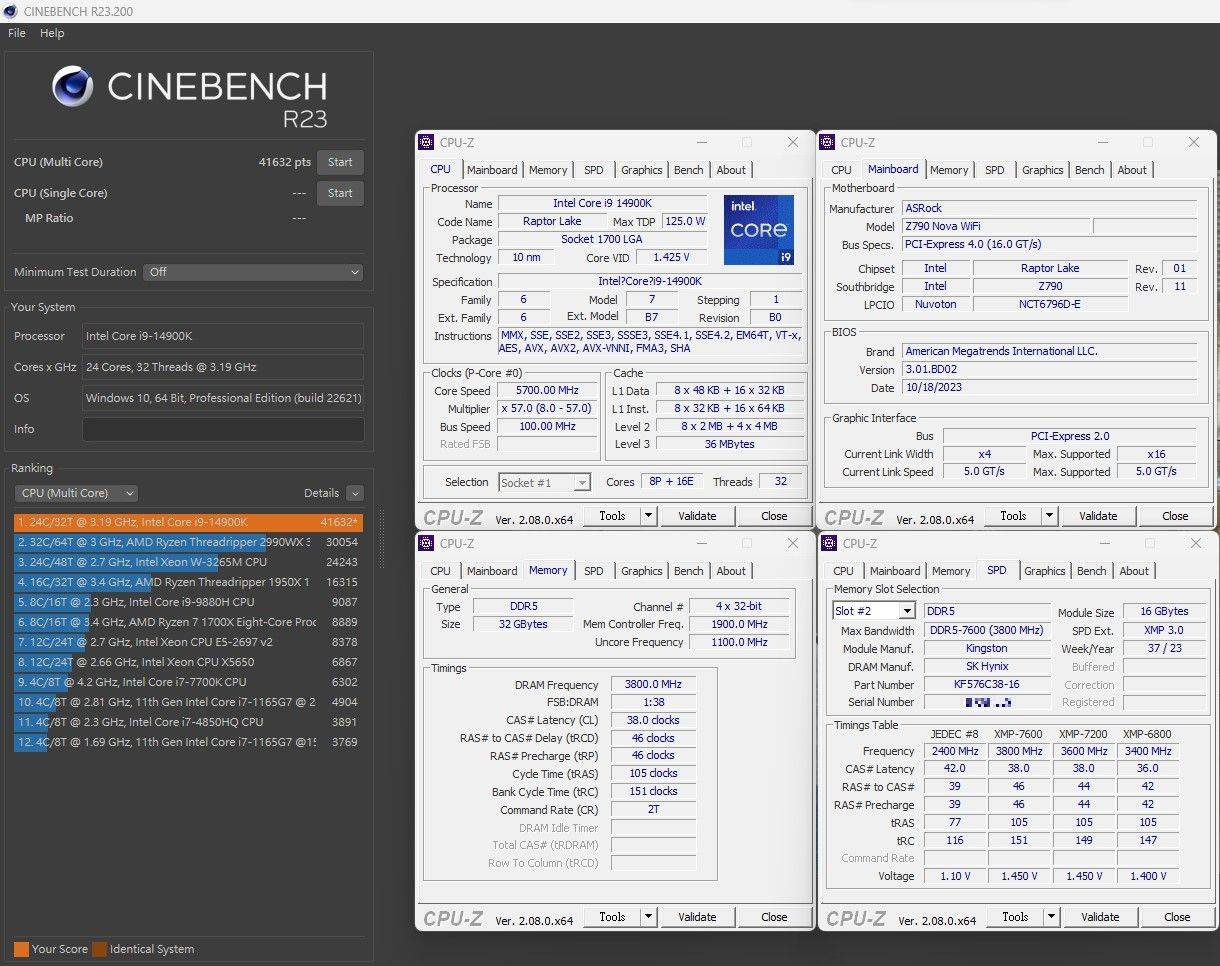

▼CINEBENCH R23:41632 pts

▼CINEBENCH 2024:2366 pts

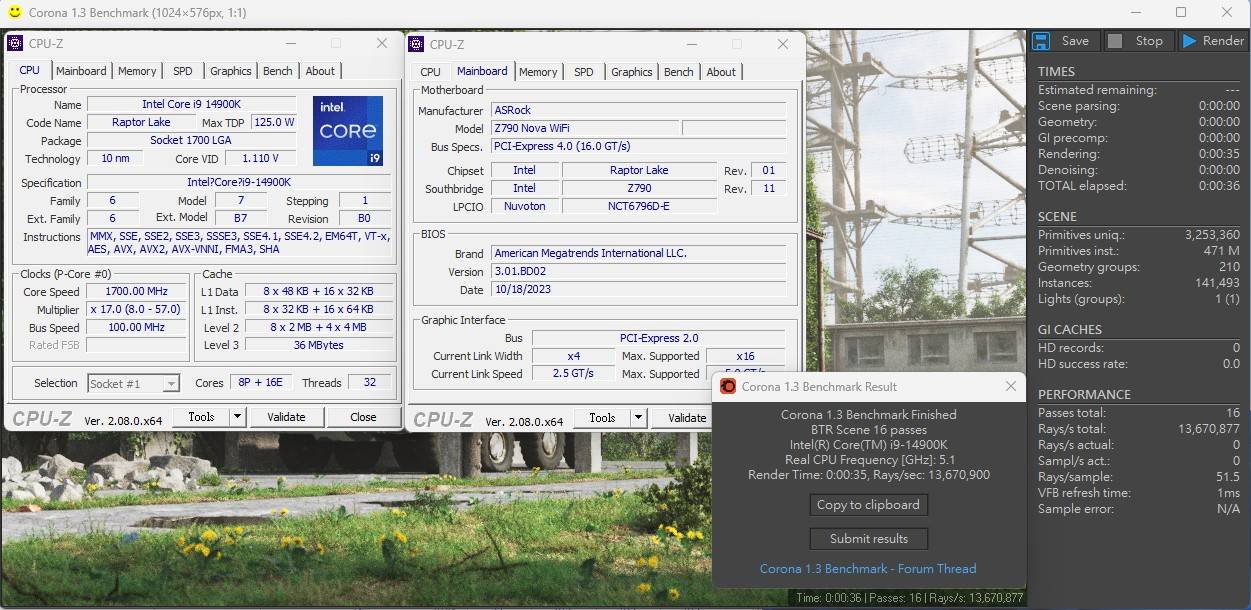

▼Corona:35ec

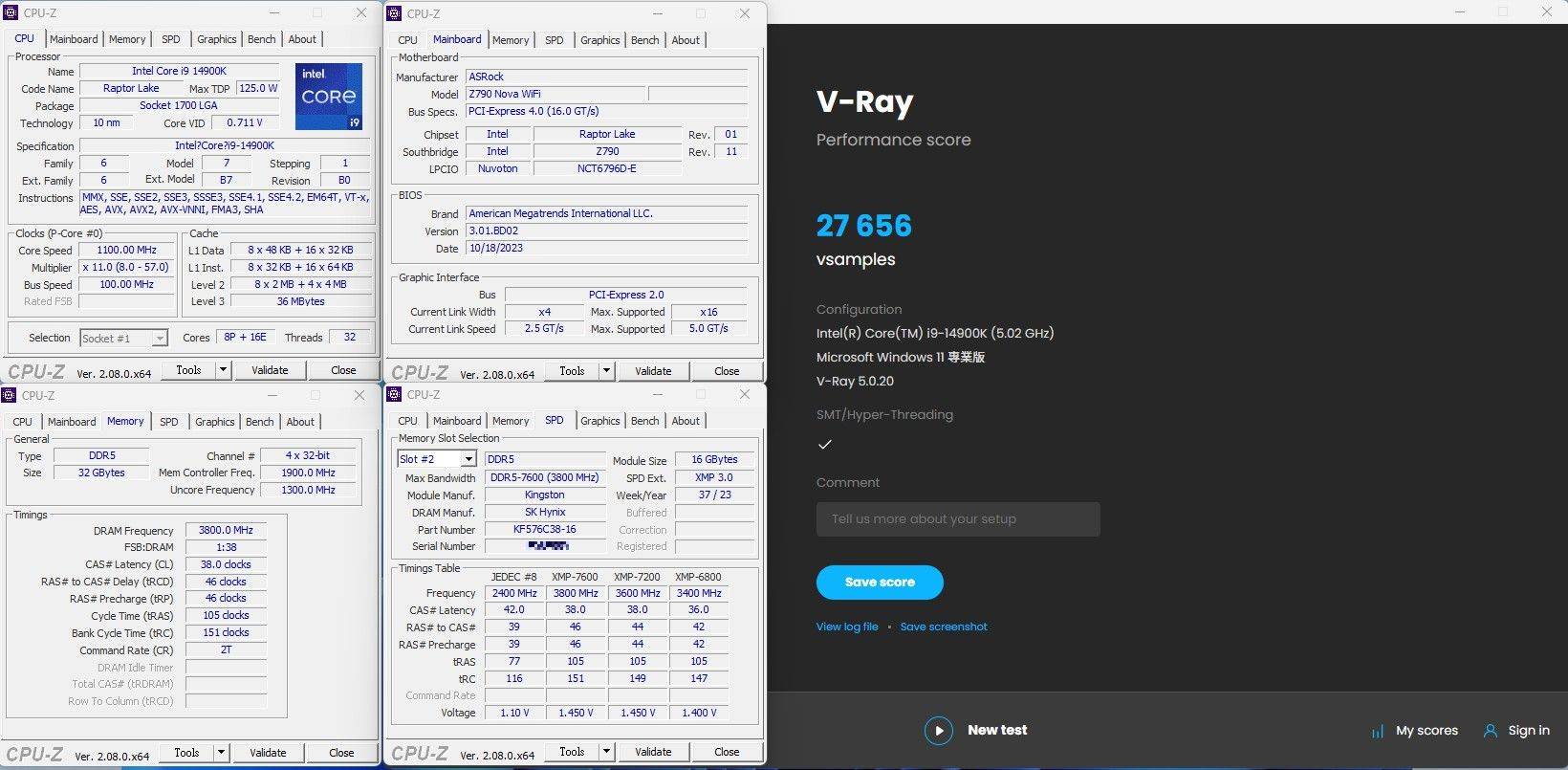

▼V-Ray Benchmark:27656

▼搭配PCIe Gen 5 SSD可以发挥完整的10GB/s传输效率外，更可以让固态硬盘的工作温度可以非常漂亮

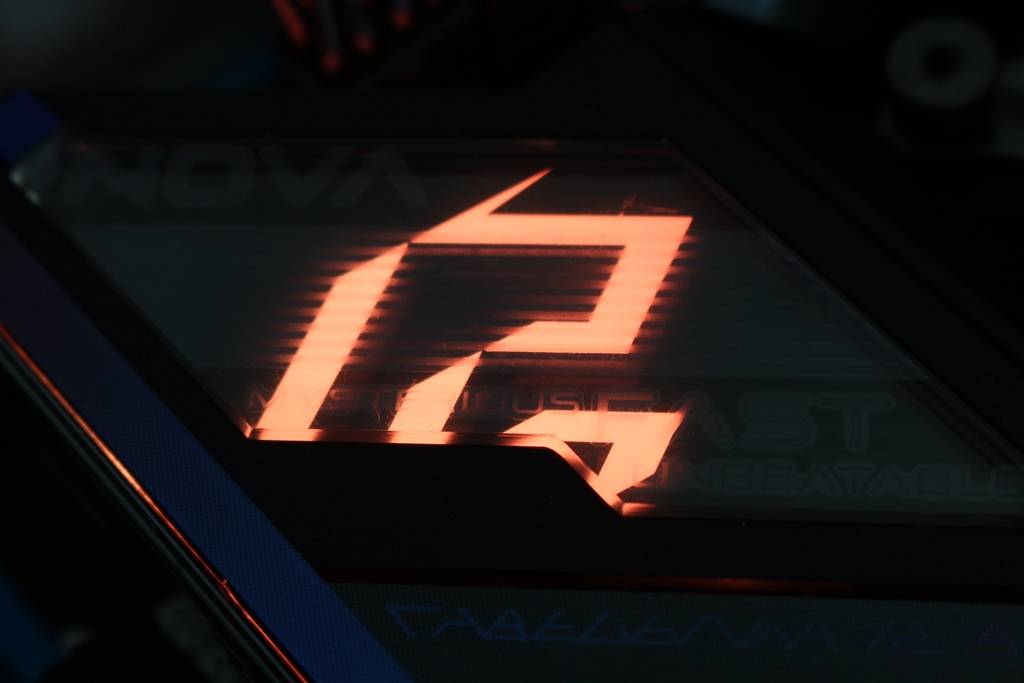

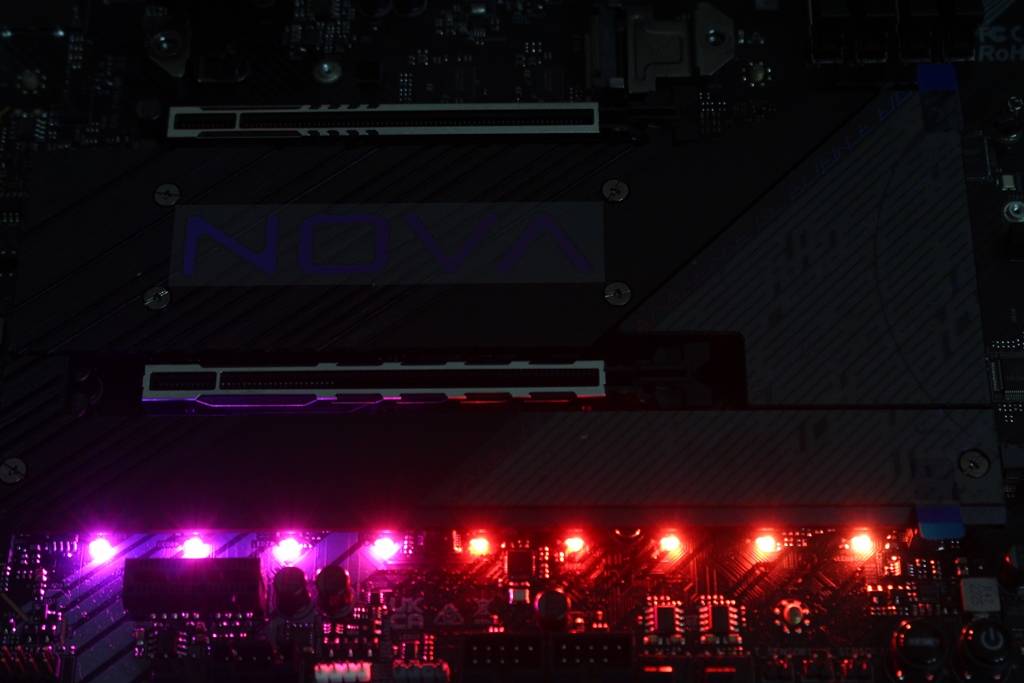

主板发光展示

▼I/O饰板发光

▼M.2区发光

总结：
华擎ASRock Phantom Gaming Z790 Nova WiFi扩展性真的非常狂，有着六支M.2扩充，供电也很足够拥有20相90A SPS设计，搭配最高阶的Core i9-14900K或i9-13900K都没问题！ 这次BIOS还导入了CPU Indicator 体质检查工具，喜爱超频的玩家可以快速知道手上的处理器体质，不用花时间做超频，真的是很方便的功能，规格方面也很足够2.5GbE有线网络卡与Intel WiFi 7无线网络卡，未来普及规格现在就标配，内存超频官方已经标是可以直接上DDR5-8000没问题！
这次最大的变革应该是导入PCIe 5.0 SSD免工具快拆散热片与所有M.2都支持卡扣免螺丝安装，组装时更简单方便，想入搭载六支M.2扩充与WiFi 7无线网卡的优质Z790主板吗？ 华擎ASRock Phantom Gaming Z790 Nova WiFi是非常棒的首选！
