雪白的你! 技嘉Z790 AORUS PRO X主板


在inttel 第13代CPU推出一年后的10月中旬,终于喜迎微幅升级的第14代CPU。

欸,可是我没跟进升级。 (至少还没)

倒是入手了各厂搭配14代CPU,经升级后的新一代Z790主板,其中最白皙动人的那位! 也就是本篇开箱的主角,来自技嘉的Z790 AORUS PRO X 主板!

在现在白色电脑整机当道的时代,技嘉推出一系列连PCB都采用白色的主板,还搭配当下最新的功能及配置,真的很懂消费者的心理啊!

技嘉针对第14代处理器推出的新款Z790主板,在型号上都以X为尾缀,选购时应该能轻松辨认。 Z790 AORUS PRO X(以下简称PRO X)是其中采用白色PCB板的首发产品,除了最大卖点纯白配色外,采用更高阶的WIFI 7晶片,便于用户安装及强化耐久使用的设计也获得升级,定位则属中偏高阶,适合有一定预算的纯白爱好者(是说组纯白整机的用户应该都已预期要准备相当程度的预算)。

包装采一贯的Aorus系列风格,但可惜没在包装外观强调全白的特色,不然摆在店面里展售时应该满能吸引人目光。


配件里比较引人注意的是白色的WIFI天线,其他部分就中规中矩。


PRO X包括PCB板多数为白/银色外观,个人觉得技嘉有在提高散热片白色及降低银色的比例,整体已更偏雪白色,但插槽及部分组件仍为黑色,小小遗憾。


背面为偏深的灰色搭配数条白色装饰线条,PCI-E 16x_1插槽背面的位置有一小片金属,为技嘉本次新加入的特色之一:称为Ultra Durable(UD超耐久)的PCI-E装甲,这部分后面会再介绍。

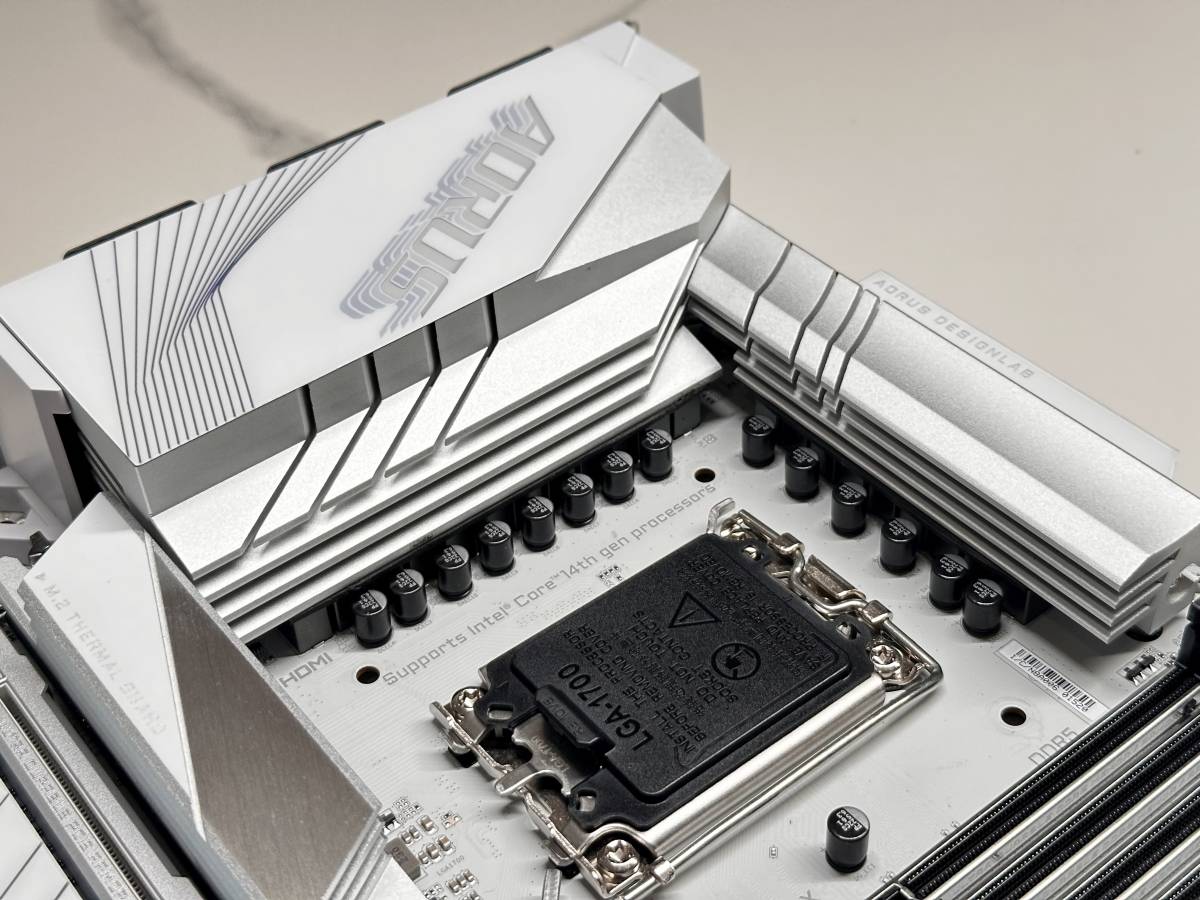

CPU供电区域全数覆盖散热片,PRO X采用数字并联式 18+1+2相电源,等级介于自家Master及Elite中间,符合其价格定位。


整个主板只有IO区的堆叠AORUS字样带有RGB灯效,略显低调。 下方线条虽无RGB灯号但依角度不同会反射激光光芒。


CPU供电采用双8Pin规格,依技嘉官网介绍,供电区域则采用称为VRM Thermal Armor Advanced 的散热方式,两区的散热片藉由热导管连接组成一体式架构,及藉由复合式剖沟设计,能增加4倍散热表面积。


散热片与电源模块接触位置使用7W/mk规格的导热垫。


热导管采用较粗勇的8mm规格。

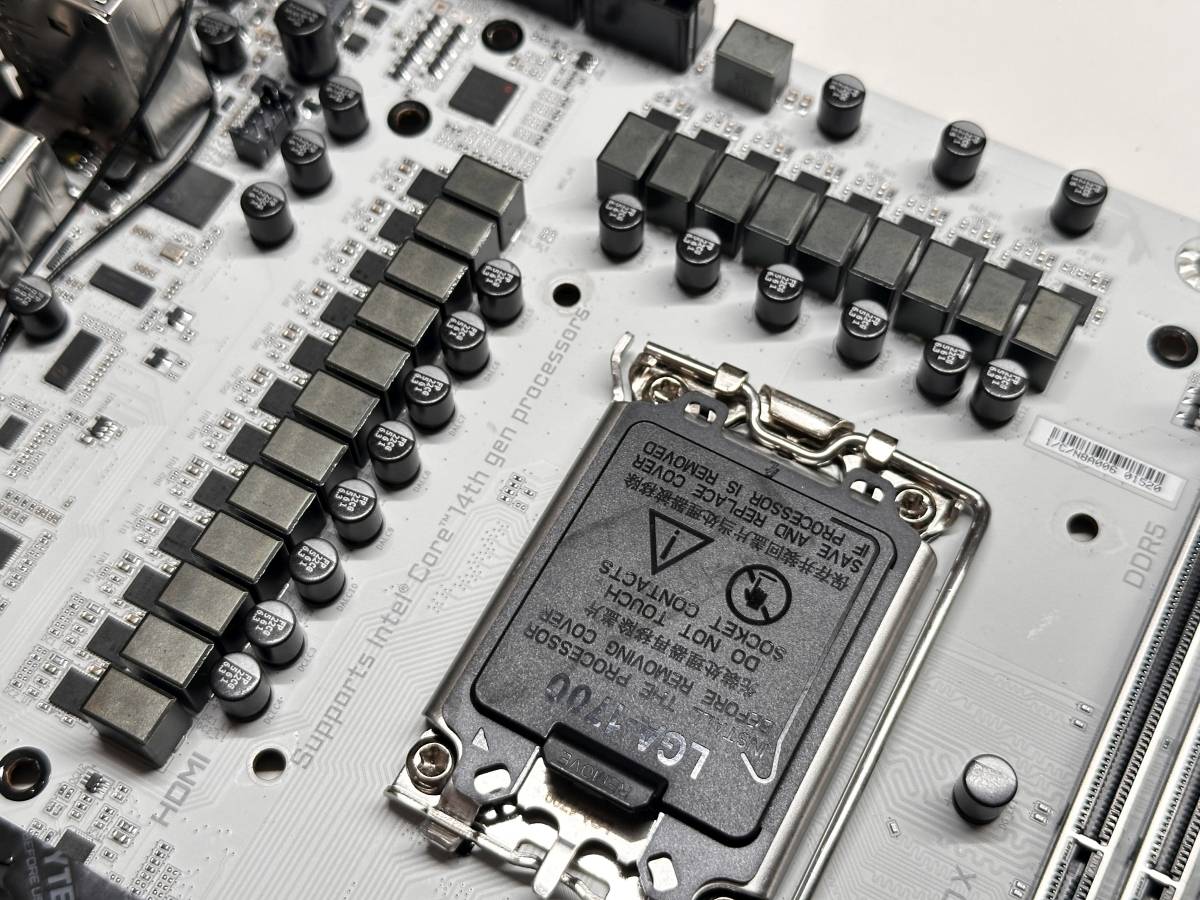

电源采用全数位供电及9+9相并联设计。


内存超频为本次各厂新Z790主板的重点强调项目,技嘉也不例外有感受到下足了工夫(? )至少在官网页面上有相当充足的版面在介绍本次的内存超频设计。

首先插槽外部以同样称为超耐久(UD)的金属装甲覆盖,内部则称具备独立布线以防止干扰,此外还采用服务器等级8层电路版、背钻孔技术、菊链式内存布线设计。

但相较于上述这些让外行只能看热闹的复杂难懂技术,个人认为本次简化BIOS内的超频设定反而更让用户有感。


前置TYPE-C接口具备20Gbps速度,在19Pin USB3.2 前置接口旁还有一个TYPE-C接口,支持USB 2.0 DP显示输出,可连接机壳内置屏幕,最高支持1920×1080@30 Hz的分辨率。


第一槽M.2配置与供电区域相同风格的散热片,一样为多层切削的金属,此插槽支持PCI-E 5.0的M.2 SSD。


技嘉将免工具拆装M.2 SSD的技术称为EZ-Latch Plus,在PRO X上更升级加入连SSD散热片都采用免螺丝拆装设计的EZ-Latch Click。


巨大鸟头SSD散热片的一侧为EZ-Latch Click,另一侧则为螺柱卡扣。


拆除散热片只要拨动一侧的EZ-Latch Click即可。


PRO X具备5个PCI-E M.2 SSD插槽,第一个插槽为CPU直连,底部具备额外导热垫,支持PCI-E 5.0 x4 速度,其余SSD插槽则连通Z790芯片,支持PCI-E 4.0 x4速度,其中最右下的M.2 SSD插槽支持SATA SSD。

CPU直连的PCI-E 5.0 x4 SSD与PCI-E x16_1插槽共享带宽,即如果第一槽安装SSD则PCI-E带宽会以x8/x8方式分配。 其余两个PCI-E x16插槽内部仅为x4线路,连通Z790芯片,支持PCIE 4.0 x4速度。


WIFI 7采用子卡方式安装于其中一SSD插槽下方,采用联发科技MT7927 芯片,支持802.11a, b, g, n, ac, ax, be规格、2.4/5/6 GHz无线频段、11be 320MHz无线通信标准及蓝牙5.3。


PCI-E x16_1使用了超耐久UD装甲及EZ-Latch卡扣,看起来特别粗勇。


EZ-Latch卡扣或许没有他厂的按钮方便,但延伸出的按压面积颇大,个人觉得方便程度至少有… 前二名(?


而且这次的UD装甲可说已进化到重甲等级,采用锌合金材质重装甲跟背板结合的方式提供PCI-E插槽最完好的防护。


拆除背板螺丝后即可将整个UD装甲拆下,而且居然是连同卡扣将整个重装甲拆下,个人在拆除时也是觉得十分惊讶。


拆除装甲后的PCI-E x16槽仿佛退化成古早的PCI插槽,差别只在大小开口位置相反。


主板右下设有重启及免CPU更新BIOS的Q Flash Plus按钮,能再加个开机按钮就功德圆满了。


背部IO共有10个USB接口,其中2个为TYPE-C,下方TYPE-C具备20Gbps速度。

视频接口则具备HDMI输出x1、DP输入x1。 HDMI搭配内置显示芯片的处理器可输出4096*2160 @60Hz的分辨率,支持HDMI 2.0及HDCP 2.3。

DP输入则需要搭配独立显卡,将显卡的DP输出与PRO X的DP输入连接后,即可透过TYPE-C接口输出视频,一般称为DP ALT Mode,最高可输出4096*2304@60 Hz的分辨率,支持DP 1.2及HDR。

此前DP ALT Mode只在创作者AERO系列主板上采用,这次针对14代更新的Z790主板还暂未见新版AERO的身影,倒是将此功能放到PRO X身上了。

PRO X的RGB灯效仅有IO区的AORUS字样,低调复古的美感。


BIOS界面也搭配PRO X配色改为偏灰的白底,之前用Z690 AERO时还觉得纯白配色有些刺眼,现在PRO X的灰白配色就显得柔和许多。

技嘉在新版Z790主板上采用重新设计UI界面的UC BIOS,在选项位置的编排个人觉得的确是更为直觉友善。


之前曾开箱采用低一阶B760芯片的技嘉B760M主板,因为不具备CPU超频功能,让技嘉在700系列主板导入的PerfDrive简易超频技术无整发挥,本次以Z790主板搭配13代i7以上K系列处理器就能体验完全体的PerfDrive。

因为这次使用360mm AIO散热器,就直接选择Instant 6GGz选项,让其中1~2个P核心能超频至6GHz。

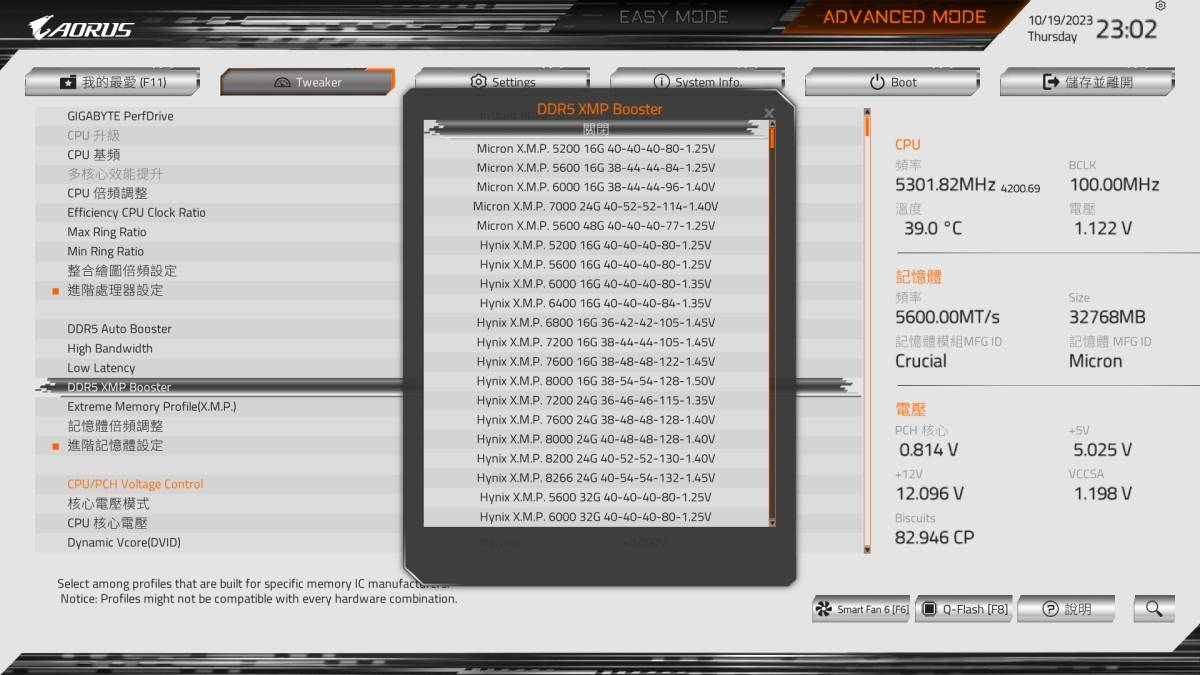

前面提到撇除较为复杂难懂的内存设计技术,BIOS内的内存设定个人觉得才是重头戏。 PRO X在BIOS内的DDR5 XMP Booster功能,可从各厂内存设定参数的数据库中直接抓取参数配置套用在内存上,不用再去手抄参数再一一修改、套用,堪称懒人福音。 懂玩的用户也可透过支持XMP 3.0的内存,将参数额外存入两组SPD配置文件。


PRO X的PCI-E带宽手动调配选项只有x8/x8,在第一槽M.2 SSD安装SSD后带宽会强制调整成x8/x8,此时第一槽PCI-E x16会切换为x8速度,第二及第三槽PCI-E x16(内部线路仅为x4)则因为来自于芯片组,故不会受到影响。


虽然设定内可调整处理器的PCI-E速度,但个人试验即便手动调整为Gen5,安装上Gen4的显卡后,系统依旧会将PCI-E转换为4.0 x16。


在主板搭配的软件部分,技嘉已导入全新的统一平台GIGABYTE Control Center,简称为GCC。 GCC相较原本的APP Center可说是大大大进步,各种设定及功能软件整合在一起,使用起来直觉多了,不过个人觉得界面丰富度、软体加载速度及稳定度仍有进步空间。


简单测试一下CPU,依HWMonitor的监测数据的确有两颗核心在特定状况下能跑到6Ghz,但跑R23时各核心多数时间还是维持在5.3Ghz的预设Boost频率。


最后关于前面提到Gen 5 SSD共享处理器带宽的状况,将SSD装在第一个插槽后,GPU-Z显示此时显示卡运作带宽只有4.0 @x8。


不过主要影响其实只有「心灵层面」,经实际测试此时RTX 4070Ti的3Dmark跑分与x16时都是约22xxx分,几乎无差距。


也可参考知名网站TechPowerUp的测试,以目前最高阶的RTX 4090作测试,PCI-E 4.0 x16降到4.0 x8 (等同3.0 x16) 的综合效能损失只有2%,甚至降到2.0 x16下损失也只有8%,减损基本可以忽视。
NVIDIA GeForce RTX 4090 PCI-Express Scaling


心得

个人相当佩服技嘉这次的策略,在各厂新主板大多只是例行性微幅升级时,直接端出纯白配色的主板,让他厂主板相形失色,也应该能直击不少白色主板的心。

除了外观优势,在包括Wifi 7、5个M.2 SSD插槽及支持Gen 5 SSD、内存超频简易化设定、UD装甲、SSD免工具快拆等最新功能、用料、友善设计及超频选项上也可说是不落人后,恰如其分地符合其中高阶的产品定位(吧? )
