DIY Friendly极致设计与顶阶用料的用心之作、GIGABYTE AORUS Z790 MASTER X开箱试玩

对应Intel新的14代处理器上市，主板的龙头厂商GIGABYTE也推出一系列带有“X” 尾缀型号的新版本来供玩家选用，包括之前就上市的XTREME、MASTER、PRO、ELITE等都有新版的XTREME X、MASTER X、PRO X、ELITE X推出，加入以对应14代的元素外也把WiFi 7无线网络导入，这次小编也入手其中的 MASTER X 这一片，那就来看看到底有那些不凡之处吧！

GIGABYTE Z790 AORUS MASTER X开箱

官方在命名上对于 “X” 也做了注解：代表无限可能！ 而加上了 “X” 型号的 MASTER 系列除了对应支持最新的 14 代处理器外，原本就归在 Z790 主板中的高端定位，价位比起顶阶的 Xtreme 要亲民许多，特别是以 20+1+2 相的 VRM 数字供电设计已经足以应付 14 代处理器中的高端版本，假如玩家入手的是 i7 或 i9 版本的话，MASTER X 会是十分推荐的一款。

彩盒包装的设计风格也延续GIGABYTE AORUS的神鹰特色，低调内敛的黑色包装也展现了这款主板的独特质感，彩盒背面则是印上了关于 MASTER X 主板的特色介绍，提供快速清楚了解产品特点的第一印象。

一直以来的MASTER系列都有相当特别的设计风格，作为高端定位中的一员，MASTER X也展现了大师风采，除了整体上抓了斜切的设计线条外，上下对角的镜面设计也算相互呼应，右上角的一体式I/O端口上方也照惯例的提供有RGB灯效、开机时也会显示AORUS Logo，至于左下的部分其实也藏了特别之处，MASTER X 导入了免螺丝快拆的特色以及轻松拆卸显示卡的快速按钮等，整合成DIY Friendly这一项友善设计，因此玩家可以透过EZ-Latch Plus/EZ-Latch Click来快速拆装PCIe显示卡与M.2插槽，大概是目前小编用过最方便的拆卸装置了。

另外，除了提供有1组UD Slot X可承受10倍承重强度的PCIe 5.0 x16装甲插槽外（再厚重的显卡也不怕），另外还有2组也加装有装甲保护的PCIe 4.0 x16 UD Slot，内存则是提供4组DIMM、并且支持频率由原本的8000+提升至8266+，同样的也加装了耐久度特色的装甲保护设计。

供电方面采用了 20+1+2 相直出式数字 VRM 设计，配合 8 层 PCB 板与 2oz 铜用料，提供最佳的耐久度使用品质，而且在 Mosfet 部分也采用了 Thermal Armor Fins-Array 直触式散热模块 （8mm热导管） 来协助散热，并且具备 NANOCARBON 涂层与 12W/mK 导热系数的散热垫来强化整体的散热性能。

灯效部分则是以一体式I/O上方的部分为主，特殊的AROUS Logo灯效与镜面设计，日、夜的RGB风格也大不相同，设定部分可以从专属的GCC软件（GIGABYTE CONTROL CENTER）中来调整。

针对Gen 5 M.2的主要插槽位置也提供了超有份量的Thremal Guard XL散热背板来协助散热，可达到9倍优化的散热面积，注意看的话从侧面可以看到鳍片剖沟构成了立体的AORUS字样。

免螺丝就能轻松拆卸的 EZ-Latch 设计真的对小编这种需要经常插拔零组件的人来说是十分便利的事，独特的 M.2 EZ-Latch Click 只要轻轻手指一扳就开向上掀起，简直就是太轻松。

除了 Gen 5 M.2 插槽外，其他内建的 4 组 M.2 插槽则是一并藏在一整片 Thermal Guard Ext. 大散热背板底下，同样的也加入了 EZ-Latch Click 设计，只需轻松一扳就能打开，插好 SSD 后也只需要将卡扣扣上即可完成。

位于Gen 5 M.2旁边则是最新的Ultra Durable PCIe Armor装甲插槽（PCIe UD Slot X），可承受10倍强度、再巨大的显卡也不用怕会造成承重的支撑问题，并且内衬有橡胶条设计可保护显示卡PCB不被刮伤，透过锌合金材质能为高速讯号传输提供有效的电磁屏蔽保护，插拔部分则是可由EZ-Latch Plus来轻松拆卸。

其他特色也包括了直接提供有Power电源键、Reset键、Debug灯与开机显示LED灯号（4灯）等功能，至于SATA扩充也提供有4组，CPU 12V 8-pin插槽也有装甲保护等。

音效部分完整的设计，包括使用了Realtek ALC1220音频解码器与ESS SABRE DAC（ESS 9118）芯片，具备SNR 125dB Hyperstream动态范围与32bit/192KHz PCM高解析音乐及THD+N-112db世界最佳总谐波失真，搭配高品质WIMA与日系音响级电容，达到优化的高解析音效输出。

独特的Nanocarbon Baclplate纳米碳涂层背板除了带来更稳定的支撑强度外，也提供了散热上的强化，透过铝制背板的材质与涂层特色可增加3倍的导热系数以及10%的降温效果，装饰设计部分则也有AORUS标示以及与正面一致的延伸饰纹等。

背面约正中间位置可以看到有凹槽与4颗固定螺丝，其实这就是前面提到的PCIe US Slot X的背面连接，直接强化与背板的连结而不是仅依靠PCIe Slot的Pin脚焊接，提供了高达50kg的承重强度。

背面端口的提供可以说相当完整，除了最左侧位置上下的Q-Flash Plus与ClearCMOS按钮外，最新的WiFi 7无线天线模块当然也有提供，接着是多达4组的USB 3.2 Gen1与7组的USB 3.2Gen 2 Type-A，额外还提供有2组USB 3.2 Gne 2×2 Type-C以及1组USB 3.2 Gen 1 Gen 1 Type-C、10组1GbE LAN、<> 组 DisplayPort 与音效插孔等。

最后来看一下提供的附件部分，包括有使用说明手册以及信仰贴纸、AORUS铭板、WiFi 7 无线天线模组、SATA 连接线、RGB 线材、测温线材、噪音线材、面板针脚快速连接座等。

性能检视

接下来就上机实测看看性表现啰，Intel新的 14 代处理器一样采用 LGA1700 架构设计，外观上与 13/12 代并无不同。

本次的测试平台列表：

处理器：Intel Core i7-14700K
显卡：NVIDIA GeForce RTX 4070
Memory：T-FORCE VULCAN α DDR5-6000 16GBx2 （CL 38-38-38-78）
SSD：Samsung 980 Pro 1TB PCIe 4.0 Gen4x4 M.2 SSD
电源：Seasonic FOCUS GX-850 （850W、ATX 3.0/PCIE 5.0、80Plus Gold）
散热器：InWin MR36 AIO一体式水冷
操作系统：Windows 11 Pro 22H2

开机后进入BIOS也顺便将版本更新到F4，对GIGABYTE BIOS接口不陌生的朋友应该会发现整体的UI有一点点小改，更整齐且类别分明的接口视觉让操作上更容易入手，EASY MODE就能够将主要功能做快速调整，有需要进阶设定的也能快速切换做进一步的调整，像是超方便的Instant 6GHz+与DDR5 Auto Booster 就是玩家超频的好伙伴。

透过CPU-Z可以看到关于Core i7-14700K的各项信息，由于多了4颗小核与频率再向上略提一些的缘故，因此可以看到整体表现都较前代的版本出色一些，Bench项目的单多核成绩落在899.2与14868.4分，数据库数据对比大约与Corei9-13900K接近、与对手的Ryzen9 7950X多核表现接近但单核成绩领先一大截。

针对CPU性能检视的Cinebench系列也透过Ra23与2024这两款来看一下表现，R23的部分获得有单核2097、多核34277 pts，而2024版本获得单核125、多核1888、GPU成绩17649，都有相当亮眼的成绩。

在 Geekbench 6 的部分则可以看到 CPU Benchmark 的表现，单核 2746、多核 19132 分，GPU 的表现则是 172699 分 （OpenCL）。

Novabench 5 的测试可以看到 4 项主要零组件的表现，CPU、GPU、Memory、Storage 的成绩分别为 3977、1524、346、497 分，总分则是落在 6344 分。

在 AIDA64 Cache & Memory 的 Benchmark 测试来看一下整体搭配下的读取、写入、复制与延迟性能，分别获得有 92696、82513、83878 MB/s 以及 75.9 ns。

3DMark系列的性能检视，首先看一下CPU Profile的单多核成绩，单核落在1138分、多核最大为14235分，比起前代的表现有不小的进步。

其他包括Time Spy、Fire Strike、Port Royal与Speed Way等测试成绩都相当不错，透过下面的实测截图可以看到各项数据，就算较新的Solar Bay项目也获得不错的成绩，另外在NVIDIA DLSS feature Test中可以看到以DLSS 3、4K分辨率下，Core i7-14700K与RTX 4070搭配这片 AORUS Z790 MASTER X 主板的表现可以将FPS提升至83.22，应付玩家的游戏需求也相当足够。

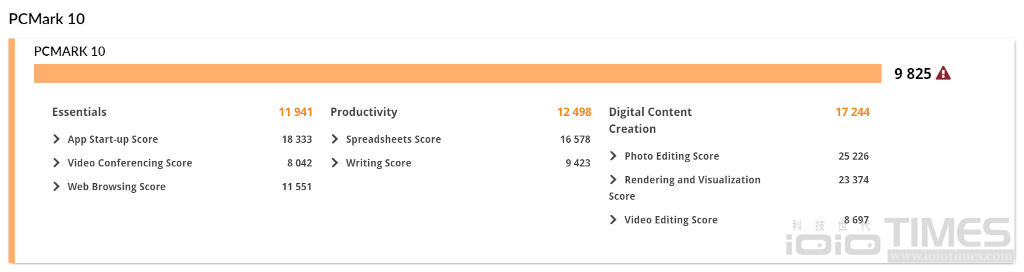

整体表现的PCMark 10测试中则是可以看到总分高达9825，其中的Essentials、Productivity两大项目的表现都相当不错，至于Digital Content Creation数字内容创作的得分更是拉高到17244，对于创作者玩家来说绝对是提升工作效率的利器。

顺便看一下这样的组合在blender上的表现，单纯使用Core i7-14700K内显UHD770的话只能在三项测试中获得224、142、107的成绩，启用独立显示卡的话则可以拉高至3042、1485、1490分，玩家可以挑选高阶显示卡来搭配，除了可以获得高效能创作效率外，也不用担心上了高阶显示卡会有支撑性的问题，住片Z790 MASTER X 可是有提供超强承重的 PCIe UD Slot X 设计呢！

最后也简单看一下关于GIGABYTE CONTROL CENTER（GCC）控制软件的部分，强烈建议要安装，因为可以调整设定的功能颇多，基本上对于RGB Fusion灯效与Fan Control风扇控制及Performance效能等方面都可以自行调整，而且直觉式操作，快速上手无难度。

结语

维持一贯的 MASTER 系列风格，对应 14 代处理器的 AORUS Z790 MASTER X 显然加入了更多的 DIY Friendly 友善设计，除了仍旧采用了绝佳的用料与功能配置外，让玩家可以更轻松的作到 DIY 操作的便利性大概就是这一片主板的重点特色了，光是一按即开的 EZ-Latch 免螺丝、免工具设计就让小编觉得超方便，而且不只是主要的 Gen 5 M.2 有支持，连其他的 4 组 M.2 插槽也一样同享 EZ-Latch Click 的便利性，再加上一按就能插拔显卡的 EZ-Latch Plus 设计，对于 DIY 玩家来说真的是没话说的超爽度了。

至于还有 20+1+2 相的直出式数字供电、超大片高效散热模块、纳米涂层背板设计、Ultra Durable PCIe Armor 装甲插槽… 等等，都相当具有特色，如果说正想组一台高阶 14 代主机、又是经常更换零组件的玩家，那相信这片 AORUS Z790 MASTER X 会完美满足玩家的使用需求。
