开箱Z790一代主流级别顶规板 | ROG STRIX Z790-E GAMING WIFI

去年2023的下半年Intel以12代大小核混和架构为基底，将快取加大以及两倍的E-Core效能核心为主要升级项目推出了13代以及Z790芯片组，今年Intel依旧打算推出14代CPU，代号为：Raptor Lake-S Reflesh，但从目前各家媒体透漏的消息中，感觉只是13代的小改良，因此Intel也未打算一并推出890晶片组，不过各家板厂还是有针对即将推出的14代更新了旗下部分型号主板的规格，而这次要来开箱的，是去年推出的ROG STRIX Z790-E GAMING主板，因此除了开箱与测试这张板子之外，最后总结也会针对目前华硕即将新出的主板规格做个简单的讨论与我个人的想法，那废话也不多说，赶紧进入本次的开箱~~

=====开箱=====ROG STRIX开头的主板在定位上是被ROG归类成“主流”级别，而在ROG STRIX系列中，后坠为E的是里面之中等级最高的，基本上他在规格上也会是ROG STRIX最顶的，例如本次开箱的ROG STRIX Z790-E GAMING WIFI与A、F、H… 等同为ATX尺寸的主板中，E是唯一支持5个M.2 SSD与M.2 PCIe Gen5 x4 SSD插槽的型号;
先从外盒看起（本次开箱非全新品，外观或内容物不一定完整，购买时以全新为主），外盒维持了ROG的设计风格，右侧有主板的正面图，左边有大大的ROG STRIX Z790-E GAMING WIFI型号字样。

正面右下角有放上支持Intel 第12、13代CPU、搭载Z790芯片、DDR5、LGA 1700脚位、PCIe 5.0、AURA SYNC以及WiFi-6E的标签。

包装盒背面主要为主板特色介绍与规格列表，特色包含18+1项供电、PCIe 5.0 M.2、丰富的I/O接口以及PCIe Slot Q-Release快拆设计。

主板内附的小配件包含：一次性束线带、SATA线、M.2 铜柱、M.2 Q-Latch备品、M.2 SSD 导热贴片、WiFi天线、VRM风扇支架、DDR5内存风扇支架、显示卡支架、ROG 信仰钥匙吊环以及信仰贴纸。

=====ROG STRIX Z790-E GAMING WIFI=====ROG STRIX系列主板在Z790这代目前只有推出后坠为A/H/F/E的ATX板以及I的mini-ITX板，目前尚未看到M-ATX的G系列; 而这次开箱的E大小为标准的30.5 x 24.4 cm ATX主流规格，外观上主板正面无论是上方CPU供电区或是下方的M.2 SSD、芯片区都有大量的散热鳍片覆盖，整体设计非常电竞风。

主板背面没有额外加装金属背板，但有用ROG的LOGO与文字作点缀。

主板供电VRM区块由两块厚重的散热片提供辅助散热，靠近背板I/O区的表面还有设计一个很大的ROG之眼LOGO，并且未开机下背景会呈现幻紫的颜色，非常好看。

开机后ROG之眼就会亮起，也可从Armoury Crate灯效同步设计与其他配件同步，也可自行调整关机的灯效。

散热片另外一边则有JOIN THE REPUBLIC以及ROG LOGO重叠的图标点缀。

从侧面看VRM散热片，主要采用在高度上使用间隔来让散热片能接触到更多空气，使散热效果更好。

从主板上方往内侧看，两块散热片之间还有用一根金属热导管来连接，能平均将热传导上去。

CPU供电部分采用双8-PIN，并且有用Procool II金属来强化插座的稳固性。

把VRM散热片拆下来之后，可以看到底部只要有接触到供电模组的地方都会有用上一整条导热片来辅助导热，另外一条线则是上面提到ROG LOGO灯效的讯号线。

供电方面ROG STRIX Z790-E GAMING WIFI使用18+1相数字供电设计，供电芯片为90A Renesas ISL99390。

在CPU跟内存的中间处印有STRIX Z790-E GAMING WIFI型号字样。

内存采用四槽的DDR5 DIMM单边卡扣设计，容量最高支持到128G，memory overclocking频率可达7800+ MT/s（oc），并且支持Intel XMP 3.0内存一键超频。

在内存的右侧有设置Q-LEDs、Q-Code LED与快速开机键，开机或者使用过程中有问题，可更快速地藉由灯号显示的号码来检查是哪里有问题。

内存下侧设有Q-Release显卡快拆设计，主要连接到第一条PCIe，可更快速且方便的拆装显卡; 另外Z790这代的Q-Release显卡快拆设计也有进行更新，与Z690的第一代相比，取消按压之后，卡扣就会自动复位，不须额外按压卡扣，相当方便。

从侧面看，可以看到Q-Release显卡快拆设计的外壳采用半透明的设计，可以微微的看到里面的结构。

如果把外壳拆开之后，就可以直接看到结构，主要就是在按下去的时候，弹簧受力，PCIe卡扣就会往右拉扯，即可把显卡拆除下来。

主板后方I/O有提供1 * HDMI 2.1、1 * DisplayPort 1.4、4 * USB 3.2 Gen1 Type-A、Clear CMOS 按键、BIOS FlashBack、6 * USB 3.2 Gen2 Type-A、1 * USB 3.2 Gen2 Type-C、1 * USB 3.2 Gen2x2 Type-C、RJ-45 2.5G有线网络孔、 WiFi-6E天线端口、光纤S/PDIF数字音频输出以及五孔音频接口;
另外有白框标示的USB 3.2 Gen2 Type-A接口可搭配BIOS FlashBack功能进行BIOS更新。

接下来是主板下半部，ROG STRIX Z790-E GAMING WIFI有用大量的散热片覆盖，提供SSD与芯片许多被动

散热片，上方也有许多与ROG相关的元素的设计，能感受到非常强烈的电竞风格。

在第一条M.2 SSD插槽因为有支持PCIe 5.0的规格，大家也都知道Gen5 SSD的热情，所以ROG有额外设计一个导热管来辅助散热，后续也会进行测试; 散热片上也有放上ROG的标语：FOR THOSE WHO DARE。

先从PCIe插槽开始介绍，ROG STRIX Z790-E GAMING WIFI总共有三个 x16 slot插槽，第一条为PCIe 5.0 x16规格，并且有加装金属框架强化稳定性，但要注意的是，如果有使用第一条M.2的话，带宽会分配其中的x4给SSD，自身剩下x8;另外两条虽然是PCIe 4.0 x16的长度，但都只有x4频宽，可以拿来扩充声卡之类的。

接下来是储存空间，ROG STRIX Z790-E GAMING WIFI总共提供5个M.2 SSD插槽，最上方的两条为CPU直连带宽为PCIe Gen5 x4和PCIe Gen4 x4，另外第一条原厂预设玩家使用Gen5 SSD所以有额外提供一条SSD底部散热片; 剩下3条则是走芯片组的，都是PCIe Gen4 x4带宽，第五槽可支持较旧的SATA M.2 SSD，长度部分皆支持2242、2260、2280 长度与 MKey 规格。

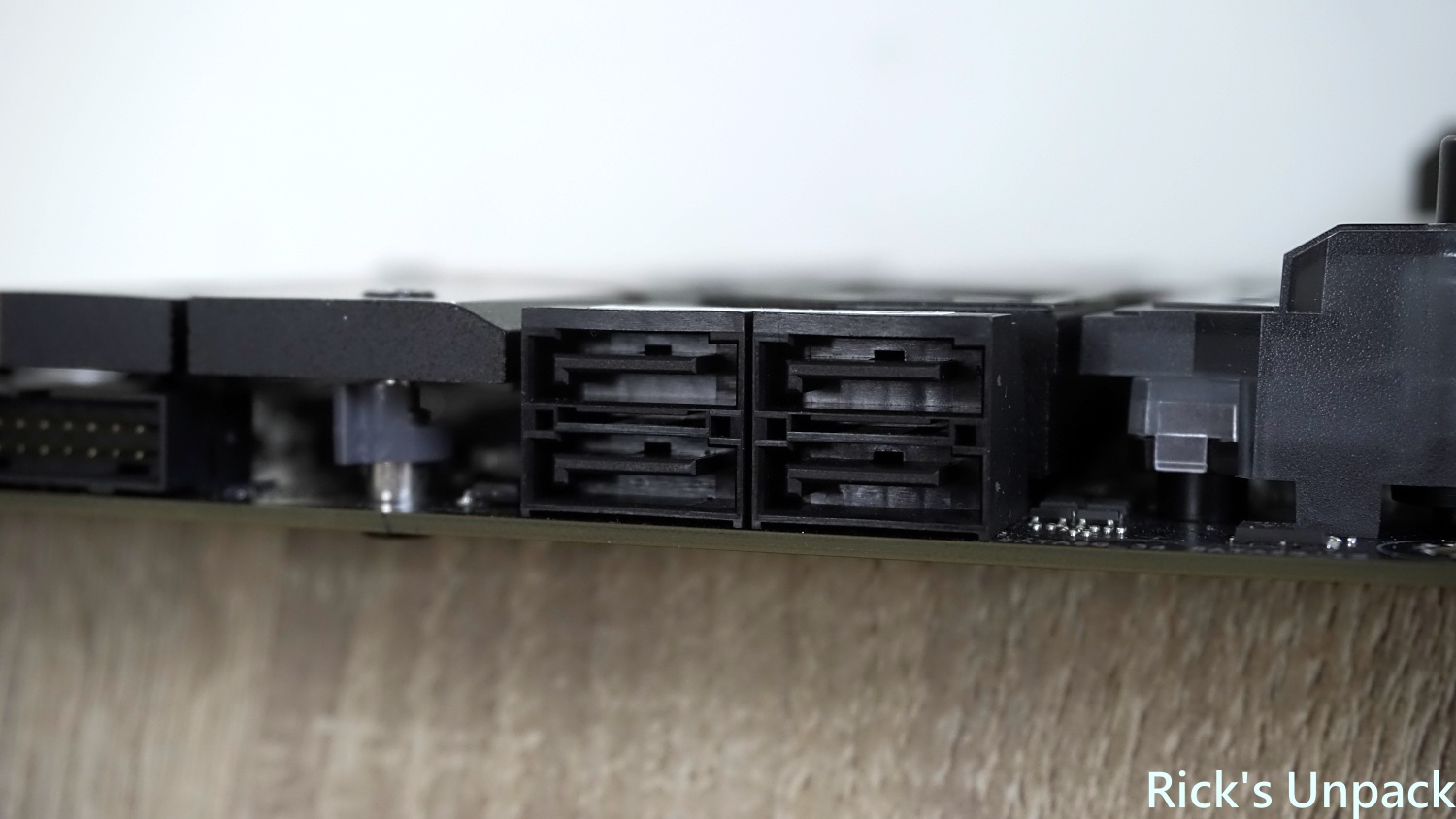

除了5个M.2插槽之外，还有提供4个SATA接口可使用SATA SSD或HDD。

每个M.2 SSD插槽都有设置Q-LATCH免螺丝卡扣设计，可以很轻松地安装SSD。

5条M.2 SSD散热片皆有附上导热片辅助SSD散热。

音效采用ROG SupremeFX 7.1 Realtek ALC4080，提供7.1声道、最高取样频率与分辨率为32-bit/384k Hz，另外在主板设计上也有额外将讯号与其他零件隔开，避免讯号之间的干扰。

RGB则提供了1组RGB_HEADER（12V 4-Pin RGB）以及3组ADD GEN2（5V 3-Pin ARGB）接口，位置分别是在主板右上角有一组RGB_HEADER跟一组ADD GEN2，另外两组ADD GEN2在主板下方。

风扇接口则有1个4-pin CPU Fan、1个4-pin CPU OPT Fan、1个4-pin AIO Pump以及5个4-pin Chassis Fan，位置分别在主板上排、CPU左下与主板最下排。

在USB扩充槽部分，ROG STRIX Z790-E GAMING WIFI有提供一组USB 3.2 Gen2x2 Type-C （20Gb/s）插槽与两个USB 3.2 Gen1插槽，如果机壳前方有4个Type-A接口就可以都使用; USB 3.2 Gen2x2 Type-C插槽最高可支援30w PD快充。

主板下方还有两个USB 2.0插槽，可提供水冷或风扇的控制盒使用。（最高支持四个前置USB 2.0 安装端口）

最左下角则有Thunderbolt扩充和HD_AUDIO的音源插槽，右方是两组ADD GEN2插槽与Alternative PCIe模式切换开关。

=====ROG STRIX Z790-E GAMING WIFI BIOS=====在进入BIOS时，默认为EZ Mode，里面可快速查看主板、CPU资讯、CPU电压和温度、内存XMP开关、硬盘资讯、开机顺序、CPU AI超频… 等。

在下方的风扇设定区可查看主板有侦测到的风扇针脚以及相对应的转速，点击Q-fan控制也可以调整转速曲线。

进到高级模式的概要区可查看BIOS版本、右边区块则有CPU以及内存的频率、温度、电压… 等信息，右下角则是BIOS自动侦测CPU与水冷的体质给出的分数，提供给用户超频时一个参考依据。

在Ai Tweaker里面可进行CPU、RAM（有提供XMP I、XMP II、XMP Tweaked）、DIGI+VRM… 等更多更细节的参数微调。

监控区可查看硬件的温度、电压、风扇转速… 等监控。

启动区可选择系统启动优先级，不过基本上这项功能可直接从EZ Mode里面完成。

=====Armoury Crate=====华硕针对自家的产品线设计Armoury Crate这款软件，里面将许多功能都整合进去，在控制面板中可以查看包含CPU、RAM频率、使用率、温度、风扇转速以及是否开启CPU AI超频以及风扇转速调整。

在ROG STRIX Z790-E GAMING WIFI主板自己的设定中，第一个可以调整关机时的灯效。

在音效部分可以设定是否要开启双向AI降噪，选择完音频输出入，软件自己就会自动帮你消除你讲话以及对方讲话的杂音，是一个很强大的功能。

另外在磁盘信息可查看当前主板检测到的硬盘的温度、累积写入、累积读取… 等相关信息。

另一个华硕主板有支持的AI散热，可以进到FAN XPERT 4进行风扇调教或是自定义风扇转速曲线。

ROG STRIX Z790-E GAMING WIFI主板本身支持华硕自家设计的多项AI功能，包刮AI超频、AI散热、双向AI降噪以及AI网络抑或是主板的相关驱动程序，这些功能都能从华硕自家软件Armoury Crate里面进行下载。

=====性能测试=====接下来就搭配i7-12700K简单的进行几项测试，先附上本次的测试机台零组件
CPU：Intel Core i7-12700K
主板：ROG STRIX Z790-E GAMING WIFI
内存：G.SKILL Trident Z5 RGB DDR5 16Gx2 6400MHz WHITE
散热器：DEEPCOOL LT720 WHITE
硬盘：SEAGATE FIRECUDA 540 PCIE Gen5 SSD 2TB
电源供应器：FSP Hydro PTM X PRO 1200W WHITE
机壳：Thermaltake 曜越 Core P3 TG Pro WHITE
操作系统：Windows 11 22H2
※本次测试环境温度为28度常温阴天，另外BIOS也开启华硕自家的CPU AI超频，其他皆为预设。

首先先附上CPU-Z验明正身，另外也将Trident Z5 RGB DDR5开启XMP到6400MHz进行CPU-Z的跑分测试，i7-12700K单核与多核分别为793.3分和9293.2分。

接下来是AIDA64的Cache & Memory Benchmark测试，这边先放上开启XMP到6400MHz的结果，其余测试会再额外独立一篇开箱与测试; 在6400MHz下，G.SKILL Trident Z5 RGB的读取为96332 MB/s、写入85917 MB/s以及延迟为69.7 ns。

CINEBENCH R23部分i7-12700K的单核与多核分别是1893和21746分，另外温度与最高功耗为87度以及184.3 w。

CrossMark测试中，i7-12700K在四项测试中分别获得生产力2023分、创造力2608分、反应2163分和总分2277分。

在3D Mark CPU Profile测试中，12700K最大线程成绩为9937分，8绪和4绪则为7204、4123分。

接下来也测试一项近期新入手的软件PCMark 10，这款与CrossMark很相似，都是通过应用程序启动、网页浏览、视频会议测试，生产力项目模拟了文档文件、电子表格的编写，最后的影像内容创作则包含了照片、视频编辑、渲染等专业测试，最终给出一个分数; 本次测试中，12700K获得Essentials 11321分、生产力7855分与数字内容创作内容7112分。

最后也测试一下SSD的读写性能，上次开箱FIRECUDA 540的时候，由于当时搭配测试的BIOSTAR Z790 VALKYRIE主板散热片解热比较慢，所以有造成降速的状况发生，这次就来测试看看使用这种有额外接一根热管的散热片在散热效果上会不会比较好;
这次用CrystalDiskMark测试，并且搭配CrystalDiskInfo观测，FIRECUDA 540在连续读写表现为10065.77 MB/s以及10171.86 MB/s，并且温度表现也非常好，最高只有到60度，且非常快就能将温度压下去。

=====总结=====

以上就是ROG STRIX Z790-E GAMING WIFI的开箱与测试~
作为ROG STRIX系列中用料最顶的主板，在扩展性上确实不输MAXIMUS系列的主板，最直观的就是主板后方I/O，光是Type-A插槽就有10个可以使用，像我有键盘、鼠标、麦克风、声卡… 一堆外接设备的人来说是一大福音，另外SSD也是唯一一张ROG STRIX有支持PCIe 5.0以及5个插槽的ATX板;
再来就是今年各家板厂都有针对新的14代CPU有推出部分款式的更新版，针对ROG系列部分，最主要的更新就是从WiFi-6E升级成WiFi-7，对于是否要因为这项升级而选购新一代的主板，我个人保持观望的态度，毕竟目前也才刚正式开放可以使用WiFi-6E，普及率也还不高，升级到7就有点战未来的意味了，当然如果是组一台就会用好几年的，那当然选择新一代的主板是合理的，毕竟开放7也是一定会发生的事情，但如果是像我这种换换病容易发作的，基本上每一、两年就会更新的玩家，那我觉得可以再等待、观望一下，或许Z890会提供更多更好的规格也说不定~~
