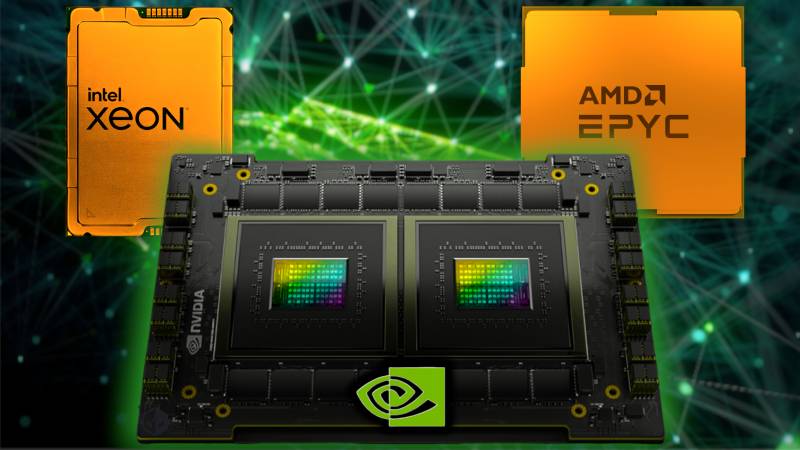

与相同功率下的AMD Genoa和Intel Sapphire Rapids x86芯片相比，NVIDIA Grace CPU的性能高达2倍

NVIDIA公布了即将推出采用Arm的Grace GPU的新测试，该GPU将为下一代数据中心和服务器提供动力。

Grace CPU由Arm Neoverse N2核心提供支持，将用于NVIDIA的Superchip，有CPU+CPU和CPU+GPU两种类型。 NVIDIA最近宣布了其用于人工智能和计算工作负载的最强大GPU GH200，它还配备了世界上最快的HBM3e，并将被Grace Hopper Superchip采用。
Grace的一些主要亮点包括：

适用于HPC和云计算的高性能CPU
Superchip设计，多达144个Arm v9 CPU核心
全球首款带ECC内存的LPDDR5x，总带宽1TB/s
SPECrate2017_int_base超过 740（估计）
900GB/s总线，比PCIe Gen 5快7倍
封装密度是采用DIMM的解决方案的2倍
每W性能是当今领先CPU的2倍
可执行所有NVIDIA软件和平台，包括RTX、HPC、AI和Omniverse

在Hot Chips 2023展示中NVIDIA首席科学家Bill Dally介绍了NVIDIA Grace Superchip与其竞争对手的双路x86解决方案之间的性能比较。其中包括AMD的EPYC 9654，它是最快的96核和192线程解决方案，还有Intel的旗舰产品Xeon Platinum 8480+，它有56核和112线程。由于解决方案在双插槽配置上运行，因此AMD平台共有192个核心，Intel平台共有112个核心。

从NVIDIA Grace CPU官方规格中我们得知，Grace Superchip总共提供144个（每个芯片72个Arm Neoverse V2）核心，支持高达960GB的LPDDR5X和高达1TB/s的原始带宽，并有综合功耗为500W。其他规格包括117MB L3和58个Gen5通道，同时使用TSMC 4N制程。

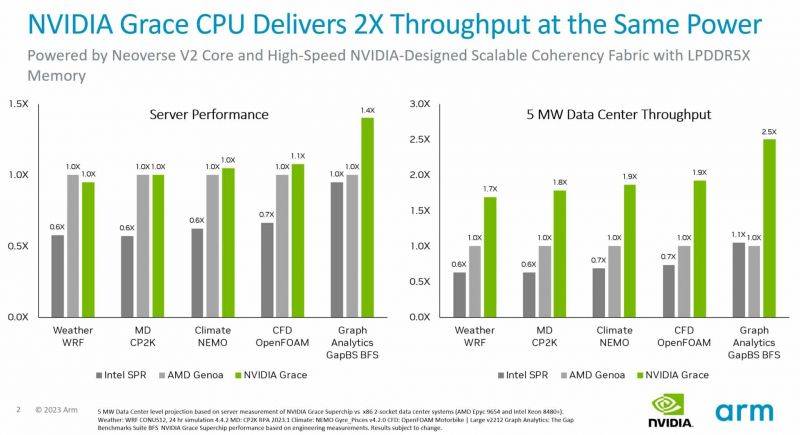

NVIDIA选择的测试涵盖了广泛的服务器应用，例如Weather WRF、MD CP2K、Climate NEMO、CFD OpenFOAM和 raph Analytics GapBS BFS。在所有测试中NVIDIA的Grace Superchip CPU的性能比AMD的Genoa CPU高出40%，同时远远领先于Intel的Sapphire Rapids CPU。大多数测试与Genoa相当，这对Grace来说也很好，因为其中两个芯片的总TDP为640W（每个EPYC 9654为320W），而Grace Superchip的功率为500W。
然而与实际的大型数据中心应用相比，性能比较变得更加有趣。 5MW数据中心吞吐量测试表明，NVIDIA的Grace Superchips可以提供高达2.5倍的性能，同时在相同测试中效率极高。对于投资于这些工作负载的数据中心和服务器客户来说，Grace CPU可以成为一个重大的游戏规则改变者，就像NVIDIA的Tensor Core GPU主导了HPC和AI领域一样。
