BIOSTAR入门级B650MP-E PRO搭载AMD 7600X与Intel ARC A380实测
AMD去年9月底推出下一代AM5平台,对芯片组价位比以往产品线还高,此状况可能是AM5架构推广进展较慢的主因之一,就连入门级A620芯片组也比上一代高上许多。
近期有不少主板品牌推出搭载B650、A620芯片组,采用更为入门的用料规格来压低售价。
本篇测试主板为BIOSTAR B650MP-E PRO,在AMD AM5架构属于中阶芯片组。

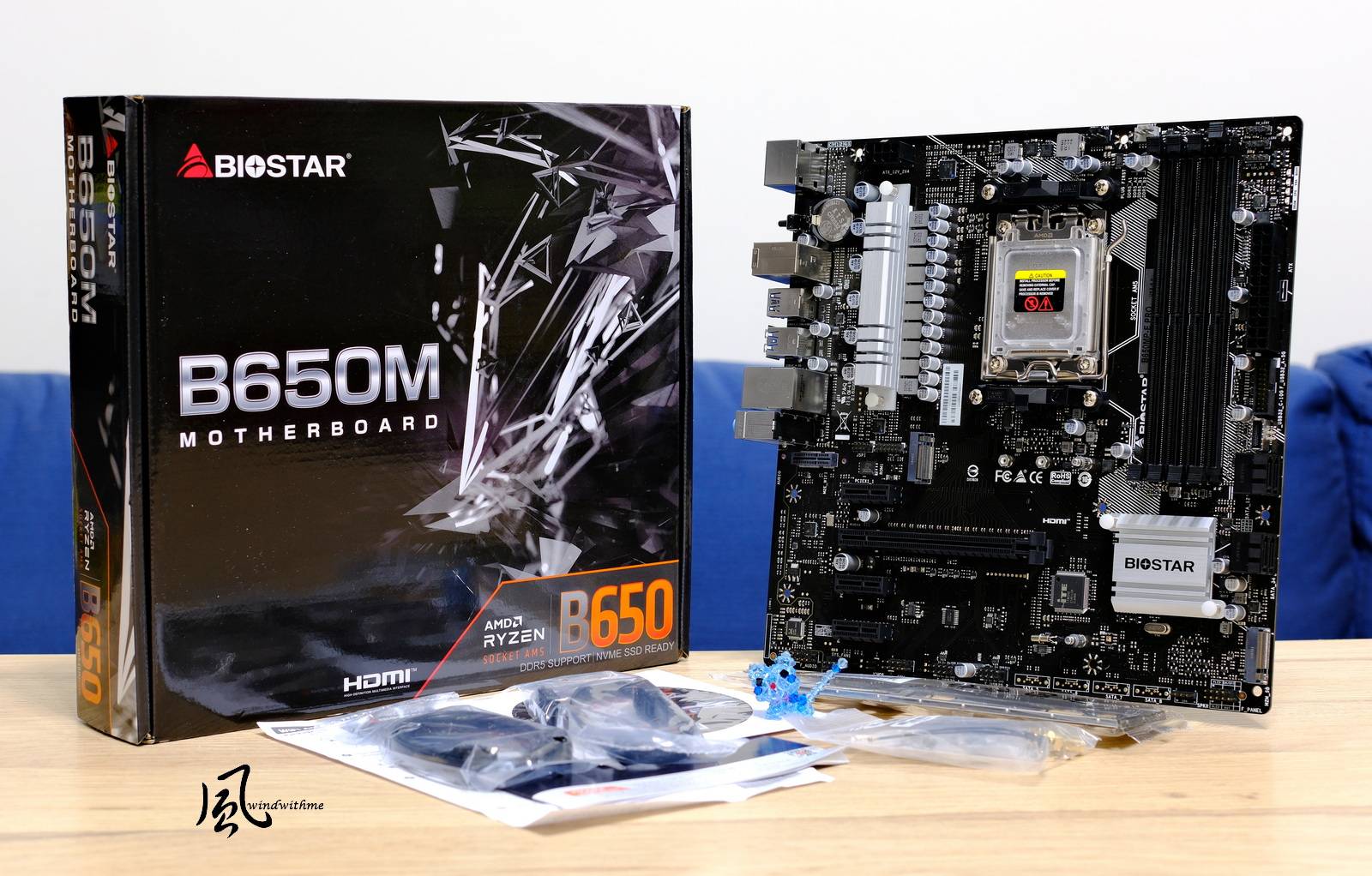

![H2NyzZQ.jpg](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

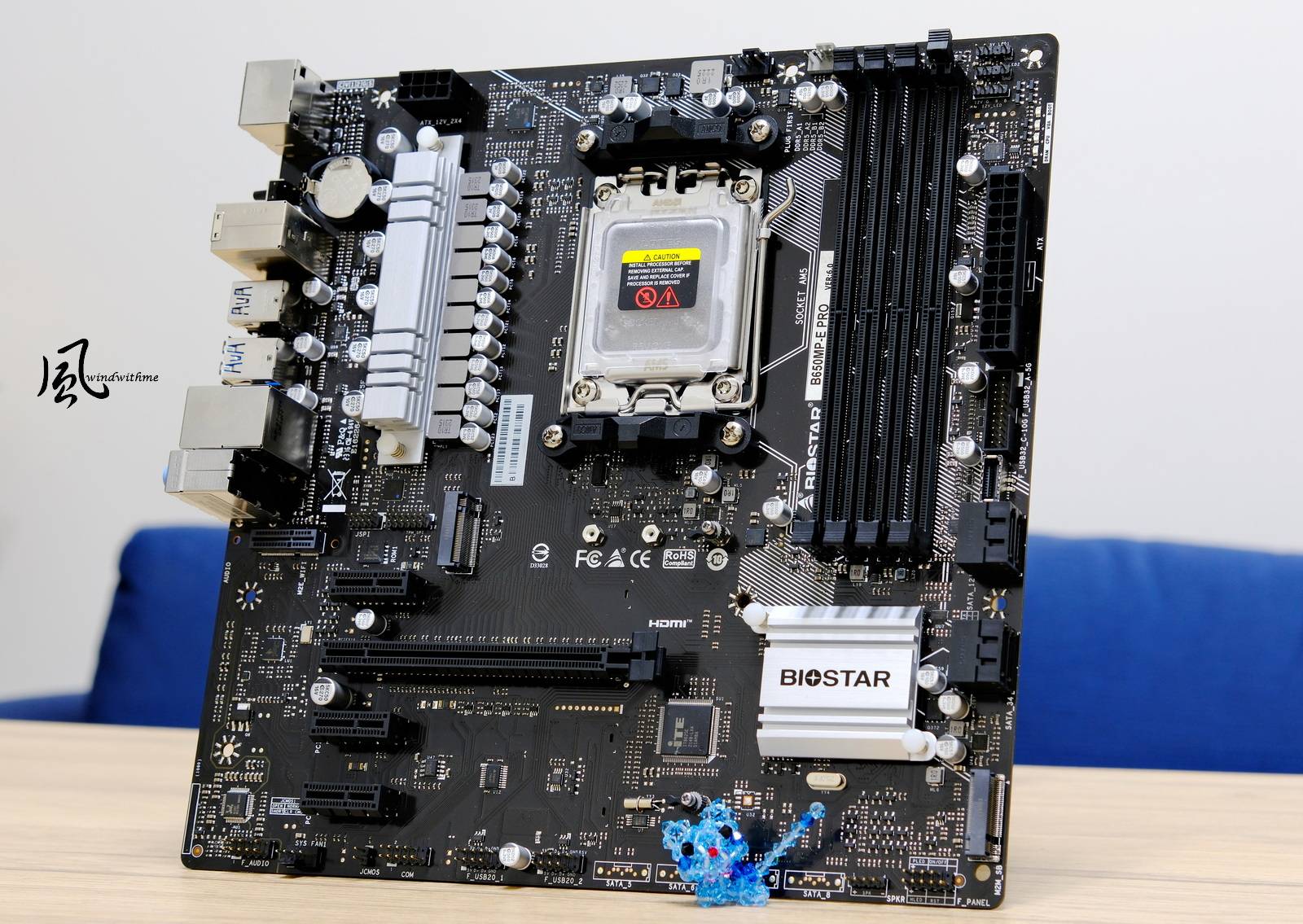

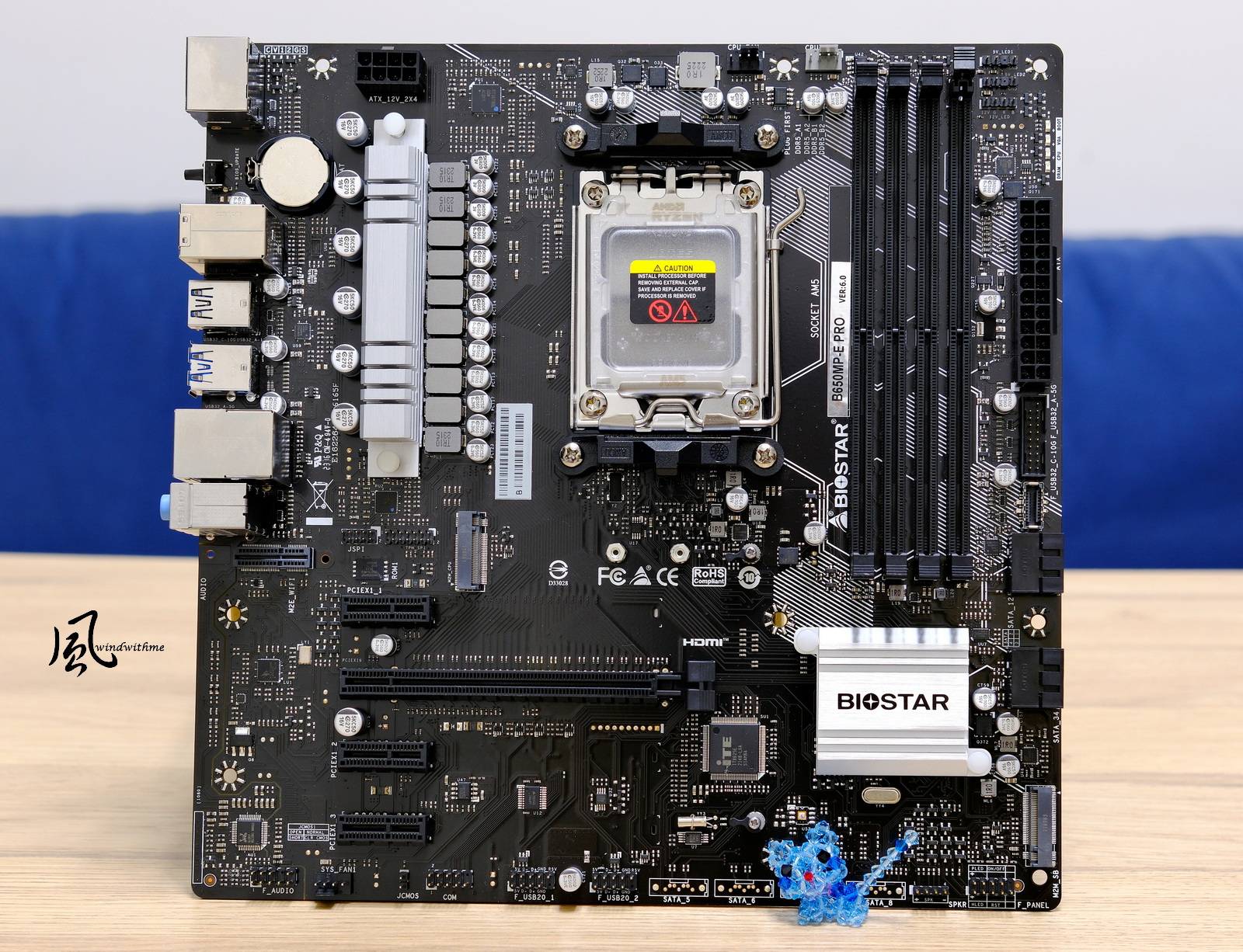

BIOSTAR B650MP-E PRO正面外观全貌,尺寸大小为Micro ATX。
定位为AMD B650芯片组入门主板,仅有简易散热片,没有M.2专属散热片,市场上常见的AMD或Intel入门主板,优势在于价格可以再降低一点,其规格对于预算有限的人来说也还算堪用。
![54jsKKf.jpg](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

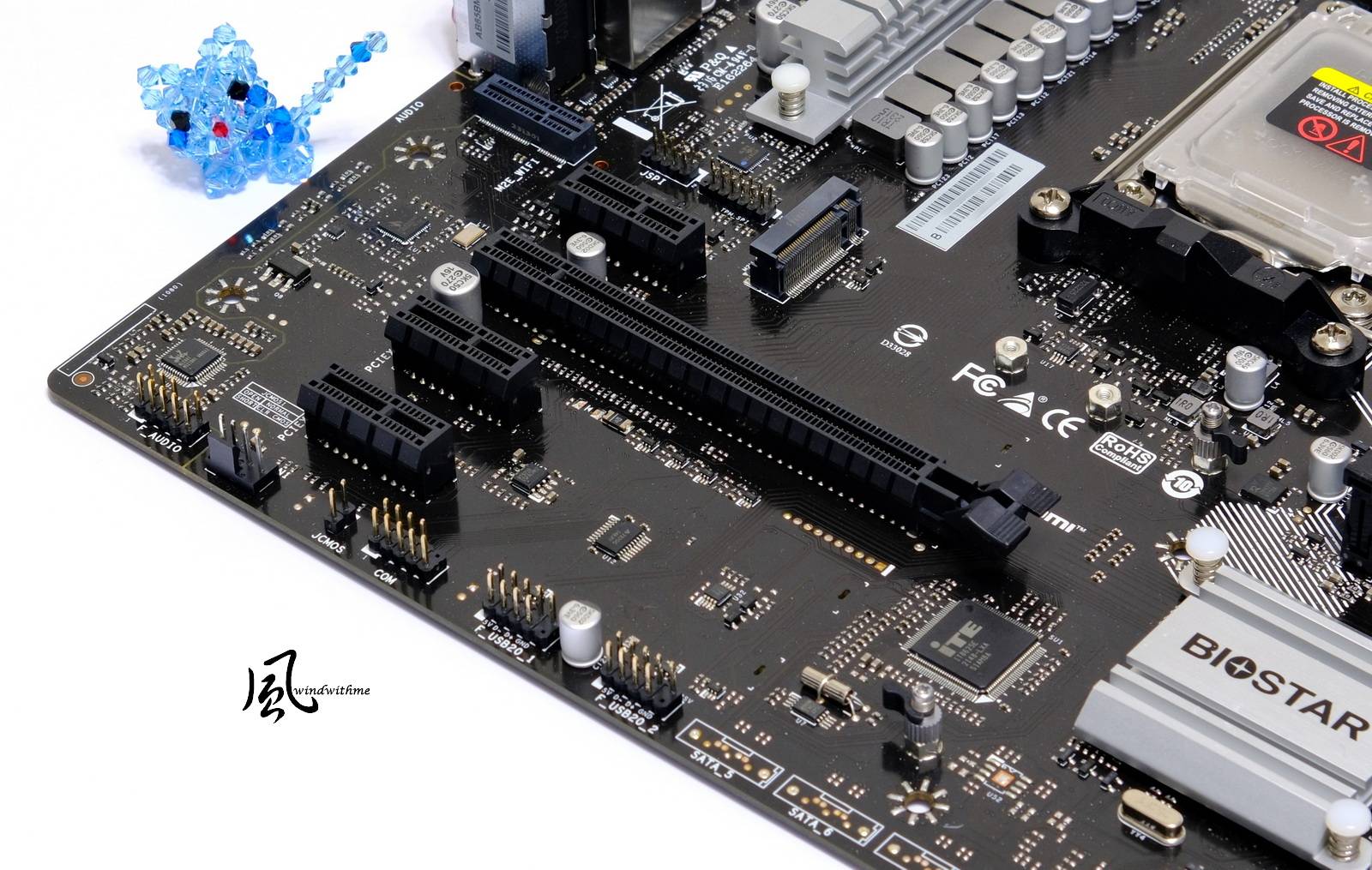

B650MP-E PRO左下:
1 x PCIe 4.0 x16、3 x PCIe 4.0 x1;
1 x M.2 (E Key)支持WiFi 6 & 6E无线网卡,有需求者后续可自行扩充。
有些中高阶主板分为有WiFi与无WiFi版本,两者差异造成有些许的价差,无WiFi版本有时并没有扩充插槽设计,BIOSTAR此款提供升级空间还算不错,音效采用Realtek ALC897芯片,有线网络则为Realtek RTL8125B芯片。
![UGQuPso.jpg](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

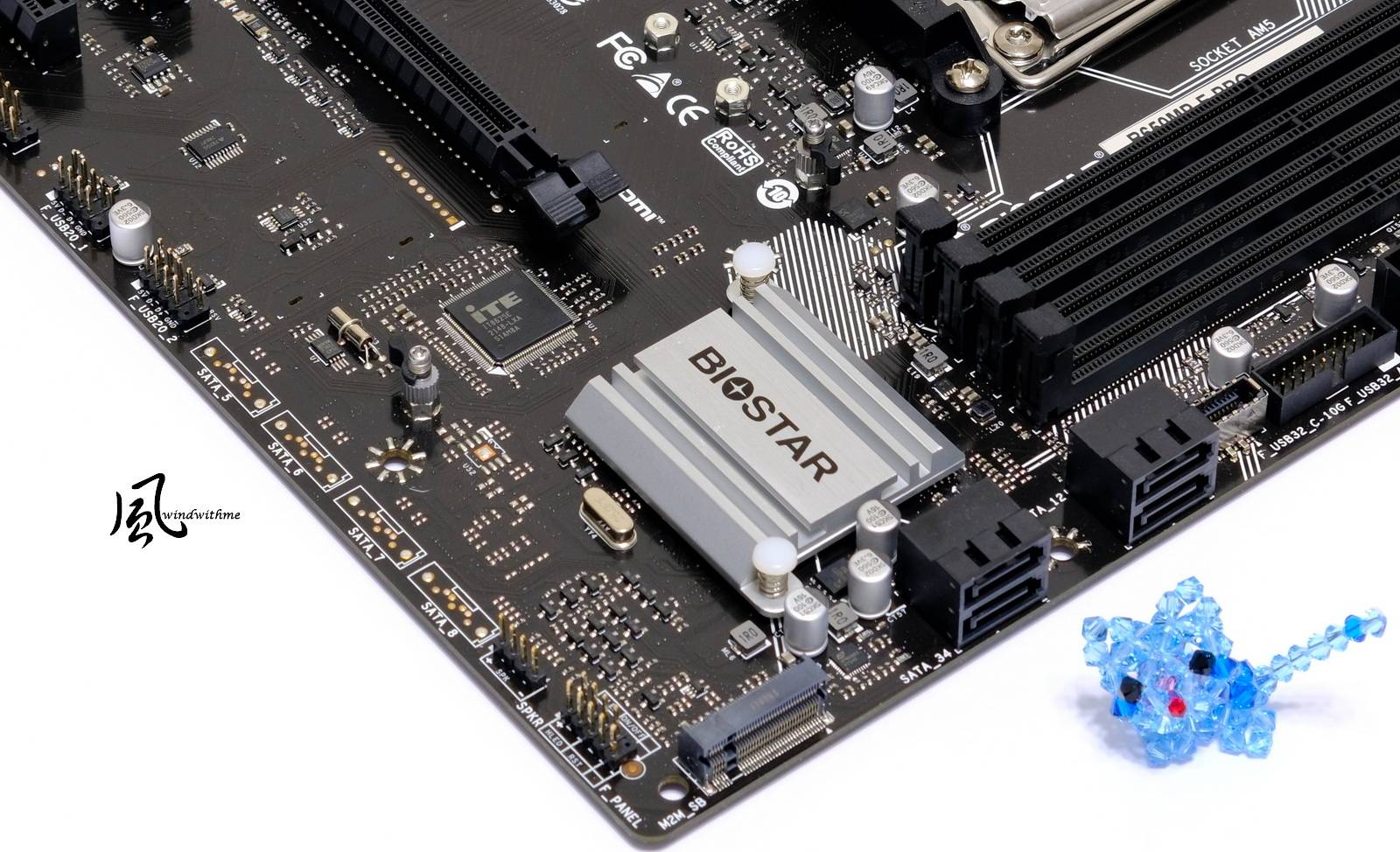

B650MP-E PRO右下:
4 x SATA III; 2 x PCIe M.2 4.0;
第2个PCIe M.2 4.0设计于右下角较为少见,M.2安装采用快拆扣具设计。
![cIYVpWu.jpg](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

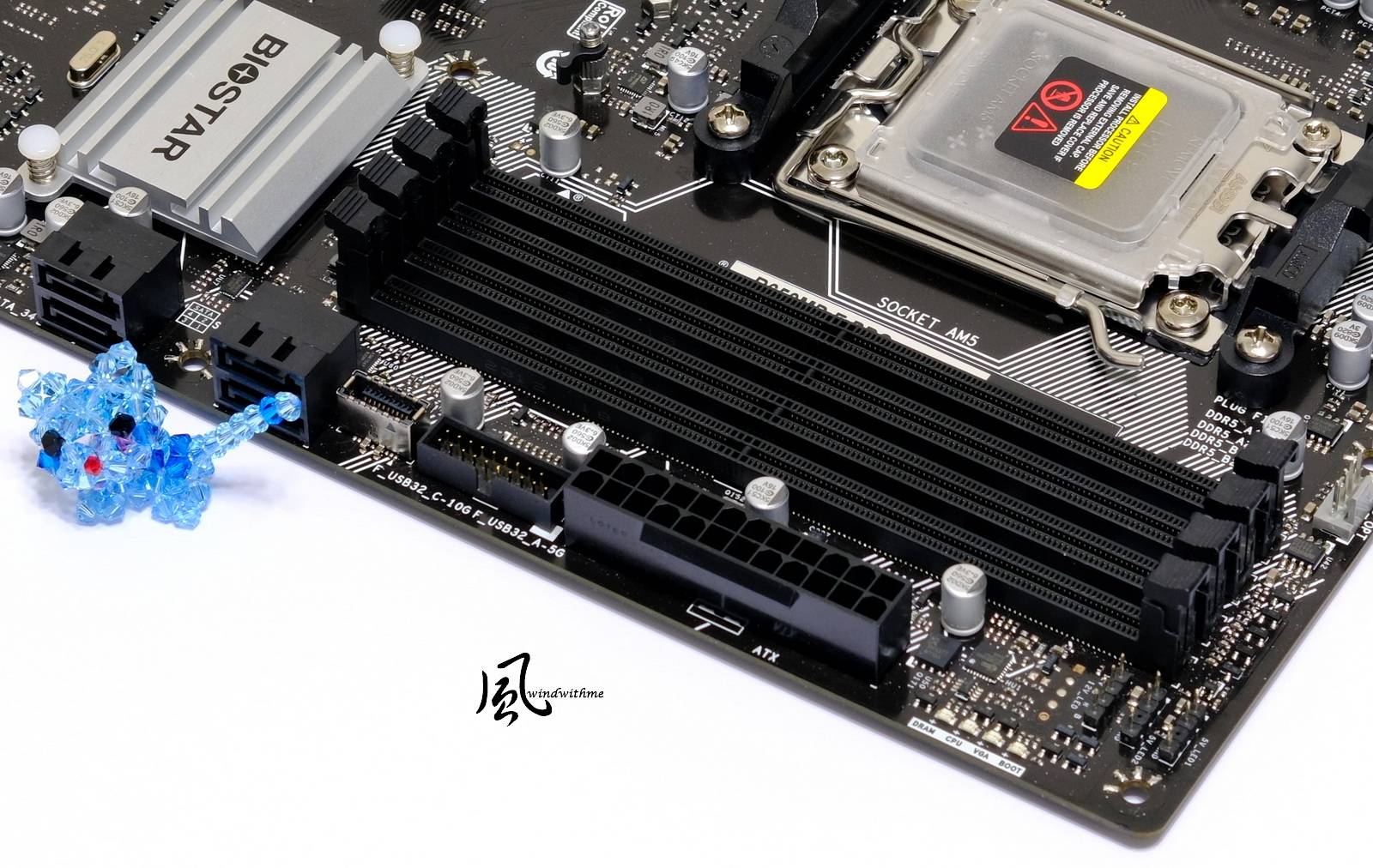

B650MP-E PRO右上:
4 x DIMM DDR5,支持4800~5200;5600~6000+(OC),前置1 x USB-C 3.2 10Gbps、1 x USB 3.2 5Gbps,1 x Debug Led,入门机种内建简易除错灯号提升便利性。
![LYcn2D5.jpg](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

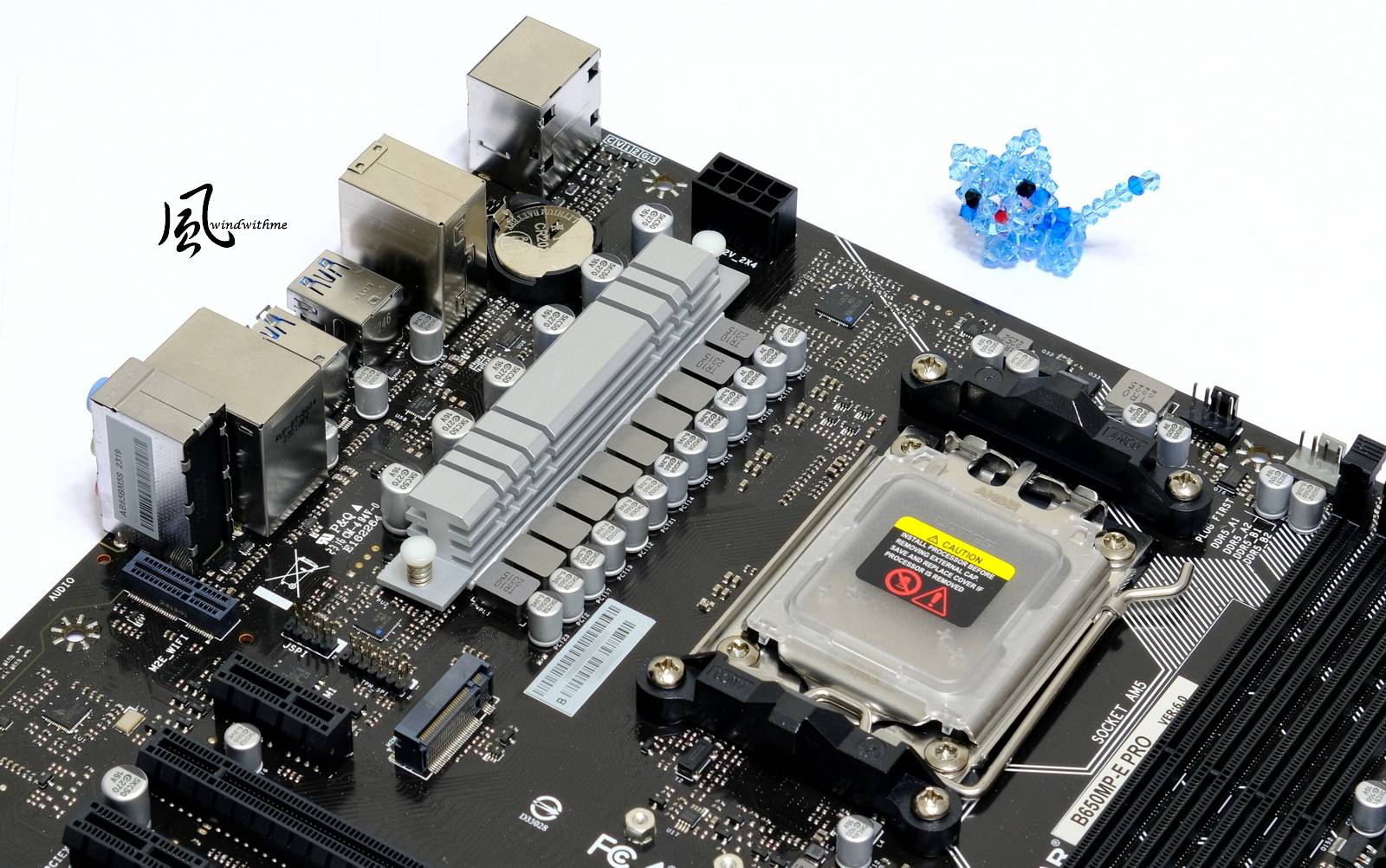

B650MP-E PROE左上:
AMD Socket AM5脚位,支持Ryzen 5、7、9,入门级主板目前搭配CPU应会以7600X或7600为首选,近期AMD再推出更低阶7500F型号,不过AM5入门还停留在6核起,属中阶CPU的定位。
7+2+1相供电与55A Dr.MOS设计。
![sBIs3S7.jpg](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

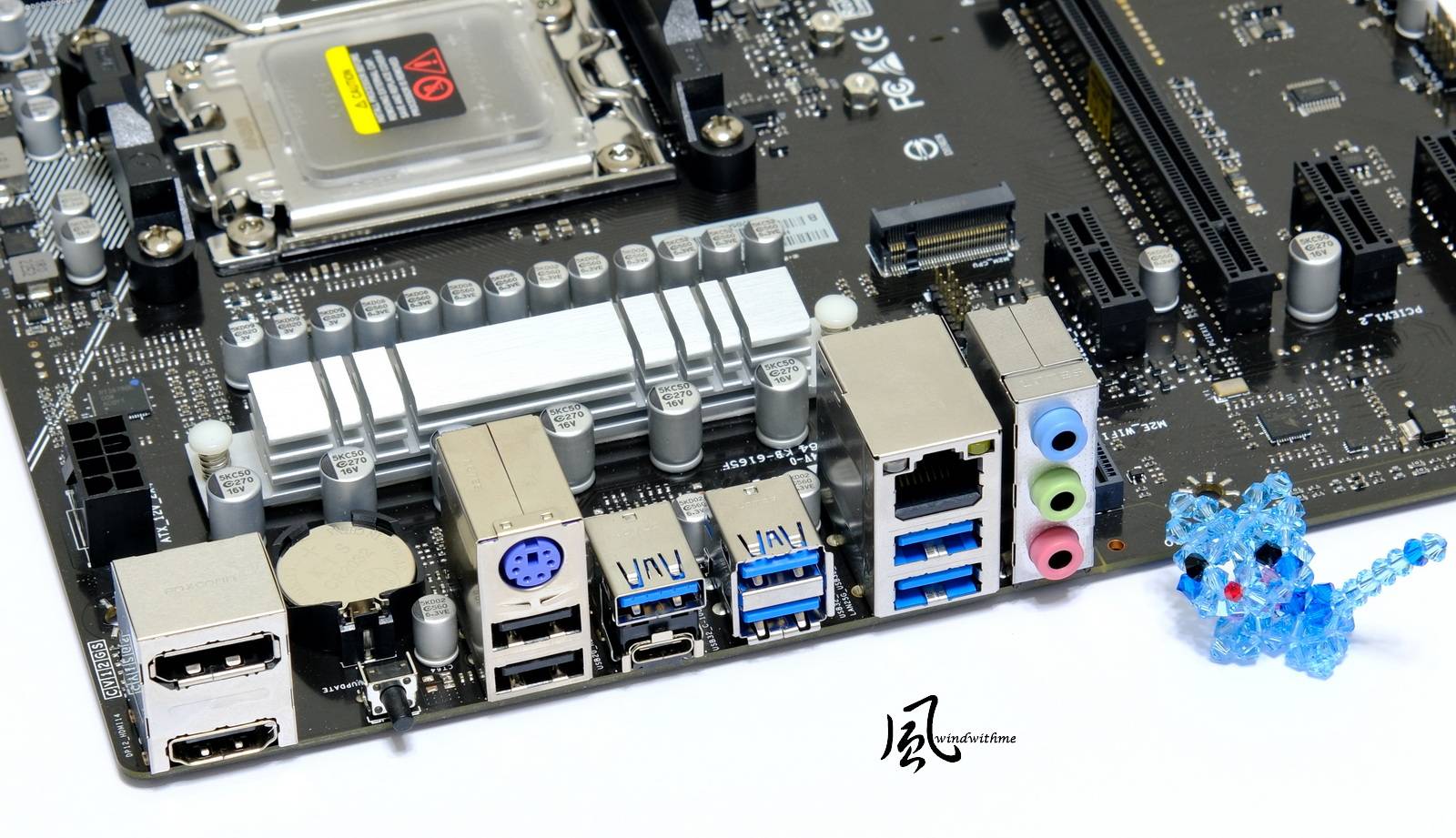

IO配置:
左起1 x DisplayPort / 1 x HDMI / 1 x BIOS update Button / 1 x PS/2(Keyboard / Mouse) / 2 x USB 2.0 / 1 x USB-C 3.2 (Gen2) / 1 x USB 3.2 (Gen2) / 4 x USB 3.2 (Gen1) / 1 x LAN / 3 x Audio Jack。
USB接孔数量共8个,以入门级来说扩充性来说还算不错,IO位置配置建议将PS2与2个USB 2.0和屏幕输出孔做对调,USB分流后安装会较顺畅。
![YYvpb8y.jpg](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
测试平台
CPU: AMD Ryzen 5 7600X
MB: BIOSTAR B650MP-E PRO
DRAM: TeamGroup T-FORCE DDR5 6000 16GX2
VGA: Intel Arc A380 Challenger ITX 6GB OC
SSD: SAMSUNG M.2 3.0 256G
POWER: Thermaltake Toughpower Grand 1200W
Cooler: Thermalright Frost Commander 140
OS: Windows 11
* 效能分数表现会因使用情境、 配置及其他因素而异,仅供参考。
AMD Ryzen 5 7600X默认时脉设定CPU Vcore Offset Voltage-0.13V,DDR5开启XMP 6000将DIMM VDD电压拉高至1.300V做性能测试。

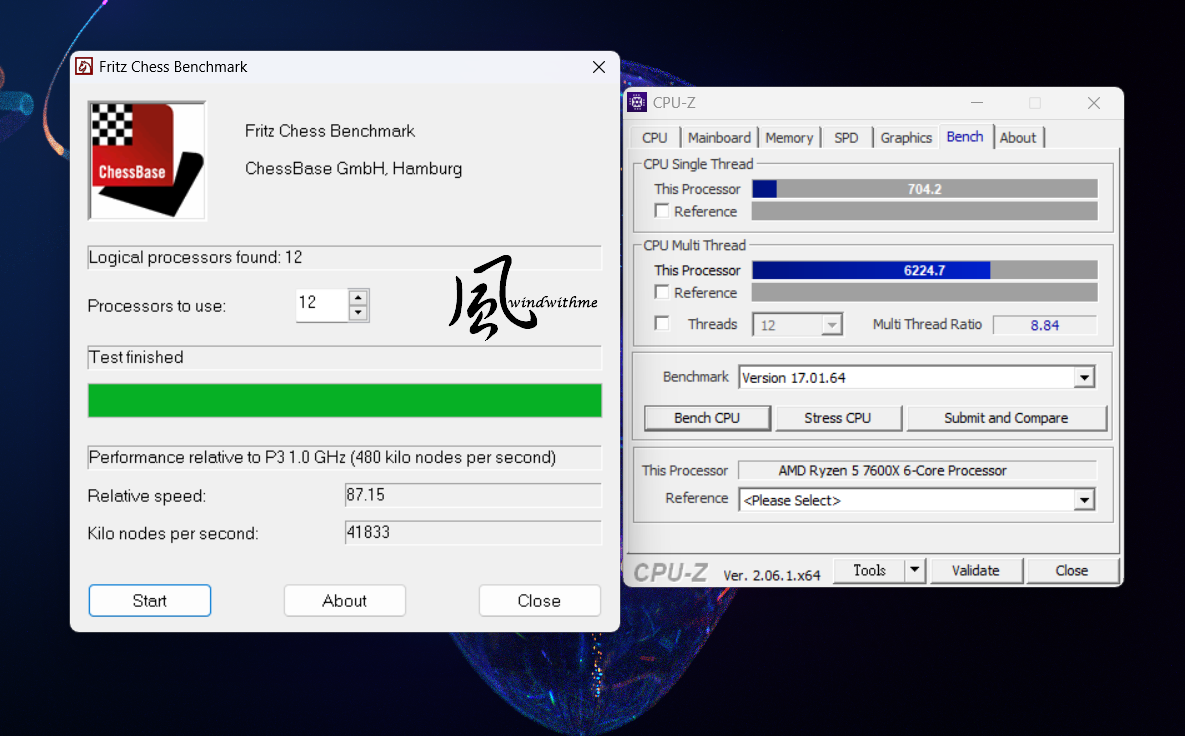

CPUZ:
单线线线程 => 704.2;
多工线程 => 6224.7;
Fritz Chess Benchmark => 87.15 / 41833
![Tt9GKPk.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

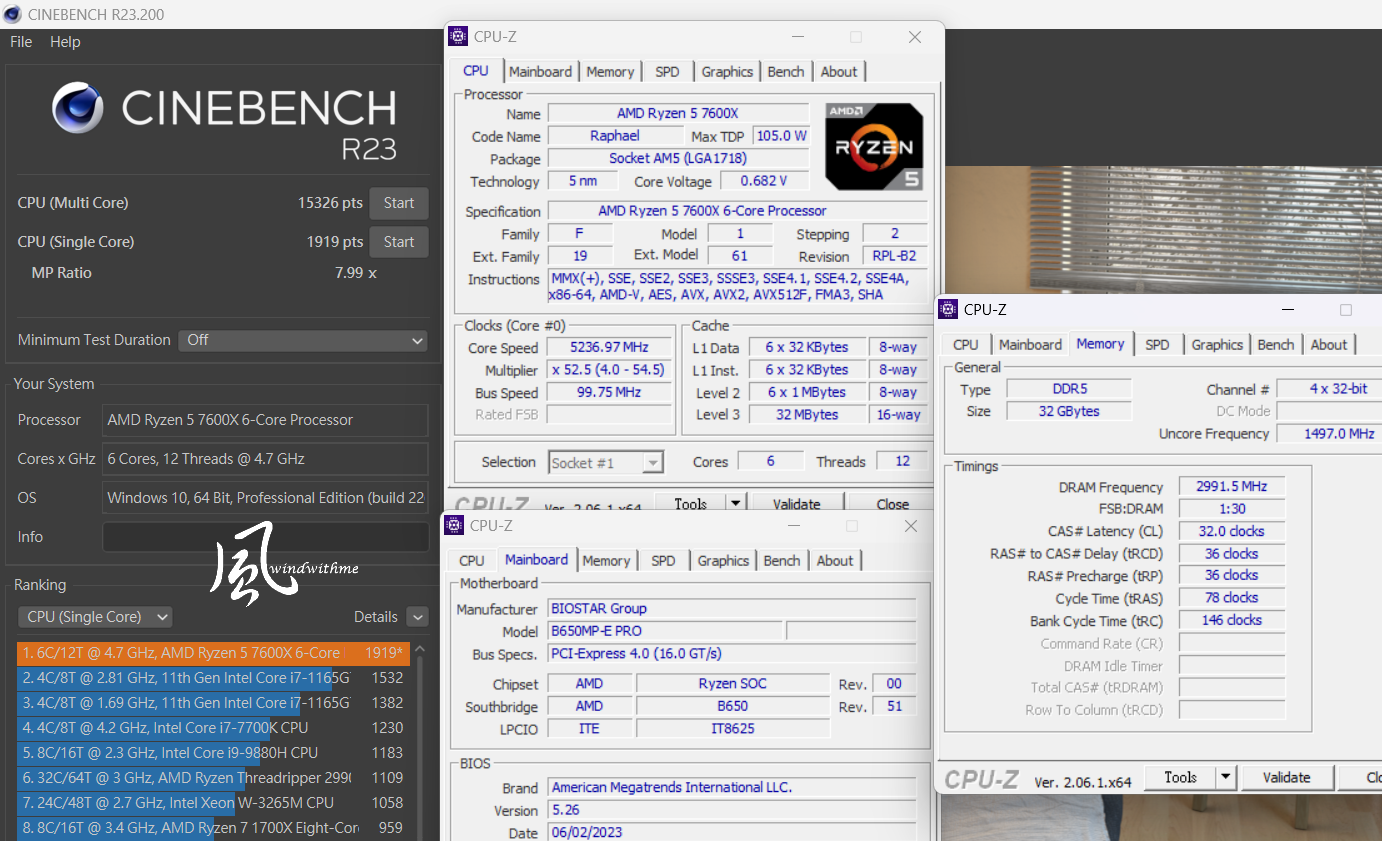

CINEBENCH R23:
CPU (Multi Core) => 15326pts;
CPU (Single Core) => 1919pts
![7mZ6qrk.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

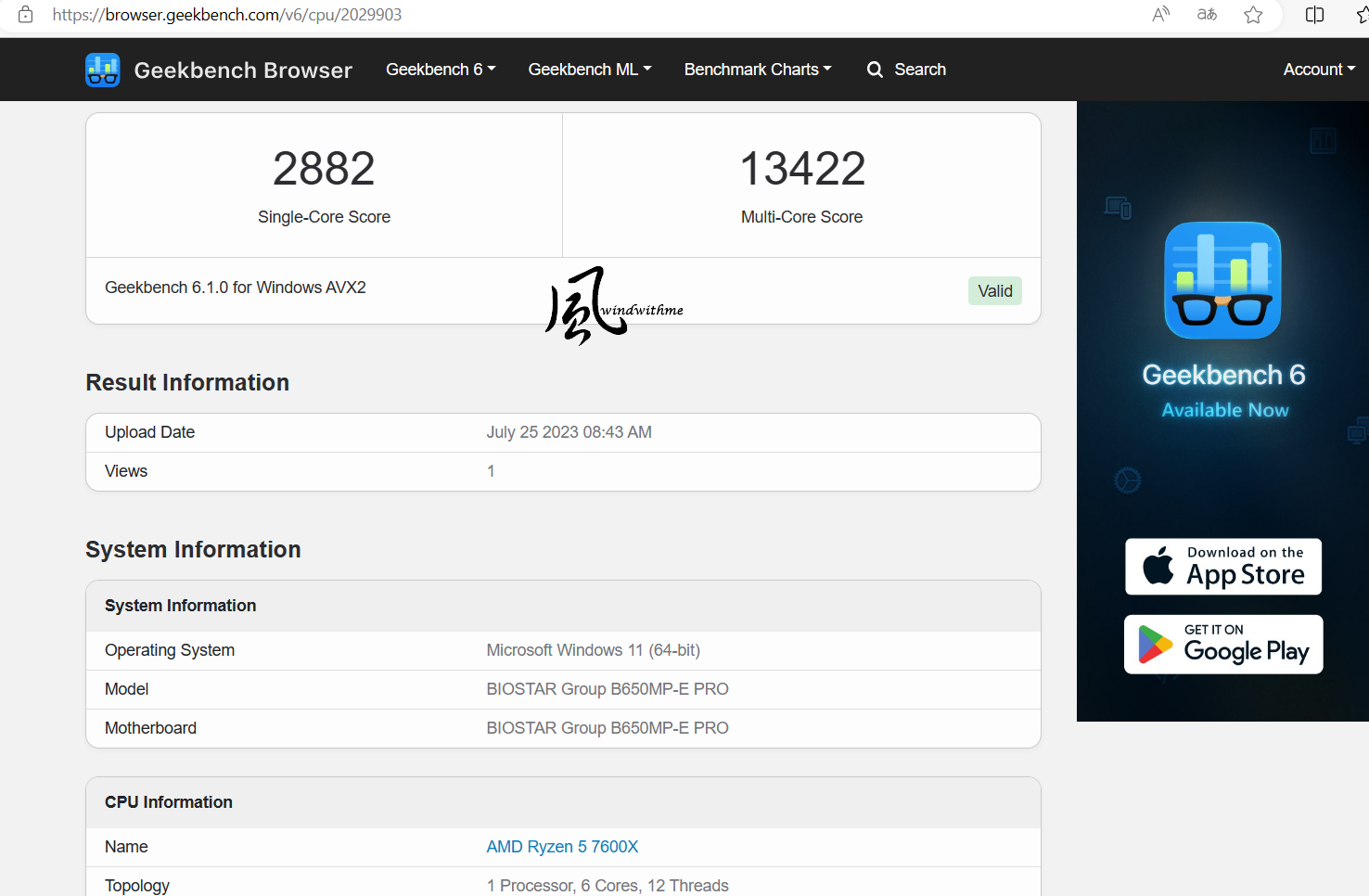

Geekbench 6:
Single-Core Score => 2882;
Multi-Core Score => 13422
![TgKpObg.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
Cyberpunk 2077 电驭叛客2077,开启XeSS Performance、画质设定High –
1080p Average FPS => 73.16
![kaobklb.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

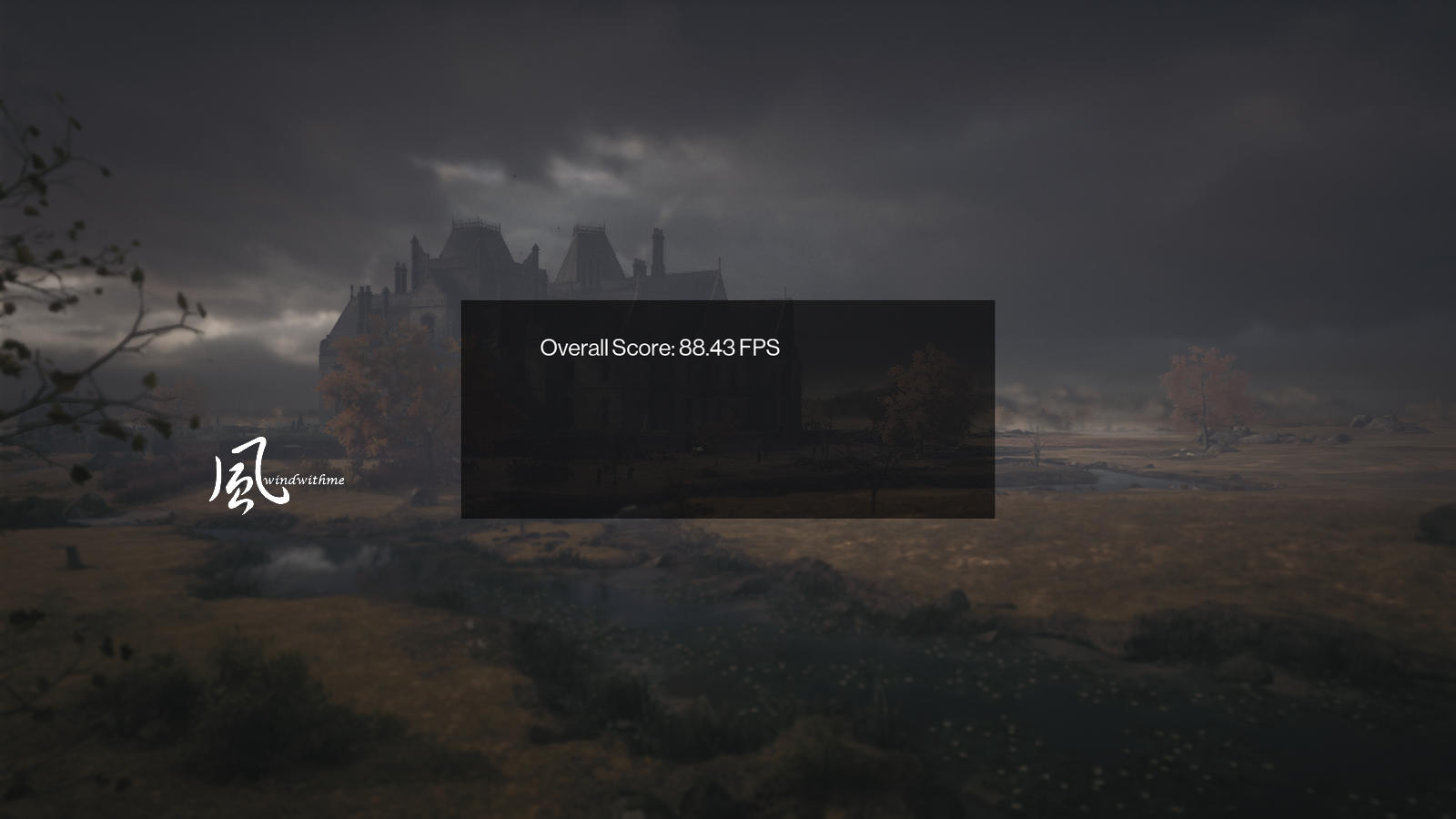

HITMAN 3 刺客任务3,细节等级高–
1080p => Overall Score XeSS效能模式88.43 FPS
![QtmOFtX.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
Call of Duty 决胜时刻:现代战争II 2022 –
1080p XeSS开启平衡 => 平均帧数 71
![Ivn4Aui.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
Intel Arc系列显卡到目前为止每月平均推出2版本驱动更新,算是相当积极优化对于提升效能、兼容性与解决错误这几个部分。
由以上数款3D软件或游戏的1080p测试来看,对中低端等级的3D游戏需求,特效有机会开到最高并顺畅,中端以上3D需求游戏有些平均页数约40到50多页。
毕竟A380假想对手是GTX 1650,对于需要3D效能较高重量级游戏,1080p建议依游戏设定不同将特效至中等左右会有较佳表现,若游戏有支持XeSS技术对于页数表现提升很有感,期待下一代Arc GPU能有更好的表现。

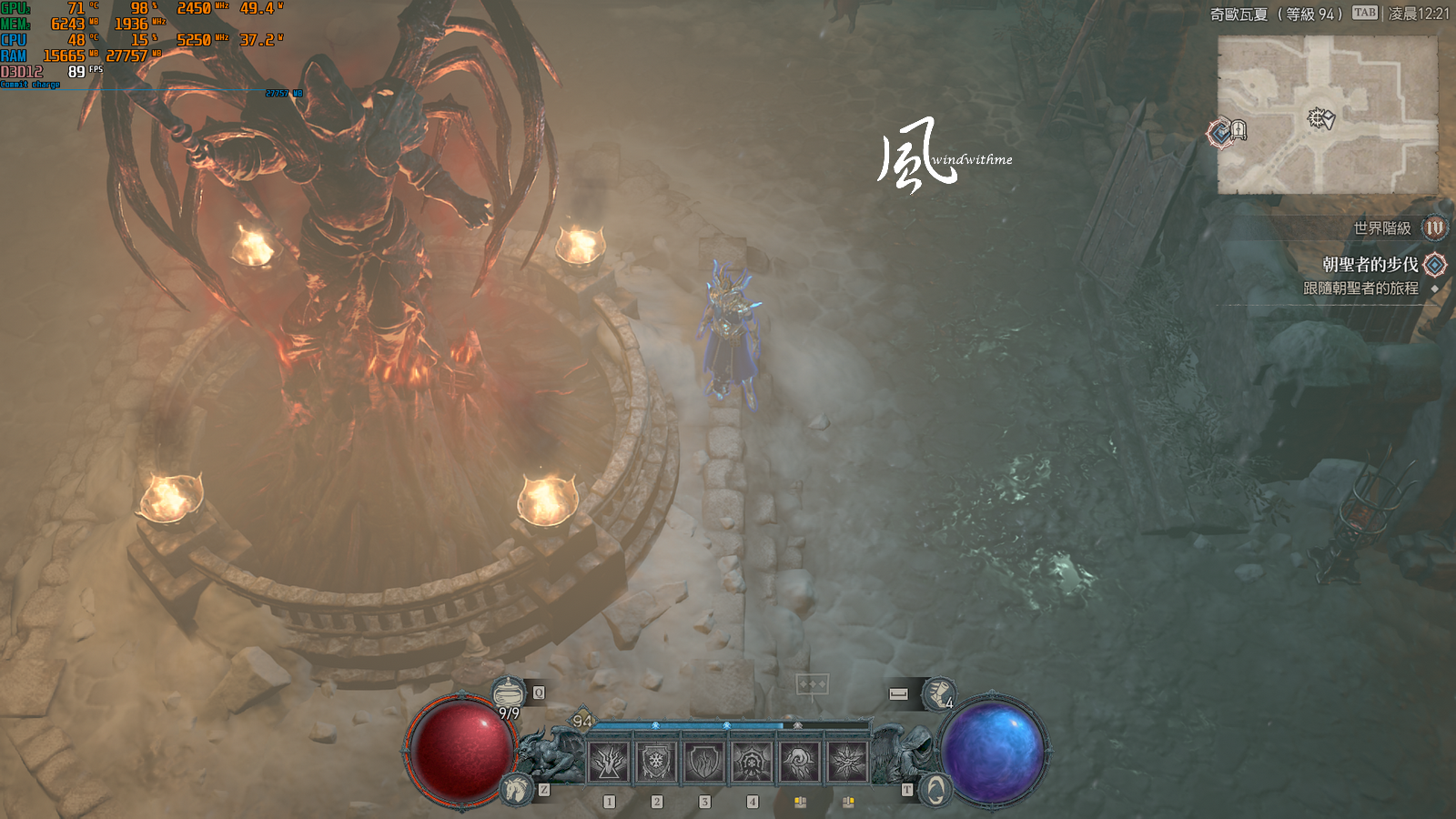

Diablo IV暗黑破坏神IV –
1080p质量中、XeSS关闭 => 64 FPS
![WOgLeoZ.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
1080p质量中、XeSS开启效能 => 89 FPS
![wIa8XkK.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
先前测试时提过Diablo IV对于主内存与显卡VRAM相当吃重,1080p搭配质量中需要VARM 6-7G,改为质量高则需要7-8G,若超过显卡VRAM太多,游玩一段时间会因VRAM负载过高会跳出。
D4对于GPU效能需求反而没有那样高,1080p设定品质高在同场景也有约70左右的页数。
Diablo IV 1.1.1版8/9更新计划提到VARM优化,实测6GB显卡有些微降低VRAM使用量,不过差异并不大,或许较高VRAM的显卡有较明显差异,日后有测试到再分享。
7600X默认值烧机,电压显示1.221V,功率94.6W,
AIDA64 Stress CPU、FPU全速时约85度,最高约87度,
若使用AIDA64 Stress FPU全速平均约再多2~3度。
![1cAr2Vj.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
对于去年刚上市时7600X预设电压搭配360一体式水冷,AIDA64烧机时预设电压1.353V,功率108.5W,全速时约93度,最高约95度。
本篇将CPU电压设定CPU Vcore Offset Voltage-0.13V,改用高阶双塔风冷FC140,烧机温度反而下降许多且全核效能提升,可见低电压若能兼顾稳定,对于温度与时脉表现也有相当助益。
此7600X平台整机功耗在待机时约63W,AIDA64烧机时约169W。

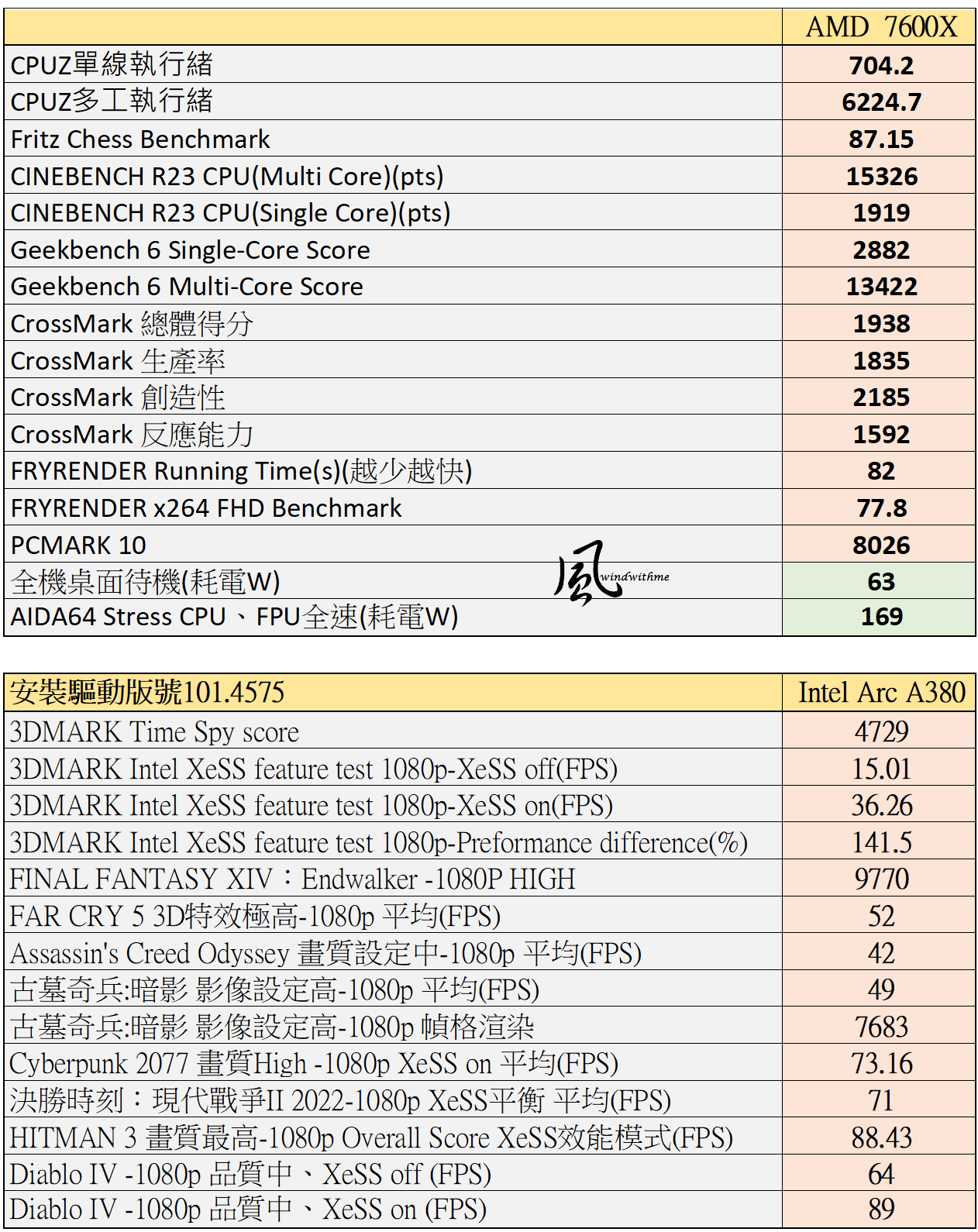

本篇实测性能和游戏表格 :
![3orVwHO.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

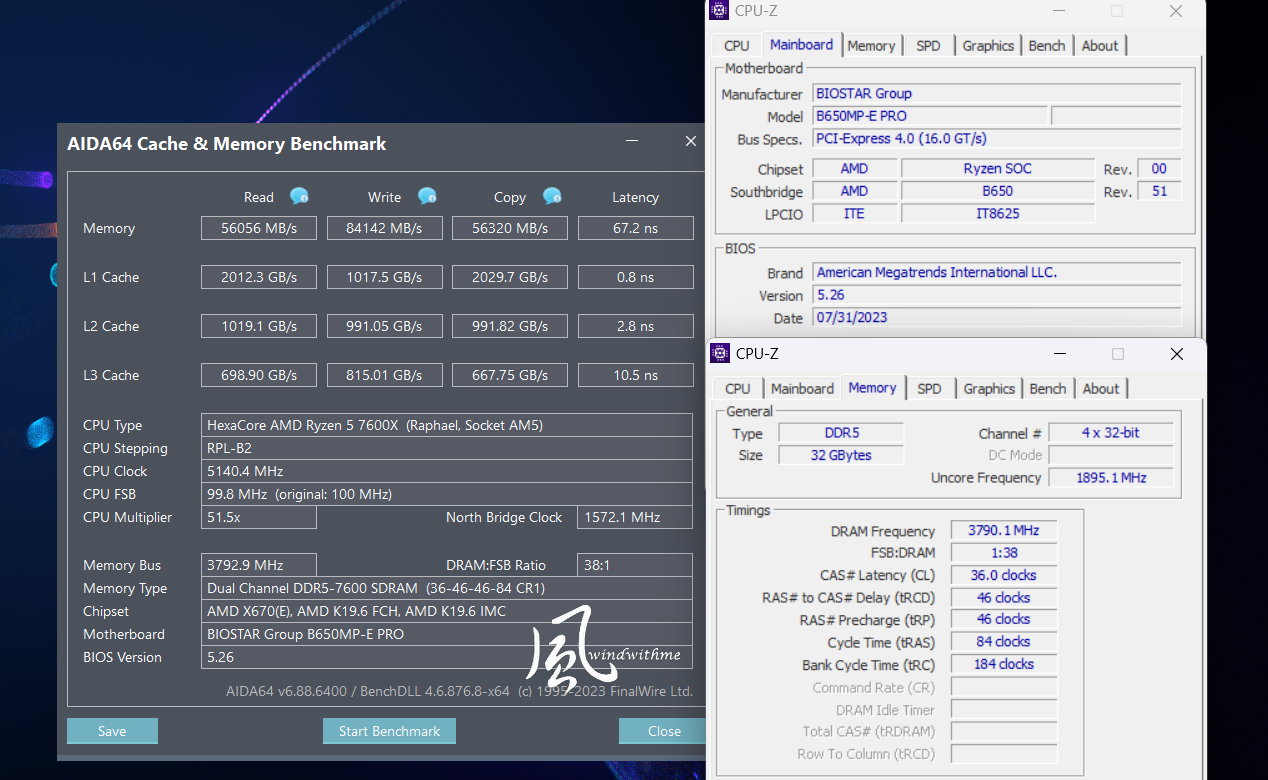

在本篇测试完成前一刻,看到官网更新AGESA ComboPI 1.0.0.7c Beta BIOS,改用手边DDR5 7600补测试结果,XMP开启可用7600进系统并测试带宽,但无法稳定烧机,不若其他品牌高阶主板有8000稳定水平,另外Read带宽比起上面测试6000略低,建议日后BIOS能努力优化DDR5高时脉稳定度与带宽, 让使用者有更好的性能体验。
![ys16TMc.png](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![LmOKO4v.jpg](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
AMD AM5平台推出至今已有10个月,初期碰到7000 X系列温度太高、同级芯片组主板对应AM4价格高上许多、仅支持DDR5内存等情况,后续随着DDR5逐渐降价、推出时脉与价格较低非X系列CPU,温度表现相对也好上许多。
AM5目前CPU最低阶还是在6核心7500F,属于中阶以上的市场价位,虽然不久前推出入门级A620芯片组,不过网络上讨论还是认为价位普遍偏高,因许多主板厂开始推出中阶B650芯片组更为平价的新版本,缺点是规格跟用料会较低,优势是价格明显降低许多,可提供市场更多的选择,降低AM5平台建构成本。
