ASMedia USB4设计方案陆续到位，MSI拟抢先推出扩充接口卡

USB4 酝酿至今，应用仍然尚未全面性打开，即便 AMD 与 Intel 笔记本平台已经支持，但只有扩充座类型产品能搭配使用，相对能吸引玩家注意的外接储存应用尚未正式上路，这情况在今年内有望获得转变。

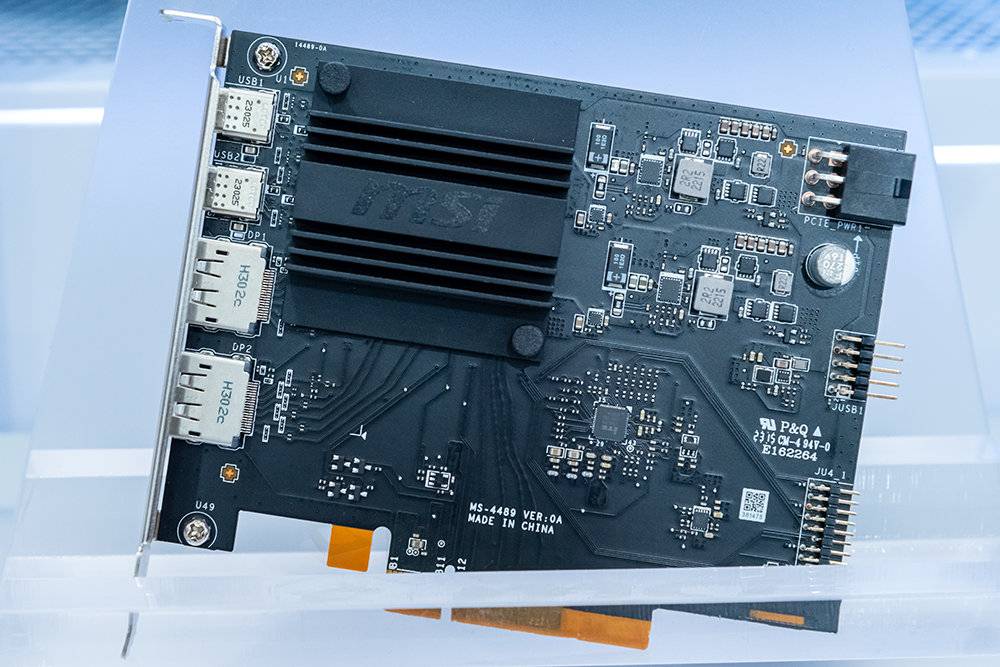

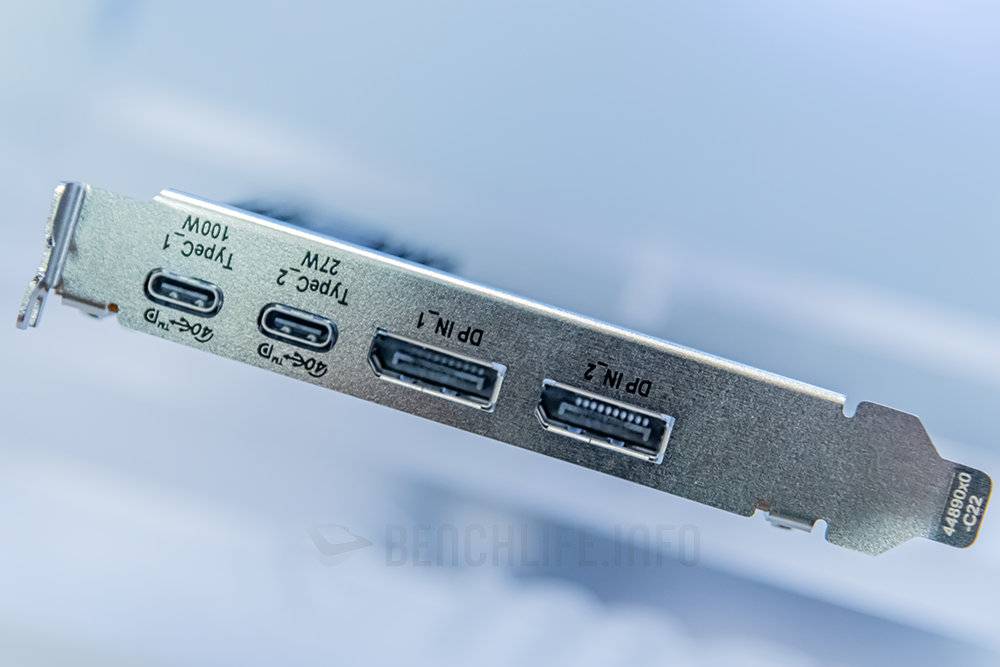

MSI 在 Computex 2023 展览上，公开型号为 MS-4489 的 USB4 扩充接口卡，并且实际展示外接存储性能表现。不过MSI并未公开更多信息，只简单写道支持USB4 40Gbps传输速率，扩充卡上提供USB Type-C与DisplayPort 1.4输入各2端口，同时支持USB PD最高供电能力20V/5A也就是100W。

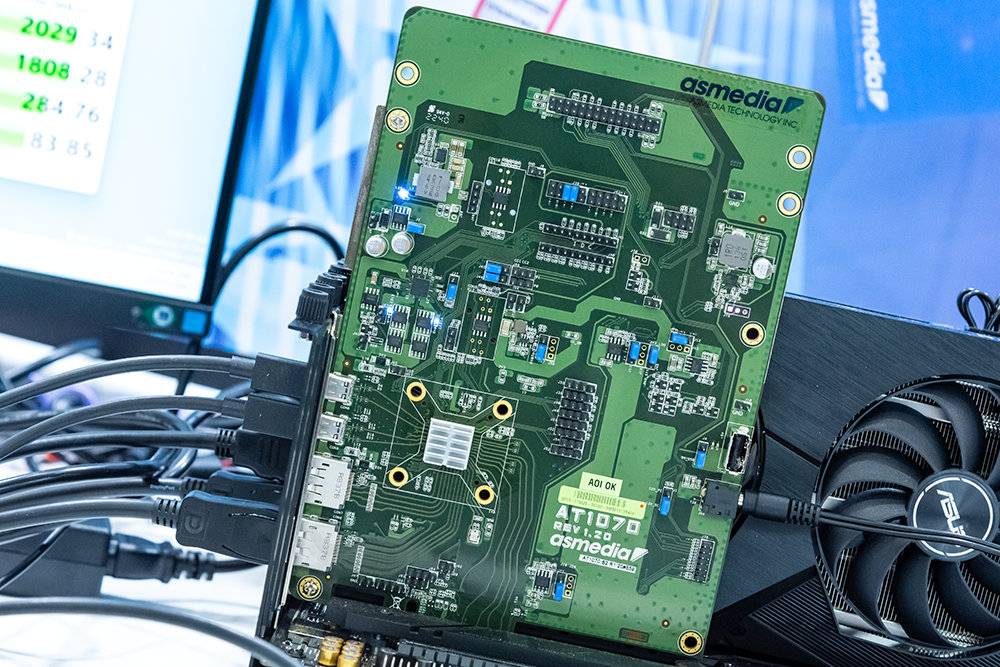

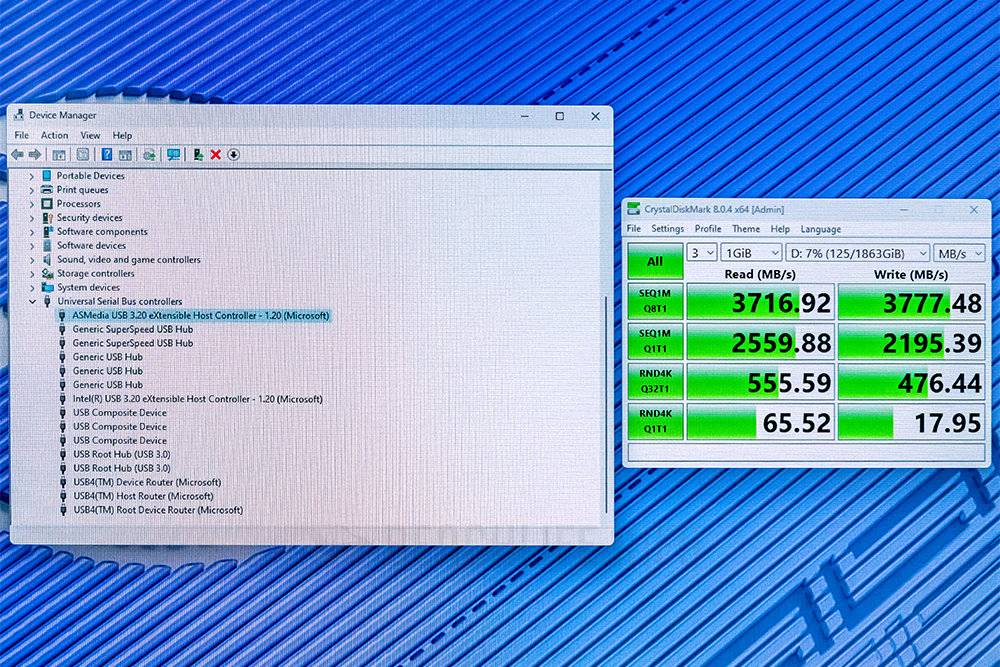

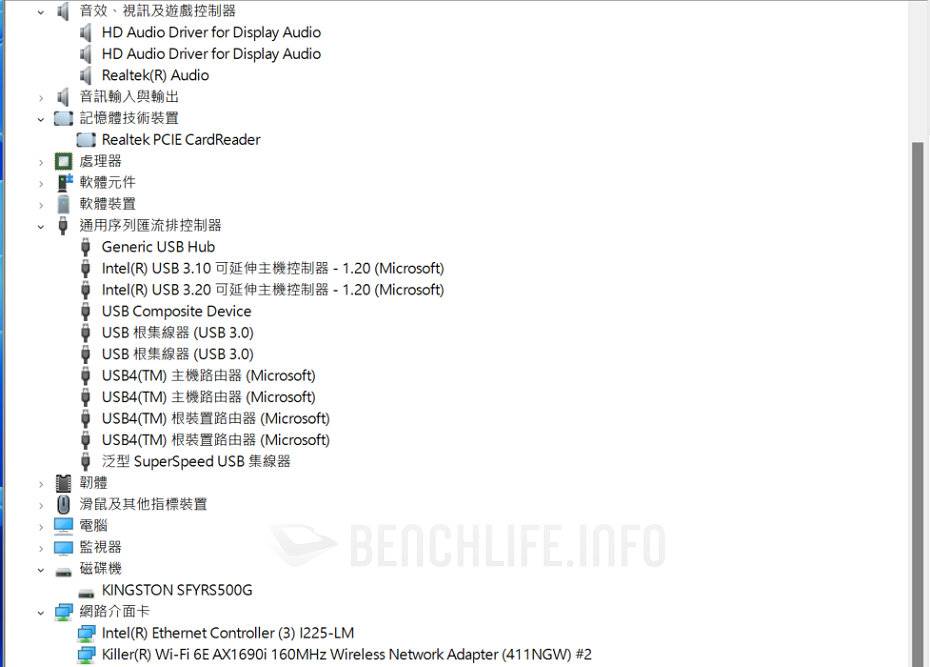

他们借由 USB4 外接存储装置展示性能，在 CrystalDiskMark 测试最高达到读取 3716.92MB/s、写入 3，777.48MB/s，较 Thunderbolt 4 / 3 方案约 3，100MB/s 以内的速度高出一截。使用外接盒为ASMedia的工程板，不难推测MS-4489会是采用他们的主控制器，在Windows装置管理员内也有些蛛丝马迹可循。

当然了，在 Computex 2023 展出是一回，MSI 目前对于 MS-4489 未来的走向尚未定案。它可能只是象征性展出，并不会实际进行生产、销售，亦有可能作为未来特定新主板的配件，借由支援USB4这亮点来增加卖相。至于它骨子里面到底为何物，在MSI摊位只有几步距离的USB-IF展区，就可以找到答案。

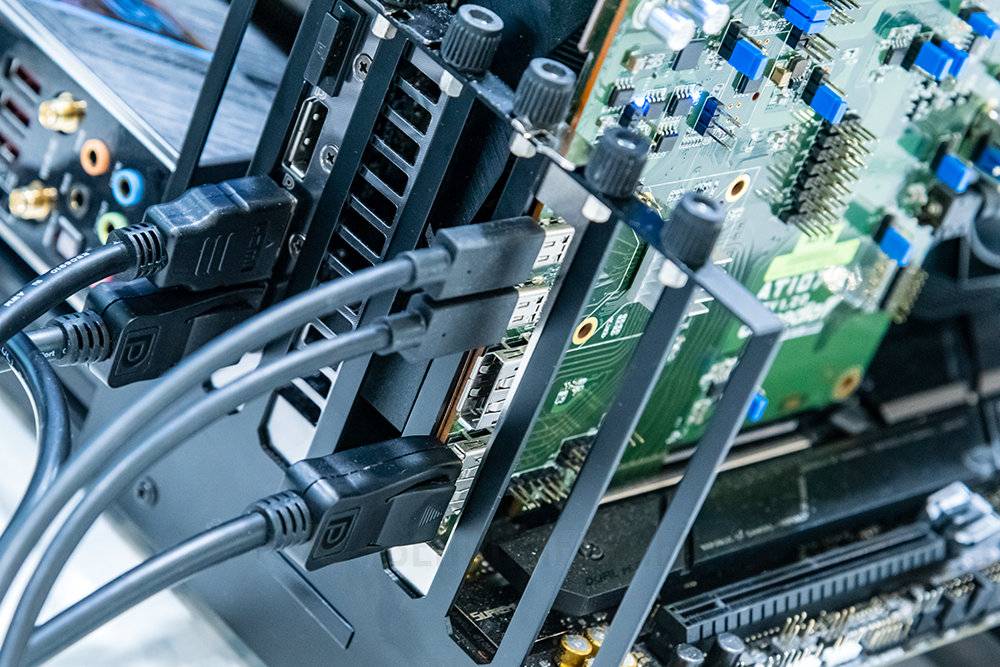

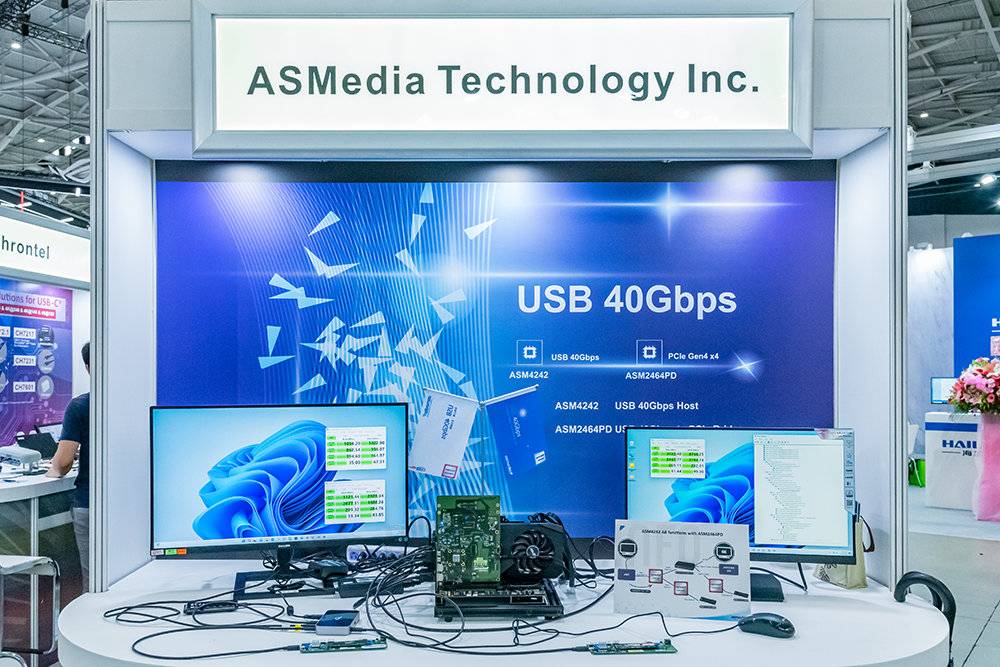

ASMedia展出USB4设计解决方案的最新成果，一如USB 3.0/3.1 / 3.2几个世代演进历程，他们准备了ASM4242主控制器，以及装置端控制芯片ASM2464PD。其实ASMedia在去年就已经完成开发，甚至是陆续通过USB-IF当时的认证，但碍于USB-IF与其规范等因素影响，又不断花时间进行调整、测试验证。

推出时程连带受到影响，最新进展是ASM2464PD已在今年4月份，通过USB-IF的USB4装置端控制芯片认证。而ASM4242主控制器几经延迟，ASMedia预估在今年底会顺利过关，届时就能开始大量生产、供货。换言之，设备端控制芯片ASM2464PD是相对有望能够早一步出货，获得客户采用推出外接储存产品。

简单汇整ASMedia产品的重点，ASM4242主控制器和ASM2464PD装置端控制芯片，都完整支持USB4（40Gbps）v1.0规范，USB向下兼容支持包含20Gbps（即USB 3.2 Gen 2×2）。反观像是Intel移动处理器平台，得第13代产品才有将这纳入支持，而且必须视设计所需而定，搭配新的JHL5040D/JHL6040D Redriver或JHL9040R Retimer芯片才行。

ASM4242主控制器采用PCIe 4.0 x4接口设计，可供应2个接口并且都能达到USB4 40Gbps速率，其余支持包含2端口DisplayPort 1.4a（包含Alt Mode、HBR3）等。而ASM2464PD的PCIe隧道模式也是支持PCIe 4.0 x4，同时内建整合USB Type-C逻辑电路、支持USB PD等功能，可以广泛与M.2、U.2与CFexpress等储存装置结合应用。

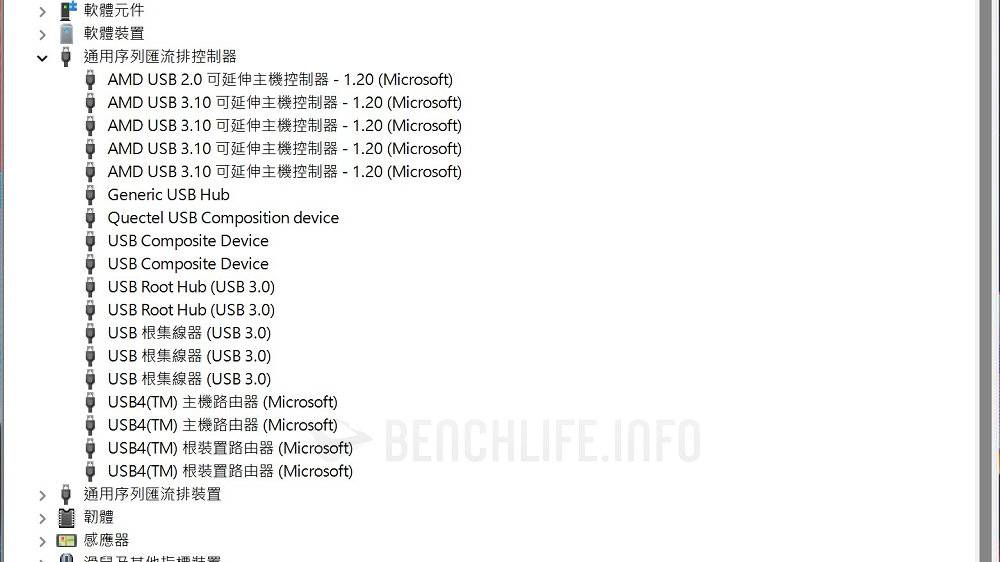

开头提到已经有平台支持USB4，如AMD Ryzen Pro 6000 H、Intel第12代Core 等移动处理器暨平台，这些 2022 年的产品已经内置或者是兼容 USB4（Intel 实为 Thunderbolt 4），而操作系统层如 Microsoft 的 Windows 11，也已经为 USB4 接口提供原生内置驱动程序。当然了，Apple 配备 M2、M1 处理器的 MacBook 系列产品，也是和 USB4 兼容。

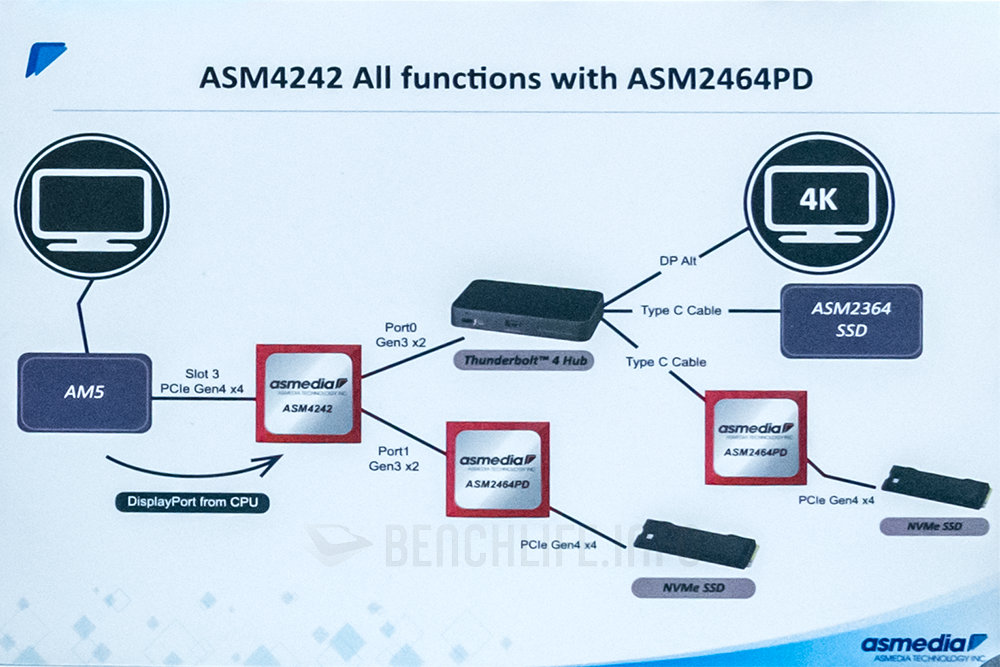

也就说，当下并不难体验 USB4 速度魅力，也未必动辄要屈就于 USB 兼容模式。 ASMedia 动态展示巧妙呈现出现实面因素，组态之一是让 ASM4242 与 ASM2464PD 直接链接，透过 CrystalDiskMark 测得最高速度读取 3，722.40MB/s、写入 3，744.25MB/s。虽说是使用PCIe 4.0 x4 NVMe固态硬盘，然而在目前架构框架下，这速度只比PCIe 3.0 x4 NVMe模组内接略快一些，但优于Thunderbolt 4 /3方案。

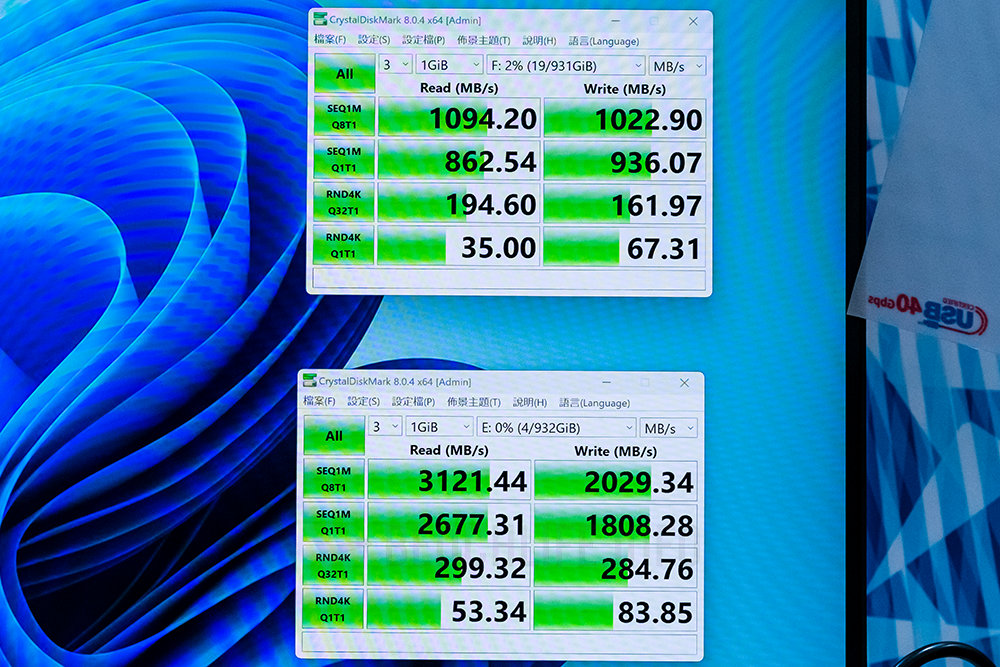

ASMedia 另一个情境设定，是先经过 Thunderbolt 4 扩充座装置，测试结果显示最高速度为读取 3，121.44MB/s、写入 2，029.34MB/s。由于两种情境使用的固态硬盘模块不同，这无法代表绕道 Thunderbolt 4 相关装置之后，传输速度会受到多少程度的折损。而下图的上半部数据，ASMedia 是同时也连接 USB 3.2 Gen 2×2 外接固态硬盘，展示使用 Western Digital WD_BLACK P50 Game Drive。

只不过该 Thunderbolt 4 扩充座是采用 Intel JHL8000 系列控制器，并未向下支持 USB 20Gbps（USB 3.2 Gen 2×2），所以只跑出读取 1，094.20MB/s、写入 1，022.90MB/s 速度。 Western Digital WD_BLACK P50 Game Drive 我们也曾介绍过，骨子里是采用ASMedia的ASM2364设备端控制芯片，确定为 USB 3.2 Gen 2×2 接口规格，完整速度可以达到 2，000MB/s 或以上。

回到开头， MSI 所展示 MS-4489 扩充适配器，必然是使用 ASMedia 控制器，这点也获得 ASMedia 证实。因为若是使用Thunderbolt 4控制器张冠李戴，那么实测速度不大会超过3，100MB/s，这是PCIe隧道为PCIe 3.0 x4规格的Tobnderbolt 4 /3，速度或说数据传输带宽上限现实面。

总而言之，你期待 USB4 储存应用的到来吗？前几年进入USB 3.2 Gen 2×2纪元，像Seagate与Western Digital相继抢先推出相对应的外接固态硬盘产品，如果ASMedia或更多USB4装置端控制芯片，能加快投入市场应用，那么应该是能带来一些乐趣。拭目以待啰~
