MSI GeForce RTX 4080 16GB SUPRIM X 开箱评测

微星SUPRIM X系列在短期间内取得巨大成功，豪华的用料，高贵的外观设计，强大的散热系统，满满的微星价值。 SUPRIM X 的血统延续至RTX 4080上，钻石水晶和几何形状的外形都有保留下来，这次就让我们来看看MSI GeForce RTX 4080 16GB SUPRIM X里面还有什么好料。

GeForce RTX 4080 16GB SUPRIM X 外观配件

外盒与配件

外观设计与上代大致相同，有多个几何形状衬托 GeForce RTX 4080 16GB SUPRIM X。背面介绍多项SUPRIM X散热设计，由风扇到导热管至铜底都是微星重视的地方。

配件有SUPRIM鼠标垫、显卡支撑架、简易说明书和12VHPWR转接线。

显示卡外观

显示卡外形整体上没有什么变化，发丝纹金属上盖、八角形风扇切口和风扇周围的V形，成功令人联想起这就是微星SUPRIM X。 SUPRIM、MSI、GEFORCE RTX 字样被放在显卡的顶部，SUPRIM MSI 的部分和底下的线条都会发光。

运用线条在金属背板的表面割开发丝纹和磨沙的部份，除了SUPRIM一字外亦有SUPRIM钻石水晶的图案。尾部有多个由几何形状组合的缺口，有助风扇将热力垂直排出。

微星特别为 12VHPWR 作出兼容设计，把插座凹进去以腾出更多空间让用户理线。双 BIOS 切换开关位于 PCB 的顶部，背板上标示出 SILENT 和 GAMING 这两个设定。排风口集中在显卡的顶部和底部，采用近乎无遮挡的做法有助散热快速从散热器主体往外散热。

八角形切口内的TORX FAN 5.0风扇设计，把3片风扇扇叶的尾部连接起来，配合风扇外围的风扇罩，形成高压气流吹进散热鳍片。 I/O 档片占用 3 槽空间，提供 3 个 DISPLAYPORT 1.4A 和 1 个 HDMI 2.1A。

内部构造

散热设计

金属背板上使用导热贴替GDDR6X内存的背面散热，PCB上的中框微星称之为金属抗弯带，除了为PCB上左边的供电模块散热外，其长方形的外形和多颗螺丝固定的做法也有助防止PCB变形，这块金属抗弯带更使用上3颗螺丝固定在I/O挡板上，利用整块I/O挡板和机壳的力量支撑整个散热器。

RTX 4080 SUPRIM X 系列保留了大型均热板的设计，直接压制核心和部份供电电感，把热量快速传至各方形导热管和鳍片上。此外，GDDR6X 内存的散热由一块金属片负责，再传至均热板。这种做法有效降低内存导热贴所需的厚度，提升散热效率。

鳍片顶部采用波浪形设计，使气流更容易进入鳍片之间。搭配鳍片侧面的V形切口，有助气流快速排出，微星称之为空气顺行鳍片。

PCB

SUPRIM PCB 的面积一向比较大，上面的组件布局合理充份利用整块 PCB，可是那些没有使用的銲接位置使整块 PCB 看起来有点空虚，难道 SUPRIM 之上还有新的系列？

要快速判断PCB用料是否豪华，除了供电模组外，还可从电容的数量和级数评估，PCB背面还有大量贴片电容，作为核心模块的输入电容和输出电容，整套供电设计是18+3。

RTX 4080核心是AD103-300-A1，配备8颗原生速率是24Gbps的MICRONGDDR6X 2GB内存（MICRONMT61K512M32KPA-24 GDDR6X）。

供电

3 组 GDDR6X 内存供电所使用的供电模块是 ON-SEMI NCP302150 50A。

18 组 VCORE 供电所使用的供电模组同样是 ON-SEMI NCP302150 50A。（左上、右上）

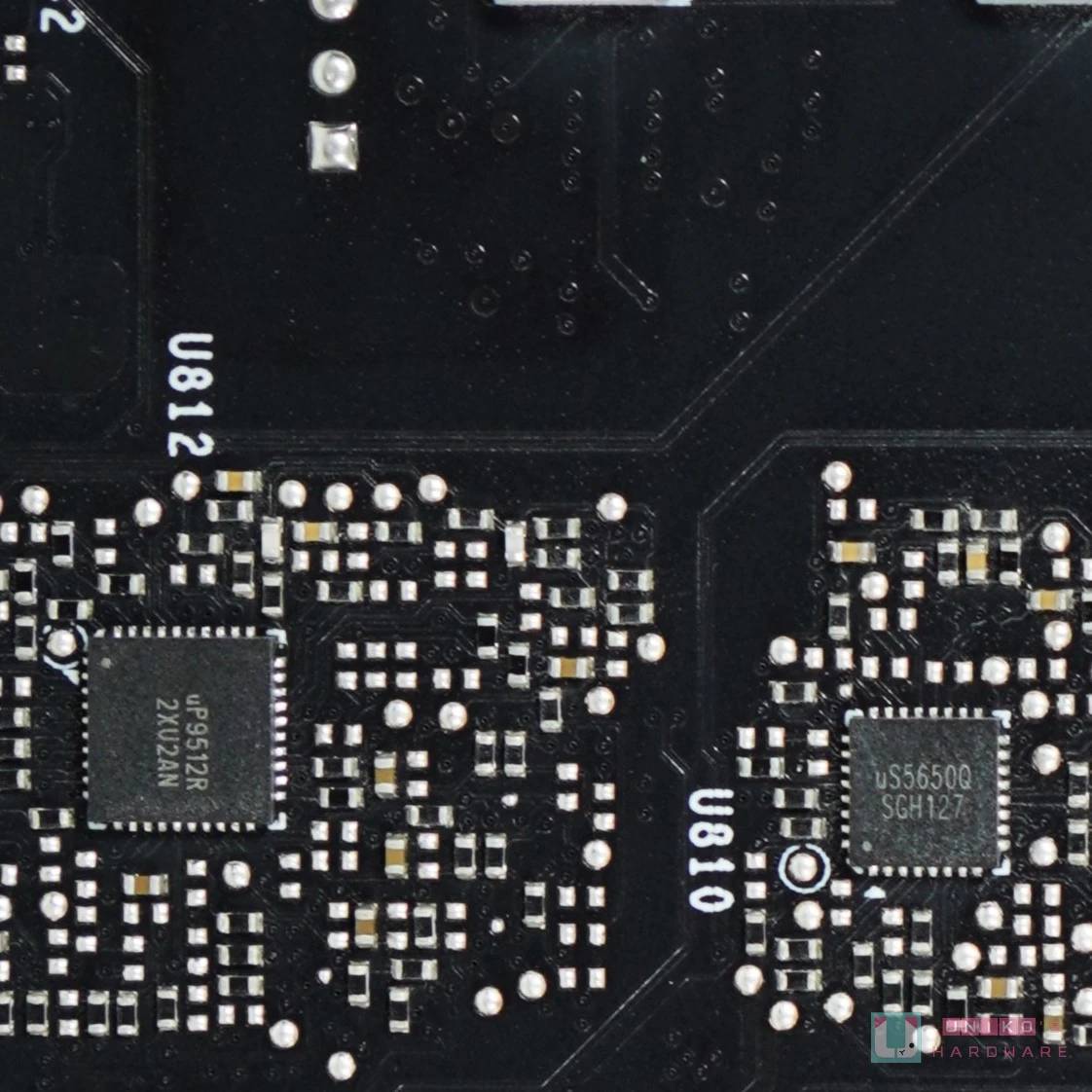

核心电压由UPI UP9512R 8相PWM控制器负责，一共控制18组供电模组。（左下）
内存电压由UPI UP9529Q 3相PWM控制器负责，一共控制3组供电模组。（右下）
功耗管理由 UPI US5650Q 负责，通过电流检测电阻监测输入源的电流流经。（左下）

其他设计

US5650Q 所连接的电流检测电阻分别有 R002 和 R005，分布在 12VHPWR 输入和 PEG 金手指输入附近。（左上、右上）
2个电流输入的一旁各有1颗保险丝，降低出现短路导致重要组件烧毁的机会。（左上、右上）
双 BIOS 功能通过 WINBOND W25Q16JW 和 MACRONIX MX25U1633F 芯片和实体切换开关实现。（左下、中下）

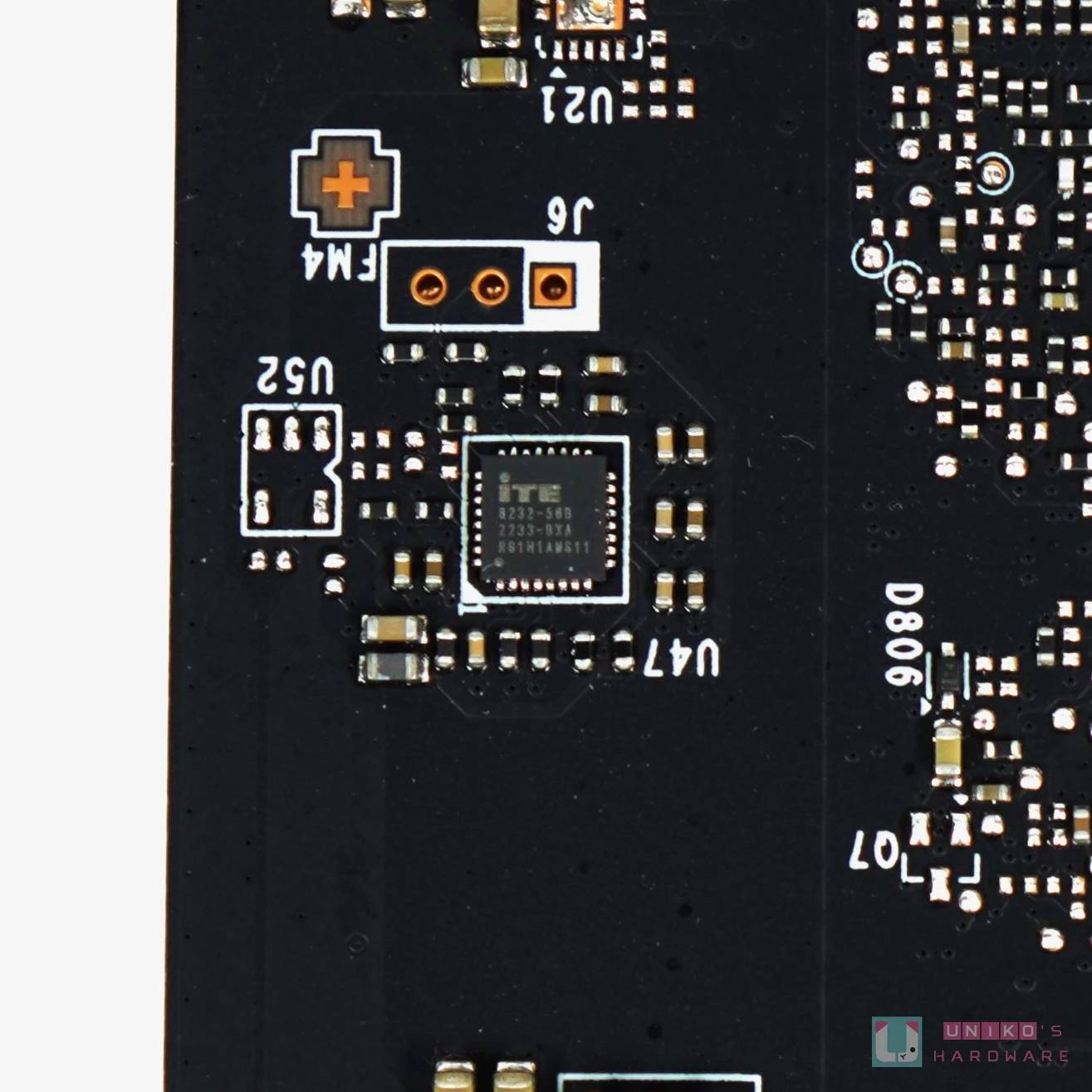

ITE 8232-56B 微处理器芯片相信负责灯效控制。（右下）

实测效能数据

测试平台设定室温控制在26度，无辅助风扇直吹测试平台，使用全新安装系统Window 11，测试中关闭Windows内建防毒、关闭休眠设定，无更动电源计划，VBS关闭，测试显卡皆开启Resizable BAR或Smart Access Memory。

Windows 11 专业版 22H2，OS 组建 22621.1265
NVIDIA 528.49 Gameready Driver

主板使用微星MSI MEG X670E ACE，内存使用芝奇Trident Z5 Neo RGB DDR5-6000进行测试。

测试平台

处理器	AMD R9 7950X
主板	MSI MEG X670E ACE
内存	G.SKILL Trident Z5 Neo DDR5 6000 CL30 16GB *2
显示卡	MSI GeForce RTX 4080 16GB SUPRIM X
储存	KLEVV CRAS C920 Gen4x4 2TB
机壳	STREACOM BC1
电源供应	FSP Hydro PTM PRO ATX3.0 1200W
散热器	MSI MEG CORELIQUID S280
显示器	GIGABYTE M32UC

功耗测试

功耗测试使用 3DMARK Time Spy EXTREME 和 FURMARK 进行烧机测试。

FURMARK 显示卡烧机功耗约318W，GPU频率可达2370 MHz、内存1400.2 MHz，GPU温度是53.2度、Hot Spot 61.5度、内存温度54度，风扇转速1807 RPM。

Time Spy EXTREME显卡烧机功耗约247W，GPU频率可达2865 MHz、内存1400.2 MHz，GPU温度是56.1度、Hot Spot 65.1度、内存温度60度，风扇转速1331 RPM。

默认模式下，VBIOS温度最高是88度，显示卡功耗预设是320W，最多可以提升到400W。

3D MARK 相关测试

总共使用 2 张显卡对比，分别是 RX 7900 XT、RTX 4070 Ti。

3DMARK 测试，Time Spy、Time Spy Extreme、Fire strike、Fire strike Extreme、Fire strike Ultra，分数越高越好。

Port Royal 是世界上第一个针对游戏玩家的实时光线追踪基本测试，可以使用 Port Royal 来测试和比较支持微软 DirectX 光线追踪显示卡的光追性能，分数越高越好。

Speed Way 是 DirectX 12 Ultimate 基准测试，适用于执行 Windows 10 和 11 的游戏电脑。 Speed Way 的引擎组合可展现 DirectX 12 Ultimate 为光线追踪游戏带来的全新性能优化。

Speed Way 使用如 Mesh Shaders 等的全新 DirectX 12 Ultimate 性能优化，并搭载用于实时全局照明和实时光线追踪反射的 DirectX Raytracing Tier 1.1。

DirectX 12 的测试项目 Time Spy 支持 1440P 分辨率、Time Spy Extreme 支持 2160P 分辨率，DirectX 11 的测试项目 Fire strike、Fire strike Extreme、Fire strike Ultra，分别对应分辨率是 1080P、1440P、2160P。

3DMark PCI Express 功能测试，可测量 GPU 的可用带宽速度。

AAA 游戏 FPS 测试数据

总共使用 4 张显卡对比，分别是 RX 7900 XT、RTX 4070 Ti。

游戏测试使用 4K 2160P 分辨率，游戏特效皆设定最高 MAX，关闭 V-Sync 选项，主要运行 DX 12 优先，都无开启 DLSS 和 FSR 相关设定。游戏都是经过5 ~10次测试后撷取FPS数据，会去检查是否有不正常数据存在，我们主要收集的数据是平均AVGFPS和1%LOW FPS（min），1%Low FPS可以看出游戏真实效能。

以下 2 个游戏有开启光线追踪效果。

DiRT 5
Shadow of the Tomb Raider

总结

MSI GeForce RTX 4080 16GB SUPRIM X作为SUPRIM系列的一员，继承了RTX 4090 SUPRIM X的散热和外观设计，提供强大的散热性能。 PCB 方面虽然未有充份使用所有銲接空间，但是 18 + 3 的供电设计仍然能够轻松应付高达 400W 功耗上限。 RTX 4080 16GB SUPRIM X贯彻SUPRIM X的设计语言和价值，我们终于看到做出53度的风冷显卡了。
