GIGABYTE GeForce RTX 4080 GAMING OC 16GB 开箱评测

据说卖得不太好的GEFORCE RTX 4080，主要不是因为效能不行而是价格不行！ 部分玩家只能安慰自己说RTX 4080的用料达到RTX 4090的水平云云，一边祈祷RADEON RX 7900 XTX能够打赢RTX 4080使他尽快降价。

RTX 4080或是RTX 4090拥有前所未见的性能效率，加上RTX 4080的预设TDP只有320W，用户手动降功率或降电压后的效能表现令人惊叹不已。 这次开箱的GIGABYTE GEFORCE RTX 4080 GAMING OC很像就是自家RTX 4090的移植版本，一起跟我们看看保留了多少好设计。

GIGABYTE GEFORCE RTX 4080 GAMING OC 16GB 包装与配件

外观上技嘉GEFORCE RTX 4080 GAMING OC（以下简称为RTX 4080 OC）的外盒与显卡本体都跟自家GEFORCE RTX 4090GAMING OC（以下简称为RTX 4090 OC）的设计差不多，外盒上最重要的信息应该就是4年保固（须注册），盒绘主题看似有光线追踪效果的装备，以及前方的三角瞄准屏幕，这些都增添了不少战斗气息。

配件较为简单，除了有数份文件提醒保修事项，与安装指南外，还有一套技嘉独有的显卡支撑架和螺丝，以及一根各厂都会附的 12VHPWR 转接线 （3 个 8-PIN）。

显示卡外观

RTX 4080 OC显卡的外观跟RTX 4090 OC几乎长得一模一样！ 黑色的风扇外框是塑胶制，表面有些磨砂的质感，凸起来的风扇口应该有助加强风压。

太空灰色的金属背板覆盖整块PCB，并在尾部露出巨大的切口让热风得以直接向上（垂直）通过加强核心散热（SCREEN COOLING），只是苦了DDR5。

同样的采用12VHPWR接头，并附送12VHPWR转接线，3个8-PIN足以提供稳定的450W功率，只要有插紧插好就不必担心。 由于在RTX 4080或RTX 4090上的设计和做法，用户不见得必须使用ATX 3.0的电源供应器。

12VHPWR（RTX 3090） （SIDEBAND SIGNAL） 在现实中（直至今天）并没有什么实用和不可缺少的功能，只是因为NVIDIA不再利用RTX 3090 TI上的那一种PCB设计来设定功率上限，所以12VHPWR内的GROUND线还是需要接上。

I/O 输出的部份有 3 个 DISPLAY PORT 1.4A 和 1 个 HDMI 2.1，用户可到 NVIDIA 的官网下载最新的固件以增强与显示器之间的兼容性。 使用AM5平台的用户在更新BIOS后应该不会再遇上性能不正常的情形。

从下方第一张照片的角度看起来，显示卡厚度接近 4 槽，官网标示为 75 mm，即 3.5 槽 （2 槽 = 20 mm）。 卡尾从背板折弯延伸出来的部份有3个孔是用以固定附送的支撑架，技嘉主要透过机壳和主板上的螺丝孔，利用特长的螺柱接到支撑架，看起来比其他家的设计更为牢固和可靠。

散热设计一直是技嘉多年来追求创新的地方，其逆顺逆的风扇转向组合（抗扰流“ALTERNATE SPINNING”风扇设计） 广受业界认同和学习，可见技嘉研发的水平处于行业之巅。

逆顺逆的风扇转向组合使就算风扇与风扇之间没有任何阻隔，亦能够降低因为两把风扇的风流碰撞而消散的问题。 在扇叶的外表加入所谓的独特刀锋扇叶的设计，利用锯齿状的扇叶边缘和表面的导流沟槽提高进风量。 从照片中可看到技嘉所使用的风扇具一定深度，并非业界常用的 10~15 mm 厚的版本 （风扇越厚，风压越高）。

技嘉传奇的三环灯设计是在风扇的底部加入 3 个环状透明物，再利用风扇背部 PCB 上的灯珠折射形成环灯效果。 这种做法非常聪明，在加入灯效的前题下尽量不影响散热效果，因为风扇扇叶的材质和硬度都得到保障，反正安装后都看不到，为了灯效选用效能较差的透明扇叶并不划算 （使用延长线垂直安装显示卡除外）。

具备双 BIOS 切换功能是在 RTX 4000 系列上常见的设计，技嘉出场时的默认是 OC 模式，用户可依需求在断电时自行切换到 SILENT 寂静模式以获得更宁静的使用效果。

右边的这颗指示灯的设计并非技嘉独有，亦非新设计，早在 RTX 3000 系列的时代就有不少厂商加入类似的电源监察设计，某厂闪红灯的情形有用过的都知道。 当年闪红灯的原因据说是因为显卡上的电源管理芯片侦测到电压出现异常下降，这与显卡本身的设计和功耗有关，亦与使用者所搭配的电源供应器有关。

闪红灯仅代表电压下降，其中一个原因便是电流异常上升，在ATX 3.0范围中INTEL有列明更宽松的12V波动区间，所以当12V被容许下降得更多的时候，电压下降便是正常且合附规范的现象，用户不必担心。

在RTX 4000系列上除了技嘉，华硕在部份型号上亦有使用类似的灯珠设计，两家都表示当显卡侦测到电源供给有异常，指示灯珠便会闪烁作提示。 可惜这项指示灯的设计实际上并没有与ATX 3.0连结，亦无法侦测到线材的接合度，PCI-SIG和INTEL亦未有提供实际可行的设计方案让显卡厂商和电源供应器厂商跟随。 日前各厂发生过的RTX 4090一连串（其实也就约0.05%）烧线事件，如果能够透过这颗指示灯及时提示，也许事情不致闹大。

内部构造

关于 RTX 40 系列的架构和技术，可以看我们这篇文章“NVIDIA GeForce RTX 4080 FE 显示卡评测开箱”。

散热器设计

同样采用均热板设计直触核心，但RTX 4080 OC的均热板亦会同时直触GDDR6X存储器芯片，而非像RTX 4090 OC那样利用额外一层金属框架直触GDDR6X。 整个散热器非常厚重，鳍片底部有多组结合折鳍片和扣鳍片（FIN）的做法加固整个散热器确保不易变形。

技嘉一向不喜欢为铜底和导热铜管镀镍，不少用户表示长年使用后这些没有镀镍处理的表面会出现氧化现象，甚至因而降低导热效果，进一步影响核心散热效能。

在导热铜管的尾部有看到该鳍片有一个小孔，在使用铵接导热铜管与鳍片的回流銲工艺时能让銲料通过。 从下方第三张照片的角度看，RTX 4080 OC至少使用了8根热管连接均热板与鳍片。 背板上未见有任何导热贴，可能是技嘉发现自家RTX 4090 OC在GDDR6X温度的表现太好了（的确是风冷中世界第一），以致RTX 4080 OC的背板导热贴消失了。

PCB

严格来说大多RTX 4080都不使用与RTX 4090同款的PCB，光是少了一组GDDR6X的供电便能看出，技嘉RTX 4080 OC采用18+3组供电设计。 两款PCB的设计差异不大，核心的供电模组都被放在核心的左右两侧，而GDDDR6X供电则被分配在GDDR6X芯片的四周。

另一点能够看出 RTX 4090 OC 与 RTX 4080 OC 的 PCB 不是完全一致的地方便是 NVLINK 的区块，RTX 4090 OC 仍然保留 NVLINK 的线路和銲盘，但是在 RTX 4080 OC 上则完全消失了。

核心上印有AD103-300-A1字样，代表这是RTX 4080 OC（16GB）的核心，NVIDIA默认320W功率上限。 核心四周一共有8颗GDDR6X芯片，D8BZF就是美光的MT61K512M32KPA-24，原生24Gbps速率，单颗容量2GB。 NVIDIA 将 RTX 4080 的 GDDR6X 速度锁在默认 22.4Gbps，所预留的超频空间巨大！

核心背面使用3组MLCC和2颗SPCAP（560微法），比竞品使用的470/330微法更高，PCB背面看不见为核心供电模组使用贴片电容作输入电容和输出电容。 虽然在固态电容的底部有预留过孔以使用穿孔式銲接的固态电容，但是在GAMING OC系列上，技嘉一直坚持使用全自动化的友善PCB设计，也就是透过机械銲接贴片式的固态电容。

次要电路

在PCB背面近金手指的位置，有数个次要电路，负责不同的电压。 使用2颗GSTEK GS9216单相降压转换器，能够直接输出12A电流，GSTEK GS7155则是3A输出的LDO。

18+3 供电设计

• 使用 UPI SEMICONDUCTOR UP9512R 8 相 PWM 控制器，连接一共 18 颗核心的供电模块负责 NVVDD （这代表有可能利用 8 组 PWM 讯号当中的 2 组 PWM 讯号各连接 3 颗核心供电模块，其余 6 组 PWM 讯号则各接驳 2 颗核心供电模块）。
• UPI SEMICONDUCTOR UP9529Q 是一颗3相PWM控制器，转化FBVDD为GDDR6X供电。

• 3 相 GDDR6X 的供电模块都是 ALPHA AND OMEGA SEMICONDUCTOR AOZ5311NQI （BLN0），55A 的一体式供电模块。
• GDDR6X 供电模块的电容组合使用 1 颗贴片式的固态电容作输入和 1 颗贴片式的 SPCAP （470 微法） 作输出。
• 18 颗负责核心电压的供电模块同属 ALPHA AND OMEGA SEMICONDUCTOR，型号同样是 AOZ5311NQI （BLN0） 55A 一体式供电模块。
• 其输入电容是贴片式的固态电容 （270 微法 / 16V），输出电容则是贴片式的固态电容 （820 微法 / 2.5V）。

BIOS

• 双BIOS切换功能使用2颗BIOS芯片，分别被技嘉放在PCB的正面和背面各一颗，型号是ISSI IS25WP016（左上与右上）。
• 切换键被设置在PCB的中上方，2只控制（OC/ SILENT）。 （左下）

电流管理系统

• UPI SEMICONDUCTOR US5650Q，ADC PREFILTER WITH ANALOG MULTIPLEXER 芯片。 这是英伟达专用的电压电流管理芯片，通过连接至PCB上的电流检测电阻（SHUNT RESISTOR）量度电压和电流通过。

US5650Q 是四通道设计，在技嘉 RTX 4080 GAMING OC 上连接至一共 4 颗电流检测电阻 （2* R002 + 2* R005）。

• 在PEG金手指供电的部份，除了有1颗R005的电流检测电阻外，更有1颗保险丝。
• 12VHPWR的附近有 3 颗电流检测电阻，搭配 3 颗输入电感。

从这个角度看，预留的第2个12VHPWR的铜箔好像与正在使用的12VHPWR的铜箔相连，要是敢于突破使用2个12VHPWR使电流负载更平衡。

微处理器

• HOLTEK HT32F52352 ARM 微处理器，主要负责 RGB 灯效 （支持 RGB FUSION 2.0），据说亦负责风扇控制 / 侦测。

实测效能数据

测试平台室温控制在26度，无辅助风扇直吹测试平台，测试中关闭Windows内建防毒、关闭休眠设定，无更动电源计划，并开启Resizable BAR。 DDR5 内存设定，X670E 平台开启 DDR5-6000 UCLK：MCLK （1：1）。

• Windows 11 Professional 22H2
• NVIDIA 526.98 Gamereadywin11_win10dch_64bit_international
• AMD Chipset 4.11.15.342
• 全部测试都是 2022.12 新数据

种类	型号
处理器 ：	AMD Ryzen 9 7950X
主板 ：	B650E AORUS MASTER/0705(check)
内存 ：	G.SKILL Trident Z5 Neo 16GB x 2 DDR5 6000 CL30 (EXPO)
显示卡 ：	GIGABYTE GeForce RTX 4080 GAMING OC 16GB / BIOS OC
保存 ：	KLEVV CRAS C920 Gen4x4 2TB
机壳 ：	STREACOM BC1
电源供应：	FSP Hydro PTM PRO ATX3.0 1200W
散热器 ：	ROG Strix LC II 280 ARGB
显示器 ：	VQ289Q

功耗和温度测试

功耗测试使用 3DMARK Time Spy EXTREME 和 FURMARK 进行烧机测试。

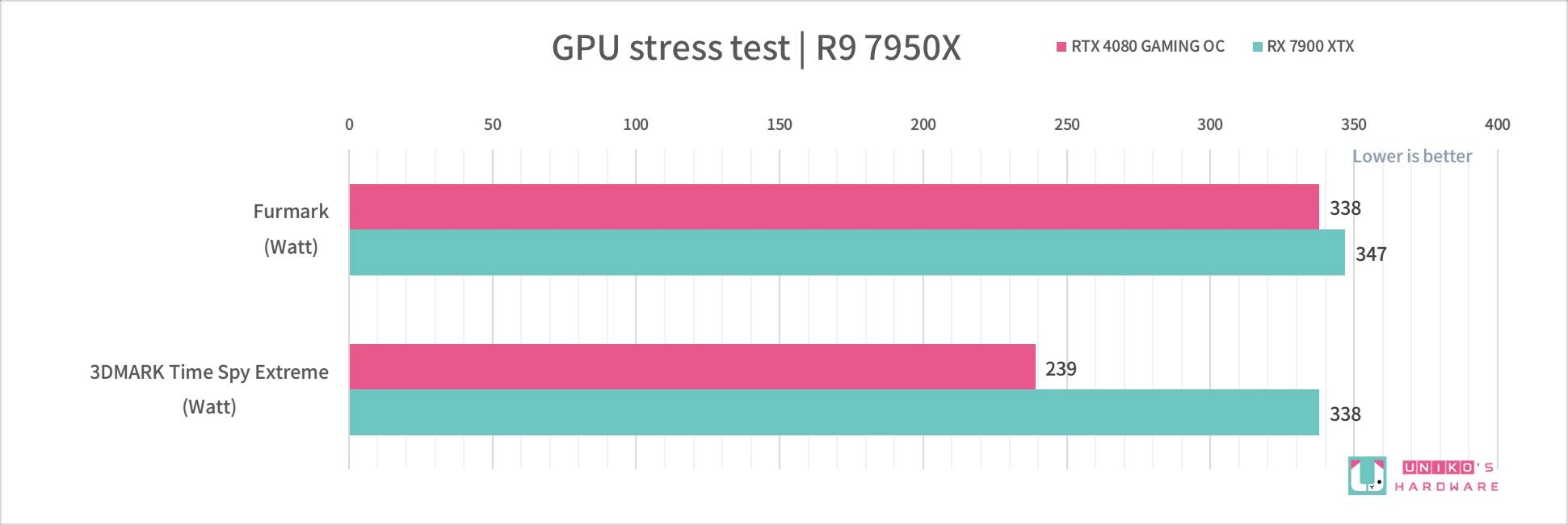

Time Spy EXTREME 烧机功耗约239.4W，GPU频率可达2790 MHz、内存1400.2 MHz，GPU温度是51.3度、Hot Spot 57.3度、风扇转速1461、1529 RPM。

FURMARK 烧机功耗约338.6W，GPU频率可达2475 MHz、内存1400.2 MHz，GPU温度是59.9度、HotSpot 68.4度、风扇转速1618、1743 RPM。

默认模式下，VBIOS温度最高是88度，显示卡功耗预设是340W，最多可以提升到400W。

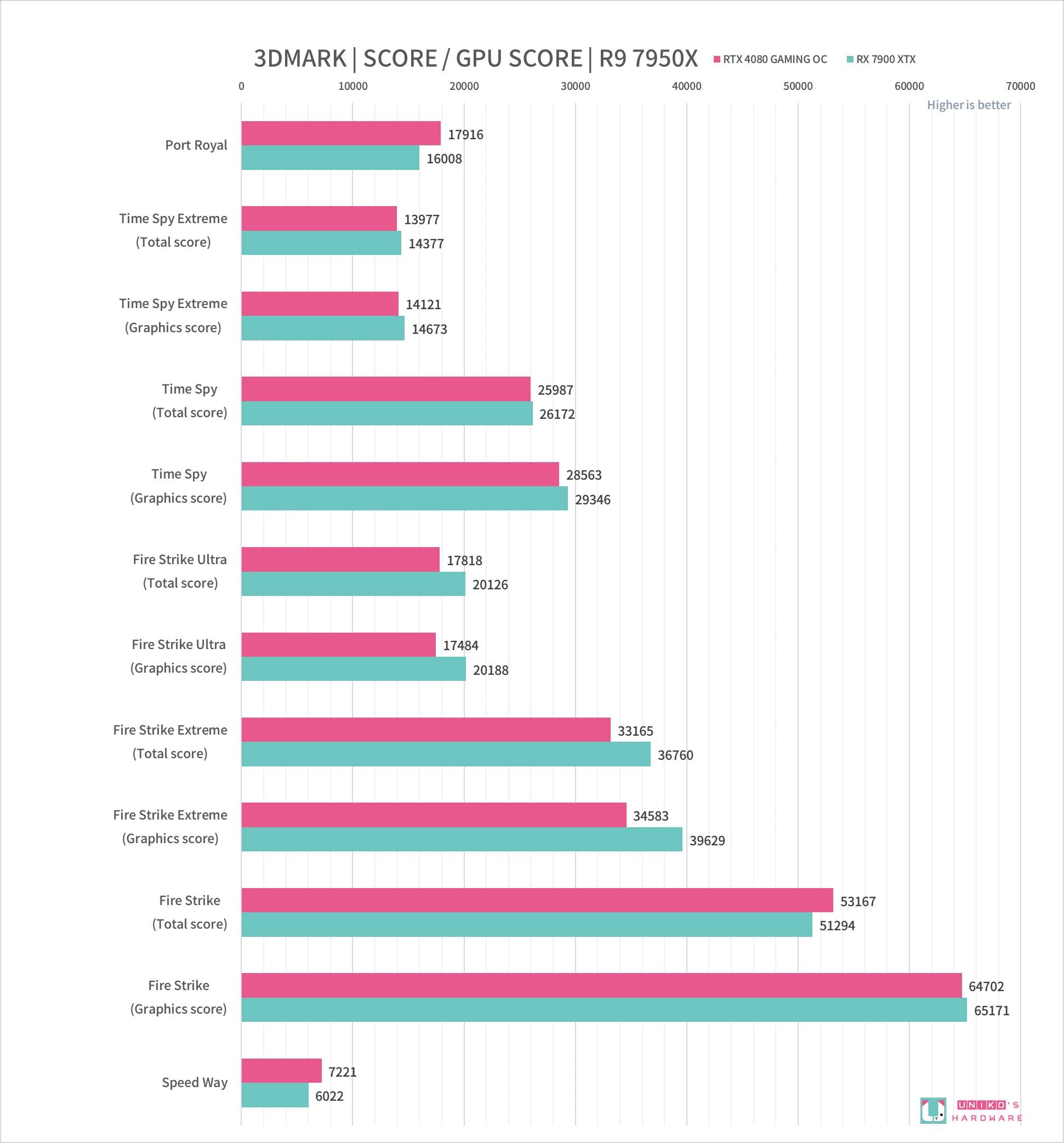

3DMARK 相关测试

3DMARK 测试，Time Spy、Time Spy Extreme、Fire strike、Fire strike Extreme、Fire strike Ultra，分数越高越好。

Port Royal 是世界上第一个针对游戏玩家的实时光线追踪基本测试，可以使用 Port Royal 来测试和比较支持微软 DirectX 光线追踪显示卡的光追性能，分数越高越好。

3DMark Speed Way 是 DirectX 12 Ultimate 基准测试，适用于执行 Windows 10 和 11 的游戏电脑。 Speed Way 的引擎组合可展现 DirectX 12 Ultimate 为光线追踪游戏带来的全新性能优化。 Speed Way 使用如 Mesh Shaders 等的全新 DirectX 12 Ultimate 性能优化，并搭载用于实时全局照明和实时光线追踪反射的 DirectX Raytracing Tier 1.1。

DirectX 12 的测试项目 Time Spy 支持 1440P 分辨率、Time Spy Extreme 支持 2160P 分辨率，DirectX 11 的测试项目 Fire strike、Fire strike Extreme、Fire strike Ultra，分别对应分辨率是 1080P、1440P、2160P。

3DMark PCI Express 功能测试，可测量 GPU 的可用带宽速度。

UL Procyon benchmark

UL Procyon benchmark 是一套新上市的 Adobe Benchmark 标准化测试软件，可以分成照片和视频两方面的测试。 照片影像运算方面的软件是使用 Adobe Lightroom Classic 和 Adobe Photoshop，视频运算应用是搭配 Adobe Premiere Pro。

游戏 AVG FPS & Low 1% 测试数据

游戏测试使用 4K 2160P 分辨率，游戏特效皆设定最高 MAX，关闭 V-Sync 选项，主要运行 DX 12 优先。 游戏都是经过5 ~10次测试后撷取FPS数据，会去检查是否有不正常数据存在，我们主要收集的数据是平均AVGFPS和1%LOW FPS（min），1%Low FPS可以看出游戏真实效能。

以下 2 个游戏有开启光线追踪效果。

• DiRT 5
• Shadow of the Tomb Raider

结论

GIGABYTE GEFORCE RTX 4080 GAMING OC的用料不俗，18 + 3 （55A） 的供电设计，强大散热系统，双 BIOS 功能等等得以保留大部份出现在 RTX 4090 OC 上的设计。 虽说由TDP 450W降至TDP 320W，但为RTX 4080 OC配备18+3的供电设计以获得更高的转换效率和降低转换损失，却没有任何额外的节省成本的对应做法，只要售价降下来，竞争力还是会非常强大。
