BIOSTAR 继续攻占高阶主板市场,推出 Z790 VALKYRIE 女武神主板与他厂比拼,就外观上来看,跟日前才推出的 X670E VALKYRIE 不算有太大的差异,但如果与前代相比,护甲上的图案设计就很不同。 这次改将女武神的翅膀 LOGO 低调浮现、线条设计改以发丝纹呈现、桃红色设计占比也变更少。 内在设计与竞品相同,改变都不算大,因为Z690、Z790的确就是换芯片组而已,更别说这两颗芯片组之间的差异根本不大,一起来看看女武神这次的进化吧。
INTEL Z790 芯片组
目录
新芯片组Z790只是Z690的完全版,不论是PCI-E通道总数量还是USB总数量都不变,但是INTEL将部份通道升级,同时将部份通道降级以维持总数量不变。
Z690 | Z790 | X670E | |
---|---|---|---|
晶片组至 CPU | PCIe 4.0 X8 | PCIe 4.0 X8 | PCIe 4.0 X4 |
PCIe 通道总数量 | 28 | 28 | 20 |
PCIe 3.0通道 | 16 | 8 | 8 |
PCIe 4.0通道 | 12 | 20 | 12 |
SATA 数量 | 8 | 8 | 8 |
USB 10Gbps 总数量 | 10 | 10 | 12 |
USB 20Gbps 总数量* | 4 | 5 | 2 |
SOURCE: intel*以 2 个 10Gbps 换取 1 个 20Gbps
包装与配件介绍
可能因为同期间的产品吧,Z790 VALKYRIE盒子的设计风格与X670E VALKYRIE设计差不多,有点像是吸收了AM5上的经验再改良INTEL Z790主板。

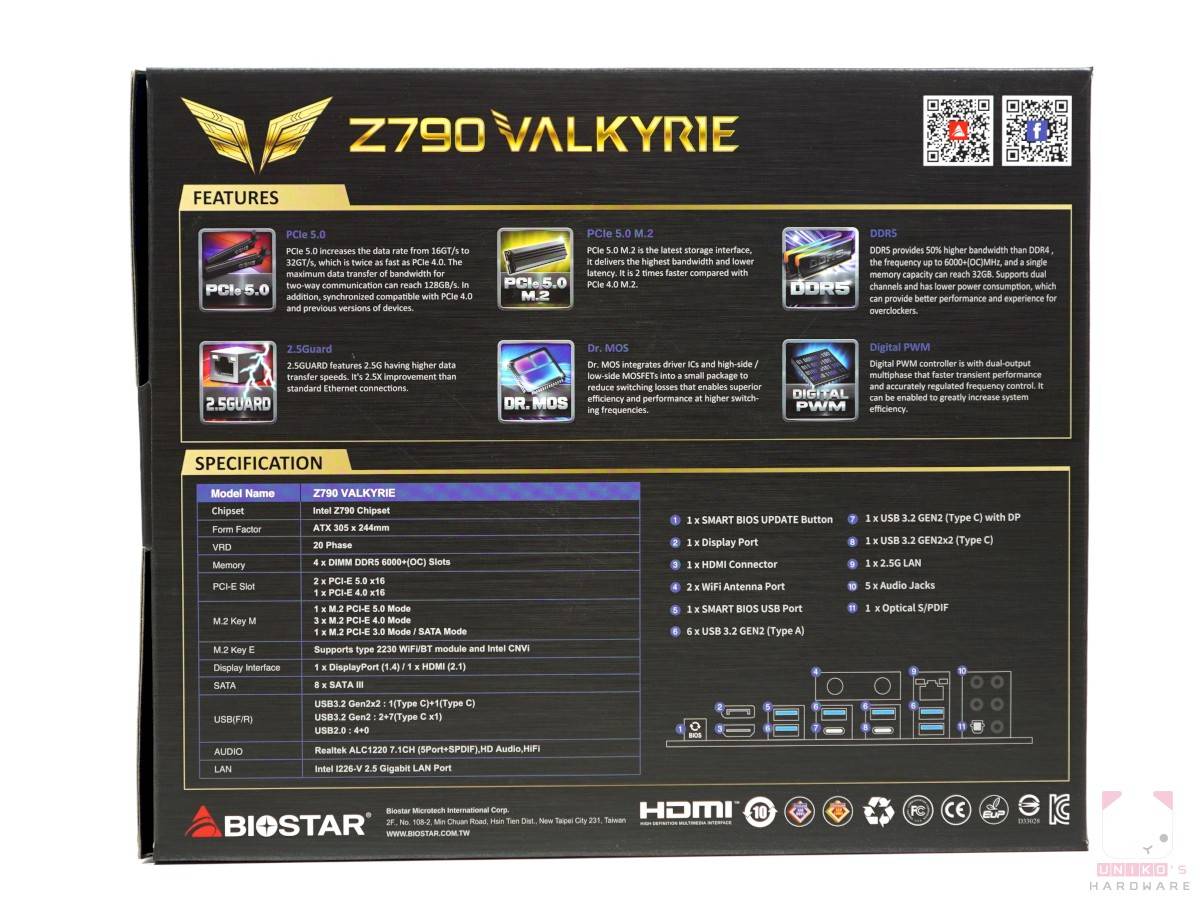

盒子背面标示支持PCIE 5.0 M.2,这是全新设计,在X670E VALKYRIE上出现,Z690VALKYRIE时期还没有,I/O图标内同样看到两个圈圈,意味Z790女武神还是没有附赠Wi-Fi模块。

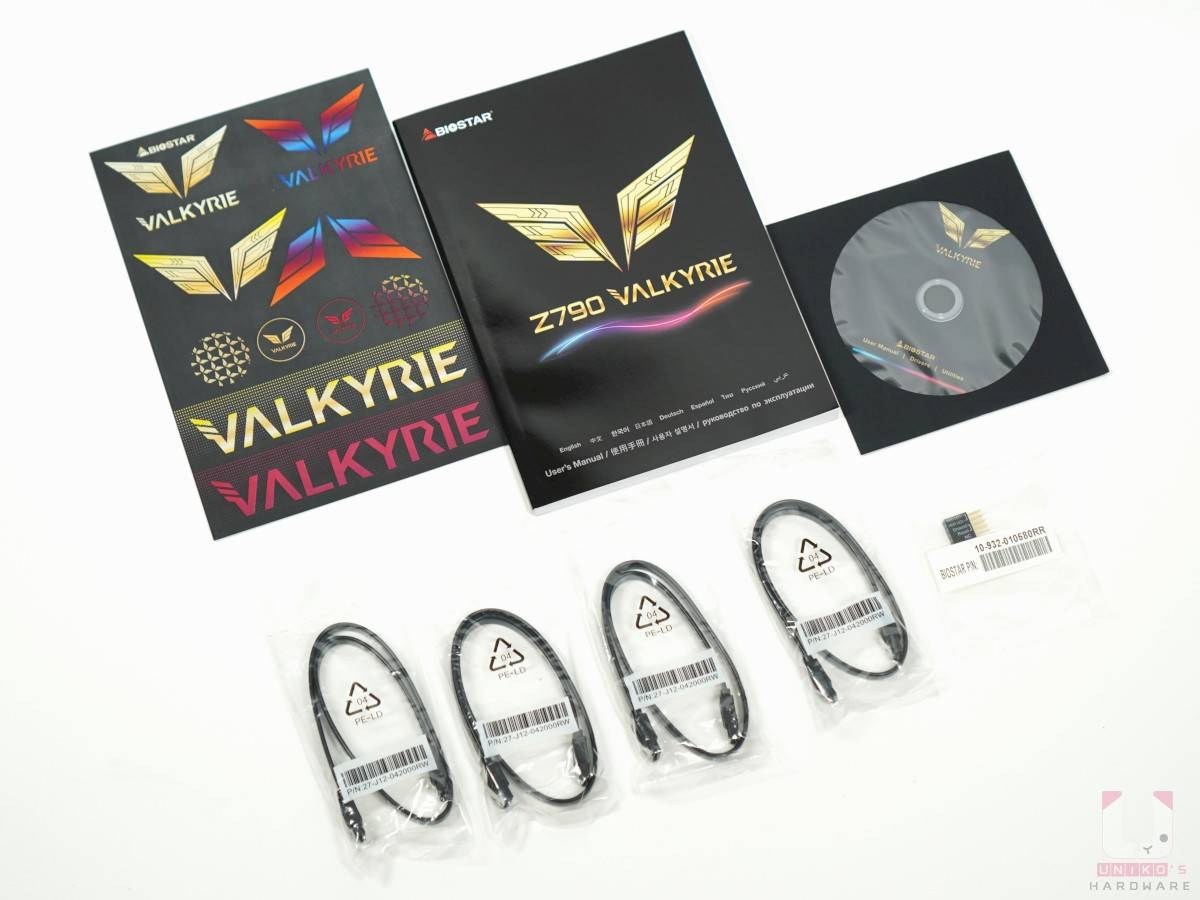

配件同样维持较为简单的原则,有4组SATA线材、1个机壳排线集线器、一片驱动光盘、还有一本说明书、和一张贴纸,BIOSTAR是少数仍然愿意提供实体使用手册的板厂之一。
主板外观介绍

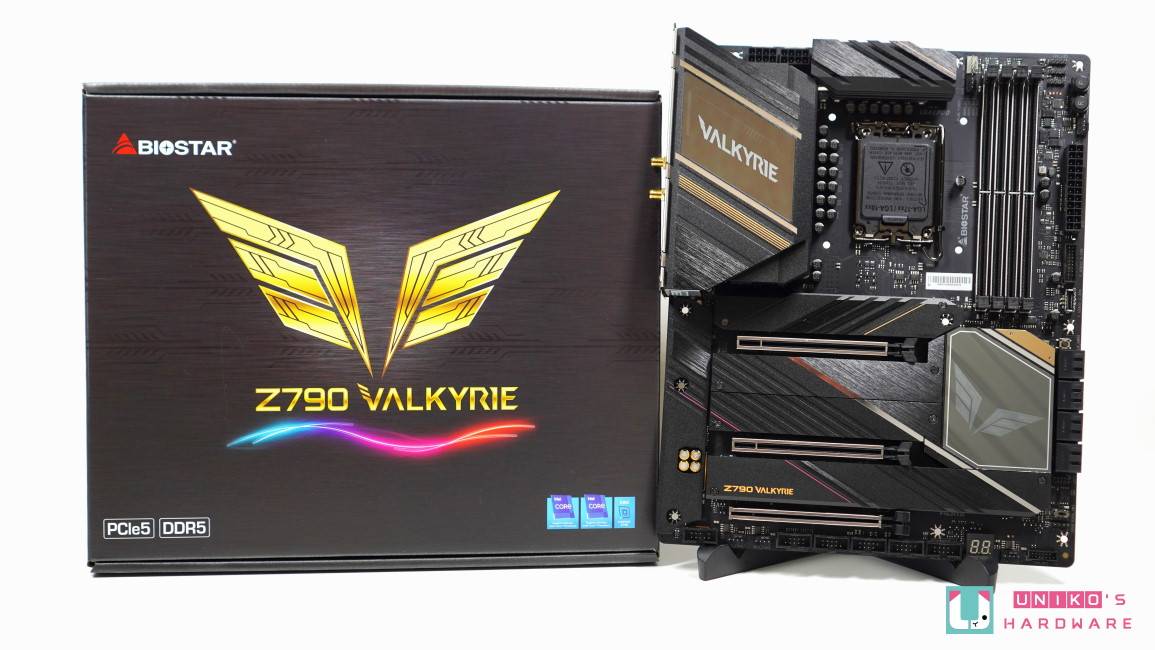

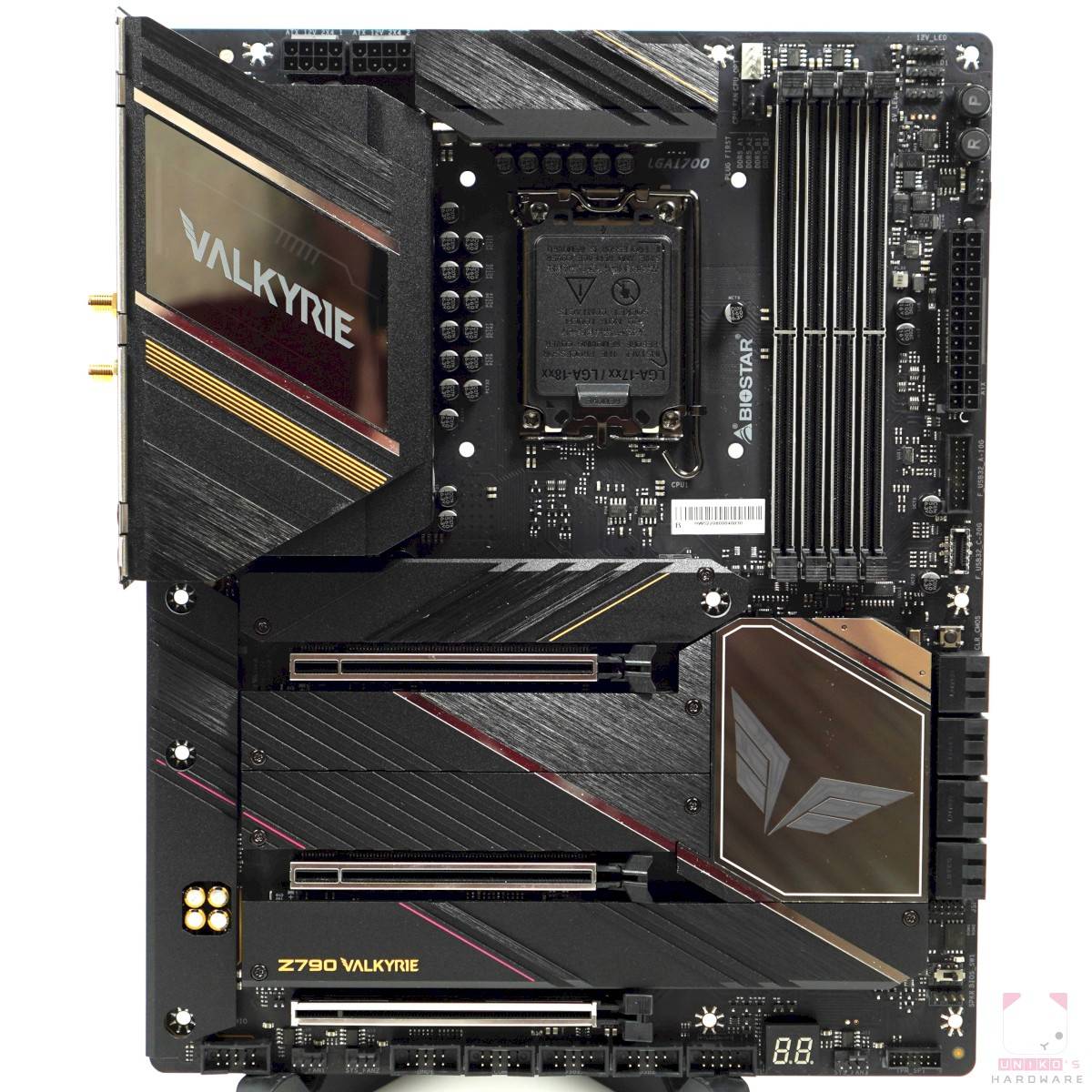

这一代主板的外观与X670E VALKYRIE相当相似,最大的差异应该是在芯片组散热片上就能直接看到女武神代表翅膀LOGO,而非像X670E版本要点灯才能看见,型号也改以金色标示在最下方M.2散热装甲上。 与Z690版本整体相比更低调,同时还有一点深藏不露杀气的感觉。
细看与Z690版本的差异,在设计语言做了不小的改变,首先是取消机械纹路、降低金色、桃红色占比。 再来 VALKYRIE 代表的文字与翅膀 LOGO,不设计在芯片组与邻近的 M.2 散热护甲位置,改分拆在重点的 I/O 上和芯片组上。 最大的差异是不通电时此两区块主题不再是金色搭桃红色,改以雾白色点缀金色; 通电后也不再是简易金色光效,改为丰富的RGB光效。

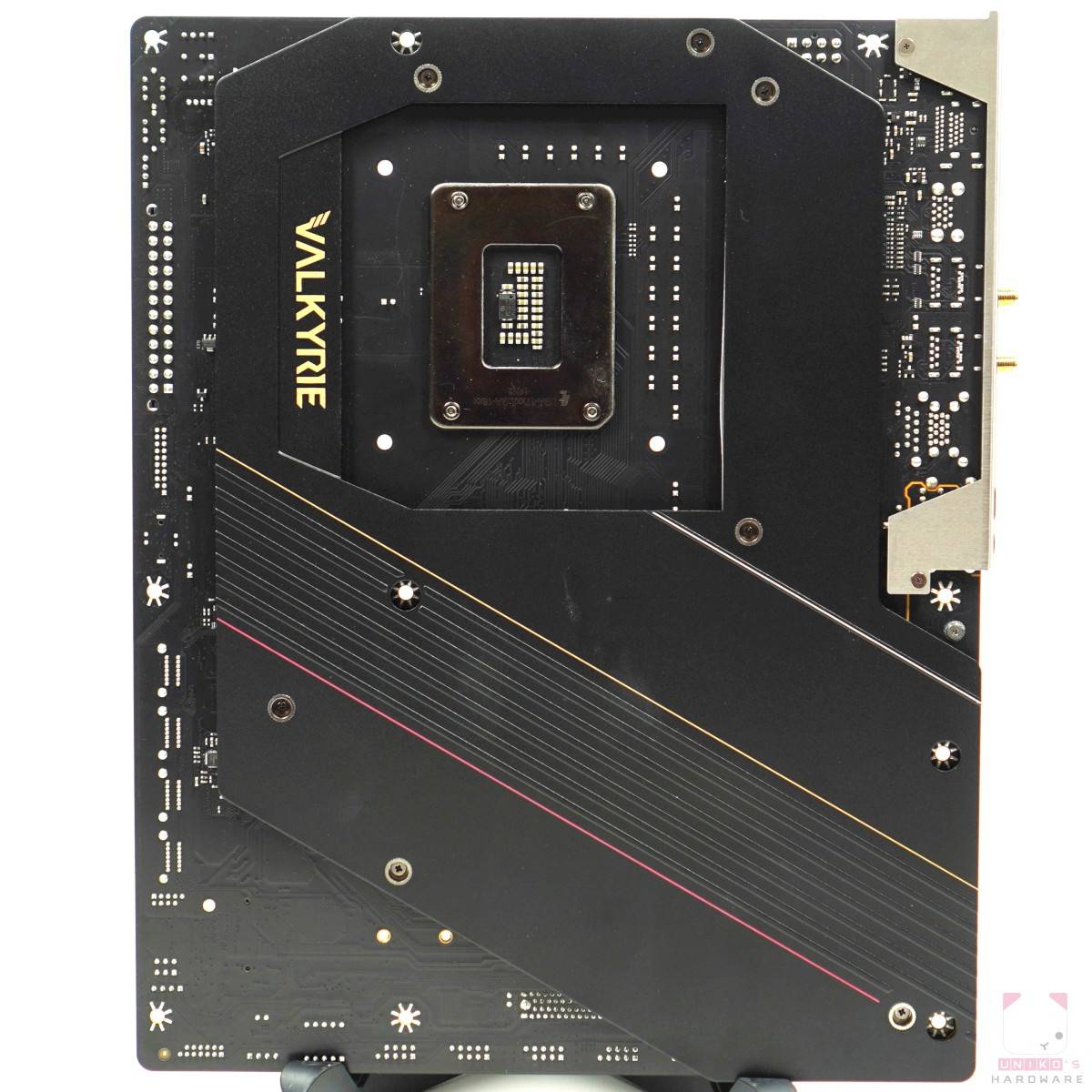

主板背部同样有一大片金属背板,与X670E版本相比,VALKYRIE LOGO 改印在左上方位置,白、金、桃红色拉线距离与位置略有不同。 若与Z690版本相比,少了机械纹路,改以较为单纯的斜线设计,并加入了VALKYRIE LOGO,让用户更好辨识。

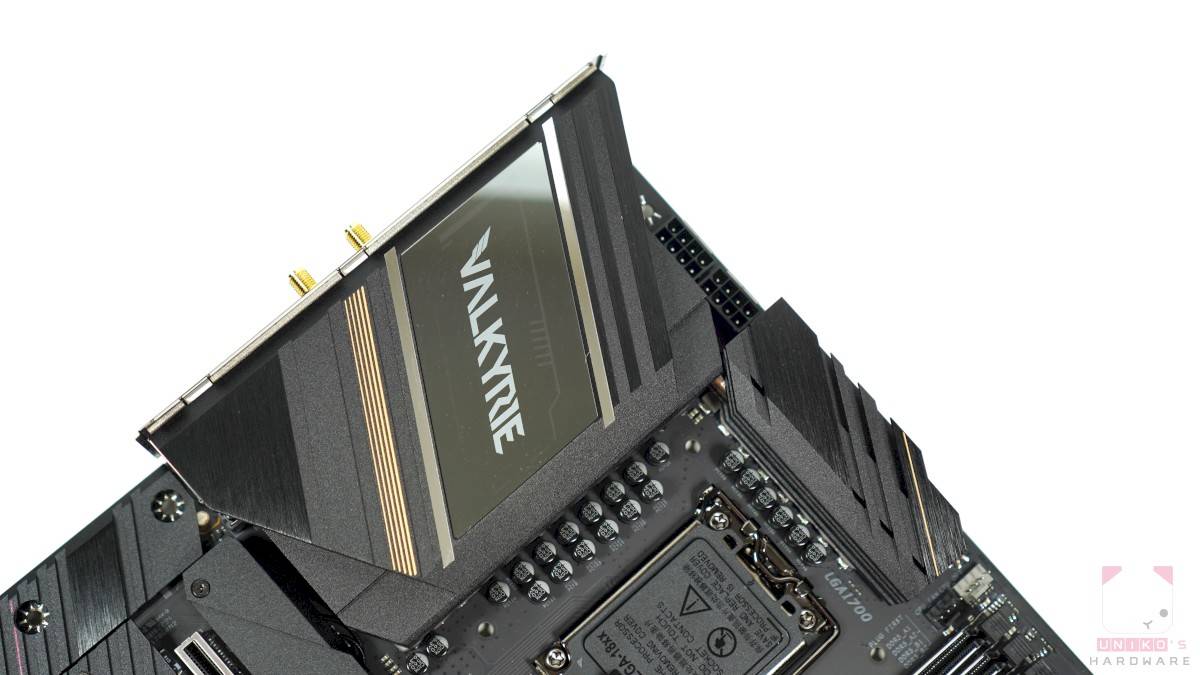

I/O 上方与X670E版本有着同样的RGB灯光效果,供电区块的散热装甲也非常类似,仅多了一条金色细线装饰。 与Z690版本相比,侧面的处理器供电区域取消了4颗小风扇替散热鳍片作主动式散热,技术再精进的BIOSTAR改以被动式散热提供更宁静的使用体验。

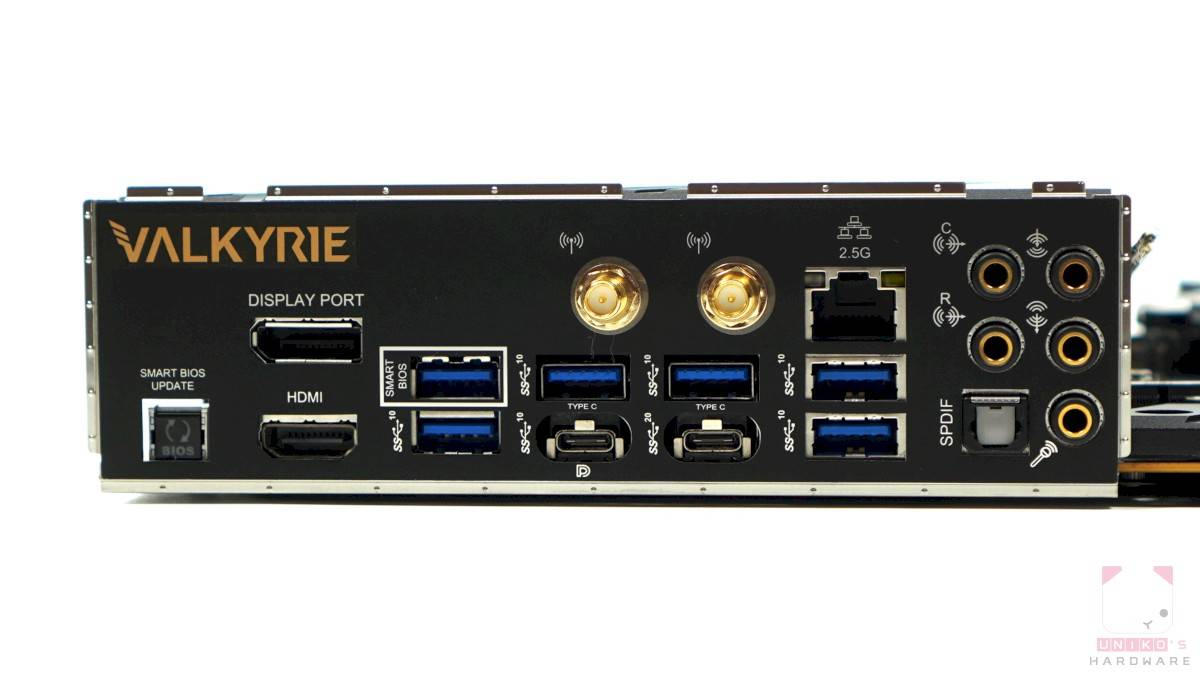

I/O 背后输出
- 1 个更新 BIOS 的按键
- 1 个 HDMI 2.1
- 1个DP 1.4
- 6个USB 3.2 GEN 2 10Gbps USB TYPE-A
- 1 个 USB 3.2 GEN 2 10Gbps USB TYPE-C,支持 DP ALT 模式输出 DP1.2 影像讯号
- 1个USB 3.2 GEN 2X2 20Gbps USB TYPE-C
- 1 个 2.5Gbps 有线网络端口
- 1 组无线网络 Wi-Fi 天线
- 5 个音效孔
- 1 个 OPTICAL S/PDIF 输出音源孔
那个支持图像输出的 USB TYPE-C 像极了 X670E VALKYRIE,以往在 INTEL 平台上极少出现这种设计。

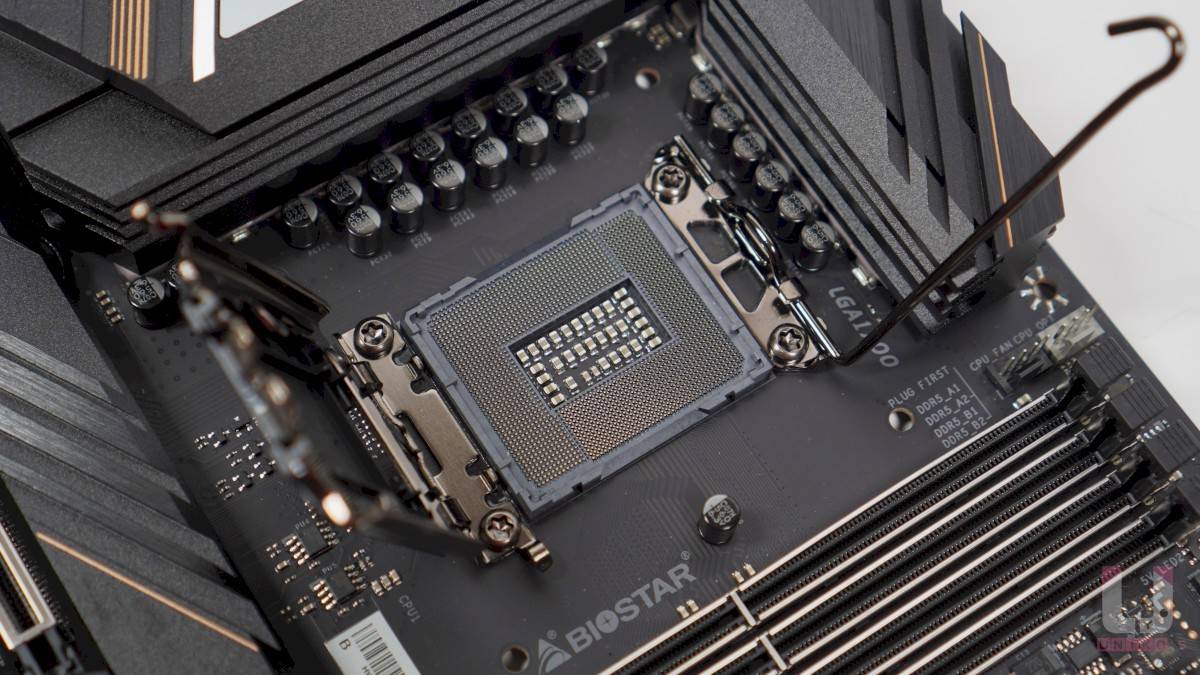

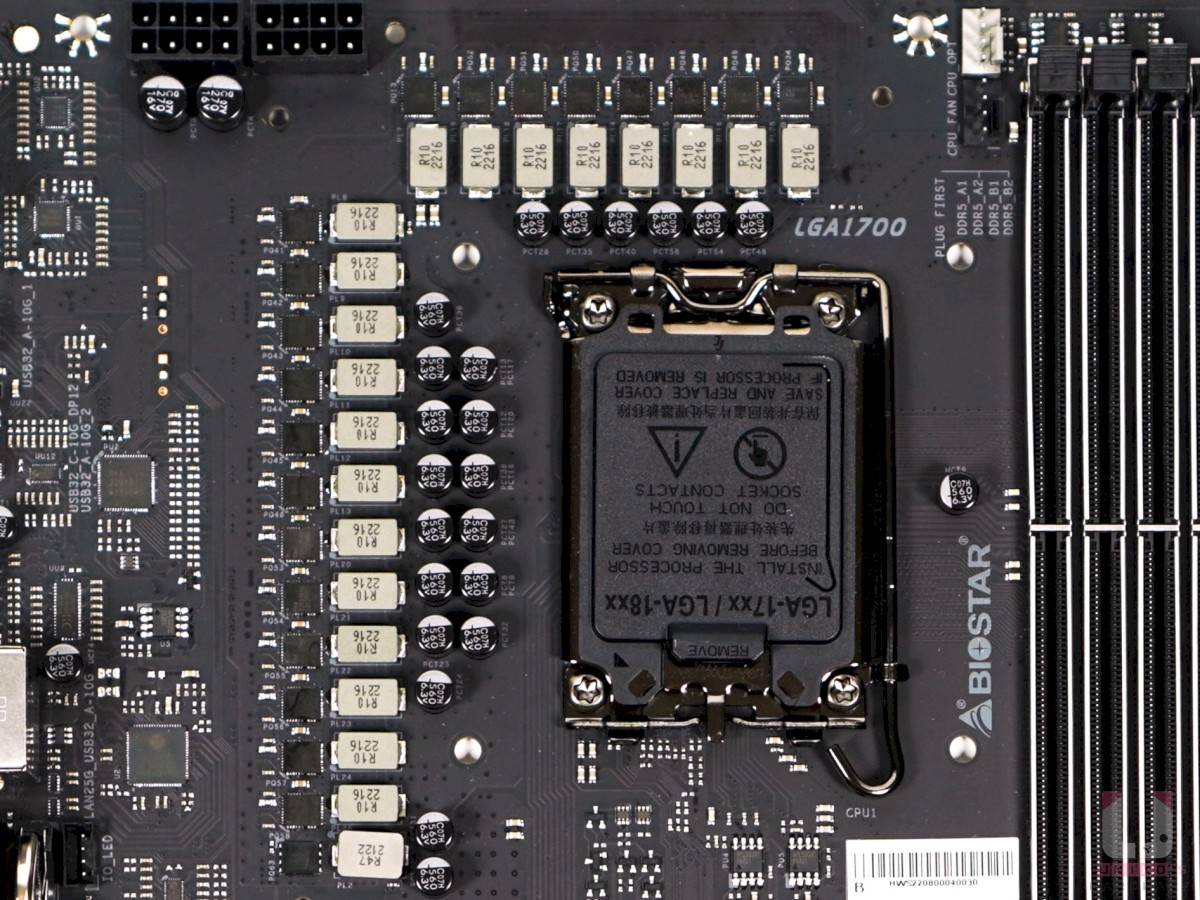

LGA 1700
Z690、Z790 共享同一款设计,两代 CPU 都能够使用两个不同芯片组的主板,用户记得更新 BIOS 就可以了。
DDR5

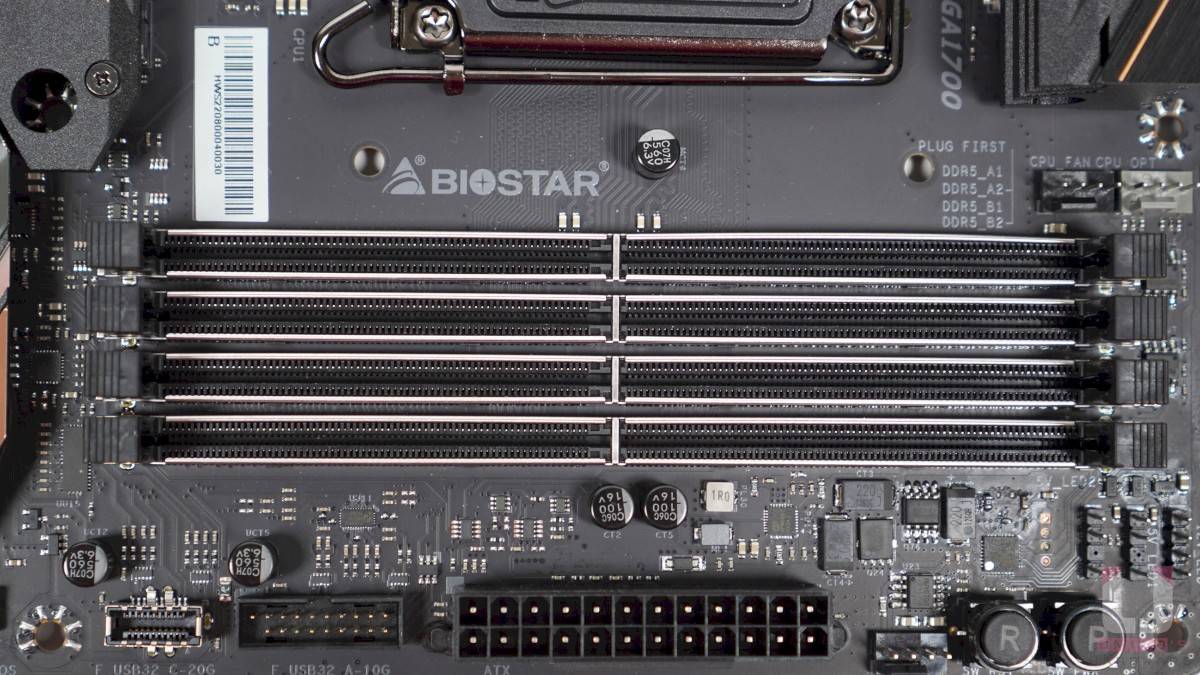

使用具金属装甲的DDR5插槽设计,进一步提升信号水平。
PCI Express

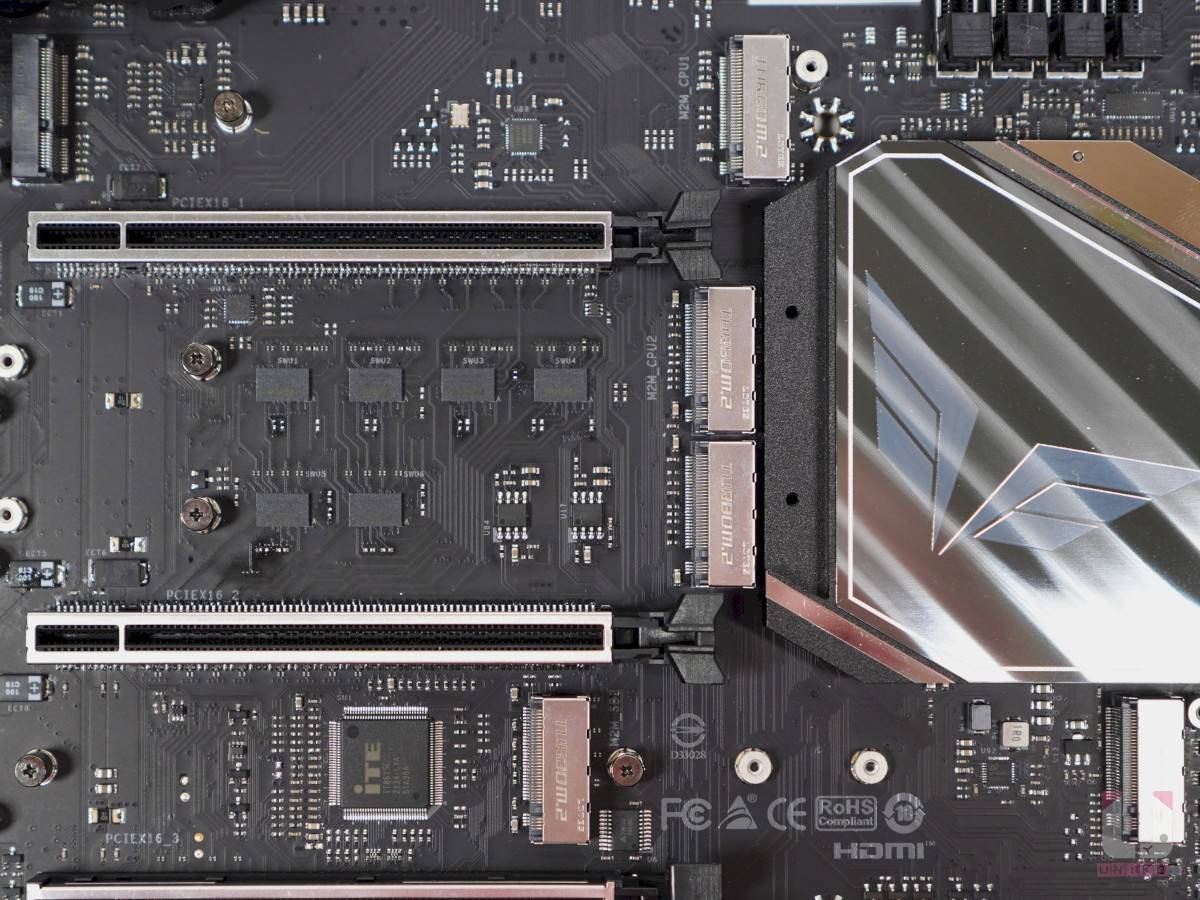

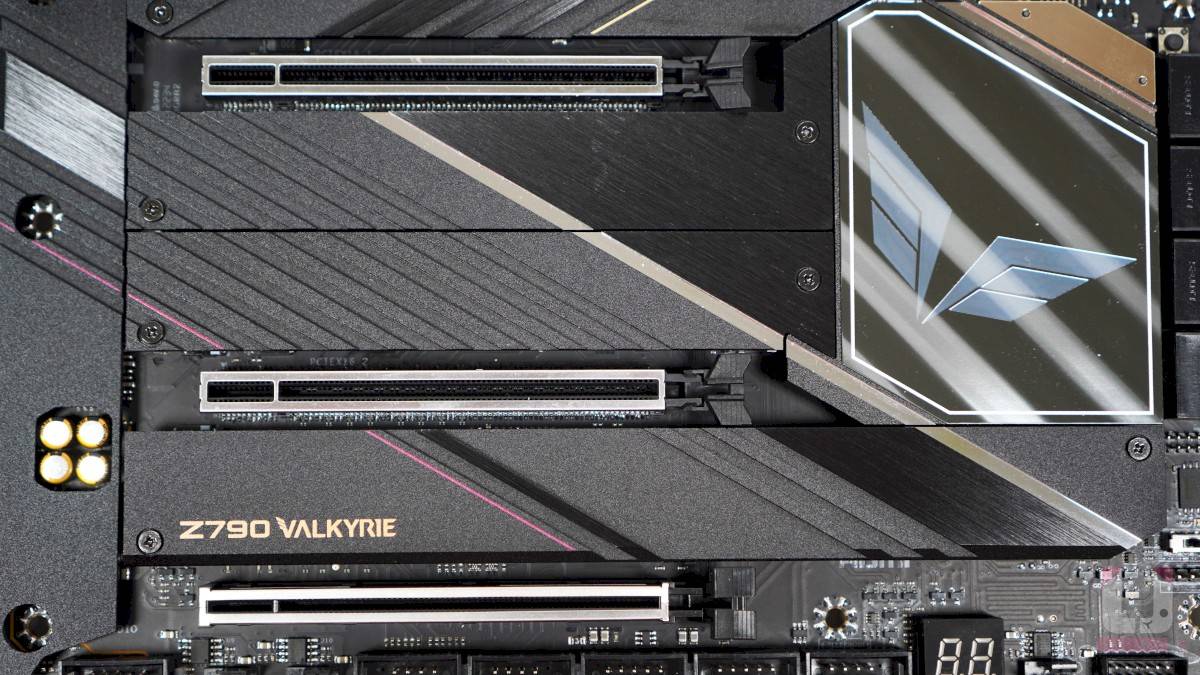

PCB 有 3 根 X16 全长 PCI-E 插槽。
- 第1根PCI-E X16插槽是PCIEX16_1,由CPU提供最高PCI-E5.0 X16,使用贴片式金属装甲的插槽。 (共用由 CPU 提供的 PCI-E 5.0 X16,拆分 X16/X0 或 X8/X8)
- 第2根PCI-E X16插槽是PCIEX16_2,由CPU提供最高PCI-E5.0 X8,使用贴片式金属装甲的插槽。 (共用由 CPU 提供的 PCI-E 5.0 X16,拆分 X16/X0 或 X8/X8)
- 第3根PCI-E X16插槽是PCIEX16_3,由Z790芯片组提供最高PCI-E 4.0 X4,使用穿孔式金属装甲的插槽。
小工具

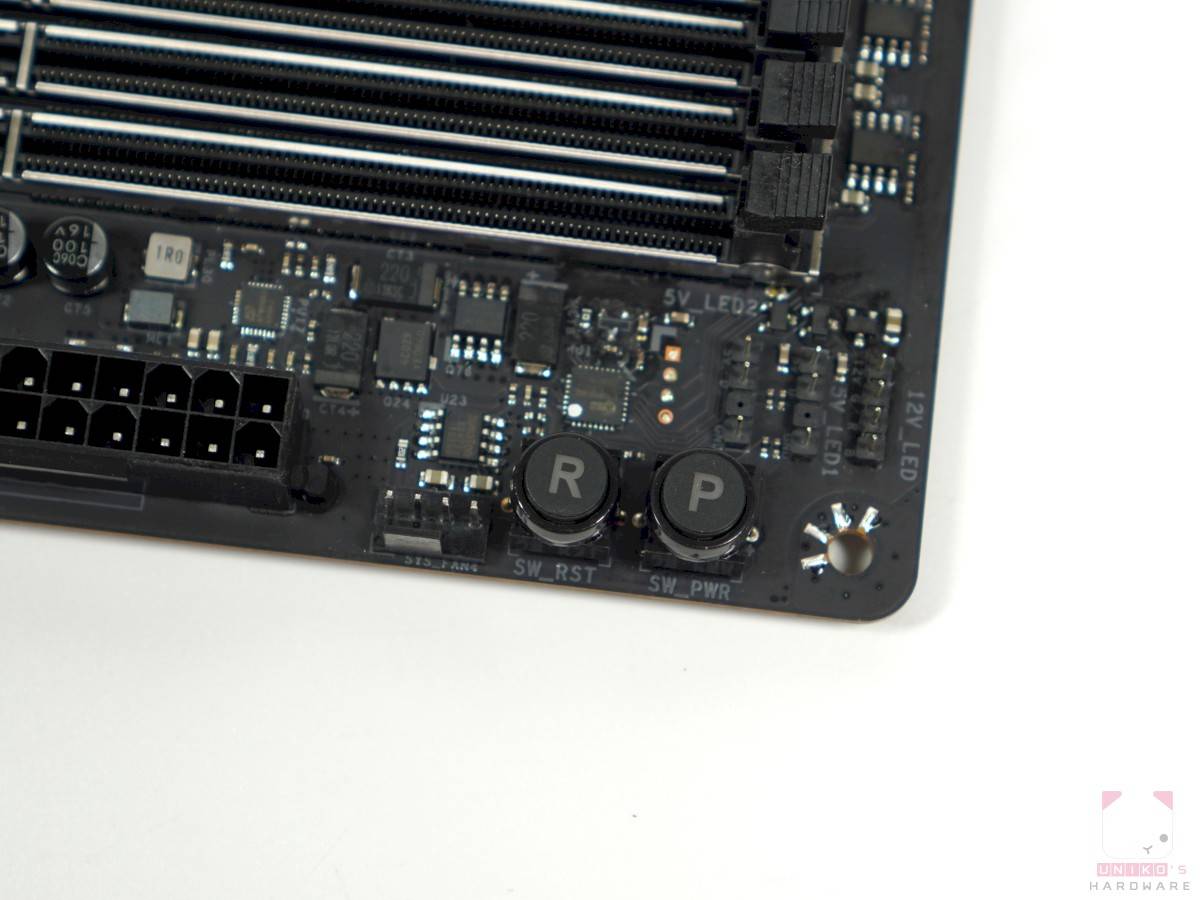

- 右上方区域有两个实体按键,分别是开机键和重启键,有利在裸板测试或使用的用户。
- SATA 上方区域有一颗小按键 CLEAR CMOS,提供一键清除 BIOS 的功能。

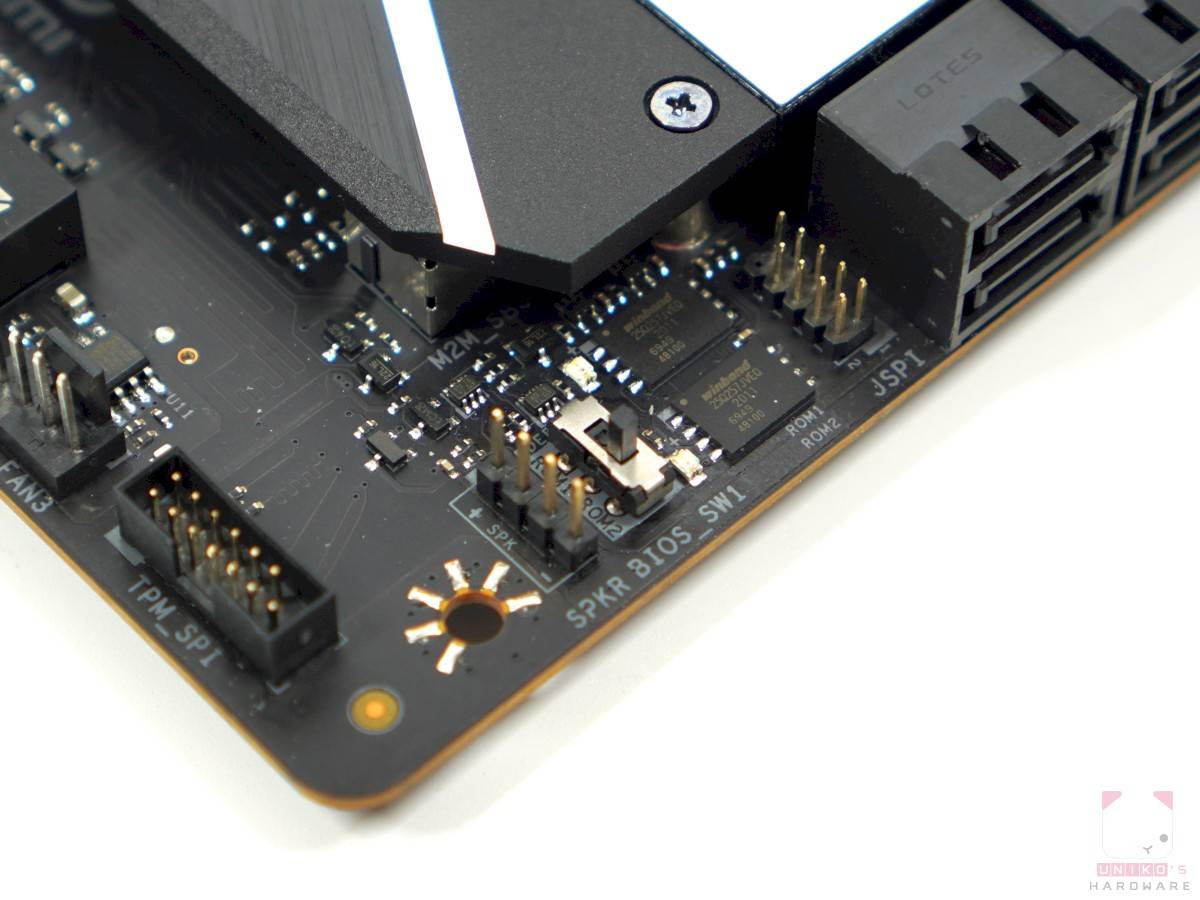

- SATA下方区域有一个实体切换开关,支持双 BIOS 切换。
- 接近右下方区域有一个双位数字除错灯。
BIOSTAR 专属 10Gbps 的前置 USB TYPE-A 有点像是免钱的专利。
储存
在Z790中提供8个SATA端口的主板不多,Z790VALKYRIE以ATX板型的姿态成为唯一一款提供8个独占的原生SATA端口的主板,并支持多达5根板载M.2 SSD。
- M2M_CPU1,支持2280规格,其PCI-E通道由CPU PCI-E 5.0 X16中取出PCI-E 5.0 X4,所以这根M.2与2根PCI-E5.0 X16插槽共享CPU PCI-E5.0 X16通道。
- M2M_CPU2,支持2280/22110规格,其PCI-E通道由CPU提供PCI-E 4.0 X4。
- M2M_SB1,支持2280/22110规格,其PCI-E通道由Z790芯片组提供PCI-E 4.0 X4。
- M2M_SB2(左),支持2280规格,其PCI-E通道由Z790芯片组提供PCI-E 4.0 X4。
- M2M_SB3(右),支持2242 /2260/ 2280规格,其PCI-E通道由Z790芯片组提供PCI-E 3.0 X4,更支持SATA SSD。
那1根M2E_WIFI是Wi-Fi模块专用的M.2插槽,支持PCI-E版本和CNBO2版本的模块。
主板拆解介绍
内部构造

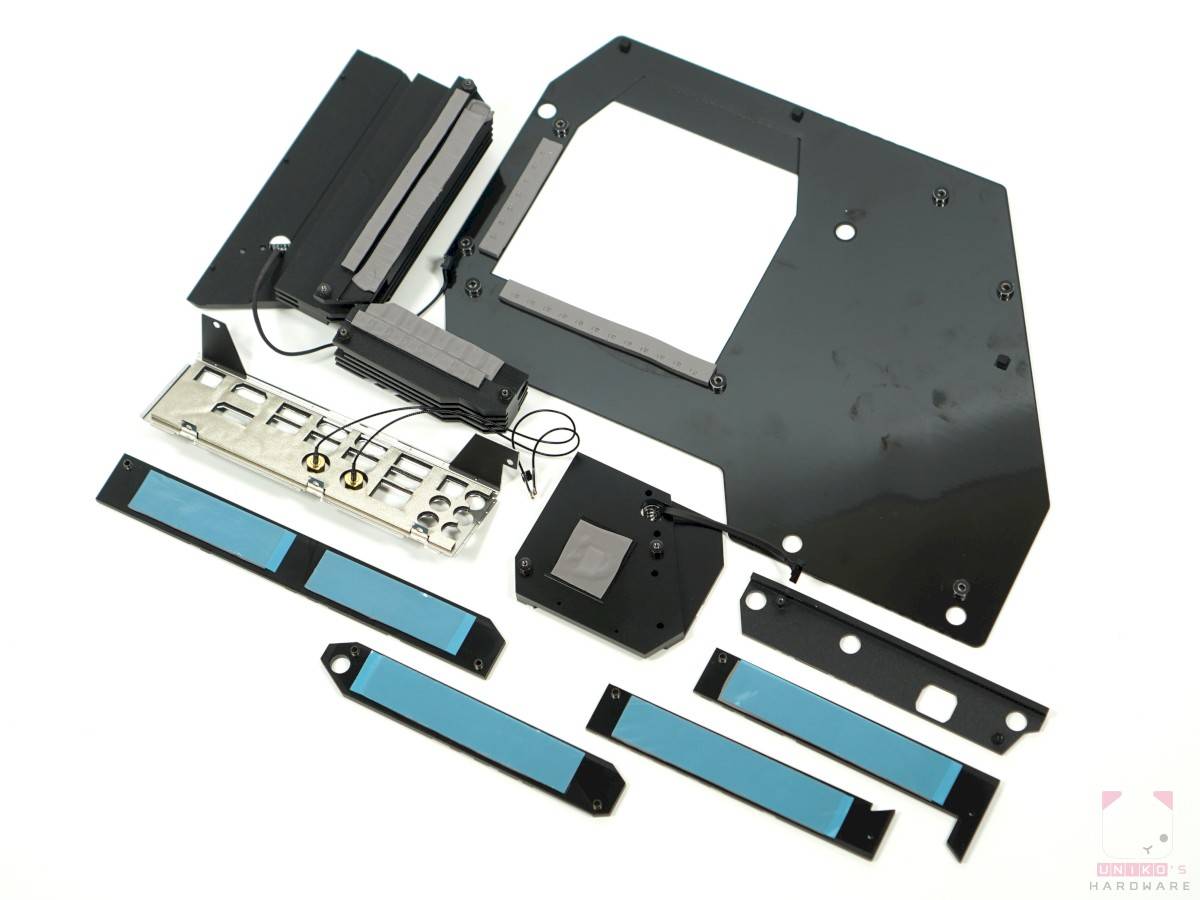

- 改用延伸式铝挤散热片的设计,使用1根导热管连接两大块铝挤散热片,金属背板亦有加入导热贴直触供电模组的背面分担热源。
- I/O 档板除了预先安装好无线网络天线孔外,BIOSTAR 亦准备好 RF 线材,用户只需自行购买 Wi-Fi 模组则可安装使用。
PCB
将所有装甲拆卸后,ATX 板型上的元件布局不算密集。

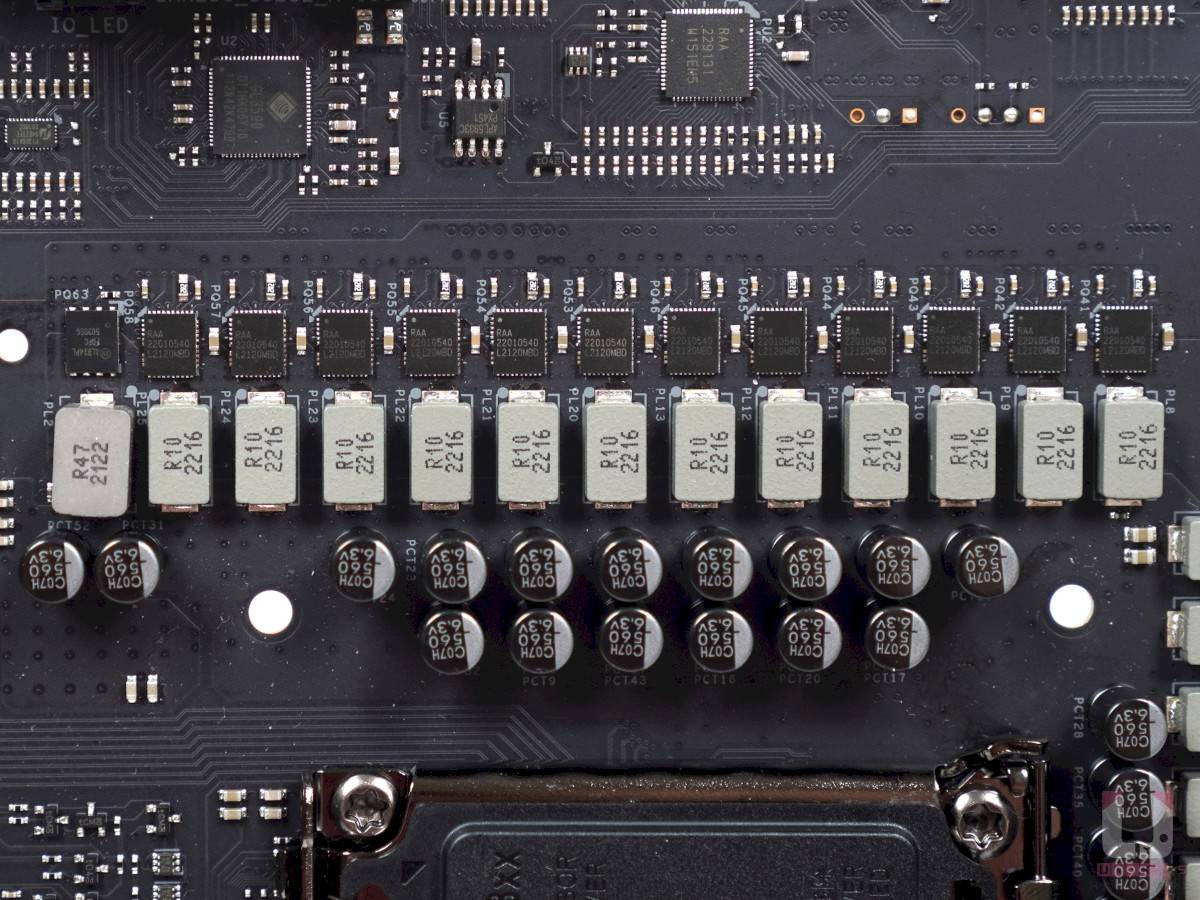

19+1+1 供电设计

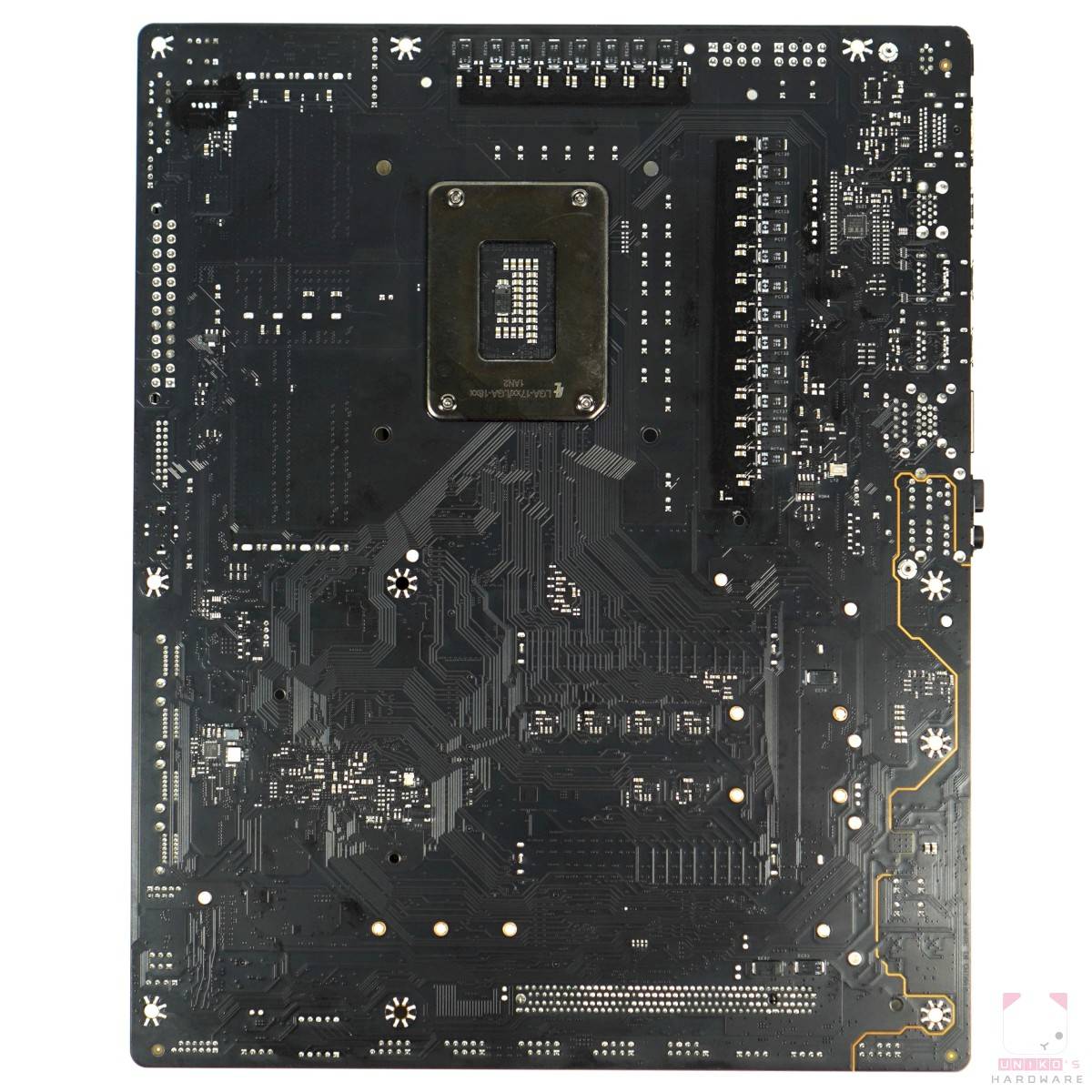

- 在 PCB 背后有多颗日系 POS CAP 贴片钽电容作为供电模组的输入电容。

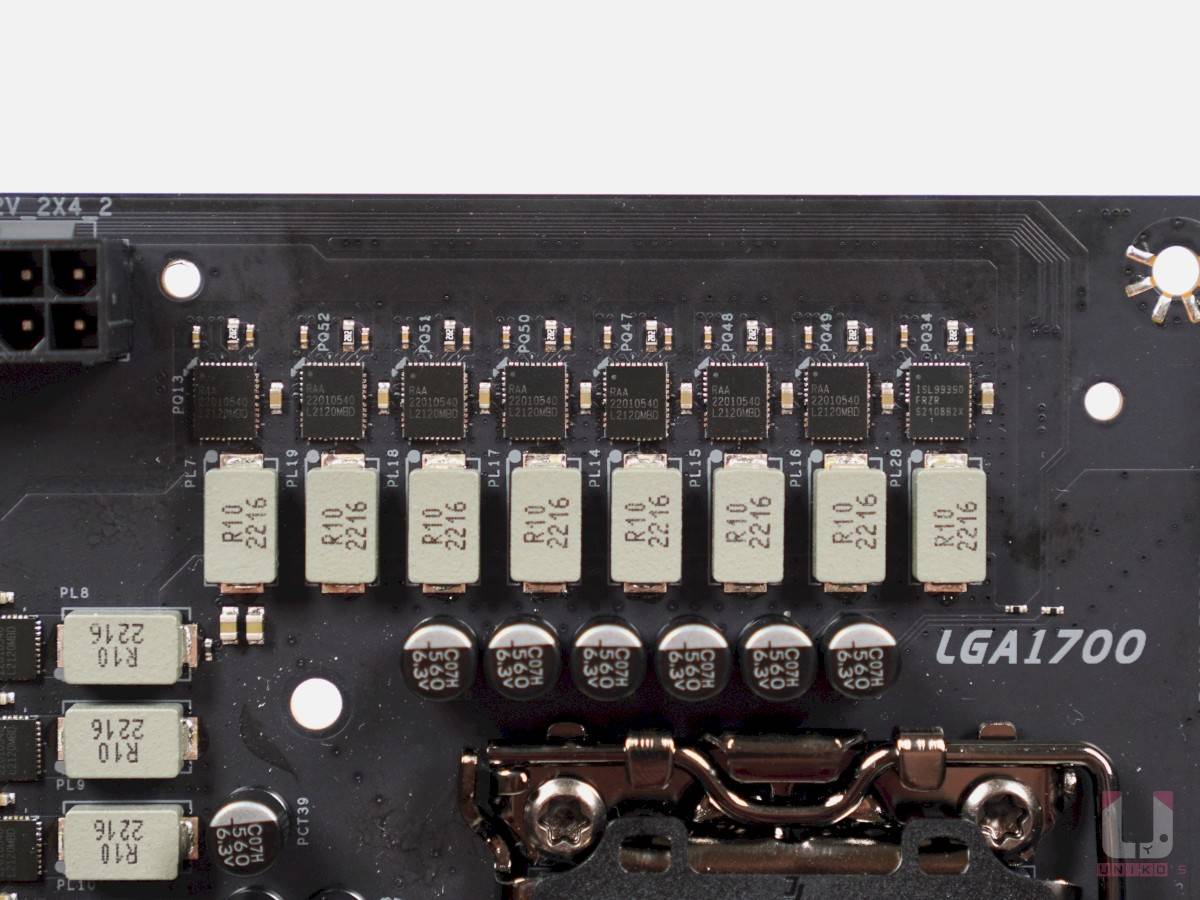

- 19 颗 RAA22010540 105A 一体式供电模块作为 VCORE 换转器、1 颗 ISL99390 90A 一体式供电模块作为 VCCGT 换转器。
- BIOSTAR 另一免钱专利就是使用 20K 工作小时的日系固态电容,比常见的高阶版本 (10K) 更多。
- 在CPU插槽的背后也有一颗大的贴片电容。
电容用料非常豪华。

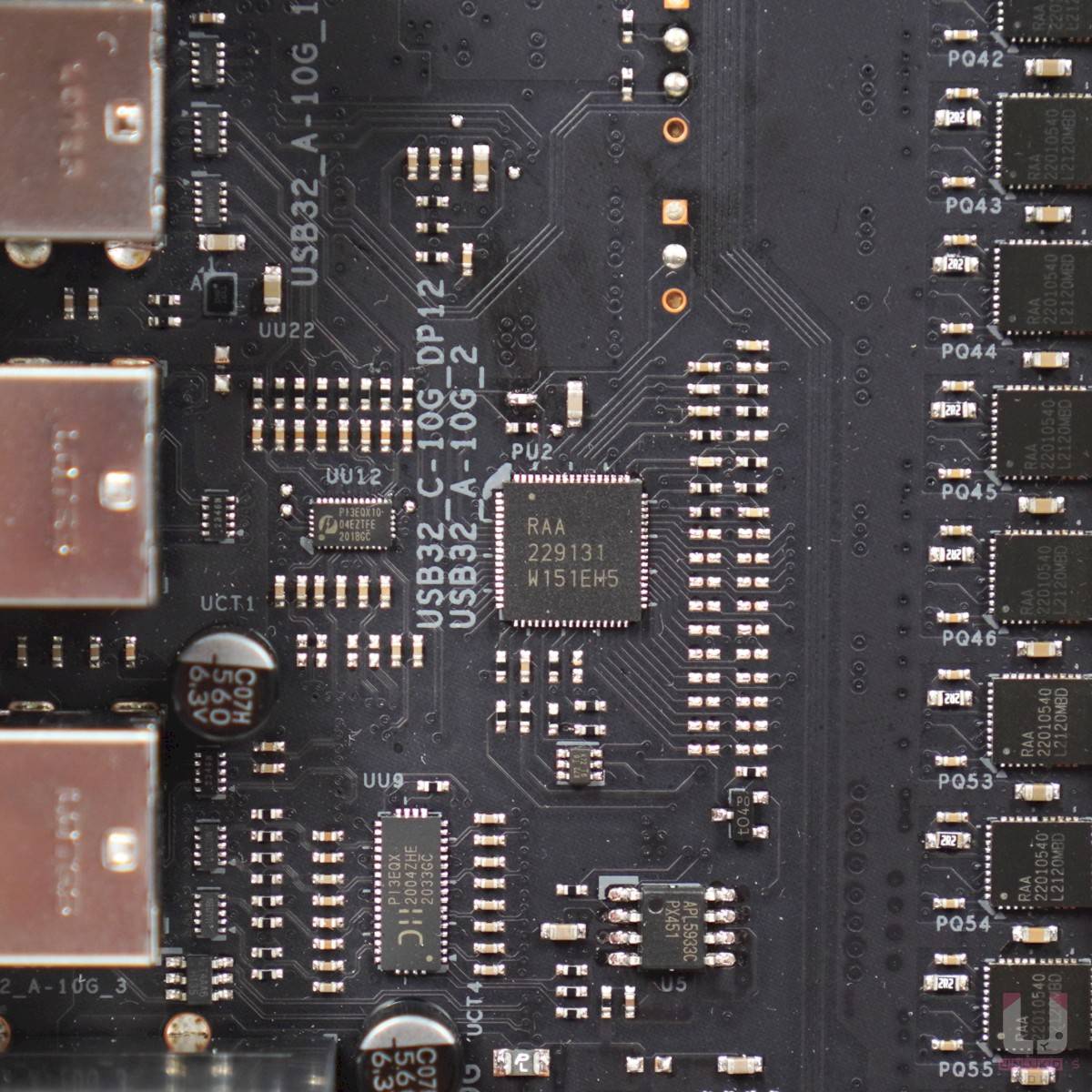

- 19 + 1 由RAA229131 20相PWM控制器管理,直连19颗RAA22010540 105A和1颗ISL99390 90A。

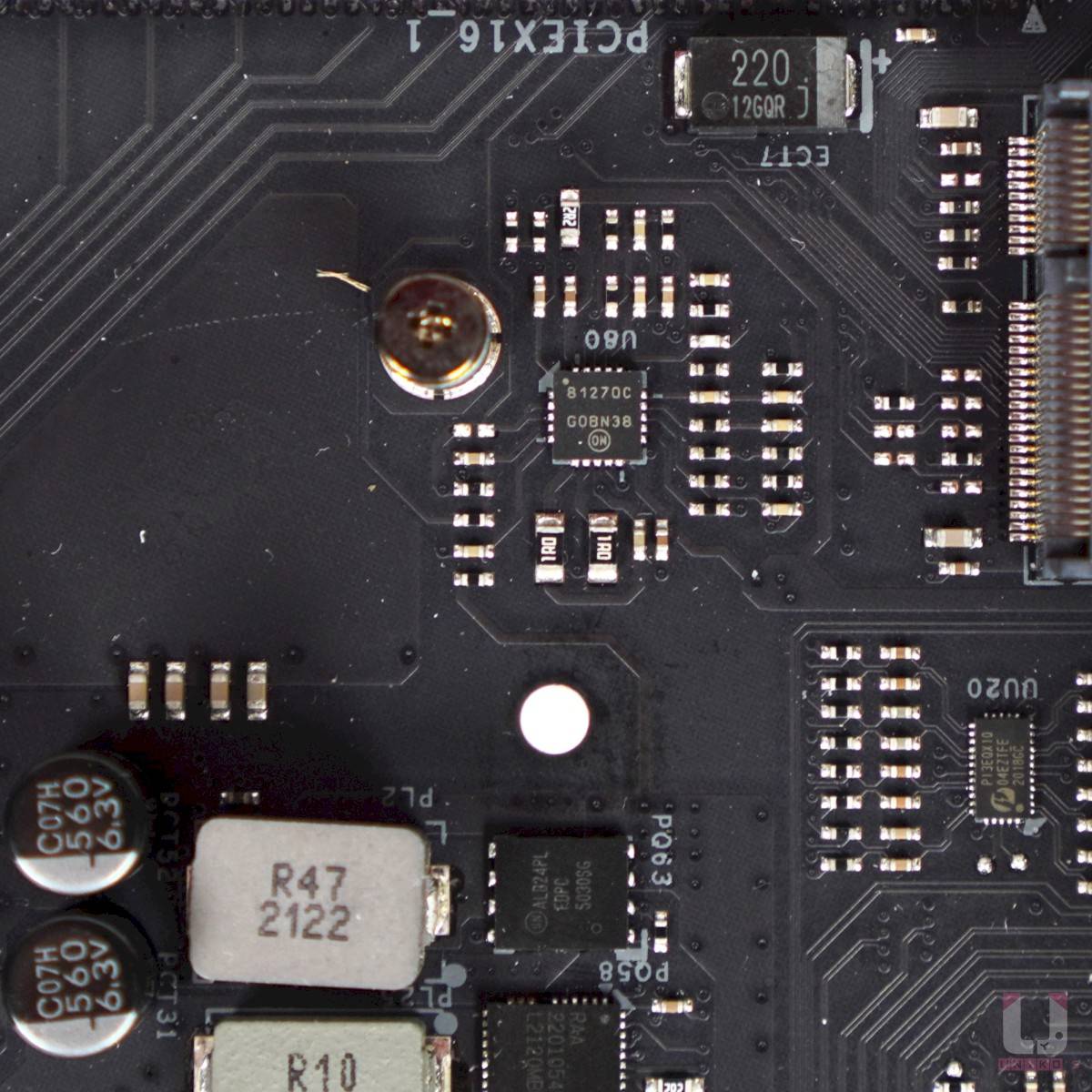

- 1 相 VCCAUX 以 ON SEMI NCP81270C 控制 1 颗 ON SEMI FDPC5030SG 上下桥集成式供电模块。

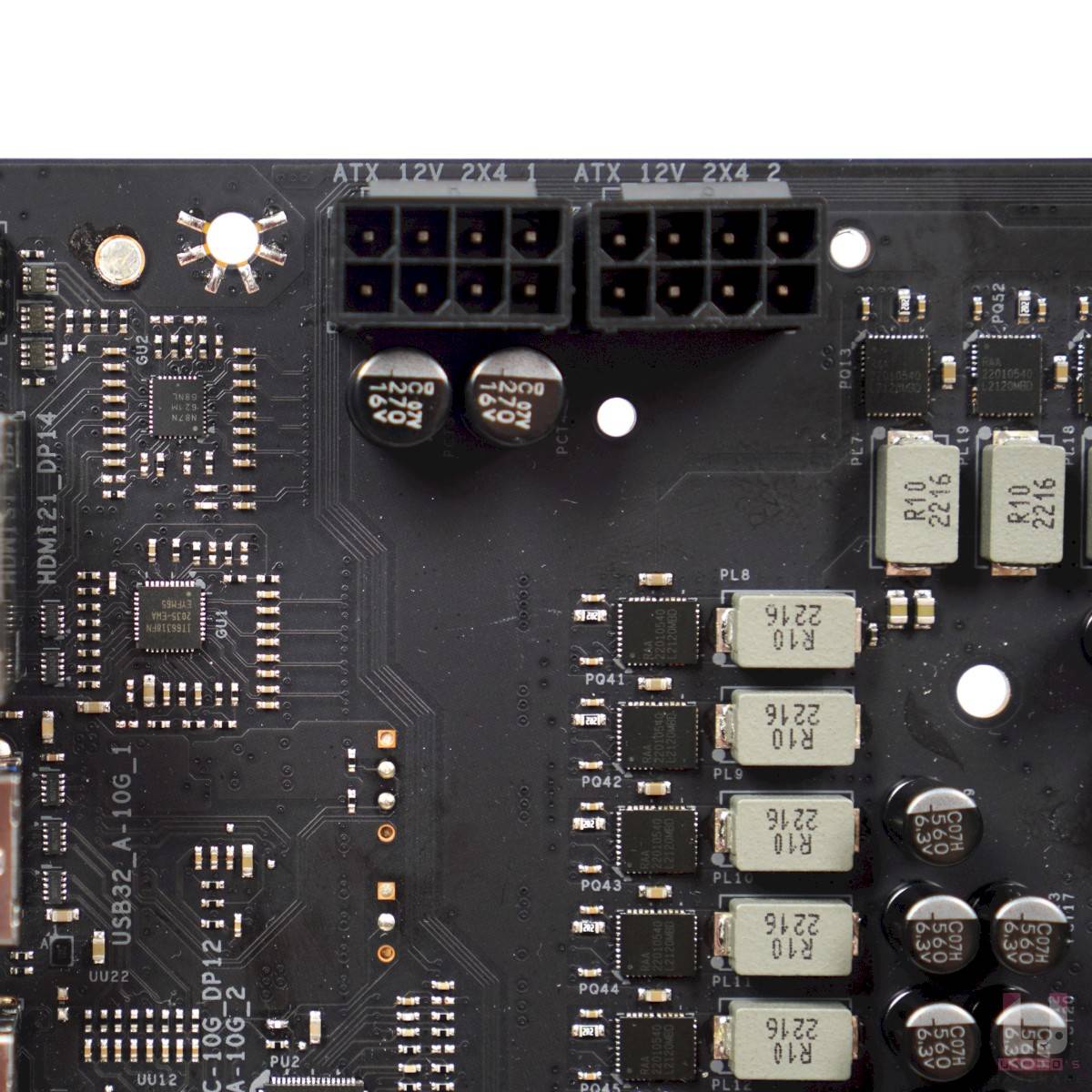

- 2 个 EPS 8+8-PIN 输入配上两颗日系固态电容。

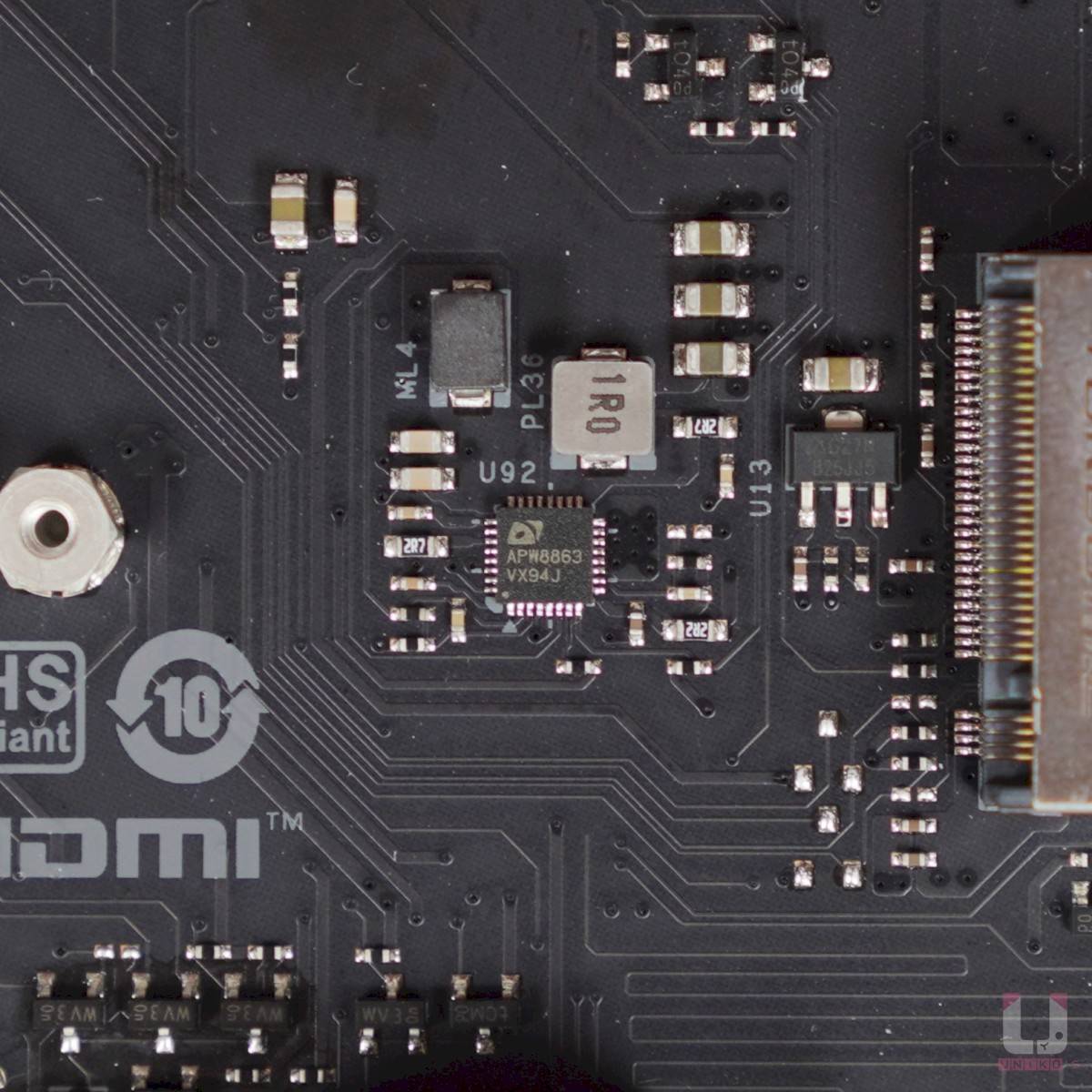

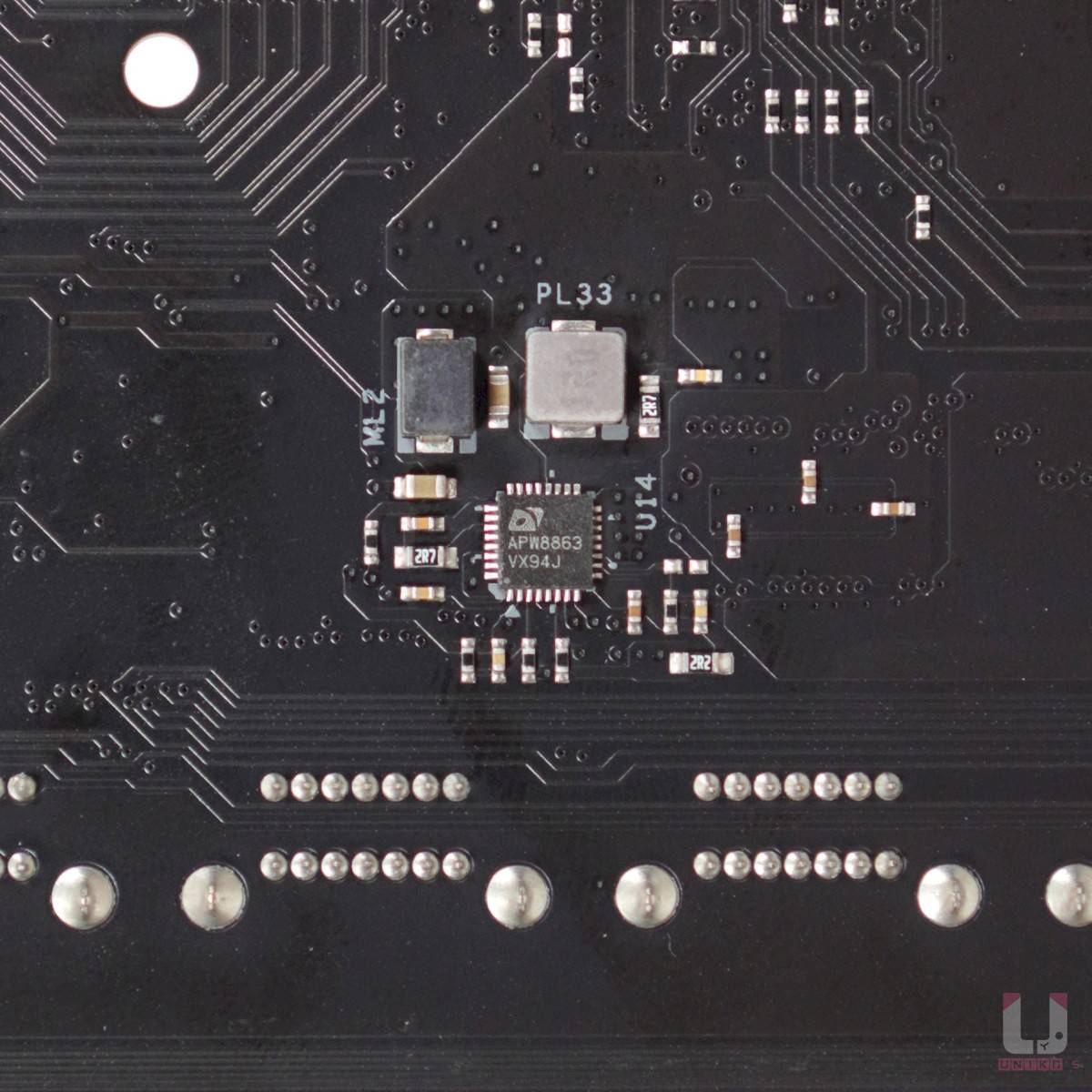

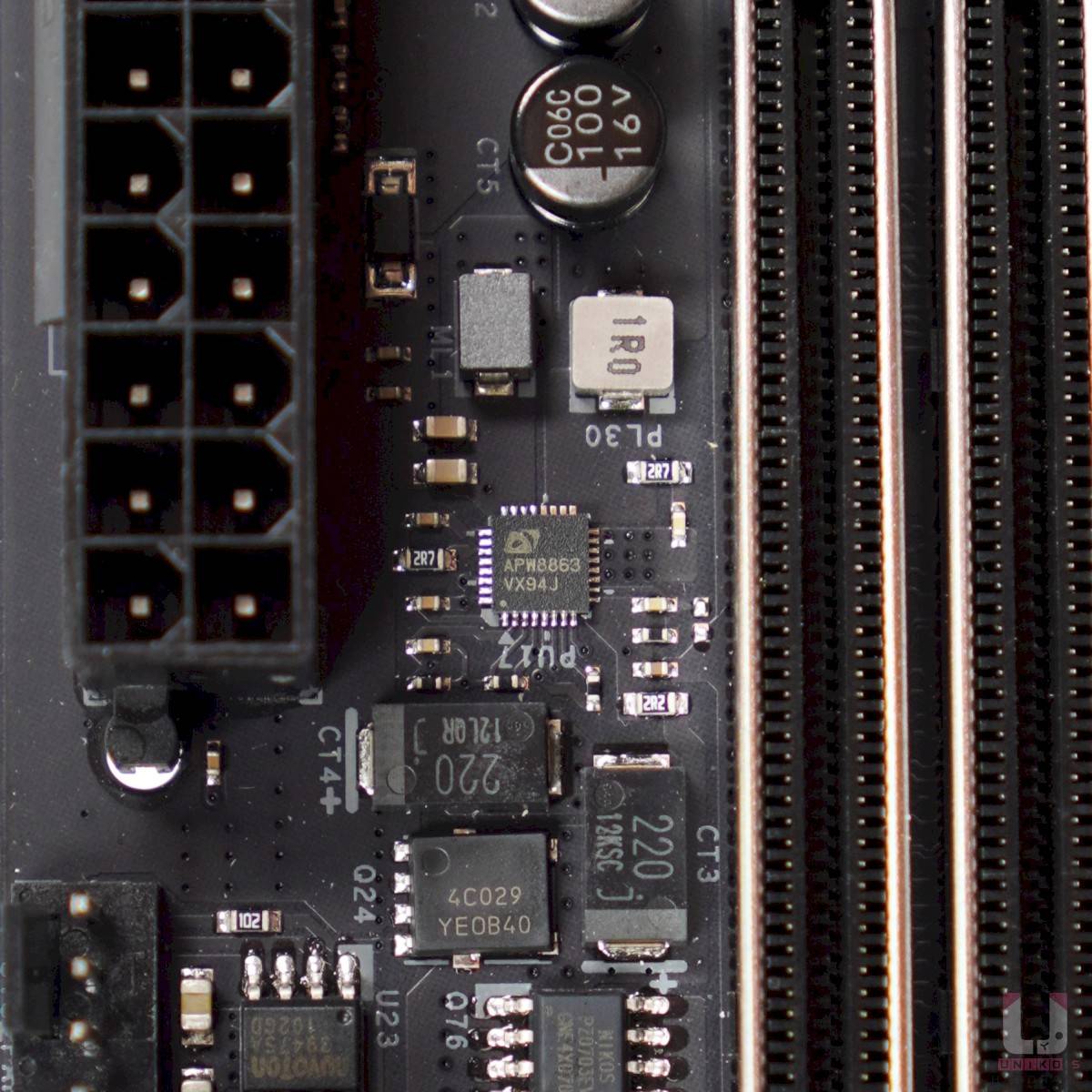

- 主板上有多颗 ANPEC APW8863 3A 降压器芯片。
影像输出、网络、音效

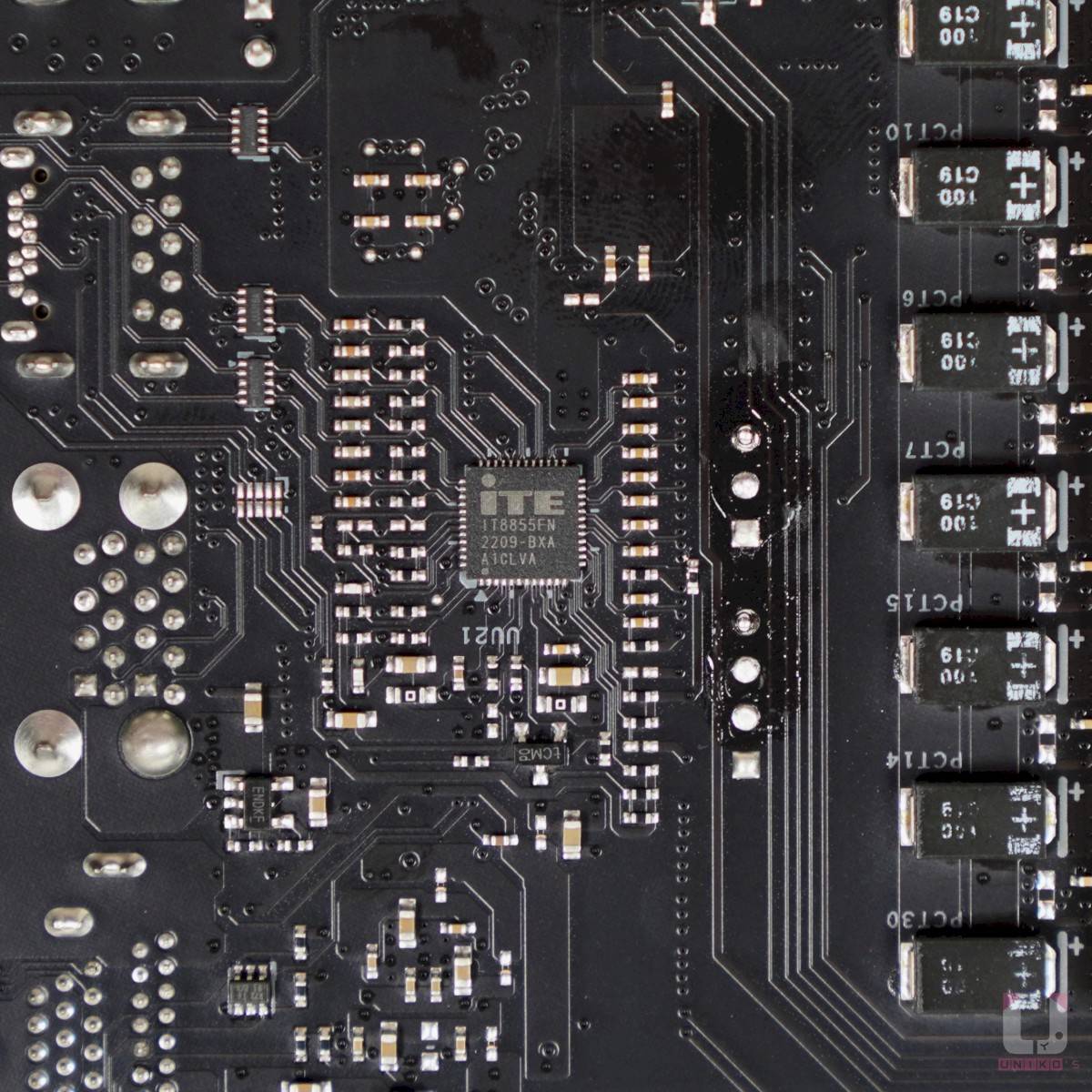

- ITEITE8855FN TYPE-C PD 控制器同时能够提供切换功能,让10Gbps TYPE-C切换至DP1.2模式输出由CPU内置显示提供的影像。 (左上)

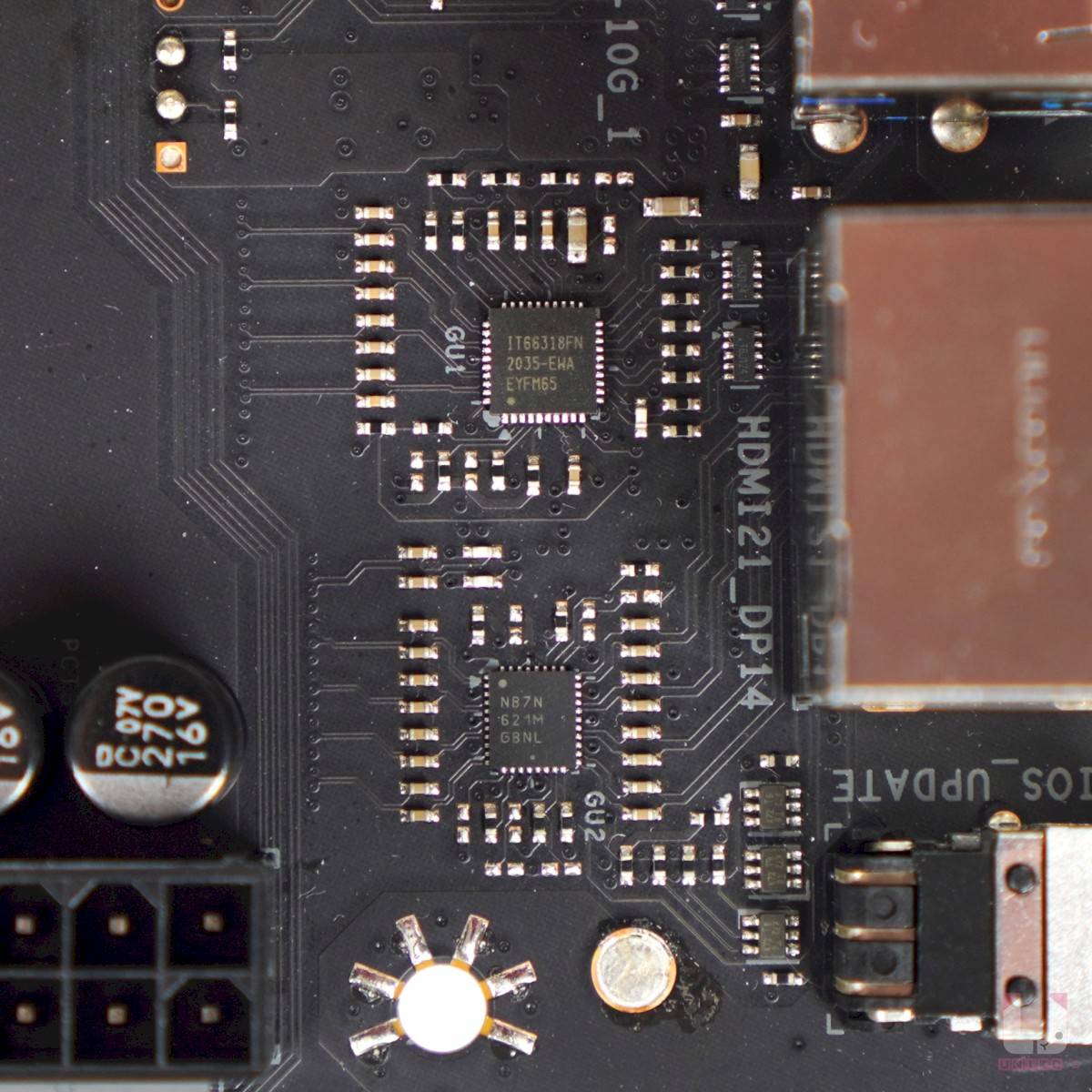

- DP 1.4 中继器 ONSEMI NB7N621M,确保 I/O 上的 DP 1.4 能够稳定输出 8K 60Hz。 (右上)
- HDMI 2.1 重定时缓冲器 ITE IT66318FN,确保 I/O 上的 HDMI 2.1 支持 4K 60Hz。 (右上)
- INTEL I226-V 2.5Gbps 有线网络控制器,提供 1 个 2.5Gbps 有线网络接口。 (左下)

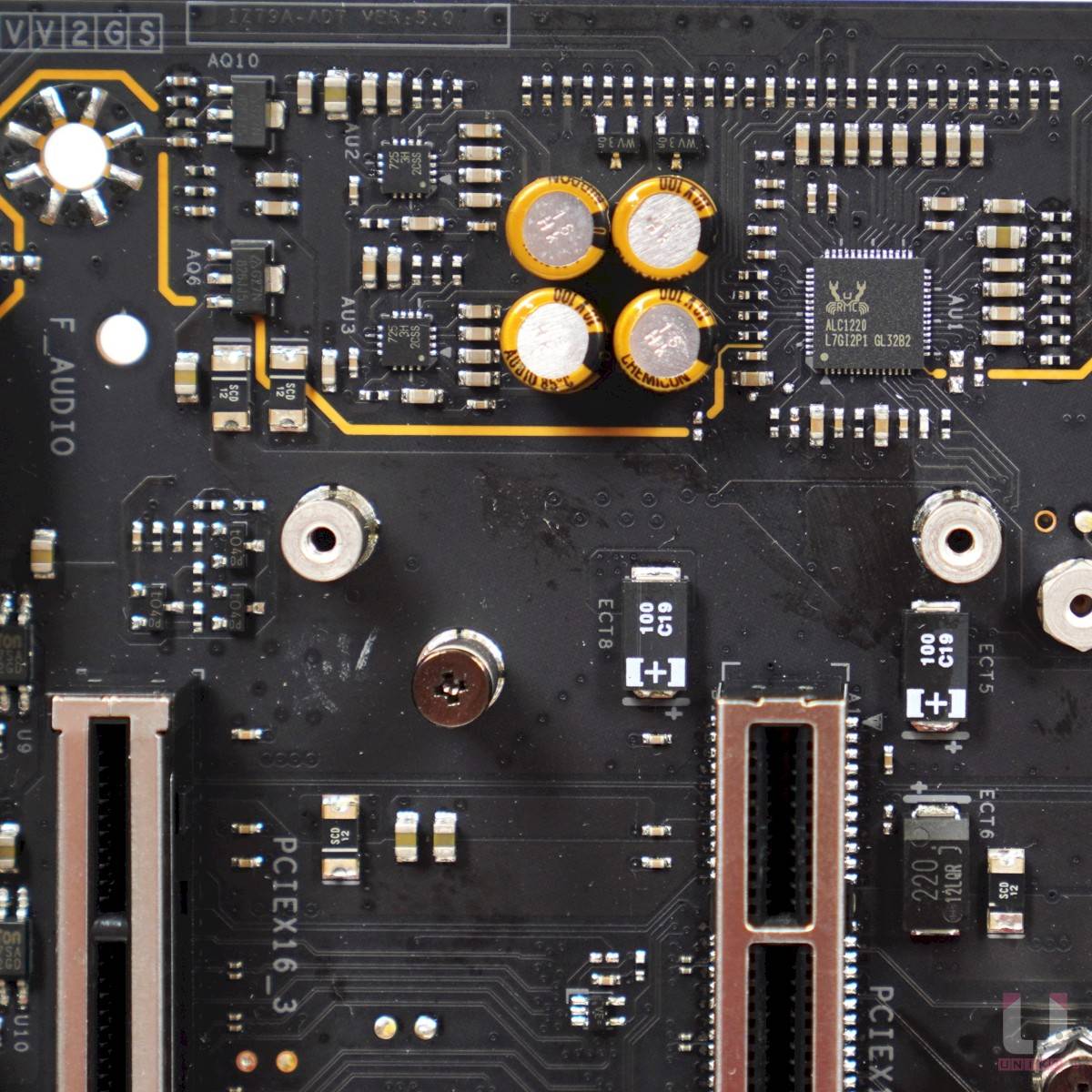

- 1颗REALTEKALC1220 CODEC编码解码处理器芯片,搭配4颗音效电容和2颗SAVITECHSV3H725放大器芯片。 (右下)
USB

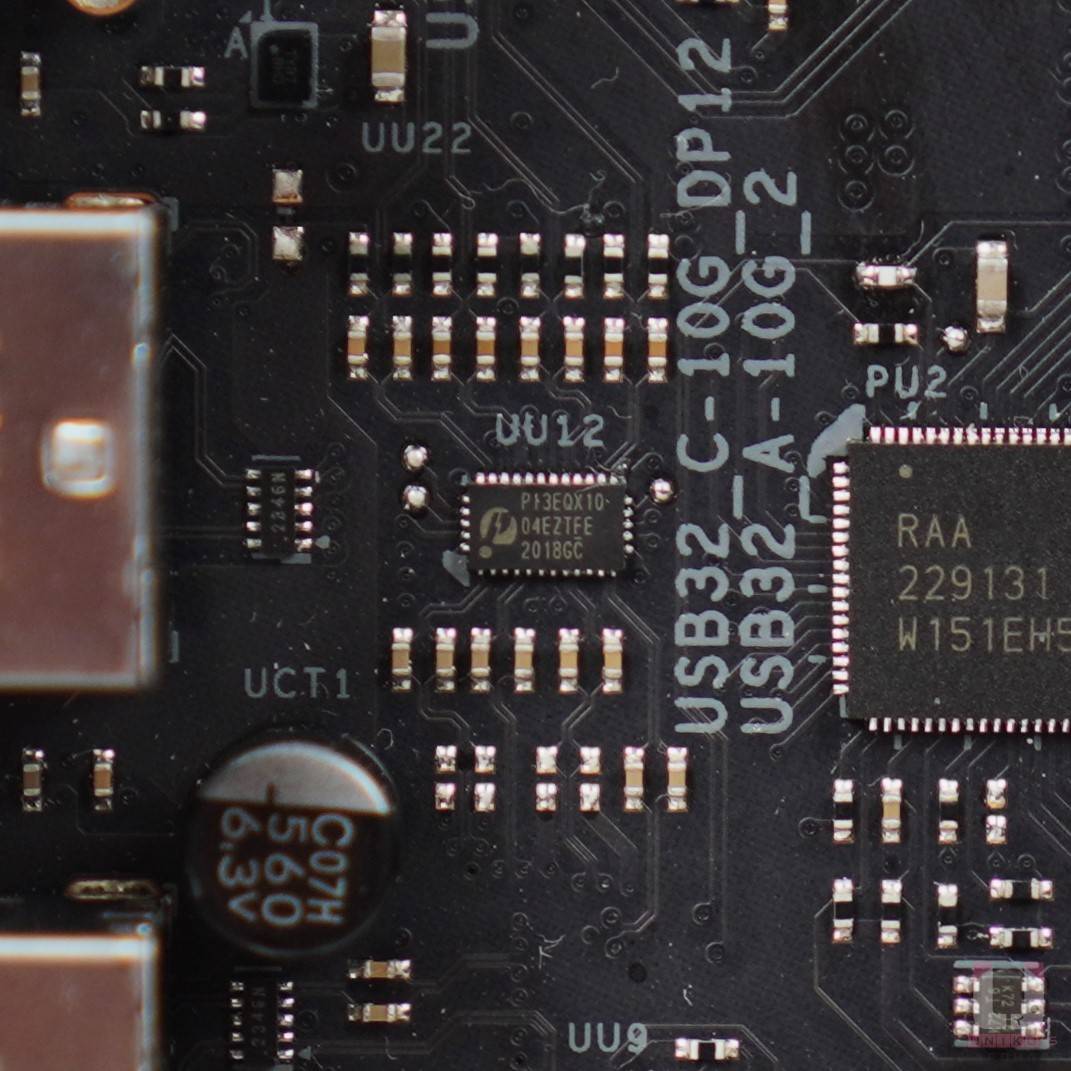

- DIODES PI3EQX1004E USB 中继器确保 2 颗 USB 10Gbps 端口的讯号稳定。 (左上)
- DIODES PI3EQX2004 USB 中继器确保 1 颗 20Gbps TYPE-C 端口的讯号稳定。 (右上)

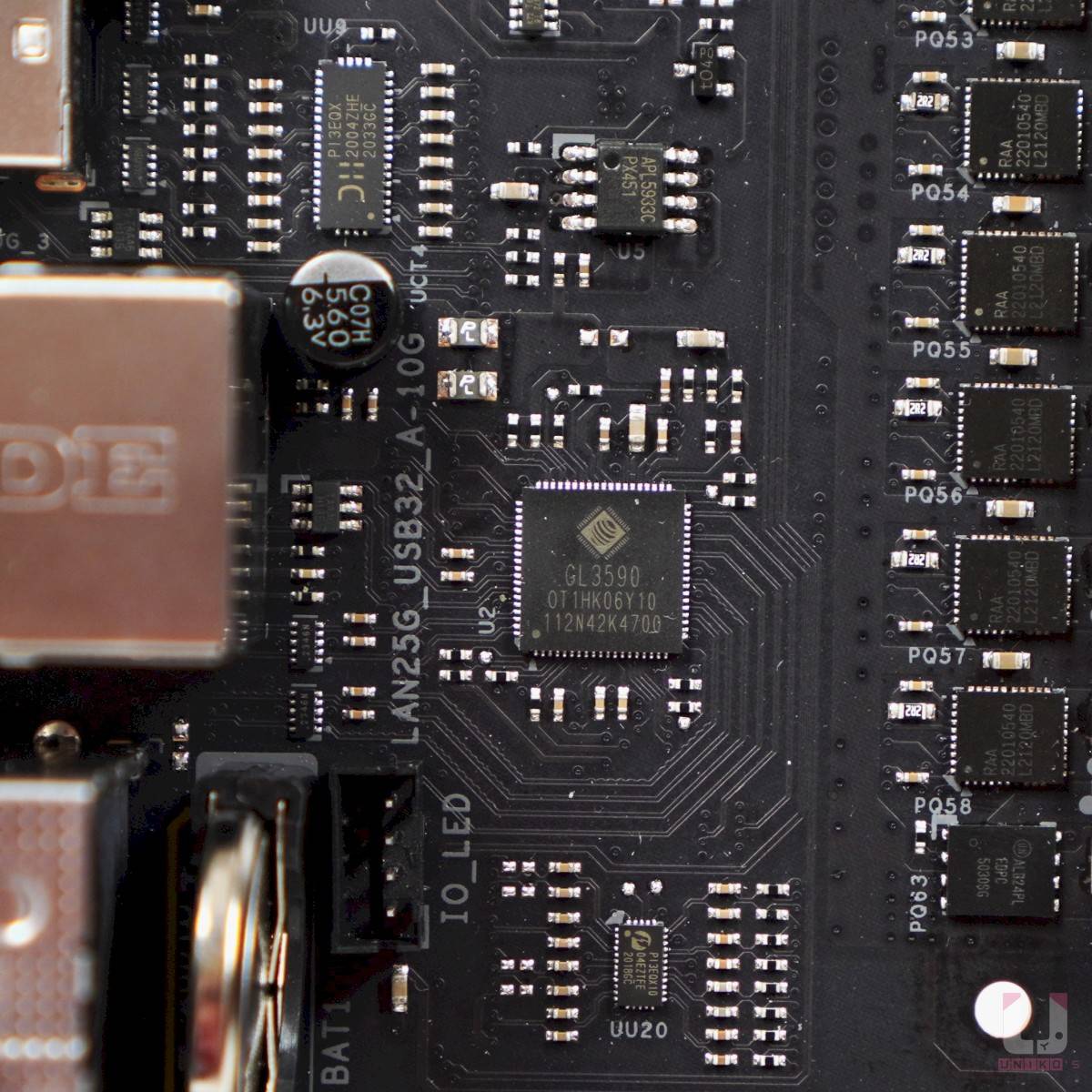

- GENESYS GL3590 USB HUB,以1个上行USB 10Gbps扩展4个下行USB 10Gbps。 (右上)
- DIODES PI3EQX1004E USB 中继器确保 2 颗 USB 10Gbps 端口的讯号稳定。 (右上)
- 这颗ITE IT8851FN负责提供PD3.0快充功能至前置的USB 20Gbps TYPE-C,该TYPE-C的中继器是DIODES PI3EQX2004。 (中左)
- 前置2个USB 10Gbps TYPE-A由1颗DIODES PI3EQX1004E USB中继器实现。 (中右)
- I/O 的 USB 20Gbps TYPE-C 的 PD3.0 芯片 ITE IT8851FN 位于第 1 根 PCI-E 5.0 X16 插槽之下。 (左下)
其他芯片

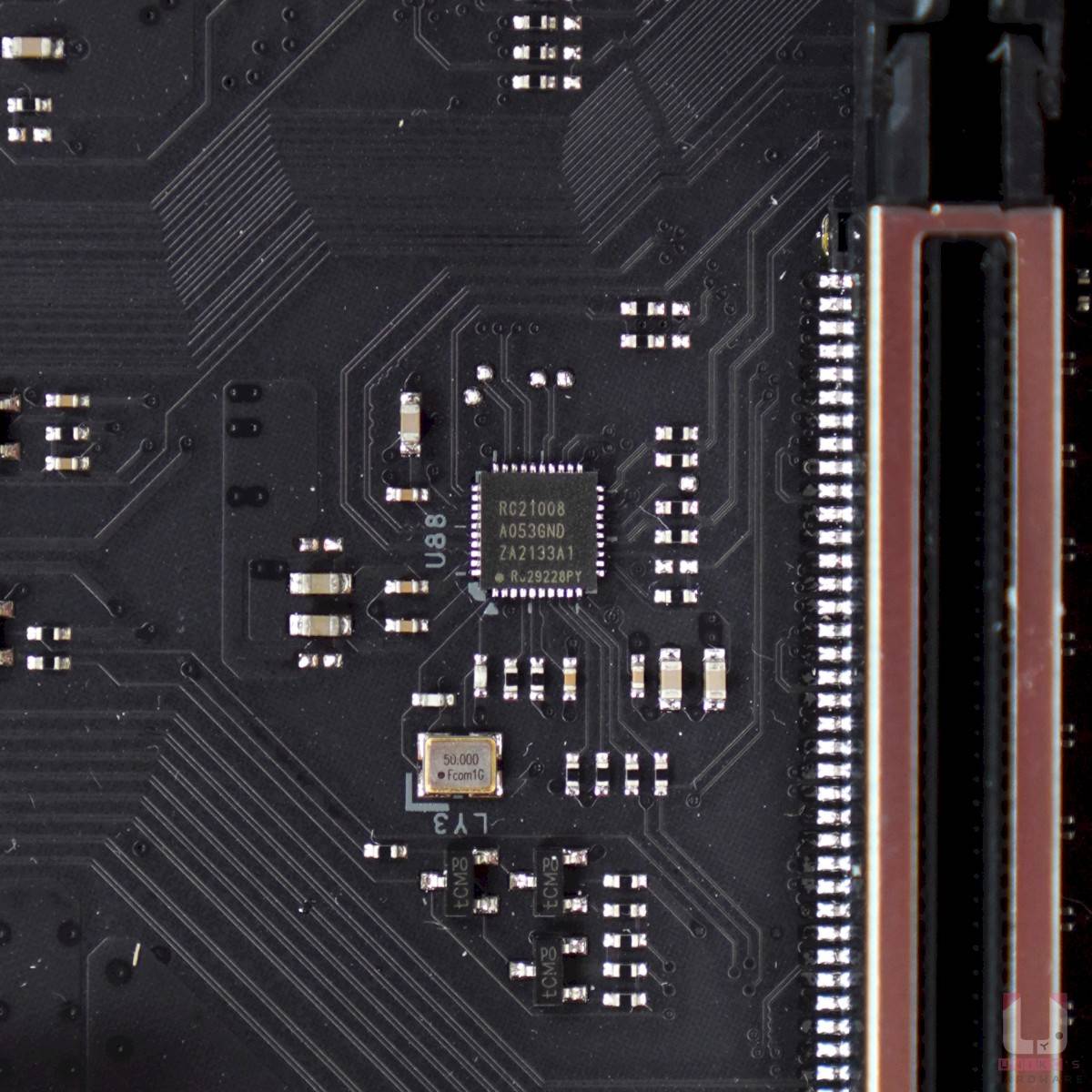

- RENESAS RC21008 PCI-E 5.0 外置时钟振盪器提供更精细的 CPU BASE CLOCK 调节。 (左上)

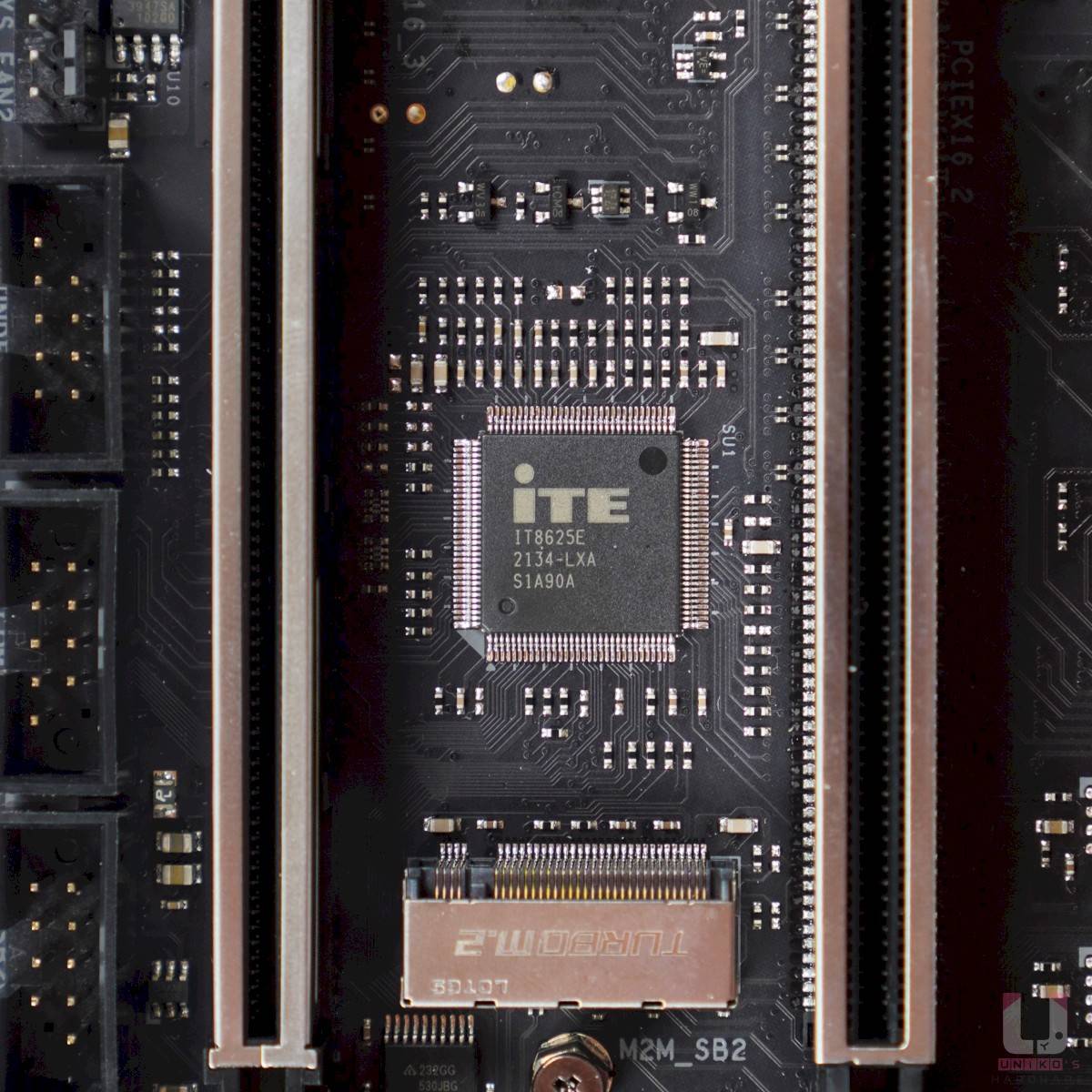

- SUPER I/O 芯片是NUVOTON ITE8625E,提供多个电压监测功能和温度监测功能,并管理各个风扇控制。 (右上)

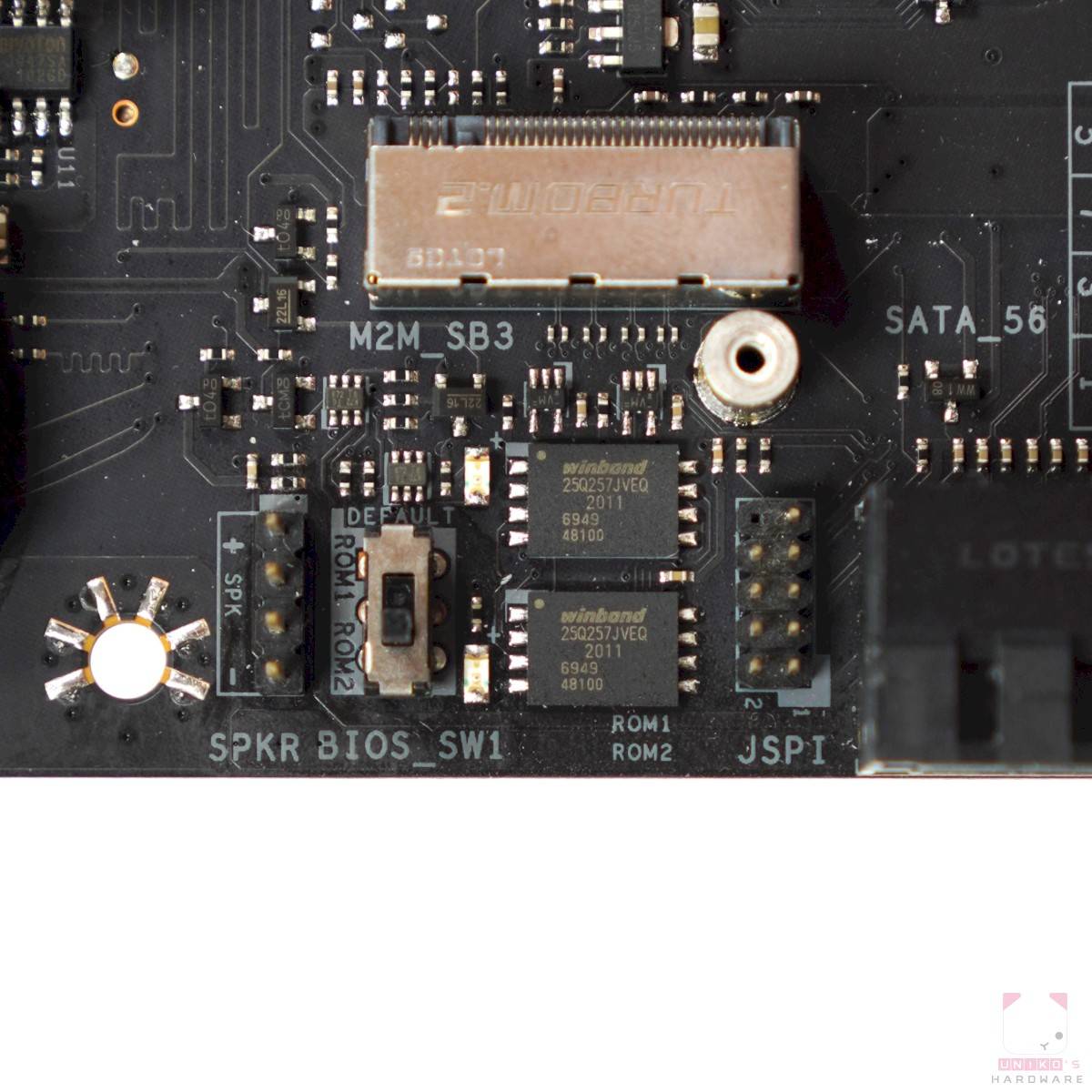

- 2 颗 WINBOND W25Q257JV 芯片用作 BIOS 访问。 (左下)

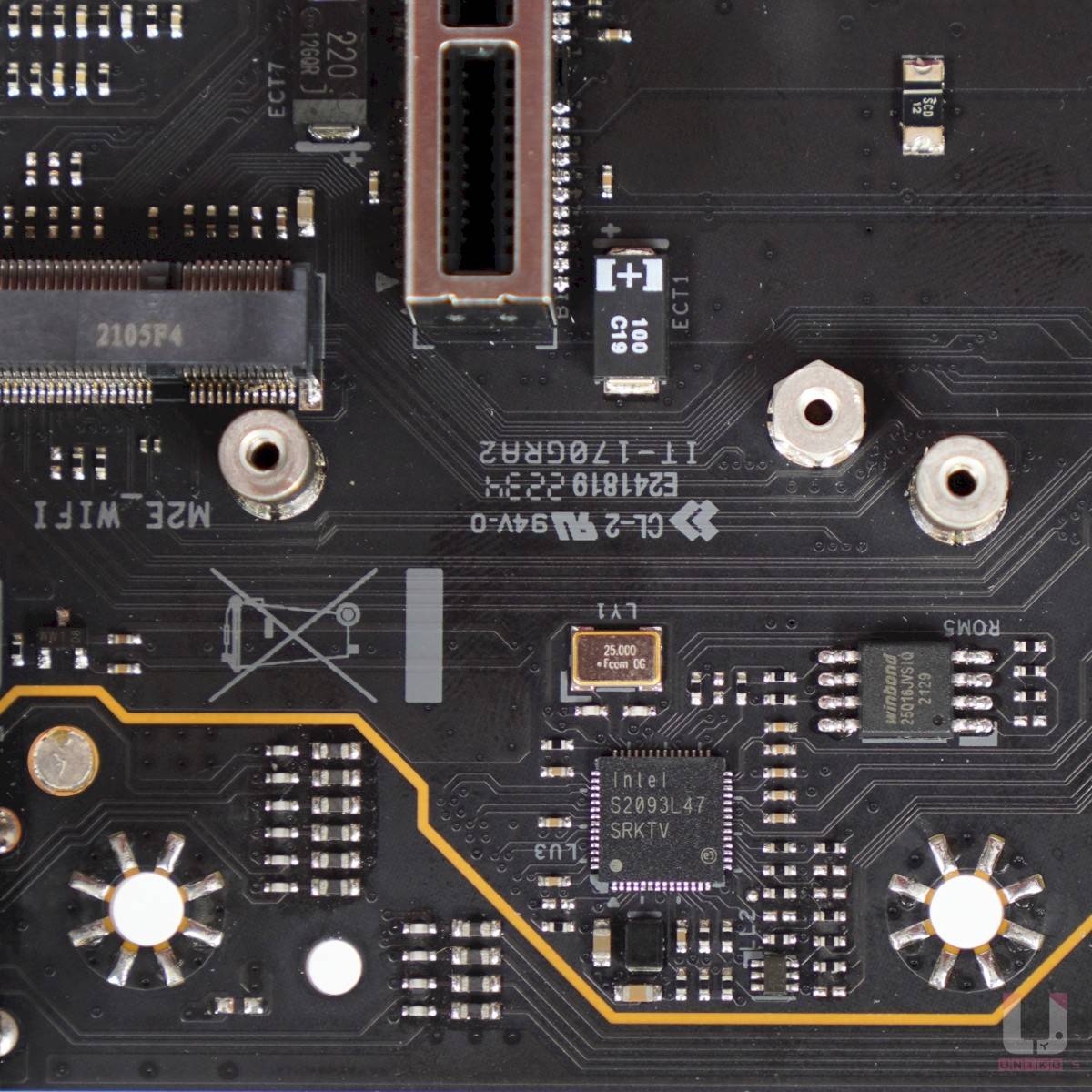

- INTEL Z790 芯片,01LS 应该不是正式零售版本。 (右下)

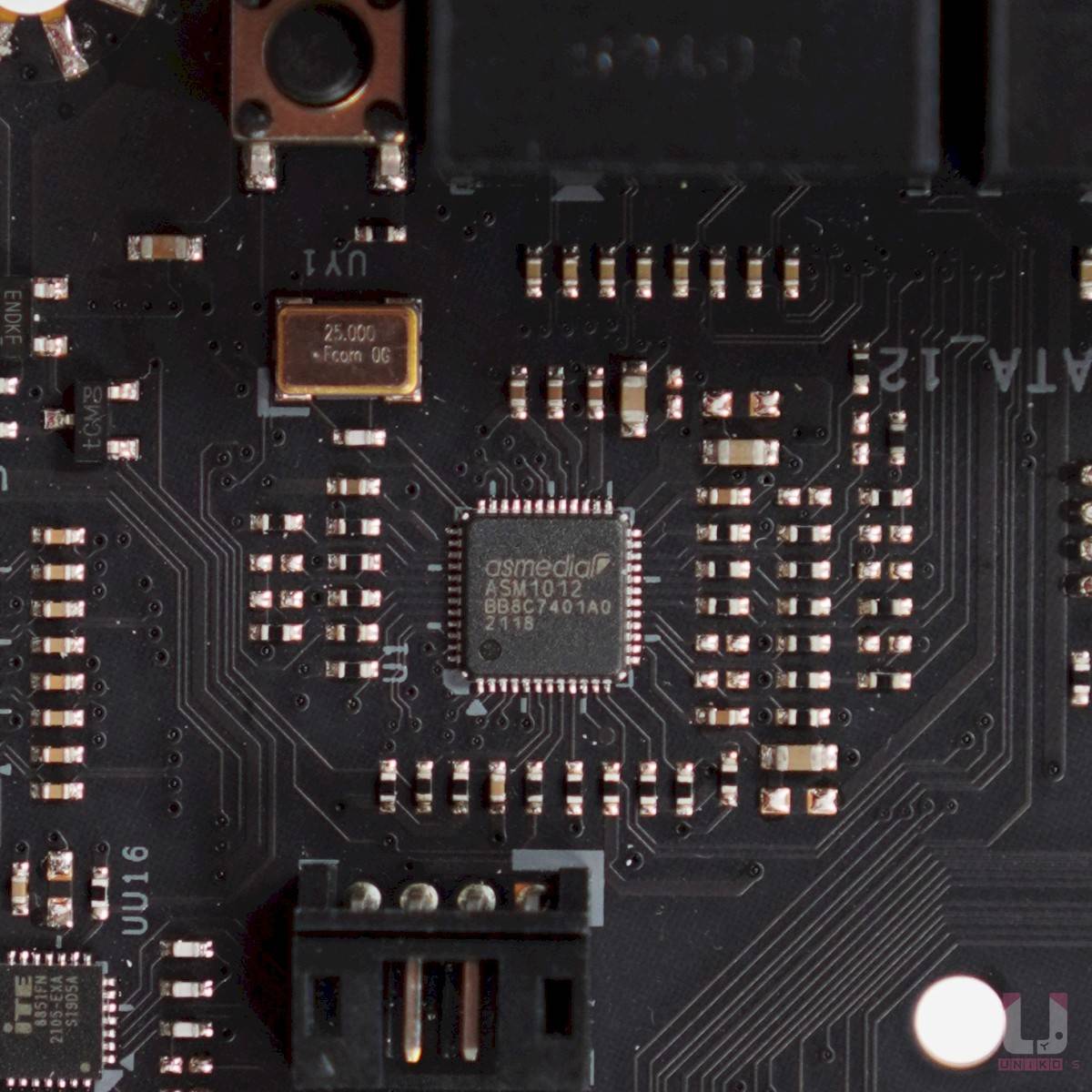

- SMART BIOS UPDATE 由ASMEDIA ASM1012 执行。 (左上)
- ELAN EKTF5832 微处理器芯片管理 Z790 女武神的 RGB 系统。 (右上)

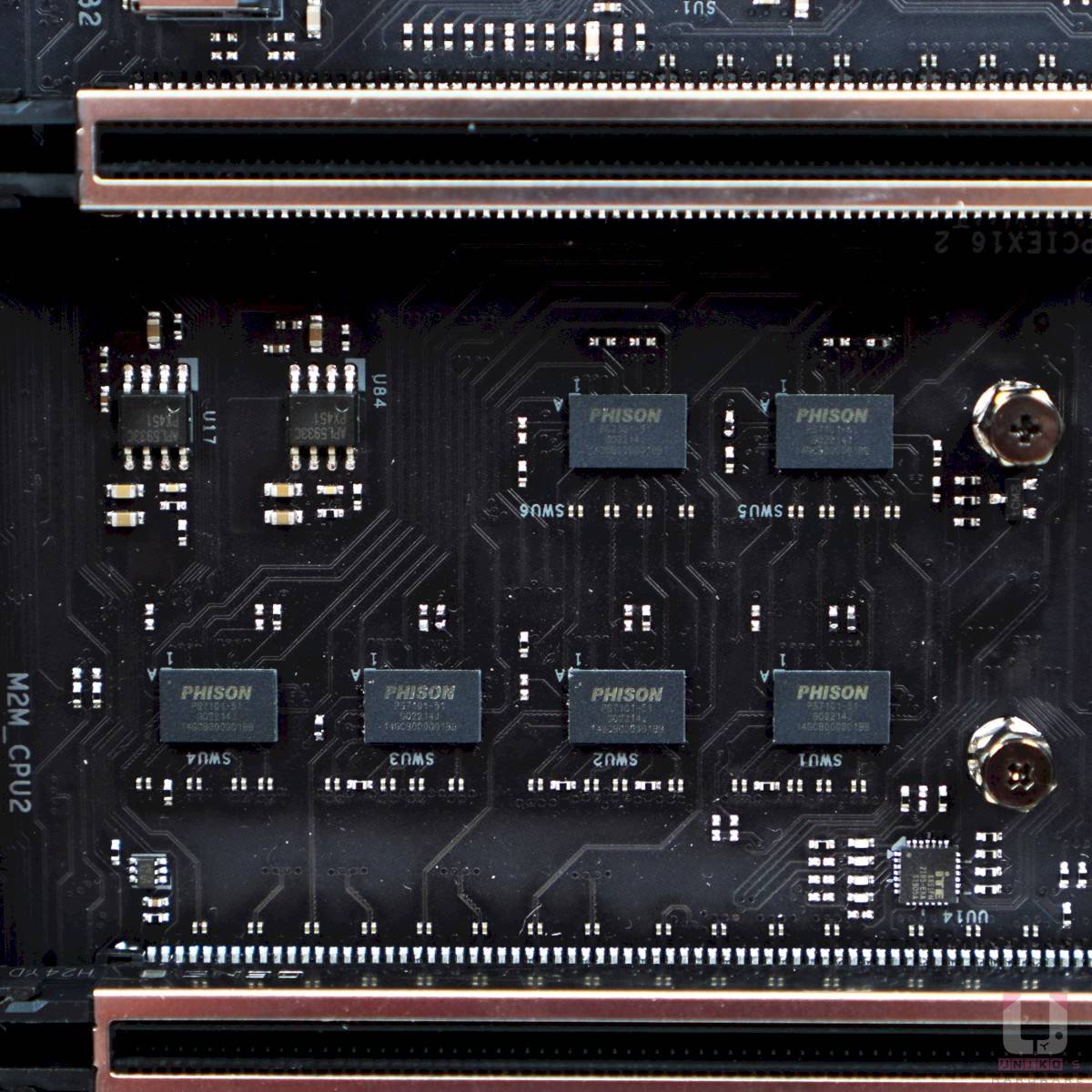

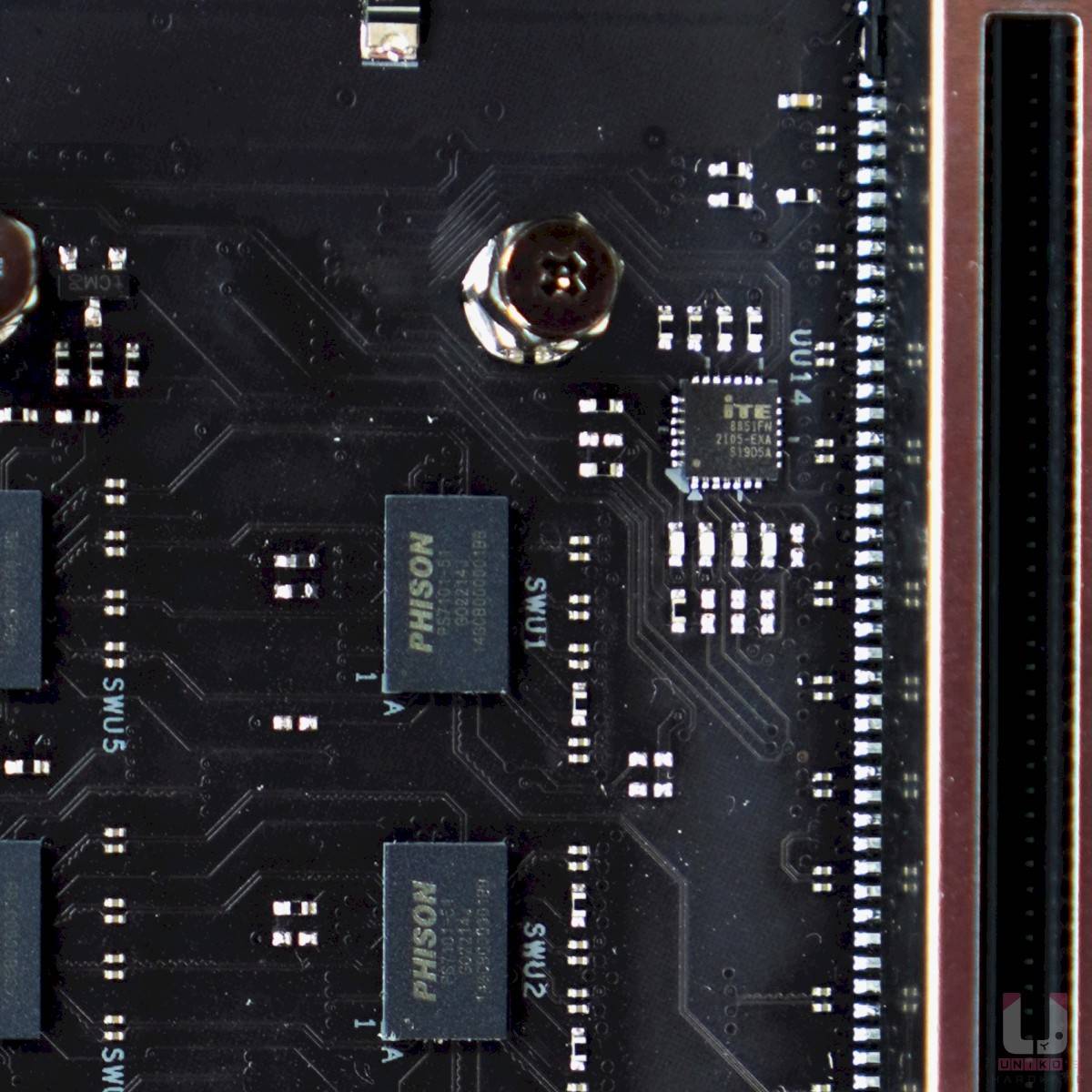

- 6 颗 PHISON PS7107 PCI-E 5.0 X2 通道切换器芯片,现实双 PCI-E 5.0 X16 插槽加上 1 根 PCI-E 5.0 X4 M.2 插槽,共享 PCI-E 5.0 X16 通道。 (左下)
SUW3 SWU4 将 1 组 CPU PCI-E 5.0 X4 切换至双 PCI-E 5.0 X16 插槽。
SWU1 SWU2 将另 1 组 CPU PCI-E 5.0 X4 切换至 SWU5 和 SWU6 上或切换至第 1 根 PCIE5.0 X16 插槽。
SWU5 和 SWU6 从 SWU1 和 SWU2 取得 PCI-E 5.0 X4 后将其切换至 PCI-E 5.0 X4 M.2 插槽或第 2 根 PCI-E 5.0 X16 插槽上。

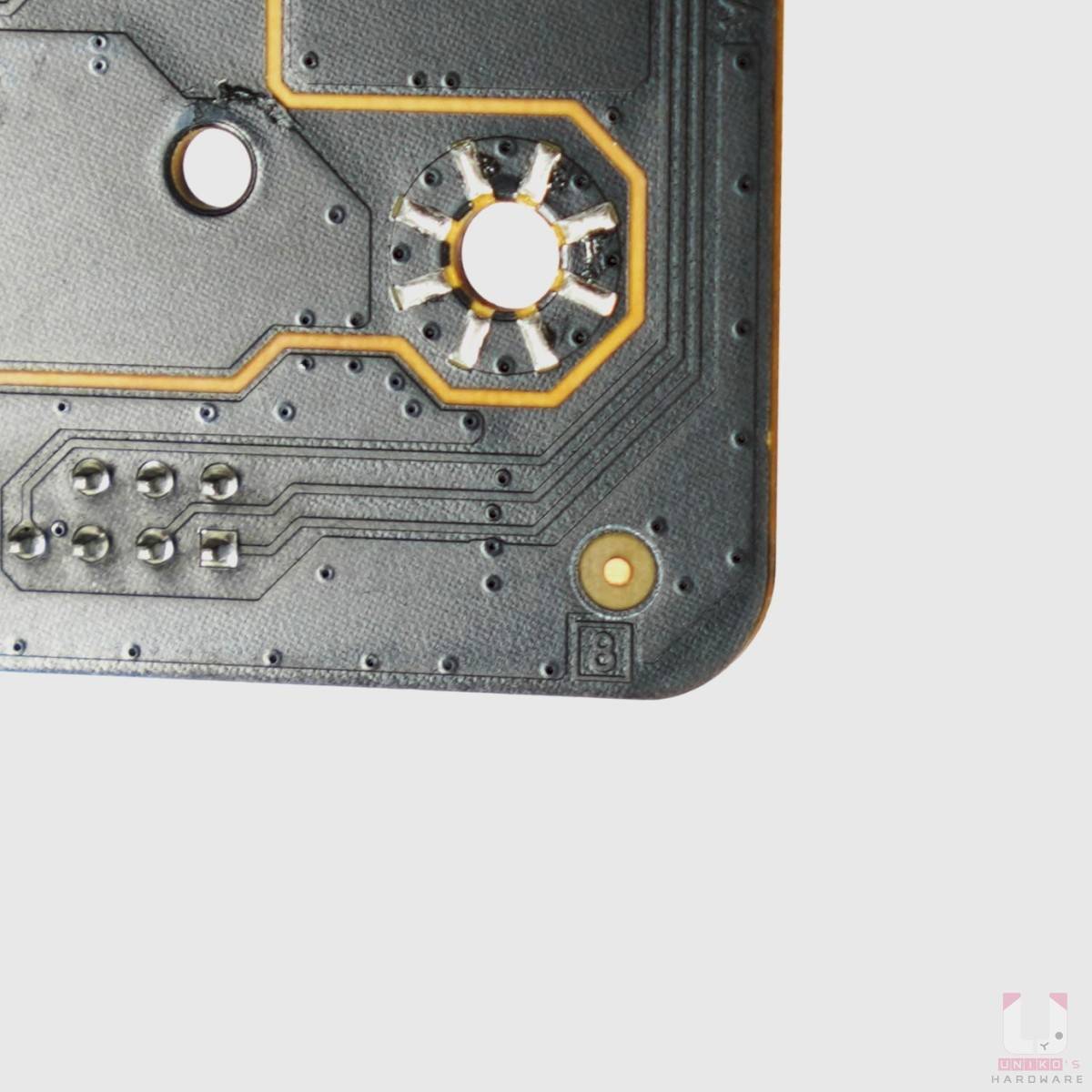

- 8层低损耗2倍铜PCB。 (右下)
测试平台与实际测试
测试平台室温控制在 27 度,无辅助风扇直吹测试平台,测试中关闭 Windows 内建防毒、关闭休眠设定,无更动电源计划,并开启 Resizable BAR。 DDR5 内存设定,Z790 平台开启 XMP DDR5-6000。
- Windows 11 Professional 21H2
- Adrenalin 22.9.1 Optional

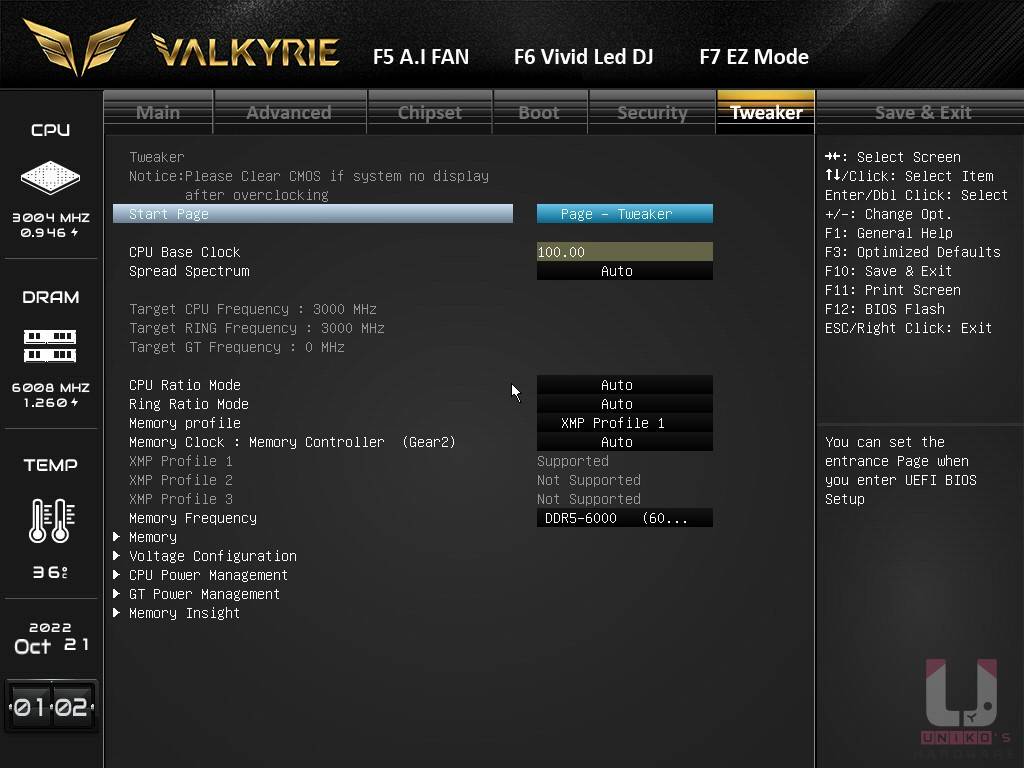

- BIOS仅开启 XMP
- 全部测试都是 2022.10 新数据
种类 | 型号 |
---|---|
处理器 : | Intel Core i9-13900KF |
主板 : | Z790 VALKYRIE |
内存 : | T-FORCE DELTA RGB DDR5 VALKYRIE Edition 16GB x 2 DDR5 6000 CL38 |
显示卡 : | AMD RADEON RX 6900 XT |
保存 : | KLEVV CRAS C920 Gen4x4 2TB |
机壳 : | STREACOM BC1 |
电源供应: | FSP Hydro PTM PRO ATX3.0 1200W |
散热器 : | ROG Strix LC II 280 ARGB |
显示器 : | VQ289Q |
i9-13900KF 规格和功耗

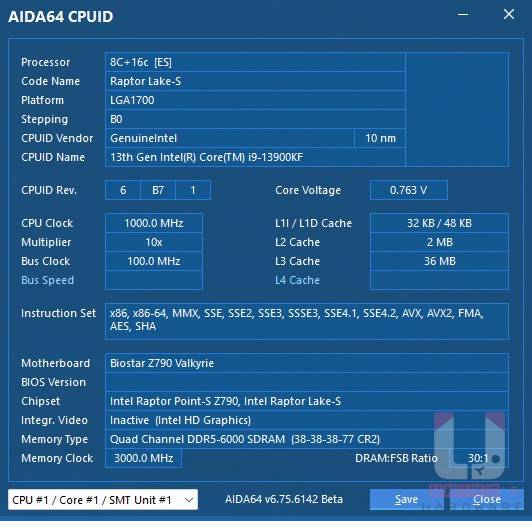

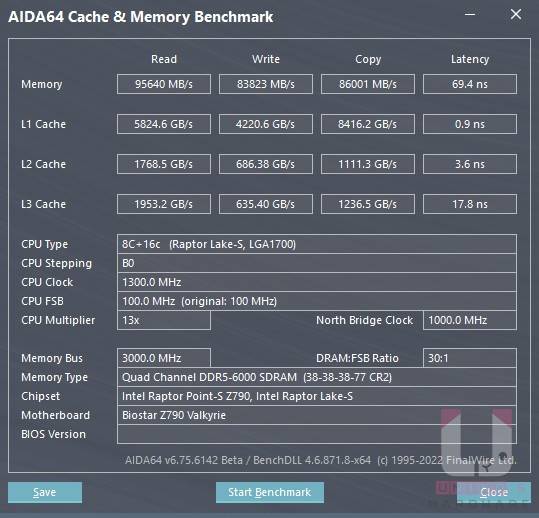

AIDA 64 的处理器和内存缓存相关资料,处理器 i9-13900KF (ES) 核心组成是 8 P-Core,16 E-Core,24C / 32T,内存频率是 6000 MHz,读取 95640 MB/s、写入 83823 MB/s、复制 86001 MB/s,延迟是 69.4 ns。

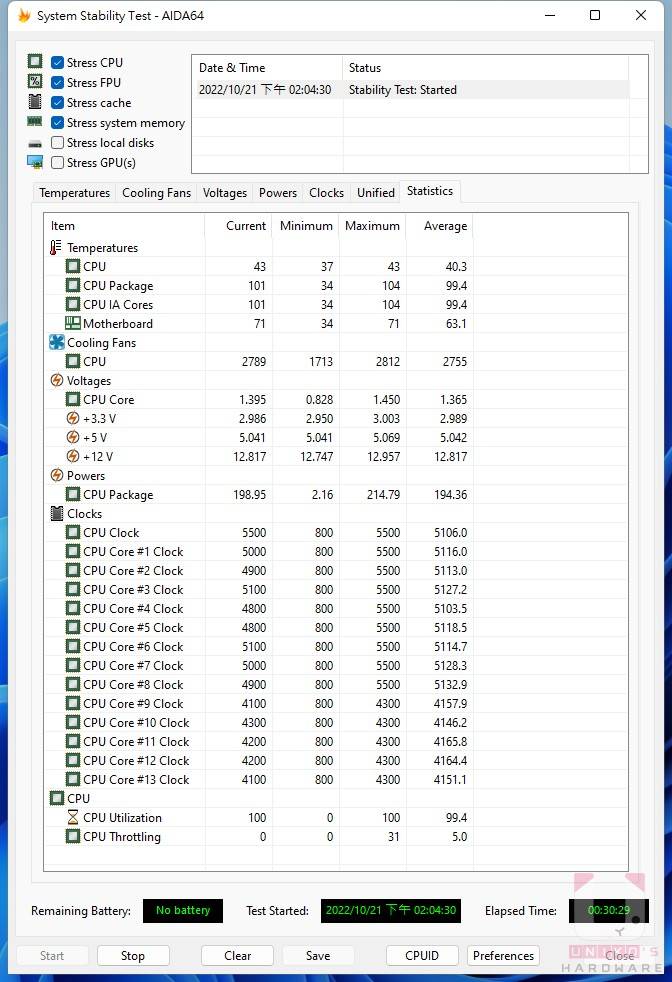

使用AIDA64稳定度测试烧机(CPU),时间30分钟,i9-13900KF的CPU Package温度101度,CPU Package功耗198.95W,核心频率平均约为5.1GHz。

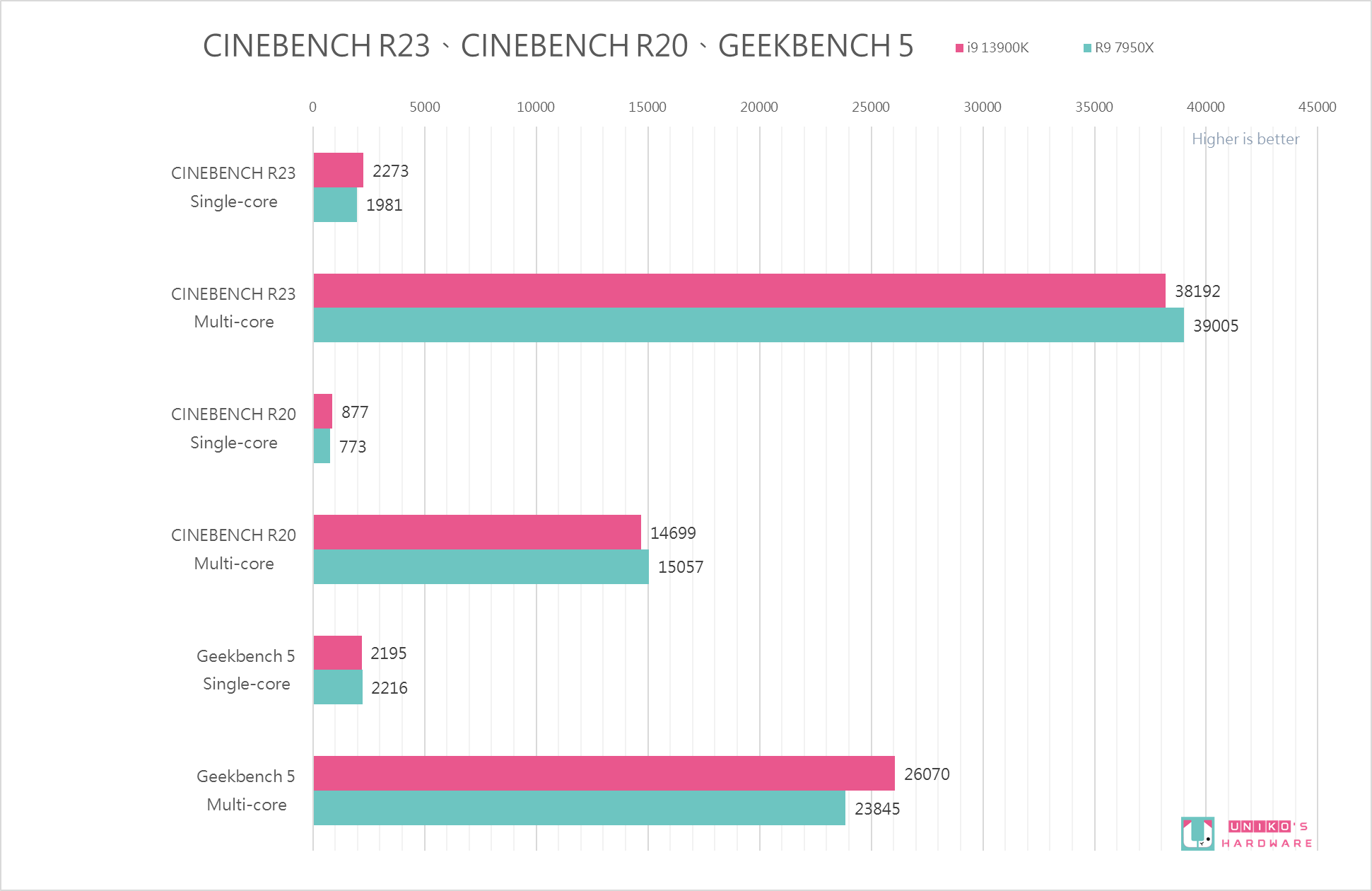

CINEBENCH R23、CINEBENCH R20、GEEKBECH 5
Cinebench R23、R20 是一个使用 CPU 做渲染的测试软件,有单核心和多核心的测试,分数愈高越强。
Geekbench 5 是一款跨平台的处理器评分软件,可分为单核和多核性能,模拟真实使用场景的工作负载能力。
AIDA64 BENCHMARK
透过 AIDA64 Benchmark 测试处理器相关性能,数值越高越好。
- CPU PhotoWorxx 是测试处理数字照片性能
- CPU AES 是使用 AES 数据加密测量 CPU 性能
- CPU ZLib 是测量处理器和内存子系统性能
- CPU SHA3 以第三代安全哈希算法运算测量 CPU 性能
- FPU SinJulia 测量扩展精度浮点性能
- FP64 Ray-Trace 测试通过使用 SIMD 增强光线跟踪引擎计算场景来测量双精度 (也称为 64 位) 浮点性能
- FP32 Ray-Trace 测试通过使用 SIMD 增强光线跟踪引擎计算场景来测量单精度 (也称为 32 位) 浮点性能
结论
Z790 VALKYRIE不断从设计上做出尝试与改变,同样使用8层PCB版、提供8个原生SATA端口、10Gbps前置USB TYPE-A,改用更为合理和宁静的供电散热,跟进PCI-E 5.0 X4 M.2。
同样较为可惜的地方包含没有附送Wi-Fi模块,对比Z690VALKYRIE影像输出变回HDMI和DP各一,不过整体质感提升,能给尚未入手Z690主板的消费者多一个选择。
