技嘉X670E AORUS MASTER主板，诚意满满的极致之作

随着新一代AMD Ryzen 7000台式处理器的登场，技嘉推出AMD X670E芯片组家族中最高阶的一款X670EAORUS MASTER主板与之搭配。

技嘉X670EAORUS MASTER主板搭载了两颗AMD X670E芯片组并支持PCIe 5.0通道，而且还提供多达4组M.2 SSD插槽，其中的两组M.2更支持PCI 5.0×4传输带宽，让用户未来能够搭载更高速的储存设备。

从外观上也可以直接看到主板M.2插槽、芯片组以及CPU供电元件的位置上都搭配了非常厚实的金属散热片，而且主板背面亦有加入整面的强化背板，无论是规格、用料或是质感都是相当有诚意的一款高阶X670E主板。


硬件规格设计

技嘉 X670E AORUS MASTER 主板是八层板的设计，其中的铜箔含量更是一般主板的两倍之多，相对也能够增加整张主板的运作温定性。

在供电设计方面，这款主板是采用16+2+2相的联动式数字电源设计，其中针对CPU的16相供电还搭配高达105A规格的Smart Power Stage供电组件，能够为CPU提供更强大且稳定的电力。


为了让处理器更加稳定的输出效能，在处理器供电组件上还搭配了技嘉独家的 Fins-Array III 散热设计。 不规则的散热鳍片设计，藉此增加比一般散热片多达十倍以上的散热表面积之外，散热片中还有加入一根 8mm 热导管，且供电元件与散热片之间贴上了一片导热系数高达 12 W/mK 的导热片，让供电元件运作产生的热能更快速地传导至鳍片上。

内存部分则提供四条DDR5插槽，并能够支持EXPO/XMP内存，最高内存运作时脉可支持至DDR5-6600。 每个内存插槽皆加入金属装甲保护，以增加插槽的耐用强度。 另外，也可以看到在内存插槽旁边的主电源插槽也有包覆金属装甲，每个 pin 脚都采用了实心针脚来增加插槽耐用度以及电流稳定性。

技嘉X670E AORUS MASTER主机板上有提供了三条PCIex16的扩充插槽，其中白色且有包覆金属装甲的插槽可支持PCIe 5.0×16通道，而另外两条PCIex16扩充插槽则分别可支持PCIe4.0x4与PCIe3.0x2的传输带宽。

主板上这次还有加入 PCIe EZ-Latch Plus 按键，可以帮助用户快速拆卸显卡。 之后即便是更换体积较大的高阶卡也不用担心 PCIe 插槽卡扣被挡道的问题，只要按一下 PCIe EZ-Latch Plus 按键就可以将显示卡直接顶起。


储存扩充规格方面，主板上一共提供 4 组 M.2 SSD 插槽，其中两组插槽可支持至 PCIe5.0x4 的传输带宽，而另外两组插槽皆可支持至 PCIe4.0x4 的传输带宽，用户可以通过插槽上的字样快速分辨插槽规格。

为了增加SSD传输稳定性，在第一组PCIe5.0x4 M.2插槽上还搭配了技嘉第三代散热装甲，其加高的散热片设计能够比一般散热片9倍之多的散热面积，以确保SSD高速传输时的稳定性。

另外三组M.2插槽则是共用一片超大散热面积的第二代散热装甲来增加SSD的散热效率。 另外还有一个特别的地方，就是四组 M.2 都改用了类似卡扣的固定设计，只要将转动卡榫就能固定 SSD，让用户可以更快速的更换或升级 SSD 装置。


主板的I/O背板上提供非常充足的传输埠、有线与无线网络以及影音输出端口。 传输端口的部分有提供了2个USB 2.0、4个USB 3.2Gen 2、USB-C 20G、4个USB 3.2 Gen 1以及一个可支持DisplayProt Alternate模式的USB-C 10G传输端口。 其它影音输出端口还有提供一组 DisplayPort 1.4 与一组 HDMI 2.1，方便用户用来输出 4K@144Hz 或是 4K@60Hz 的影音内容。

音效方面，这款主板采用Realtek最新的ALC1220音效芯片，并搭配了音响级的WIMA和Fine Gold电容来为声电路提供更纯净无干扰的电力，进而让用户听到更干净清晰的音效表现。 而I/O背板上除了3.5mm音源孔之外，也提供一组S/PDIF输出端子，让用户更方便连接多种音效设备。

至于网络支持方面，I/O 背板上直接提供了一组采用Intel 2.5GbE网络芯片的RJ45 Lan端口，而且主板上也有搭载了一张Intel Wi-Fi 6E AX210无线网络卡，并在包装内也提供了一组外接天线，让用户可以快速建置无线网络环境。


BIOS

技嘉X670EAORUS MASTER主板直接内置UEFI的BIOS，图形化的UI设计对用户来说非常容易调整各项参数。 一开始预设的接口会是简易版本，主要是会显示几个主板的重点信息，要是玩家想要调整更细部的参数，也可以按一下 F2 快捷键就可以切换至进阶模式。

切换到进阶模式后，可见 Tweaker、Setting、System Info 以及 Boot 等几个分页。 其中的Tweaker内则是提供了大部分超频CPU与内存时会需要的倍频以及电压等选项，且内存部分也有支持EXPO功能，只要搭配支持EXPO的内存时，直接选择内存内预设的参数选项就可以直接超频内存。

另外，这款主板在BIOS Settings页面中的AMD CBS→SUM Common Options的分页内也支持CPU TjMax参数的调整选项，让玩家可以依照自己的超频需求来调整CPU温度限制，相对也就能够增加处理器的超频弹性。

若需要使用这个功能，需要先将 Thermal Control 选项改为手动就可以看到 TjMax 的设定选项，不过这边还是要提醒一下玩家在调整温度上限时，一定要斟酌一下自己搭配的散热设备，不要一次把温度设定太高而造成 CPU 的损坏。

GCC 专属软件

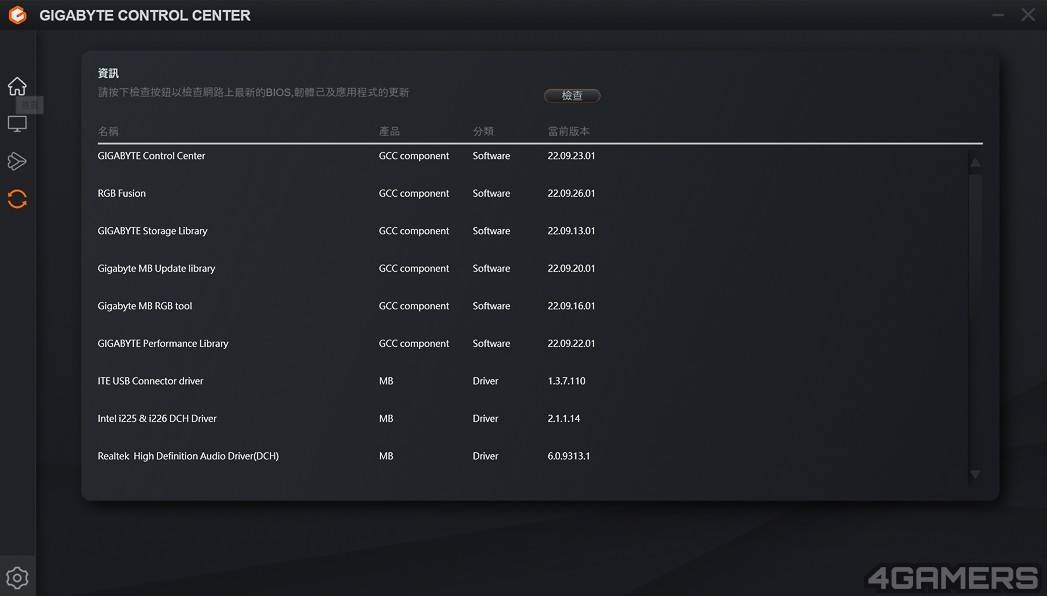

当使用者安装好系统之后第一次进入时，Windows 会跳出一个是否要安装 GIGABYTE CONTROL CENTER（GCC）软件的信息，这个软件是技嘉提供的一个主控软件，用户通过这个软件不仅可以随时查看是否有最新的驱动程序，也可以直接安装技嘉独家提供的 RGB Fusion、FAN Control 以及性能优化等软件。


技嘉提供的RGB Fusion除了可以用来调整主板的RGB灯光效果之外，也能够整合内存、散热器或是任何支持技嘉RGB Fusion功能的周边装置，用户只有透过这个软件就可以同步所有硬体上的RGB灯光效果。

在GCC软件中所提供的FAN Control页面可以让使用者用来调整CPU以及所有连结至主板的风扇转速，而且除了有提供预设的几个模式之外，也能够让玩家自己调整温度与转速的曲线图。

另外，在Performance接口中也提供了CPU倍频与电压设定选项，所以直接在这个画面上就可以进行简单的超频，不需要再特别进入BIOS调整。

性能测试

接着上机来看看这张板子的效能表现吧！ 本次测试主要是针对CPU预设以及CPU超频后在图形渲染、解压缩以及整体系统方面等效能的表现。

测试的时候也直接开启主机板上EXPO功能，将内存调整至DDR5-6000的运作时钟。 至于 CPU 超频的部分，基本上只要倍频选项调整至 53，电压直接设定 AUTO 就能够稳稳地达到全核 5.3GHz 的运作时脉，超频设定可以说是相当容易。

效能测试方面，则使用常见的几套CPU渲染、计算机性能测试与游戏性能进行测试。 处理器则使用AMD Ryzen 9 7950X、十铨DDR5-6000 16GBx2与NVIDIA GeForce RTX 3080 Ti，设定上采用主板AUTO、开启EXPO功能、散热器使用360mmAIO水冷。


测试平台

处理器：AMD Ryzen 9 7950X
内存：十铨 DDR5-6000 16GBx2
系统碟：Corsair MP600 Pro 2TB PCIe 4.0×4 SSD
散热器：AORUS LIQUID COOLER 360 水冷
电源供应器：ANTEC 850W

操作系统：Windows 11 Pro 21H2


CPU-Z

透过CPU-Z查看可以得知AMD Ryzen 9 7950X搭配X670EAORUS MASTER主板将全核心时脉超频至5.3GHz时，电压值大约会自动调整至1.29V左右就能够稳定运作。


CINEBENCH R20 与 R23 性能测试

CINBENCH R20 的测试中，主板的预设状态下的CPU 效能可达到14853 pts，超频至5.3GHz 则提升至15643 pts，效能提升幅度大约5%。

CINBENCH R23的测试中，主板的预设状态下的CPU效能可达到38150 pts，超频至5.3GHz则提升至39559 pts，效能提升幅度大约3.6%。

Blender 3.3 场景渲染性能测试

主板的预设状态下，三个场景的渲染效能分别约可达到298、180、141 sample/m pts，超频至5.3GHz后的效能约提升三个场景的渲染效能分别约可达到311、185、144 sample/m pts，效能提升幅度大约2~5%。

7-ZIP 解压缩测试

主板的预设状态下的7-ZIP整体效能可达到206.490GIPS，超频至5.3GHz则提增至230.496 GIPS，效能提升幅度大约11.6%。

3DMark CPU Profile

主板的预设状态下的3DMark CPU Profile的Max threads测试分数约为16158，超频至5.3GHz则可提升至16354。

PCMark 10

主板的预设状态下的PCMARK整体分数约为7410，超频至5.3GHz则是7400分。

CrossMark

主板的预设状态下的CrossMark整体分数约为2300，超频至5.3GHz则是2357分。

总结

整体来看，GIGABYTE X670E AORUS MASTER这款主板在规格方面无论是PCIe 5.0×16通道、PCIe Gen5 M.2 SSD、USB扩充端口、2.5Gbps网络端口以及Wi-Fi 6E无线网络的支持都可以说是给好给满。

主板上更直接内置了诚意满满的供电组件、散热设计以及强化金属背板以及插槽金属装甲，绝对是玩家们在AMD X670 E系列主板的极选之作。

效能方面，其实在主板的预设参数设定下，CPU就已经有非常好的效能表现，甚至有些数据还比超频全核5.3GHz的状态更好，从这点就能够看出技嘉的BIOS调校的水平之高。 当然，若是想玩极限超频的话，BIOS 内同样也给了相当多的设定选项，相信亦能够满足喜欢玩超频的玩家们。

最后值得一提的是，技嘉现在还为这款主板设计「破晓时刻 前进新纪元」滤镜，玩家们只要扫描下方 QR code 就可以开启技嘉提供的特殊AR滤镜，接着再将手机镜头对准主板图片就可以藉由AR特效来查看主板的特色介绍，有购买X670E AORUS MASTER的使用者则可直接在彩盒上QRCODE扫描进入滤镜。
