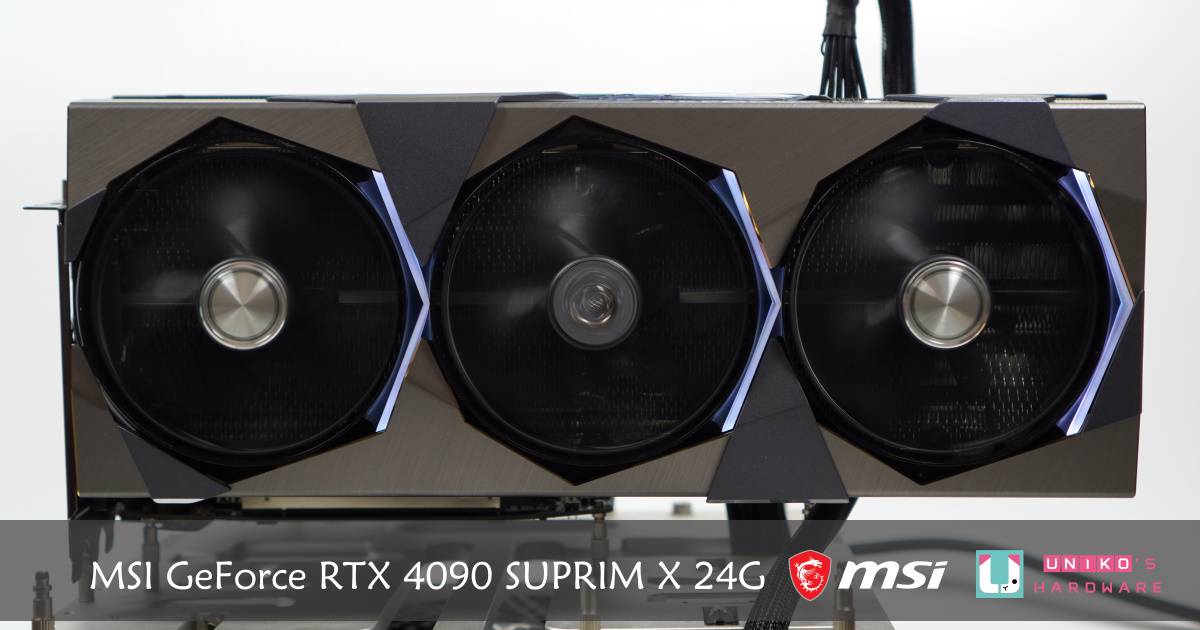

MSI GeForce RTX 4090 SUPRIM X 24G 拆解与效能评测！！

解禁就是今天！！ 终于可以把MSI GeForce RTX 4090 SUPRIM X 24G拆解和实际效能公开给大家看看，这次的MSF SUPRIM系列外型真的很巨大，但是解热能力也很迷人，供电设计用料不手软，采用26 +4组豪华供电设计，堪称惊人的供电模组，实际功耗和温度也是令人惊喜。

全方面的性能测试，我们对比英伟达 GeForce RTX 3090，NVIDIA DLSS 3 到底有多强大？ 4K 2160P 加上光追 FPS 可以多高呢？ 请看我们的测试。

MSI GeForce RTX 4090 SUPRIM X 24G 内部构造

显示卡的包装和外观可以看之前的文章 “ MSI GeForce RTX 4090 SUPRIM X 24G 显示卡外观解禁开箱 ”。

关于 RTX 40 系列的架构和技术，可以看我们这篇文章 “ NVIDIA GeForce RTX 4090 FE 显示卡评测开箱 ”。

散热器设计

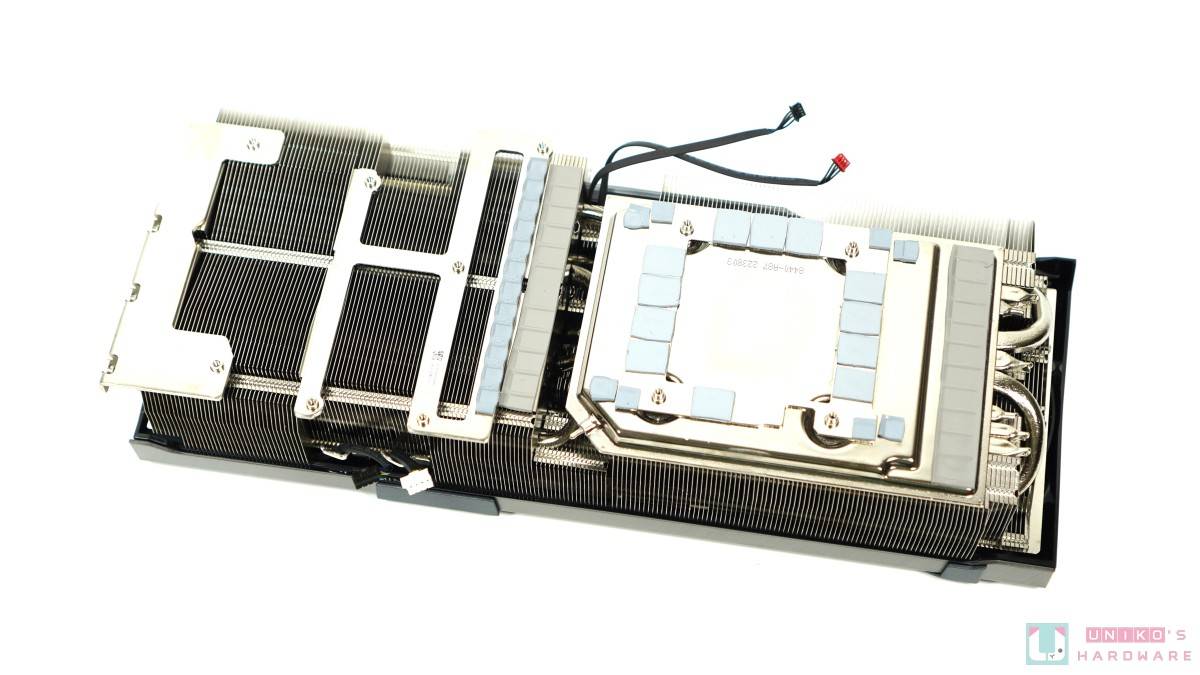

MSI GeForce RTX 4090 SUPRIM X 24G 散热器体积巨大，底部更用上大面积的均热板，几乎占据在 GPU 核心那一边的所有鳍片的底部面积。 均热板两阶级的设计巧思，分别为替GPU核心、内存和电感散热。

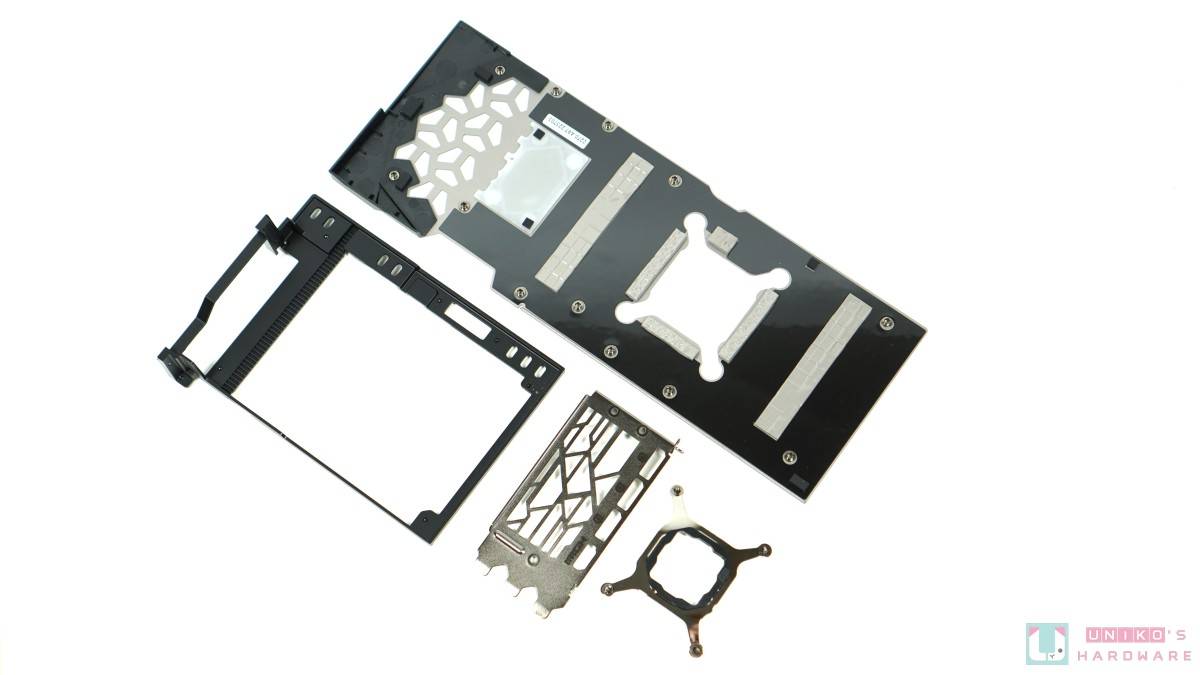

MSI 使用散热中框替部份供电模组散热，在背板上添加上许多组导热贴片，为 PCB 背面上的贴片电容和内存散热。

电路板和供电设计

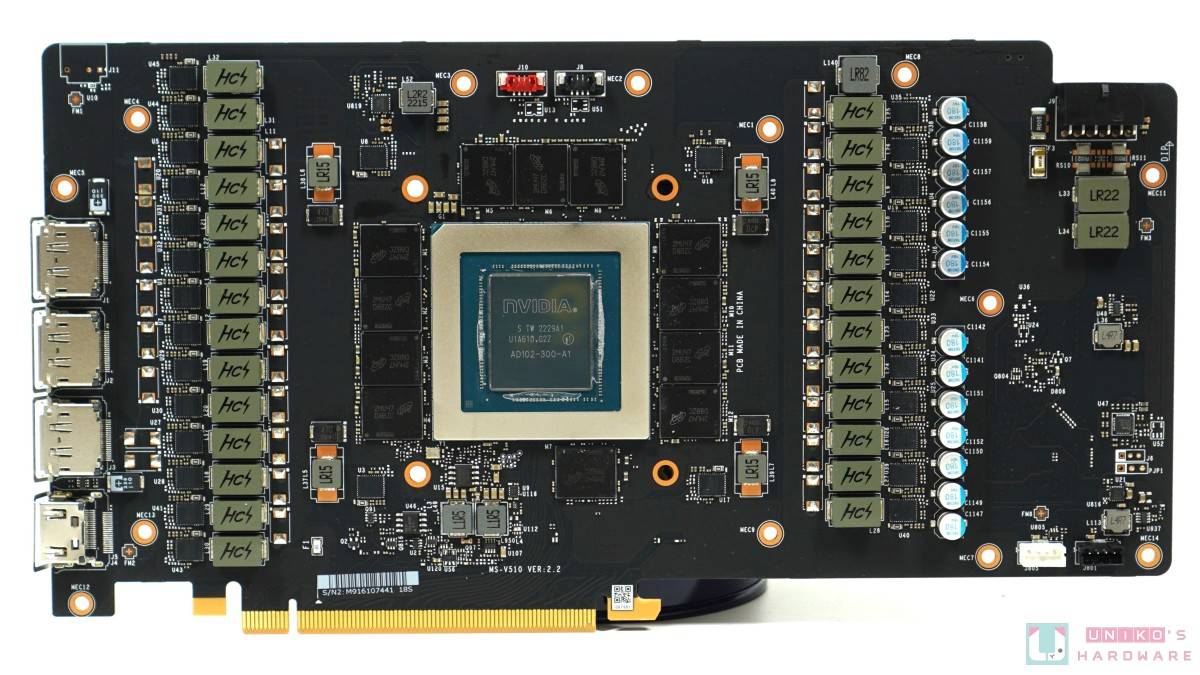

采用恐怖的26+4供电设计，比FE版更豪华，电容数量亦比FE版多。

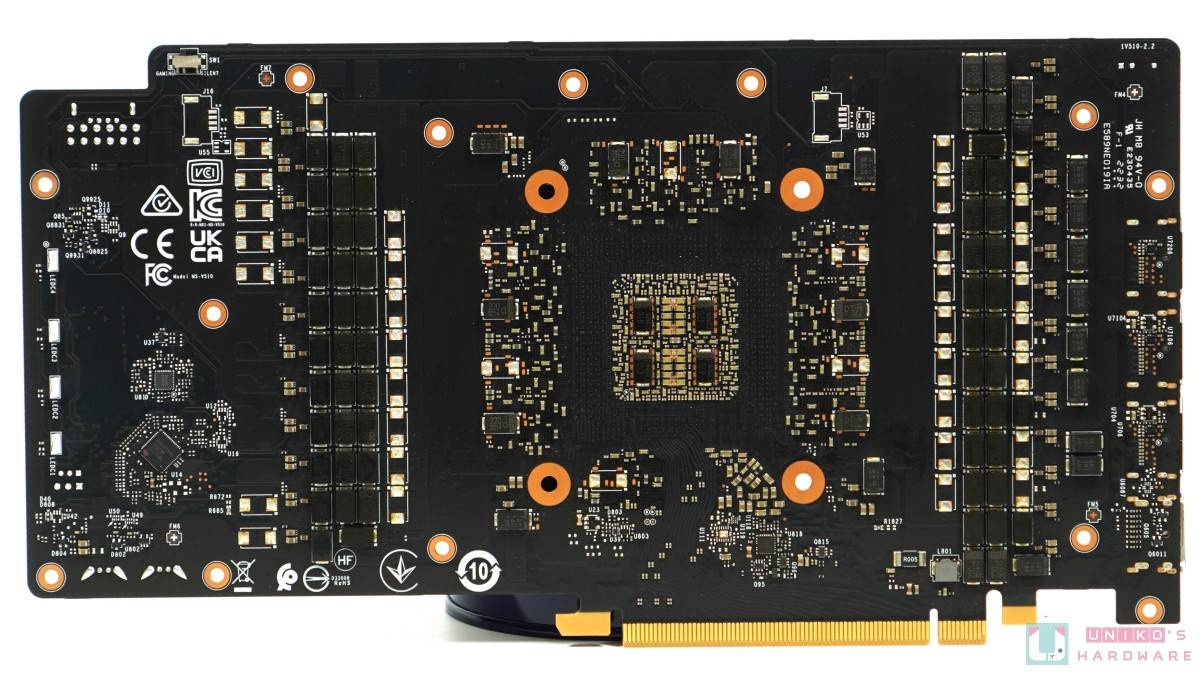

双BIOS切换键位于PCB背后，提供GAMING BIOS和SILENT BIOS。

细部电路设计

GPU 核心和 GDDR6X 内存

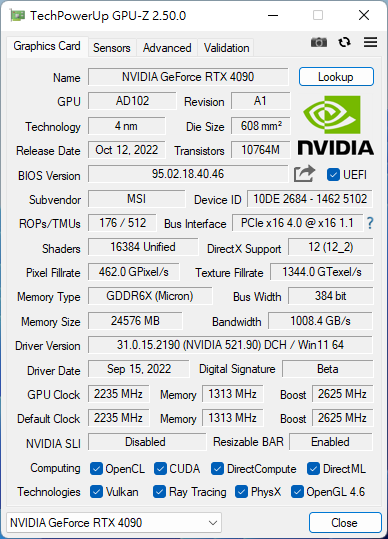

• RTX 4090核心是AD102-300-A1，由TSMC 4N 5NM工艺制造。
• 记忆体芯片是 Micron GDDR6X 2GB 21Gbps 的版本，其型号是MT61K512M32KPA-21。

主要供电部分

• MP2891 曾出现在 RTX 3090 TI 上，这是一款支持高达 16 相双路的供电模组，能够控制输出核心电压和内存电压。
• 在RTX 4090 SUPRIM上由于有多达26+4组供电模组，实际的供电方案可能是13+2并联控制26+4。
• MOSFET 的型号是 MONOLITHIC POWER SYSTEMS （MPS） 的 MP86957 70A，MONOLITHIC POWER SYSTEMS 将这种集成上桥和下桥和驱动器的封装称之为INTELLI-PHASE TM SOLUTION。
• 内存供电模块和核心供电模组都是MPS MP86957 70A一体式模块。

其余部分

• 核心背后有4颗470uF SPCAP和2组MLCC。
• KO 电容是输入电容，220uF 的贴片电容是输出电容。
• 正面PCB还有多颗固态输入电容。
• US5650Q 是一颗 4 通道的电流和电压的监控芯片，通过电流检测电阻管理各端输入。
• 在 12VHPWR 附近，有 3 颗电流检测电阻，另 1 颗电流检测电阻则在 PEG 供电 （金手指） 附近。
• 12VHPWR 输入有 2 颗电感辅助，微星更增设了 1 颗保险丝。
• GSTEK GS7155 3A LDO 和 GSTEK GS9216 12A LDO 负责次要电路。
• ITE IT8232-56B 应该是负责管理 RGB 灯效和风扇转速的微处理器芯片。
• SUPRIM提供双 BIOS 切换，但是所采用的 BIOS 芯片有异，分别是 MXIC MX25U163F 和 WINBOND WX25Q16JW。

实测效能数据

测试平台室温控制在26度，无辅助风扇直吹测试平台，测试中关闭Windows内建防毒、关闭休眠设定，无更动电源计划，并开启Resizable BAR。 DDR5 内存设定，X670E 平台开启 DDR5-6000 UCLK：MCLK （1：1）。 显示卡的 VBIOS 为 Gaming Mode。

• Windows 11 Professional 21H2
• NVIDIA 521.90 Gamereadywin11_win10dch_64bit_international
• AMD Chipset 4.07.21.042
• 全部测试都是 2022.10 新数据

功耗和温度测试

功耗测试使用3DMARK Time Spy EXTREME和FURMARK进行烧机测试，Time Spy EXTREME烧机功耗约240.3W，GPU频率可达2775 MHz、内存1312.7 MHz，GPU温度是61.1度、HotSpot 67.6度、风扇转速1128 RPM。

默认模式下，VBIOS温度最高是88度，显示卡功耗预设是480W，最多可以提升到520W。

GPU 超频性能和功耗测试

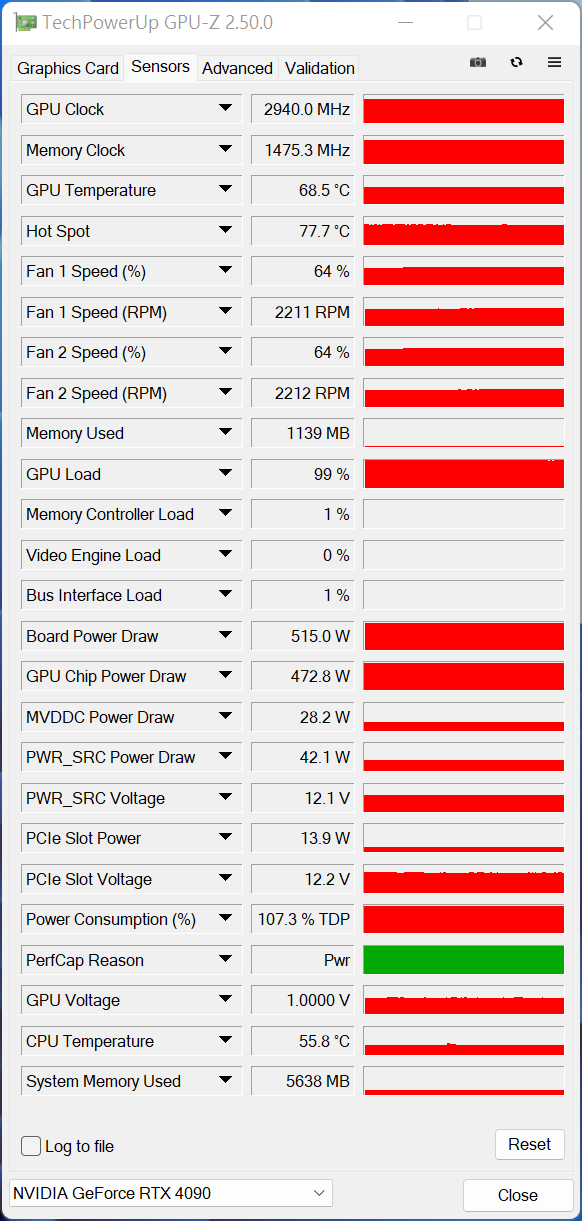

透过FURMARK进行烧机测试，并且使用MSFterburner进行GPU核心频率超频，烧机功耗约515W，GPU频率可达2940 MHz、内存1475.3 MHz，GPU温度是68.5度、HotSpot 77.7度、风扇转速2212 RPM。

3DMARK 相关测试

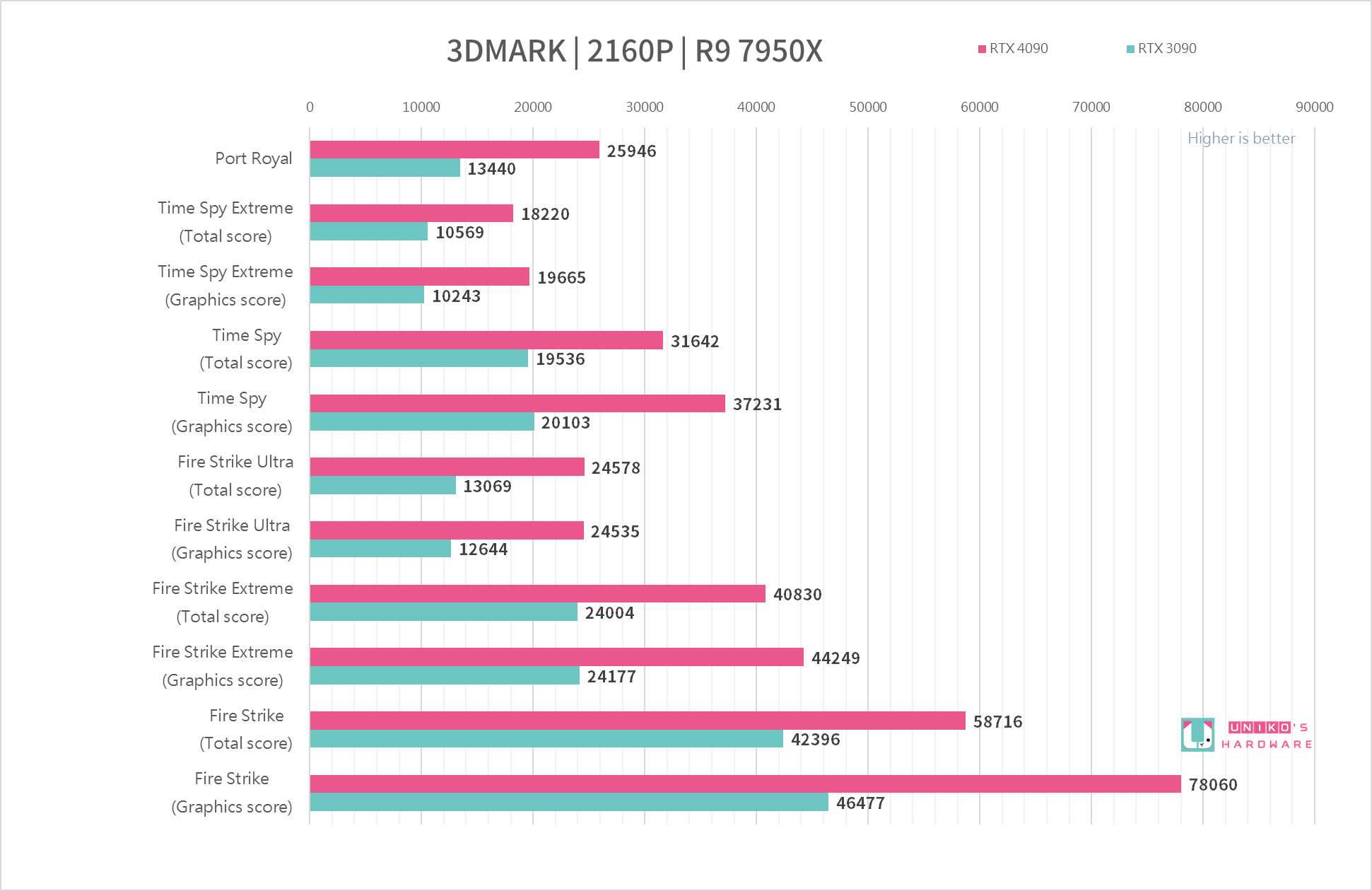

3DMARK 测试，Time Spy、Time Spy Extreme、Fire strike、Fire strike Extreme、Fire strike Ultra，分数越高越好。

Port Royal 是世界上第一个针对游戏玩家的实时光线追踪基本测试，可以使用 Port Royal 来测试和比较支持微软 DirectX 光线追踪显示卡的光追性能，分数越高越好。

DirectX 12 的测试项目 Time Spy 支持 1440P 分辨率、Time Spy Extreme 支持 2160P 分辨率，DirectX 11 的测试项目 Fire strike、Fire strike Extreme、Fire strike Ultra，分别对应分辨率是 1080P、1440P、2160P。

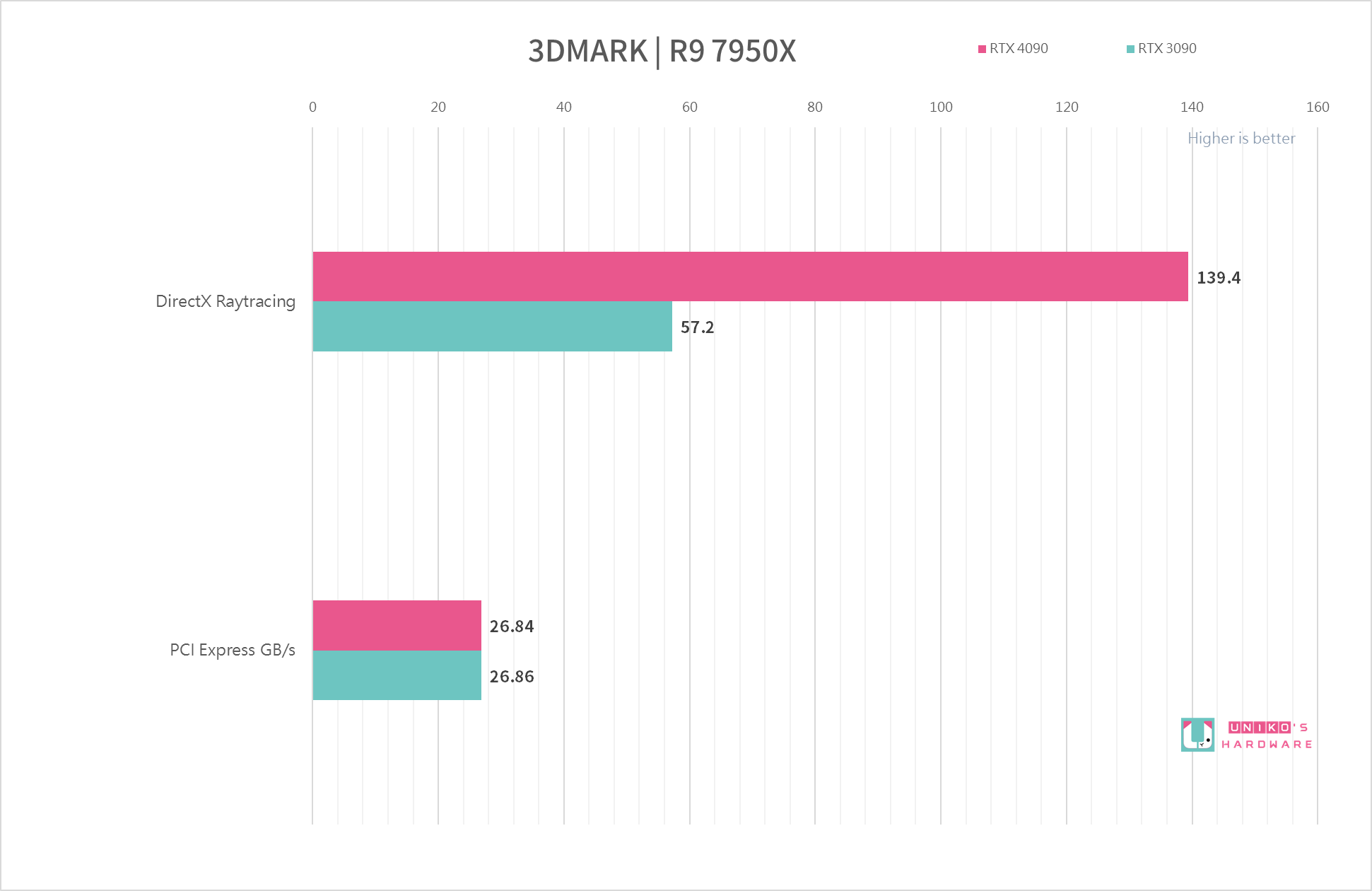

3DMark PCI Express 功能测试，可测量 GPU 的可用带宽速度。

NVIDIA DLSS 功能测试，深度学习超级采样（DLSS）是一种 NVIDIA RTX 技术，它利用深度学习和 AI 的强大功能来提高游戏性能，同时保持视觉质量。

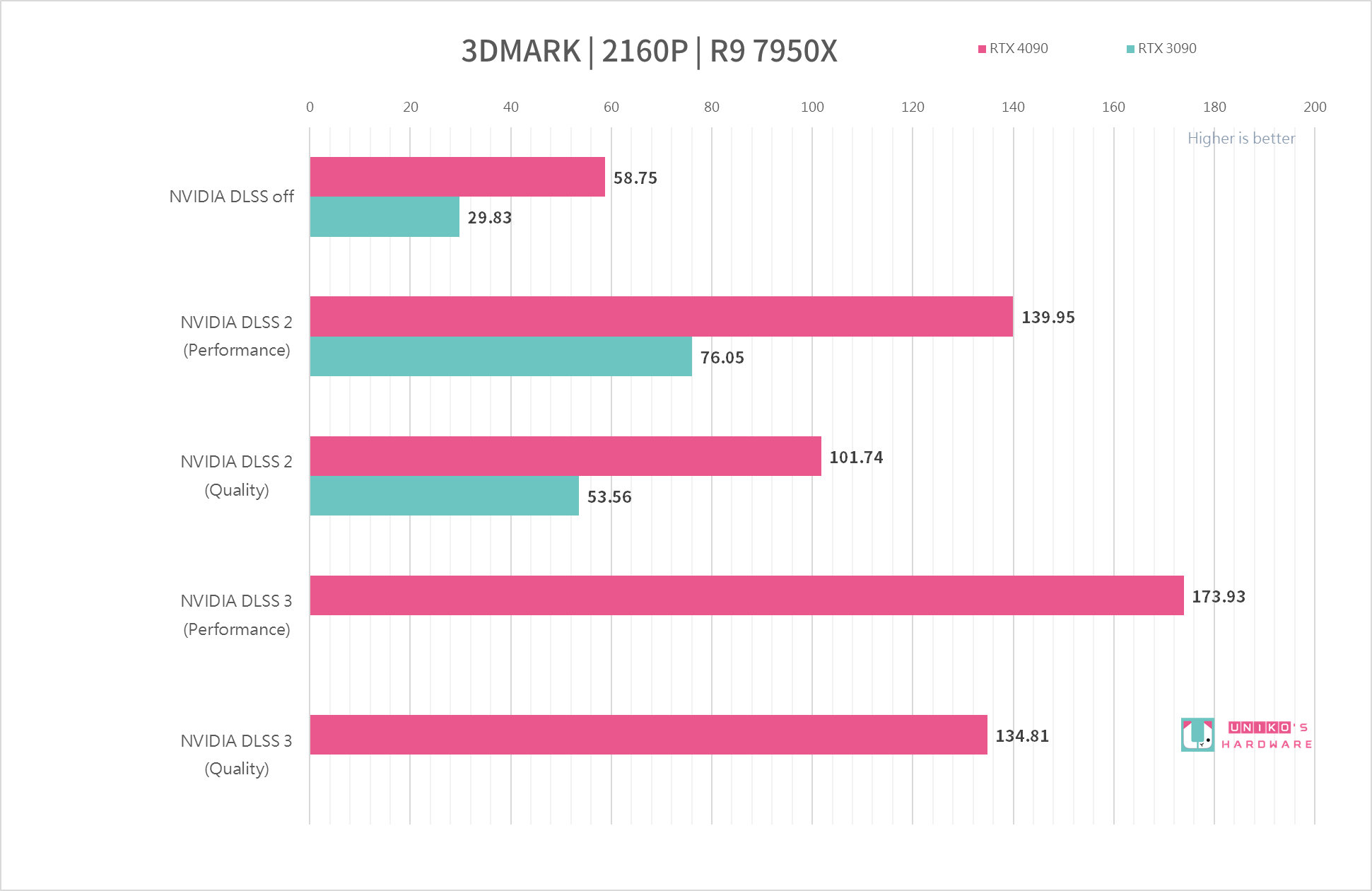

我们有取得特别版的 3DMARK，可以测试 NVIDIA DLSS 3 的效果，设置为 4K 2160P。

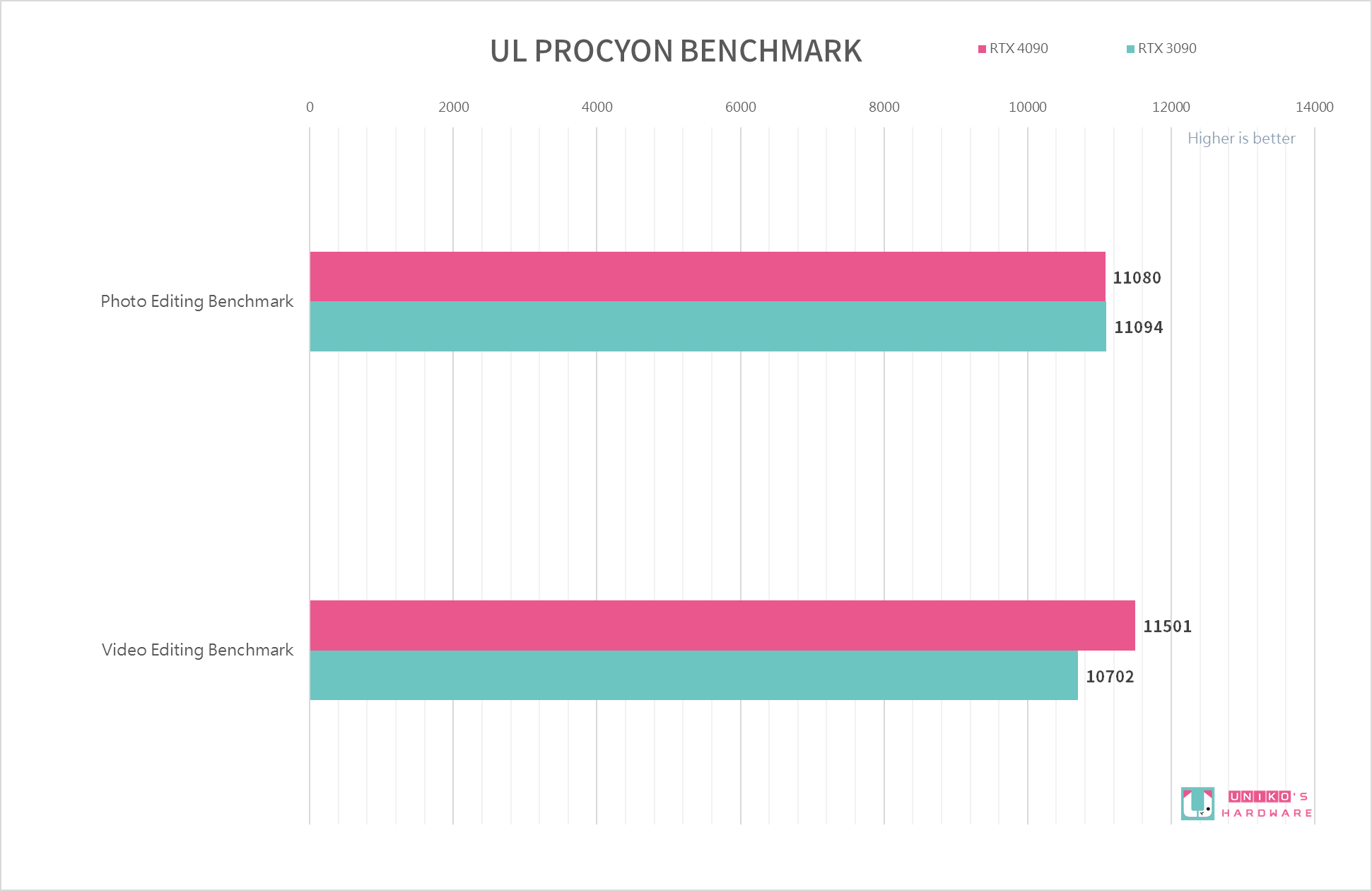

UL Procyon benchmark

UL Procyon benchmark 是一套新上市的 Adobe Benchmark 标准化测试软件，可以分成照片和视频两方面的测试。 照片影像运算方面的软件是使用 Adobe Lightroom Classic 和 Adobe Photoshop，视频运算应用是搭配 Adobe Premiere Pro。

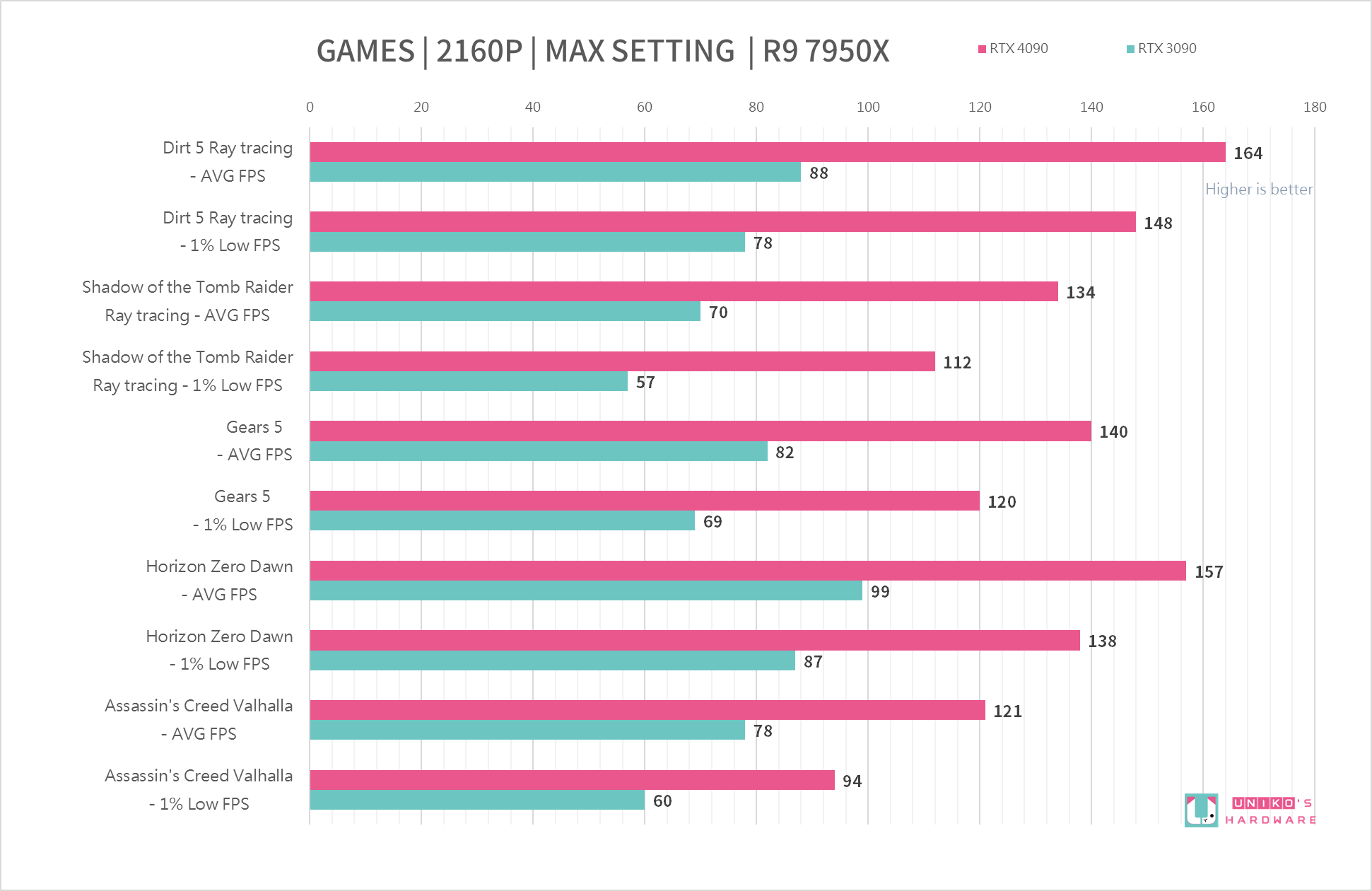

游戏 AVG FPS & Low 1% 测试数据

游戏测试使用 4K 2160P 分辨率，游戏特效皆设定最高 MAX，关闭 V-Sync 选项，主要运行 DX 12 优先。 游戏都是经过5 ~10次测试后撷取FPS数据，会去检查是否有不正常数据存在，我们主要收集的数据是平均AVGFPS和1%LOW FPS（min），1%LOW FPS可以看出游戏真实效能。

整体游戏的AVGFPS和LOW 1%FPS，都提升不少，开启光追后的提升也同样显著，轻松突破60+FPS。

以下3个游戏有开启光线追踪效果。

• DiRT 5
• Shadow of the Tomb Raider
• Cyberpunk 2077

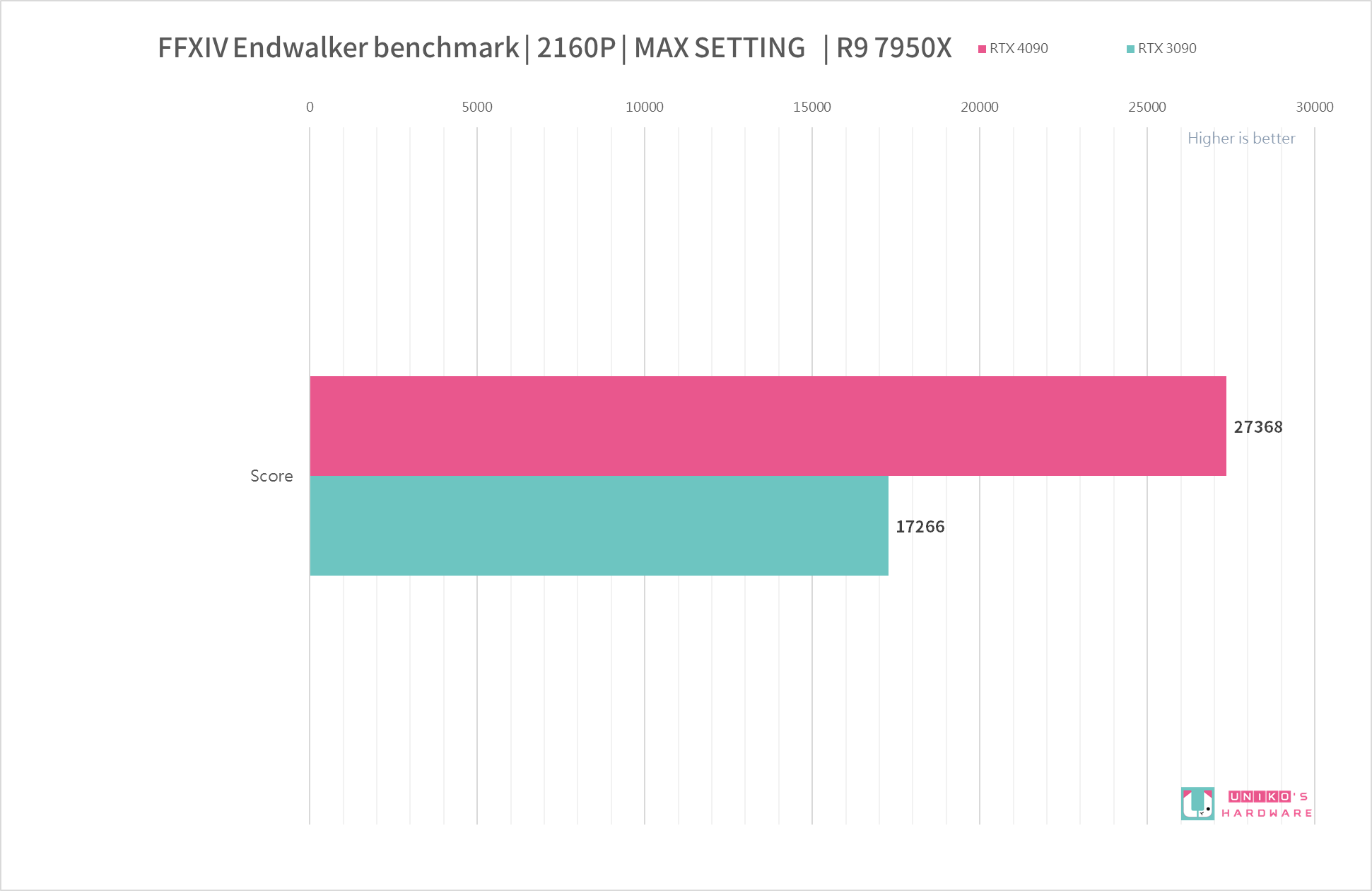

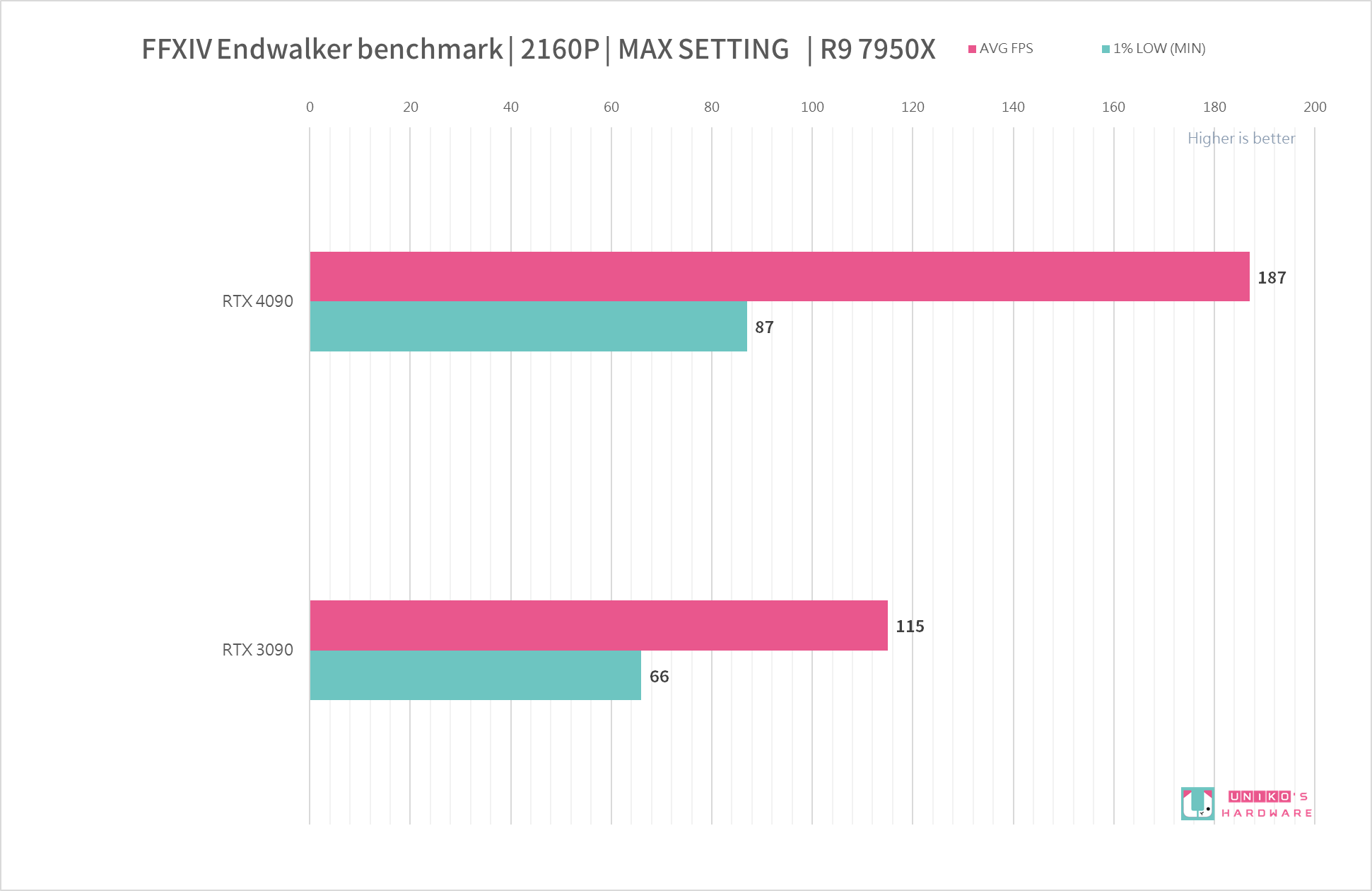

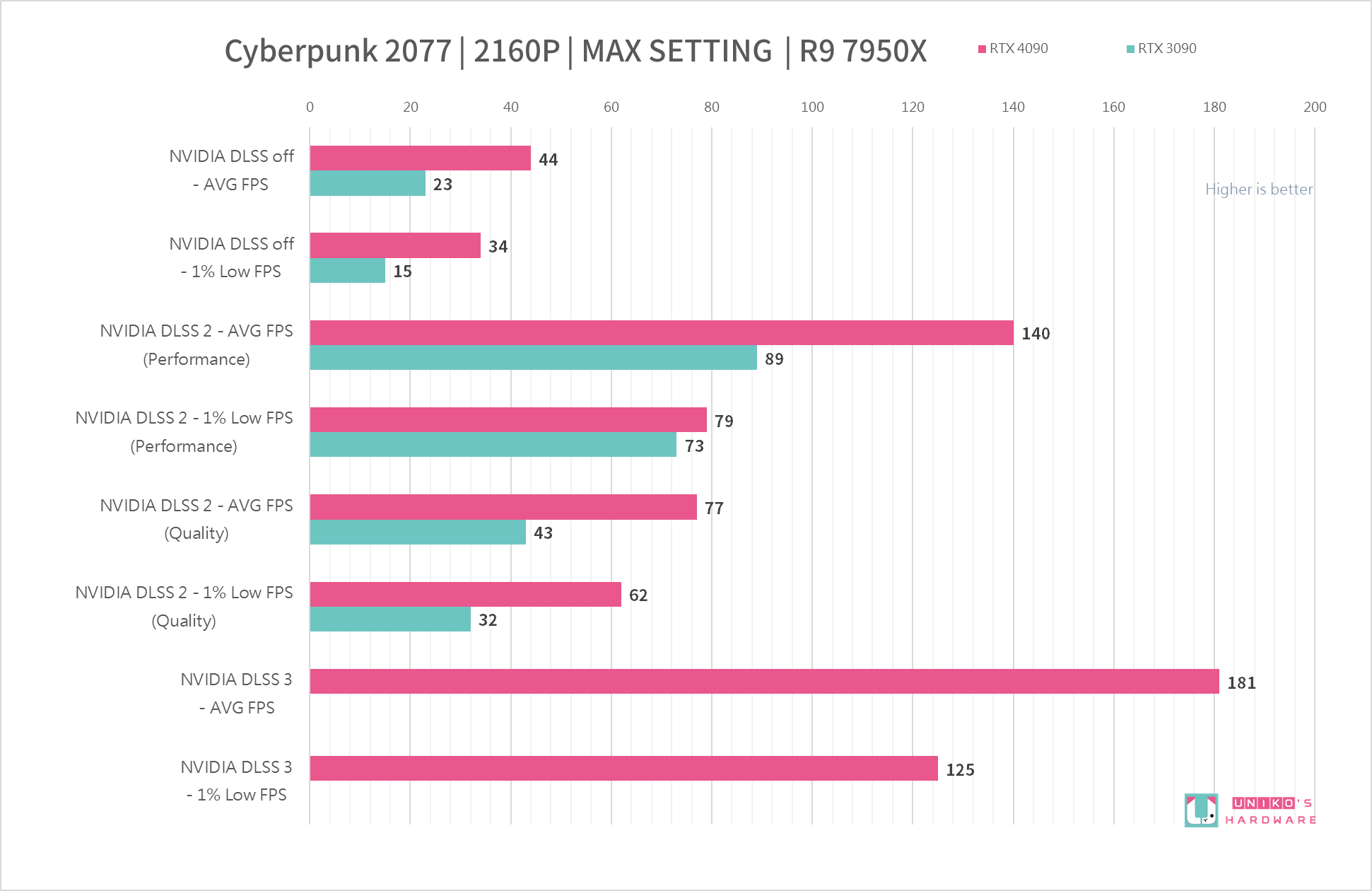

Cyberpunk 2077 开启 NVIDIA DLSS 3 测试

游戏测试使用 4K 2160P 分辨率，游戏特效皆设定最高 MAX，关闭 V-Sync 选项，开启光线追踪效果。

我们分别测试英伟达DLSS 2和NVIDIADLSS 3实际的FPS数据。

结论

• MSI GeForce RTX 4090 SUPRIM X 24G无论是外观、散热、用料，皆可以说是目前最强的GeForce RTX 4090显卡，超频GPU核心到3Ghz频率，功耗在515W下，温度只有68.5度，另外这次显示卡拆解过程，也可以感受到散热器设计用心，展现MSI多年强大的显卡制造工艺。

GeForce RTX 4090 整体来说比起上一代 GeForce RTX 3090，性能提升 2X，功耗比来说进步很多，另外全新的 NVIDIA DLSS 3 实际效果也是相当惊人，有兴趣有预算的玩家可以入手。
