近年微星大改主板的供电设计,并提供更多USB连接和M.2支持,成功摆脱当年在X570上留下的阴影,X670E/X670对微星来说别具意义。
虽然AMD先后数次调整AM5芯片组的定位和规格,但是乖乖的微星就是不出只提供1根PCI-E 5.0 X16插槽、1根PCI-E 5.0 X4 M.2插槽的X670E板子。 微星坚守最严格的要求,早在5月 COMPUTEX的时候就展出了MEG X670EACE主板,作为AMD指定使用的评测用主板之一,微星这次到底塞了什么好料呢?
AMD X670E 芯片组
目录

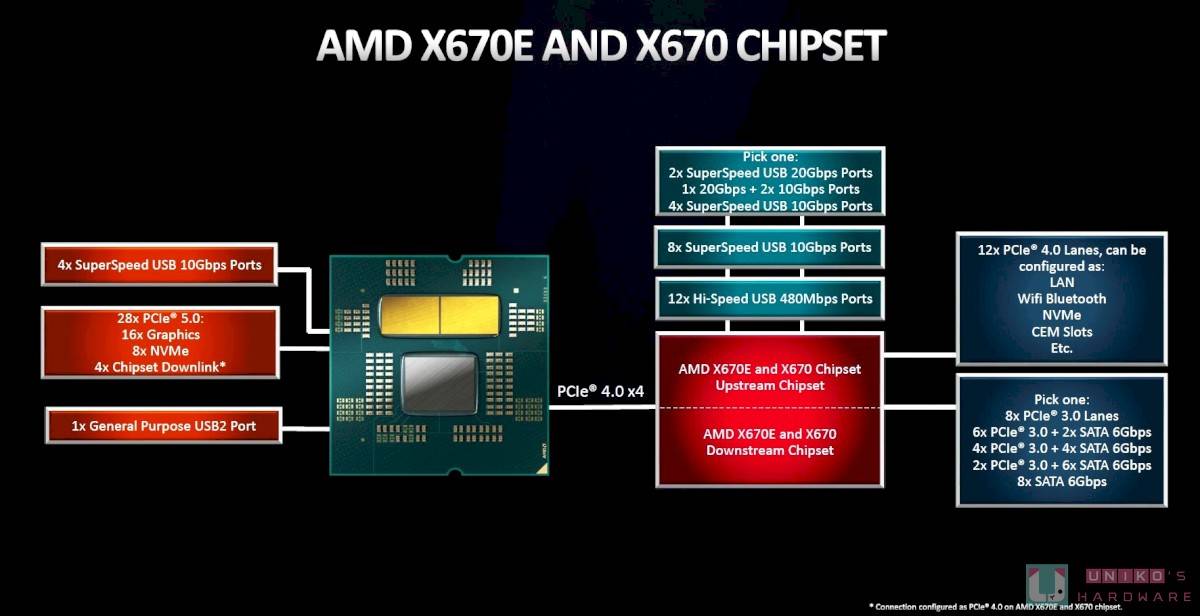

X670E和X670主板都是配置2颗B650芯片组,全部的AM5主板都是用单一设计的B650芯片组,只在于数量差异,每1颗B650芯片组都支持12组PCIE通道,但在串连双芯片组的时候须留有PCIE 4.0 X4连接下一颗芯片组。
PCIE 5.0 由原生CPU 控制,像是PCIE 5.0 显卡和SSD,由于芯片组不支持PCIE 5.0通道,只能运行PCIE 4.0X4。
AM5全系列主板都是用B650芯片组,只在于数量差异,重点来了,玩家最在意的主板售价和定位,PCIE 5.0对PCB板层数、板层物料级数、和中继器芯片成本有相当高的要求,例如X670E有24组PCIE 5.0,但须搭配6层含以上层数的PCB,在4层PCB将只支持20组的CPU PCIE 5.0通道,所以支持20组CPU PCIE 5.0 通道的就可能是 B650 主板。
PCIE 5.0 | DOWNLINK | USB3 | 影像输出 | USB2.0 | |
---|---|---|---|---|---|
X670E | 16+4+4=24 | 4.0X4 | 10Gbps*4 | 4 | 1 |
X670 | 16+4+4=24 | 4.0X4 | 10Gbps*4 | 4 | 1 |
B650E | 16+4+4=24 | 4.0X4 | 10Gbps*4 | 4 | 1 |
B650 | 16+4+4=24 | 4.0X4 | 10Gbps*4 | 4 | 1 |
SOURCE: AMD
B650 | 芯片组之间的串连 | 总PCIE通道 | PCIE 3.0 或 SATA | PCIE 4.0 | |
---|---|---|---|---|---|
X670E | 2颗 | 4.0 X4 | 8+12=20 | 8 | 12 |
X670 | 2颗 | 4.0 X4 | 8+12=20 | 8 | 12 |
B650E | 1 颗 | N/A | 4+8=12 | 4 | 8 |
B650 | 1 颗 | N/A | 4+8=12 | 4 | 8 |
SOURCE: AMD
USB 10Gbps | USB 20G | USB 2.0 | |
---|---|---|---|
X670E | 6+6=12 | 2 | 6+6=12 |
X670 | 6+6=12 | 2 | 6+6=12 |
B650E | 6 | 1 | 6 |
B650 | 6 | 1 | 6 |
SOURCE: AMD
包装与配件介绍

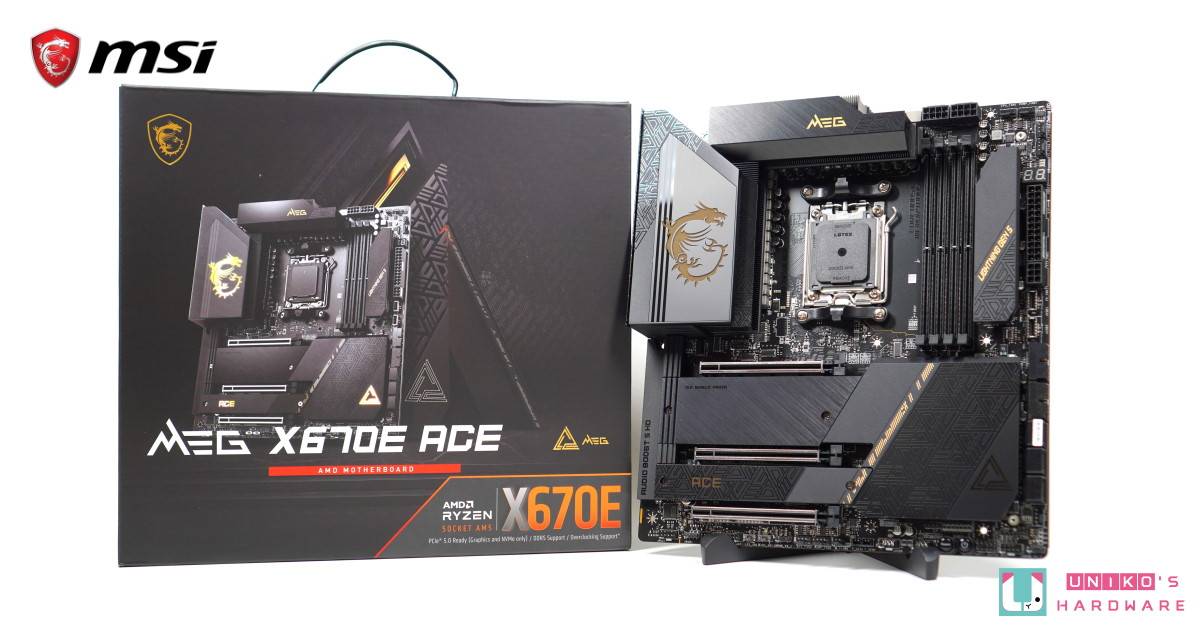

外盒采用暗黑风格,正面印有MEG X670E ACE图片和MEG的标志,没有太多花俏设计。 背面印上满满的功能和规格介绍,从供电设计到连接性都相当强悍。 打开盒子还能看到“LUSTROUS AESTHETICS PURE PERFORMANCE”,中文就是“光彩夺目美学、纯粹性能表现”,可见微星非常看重这次的 X670E 平台。

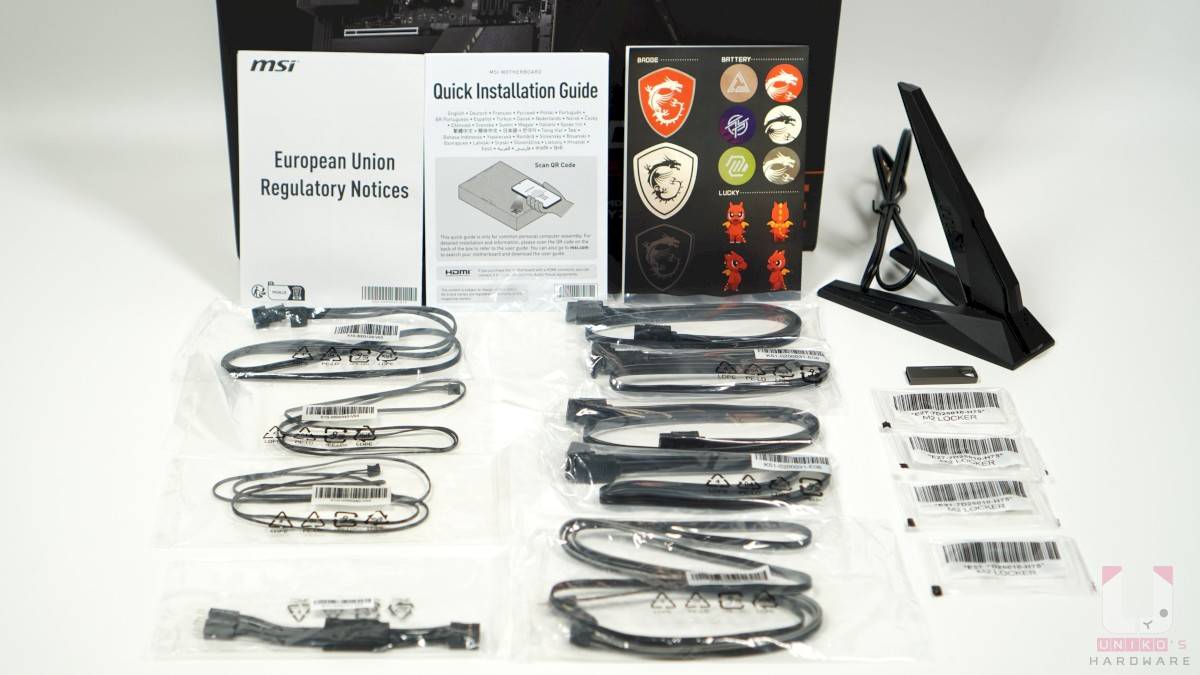

附送的配件很丰富,除了信仰贴纸外,基本的还有WIFI天线、USB随身碟、多颗M.2EZ CLIP快拧螺丝、4根SATA线、RGB扩充线、ARGB延长线、2根感温线、EZ FRONT PANEL线,还另外给了一张M.2 XPANDER-Z GEN5 DUAL PCI-Express扩充卡,以及HDD指示灯连接线。
MEG X670E ACE 上不再附送纸本说明书,仅留有一份快速安装指南。

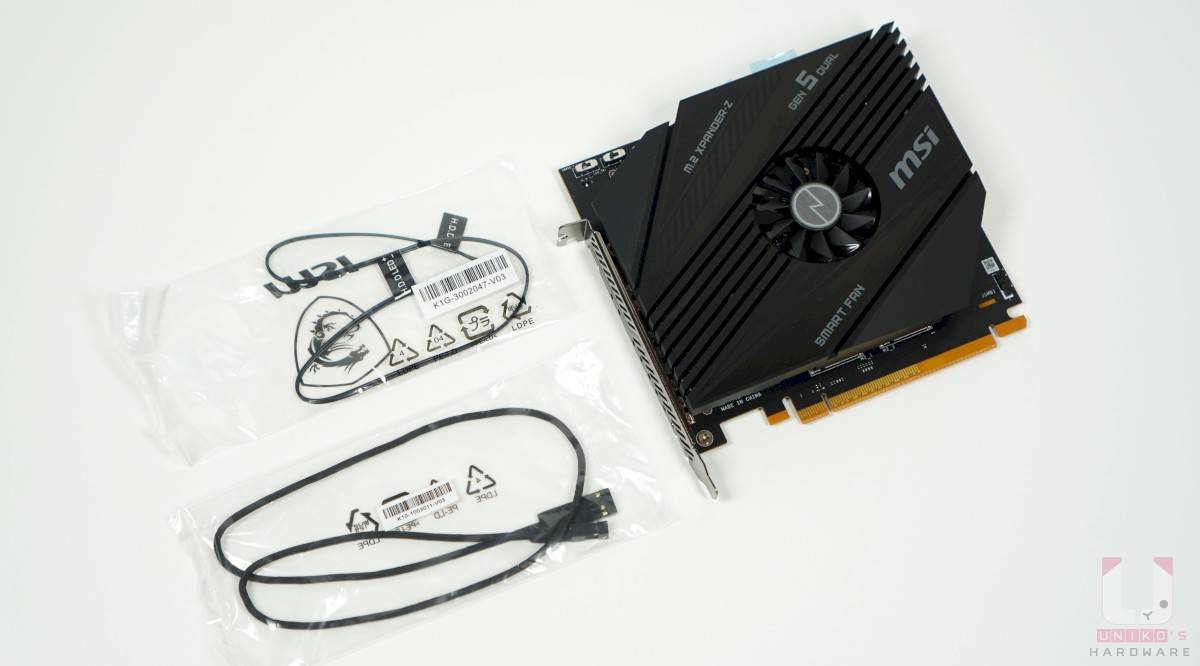

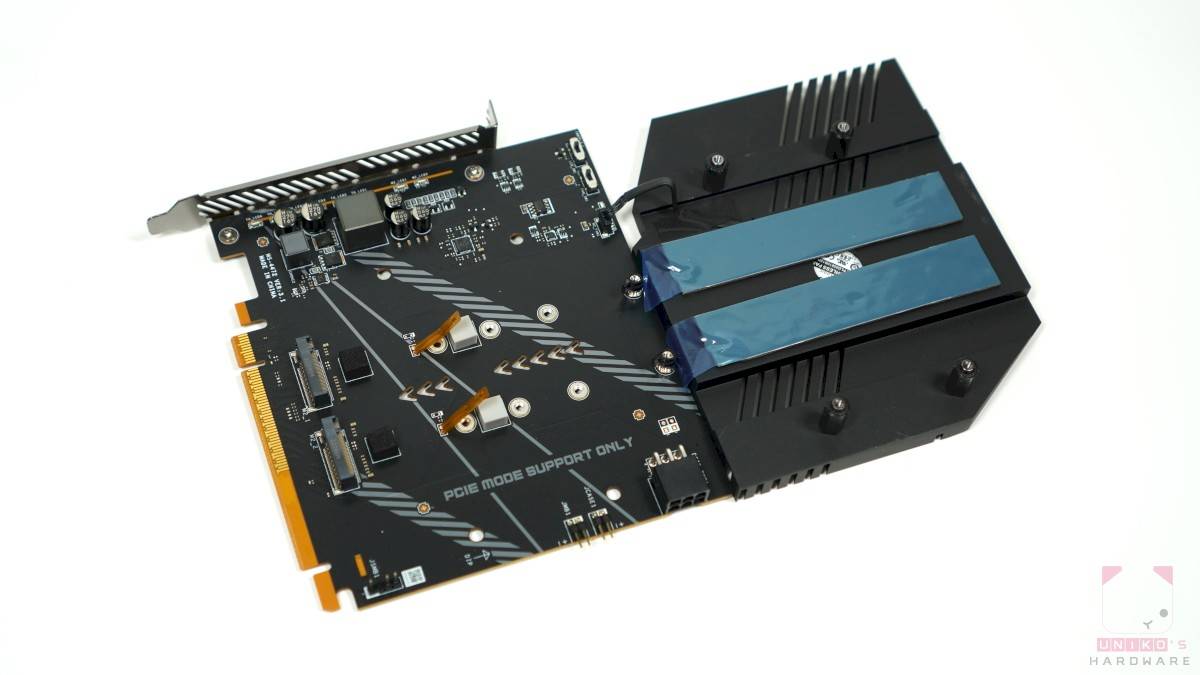

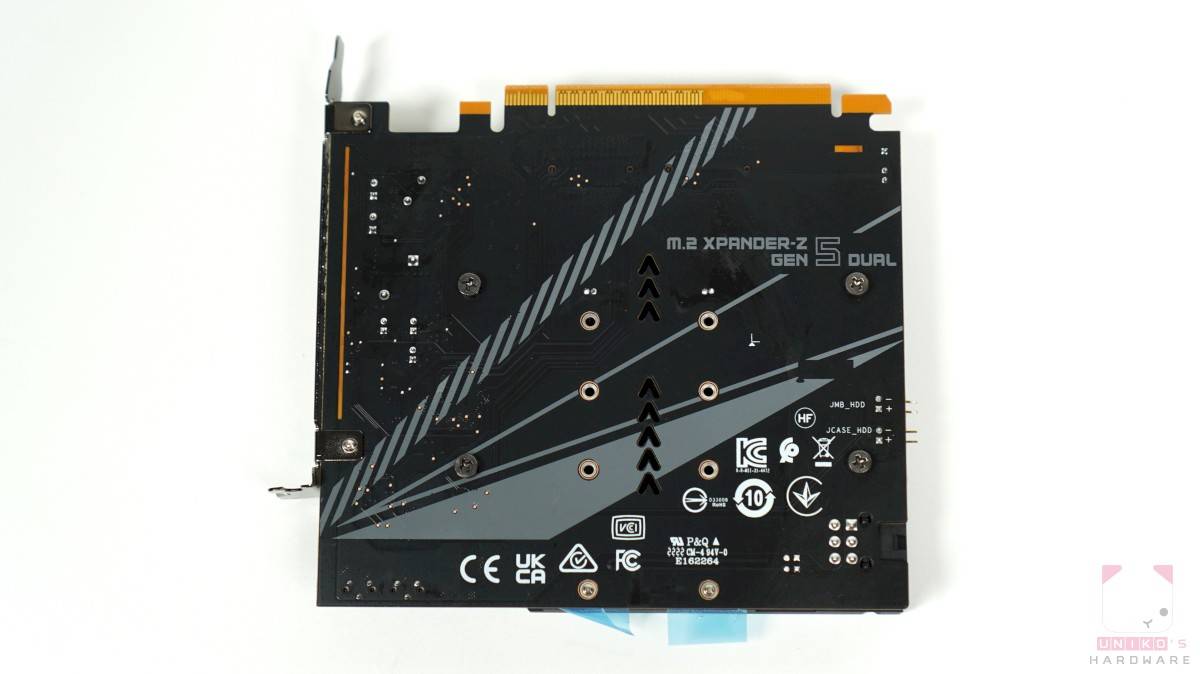

上代所附送的M.2扩充卡支持两根PCI-E 4.0 X4 M.2,这次微星将MEG X670EACE的M.2扩充卡升级到PCI-E 5.0级别,同样提供2根PCI-E 5.0 X4 M.2插槽,扩充卡须接上PCI-E 6-PIN输入。 M.2 扩充卡使用一个小风扇作主动式散热,PCB 上亦设有温度感应实时监测 M.2 的温度。
主板外观介绍

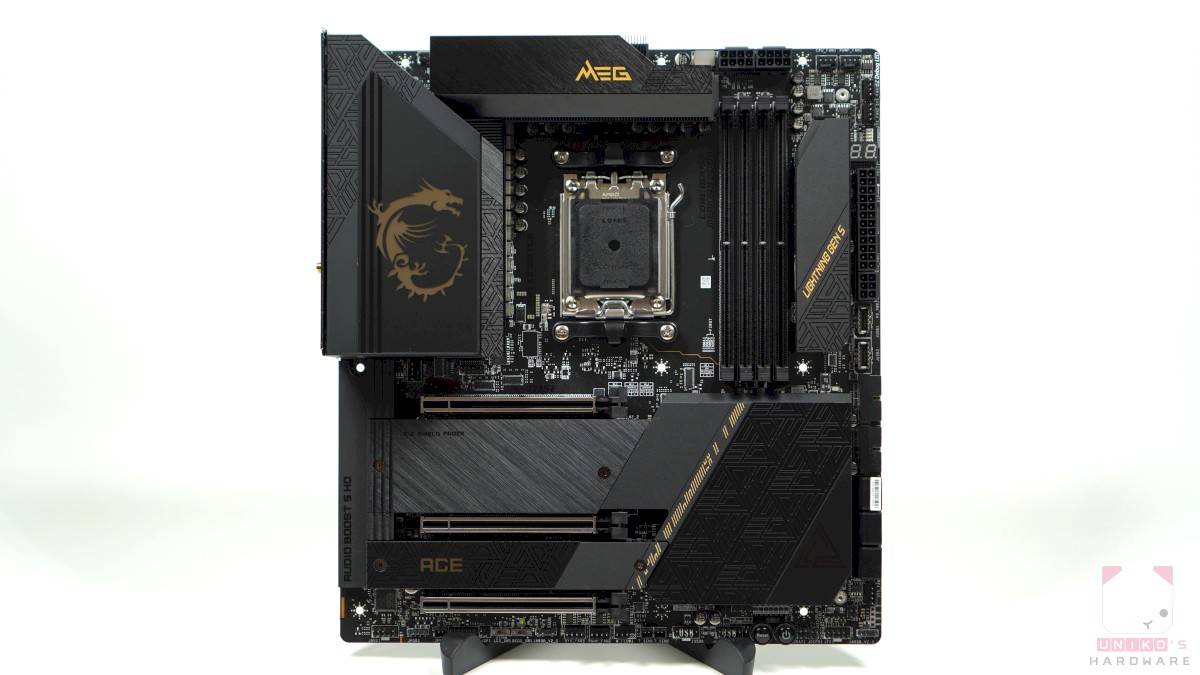

主板的外观以暗黑为主,在不同的部份加入MEG的图腾设计,并以金属护甲覆盖PCB大部份面积。

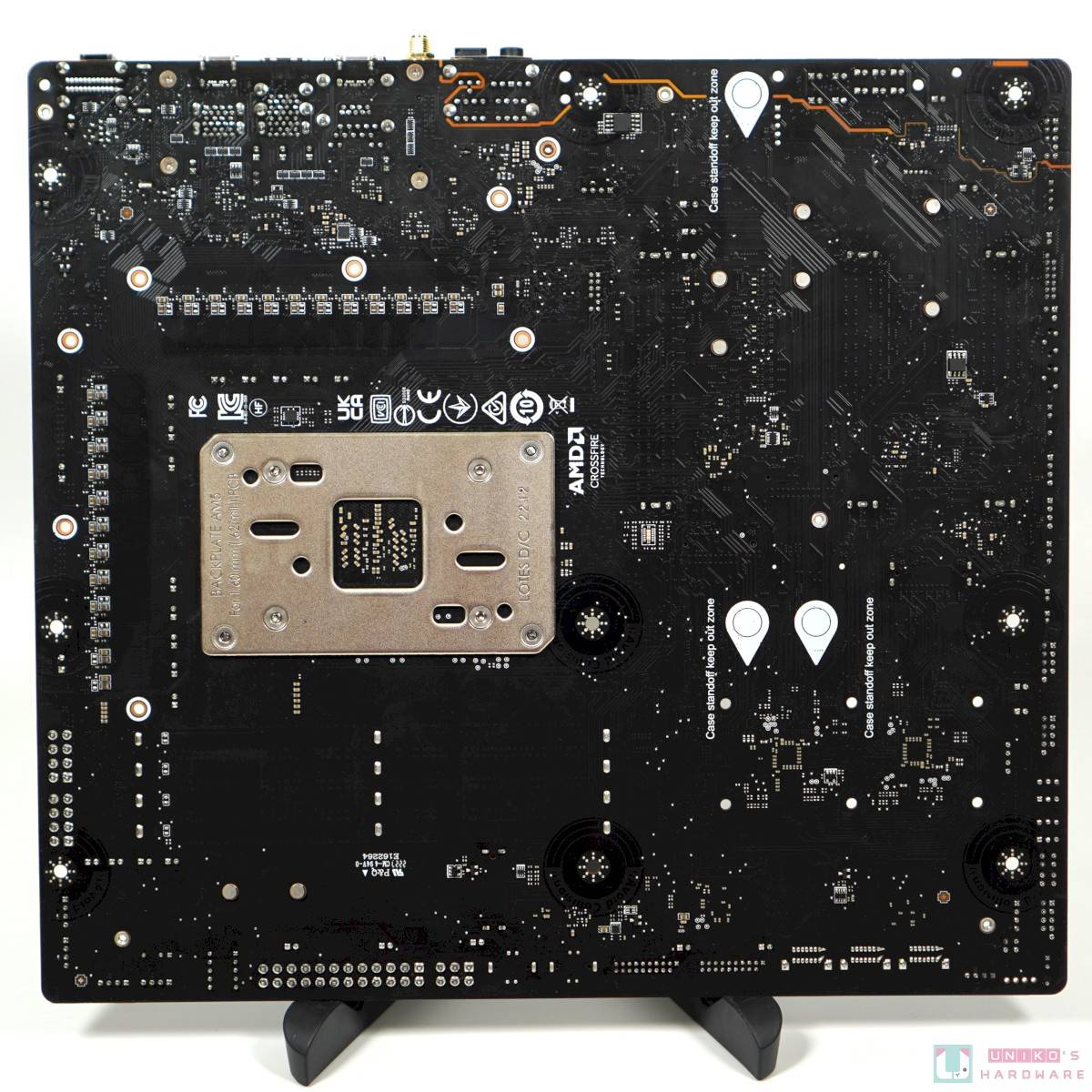

PCB 背板有别于一般做法,微星在加入导热贴为供电模组的背面散热之余,没有将相应的背板范围做凹陷处理,整块背板看起来更为顺眼和平整。

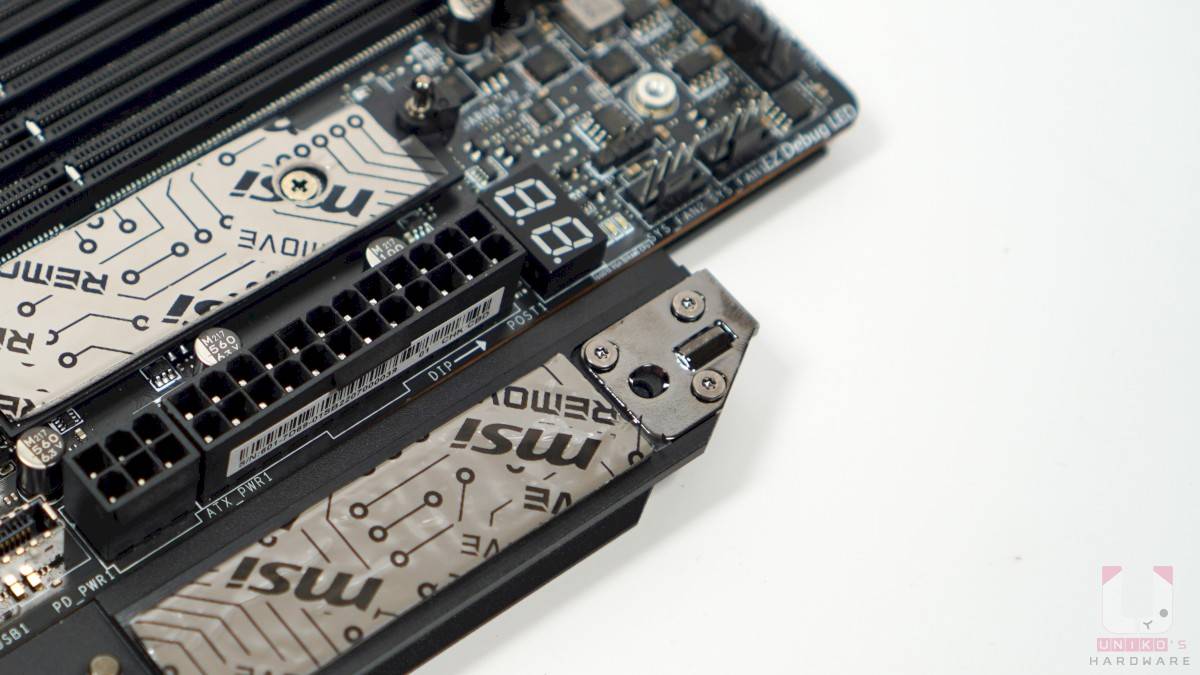

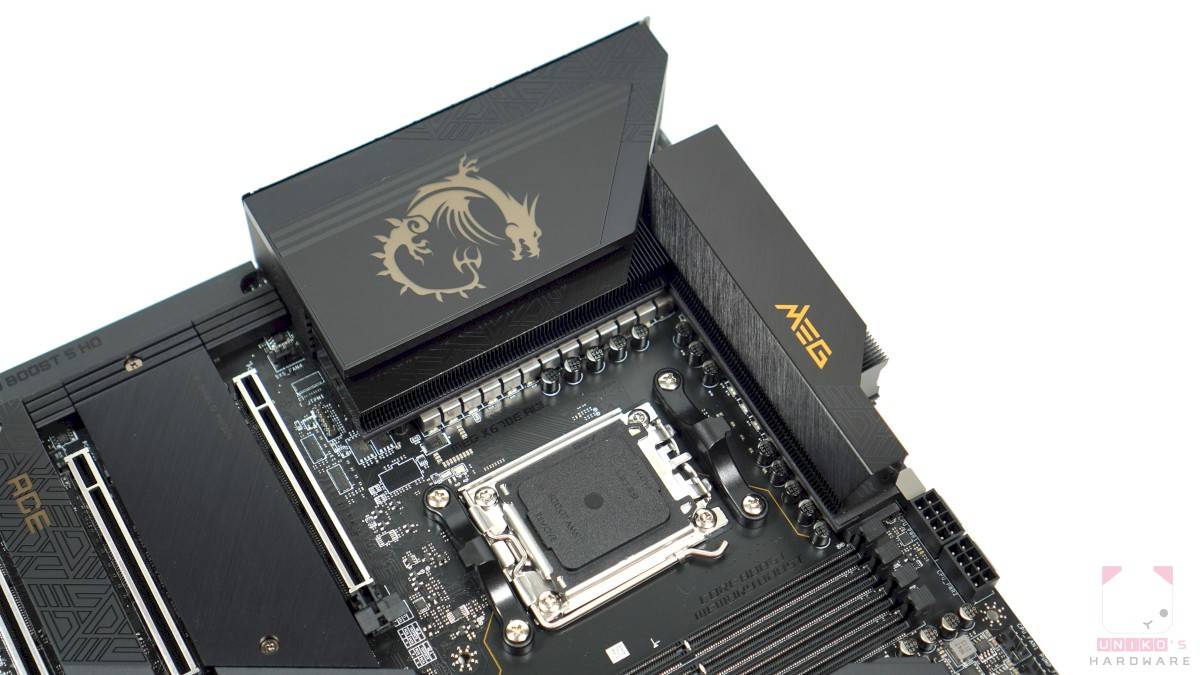

I/O 装甲延伸至供电散热器的上方,并在表面加入 MSI 龙腾图案。 CPU 供电散热改用散热鳍片的设计,取代以往的延伸式铝块设计,大幅提高散热表面积。

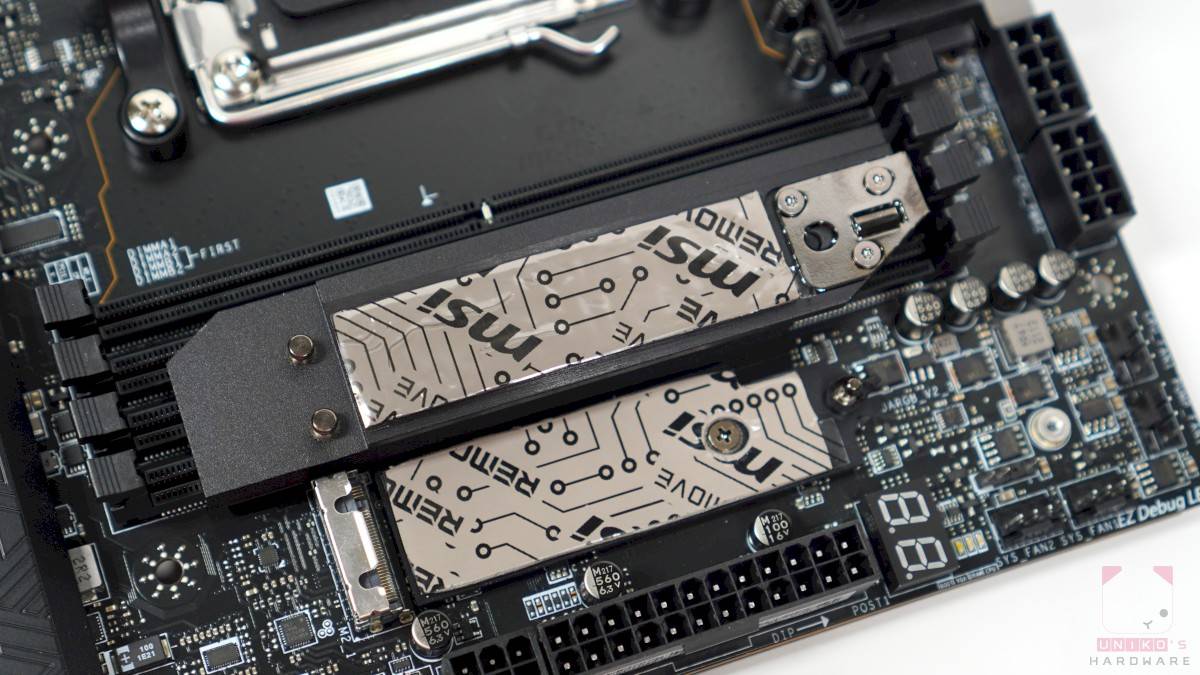

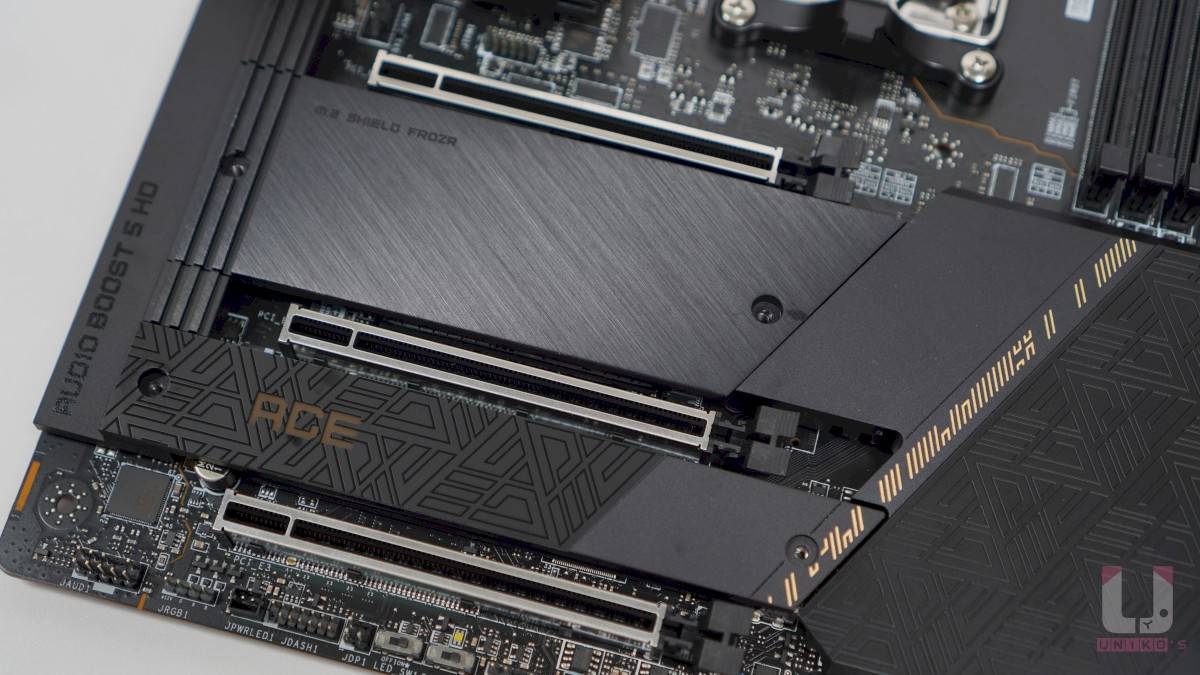

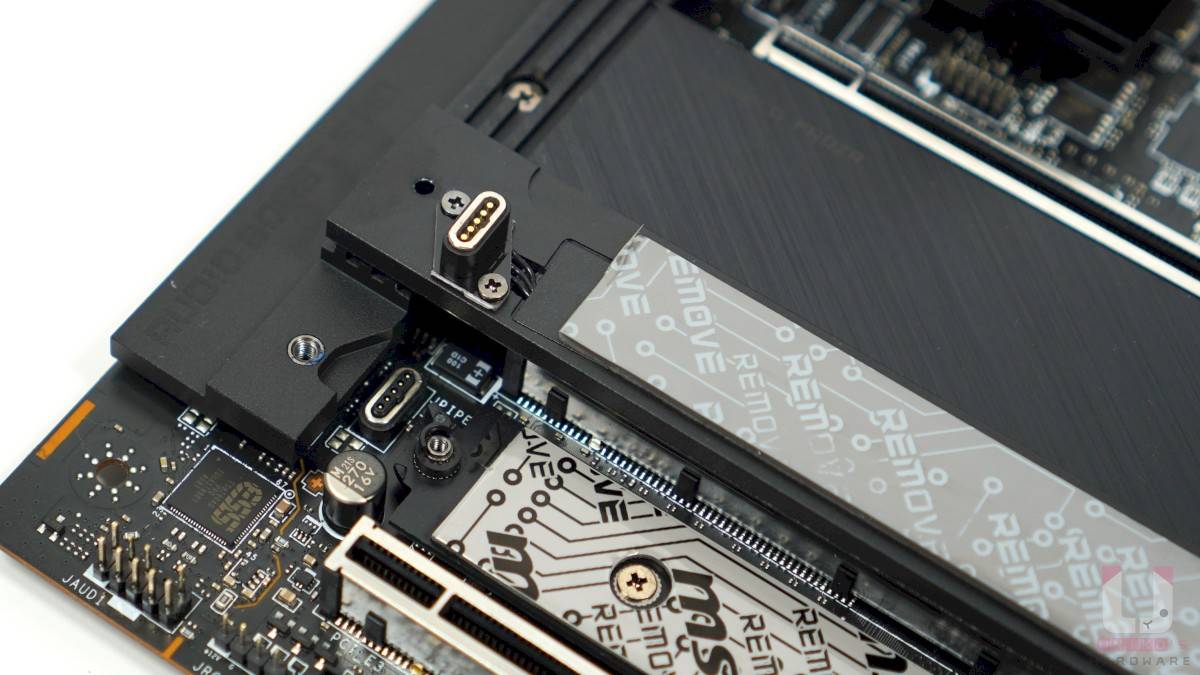

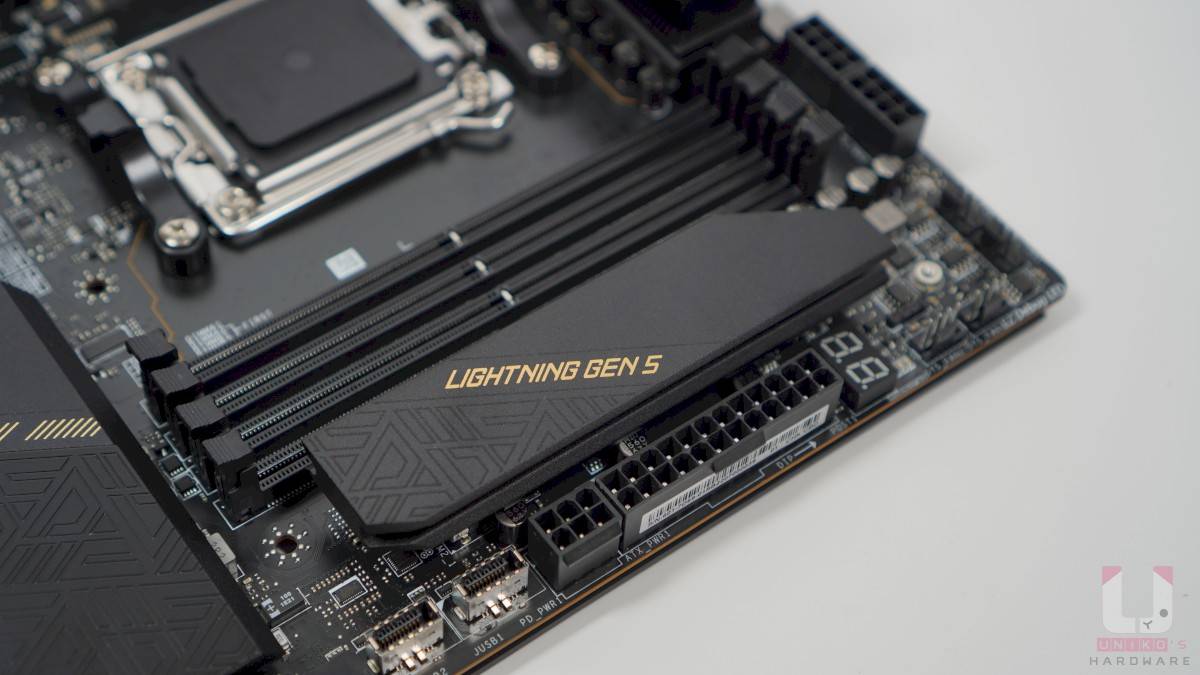

M.2 SHIELD FROZR 散热片、芯片组散热片和音效区域的护甲展示出MEG X670E ACE 的设计语言。 内存旁的M.2散热片使用全新的安装设计,以弹簧片设计实现无工具固定在M.2之上。 下方M.2散热片则是使用磁吸式设计实现无线连接的RGB灯效,散热片上的ACE三字可透光。
AM5 CPU

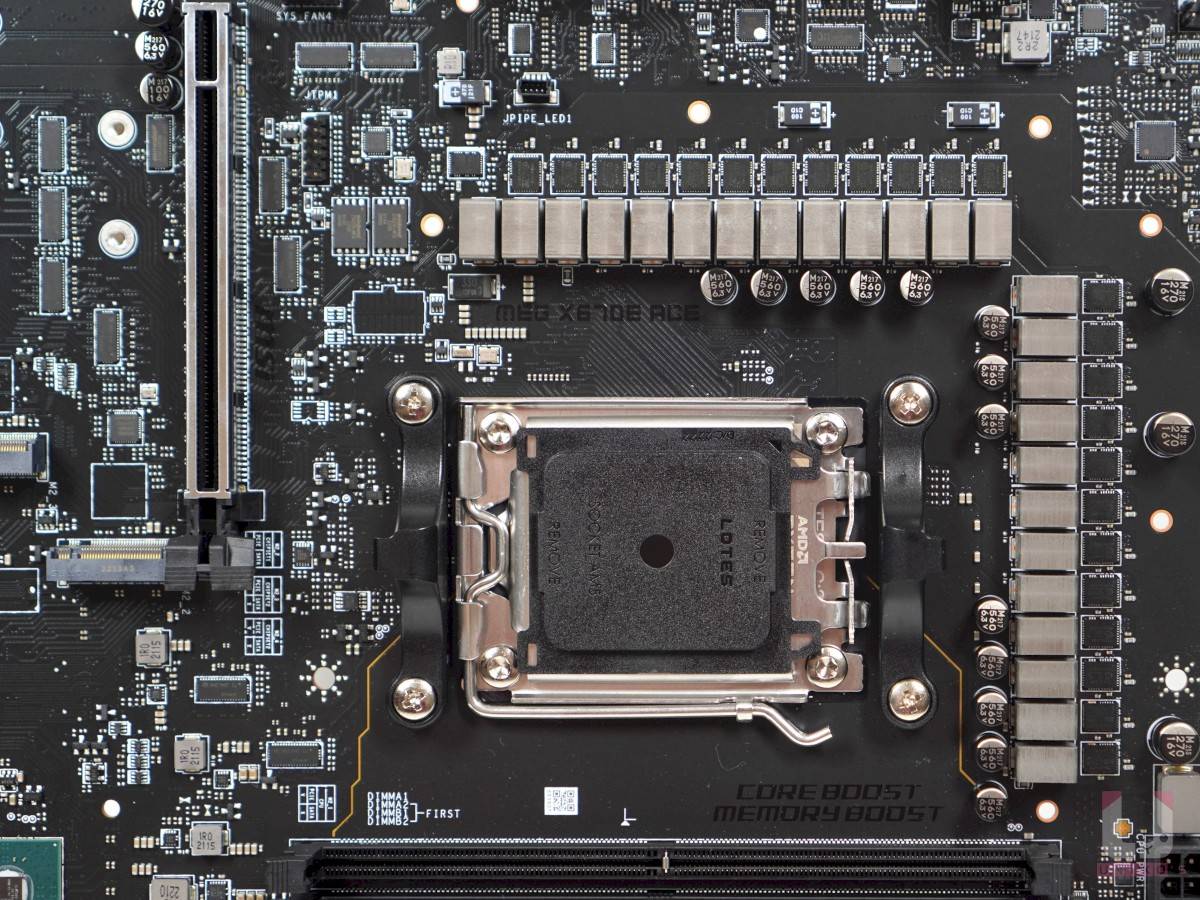

AMD 在AM5 平台上为RYZEN 7000 系列CPU 设计出全新的LGA 1718 CPU 插座,不再使用AM4 PGA的设计,以满足PCI-E 5.0和DDR5及更高功耗上限的CPU的需求。
AMD仍然保留自家的散热扣具设计作最大兼容,而使用螺丝固定散热器的用户须要自行向厂商申请或购买AM5专用扣具。
DDR5
4 根 SMT 插槽支持最高 DDR5 128G 容量,官方支持最高 6600 MHZ。

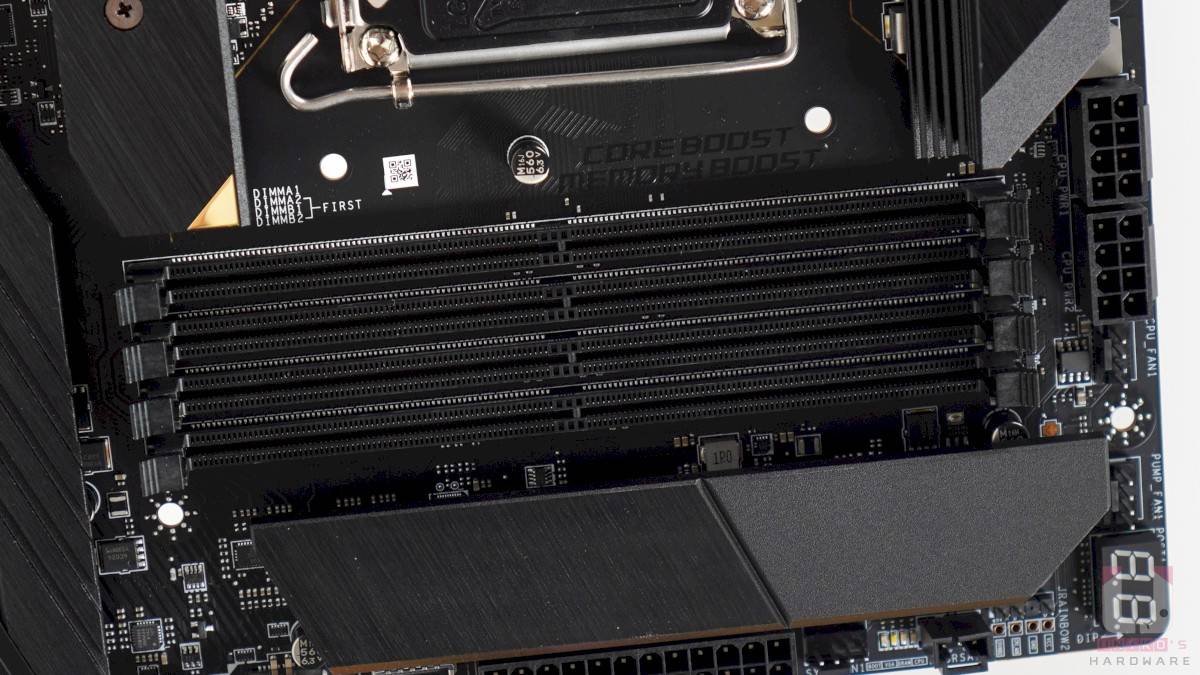

除错灯:D EBUG LED 和 EZ DEBUG LED 被设在内存插槽的右边,偏主板的右上方位置。
PCI Express 插槽

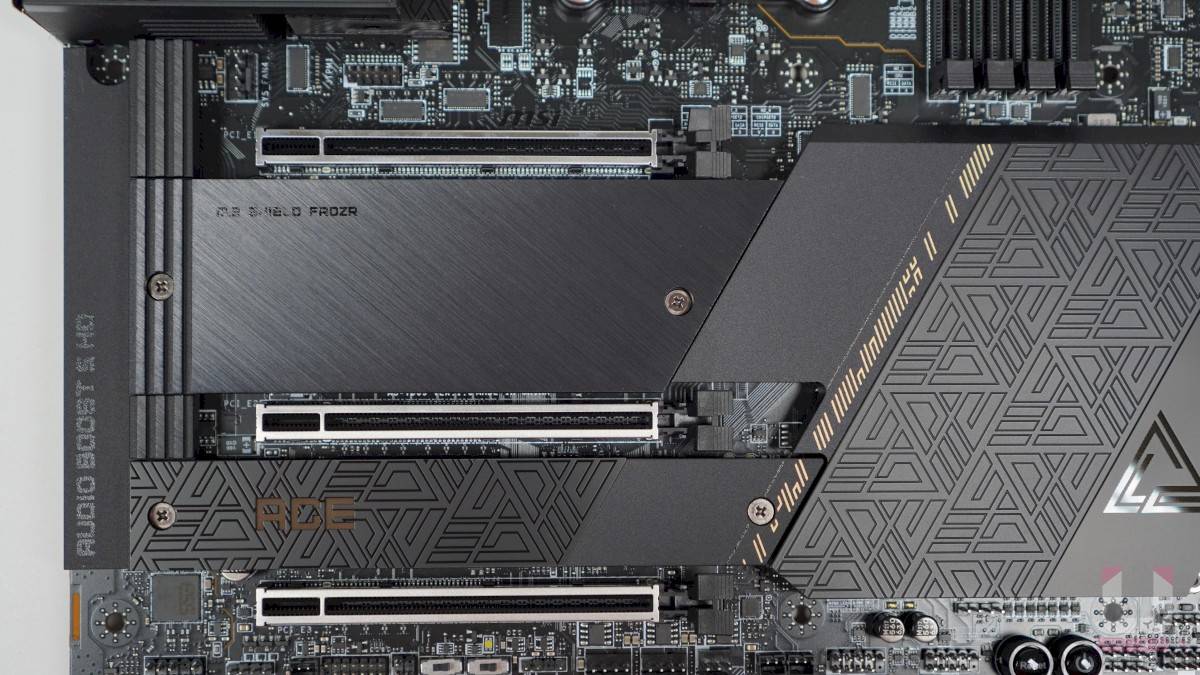

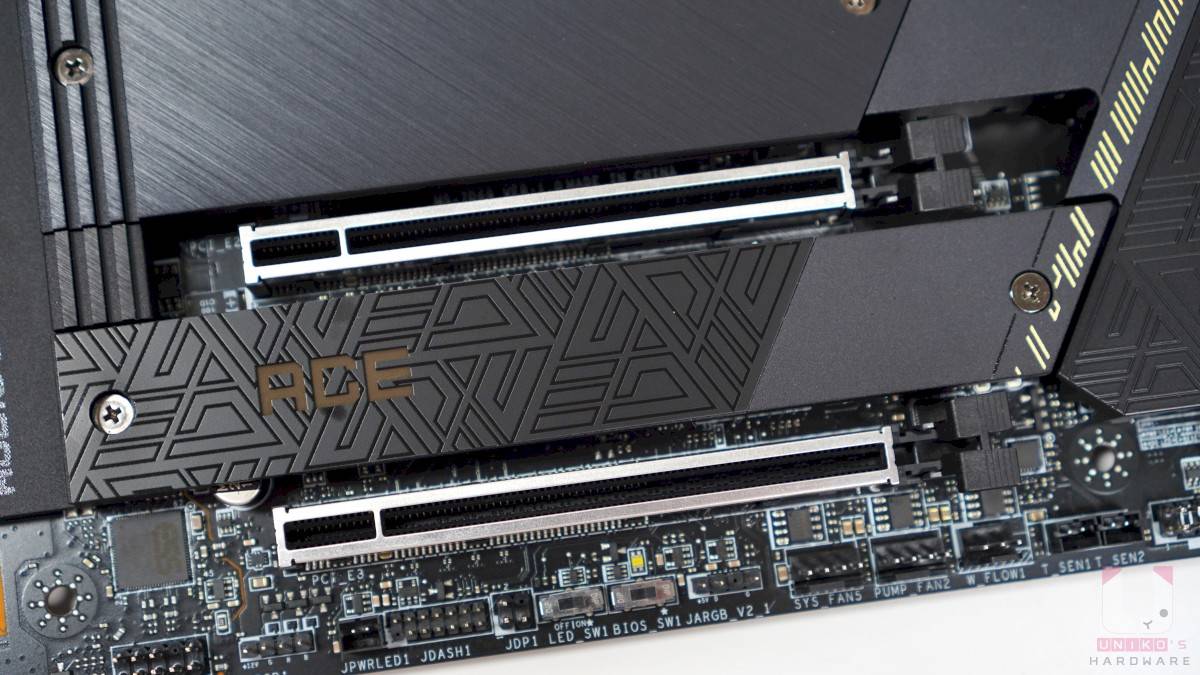

MEG X670E ACE 可能是唯一一款提供多达 3 根 PCI-E 5.0 X16 插槽的 X670E 主板。
- 第一根(PCI_E1)支持PCI-E 5.0 X16或X8 (与第二根共享CPU PCI-E 5.0 X16)。
- 第二根(PCI_E2)支持PCI-E 5.0 X8或X0(与第一根共享CPU PCI-E 5.0 X16)。
- 第三根(PCI_E3)支持PCI-E 5.0 X4,并独立于上两根PCI-E插槽,因为这是由CPU内的2组PCI-E 5.0 X4之一提供。
M.2 与 SATA 储存

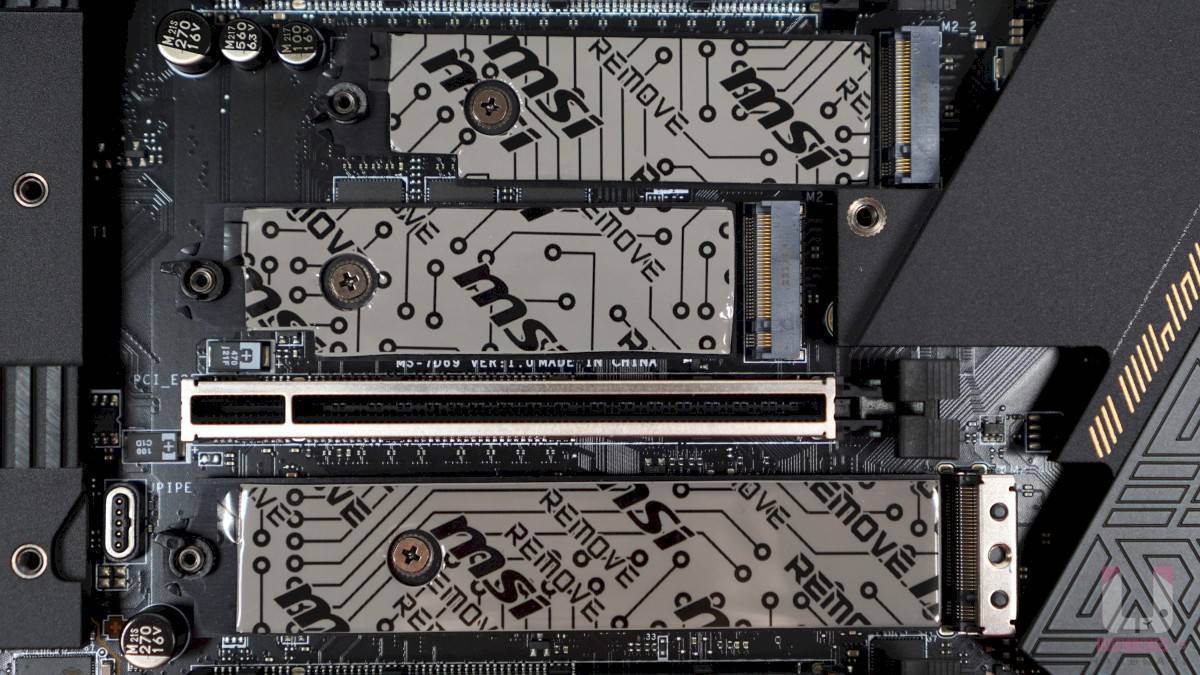

M.2 均配有专属的散热背板,各 M.2 插槽皆支持无工具固定 M.2 的 EZ CLIP 设计。
- M2_1 支持 PCI-E 5.0 X4,2280 / 2260。
- M2_2 支持 PCI-E 4.0 X4,2280 / 2260。
- M2_3 支持 PCI-E 4.0 X4,2280 / 2260。
- M2_4 支持 PCI-E 4.0 X4,22110 / 2280。

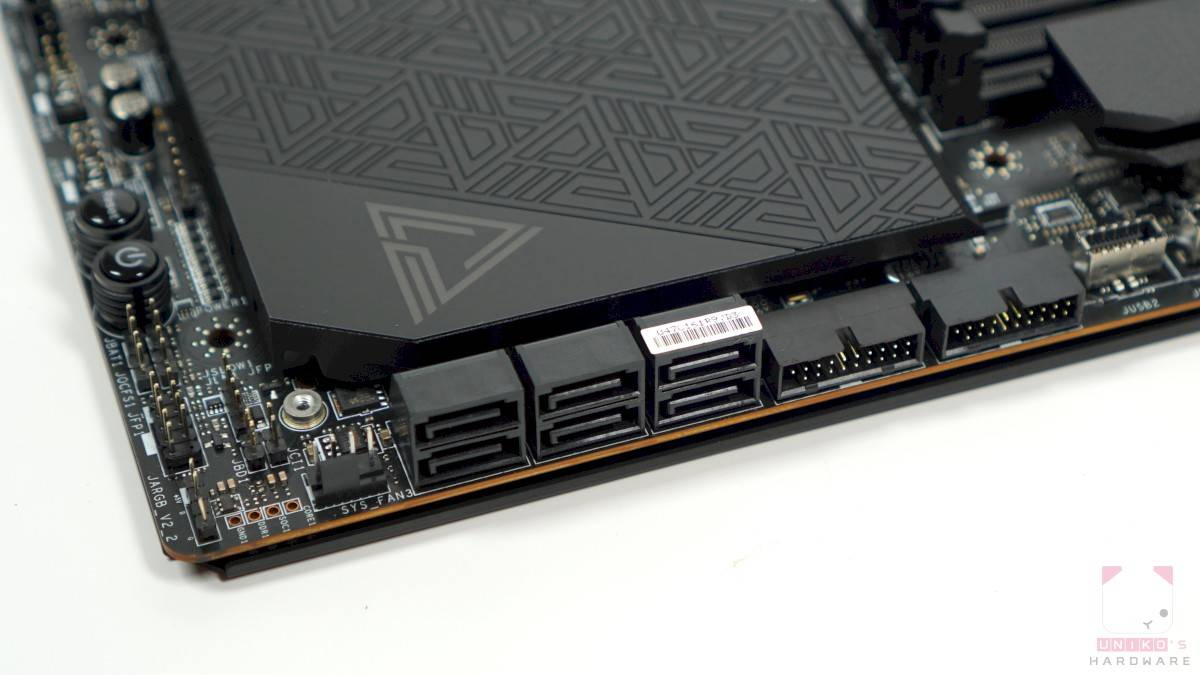

- 6 个 SATA 端口之中有 4 个是由芯片组提供,剩下 2 个由 ASMEDIA ASM1061 实现。

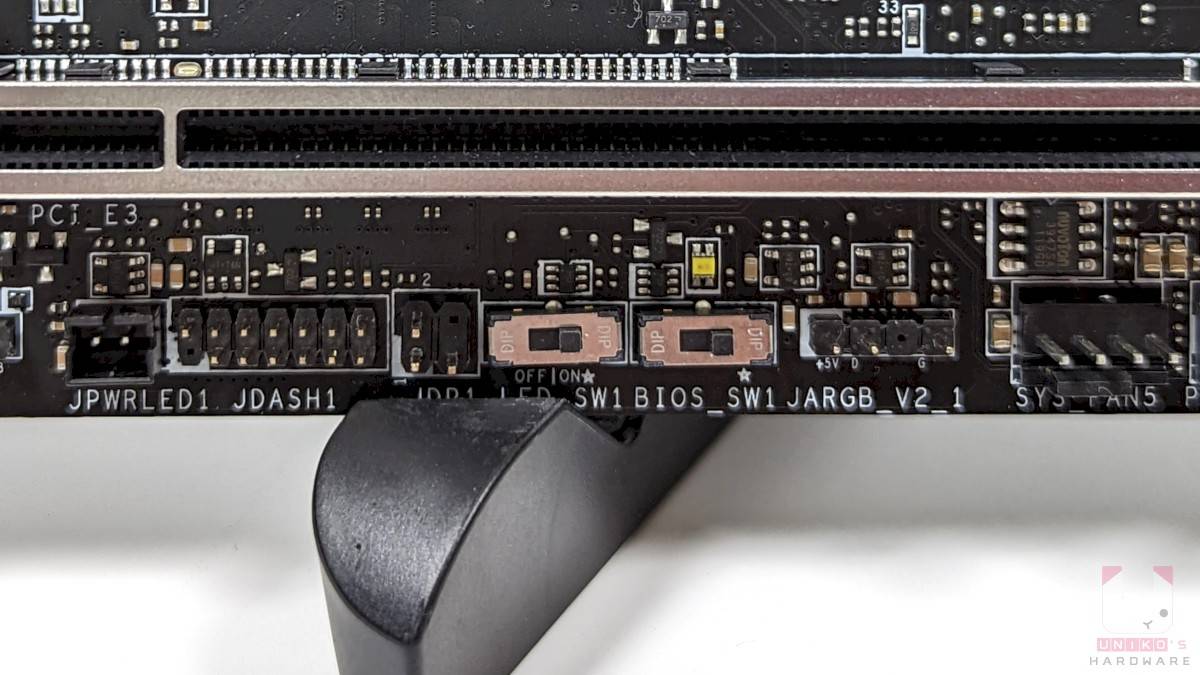

实体切换开关:主板下方中间偏左有2个实体开关控制灯效开关和BIOS切换。
前置USB3

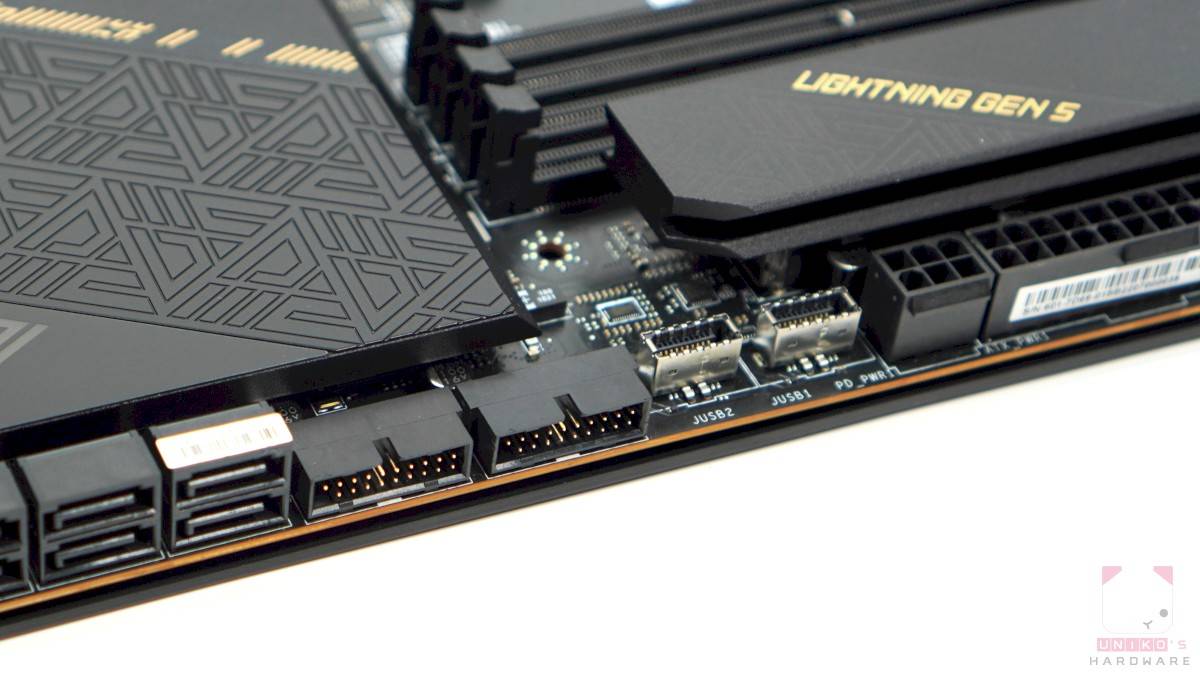

除了2个USB 3.2 GEN 1 19 PIN接口提供4个前置5Gbps USB外,MEG X670EACE更提供2个前置TYPE-C接口。 其中1个支持20Gbps及60W充电功能,须接上旁边的PCI-E 6-PIN输入,另1个TYPE-C支持10Gbps。

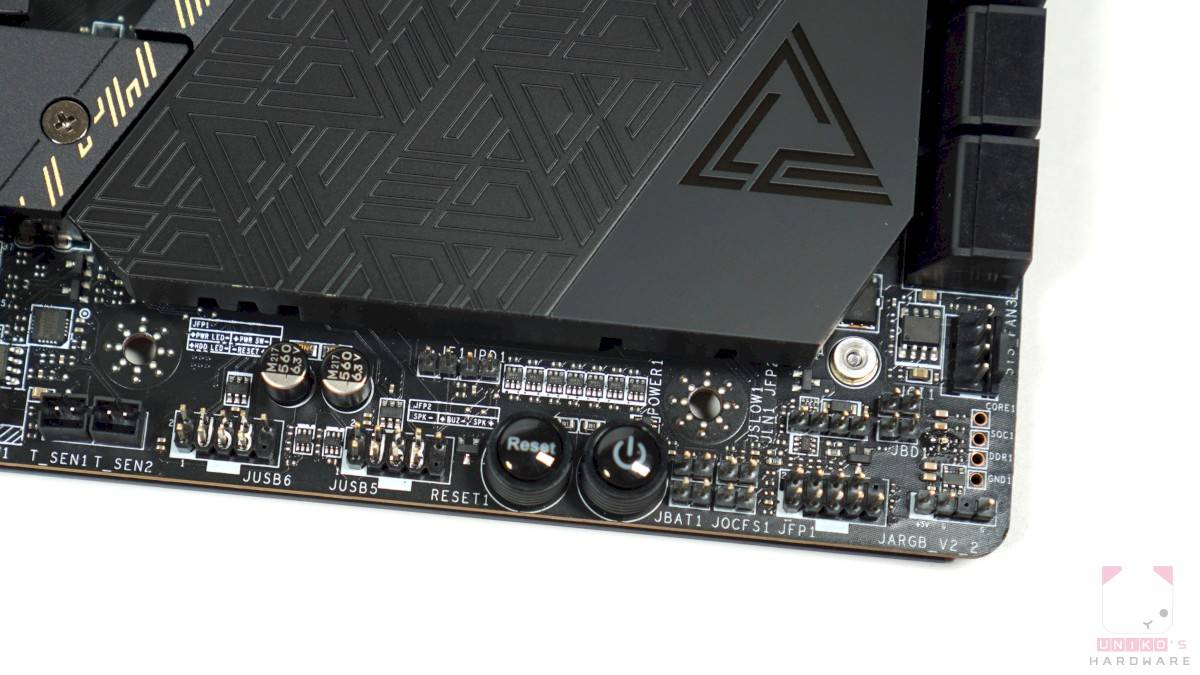

实体开关与电压测量点:主板右下方设有1个实体的开机和 RESET 开关,以及数个电压测量点 (CORE、SOC、DDR、GND)。
I/O 背后输出

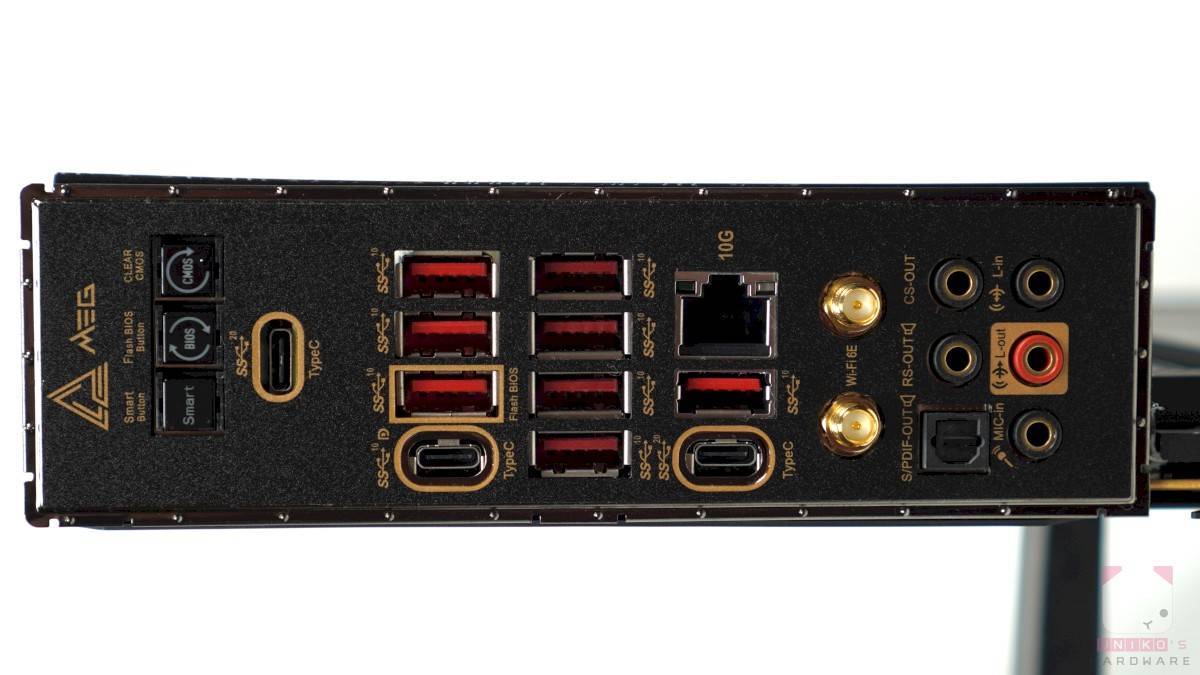

预先安装I/O上盖简化装机过程,这次还新增SMART BUTTON智能按键,支持重置功能、安全启动功能、加速风扇运转功能及LED控制功能。
- 1 个智能按键
- 1个BIOS更新插键
- 1个 CLEAR CMOS 按键
- 2 组 USB 3.2 Gen 2X2 Type-C 20 Gpbs
- 8 组 USB 3.2 Gen 2 Type-A 10 Gpbs (其中一个被指定为 FLASH BIOS 专用端口)
- 1 组 USB 3.2 Gen 2 Type-C 10 Gpbs,并设有 DP ALT 模式,最高支持 DP 1.4 4K 120HZ。
- 1 组有线网口 (10G)
- 无线网络天线接口
- 5 组音源孔
- Optical S/PDIF 输出音源孔
主板拆解介绍

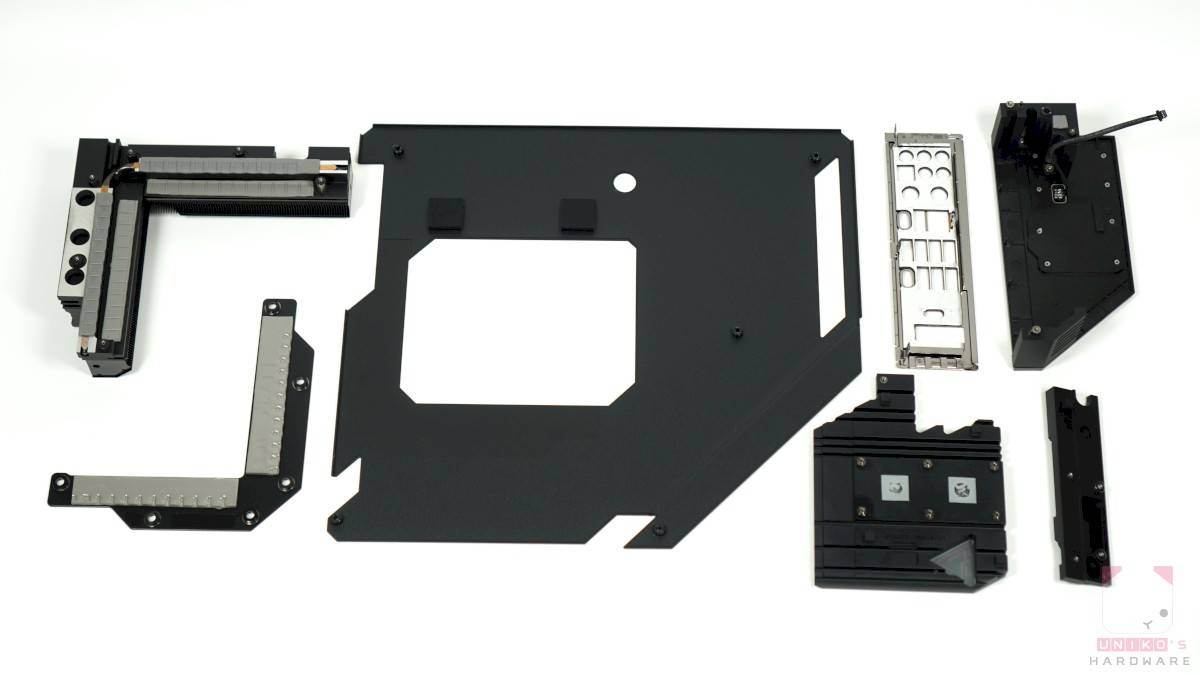

将供电散热片拆开后发现了5点有趣和新颖的做法。
- 微星改用技嘉常用但不再使用的做法,铜管不再贯穿散热器之中而改为直触所有供电模组。
- 在散热片底下微星刻意为主板上方的数个输入的固态电容开孔,善用每一寸空间扩大散热面积。

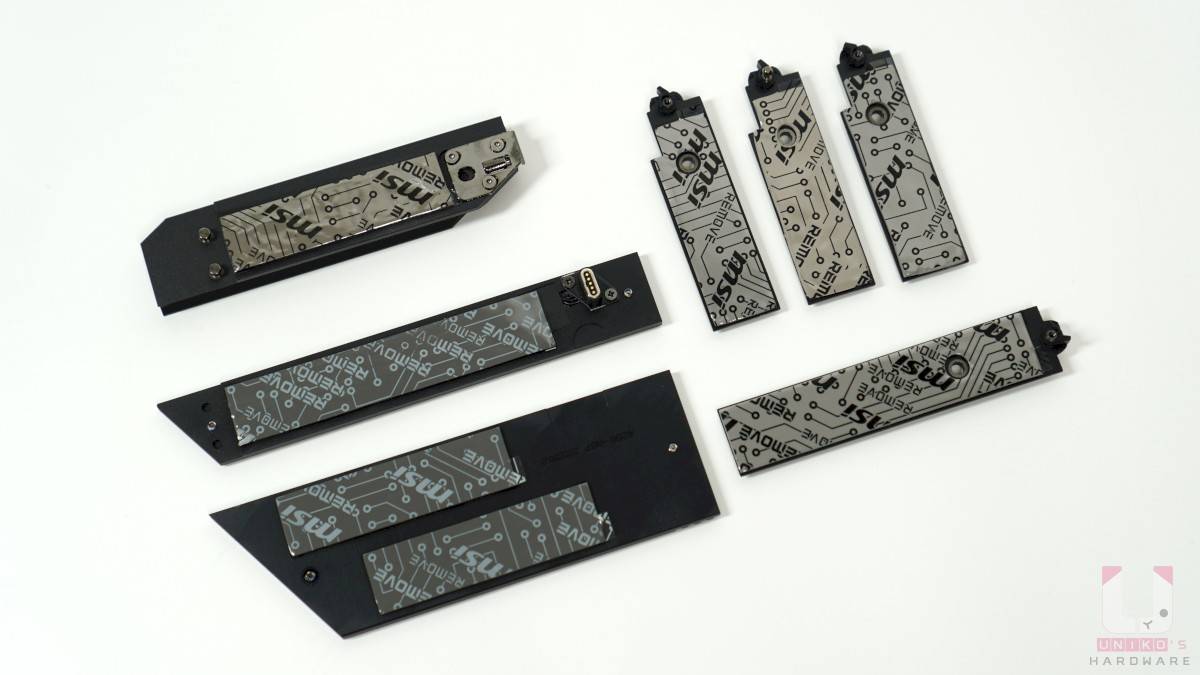

- 微星之所以能够做出无凹陷的散热背板,是因为在背板底下再使用了一块专供 MOSFET 背面用的小散热板,所使用的导热贴厚度大降但是被大背板覆盖。
- 微星终于在芯片组的散热上改用较薄的导热贴,大幅提高传热效率。
- 10Gbps 有线网络控制器芯片的散热器被整合在I/O 装甲之下,与主供电散热器分离,而背板上亦没有为该芯片提供背部散热
背板内有为 DDR5 内存插槽加入软垫以进一步保护 SMT 插槽,这是一整套用心且实用的设计,各项细节点满了,看来微星势要在散热上争夺板厂第一。

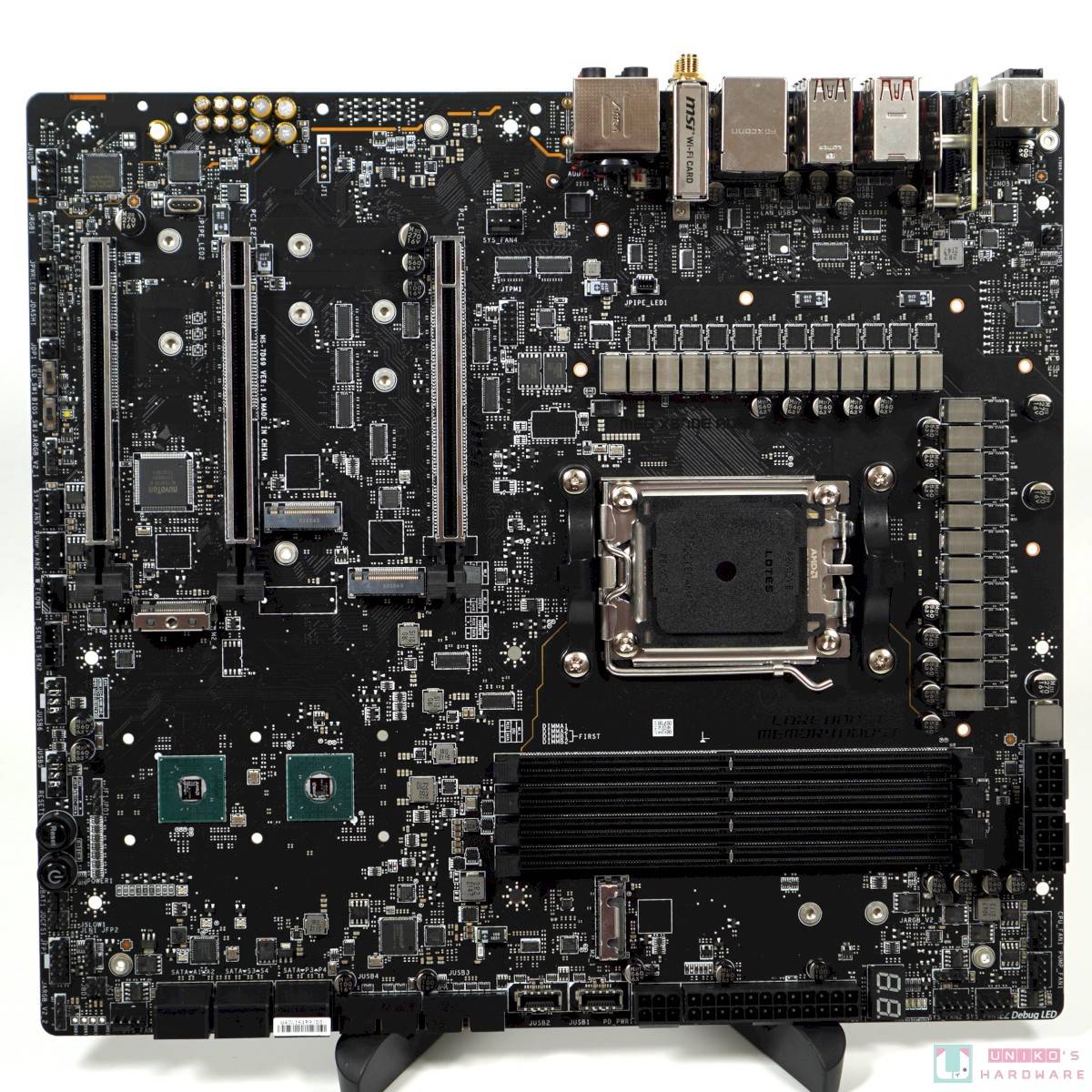

277MM EATX 裸板全貌中,最震撼的地方不是22 + 2 + 1 的供电模组,而是多颗 PCI-E 切换芯片和中继器芯片,一共 11 颗,在主流平台上前所未见。
22+2+1 供电设计
22+2 + 1 的豪华供电设计,数量上比华硕ROG MAXIMUS X670E HERO、技嘉X670E AORUS MASTER 更多,仅次于华擎的 X670E TAICHI。
VCORE + VSOC + VMISC 供电细节

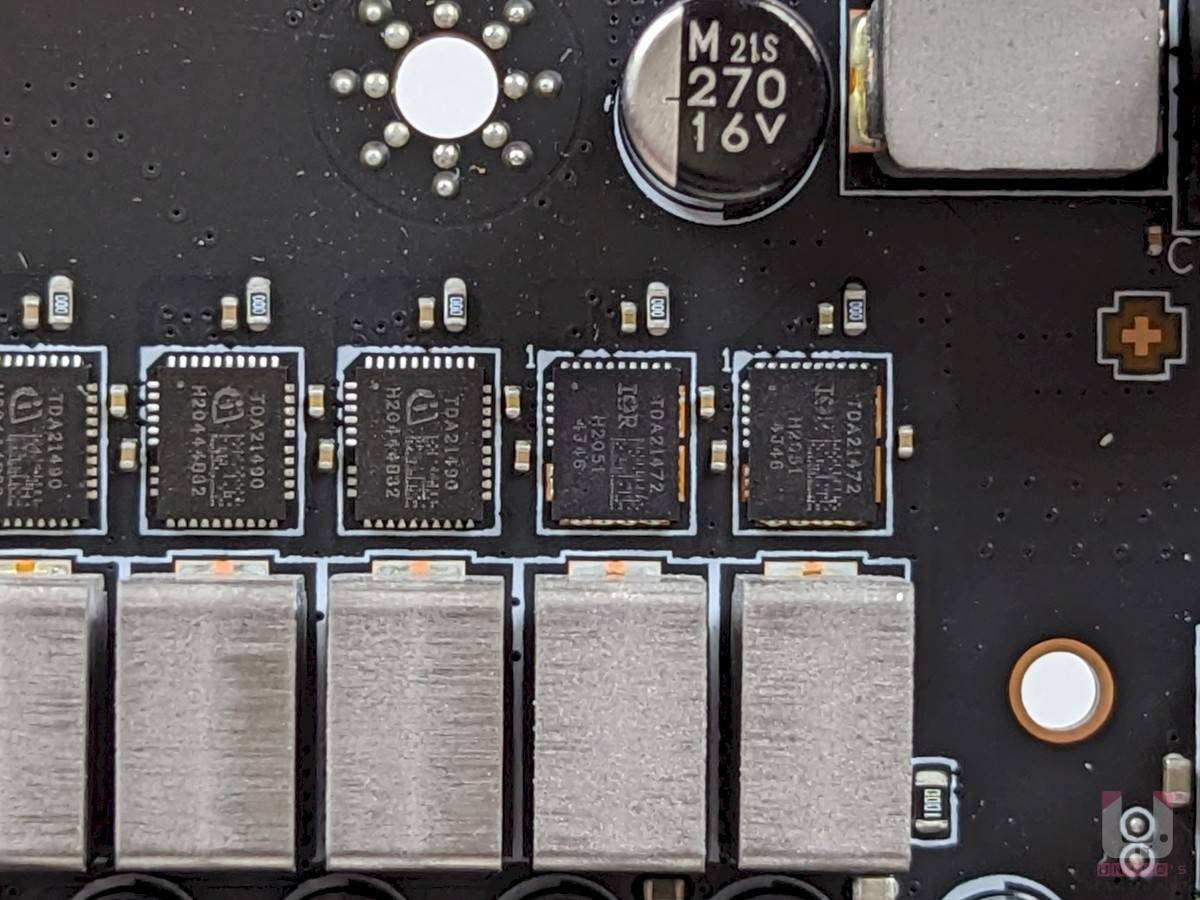

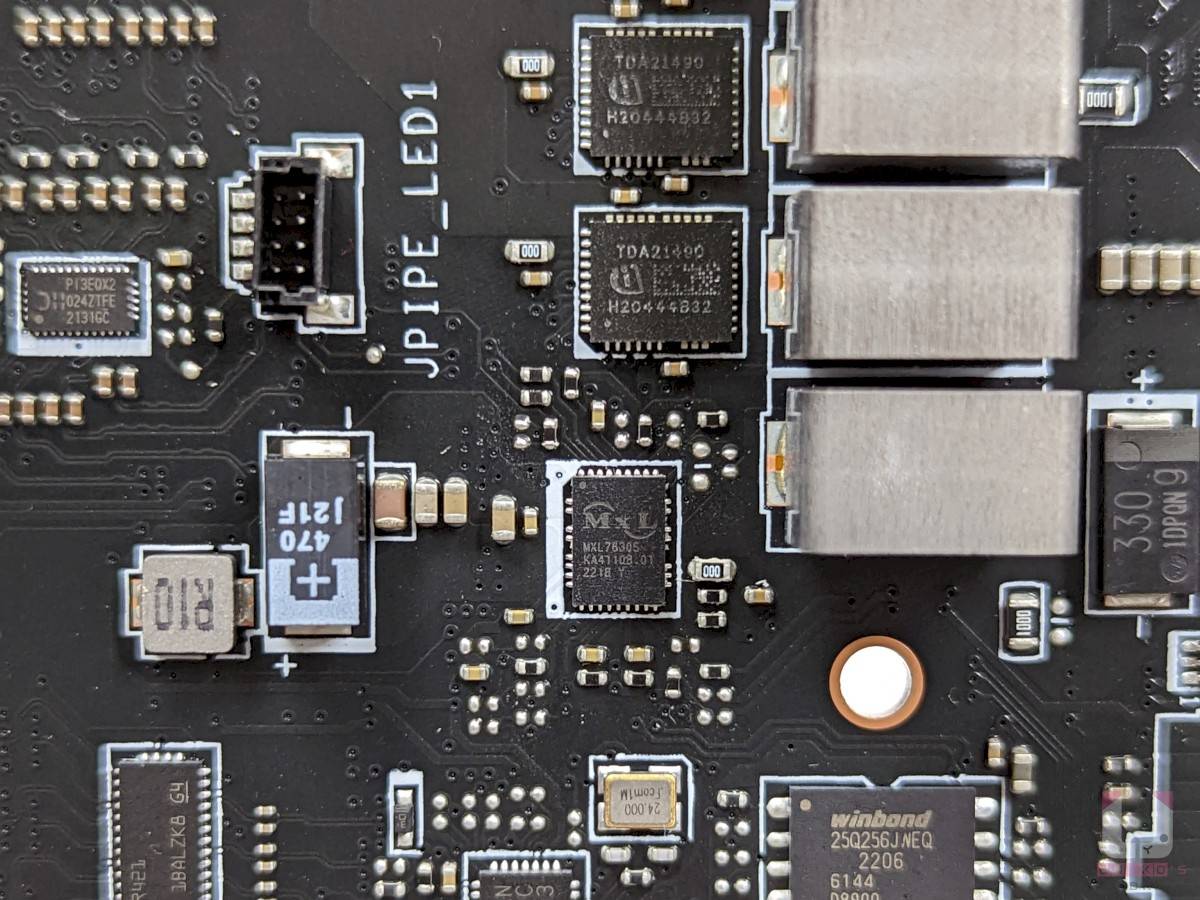

- VCORE 采用 22 颗 INFINEON TDA21490 90A 一体式供电模块。
- VSOC 采用 2 颗 INFINEON TDA21472 70A 一体式供电模块。
- VMISC 采用 1 颗 MAXLINEAR MXL7630S 30A 供电连降压控制的一体式模块。
主供电PWM控制器是INFINEONXDPE192C3,微星DUET RAIL设计意味这里应该是以11+2 PWM的模式并联控制22颗VCORE供电模组及直连控制2颗VSOC,后者除非只使用了1组PWM并联控制2颗VSOC(PWM芯片旁边只有12颗沙漏? )。

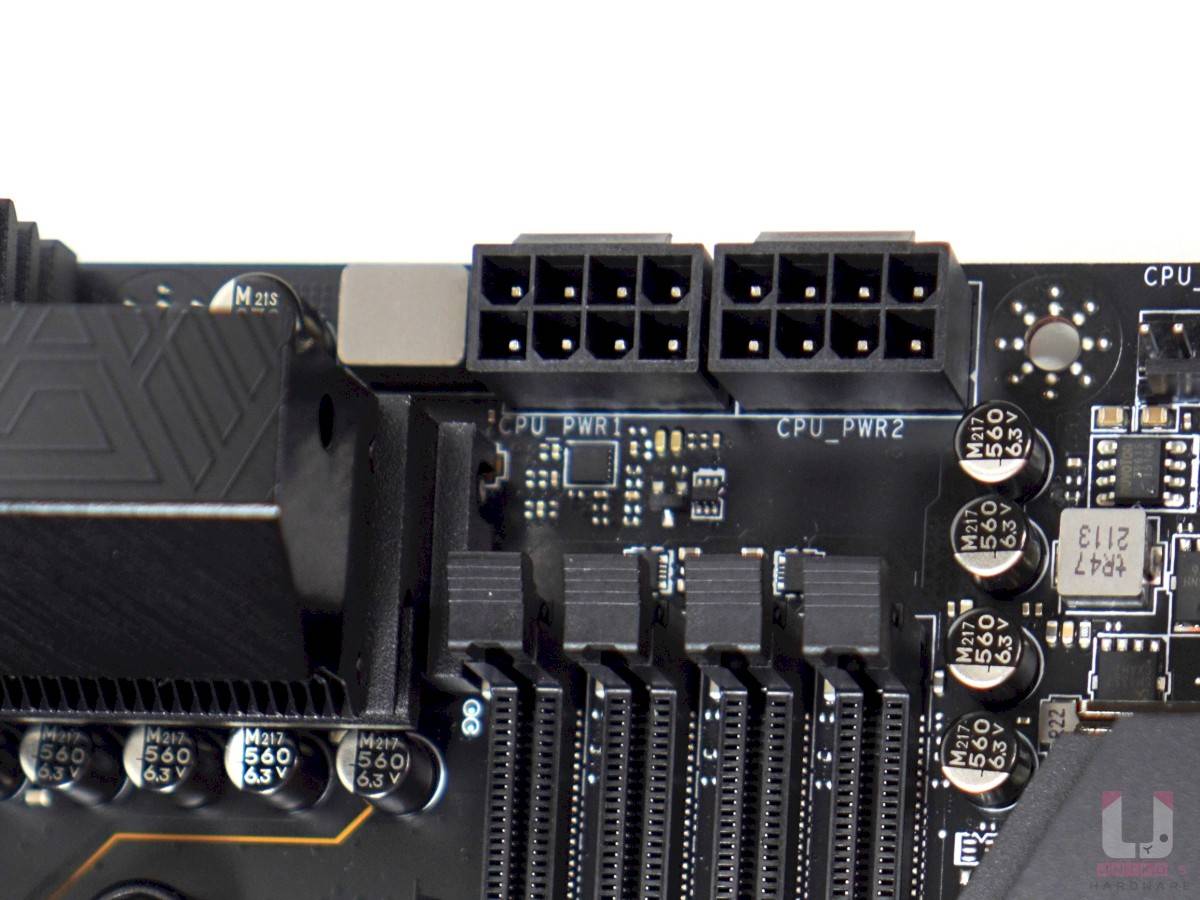

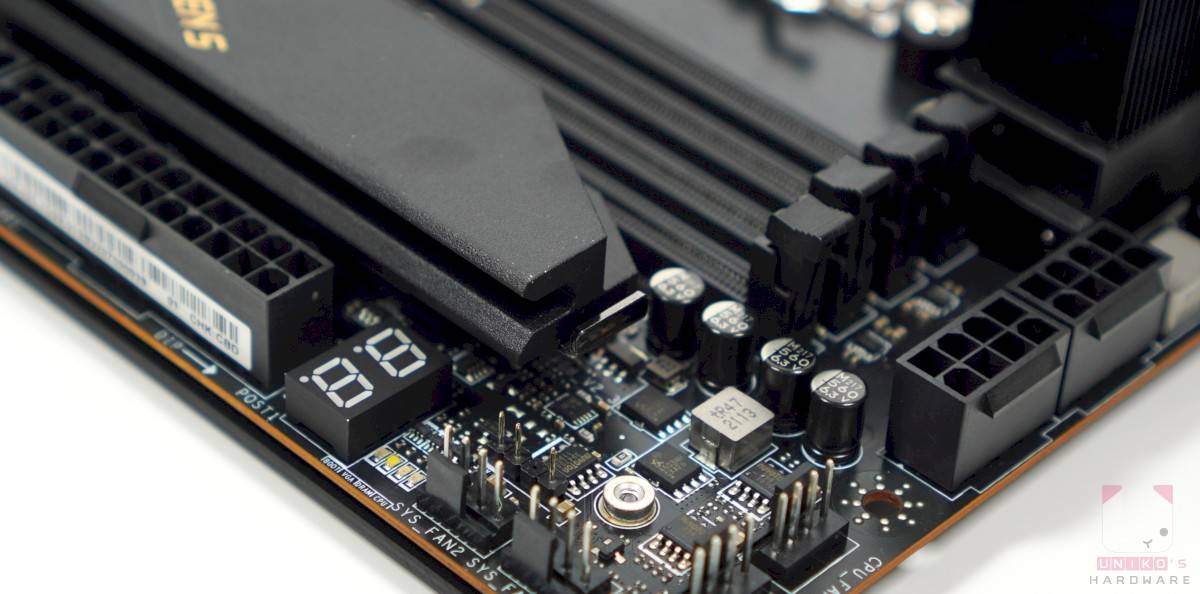

双 EPS 8-PIN 电源连接器,配有 1 个电感辅助。 微星刻意将 EPS 8-PIN 放到内存插槽上方,对于机壳背部走线有要求的用户来说,这种设计令电供的 EPS 线材走法更具弹性。
其他供电设计

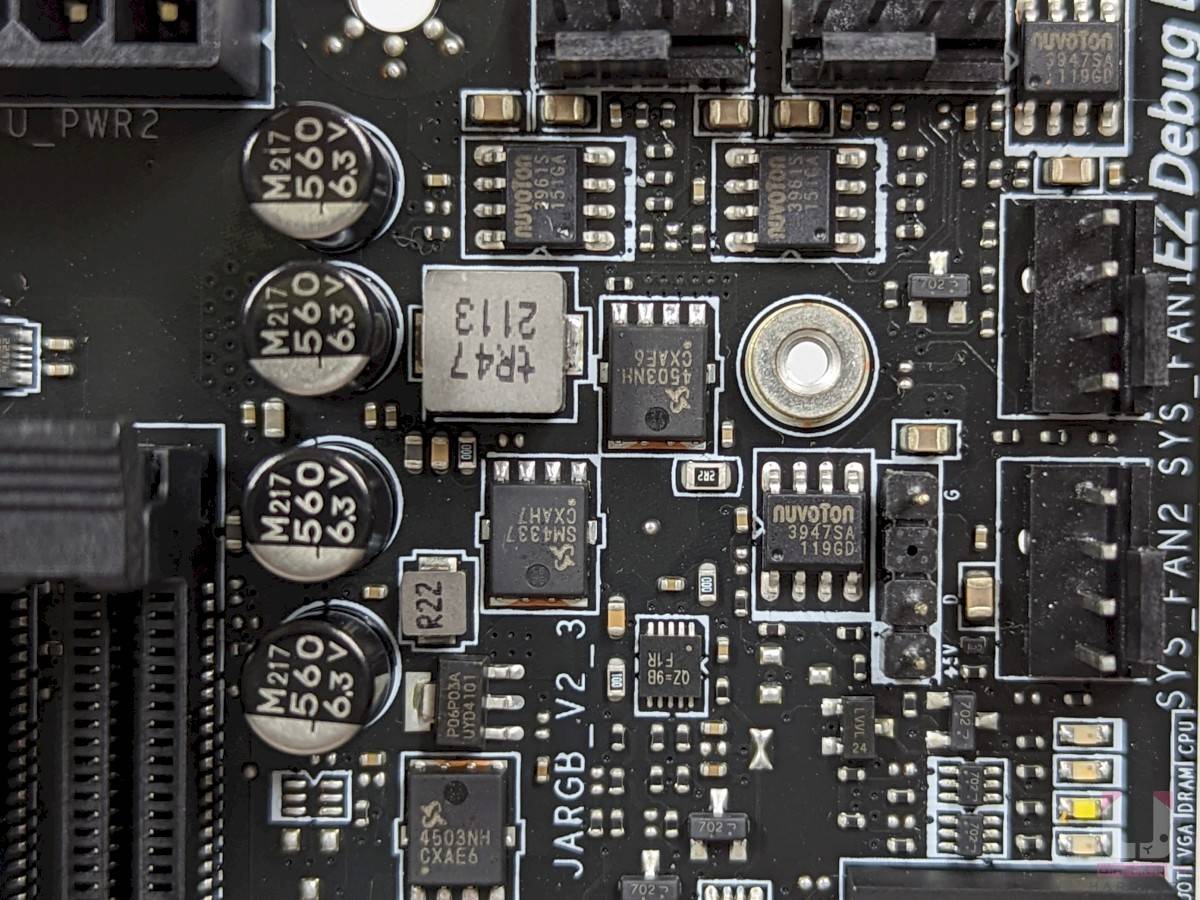

这应该是AMD CPU的内存相关的供电设计。
- 单相降压转换芯片 RICHTEK RT8125H (QZ=),直连控制 SINOPOWER SM4503 和 SM4337。

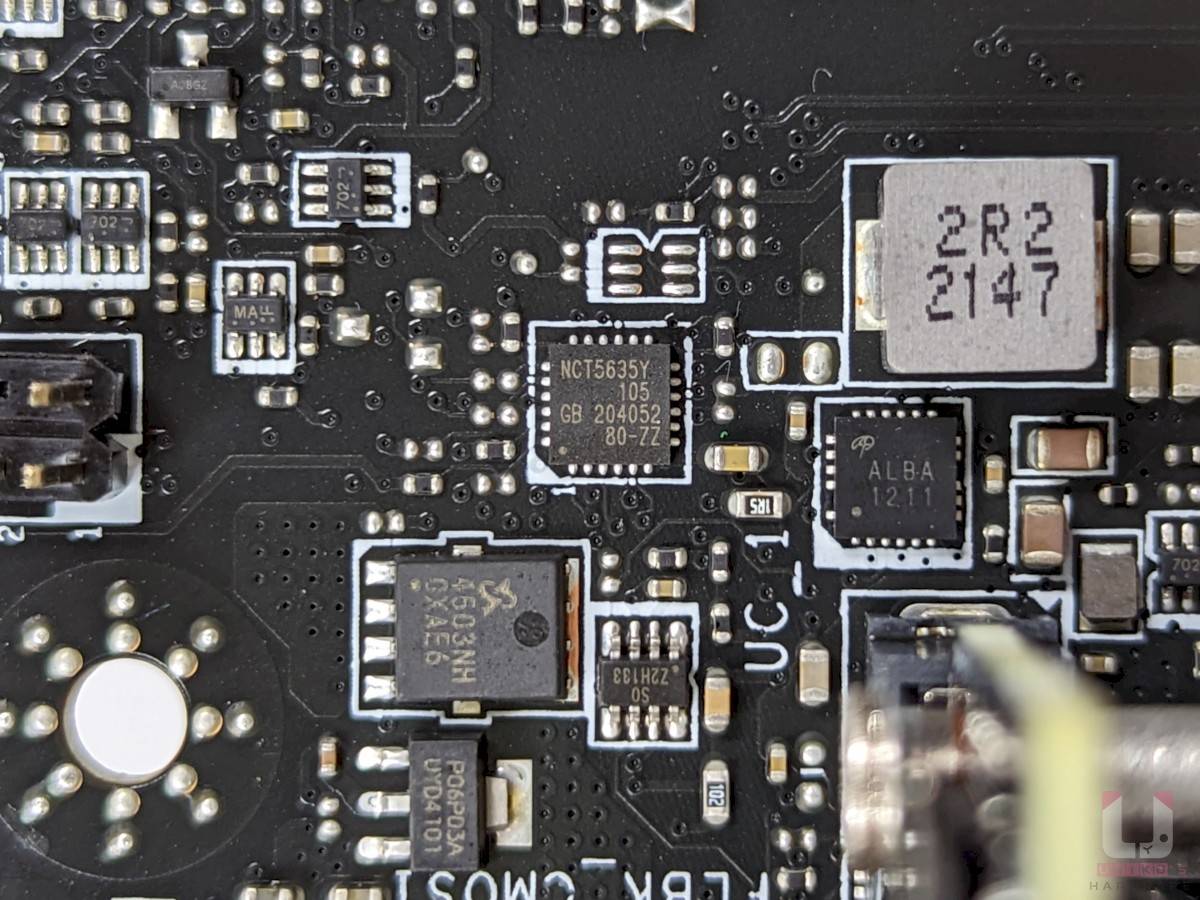

- 微星主板甚少使用多于一款的风扇控制器芯片,NUVOTON NCT3947SA 与 NCT3961S (微星常用)。

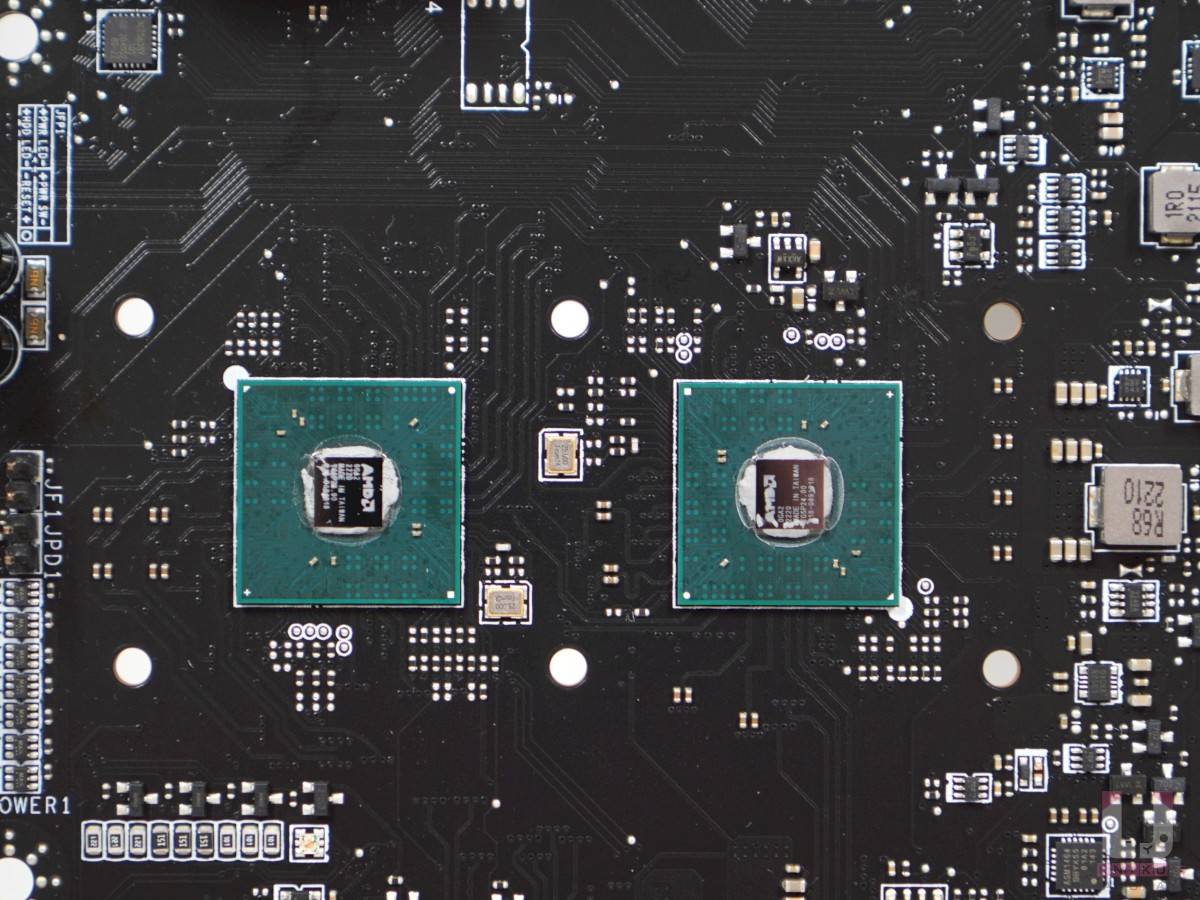

X670E 双芯片组
- 由两颗芯片组组成X670E,各提供12组PCI-E通道(8组PCI-E 4.0+4组PCI-E 3.0)。
- 因为串连的缘故(PCI-E 4.0 X4),X670E主板的芯片组设计最终只能提供20组PCI-E通道作扩充。
BIOS 与更新

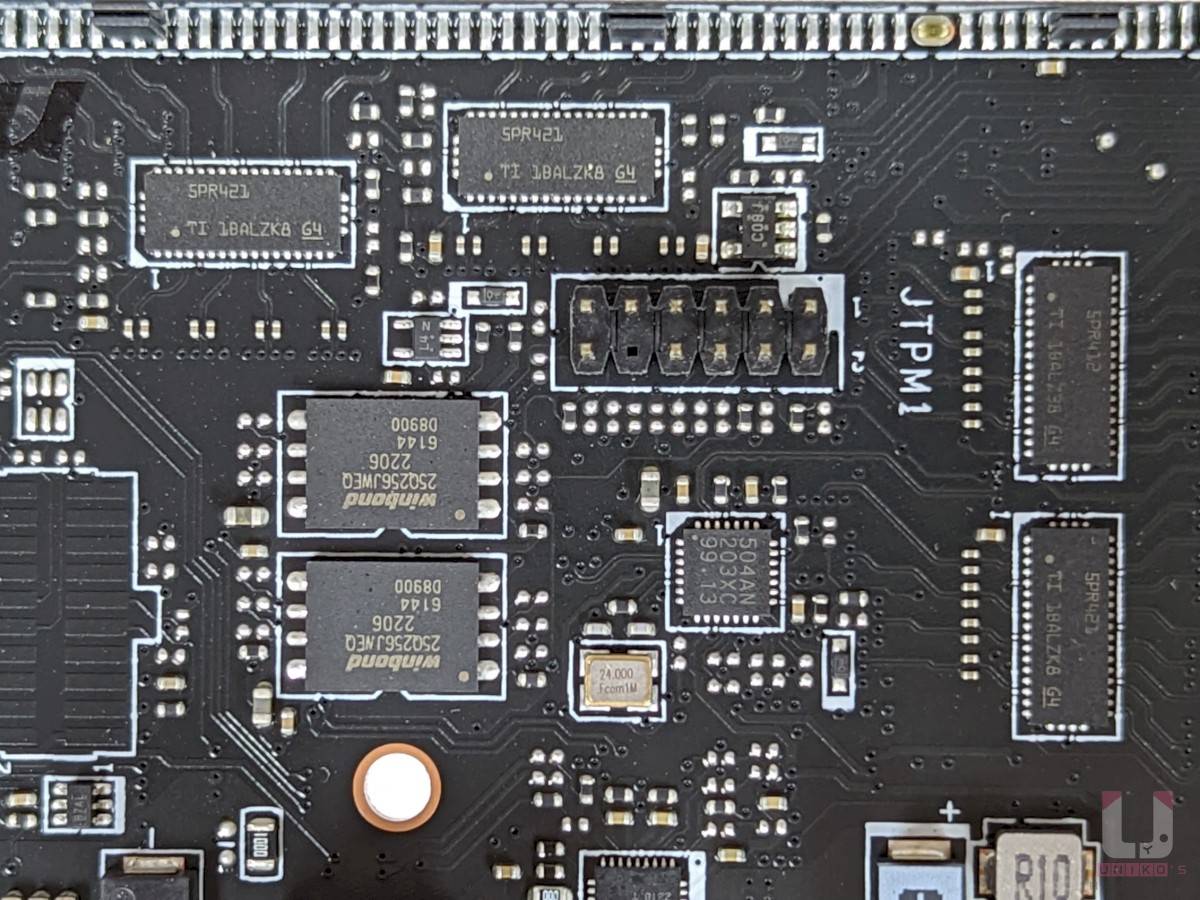

- 使用2颗WINBOD 25Q256JW芯片,提供双BIOS支持。
- 504AN 芯片应该是负责执行免 CPU 盲刷 BIOS 的功能。

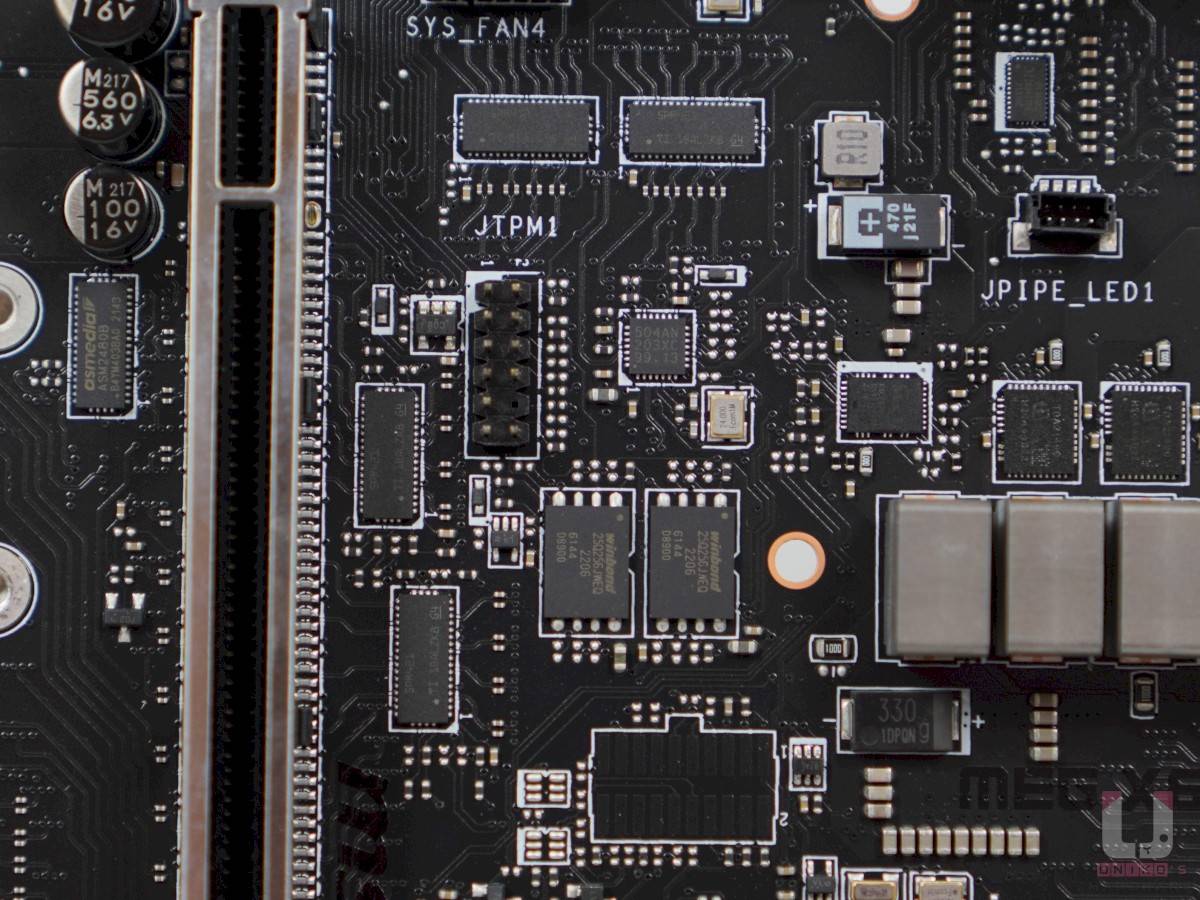

- 附近亦有 1 个 JTPM1 端口,以 CPU SPI 通道同时连接 BIOS 芯片。
SUPER IO

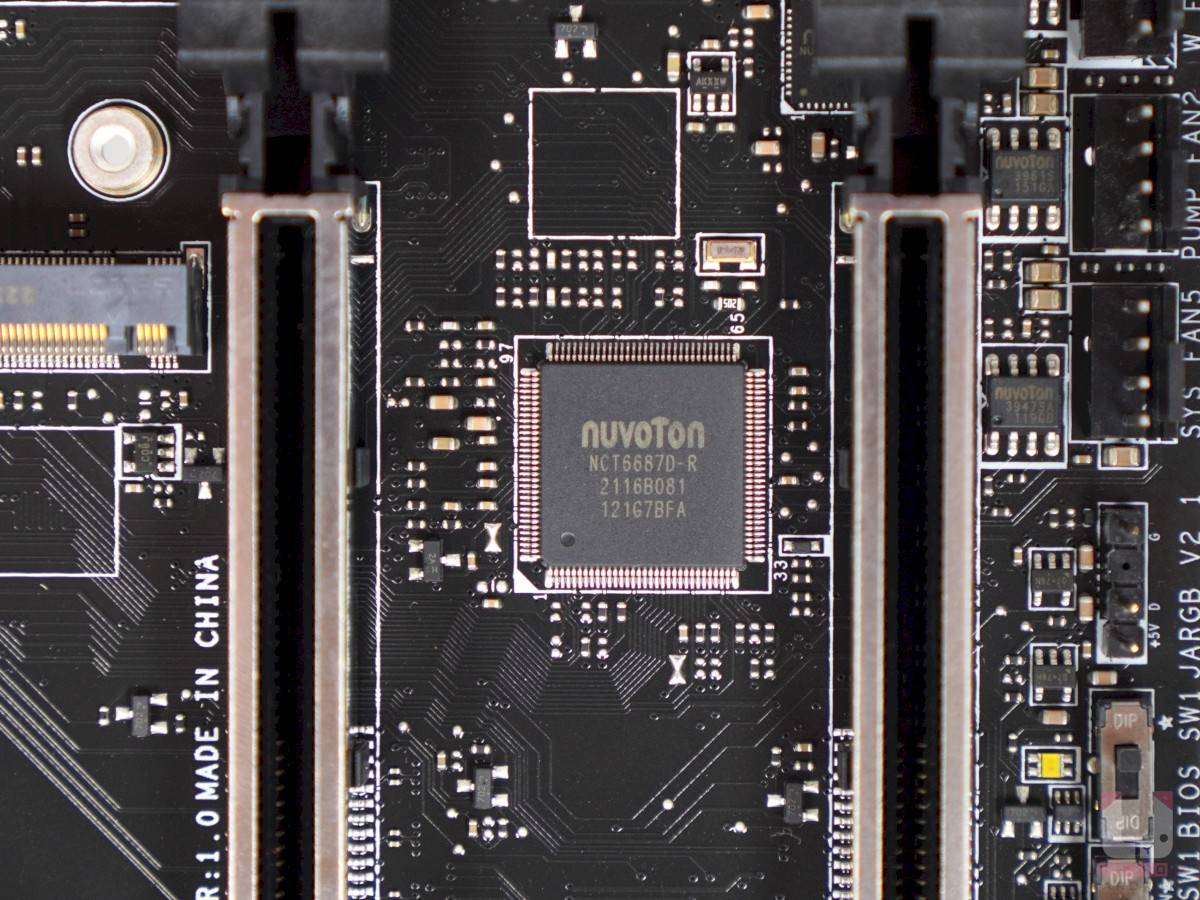

- NUVOTON NCT6687D-R 监控芯片,实时监测多项电压数据和温度数据等等。
SATA

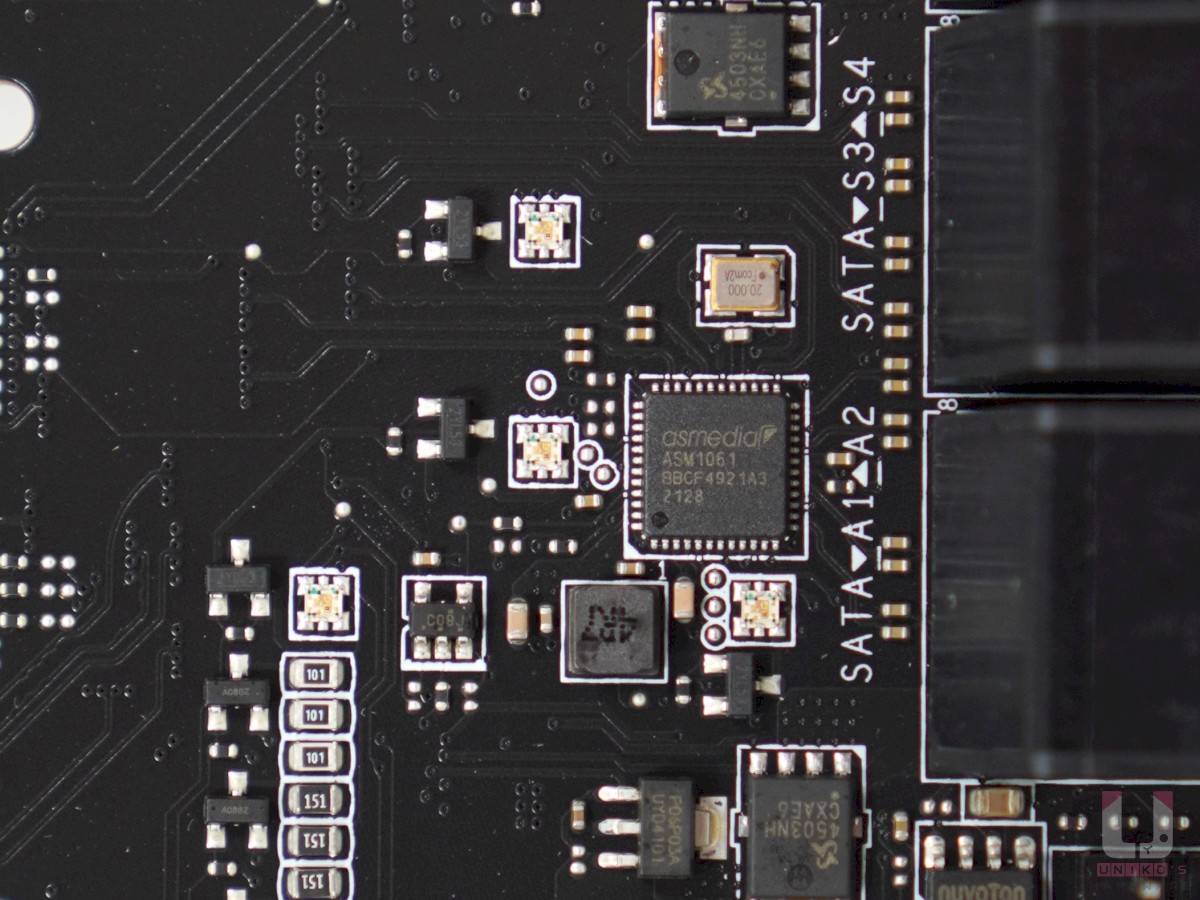

- ASMEDIA ASM1061芯片,以PCI-E 2.0 X1提供2个SATA 6G端口(SATA A1与SATA A2),不支持RAID功能。
前置USB3

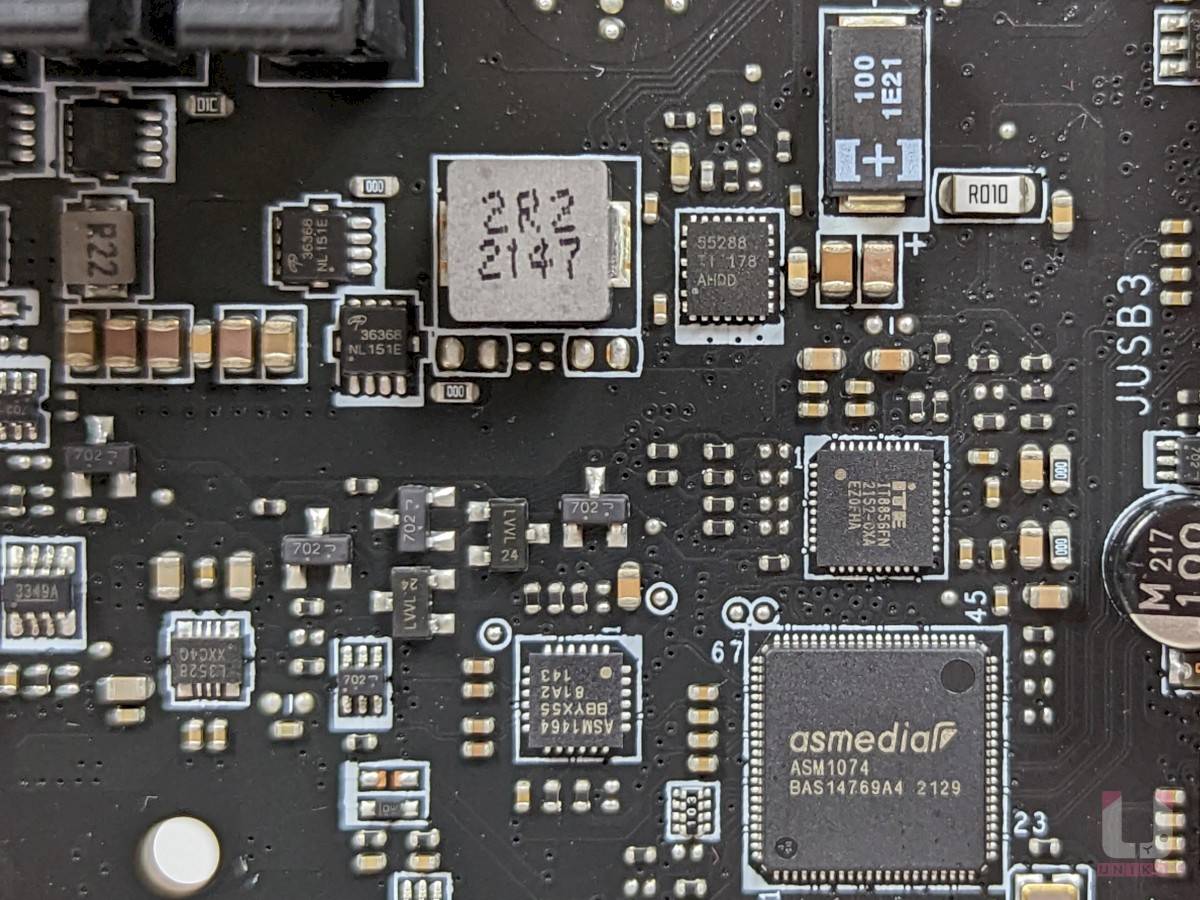

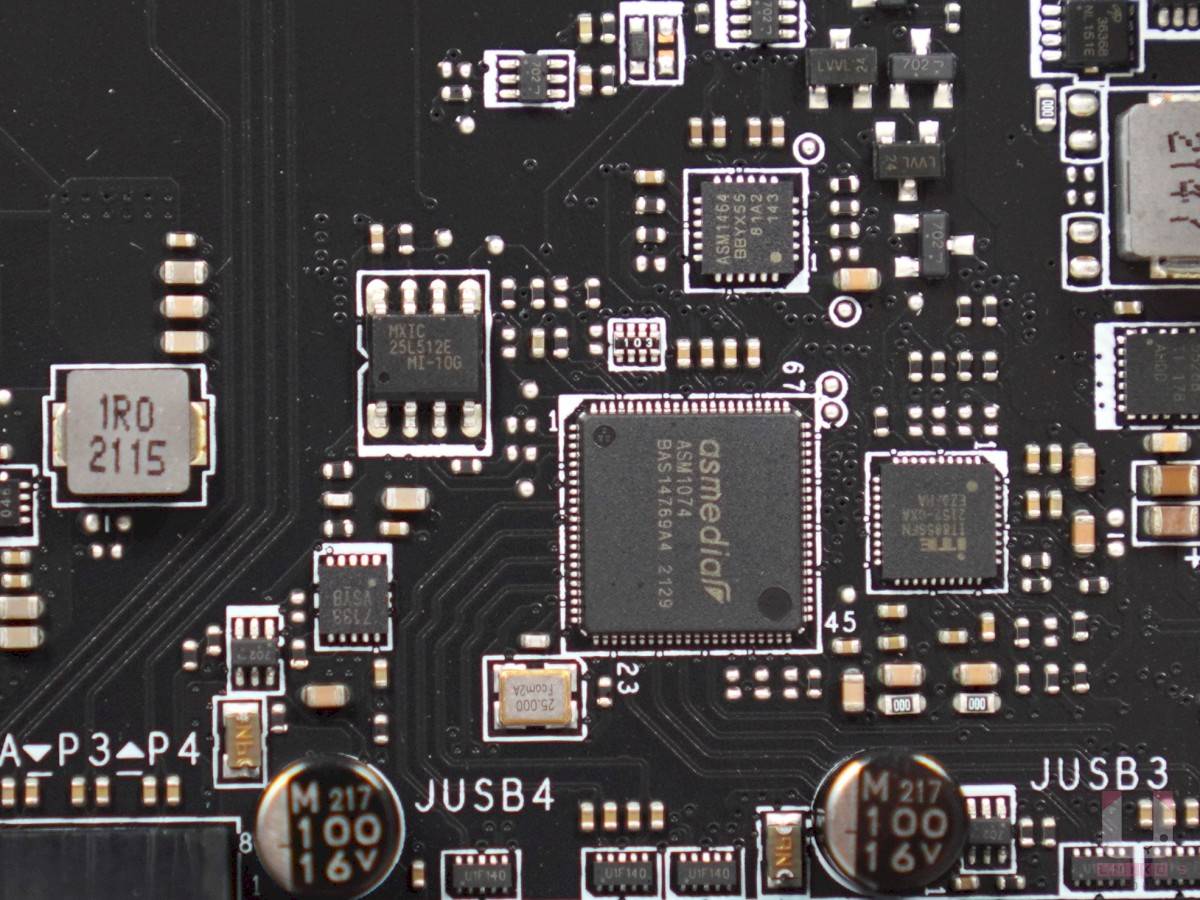

- ASMEDIA ASM1074 芯片配上 1 个 MXIC MX25L512E 芯片,以 1 个上行 USB 5Gbps 扩充 4 个下行 USB 5Gbps。
- 还有1个ASMEDIA ASM1464芯片为USB 5Gbps提供中继功能。
- 前置 20Gbps TYPE-C 60W 的快充功能由 TEXAS INSTRUMENTS TPS55288 升压芯片控制多个 ALPHA & OMEGA AONR36368 MOSFET 实现。
- ITE IT8856FN 芯片为前置 20Gbps TYPE-C 提供 QUICK CHARGE 4+ 功能。
- DIODES PI3EQX2024芯片为20Gbps的前置TYPE-C提供中继功能。

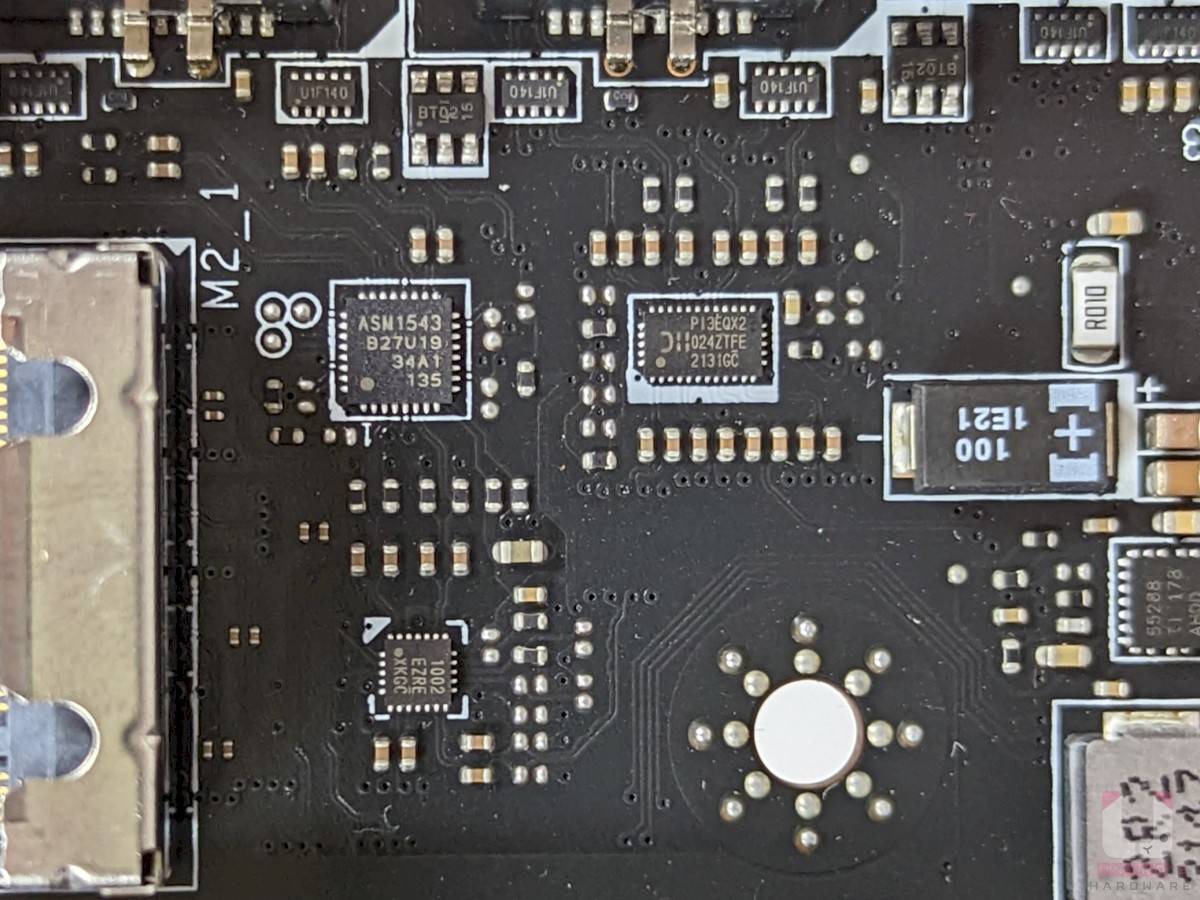

- ASMEDIA ASM1543 芯片提供 CC LOGIC 等功能将 10Gbps TYPE-A 转化为该前置的 10Gbps TYPE-C。
- DIODES PI3EQX1002 芯片为该 10Gbps 的前置 TYPE-C 提供中继功能。
第3个20Gbps USB

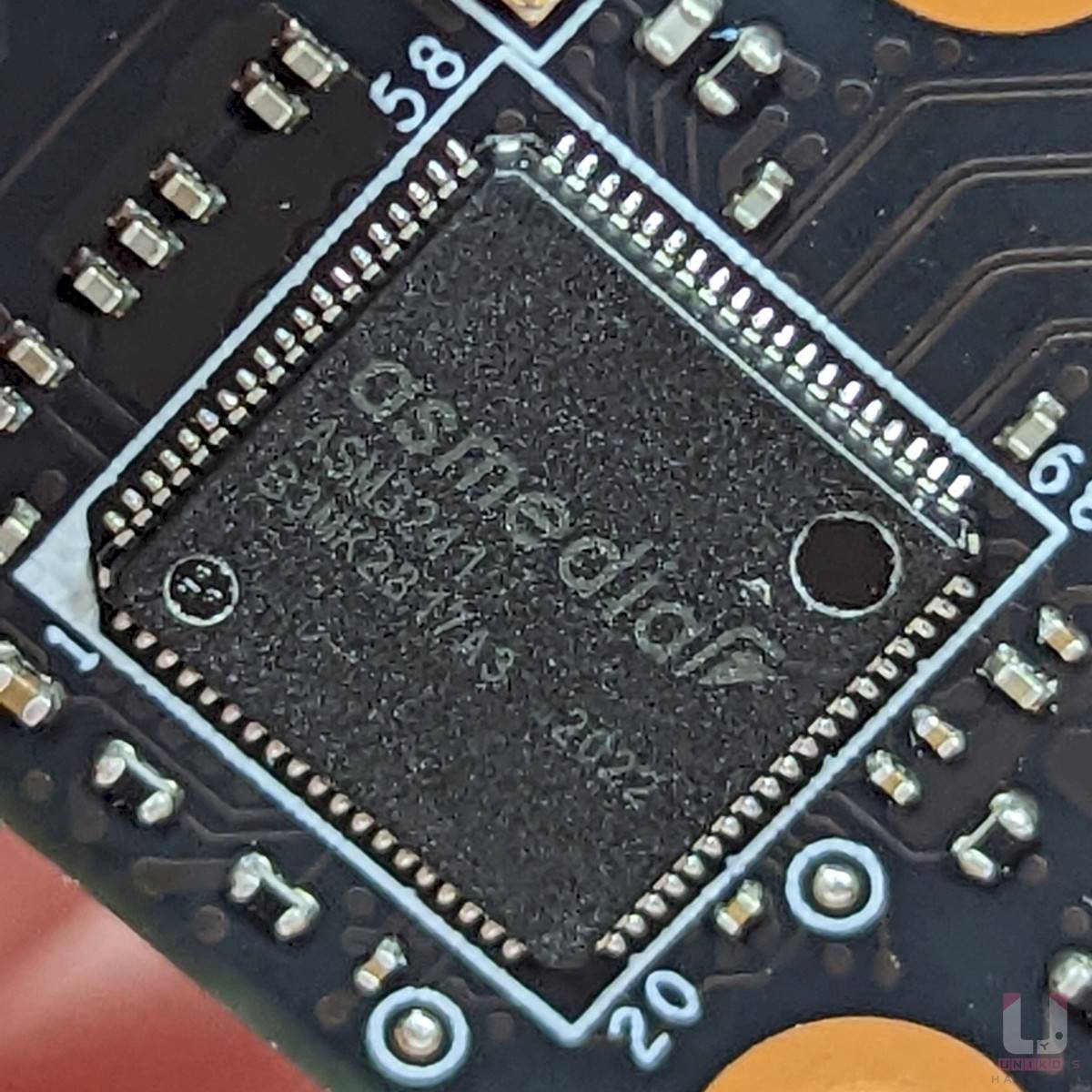

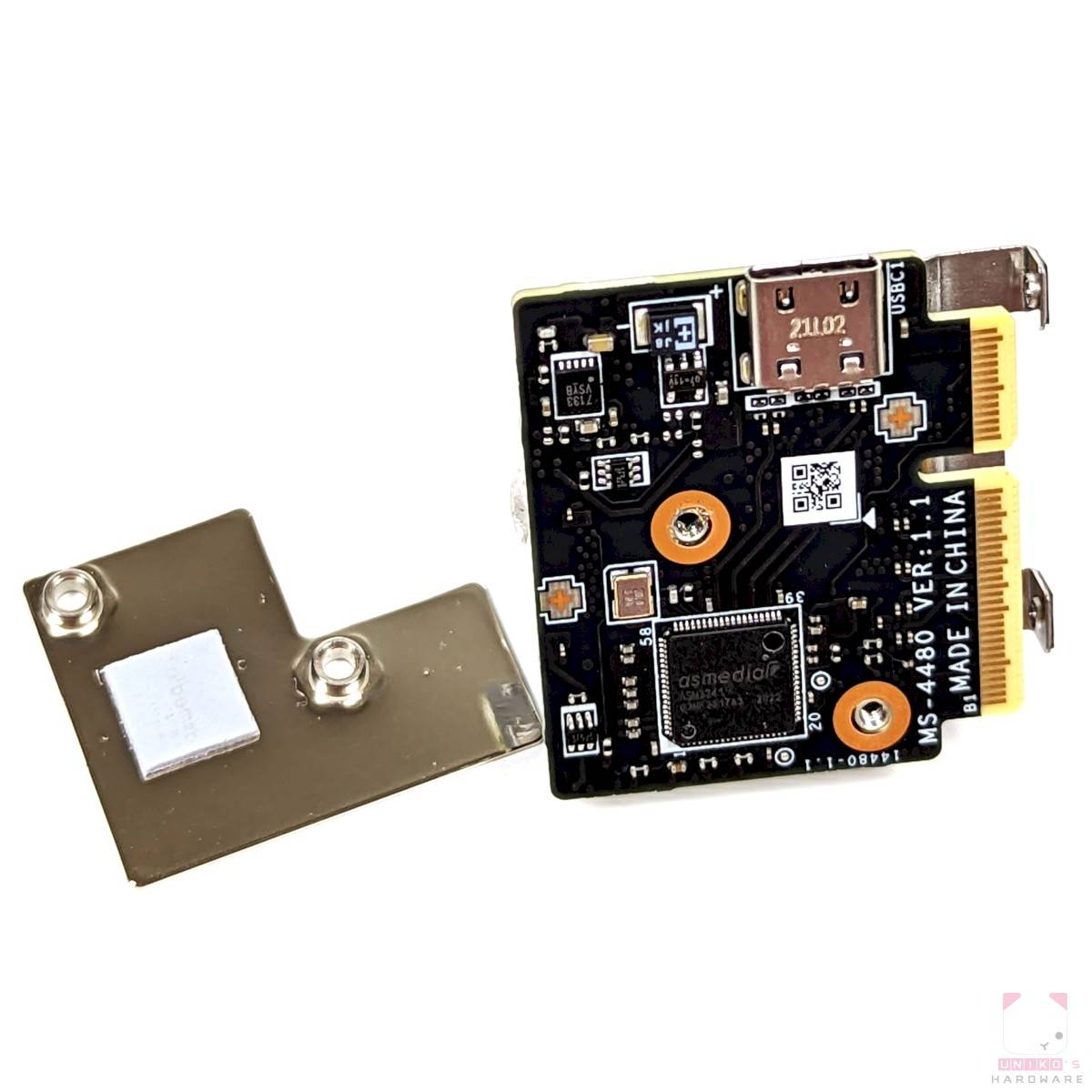

X670 与 X670E 的芯片组支持最多 2 个 20Gbps USB,而 MEG X670E ACE 总共提供 3 个 20Gbps。 那1个不是由芯片组原生提供的20Gbps USB,实际上是由ASMEDIAASM3241芯片利用PCI-E 3.0 X2以子卡形式提供。
网络相关

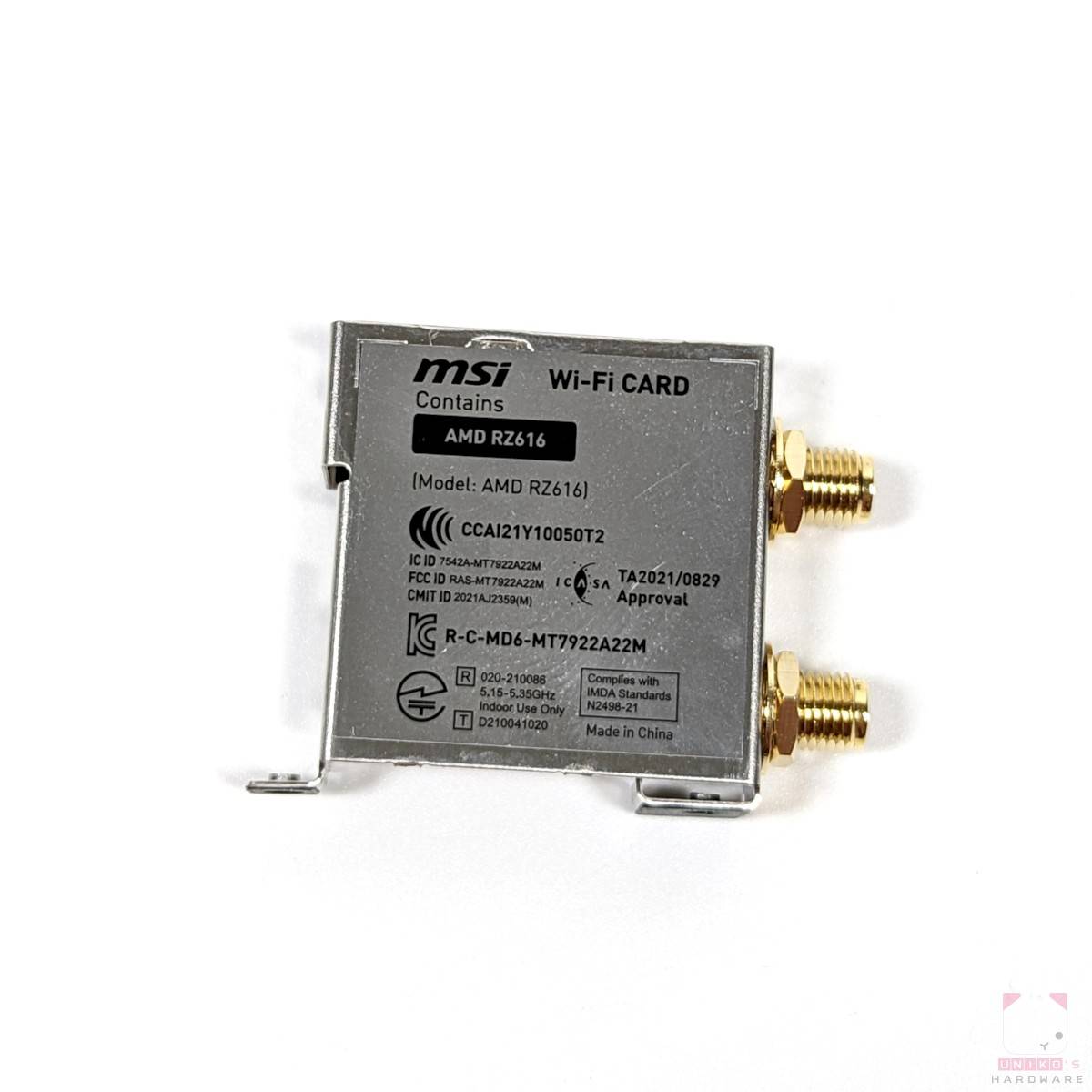

- AMD RZ616 WIFI 6E模块,提供2.4G / 5G /6G频段支持最高2.4Gbps连接,及提供BT 5.2功能,共占用1组PCI-E3.0(X1)和1个USB(2.0)。
- MARVELL AQC113CS-B1-C芯片,能以 PCI-E 4.0 X1 提供 10Gbps 有线网络连接。 在MEG X670E ACE上更像是以PCI-E 3.0 X2连接该芯片。
音效相关

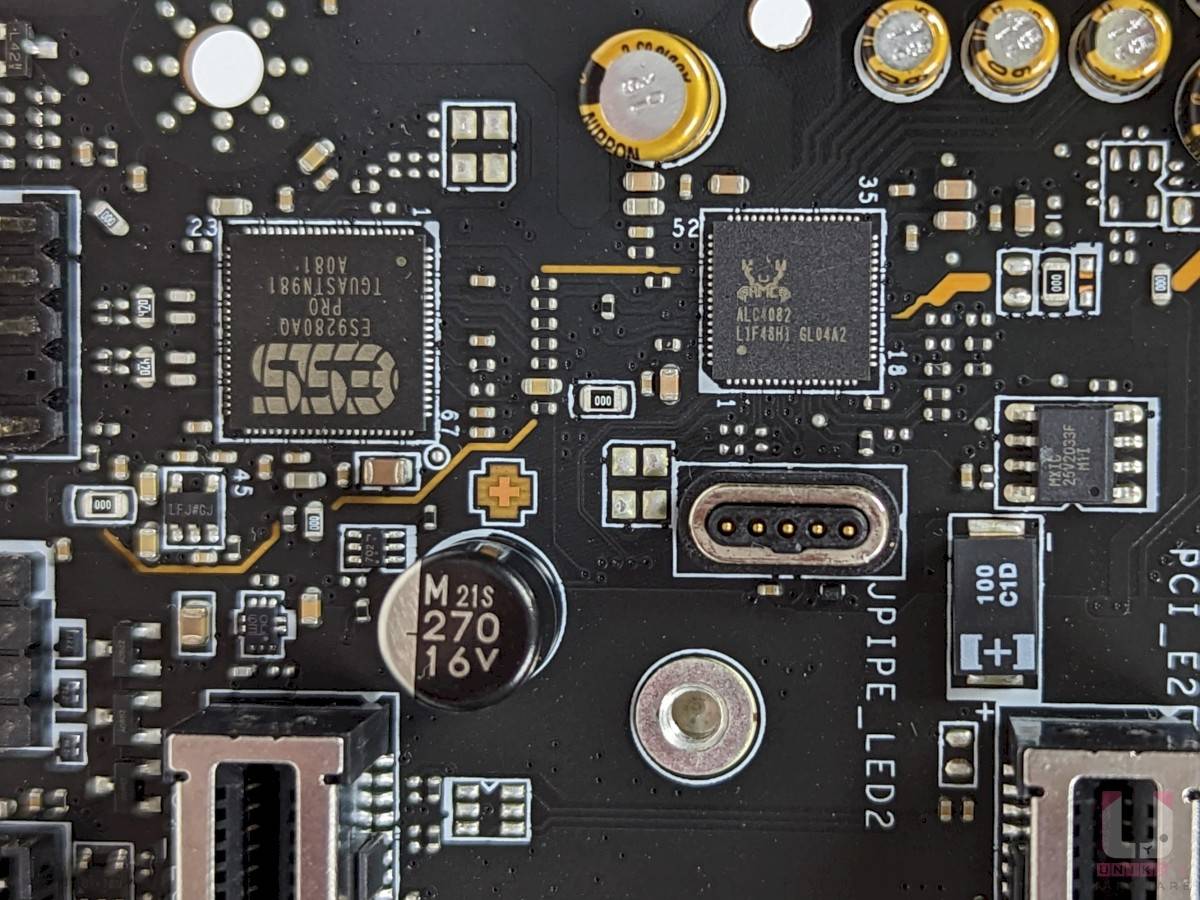

- REALTEK ALC4082 CODEC 负责编码与解码,并由 ESS ES9280AQ 辅助,该 ESS 芯片同时内置耳机放大器。
- 其他音效设计包括 NICHICON 日系音效电容、防爆音 DE-POP 电路的 MOSFET、音效讯号区独立设计(分隔线) 等等。
风扇管理
- NUVOTON NCT5635Y 芯片与 NCT7802Y 芯片一般只会出现在微星的高阶主板上,后者主要用于风扇管理上。

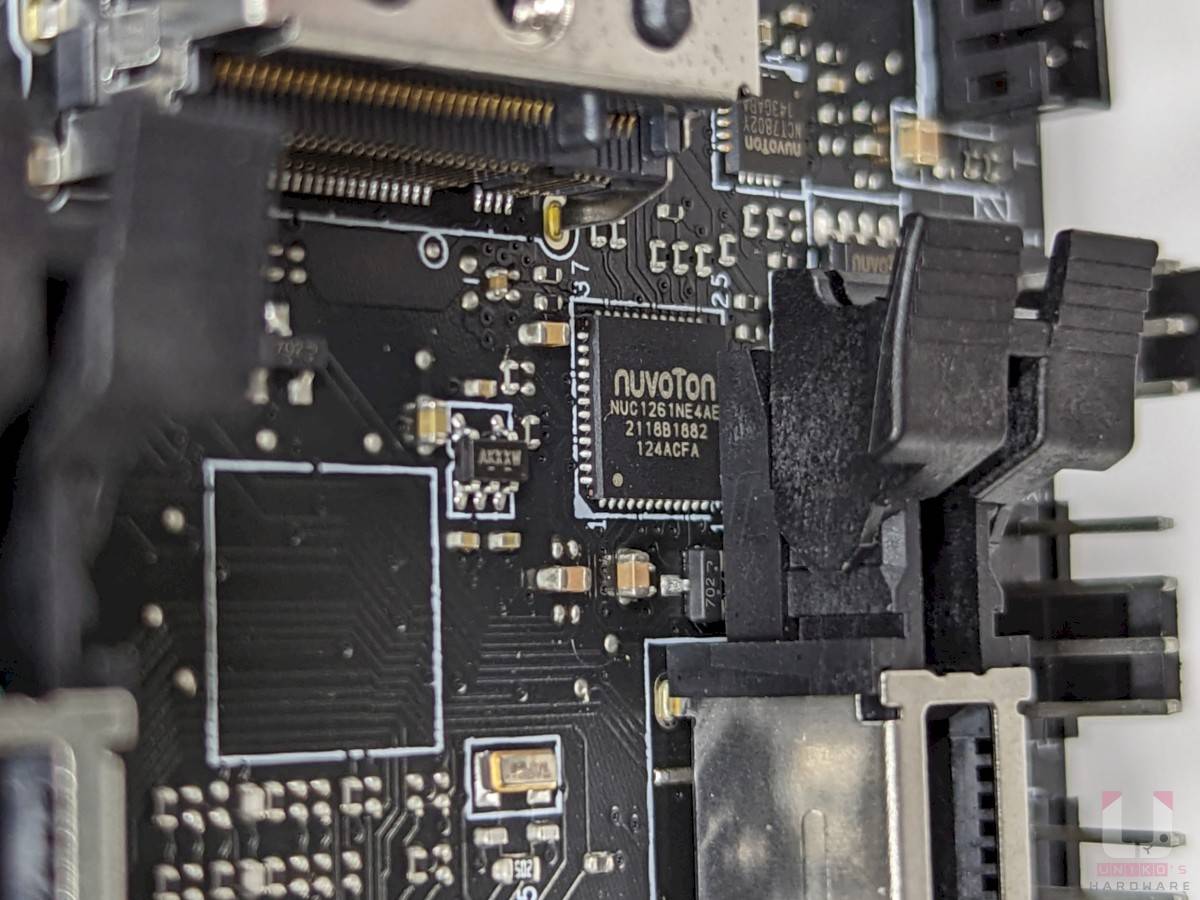

- NUVOTON NUC1261NE4AE 则用于 RGB 管理功能。
I/O

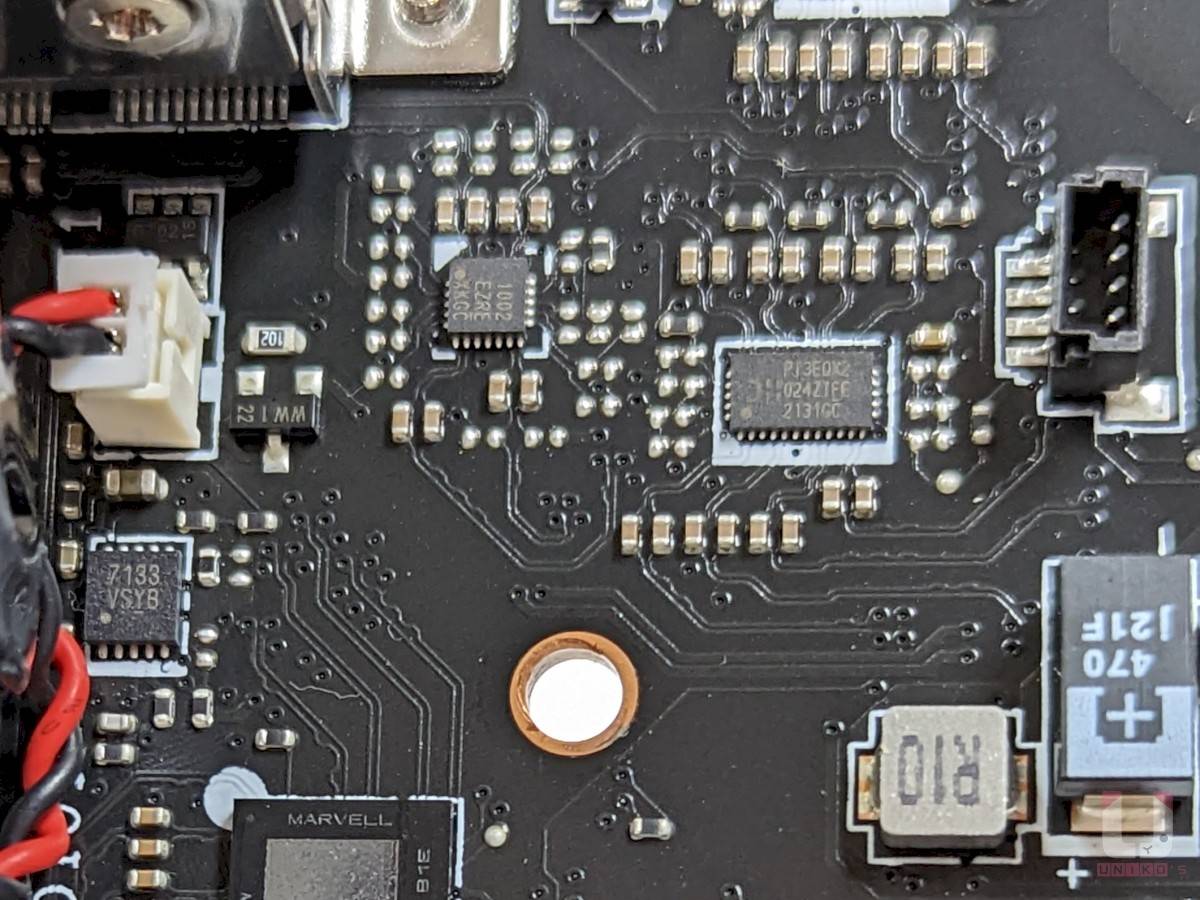

- I/O 附近亦有 1 颗 NUVOTUN NCT5635Y,按网络搜索资料显示这是 GPIO 控制 / 扩充,亦用于风扇管理上,但在这个地方出现并不寻常。

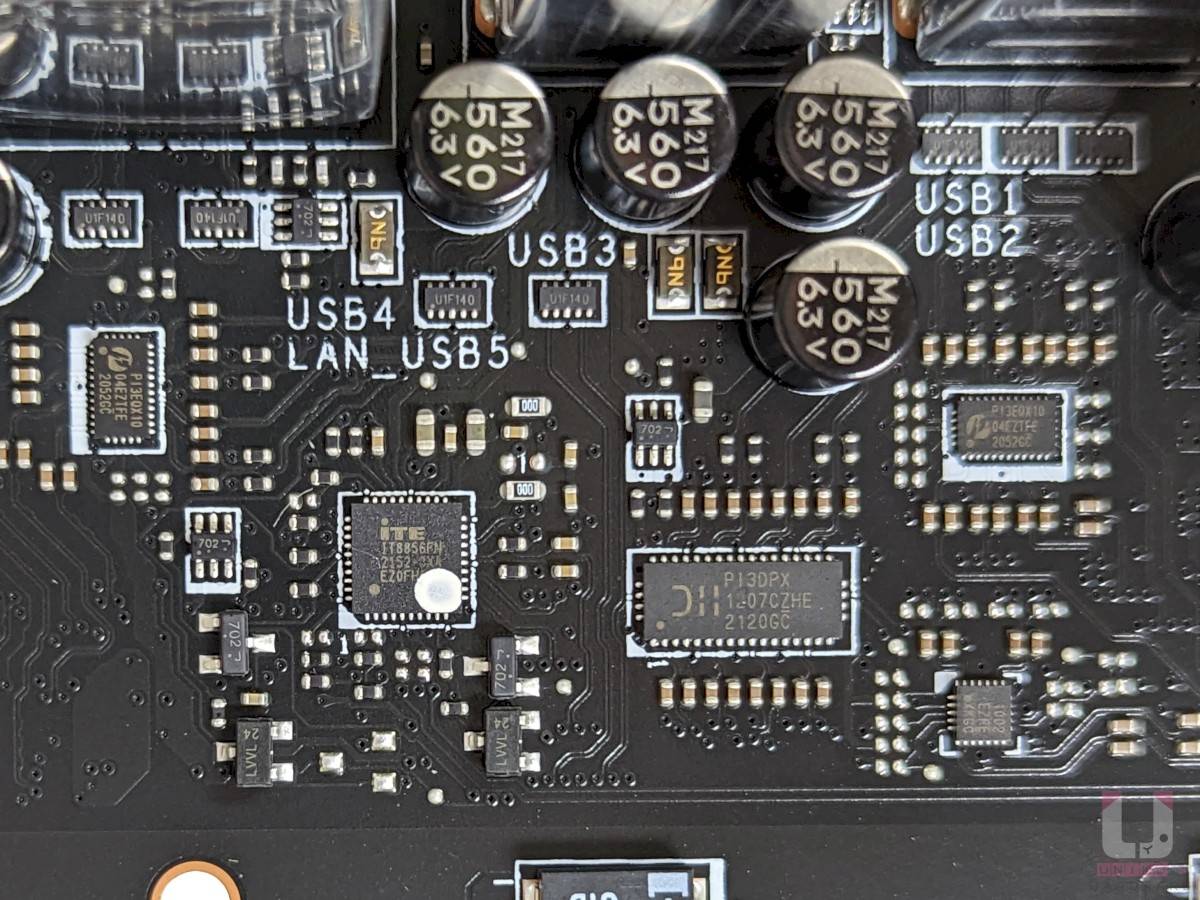

- DIODES PI3EQX1004 (2-PORT) 与 DIODES PI3EQX1002 (1-PORT) 一共为 3 个 USB 10Gbps TYPE-A 提供中继功能,维持讯号完整。
- DIODES PI3DPX1207C 芯片,为该 10Gbps TYPE-C 提供中继功能以维持讯号完整,同时支持切换 DP ALT 模式作 DP 1.4 影像输出。
- ITE IT8856FN 为 TYPE-C 提供 QUICK CHARGE 4+ 功能。
- 2 颗 DIODES PI3EQX1004 (2-PORT) 共为 4 个 USB 10Gbps TYPE-A 提供中继功能维持信号完整。
- DIODES PI3EQX2024芯片为20Gbps的TYPE-C提供中继功能。
- DIODES PI3EQX1002 芯片为 10Gbps 的 TYPE-A 提供中继功能。
PCIE 切换与中继
- 由于 PCI-E 5.0 对信号的要求相当严格,MEG X670E ACE 的 PCB 上一共使用了 10 颗 TEXAS INSTRUMENTS 的 PCI-E 5.0 中继器芯片确保信号稳定。 这款中继器芯片同时内置了能够分拆 PCI-E 5.0 通道的功能,但必须以一组两颗并且是不同的型号来实现 X4 通道切换和 X4 中继功能。

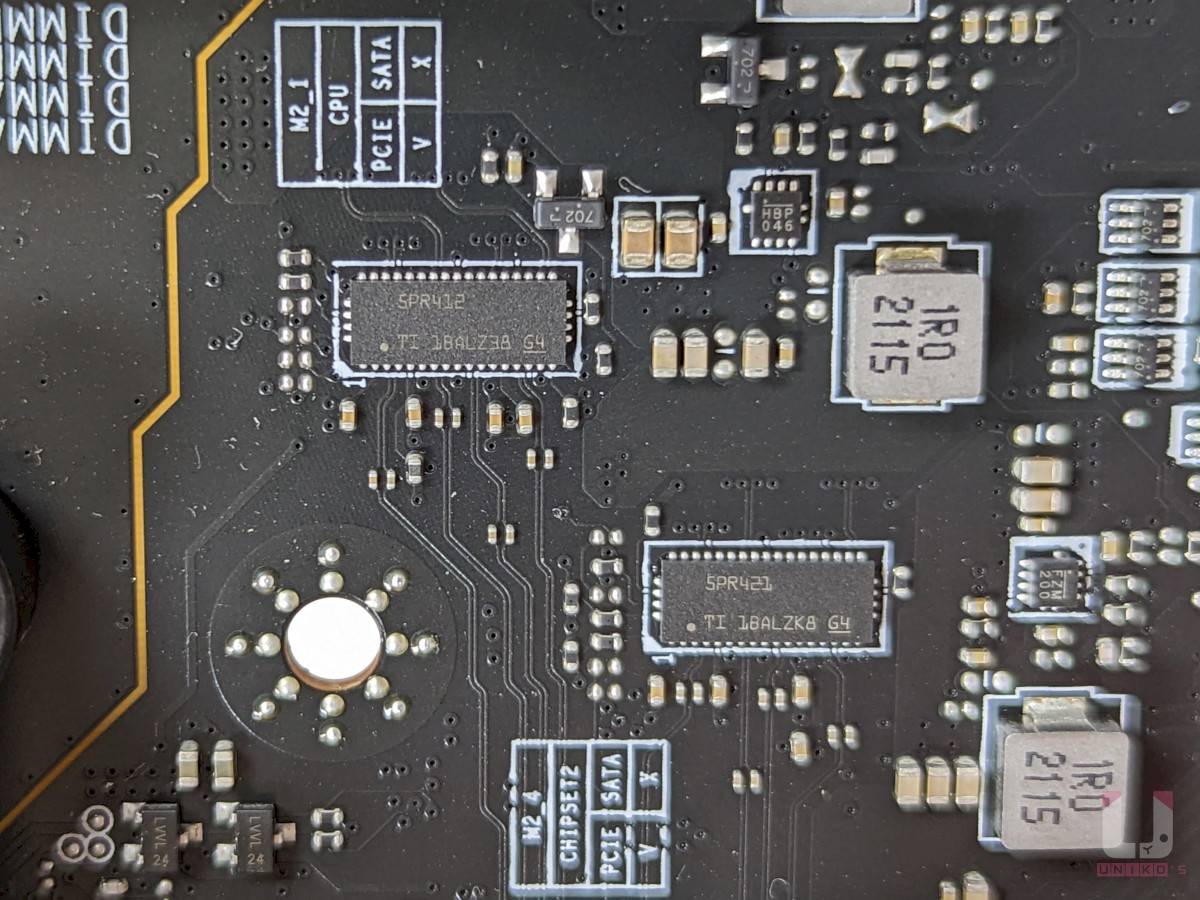

- 这10颗同类芯片不是同一型号,有6颗是SN75LVPE5421,剩下4颗是SN75LVPE5412。
- 一般来说每当使用这些芯片,须以组合形式来使用,例如1颗SN75LVPE5421和1颗SN75LVPE5412的组合,共同负责完整的PCIE 5.0 X4切换和提供中继功能。 例如那一组在CPU右下方的芯片组合,为在内存插槽那边的M2_1提供PCI-E 5.0 X4中继功能确保信号传输稳定。
- 但是在PCI_E1上出现3颗SN75LVPE5421和1颗SN75LVPE5412,有点奇怪,可能与主板下方的PCI-E 5.0 X4插槽(PCI_E3)有关,因为讯号跑太远了。
- 微星特意为距离 CPU 较远的 M2_1 使用一组 SN75LVPE5421 和 SN75LVPE5412 作中继器,降低该 PCI-E 5.0 X4 M.2 的讯号损耗。
- 在两根 PCI-E 5.0 X16 插槽中,有 2 颗 SN75LVPE5421 和 2 颗 SN75LVPE5412,主要用作分拆 PCI-E 5.0 X8 通道至这两根 PCI-E 5.0 X16 插槽之内。
- 奇怪地在这个地方出现了1颗ASMEDIA ASM2480 PCI-E 4.0 X2切换芯片,似乎与其中1根PCI-E 4.0 X4 M.2及I/O上那个子卡上的20Gbps有关(这种ASM2480芯片不需要以一组两颗的形式来切换PCI-E通道,一颗则可)。 若没有使用ASM2480切换PCI-E 4.0 X2,板上各扩展总计的PCI-E通道数目应该已经超出芯片组的上限了。
- RENESAS RC26008 芯片,PCI-E 5.0 BCLK 外置时钟产生器。 据说微星亦将支持自动切换 CPU 超频模式的功能。
结论
MEG X670E ACE 塞爆各种新颖的芯片以满足AM5平台各种新功能和新规格,整块主板令人目不暇给。
对媒体来说,这可能是众多首发X670E中最为深奥的主板,部份芯片的数据难以在网络上找到官方信息,芯片的用途令人费解,只怪自己功力不足! 另一钜作 M.2 XPANDER-Z GEN5 DUAL 扩充卡,支持 2 根 PCI-E 5.0 SSD,这卡可能是现在唯一一款同时支持双 GEN5 SSD 的市售 (免费附送) 实物。
据说微星亦终于赶上支持自动切换 CPU 超频模式的功能,用户不再需要从 PBO 超频与全核超频中决择。 MEG X670E ACE 便宜吗? 笔者说不出口,但是MSSI X670E ACE有惊喜有突破吗? 无容置疑! 美中不足的地方是I/O只提供TYPE-C作图像输出,配件中缺少了一根TYPE-C转HDMI/DP的转接线。
随着 NVIDIA 砍掉双卡支持,板厂大可不必维持至少 2 槽空间予 2 根 PCI-E X16 插槽。 M.2 扩充卡有效简省主板PCB的空间,亦能够使M.2避开显卡的废热,未来就广告牌厂愿不愿意多附送M.2扩充卡了。
以699美元的售价来计算,22组核心供电模块、鳍片散热器、3根PCI-E 5.0SS、有线网络10Gbps、3个20Gbps USB、60W快充、第3根PCI-E5.0 X4插槽、服务器级数的8层PCB、这些组合唯有MSI MEG X670EACE做到了。
