全汉 FSP 最近推出了 Hydro PTM X PRO 系列,与先前所推出的 Hydro PTM 不同的是,采用了短机身设计,多数高端电源供应器都会比标准14公分还长,例如非 X 版的 Hydro PTM PRO 1000W 就有19公分,而 Hydro PTM X PRO 1000W 则缩短到了13公分。
虽然尺寸缩水,但在用料上仍为上乘,Hydro PTM X PRO系列通过80 Plus白金牌认证,电路板一样有原系列的独特防潮涂层制程,可防潮、防尘、防锈,采用全日系高效型电解电容,DC-DC线路设计架构,全模块化线材,并且有ECO Switch风扇控制。 目前提供 850W、1000W 两种瓦数规格,保固的部分是10年,前2年有快速换新服务。
开箱测试的是 Hydro PTM X PRO 1000W。
主要特色
符合最新 ATX12 v2.52 标准
超过 92% 高效率转换率
工业级独特防潮涂层技术
450V, 105°C 工业用日系大电容
全日系工业等级电解电容
+12V 单路电力输出设计
+5V &3.3V DC to DC 架构设计
ECO 风扇温控开关切换设计
长效安静 120mm FDB 液态轴承风扇
全模块化黑扁线材设计
全球独创可替换侧标贴纸
多重保护机制:OCP / OVP / OPP / SCP / OTP

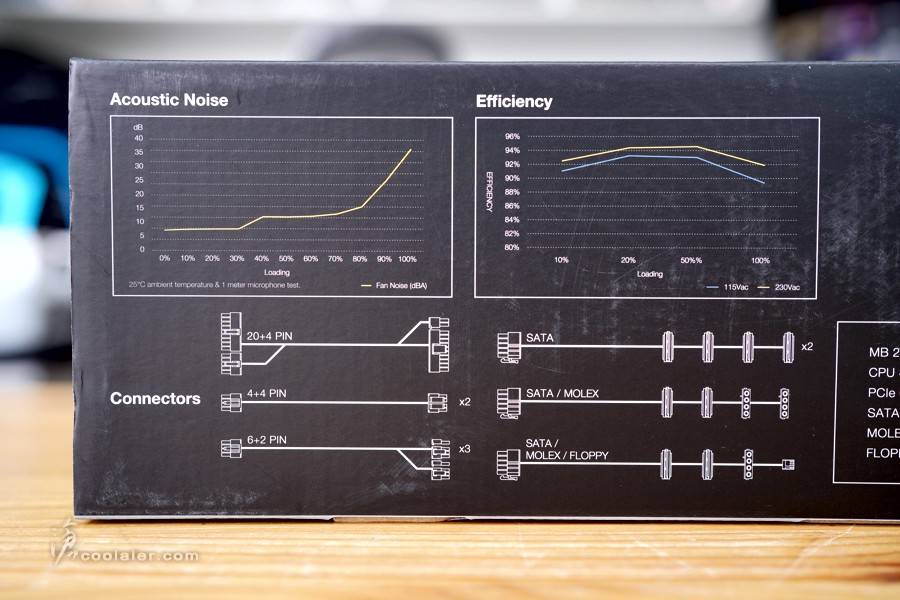

盒侧有噪音曲线、转换效率以及接头种类。 噪音的部分与风扇转速有关,在负载80%以上有较明显的提升,不过最高约在36dBA。

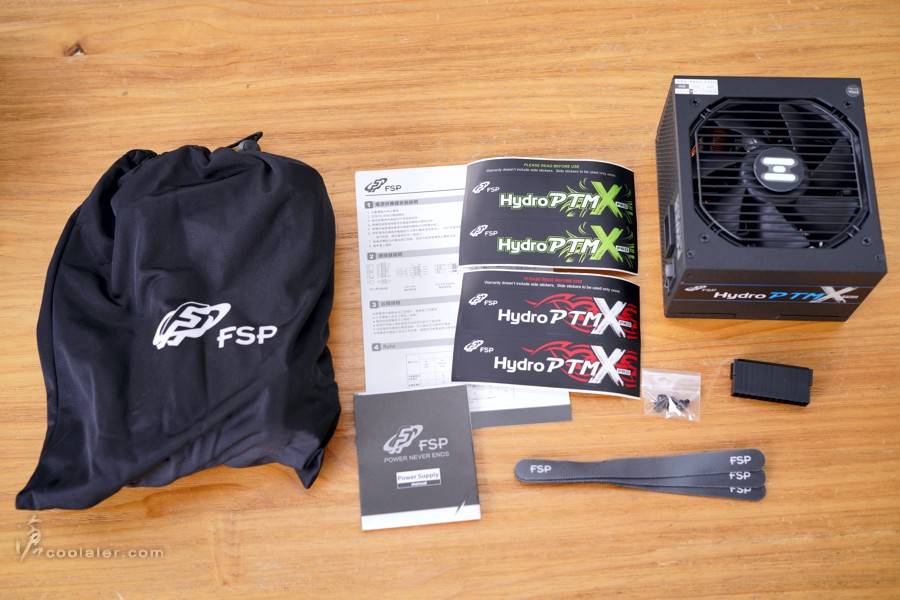

配件有模块化线材包、说明书、保固卡、两张个性化贴纸、3条魔鬼毡束带、启动接头、固定螺丝。
Hydro PTM X PRO 1000W 的尺寸是主要特色,长度只有13厘米,相比标准ATX电源14厘米还要短。

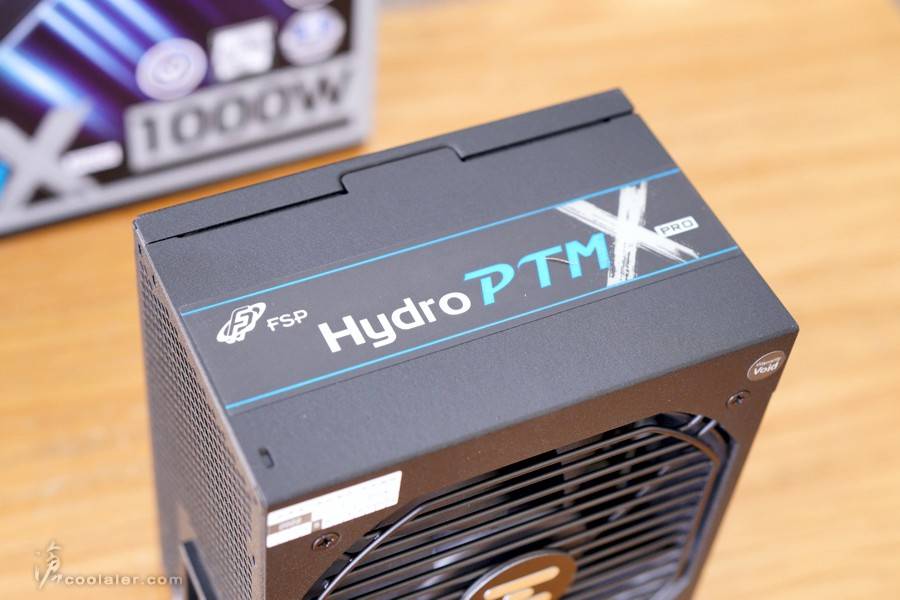

外观的部分采用雾面粗纹处理,整体质感是不错的。

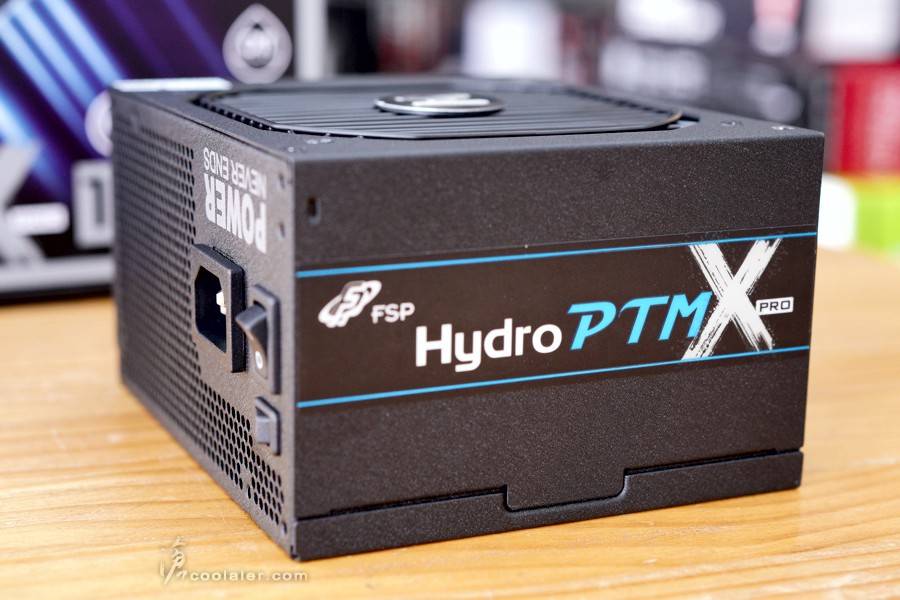

两侧边有 Hydro PTM X PRO 字样贴纸。

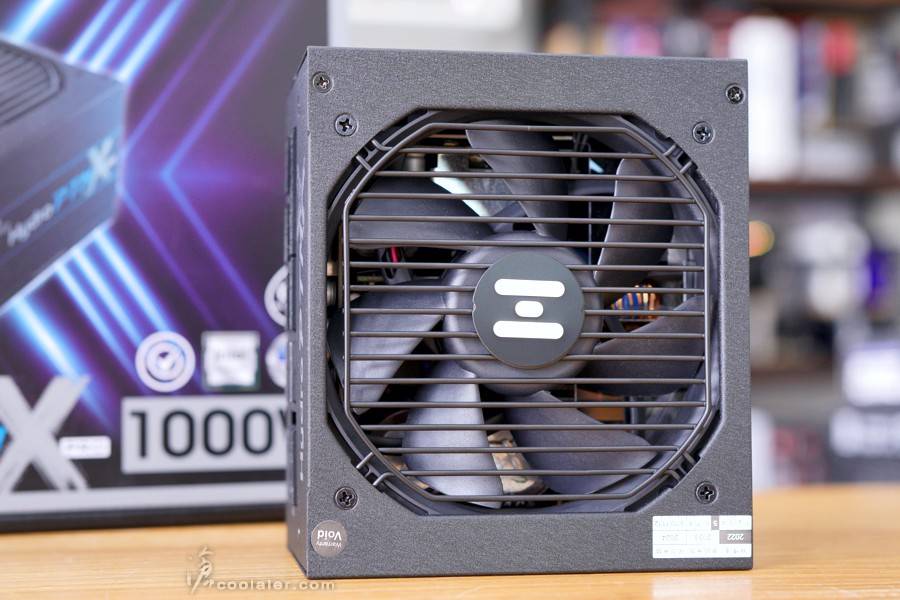

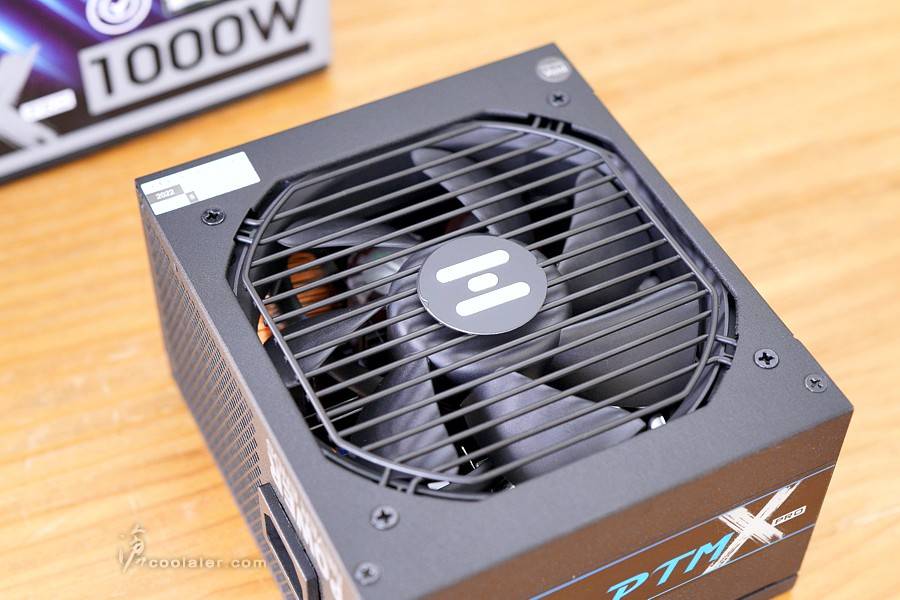

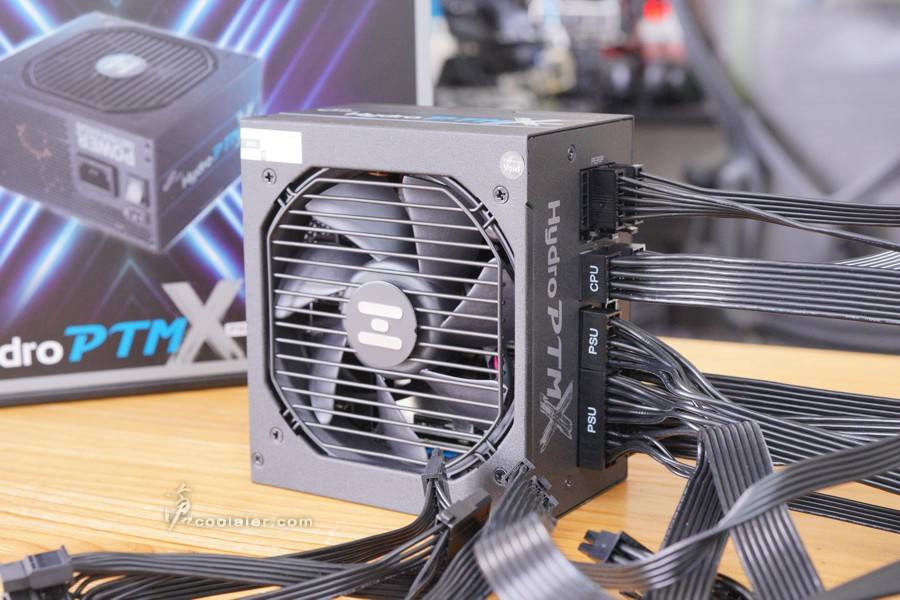

因为采用13公分长度的关系,里面的风扇当然不可能超过这尺寸,内部是安静高效的12公分FDB液态轴承风扇。
另一边侧标。
侧标贴纸可以换成附赠的绿或红色风格,感觉是有点对 NVIDIA、AMD 的企业色,原本预贴的就是 Intel。 贴纸的部分为一次性无法重复贴。

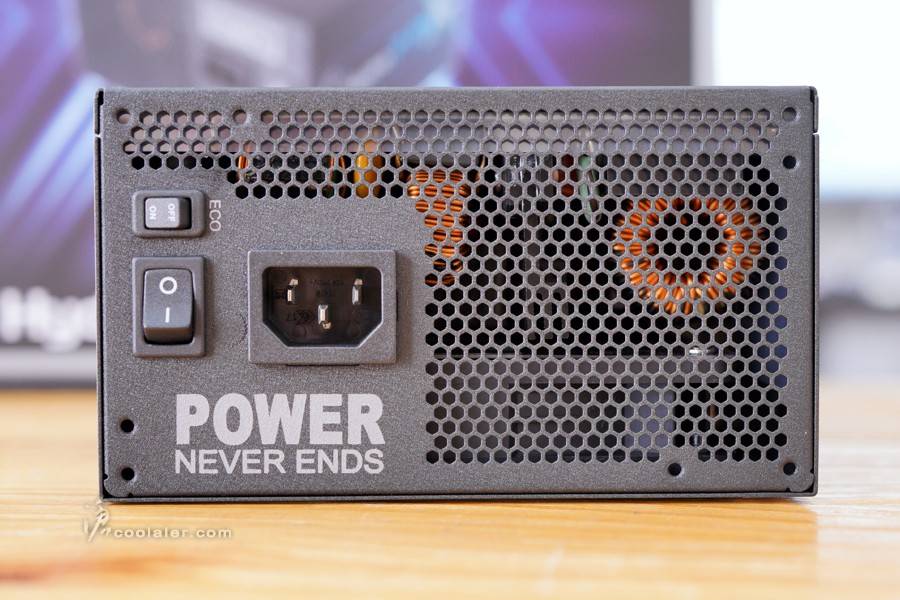

后方采用细格蜂巢状通风孔,电源孔下方有POWER NEVER ENDS的全汉的口号标语。 在电源开关上方则有一颗ECO开关,在On开启之后负载30%以下风扇是不会转动,保持0dB安静模式。

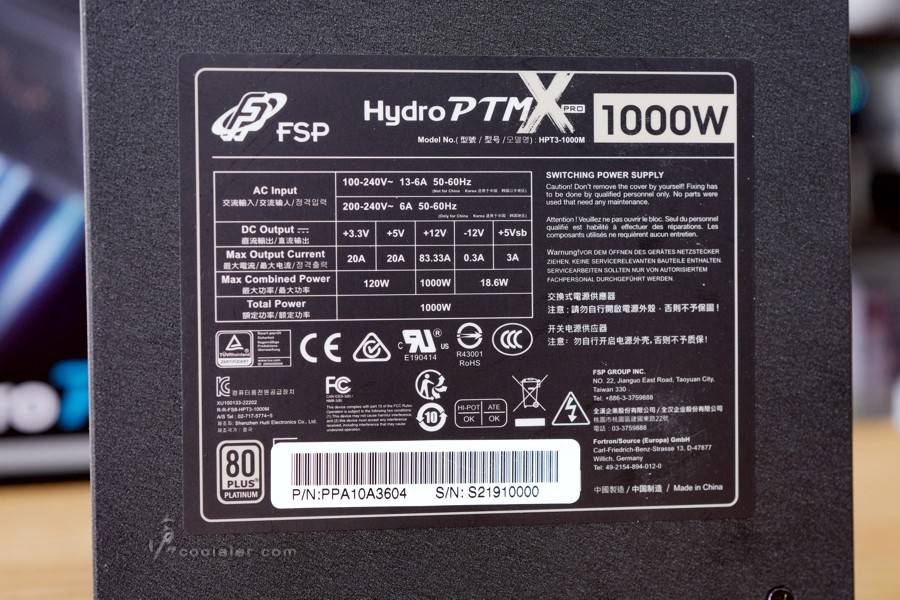

单路12V,83.33A。

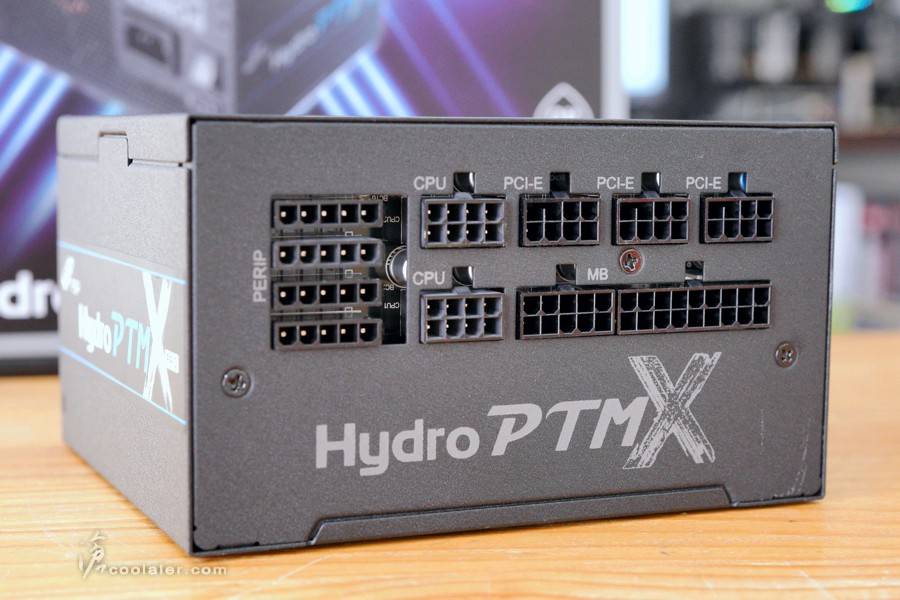

全模块化线材接头,4个周边、2个 CPU、3个 PCI-E、1组 MB。

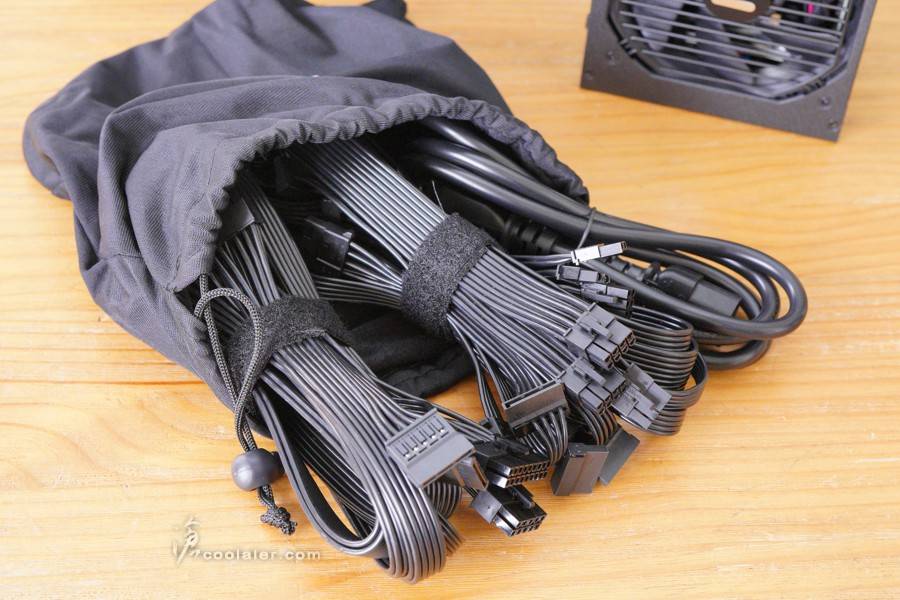

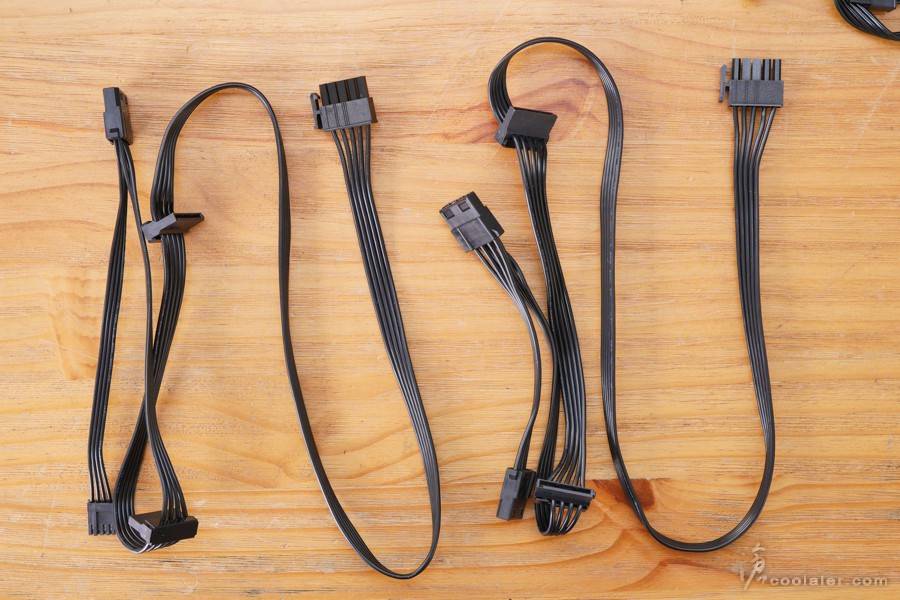

模块化线材采用扁线,方便整线。

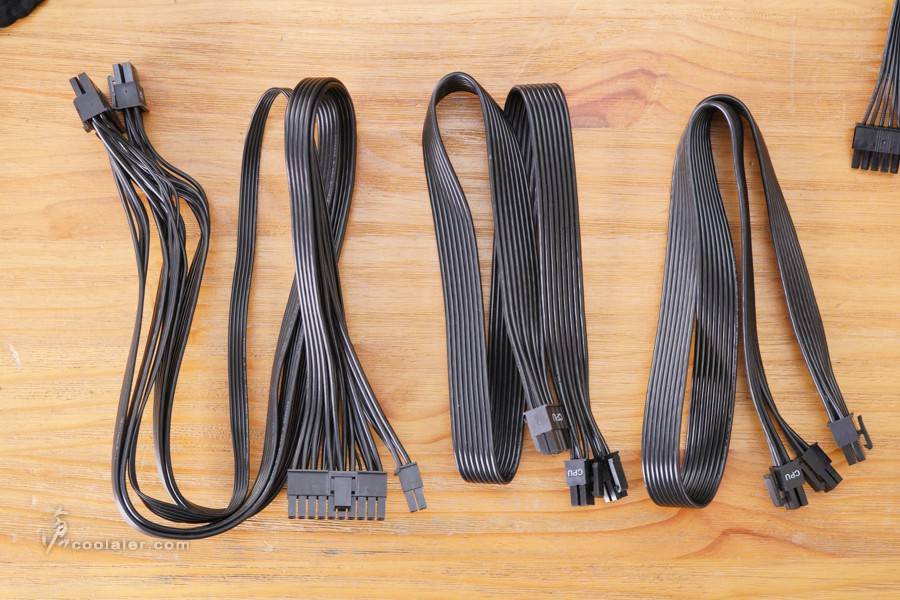

主线为 24+4pin,2条 CPU 4+4pin。

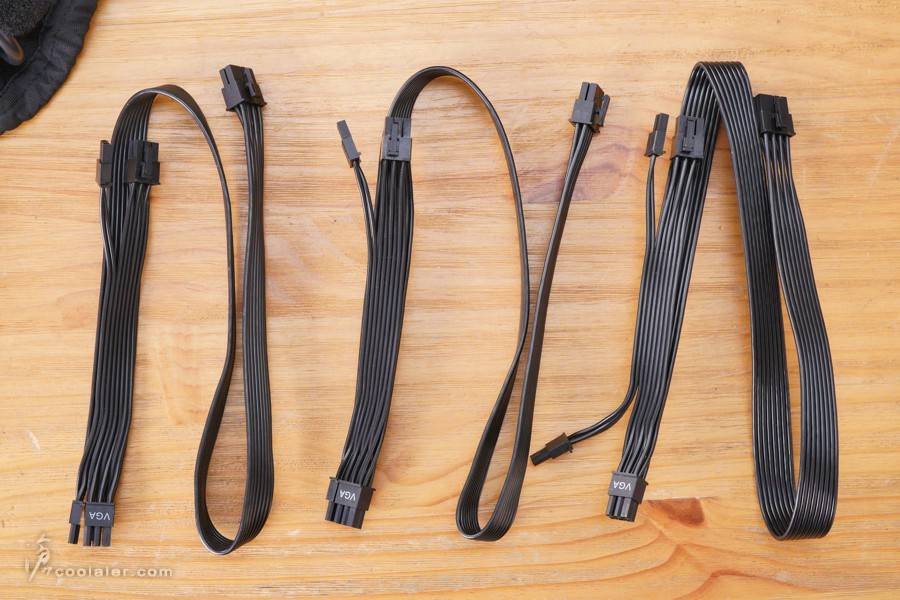

3条 PCI-E,1条提供2个 6+2pin,共6个。
单SATA提供2条,1条4个,共8个。

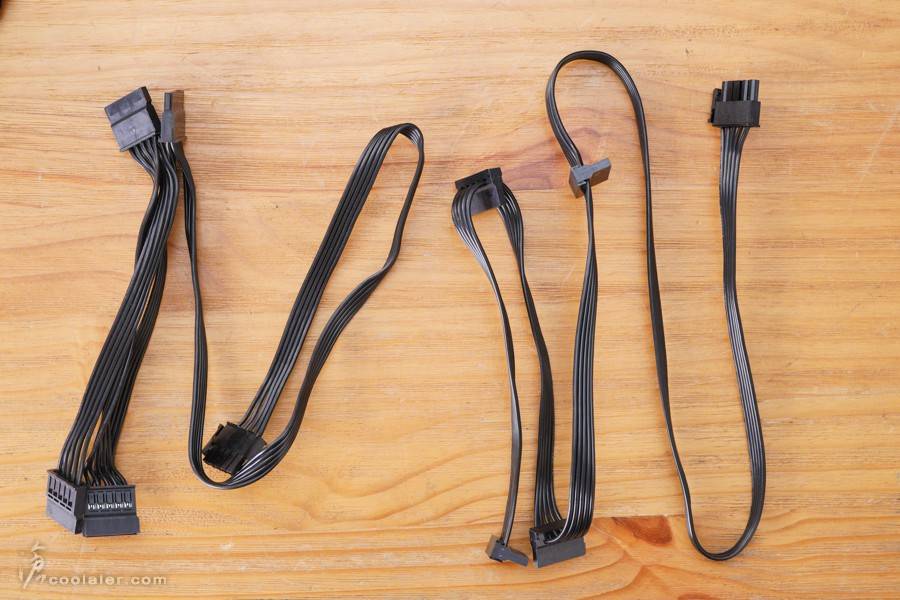

另外2条SATA+4pin混合,1条提供2个SATA+2个大4pin,另一条为2个SATA+1个大4pin+1个小4pin。
测试平台
CPU: Intel Core i9-12900K
CPU Cooler: MSI MEG CORELIQUID S360
RAM: ADATA XPG LANCER RGB DDR5-6000 16GBx2
MB: MSI MEG Z690 TORPEDO
VGA: MSI RX 6950 XT Gaming X Trio
SSD: GIGABYTE AORUS RAID SSD 2TB
PSU: FSP Hydro PTM X PRO 1000W
OS: Windows 11
测试以 OCCT 作为烧机测试使用,不过并不使用 OCCT 内置所测得的数值,而是直接使用三用电表监测 5V 及 12V 的数据变化,并通过 USB 传输记录数值输出图表。

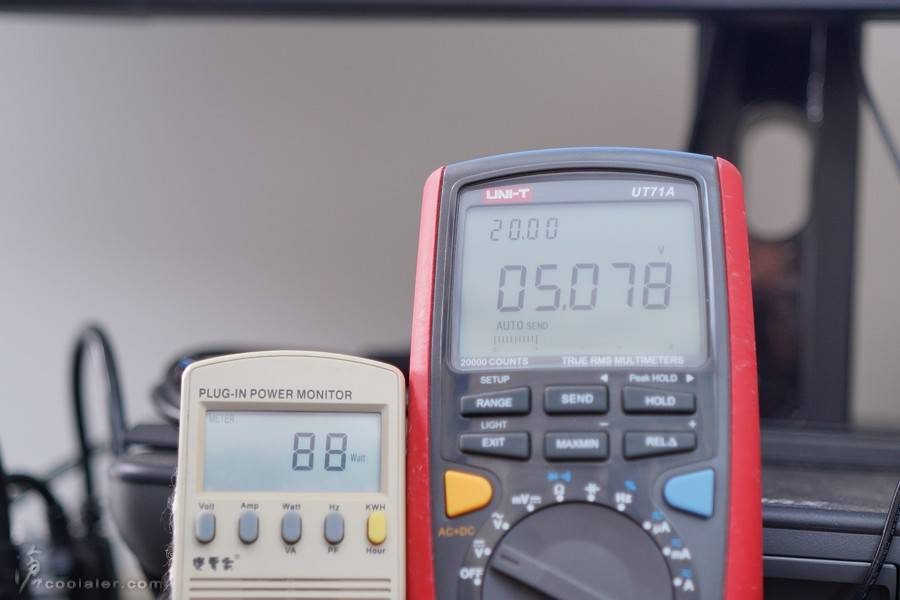

整机平台待机的功耗及电压如下,待机时的最低功耗约 85~88W 左右。
5V 待机轻载时约在 5.078~5.082V 之间。

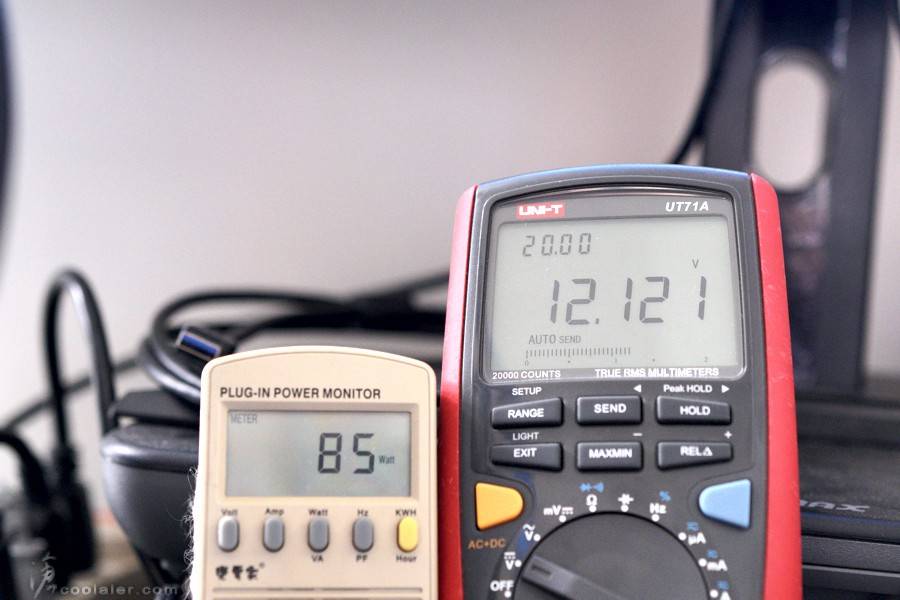

12V 待机轻载时约在 12.121~12.124V 之间。
CPU 负载测试15分钟
以 OCCT 为功耗的测试,直接使用三用电表将测得的数据输出,设定每2秒记录一次,全程15分钟,前一分钟与最后一分钟为待机状态。
CPU 测试时整机的最高功耗约在370~380W左右。

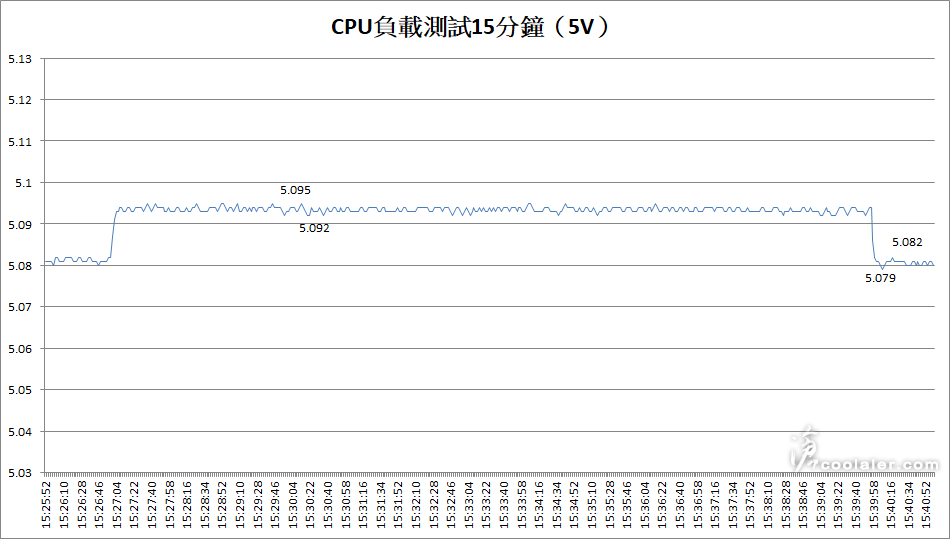

5V的部份在CPU负载时略微上升,不过负载时波动不明显。 测试时的范围大概在 5.079~5.095V 之间。

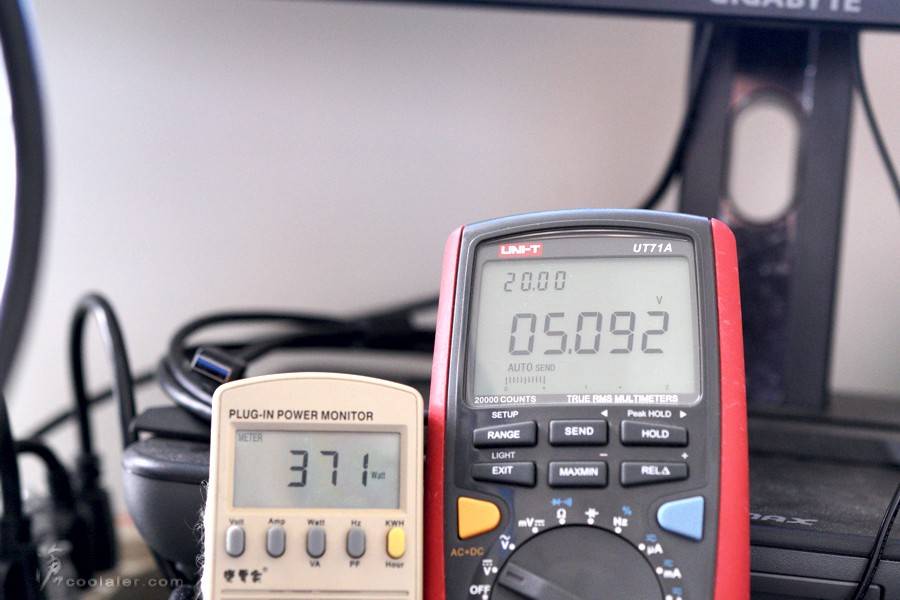

5V 的测试结果,最低为 5.079V,最高为 5.095V,波动 0.016V,负载时有上升一些,负载区段在 5.092~5.095V 之间。
12V 的部分单 CPU 负载时些微下降,测试时范围大概在 12.112~12.124V 之间。

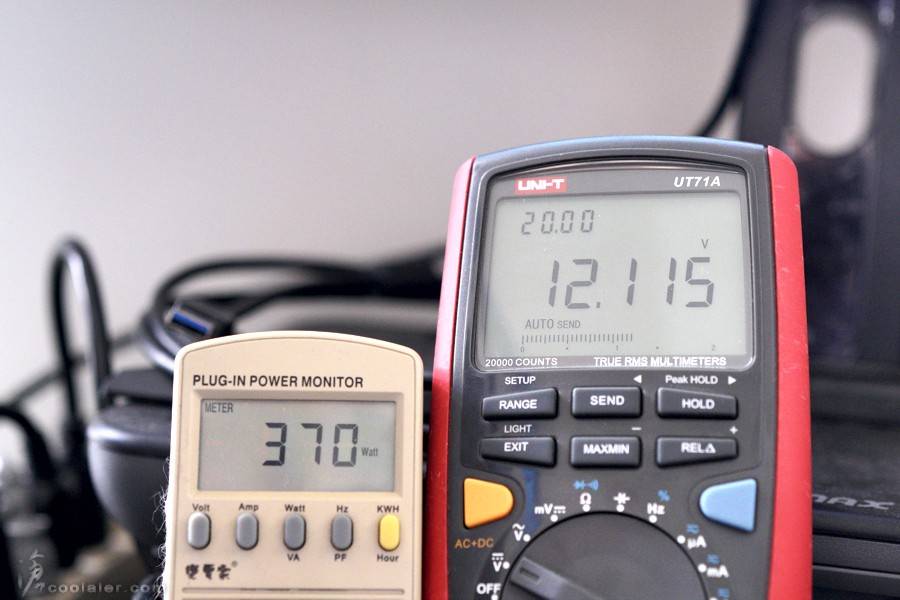

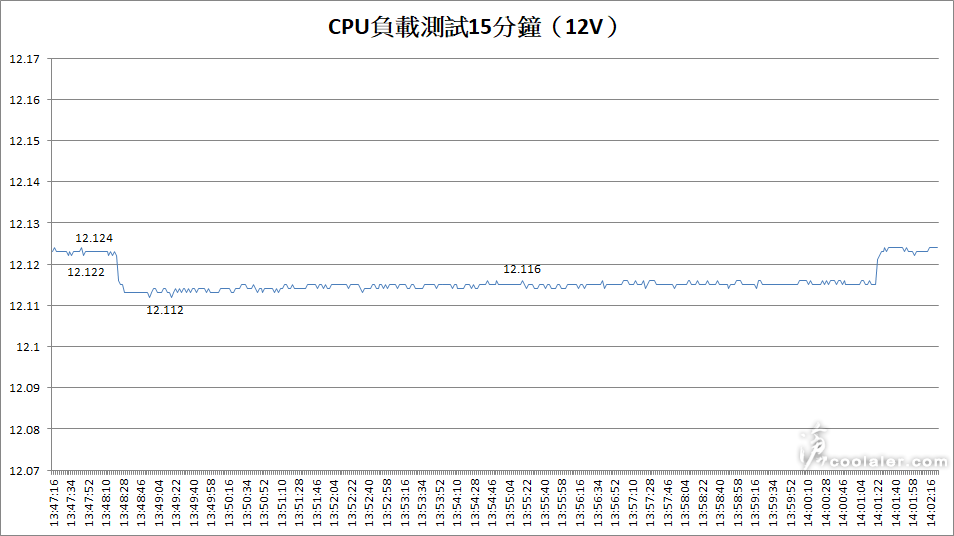

12V 的测试结果,最低为 12.112V,最高为 12.124V,波动 0.012V,负载时些微的降低,在 12.112~12.116V 之间。
CPU+GPU负载测试15分钟
CPU+GPU测试时整机的最高功耗约落在835W左右。

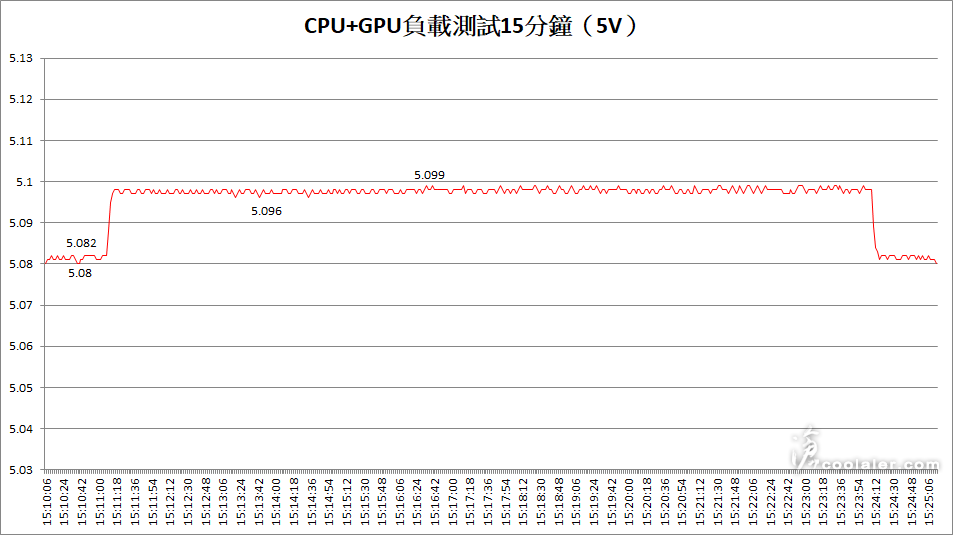

5V 双负载比单负载时上升更为明显一些,不过幅度仍小,测试时范围在 5.08~5.099V 之间。

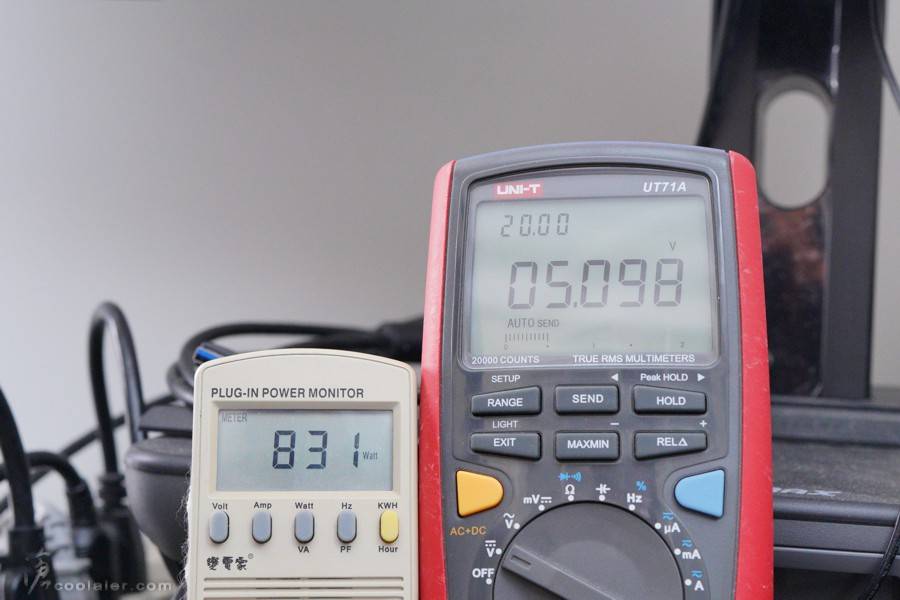

5V的测试结果,最低为5.08V,最高为5.099V,最大波动为0.019V,负载区段在5.096~5.099V之间。

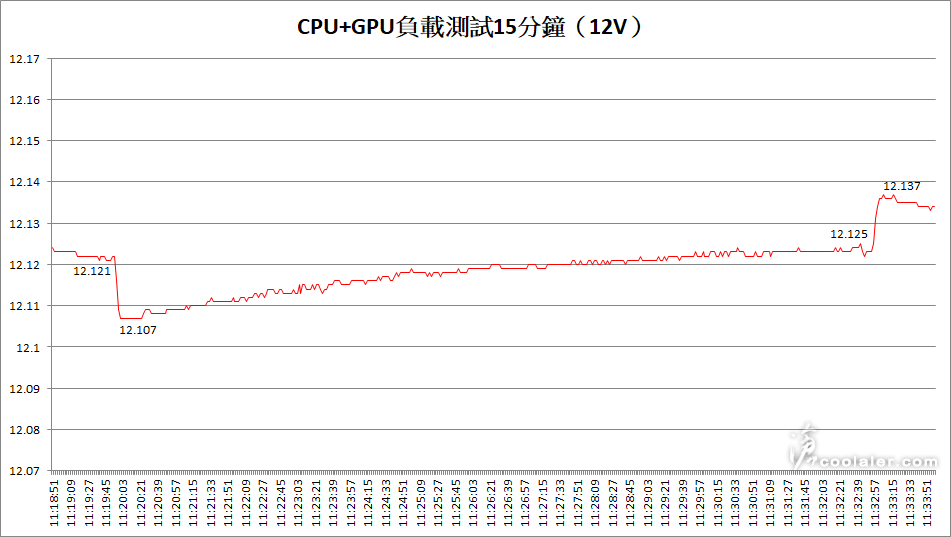

12V的部份在双负载时比单负载下降更为明显一些,但整体幅度仍不大,测试时范围在 12.107~12.137V 之间。

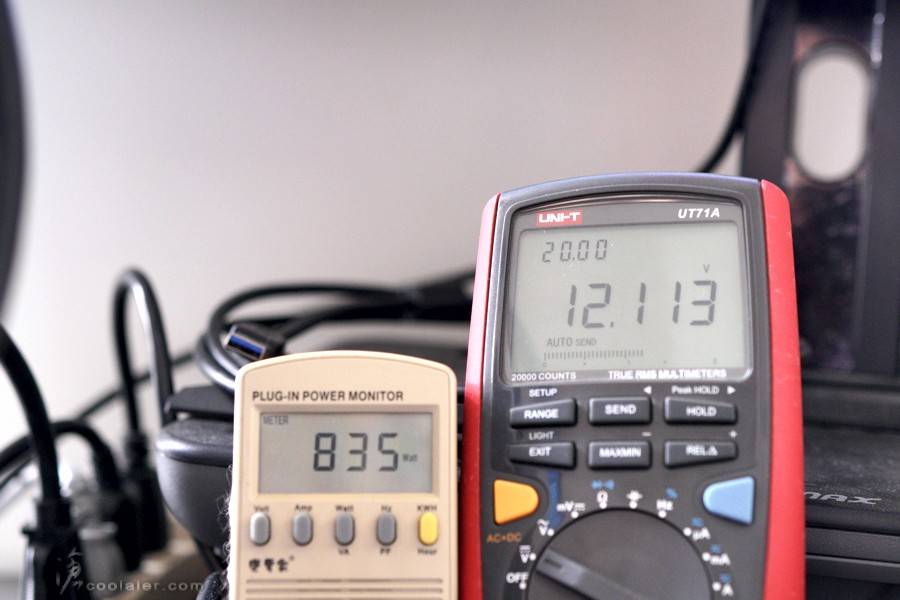

12V 的测试结果,最低为 12.107V,最高为 12.137V,波动 0.03V,负载区段在 12.107~12.125V 之间,波动 0.018V。
小结
Hydro PTM X PRO 1000W 虽然仅13公分长度,但表现仍不错,在高负载的情况下波动仅在0.3%左右。 以前在高阶瓦数上有不少用上超过14公分标准的尺寸,甚至长达19公分的都有,在机壳挑选上就得找塞得下的,而 Hydro PTM X PRO 更短于标准1公分,于机壳的选择上基本是无限制,也有更好的塞线空间,且规格不减,有 80 Plus 白金牌认证、全模块化线材、防潮涂层等高规配置,价格目前看到相较于标准的 Hydro PTM PRO 是多出300元, 以下列出给各位参考。
