ASUS推出全新ZenWiFi Pro ET12 Mesh路由器,升级全新Wi-Fi 6E制式,支持4T4R MU-MIMO及三频AXE11000无线带宽规格,是现时市场上最高规格的Mesh Router之一。 机顶的透明外壳内设有8组高增益天线,两部套装能覆盖高达6,000呎范围。 同时设有2.5GbE WAN及LAN接口,配合2.5Gbps光纤宽带网络能完全发挥Wi-Fi 6E的速度优势,进攻高阶用家市场。
ASUS ZenWiFi Pro ET12 三频 AXE11000 Mesh Router

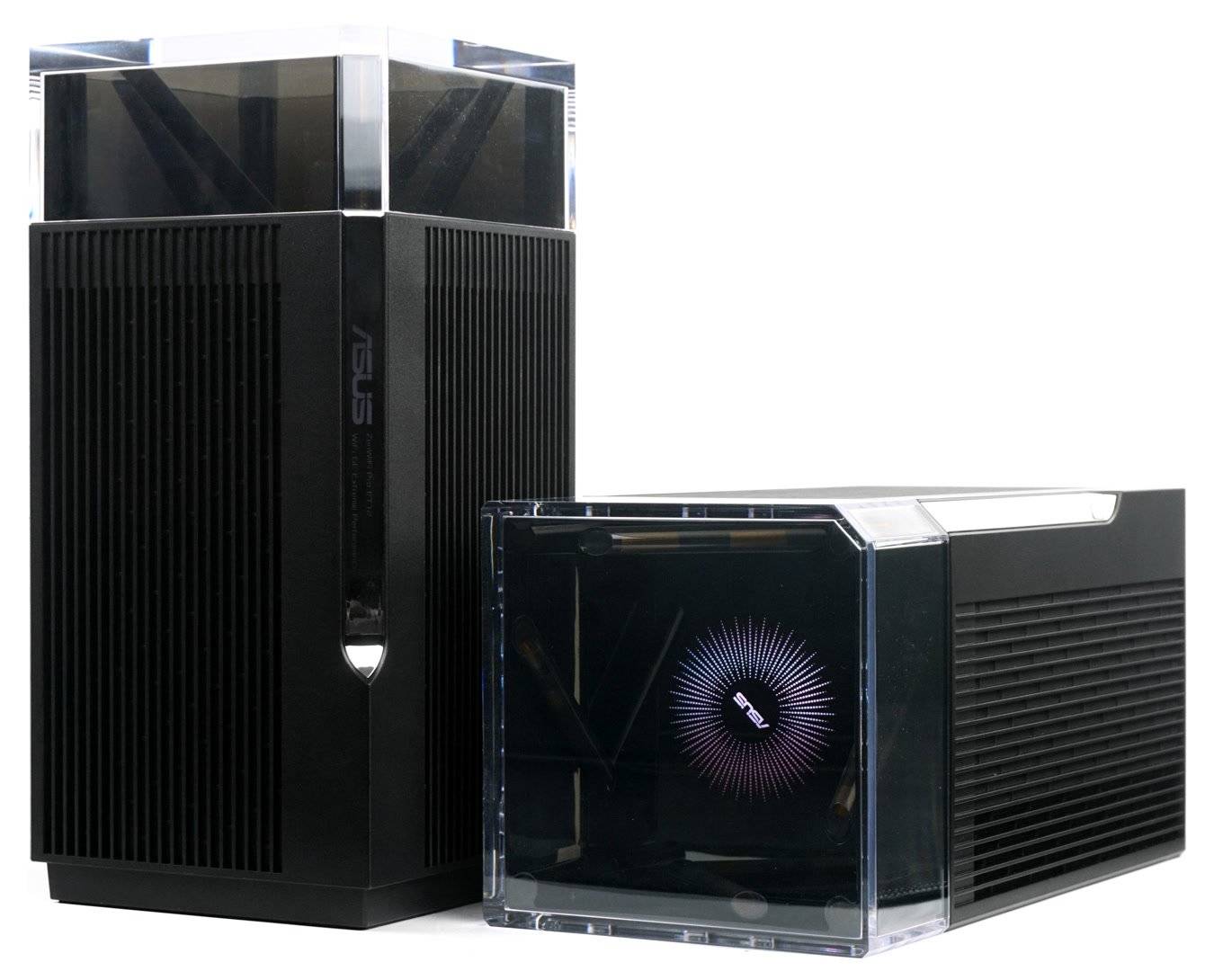

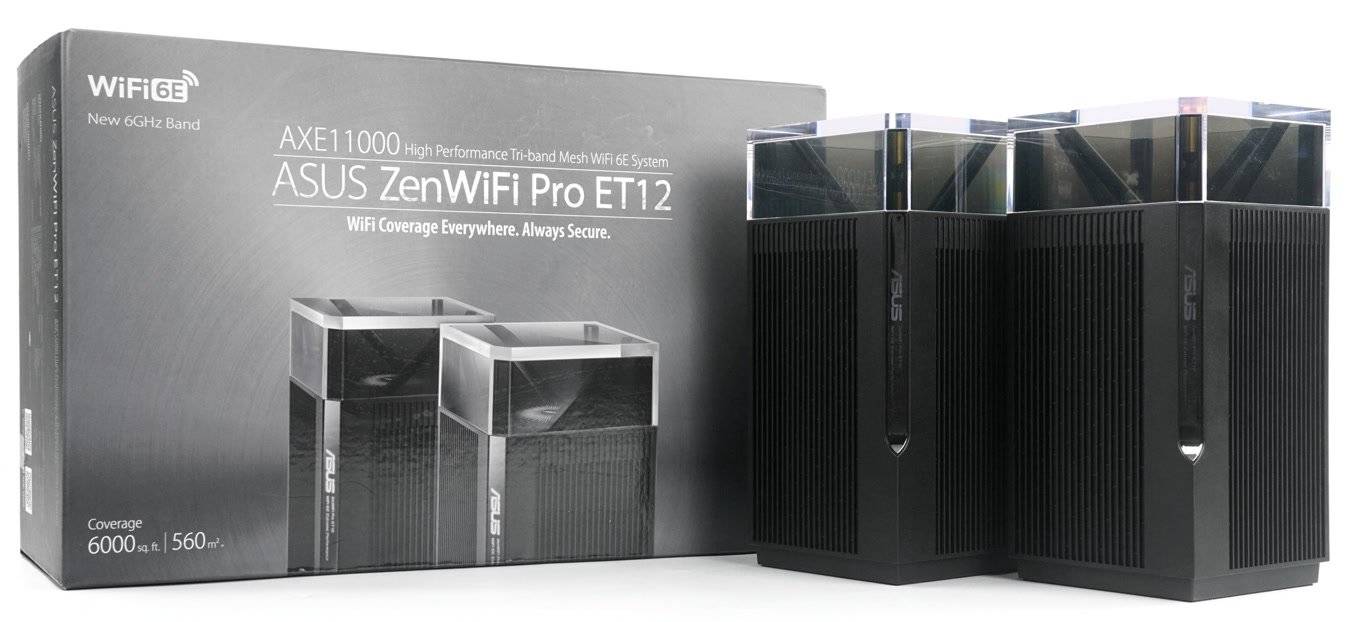

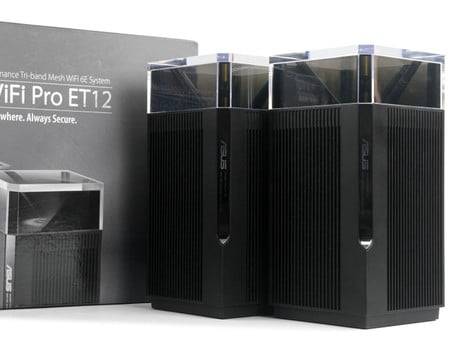

▲ ASUS ZenWiFi Pro ET12 双机套装
随着Wi-Fi 6E标准核准在港使用,各个品牌的Wi-Fi 6E路由器亦陆续登场,今次轮到ASUS ZenWiFi ProET12终于到货送测,拥有由4,800Mbps的6GHz、800Mbps的5GHz及1200Mbps的2.4GHz频段所组成的AXE11000无线带宽规格,而且支持选用5GHz或6GHz频段作为回传通道使用,解决 6GHz 频段穿墙能力不足的痛处。 8支高增益天线设计加上2.5GbE WAN/LAN接口,让2.5Gbps连线能力覆盖全屋,对网络有高要求的读者值得留意。

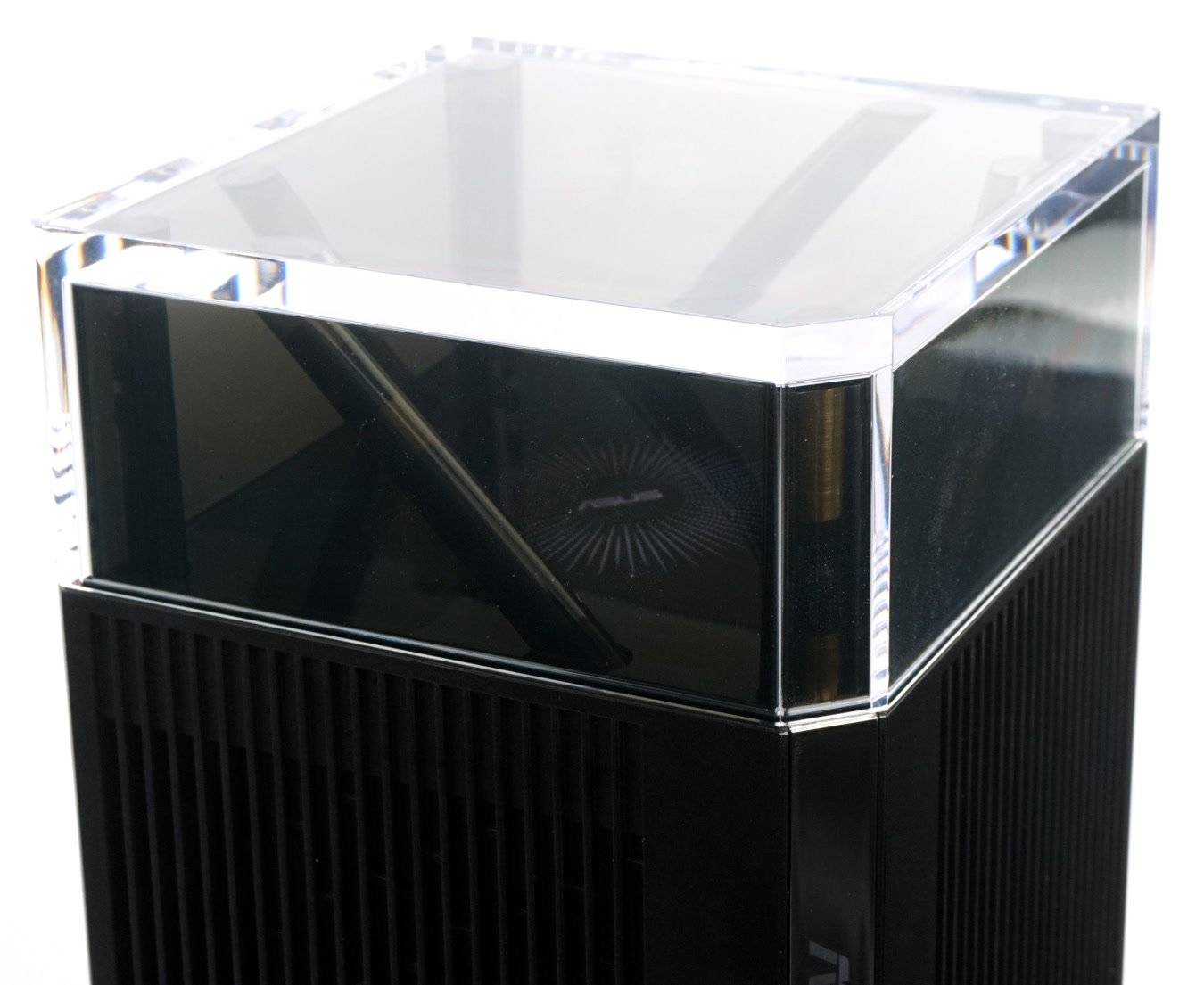

▲ 黑色柱体机身、机顶采透明设计
外观方面,ASUS ZenWiFi Pro ET12 在外观上与旧款 XT12 近乎一致,方正的柱体机身体积为 115 x 115 x 241 mm,黑色的外壳在四面加入了大量的栅格,借此掩饰隐藏其中的散热孔令外观更统一。 机顶采用了前卫的透明设计,里面设有 8 支直立式及倾斜 45 度的天线,以及多色 LED 指示灯,方便用家凭灯号了解路由器当前的运作状态。

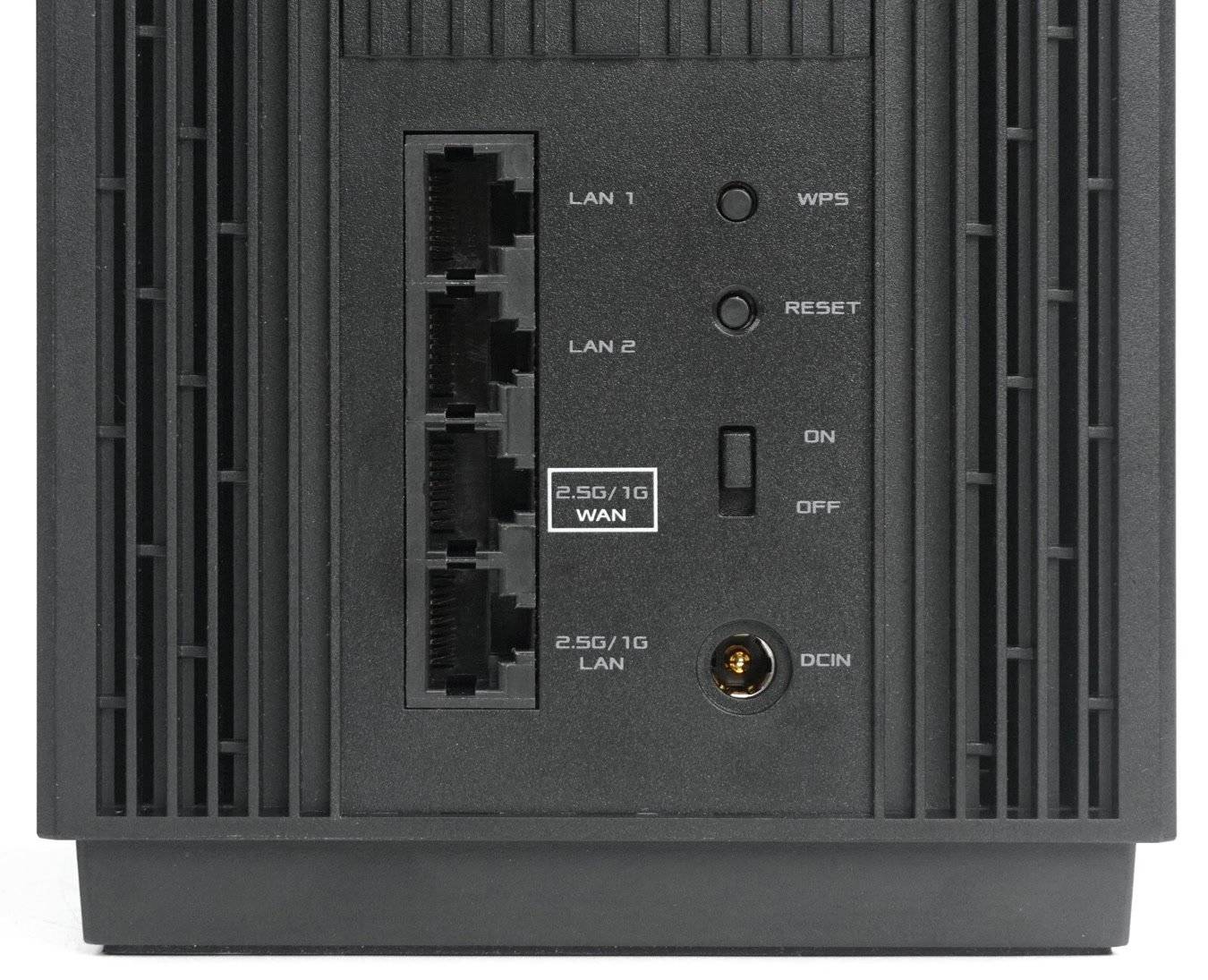

▲ WAN 及其中一组 LAN 支持 2.5GbE Multi-Giga 规格
ASUS ZenWiFi Pro ET12采用1 WAN + 3 LAN的有线连接配置,其中WAN Port及一组LAN Port属于Multi-Giga规格,支持2.5GbE连接速度,全面释放2.5Gbps宽带网络的威力,而余下的两组LAN Port则支持基本Gigabit Ethernet规格。
而且同时支持 WAN 及 LAN 的 Link Aggregation 链路聚合功能,前者能将 2.5Gbps WAN 与 2.5Gbps LAN 组合成一组最大理论带宽达 5Gbps 的 Multi-Giga WAN,而后者则能将两组 1Gbps LAN 组成最高支持 2Gbps 速度的 Multi-Giga LAN。 另外更可以启用Dual WAN备援网络模式,当主要的WAN Port出现故障时透过备用的WAN端口继续提供网络连接。
AXE11000 三频 12-Stream 设计、自动选择最佳回传通道
▲ 机顶设有 8 支 Wi-Fi 天线
ASUS ZenWiFi Pro ET12采用6GHz + 5GHz + 2.4GHz的三频设计,全部支持802.11ax协议及4×4 MU-MIMO配置。 当中6GHz及5GHz频段支持160MHz讯道带宽,各支持4,804Mbps无线带宽,12条串流讯道合共提供约11,000Mbps总无线网络带宽,故标示为AXE11000规格。
至于节点之间的传输方面,ZenWiFi Pro ET12并未设有独立回传通道,撇除有线连接方式,路由器预设会优先选择6GHz频段作为回传通道使用,在目前Wi-Fi 6E装置尚未普及的环境下能获得近乎零干扰的传输表现,有效提升节点的连接速度及稳定性。 不过有见于 6GHz 频段的波长较短,在物理上的「穿墙」能力会较 5GHz 频段稍弱,用家亦可以自行在网页管理界面或 ASUS 路由器 APP 内选择以 5GHz 频段作为回传通道使用,较市面上其他品牌通常只能硬性规定使用 6GHz 频段作为回传通道较具弹性。
Wi-Fi 频段 | 传输协议 | 串流讯道 | 讯道频宽 | 最大带宽 |
6GHz | Wi-Fi 6E (802.11ax) | 4 | 20/40/80/160 MHz | 4,804Mbps |
5GHz | Wi-Fi 6 (802.11ax) | 4 | 20/40/80/160 MHz | 4,804Mbps |
2.4GHz | Wi-Fi 6 (802.11ax) | 4 | 20/40 MHz | 1,148Mbps |

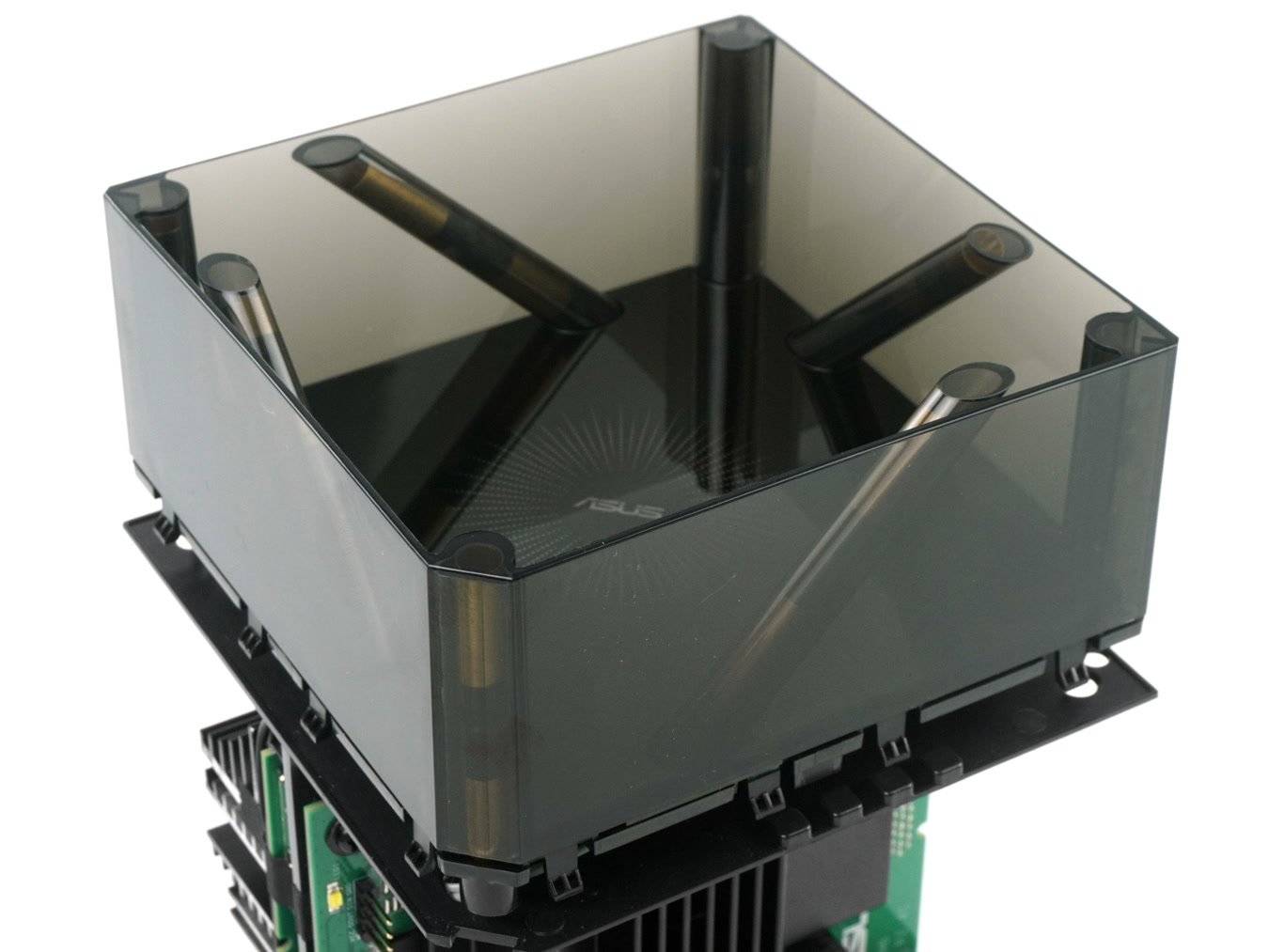

▲ 分别设有直立式及倾斜 45 度的天线
此外,ASUS ZenWiFi Pro ET12的机顶天线摆放亦有经过特别设计,8支高增益天线当中4支采用直立式设计、4支则采用倾斜45度的设计,厂方指出设计能有效降低天线之间的讯号干扰及最大化Wi-Fi的覆盖范围。
▲ 支持 AiMesh 技术
作为ZenWiFi系列的一员,ASUS ZenWiFi Pro ET12支持ASUS AiMesh技术,能够混搭其他兼容的ASUS Router组成Mesh Wi-Fi网络,而且接点与接点之间除了可以使用无线连接外,亦可以透过有线连线组建有线或混合式Mesh网络。
ASUS ZenWiFi Pro ET12 拆解
▲ 两块 PCB 被巨型 Heatsink 紧夹着

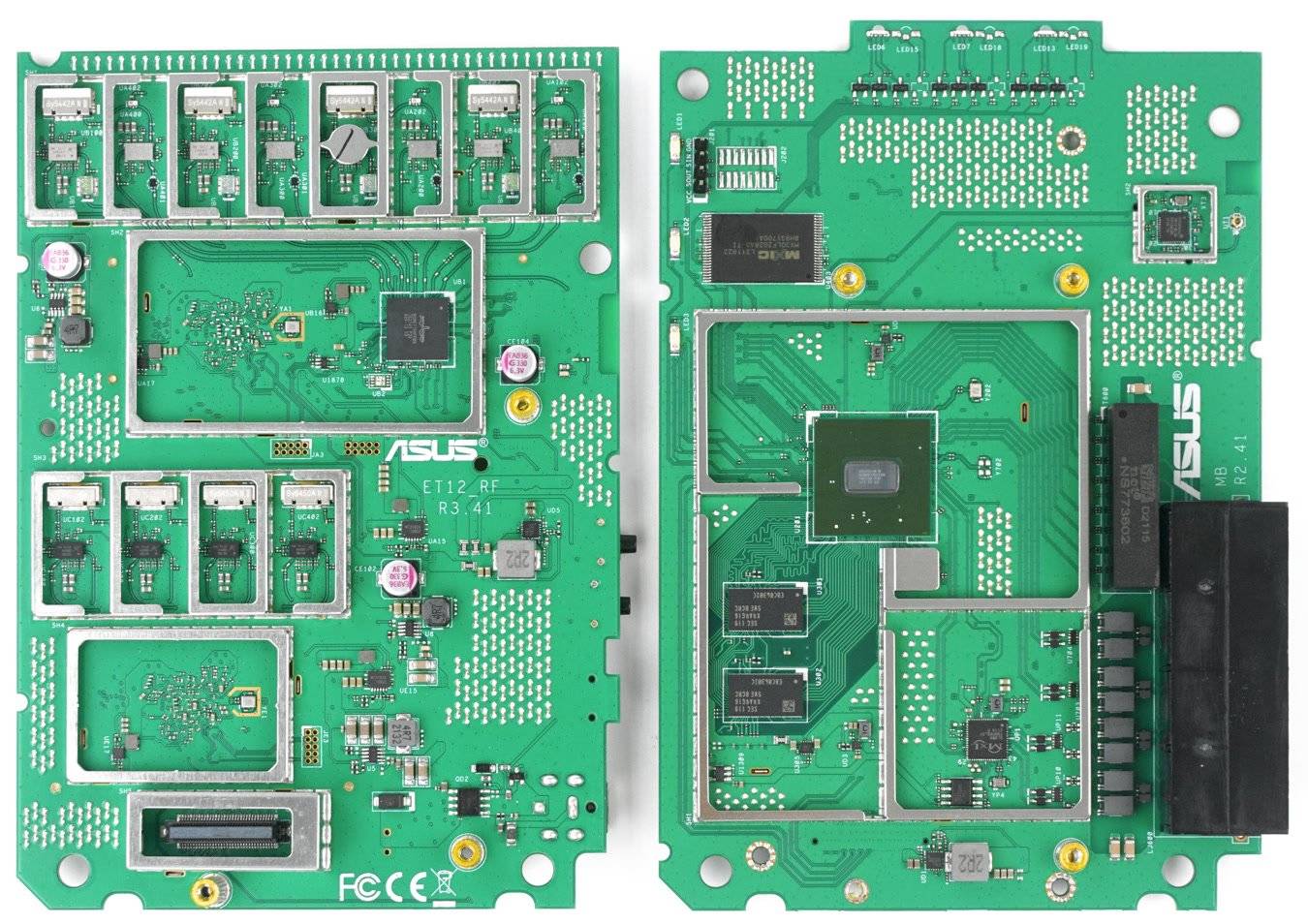

▲ 双 PCB 设计
分为 Wi-Fi 收发板 ( 左) 和运算主板( 右)

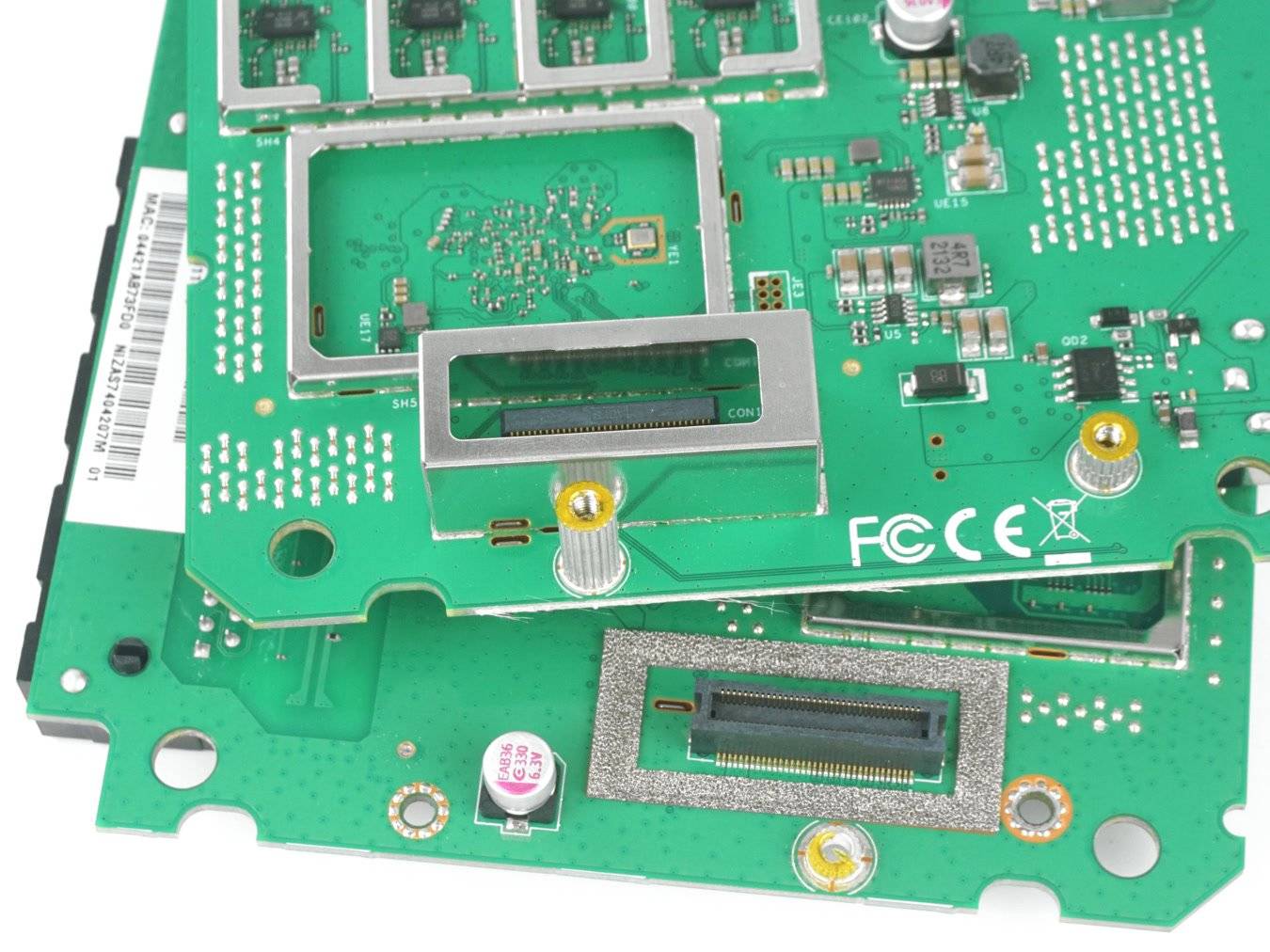

▲ PCB 之间以高抗扰 BTB 接口进行连接
将ASUS ZenWiFi Pro ET12的外壳移除后,可以看到路由器的内部设计与上代XT12近乎一致,继续采用双PCB设计,分为处理主板及Wi-Fi收发板两部分,两块PCB之间以ACES打造的高抗扰的BTB接口进行连接,并且以两块巨型的铝金属 Heatsink 紧夹着,为元件提供充足的被动散热能力,确保路由器能够长时间稳定地运作。

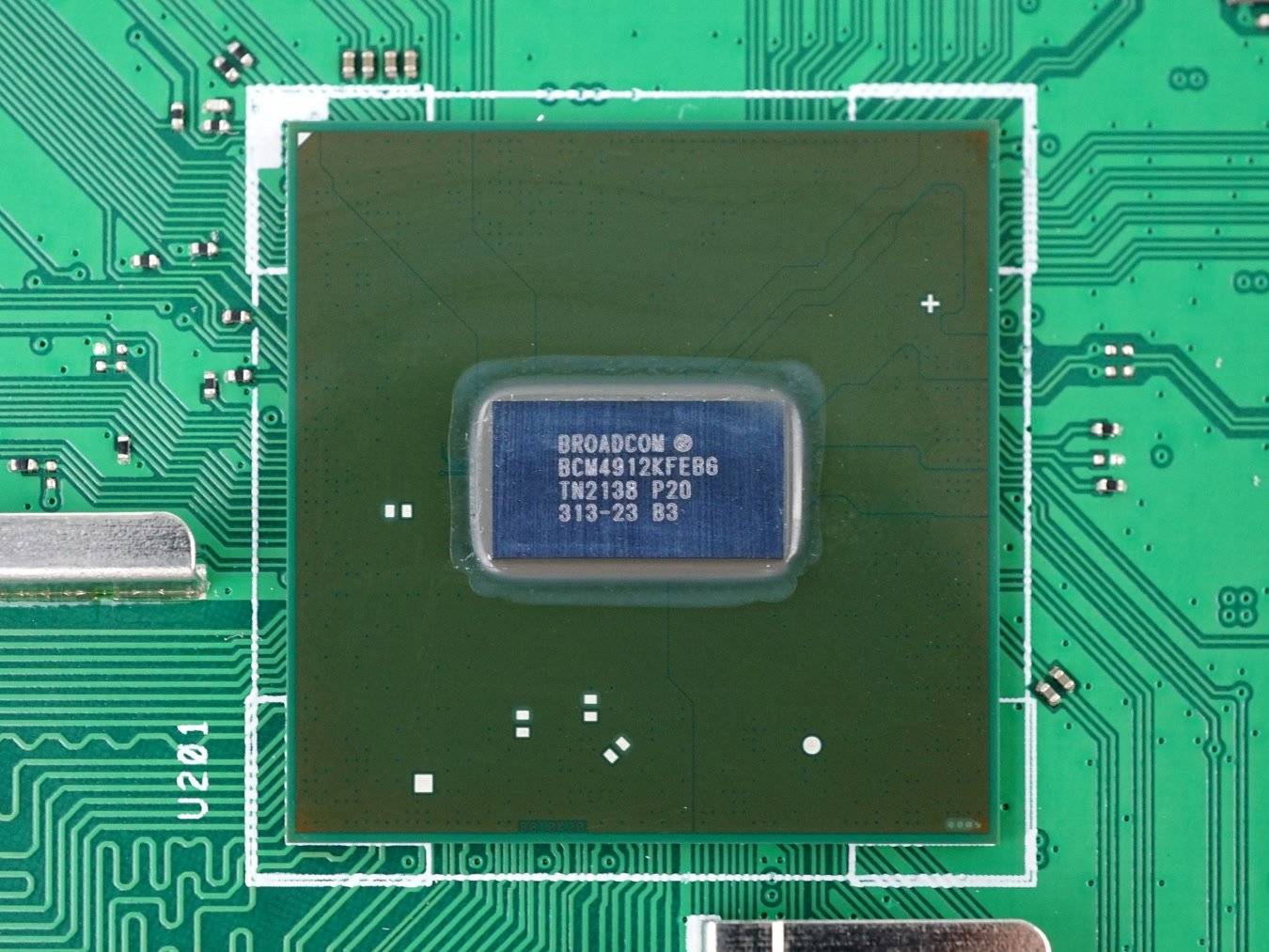

▲ Broadcom BCM4912 四核心网络处理器
进一步将路由器的天线、散热器及金属屏蔽拆去后,可以看到ASUS ZenWiFi Pro ET12与XT12共享了绝大部分的芯片,采用了相同的Broadcom Wi-Fi 6/6E解决方案,搭载Broadcom BCM4912网络处理器,整合4颗64bitARM-v8 Cortex-B53运算核心,CPU最高运作时脉为2.0GHz,内建了一组 2.5G multi-Gig PHY及4组GbE PHY,并且提供了2组USXGMII Ethernet接口,在硬件层面预留了10GbE网络的支持性,是一颗高性能的高阶网络处理器。

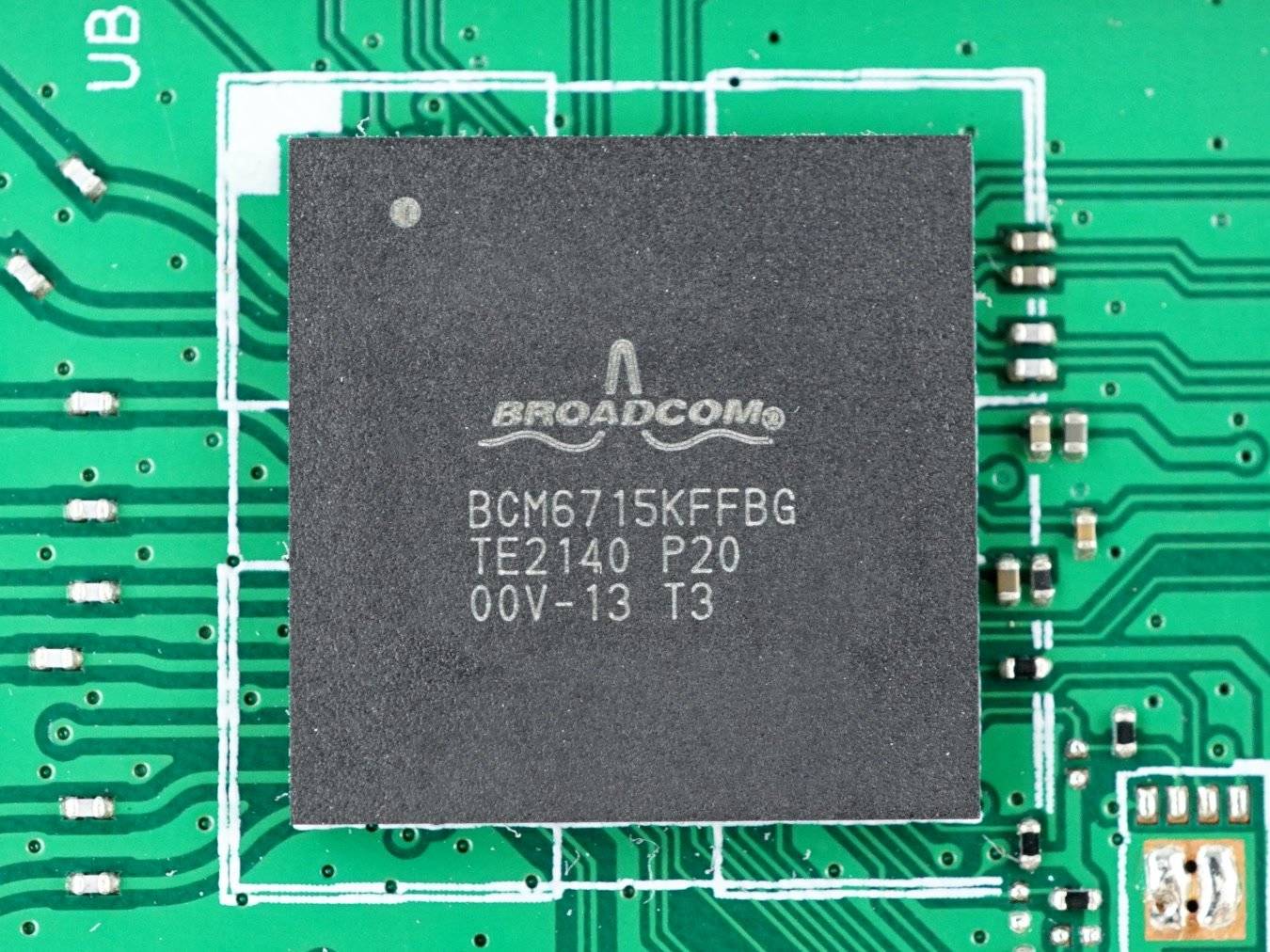

▲ Broadcom BCM6715 Wi-Fi 芯片
Wi-Fi 收发方面,ASUS ZenWiFi Pro ET12 搭载了 3 颗 Broadcom BCM6715 Wi-Fi 芯片,分别提供 2.4GHz、5GHz 及 6GHz 三个无线频段,全部频 段皆支持802.11ax制式及4×4 MU-MIMO技术,最高无线带宽分别为1,148Mbps、4,804Mbps、4,804Mbps,三个频段、12 条串流讯道合共提供接近11,000Mbps的无线网络带宽。

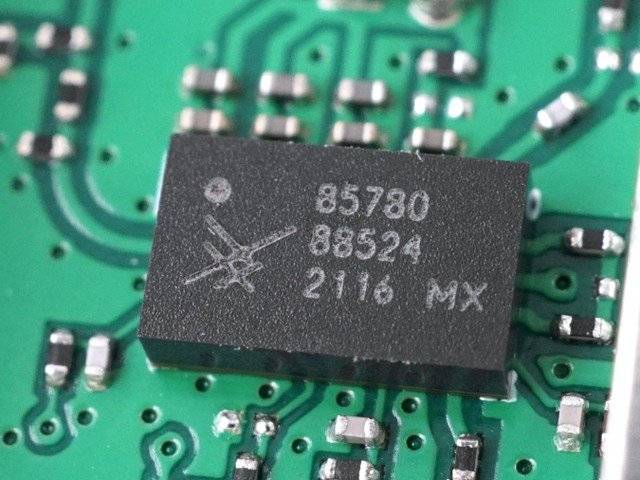

▲ Skyworks SKY85780-11 6GHz FEM

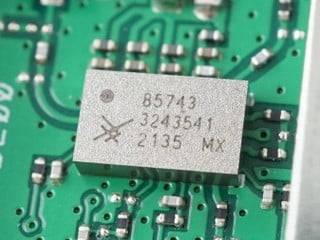

▲ Skyworks SKY85743-21 5GHz FEM (左) /

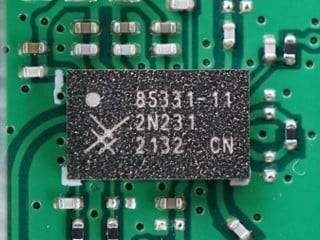

Skyworks SKY85331-11 2.4GHz FEM (右)
讯号增益方面,ZenWiFi Pro ET12 全面用上 Skyworks 的整合式 FEM 解决方案,6GHz、5GHz 及 2.4GHz 频段分别搭载了 SKY85780-11、SKY85743-21 及 SKY85337-11 Wi-Fi 前端模块,全部都整合了讯号增益器及低噪音放大器 (LNA) 等常见设计。 其中负责 6GHz 讯号的 SKY85780-11 的能量输出为 +24 dBm,符合 OFCA 针对室内 Wi-Fi 6E 路由器订明的最高能量输出限制。

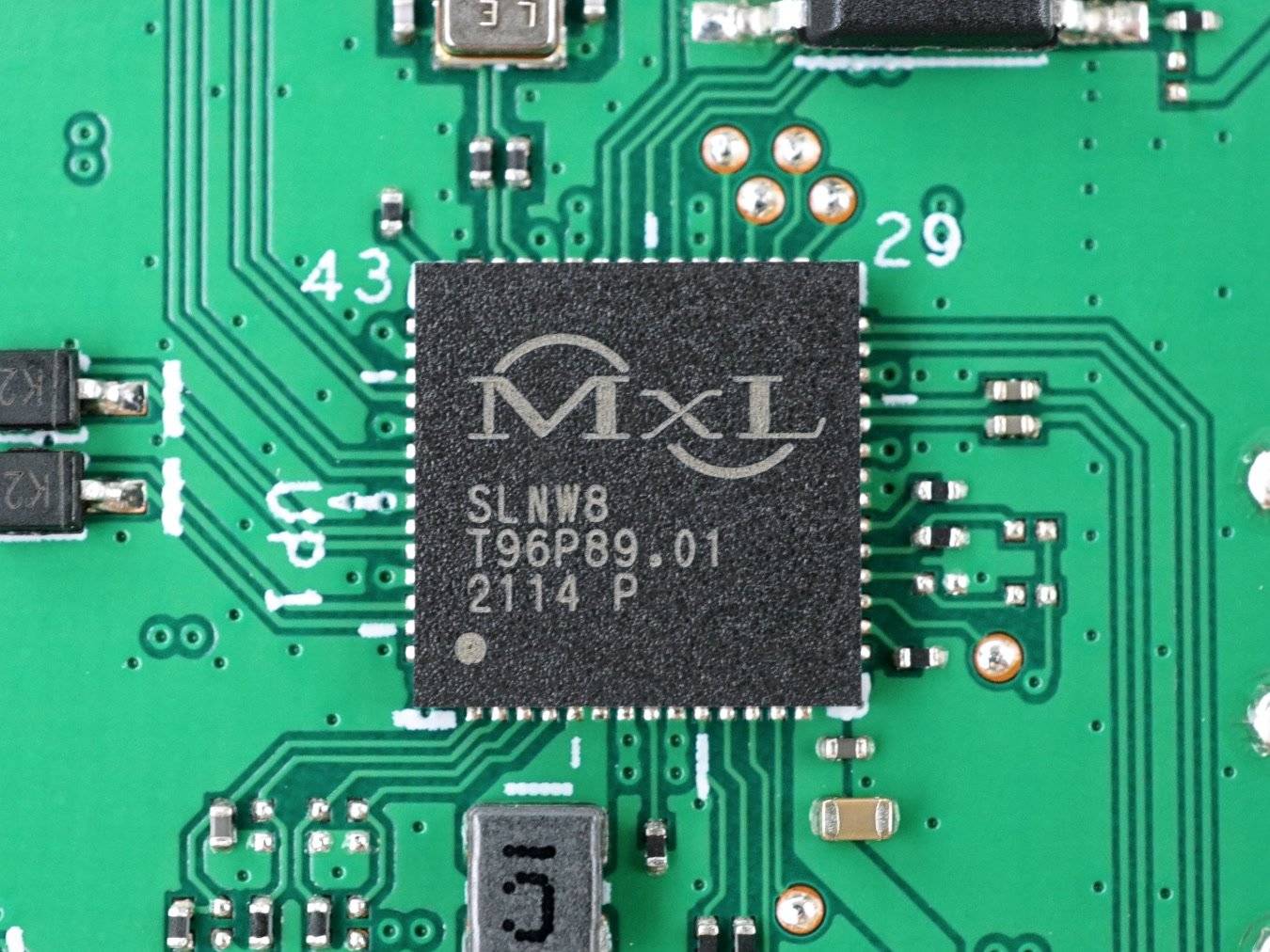

▲ MaxLinear GPY211 2.5GbE PHY
有线网络方面,ASUS ZenWiFi Pro ET12搭载的Broadcom BCM4912网络处理器已经内建了1组2.5GbEPHY及4组1GbEPHY,外加一颗 MAXLINEAR GPY211 2.5GbEPHY,合共提供2.5GbE WAN+2.5GbELAN+1GbELAN x 2的有线连接配置。

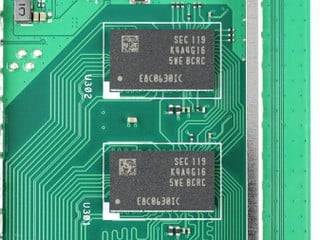

▲ Samsung K4A4G165WE-BCRC 4Gb DDR4 x 2 (左) /

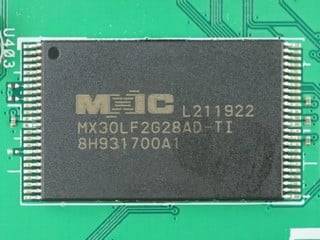

Macronix MX30LF2G28AD-TI 2G-bit NAND-Flash (右)
内存方面,路由器搭载了两颗三星 K4A4G165WE-BCRC 4Gb DDR4 DRAM,内存速度为2,400Mbps,提供1GB系统内存,高速且大容量的内存空间能够提供更高的数据吞吐量,在多装置同时连接时仍能维持高速稳定。 另外搭载了一颗 Macronix MX30LF2G28AD-TI 2G-bit 闪存,提供 256MB 固件存储空间。

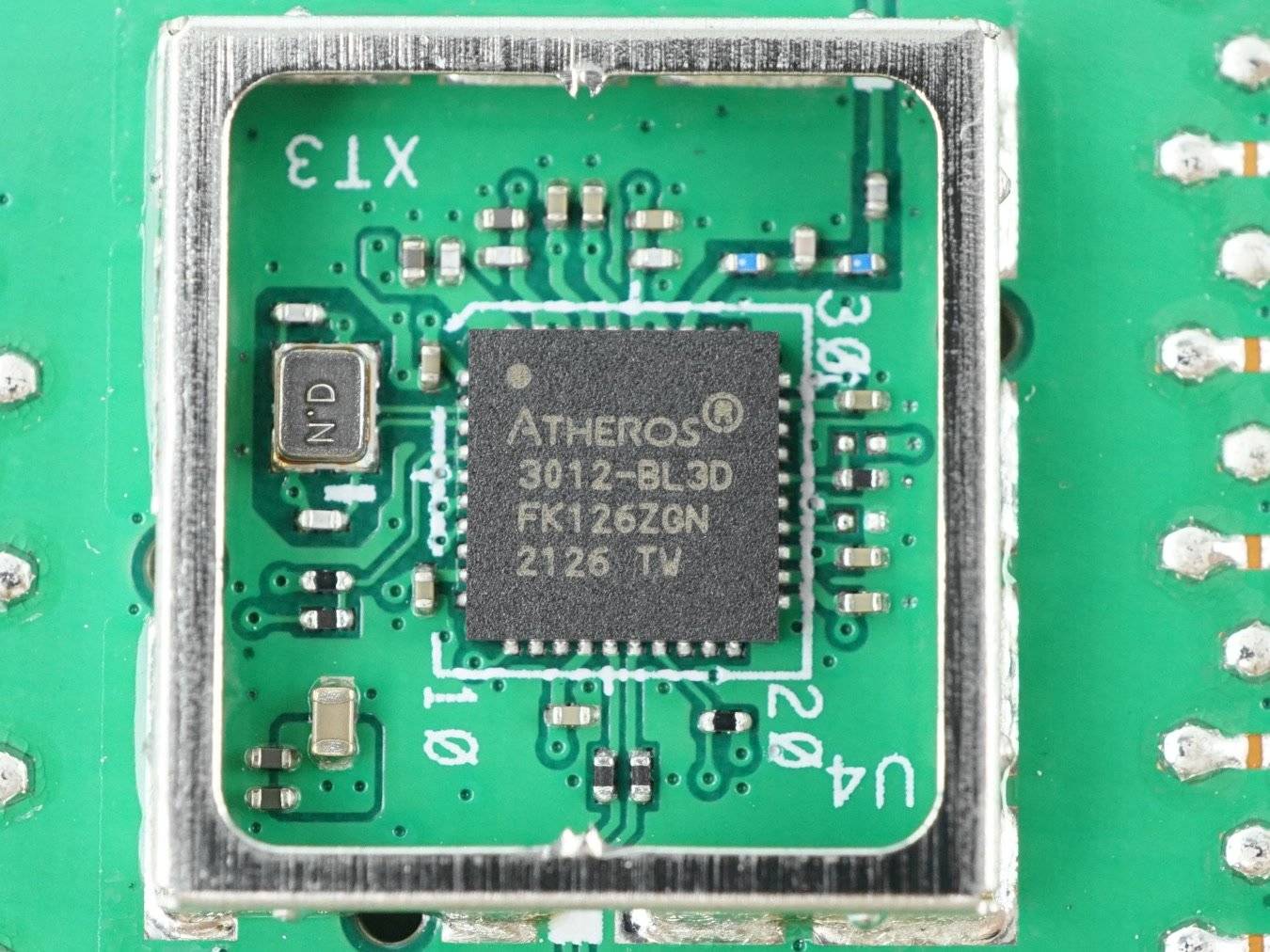

▲ Atheros AR3012 蓝牙芯片
另外还搭载了一颗 Atheros AR3012 蓝牙芯片,主要用于让用家以智能手机配合 ASUS Router APP 对路由器进行首次设定自动配对,令设定过程更简单方便。
支持 ASUS Router APP 手机应用程序

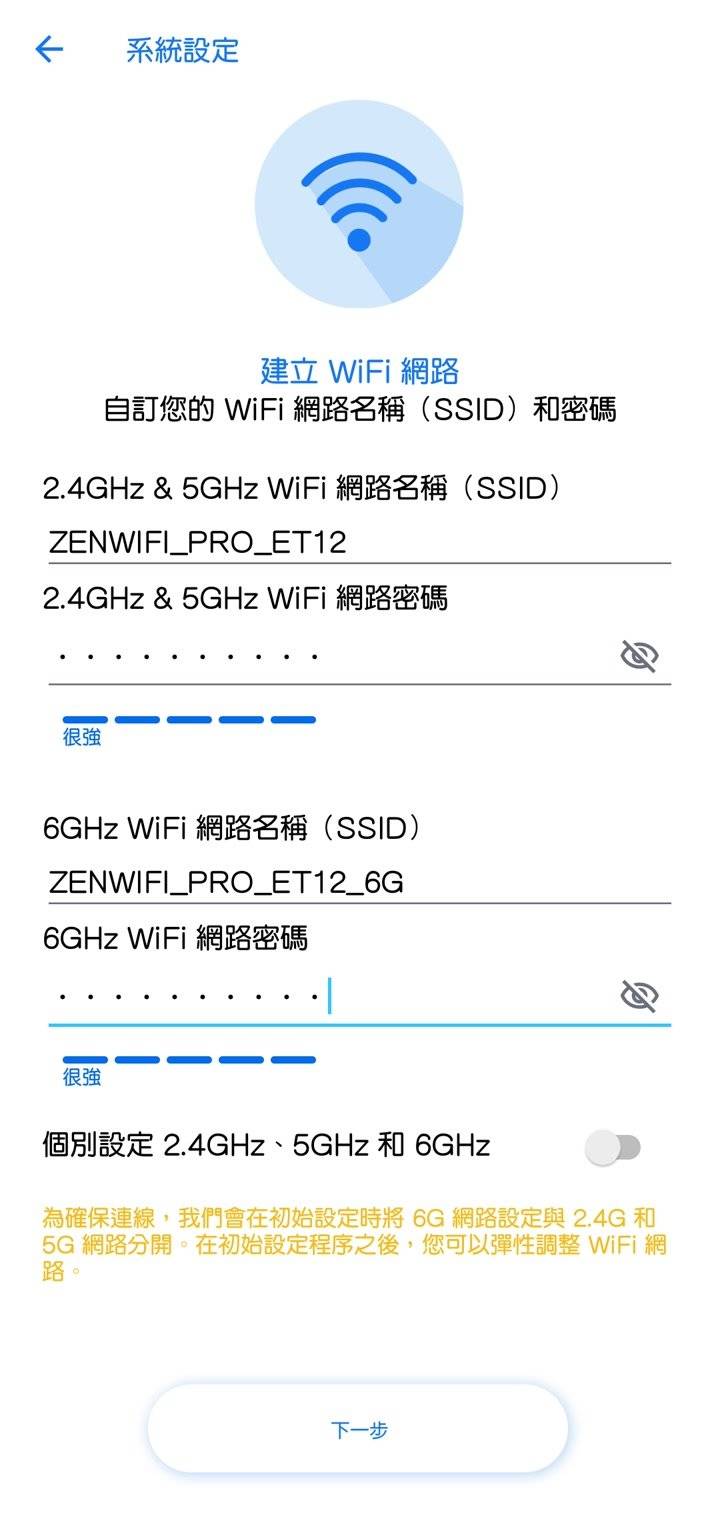

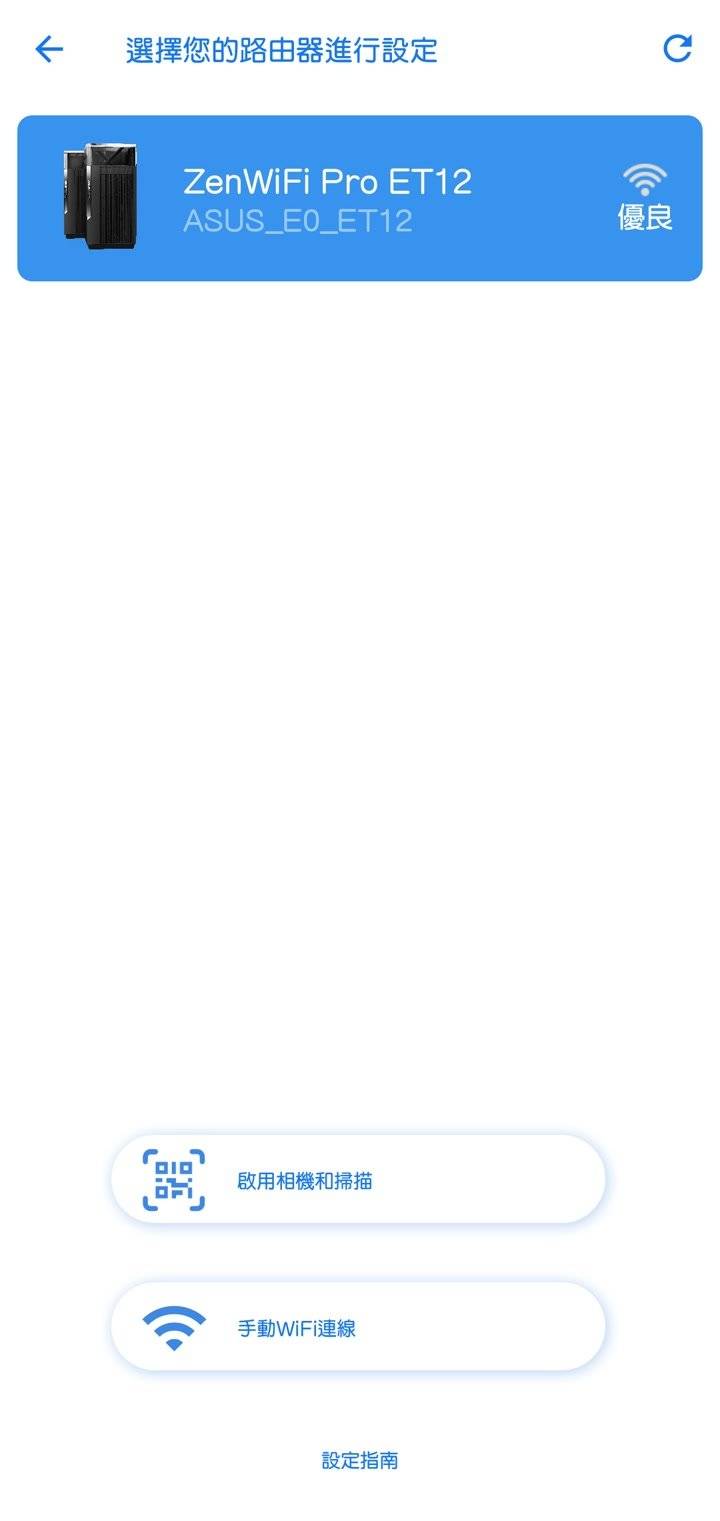

ASUS ZenWiFi Pro ET12 支持通过ASUS Router 手机应用程序进行设定,用家只需要为路由器接上电源及 Ethernet 网络线,等待路由器启动完毕后,在 APP 接口上选择需要设定的产品系列便会自动进行配对,再依照画面指示逐步进行设定,每个步骤都有清晰的图文指引,只需要约莫 5 分钟便可轻松完成设定。

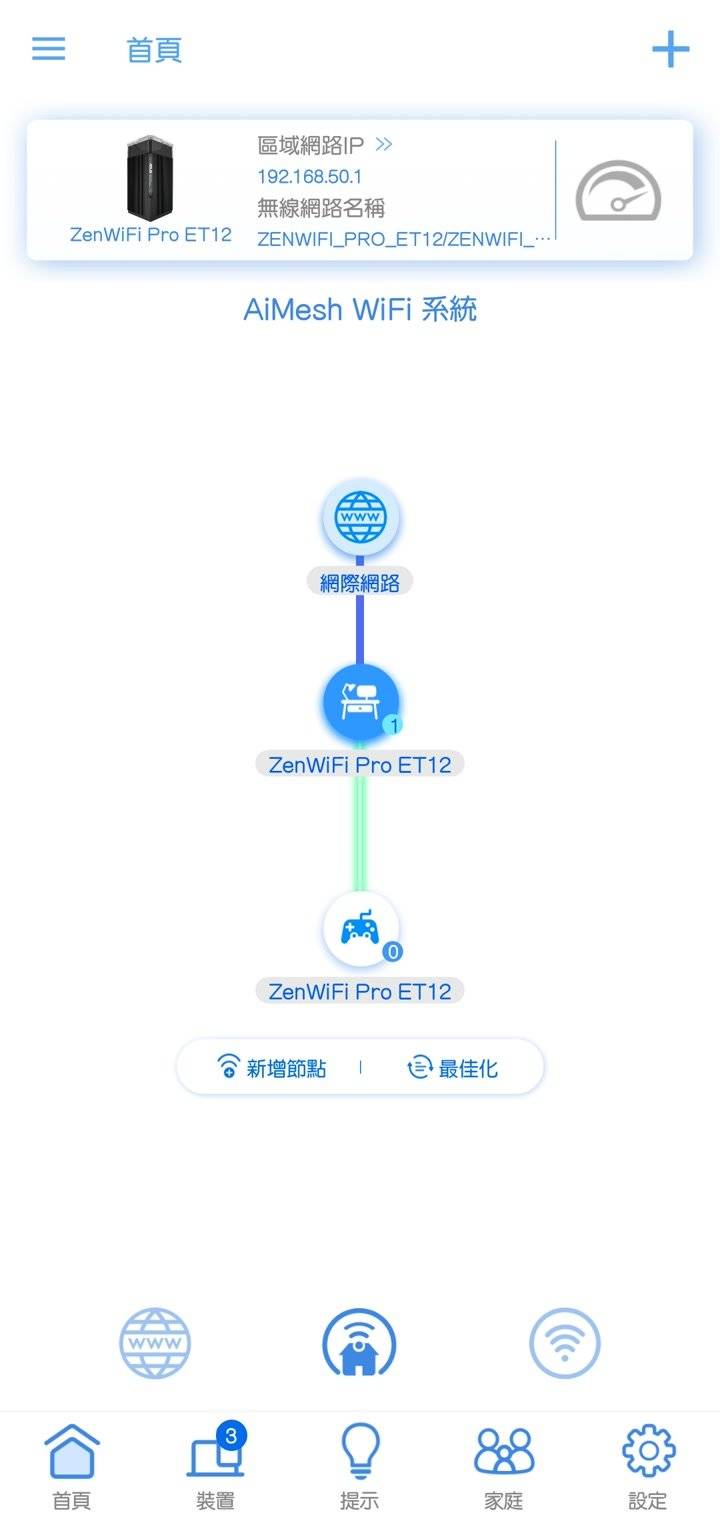

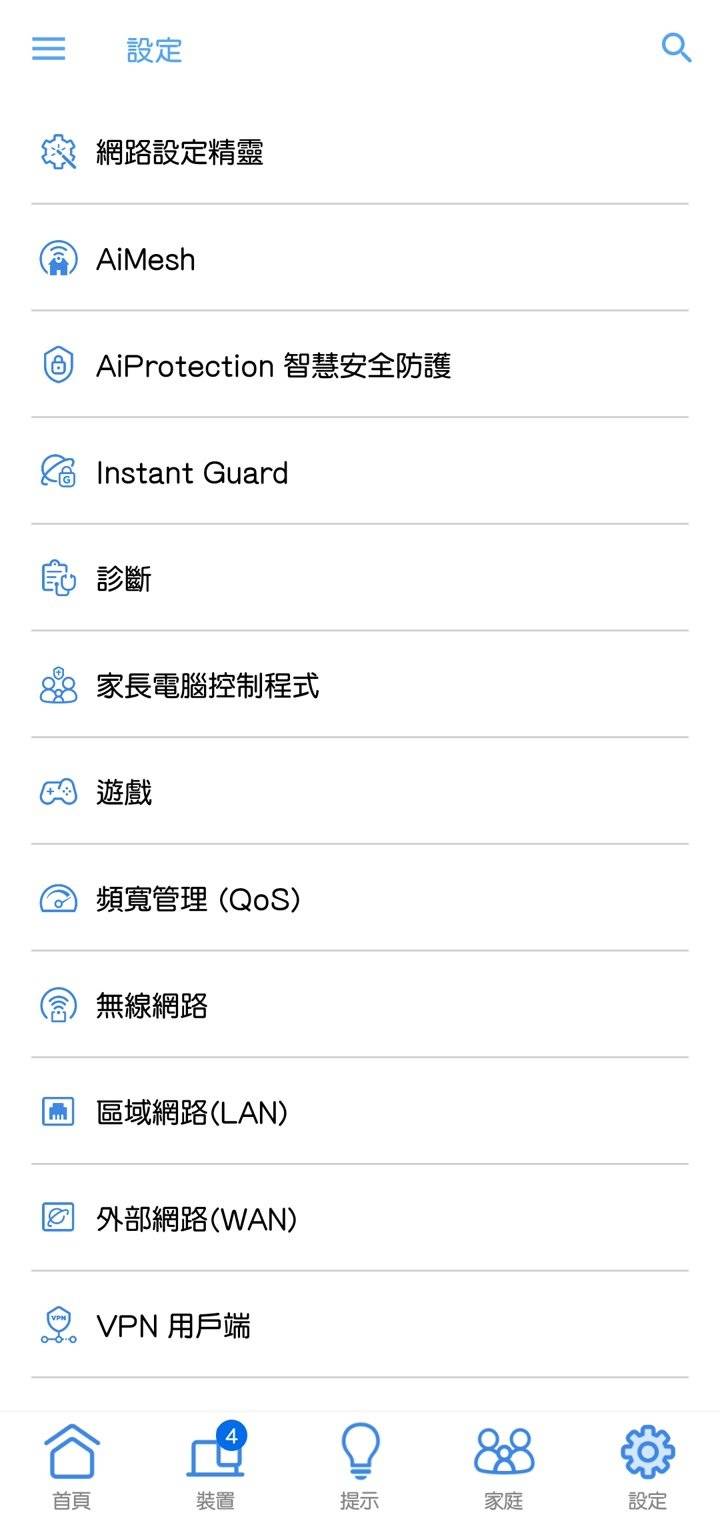

▲ ASUS Router APP 的 UI 设计简单直观
设定完成后便会进入ASUS Router APP的主接口,同样设有路由器状态、设备列表、提示信息等基本功能,亦可以进行大部分的基本设置,但部分进阶功能则需要进入传统WebUI接口才能设定。
内建完善的家长管理系统

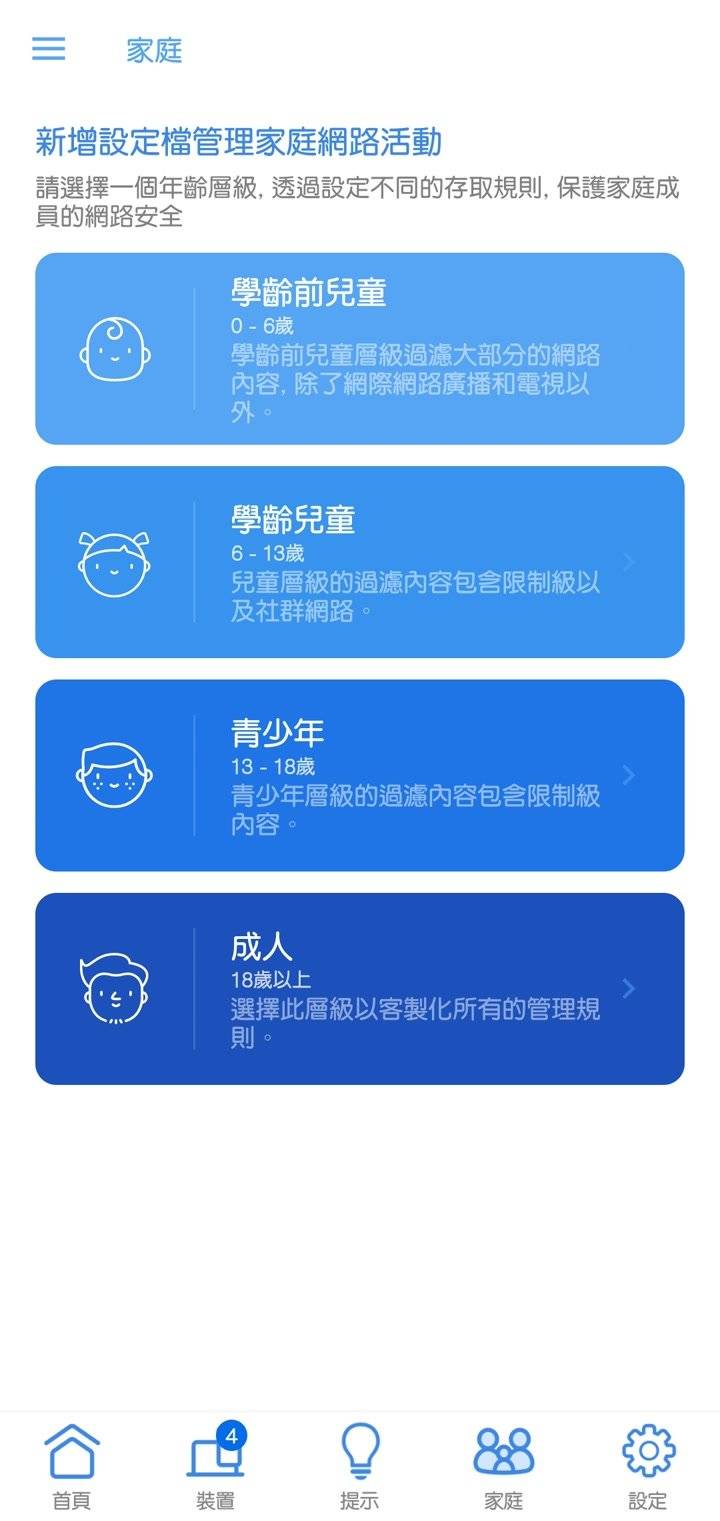

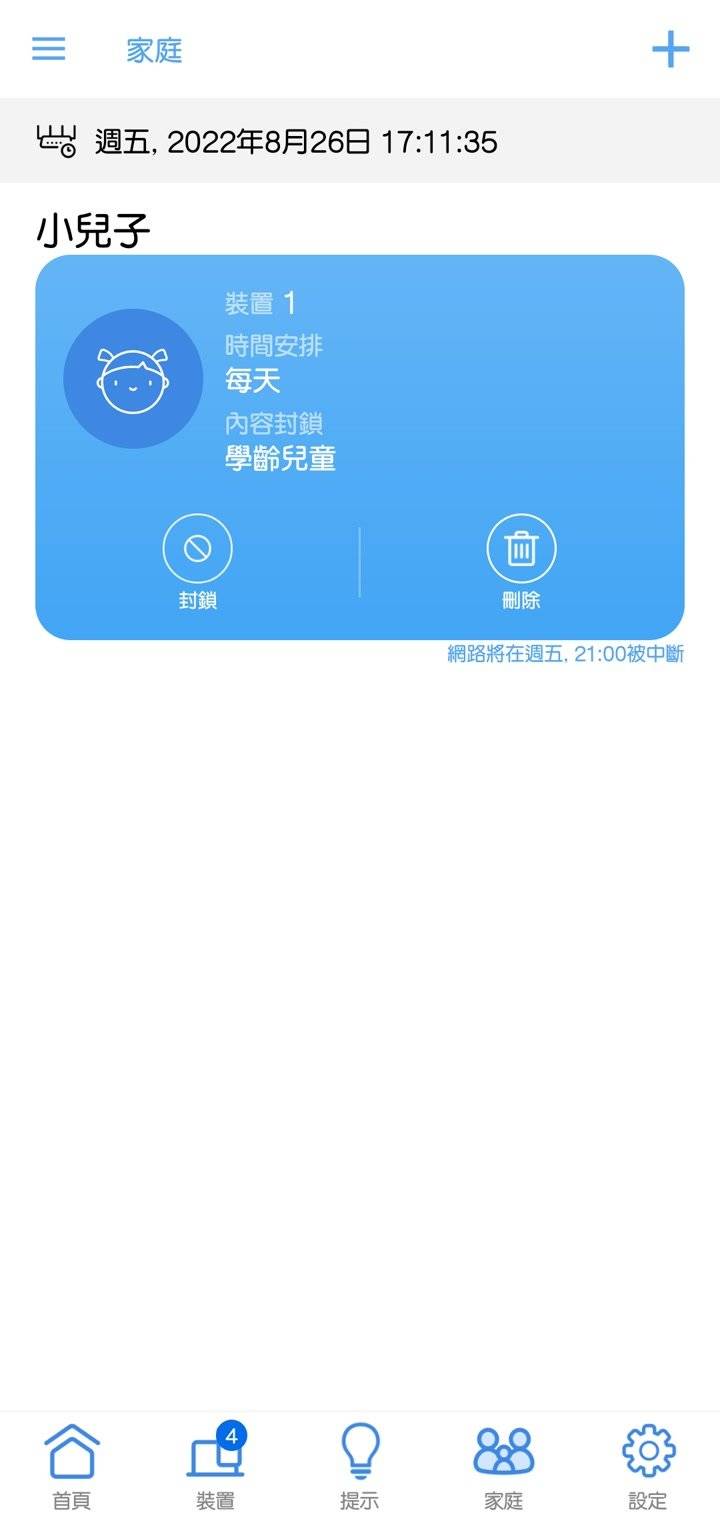

▲ 提供家长控制功能
对于家长来说,当子女在家学习期间最需要的就是家长控制功能,ZenWiFi Pro ET12 就内建了一套相当完善的家长管理系统,主要提供时间安排及内容封锁两大功能,能够为每个家庭成员独立设定一组专属的配置文件,限制他们能够使用网络的时间以及能够浏览的内容。

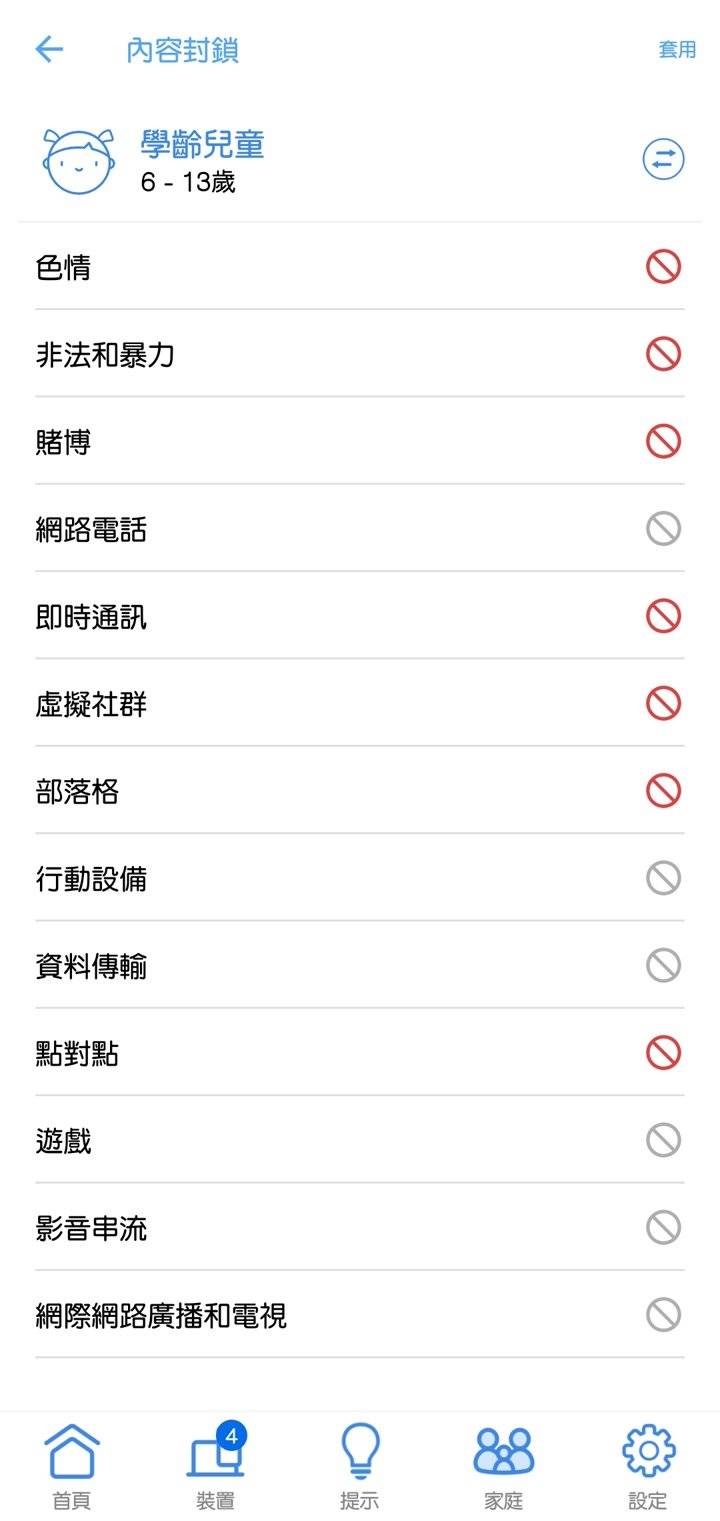

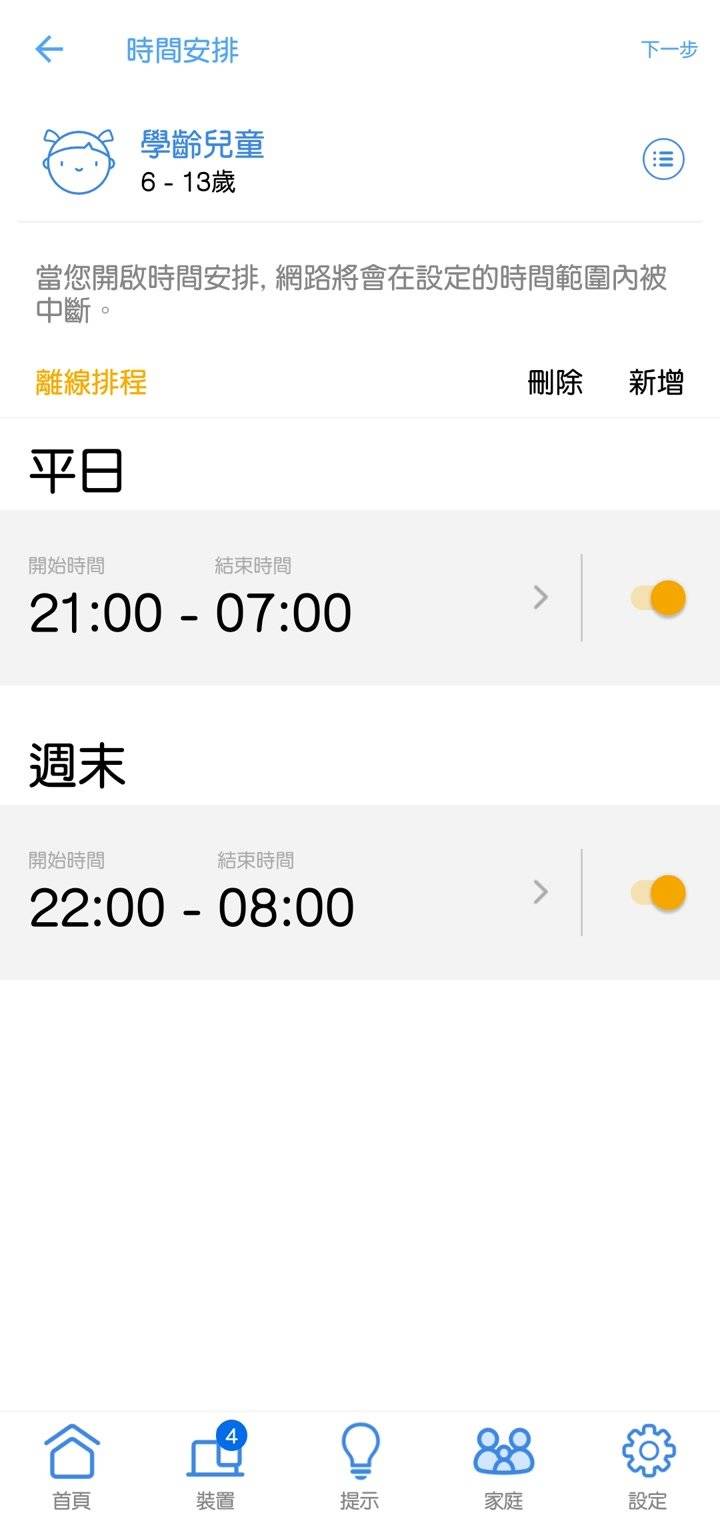

▲ 能够设定时间安排及选择需过滤连接类型
不少路由器产品在内容封锁方面需要算人手将网址逐一输入,但是互联网世界的网站多不胜数,这种封锁方式其实不切实际。 ASUS ZenWiFi Pro ET12 系统内建的内容封锁引擎就采用了著名的 Trend Micro 网络信誉服务,服务预先将海量的网站类型定义好,默认提供四个年龄分级,分别是学龄前儿童、学龄儿童、青少年以及成人,各个分级的设定预设值都不同,用家亦可以手动更改网络使用时间及内容封锁的设定。 例如「学龄儿童」默认会被禁止使用即使通讯及社交网站,而「青少年」则不允许浏览成人内容等等,防止子女接触到不良信息,亦有效阻止孩子沉迷看串流视频及打机。

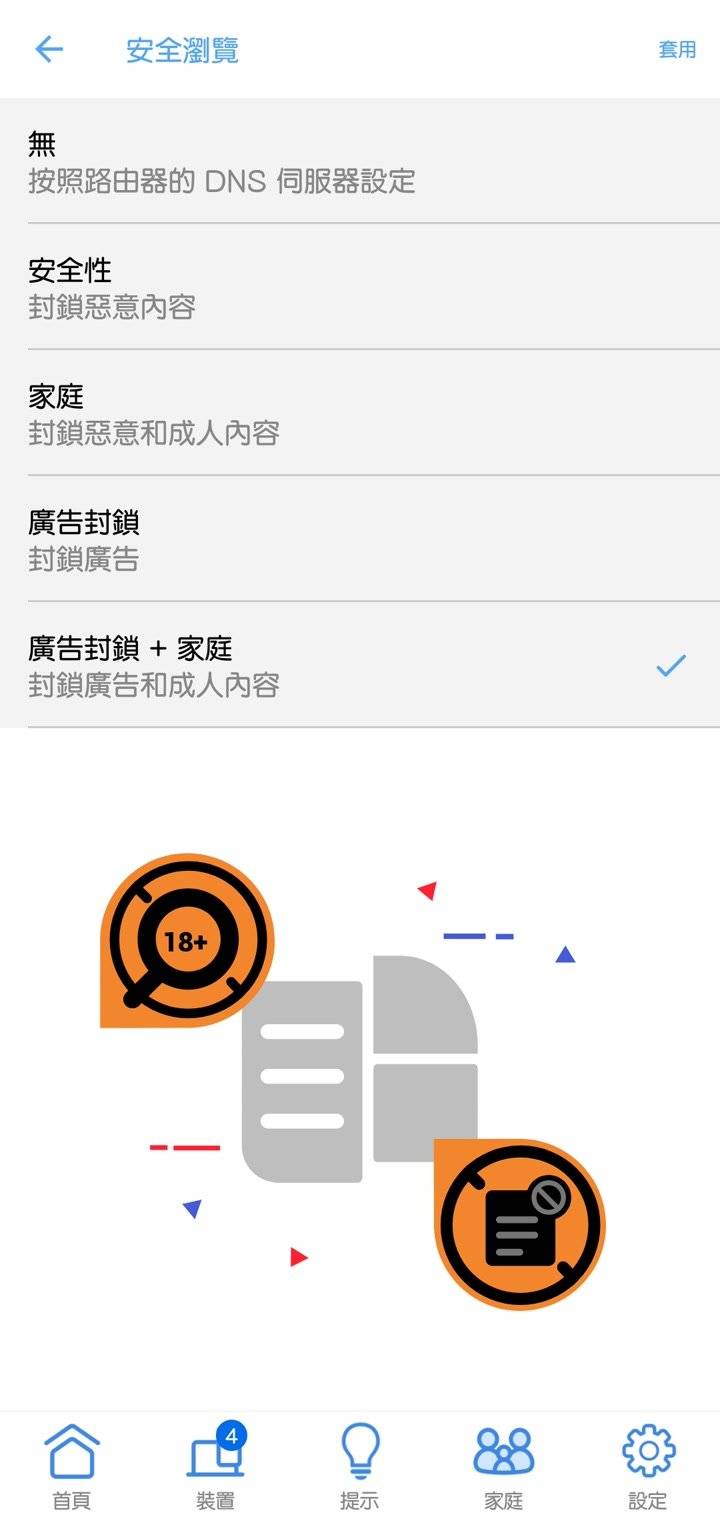

▲ 加入安全浏览功能
而内容封锁功能除了能阻档特定的连线类型外,更加入了安全浏览功能,当中的广告封锁选项顾名思义能阻档网页广告的显示,透过Trend Micro Ad Block引擎,从DNS层面阻止浏览器加载广告,笔者利用本网站的主页进行测试,在开启这个功能后,主页的赞助商Banner确实全部无法正常加载。
AiProtection 智能安全防护功能

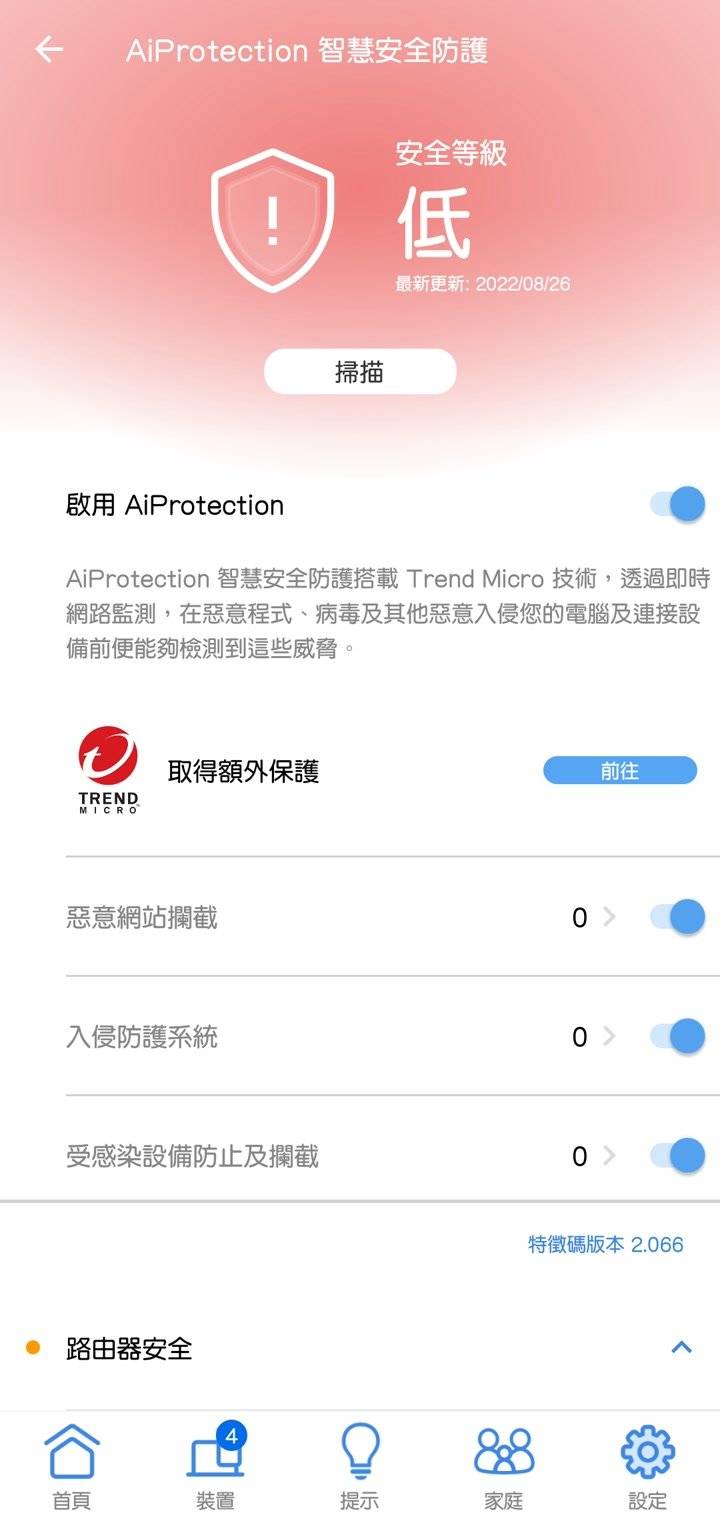

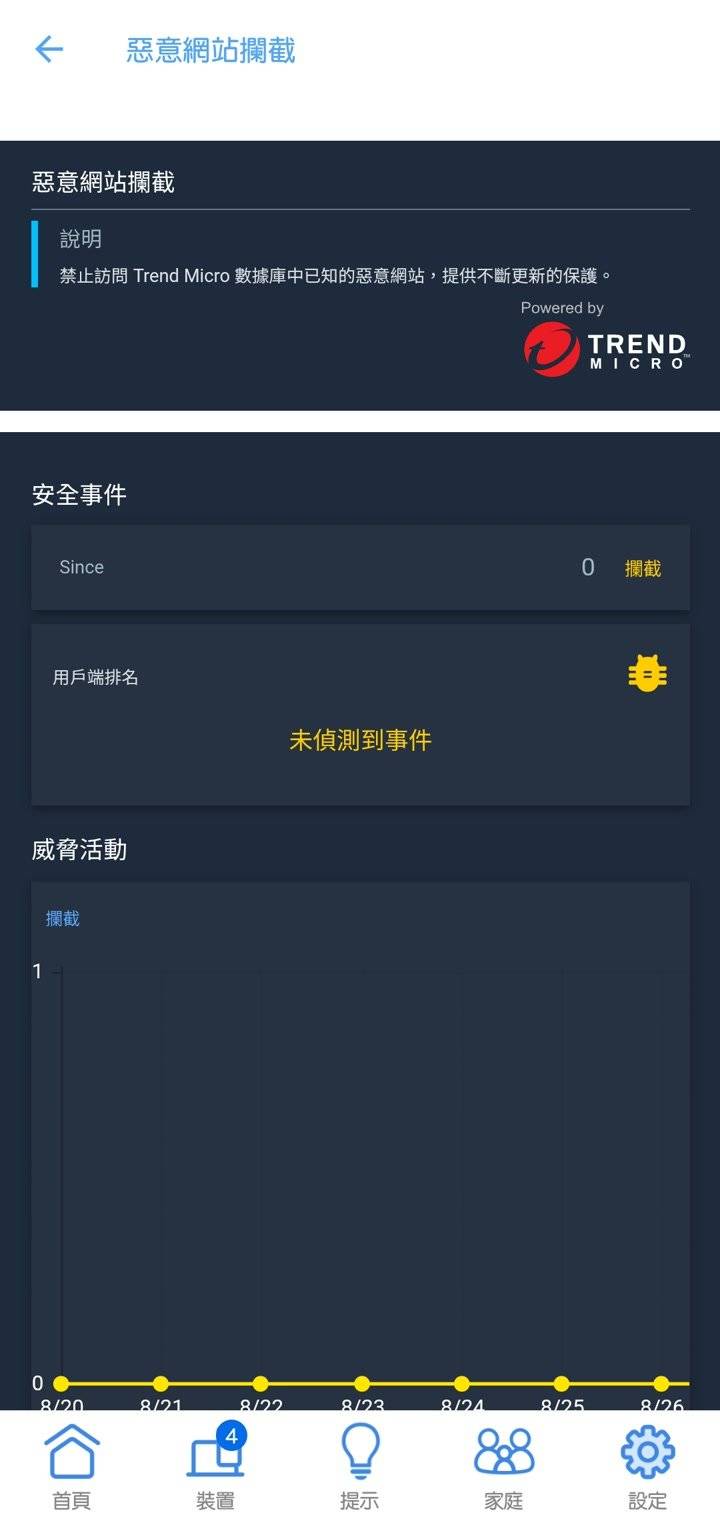

▲ 加入 AiProtection 智能安全防护功能
除了家长控制功能外,网络安全同样非常重要,ASUS ZenWiFi Pro ET12还加入了 AiProtection 智能安全防护功能,建基于 Trend Micro 的防毒云数据库,定时更新病毒库及具威胁网站资料,提供恶意网站拦截、入侵防御系统及受感染设备拦截功能,保护网络不受钓鱼网站、恶意连结、木马、勒索及间谍软件的攻击, 同时当出现资安危害时会在ASUS Router APP中作出通知,全方位保障用家的网络安全。
NAT 性能测试

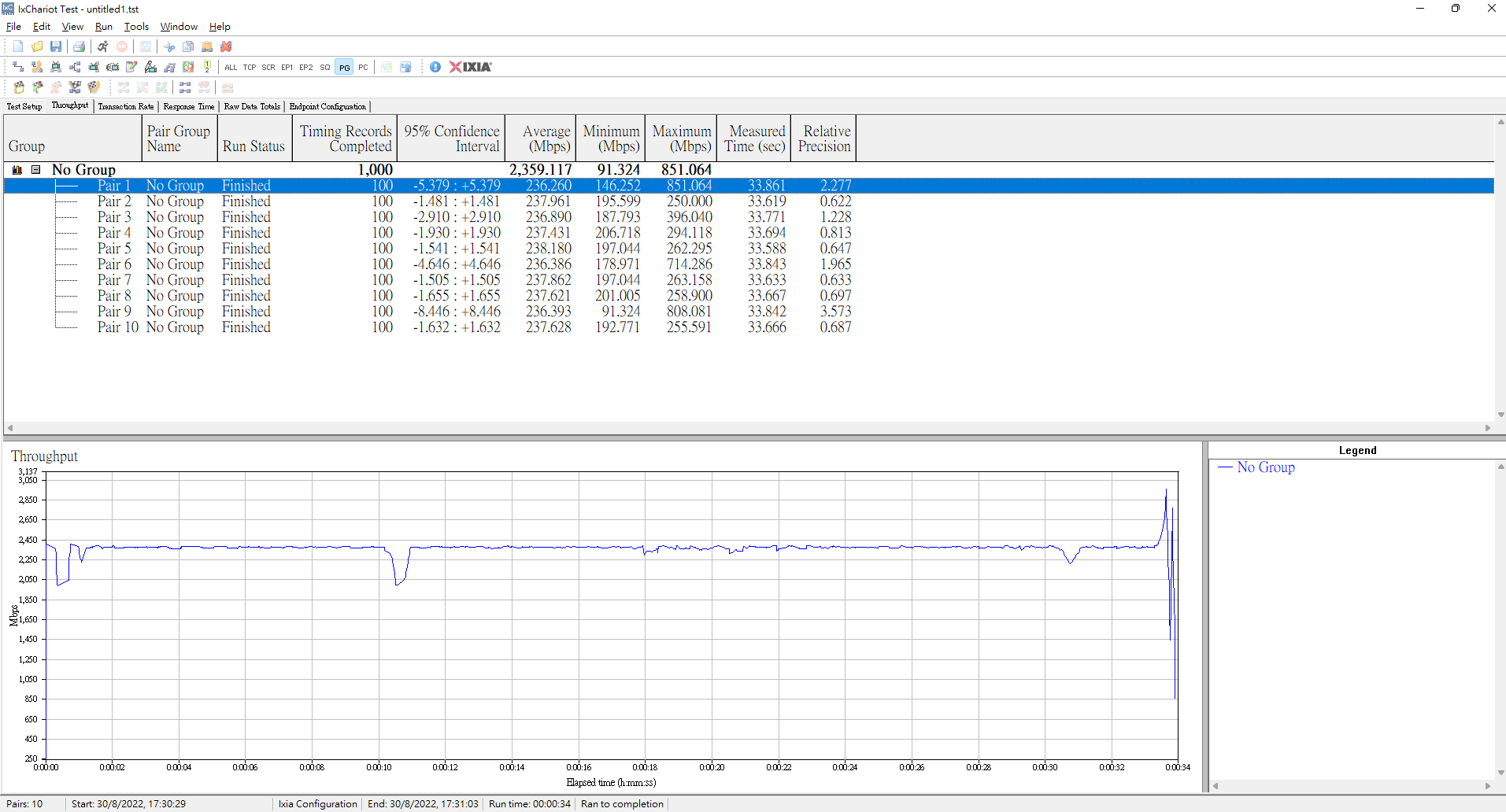

▲ 透过 IxChariot 测试路由器的 NAT 转换效能
为测试ASUS ZenWiFi Pro ET12的NAT网络地址转换效能表现,实测采用两部搭载了2.5GbELAN接口的PC连接分别接驳至路由器的2.5G WAN及2.5GLAN Port作为WAN服务器及LAN客户端,透过IxChariot工具测试LAN to WAN及WAN to LAN的TCP吞吐量。 结果显示,在两个单向测试中都能提供约莫2,350Mbps的平均Throughput速度,非常接近2.5Gbps WAN/LAN接口的PHY速率极限,NAT效能表现优秀。
▲ LAN to WAN 单向测试
▲ WAN to LAN 单向测试
测试方向 | 平均速度 | 最高速度 |
WAN to LAN | 2,347Mbps | 2,353Mbps |
LAN to WAN | 2,364Mbps | 2,378Mbps |
5GHz vs 6GHz 回传通道速度比较测试
由于ASUS ZenWiFi ProET12支持让用家自行选择以5GHz或6GHz频段作为节点之间的Mesh Backhaul回程通道使用,为了解路由器的Mesh to LAN效能表现及比较两者在速度表现上的差异,笔者以两部设有2.5GbE LAN Port的PC接驳至主路由器及分机的2.5GbE WAN及LAN Port, 并且分别在辨公室两个不同位置通过自行架设的测速服务器进行速度测试。

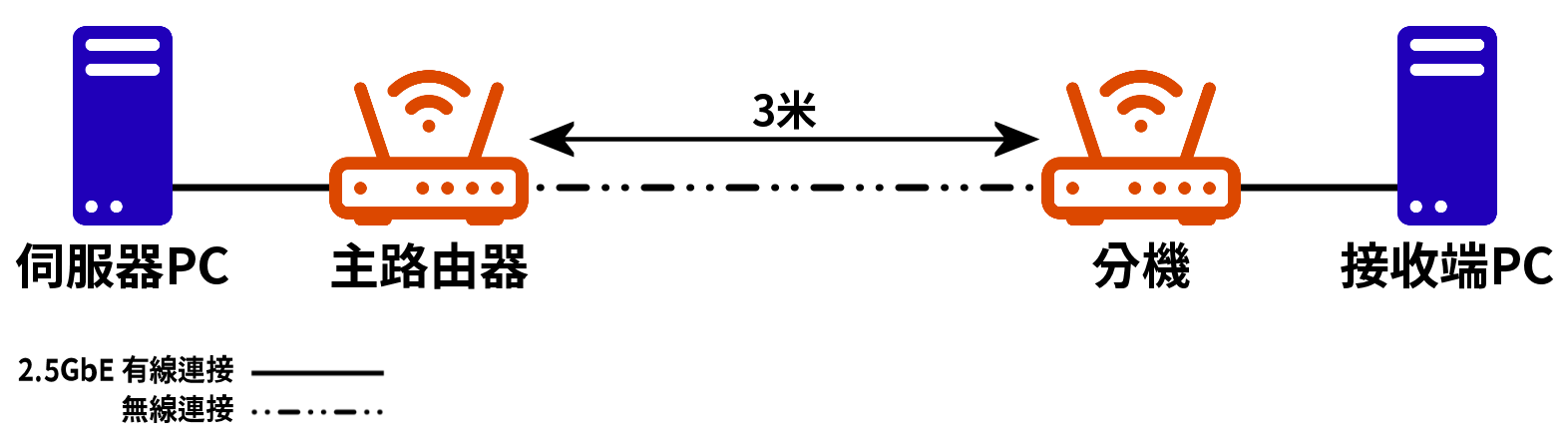

▲ 测试 1 Setup

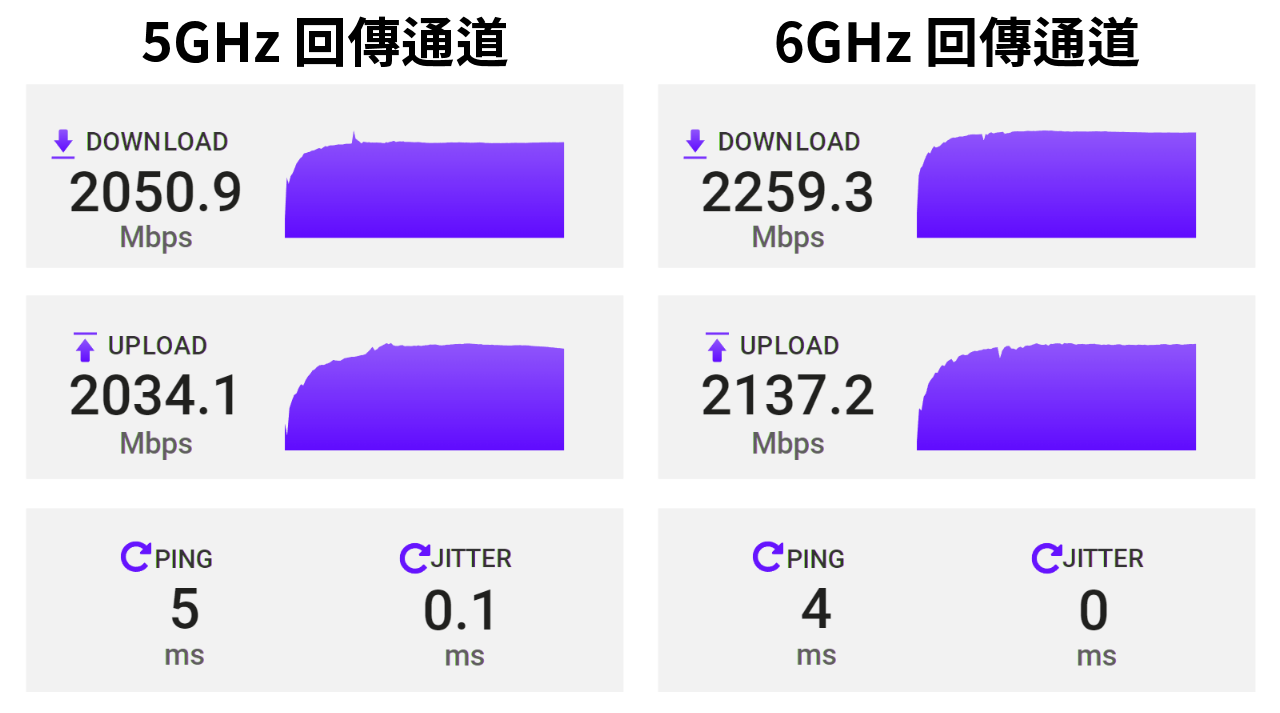

▲ 测试 1 速度测试结果
在主机及分机只相隔3米及中间没有任何阻隔的测试1中,无论采用5GHz还是6GHz频段作为回传通道,都能够录得超过2000Mbps的下载及上传速度,但6GHz频段会更胜一筹,测得接近2250Mbps的下载及2140Mbps的上传速度,可见Wi-Fi 6E新制式在核心技术不变的情况下仍能凭着6GHz 频段拥有较低干扰的特性提供更高的实际传输速度。

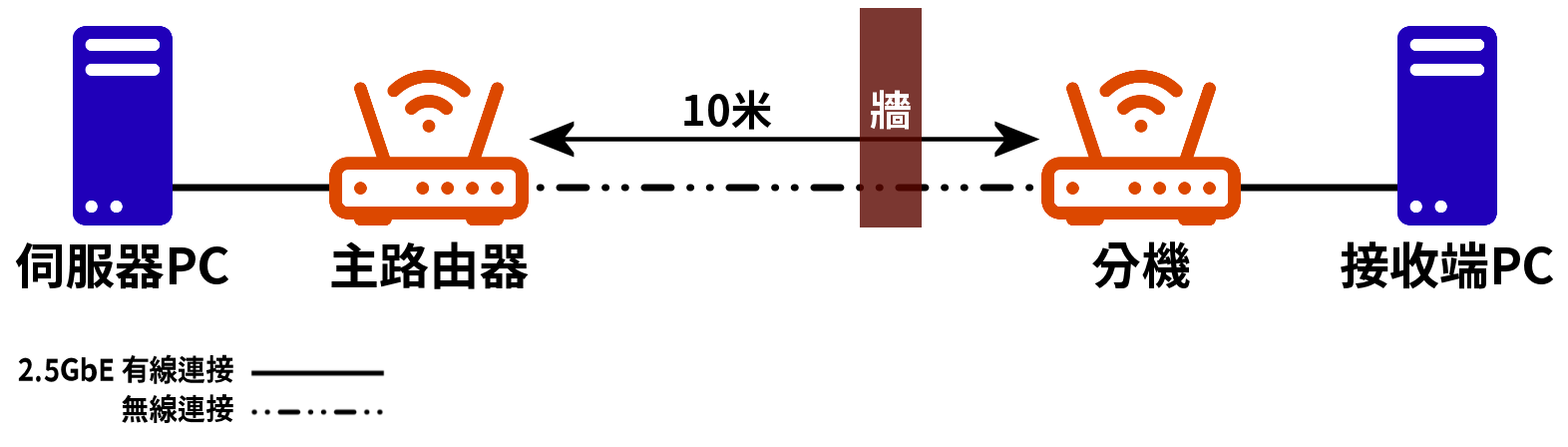

▲ 测试 2 Setup

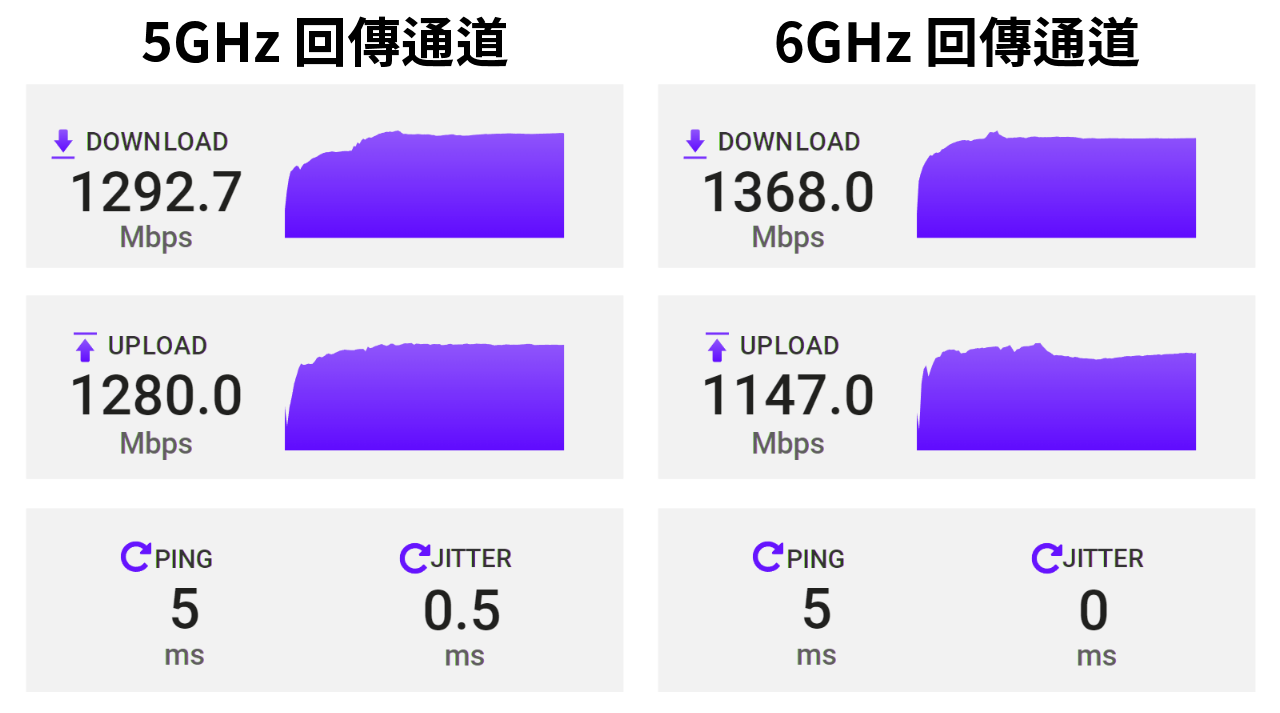

▲ 测试 2 速度测试结果
不过在主机及分机相隔10米且中间隔了一面薄墙的测试2中,情况就有所变化,虽然采用6GHz频段作为回传通道在下载速度上仍然较5GHz占优,但两者的差距明显有所收窄,而且6GHz在上传速度方面更是败下阵来。 猜测是由于 6GHz 频段的波长较短加上拥有较严谨的输出功率限制 (室内 24dBm、室外 14dBm),在长距离传输下 5GHz 频段反而会占上风,建议用家可以手动选择表现更佳的频段作为 Backhaul 回传通道。
Wi-Fi网络速度测试

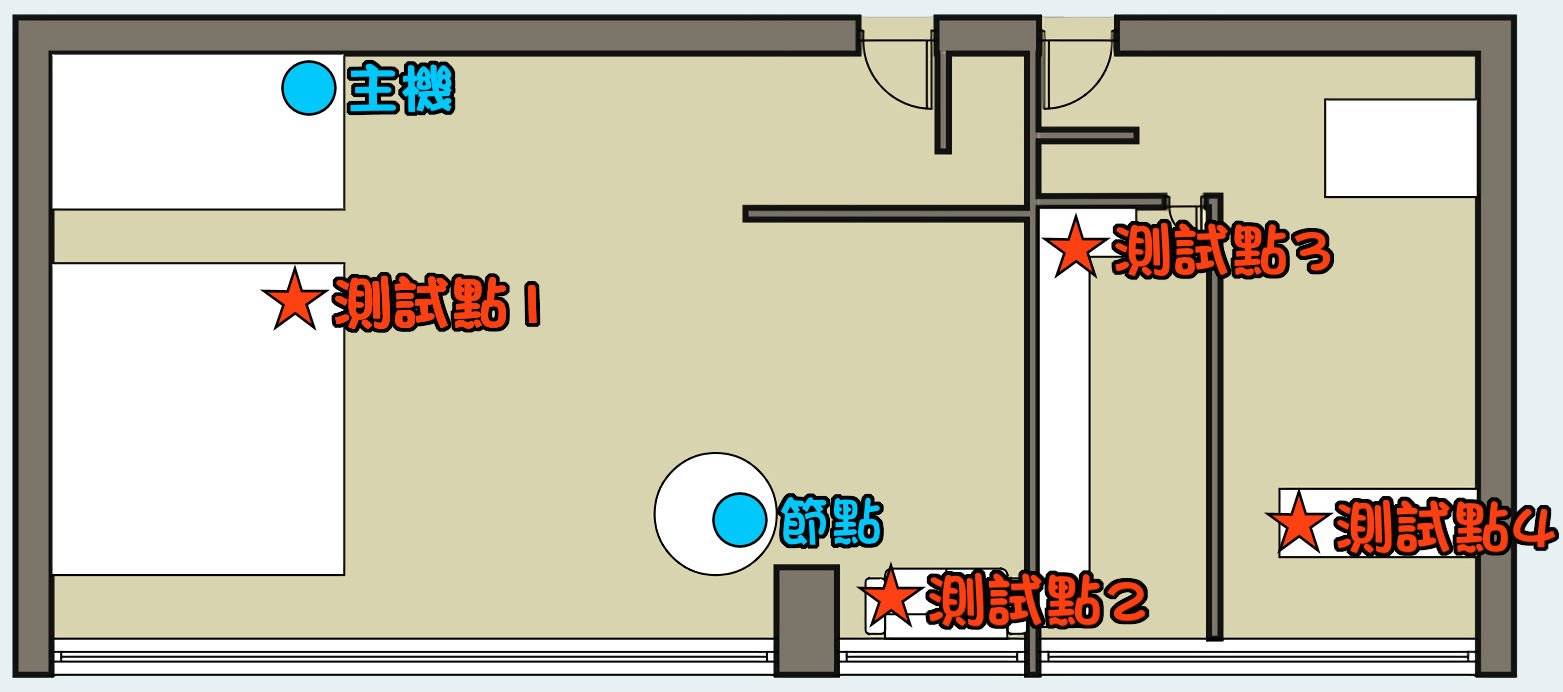

▲ 测试点参考平面图
测试采用搭载了IntelAX210 Wi-Fi 6E PCIe无线网络卡的桌上电脑进行,装置支持2T2R讯道收发及160MHz带宽规格,连接至ASUS ZenWiFi Pro ET12的5GHz或6GHz频段后的最高理论传输速度为2.4Gbps,配合自行架设的Speedtest服务器透过2.5Gbps内联网络进行Wi-Fi Throughput 速度测试,测试点及路由器的摆放位置可参考上方的平面图,两部ZenWiFi Pro ET12之间采用无线方式进行连接。

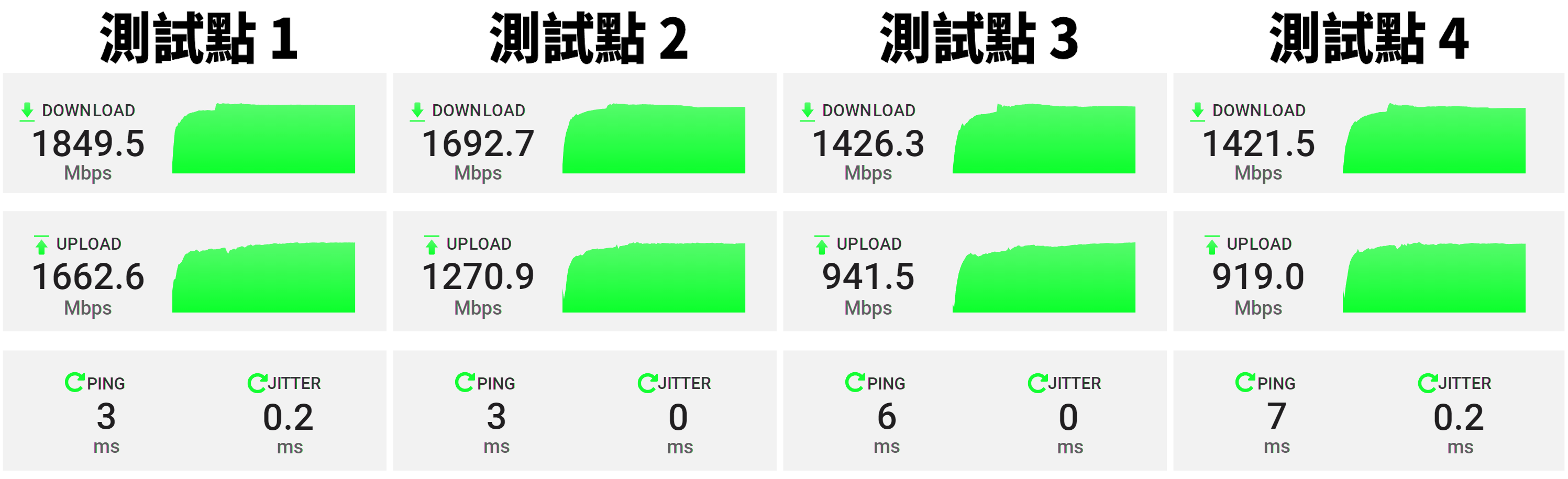

连接至 5GHz 频段
测试点 | 连接频段 | 下载(Mbps) | 上传(Mbps) | 延迟值(MS) |
测试点 1 | 5.0GHz | 1849.5 | 1662.6 | 3 |
测试点 2 | 5.0GHz | 1692.7 | 1270.9 | 3 |
测试点 3 | 5.0GHz | 1426.3 | 941.5 | 6 |
测试点 4 | 5.0GHz | 1421.5 | 919.0 | 7 |

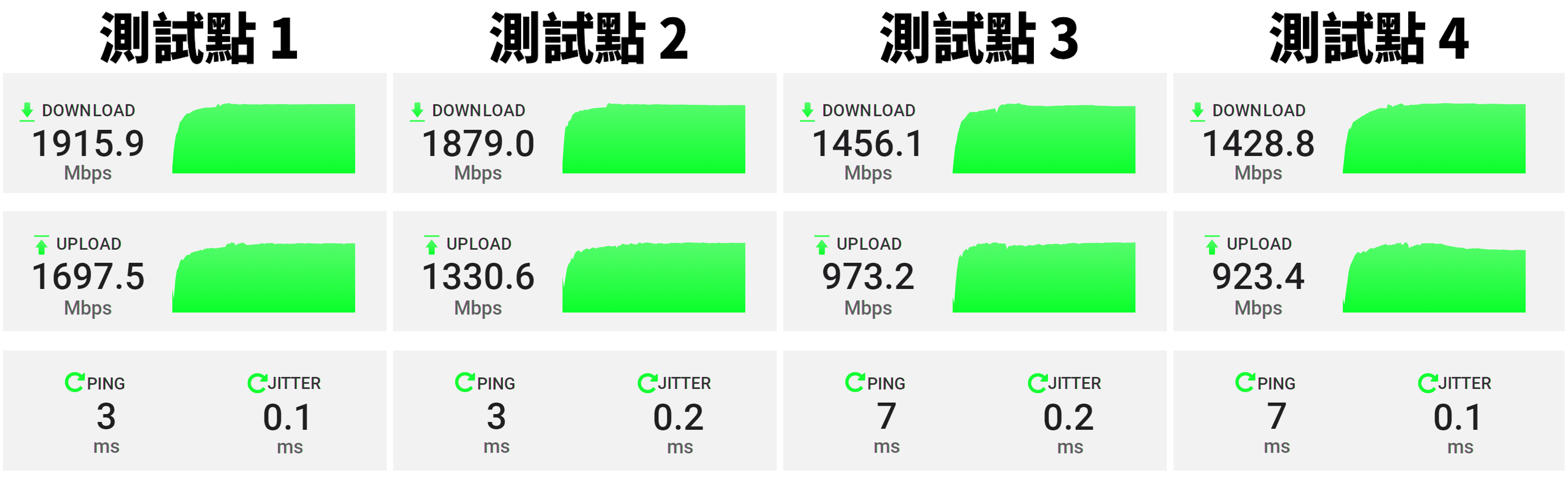

连接至 6GHz 频段
测试点 | 连接频段 | 下载(Mbps) | 上传(Mbps) | 延迟值(MS) |
测试点 1 | 6.0GHz | 1915.9 | 1697.5 | 3 |
测试点 2 | 6.0GHz | 1879.0 | 1330.6 | 3 |
测试点 3 | 6.0GHz | 1456.1 | 973.2 | 7 |
测试点 4 | 6.0GHz | 1428.8 | 923.4 | 7 |
先说与主路由器距离最近、中间又没有遮蔽物的「测试点 1」及「测试点 2」,在连接至 6GHz 频段时下载速度高达 1,916Mbps 及 1,879Mbps,对比 5GHz 频段的速度提升超过 10%,近距离下的 Wi-Fi Throughput 速度相当理想,以旗舰级别的路由器来说表现符合预期。
至于在隔壁单位、与主机分别隔了一面及两面薄墙的「测试点 3」及「测试点 4」,连接至 5GHz 及 6GHz 频段都能够测得超过 1400Mbps 的 Wi-Fi Throughput 下载速度,不过可以看到当连接至分机路由器后由于受到回传通道的带宽所限,两者的速度差异明显收窄。
总括来说,受惠于全新Wi-Fi 6E制式新增的无干扰6GHz频段,整体的Wi-Fi速度对比旧有的XT12型号有着相当大幅度的提升zb2而且两部节点提供的高速Wi-Fi讯号能全面覆盖HEPC编辑部两个单位合共过千呎范围,覆盖及速度表现非常强劲。
ASUS ZenWiFi Pro ET12 AXE11000 三频Mesh路由器
定价..HK$9,599 (2-Pack)
查询..ASUS HK (2857-7227)
小编评语..
上次测试ASUS ZenWiFi Pro XT12时,笔者已经被其性能表现惊艳到,今次测试的ZenWiFi Pro ET12在升级至Wi-Fi 6E制式后,透过无干扰的6GHz回传通道令实际的Wi-Fi及Mesh to LAN速度表现有进一步的提升,随着2.5Gbps家用宽带服务的普及,追求高网络速度的读者不容错过。
