MSI B660M MORTAR MAX WIFI DDR4 ， 非K版 12400 超外频测试

MSI 最近推出了一张新的Intel B660芯片组主板，型号B660M MORTAR MAX WIFI DDR4，其实早前就有推出B660M MORTAR WIFI DDR4，而这张型号多出了 MAX字样，主要是针对超频而设计，多加了Clock Generators时脉产生器，让处理器可以调整外频，为非K版超频而生。

Intel 12代刚推出的时候就有媒体、玩家针对非 K 版本进行外频的超频，不过这并不是每一张主板都有支持，必须要有时脉产生器芯片，而当时也多数只有 Z690 芯片组配置这个东西，但 Z690 原本就是设定为高阶价位，拿来搭配非 K 版超频能有多少 CP 值都很有限，不过在 B660 芯片组上就合理许多。

MSI MAG B660M MORTAR MAX WIFI DDR4，右下角可以看到搭载 OC Engine 时脉产生器。

主要特色，PCIe Gen5（B660M MORTAR WIFI DDR4 则只有 Gen4）、高阶散热片、2.5G 网络、M.2 散热片、OC Engine 可超外频、Lightning 20G（USB 3.2 Gen 2×2）、Memory Boost、Core Boost。

配件有快速安装手册、标示用贴纸、M.2 Locker、无线天线、2条 SATA。

在外观上与无 MAX 版的 B660M MORTAR WIFI DDR4 并没有甚么差异。 采用M-ATX尺寸设计，黑色的PCB搭配银色拉发丝纹处理。

供电上方有大型散热片，这部分也延伸到了后方 IO 上与后挡板连接。

散热片上面有发丝纹路处理，整体质感提升。

散热片尽可能增加弯折以及鳍片型设计来增加散热面积。

上方散热片则是有立体斜切增加散热面积。

采用 12+1+1 相供电设计。

CPU 供电采用2个 8pin。

4根DDR4内存插槽，最大可扩充128GB。 时脉的部分则是支持4800+MHz。

主供电右侧有4颗 DeBug 灯，可用来判断开机错误。

1个USB 3.2 Gen 2 10Gbps Type-C、1组USB 3.2 Gen 1 5Gbps外置接头。

6个SATA。

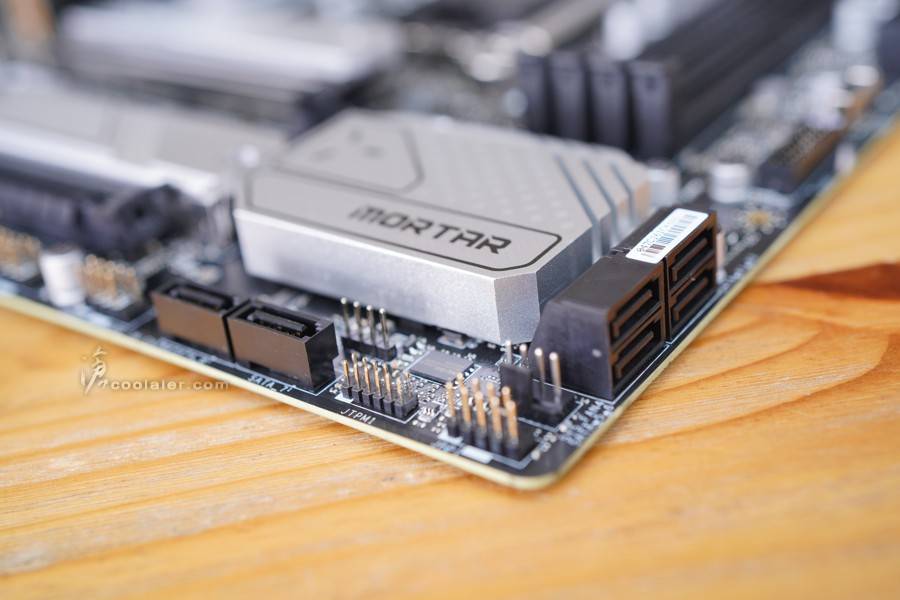

芯片组上方的散热片有 MORTAR 字样，虽然不是很霸气，但质感还不错。

扩充卡槽旁为两个M.2散热片。

1个PCIe Gen5 x16、1个PCIe 3.0 x1、1个PCIe Gen 3.0 x4。

2个M.2扩充槽，支持PCIe Gen4 x4。 如有安装记得要移除导热垫上面的贴膜。

音效采用独立区域，Realtek ALC897 音效芯片搭配日系音效电容。

后方 IO，4个 USB 2.0、1个 DP、1个 HDMI、3个 USB 3.2 Gen 2 10Gbps、1个 USB 3.2 Gen 2×2 20Gbps Type-C、RJ45 网络端口（Realtek 8125BG 2.5Gbps）、无线天线接头、5个音源输出入、1个 S/PDIF 光纤输出。

BIOS 简介
简易模式，可以阅览硬件相关信息，以及一些功能开关、调整。

进阶模式，支持一般设定、超频、M-Flash、OC Profile、Hardware Monitor、Beta Runner。

大家关心的应该还是超频的部分，多了时脉产生器可调整外频 CPU BCLK Setting，相对调高外频可能就要降一些倍频，外频x倍频= CPU 时脉，以下是设131×39=5109MHz。

支持内存以及电压完整设定。

如果调整外频，BIOS 会出现红色框框显示当前频率，在原本左上的 CPU Speed 是不会变更，询问了官方表示因为 UI 界面不适合大改，所以才显示在红色框内，这部分显示秒数是可以变更，默认为3秒后消失，可以改为5秒或1秒。

CPU 高级选项。

内存参数调整。

DigitALL Power 电源选项。

Hardware Monitor，调整风扇转速与温度对应。

测试平台
CPU： Intel Core i5-12400
CPU Cooler： MSI MEG CORELIQUID S360
RAM： KLEVV CRAS XR RGB DDR4 4000MHz 8GBx2
MB： MSI MAG MORTAR MAX WIFI DDR4
VGA： GIGABYTE RTX 3060 GAMING OC
SSD： GIGABYTE AORUS RAID SSD 2TB
PSU： MSI MPG A1000G
OS： Windows 11

先来看看默认值的成绩

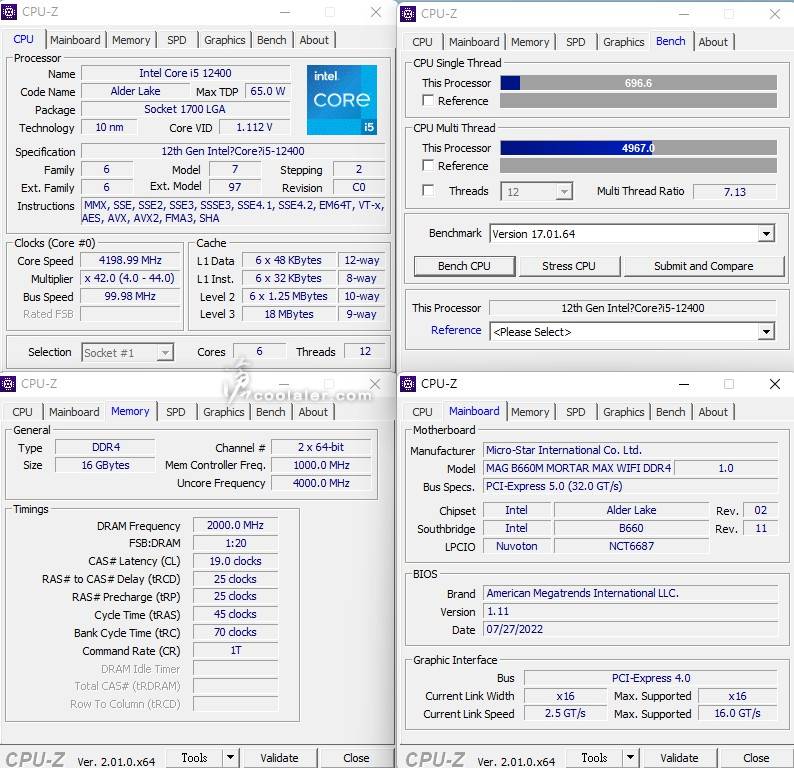

CPU-Z
CPU Single：696.6
CPU Multi：4967.0

SuperPI 1M：8.285s
CPUmark99：699

SuperPI 8M：1m24.789s

Memory Benchmark
Read：59000 MB/s
Write：57700 MB/s
：54313 MB/s
Latency：81.6 ns

7-Zip 21.00
压缩：61787 MIPS
解压缩：59473 MIPS
整体评等：60630 MIPS

x264 FHD Benchmark：56.2

POV-Ray：66.19s

CINEBENCH R15
OpenGL：236.40 fps
CPU：1770 cb
CPU 单核心：244 cb

CINEBENCH R20 该项目顺道测试功耗与温度
CPU：4674 pts
CPU 单核心：603 pts
待机功耗：73W
满载功耗：161W
待机温度：30度
满载温度：65度

V-Ray：8631

V-Ray GPU CUDA：869

V-Ray GPU RTX：1143

3DMark Fire Strike Extreme：10324
Graphics score：10730
Physics score：24127

3DMark Time Spy：8828
Graphics score：8708
CPU score：9577

3DMark CPU Profile
1 thread：837
2 threads：1727
4 threads：2849
8 threads：4652
16 threads：5862
Max threads：6029

接着是超频的部分，CPU 是 Core i5-12400，默认时脉最高为 4400MHz（100×44），超外频到131，倍频下调39，131×39= 5109MHz，CPU 电压 1.3V，可以无错误通过测试。 超频幅度约16%。

以下括号为预设值的成绩。

CPU-Z
CPU Single：818.7（696.6）+17.5%
CPU Multi：6310.1（4967.0）+27%

SuperPI 1M：7.093s（8.285s）+14.4%
CPUmark99：821（699）+17.5%

SuperPI 8M：1m16.104s（1m24.789s）+10.2%

Memory Benchmark
Read：55768 MB/s（59000 MB/s）
Write：56865 MB/s（57700 MB/s）
：52574 MB/s（54313 MB/s）
Latency：81.4 ns（81.6 ns）

7-Zip 21.00
压缩：66065 MIPS（61787 MIPS）+6.9%
解压缩：75258 MIPS（59473 MIPS）+26.5%
整体评等：70662 MIPS（60630 MIPS）+16.5%

x264 FHD Benchmark：71.4（56.2）+27%

POV-Ray：51.82s（66.19s）+21.7%

CINEBENCH R15
OpenGL：238.42 fps（236.40 fps）
CPU：2208 cb（1770 cb）+24.7%
CPU 单核心：279 cb（244 cb）+14.3%

CINEBENCH R20
CPU：5954 pts（4674 pts）+27.4%
CPU 单核心：750 pts（603 pts）+24.4%
待机功耗：83W（73W）
满载功耗：271W（161W）
待机温度：31度（30

满载温度：100度（65度）

V-Ray：10763（8631）+24.7%

V-Ray GPU CUDA：871（869）+0.2%

V-Ray GPU RTX：1164（1143）+1.8%

3DMark Fire Strike Extreme：10468（10324）+1.4%
Graphics score：10745（10730）
Physics score：30146（24127）+24.9%

3DMark Time Spy：8999（8828）+1.9%
Graphics score：8685（8708）
CPU score：11321（9577）+18.2%

3DMark CPU Profile
1 thread：1103（837）+31.8%
2 threads：2064（1727）+19.5%
4 threads：3580（2849）+25.7%
8 threads：6053（4652）+30.1%

16 threads：7556（5862）+28.9%
Max threads：7678（6029）+27.4%

比较表

小结
MSI B660M MORTAR MAX WIFI DDR4多了OC Engine时脉产生器可以针对非K版处理器进行超频，测试使用Corei5-12400可以超到5.1GHz左右，平均效能可以提升10~20%或以上，算是相当有感，不过温度与功耗也跟着增加不少，这与CPU电压有相当的关系就是， 体质好可以更低电压，相对温度功耗就更低。

Intel Core i5-12400 默认时脉只有4.4GHz，相比同代高阶并不算高，超频起来也有感一些，在测试i5-12400之前有测过i7-12700，因为后者预设就4.9GHz，要再往上拉高也不太有甚么空间，且核心多温度更高，所以搭配12400或12100来超频是较容易且有CP值的。
