抵玩 160MHz 双频 MESHLinksys Atlas 6 AX3000 Mesh Router 评测

想衬住派第二期电子消费券帮屋企换新 Router？ Linksys 全新推出的Atlas 6 Mesh Router 将会是一个好选择，采用 Qualcomm Immersive Home 214 平台，提供双频 AX3000 规格配置，其中 5GHz 频段支持 160MHz 讯道带宽、2.4Gbps 无线带宽。同时每部节点能提供3组1GbE LAN接口，满足一般中小型家庭的网络需要。最重要系两只装同三只装嘅卖街价分别只系 HK$1，799 及 HK$2，499，真心抵玩㗎！！

Linksys Atlas 6 AX3000 Mesh Router

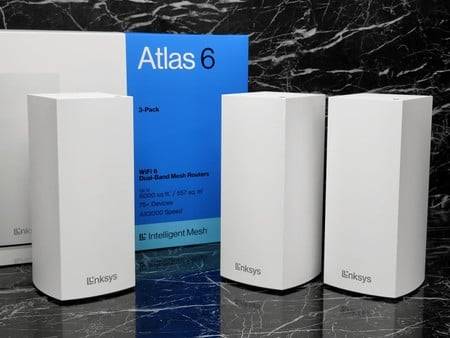

▲ 是次送测的是 Linksys Atlas 6 的三机套装

Linksys推出全新主流级Wi-Fi 6 Mesh Router – Linksys Atlas 6，是继Atlas Pro 6后第二款在港发售的Atlas新系列Mesh路由器产品，搭载Qualcomm Immersive Home 214芯片平台，采用内置2天线设计提供2，402Mbps+574Mbps、合共AX3000速度的双频无线网络，以进取的价格抢攻主流级Mesh Router市场。

▲ 小巧的纯白机身

（有没有人留意到 Linksys 悄悄地换了新 Logo 呢？）

Linksys Atlas 6 的机身尺寸为 86mm x 86mm x 185.5mm，沿用 Velop 系列的白色正方柱体设计，通风孔设于在机体顶部，并在底部留有一道空隙，让内部元件废热能透过热对流自然散走。产品不设主机及分机，每部节点皆拥有完整功能，更支持与上代 Velop 系列路由器产品组成 Mesh Wi-Fi 网络，让正在使用旧款 Linksys 产品的用家可以逐步升级家中的 Wi-Fi 系统。

▲ 机顶设有 LED 运作状况灯

机身顶部设有LED运作状况灯，用家可以透过灯号大概了解Rauter的状况，例如蓝灯长亮代表运作状况良好、黄灯长亮代表讯号接收不良、红灯闪烁代表无法连上Internet等等，方便用家进行问题排解。

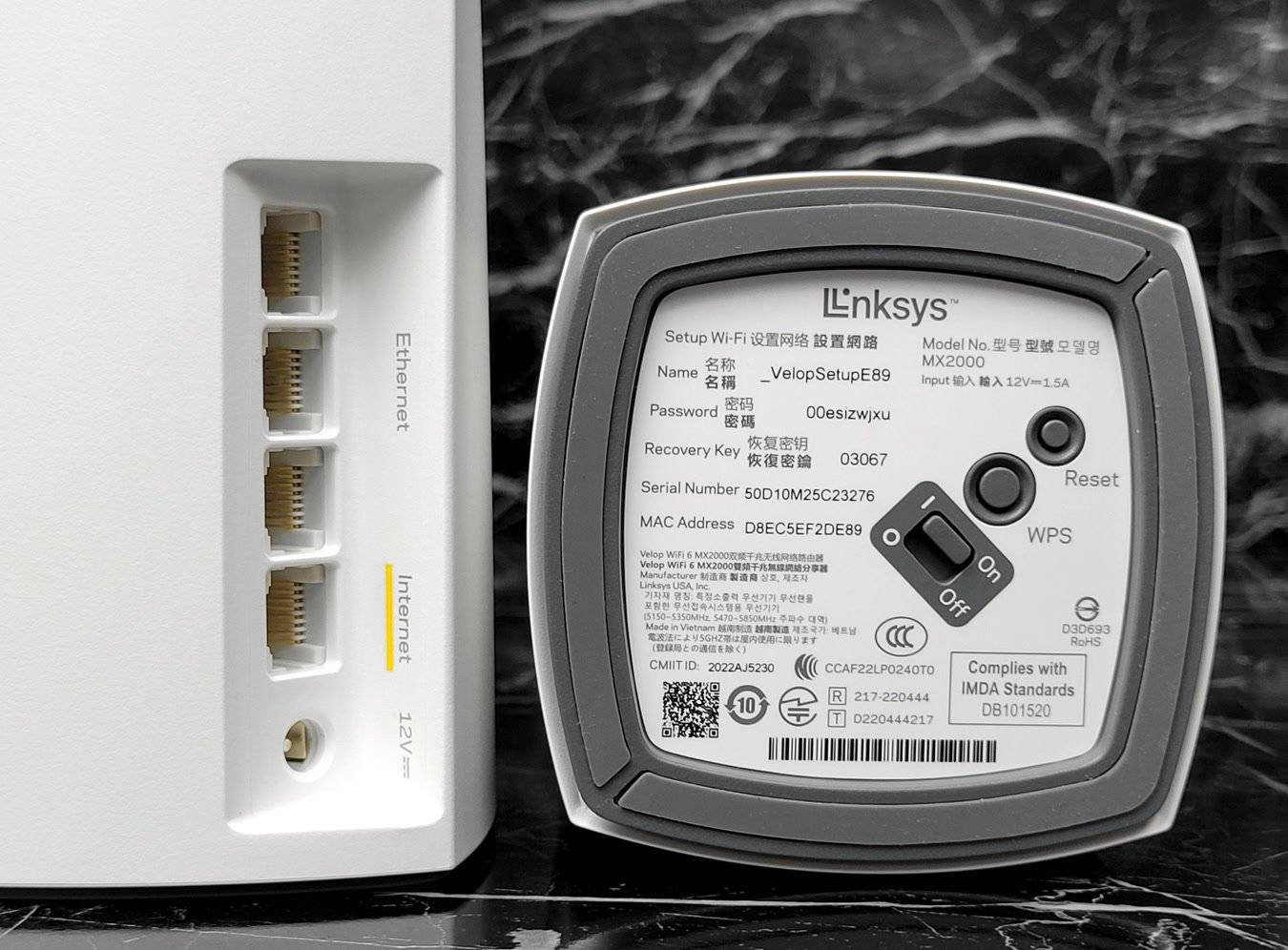

▲ 1 WAN + 3 LAN 配置

Linksys Atlas 6 的有线接口保留了 1 WAN + 3 LAN 设计，并没有因为其入门定位而有所缩减，全部接口皆支持 Gigabit Ethernet 规格。接点与接点之间除了支持无线连接外，亦可以透过有线连接组建 Mixed Mesh 或 Wired Mesh，令 Mesh 网络的建设更具弹性。而机底则设有 WPS 快速安全配置按钮、Reset 按钮及电源开关。

AX3000 双频 4-Stream 规格

▲ 内置 2 支隐藏式 Wi-Fi 天线

无线网络方面，Linksys Atlas 6采用主流的5GHz+2.4GHz双频设计，两个频段皆支持Wi-Fi 6传输协议及2×2 MU-MIMO传输配置，当中5GHz频段支持最高160MHz讯道频宽，提供2，402Mbps网络带宽，4 Stream串流讯道合共提供约3，000Mbps总无线网络带宽，因此标示为AX3000规格，满足一般中小型家庭的需要。

Wi-Fi 频段	传输协议	串流讯道	讯道频宽	最大带宽
5GHz	802.11ax	2	160 MHz	2,402Mbps
2.4GHz	802.11ax	2	40 MHz	574Mbps

支持 Velop Intelligent Mesh 技术

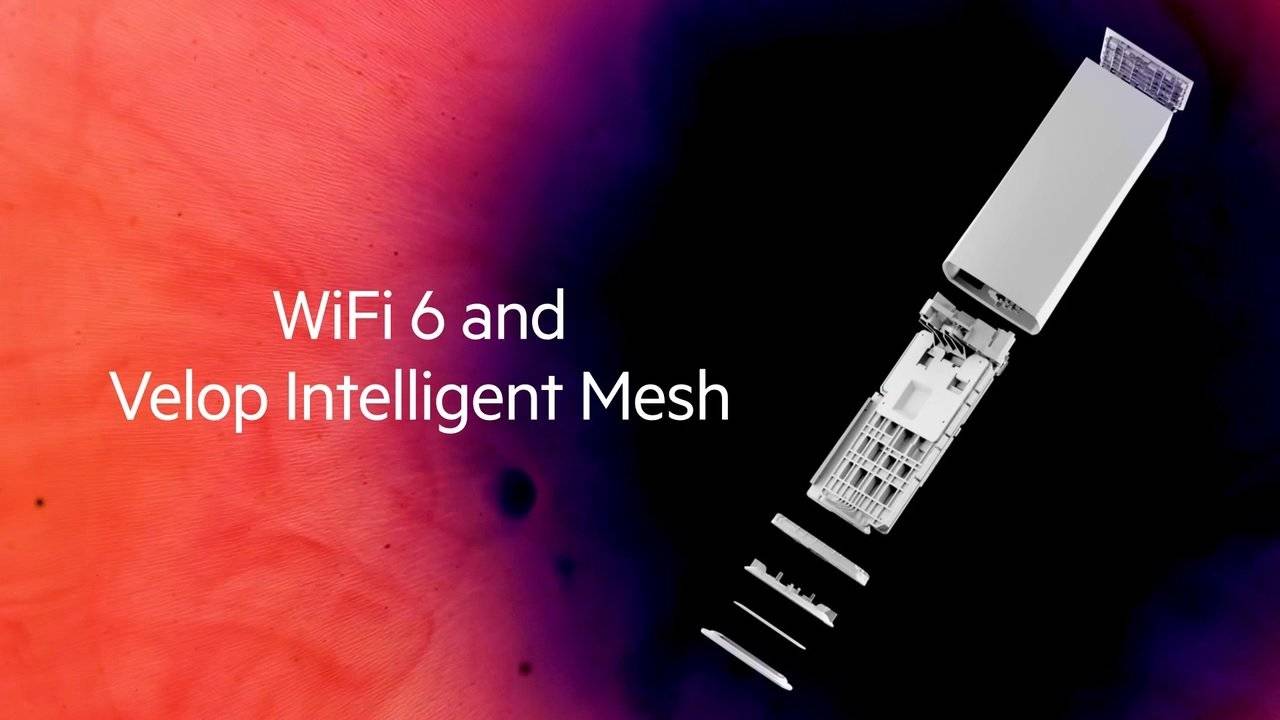

▲「全新」Velop Intelligent Mesh 技术

Velop Mesh 路由器一直是 Linksys 的「生招牌」，所以在将 Velop 系列更名成 Atlas 系列的同时，也将 Velop 这个名字重新应用在他们的 Mesh Wi-Fi 技术上，更名成 Velop Intelligent Mesh 技术。继续支持结合多部Atlas系列或旧有Velop系列路由器组成Mesh Wi-Fi网络，并且支持组成Mixed Mesh或Wired-Bus Mesh网络，组网方式极具弹性。

拆解 Linksys Atlas 6

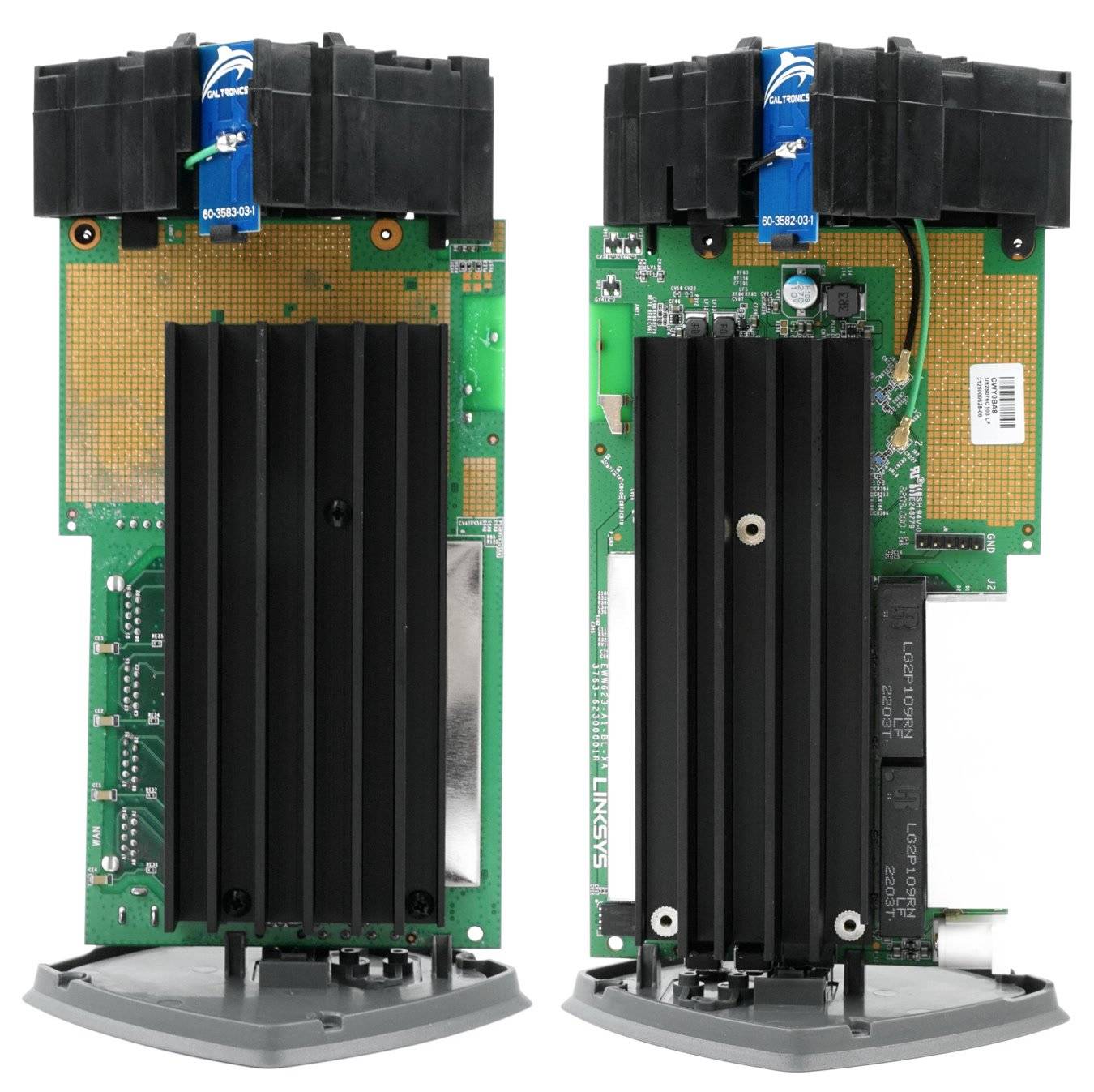

▲ 以两块 Heatsink 夹着 PCB 散热

将 Linksys Atlas 6 的顶盖揭开后便可以把 PCB 连同散热器一起抽出来，之后可以看到 PCB 主板被两块黑色铝金属 Heatsink 紧夹着，能够为路由器的发热组件提供充足的散热能力，再经外壳的空隙排出机外，确保路由器能够长时间稳定地运作。

▲ 采用 Qualcomm Immersive Home 214 平台

之后将天线、散热器及金属屏蔽移除，可以看到Linksys Atlas 6的PCB形状及组件布局与早前介绍过的Atlas Pro 6相近。 Linksys Atlas 6 采用了 Qualcomm Immersive Home 214 平台，搭载 Qualcomm IPQ5018 SoC 芯片，整合 2 颗 64-bit ARM Cortex-A53 处理器、最高运作时脉为 1.0GHz，能提供一组 2×2 Wi-Fi 6 2.4GHz Wi-Fi 频段。

▲ Qualcomm IPQ5018 SoC 芯片

Wi-Fi收发方面，路由器透过QualcommIPQ5018 SoC芯片提供一组2.4GHz无线频段，支持2×2 MU-MIMO及最高40MHz讯道带宽，理论无线带宽为574Mbps。

▲ Qualcomm QCN6102 Wi-Fi 芯片

另外加入一颗Qualcomm QCN6102 Wi-Fi芯片负责5GHz频段，支持2×2 MU-MIMO及最高160MHz讯道带宽，最高传输带宽可达2，402Mbps。 QCN6102 在 OFDMA 载量上会不及 QCN9000 系列优秀，但要应付一般中小型家庭使用仍然绰绰有余。两个频段、4条串流讯道合共提供约3，000Mbps无线网络带宽。

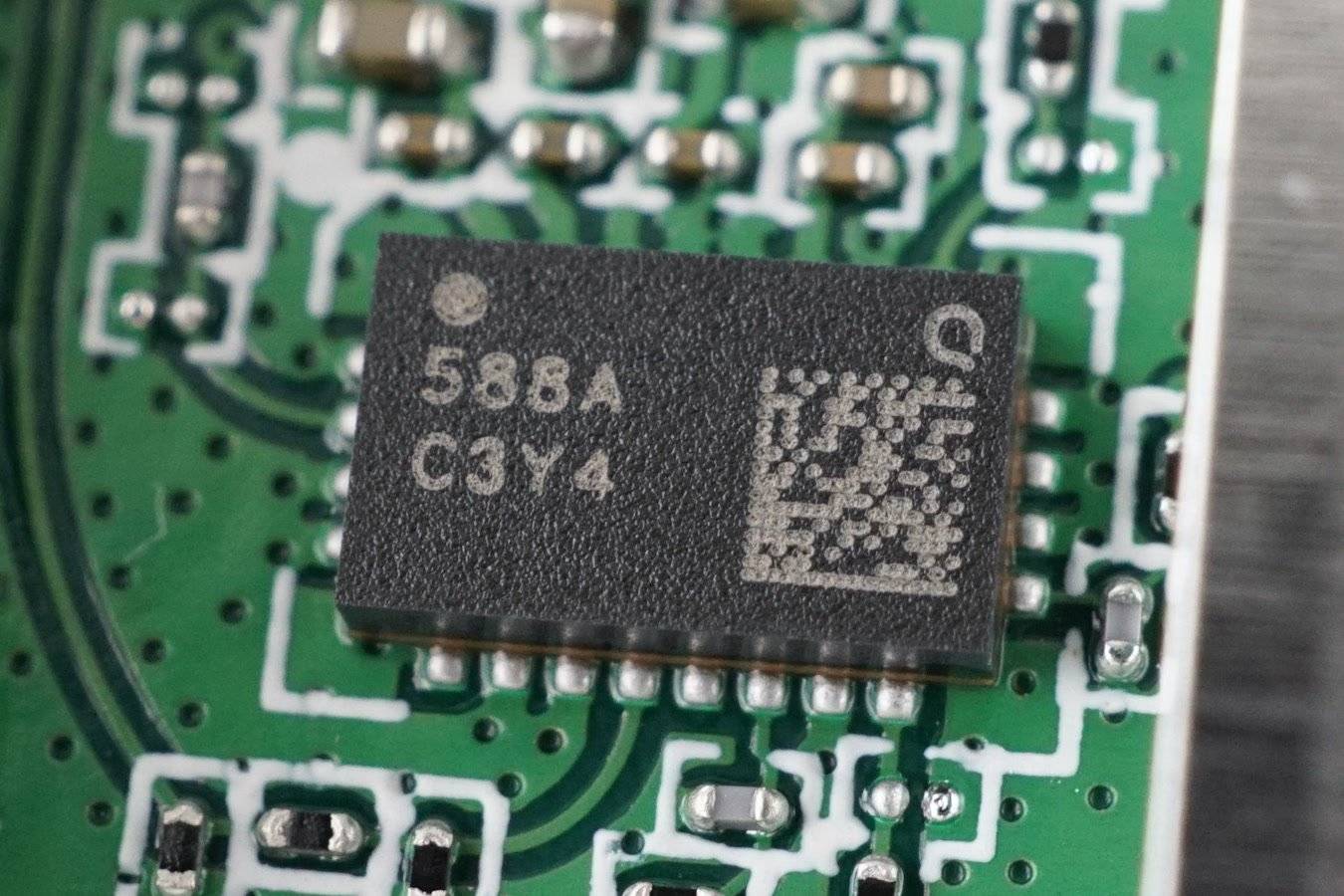

▲ Qorvo QPF4588A 5GHz 前端芯片

讯号增益方面，Linksys Atlas 6 的 5GHz 频段搭载了Qorvo QPF4588A Wi-Fi 前端模块，全部都整合了讯号增益器（PA）及低噪音放大器（LNA）等常见设计，最高发射增益为 33 dB、最高 VHT80/160 P_OUT能量输出为 +23.5 dBm，配合两支 PCB 天线提供广阔的 5GHz Wi-Fi 讯号覆盖。

▲ Qualcomm QCA8337-AL3C Gigabit Switch

有线连接方面，Linksys Atlas 6 搭载了一颗 Qualcomm QCA8337-AL3C Gigabit Switch，内建 7 Port 10/100/1000Base-T PHY，为路由器提供 1 组 GbE WAN 及 3 组 GbE LAN 接口。

▲ Samsung 4G-bit DDR3 RAM （左） /

GigaDevice 2G-bit SLC Nand-Flash （右）

内存方面，Linksys Atlas Pro 6 搭载了一颗三星Samsung K4B4G1646E-BYMA DDR3L-1866内存颗粒，提供512MB系统内存，较大的存储器容量能提供更高的数据吞吐量，在多装置同时进行高流量传输时维持网络的稳定性。另外搭载一颗 GigaDevice GD5F2GQ5REYIH 2Gb SLC Nand-Flash，提供 256MB 固件储存空间。

支持 Linksys APP 手机应用程序、设定程序简单自动化

▲ 简单、自动化的设定程序

Linksys Atlas 6 支持通过Linksys APP 手机应用程序或传统网页界面进行初始化设定，如果选择以手机APP 进行设置，只需打开手机的蓝芽功能即可自动搜寻附近的路由器节点并进行配对，之后再依照画面指示逐步设定SSID 名称及Wi-Fi 密码等设定即可。

▲ APP 接口非常简洁

在完成设定后便会进入 Linksys APP 的主页面，首页会显示 Mesh 网络的状态及已连线的装置数目，下方具偏数个常用的设定捷径。在打开左方的菜单后可以进入Wi-Fi设定、家长监护功能、网络管理等设定页面，整个接口非常简洁，并没有太多额外功能。

▲ 加入简单的家长监控功能

同时具备基本的家长监控功能，能够针对每部装置进行独立的管理，包括暂停网络存取、排定网络使用时间及封锁特定网站等功能，但由于没有内建网站数据库或防护服务，无法快速封锁指定类型的网站或连线，需要用家手动逐一新增封锁的网址，用起来有点不便。

Wi-Fi网络速度测试

▲ 测试点参考平面图

测试采用搭载了IntelAX211 Wi-Fi 6E无线网络模块的Desktop PC进行，装置支持2T2R讯道收发及160MHz频宽规格，连接至路由器的5GHz频段后的最高无线传输速度为2.4Gbps，配合自行架设的OpenSpeedTest服务器通过1Gbps内联网络进行Wi-Fi Throughput速度测试，测试点及路由器的摆放位置可参考上方的平面图，节点之间采用无线方式进行连接。另外，受测试环境范围限制，测试只采用了 2 部节点进行。

测试点	连接频段	下载（Mbps）	上传（Mbps）	延迟值（MS）
测试点 1	5.0GHz	985.7	958.2	4
测试点 2	5.0GHz	971.5	885.2	4
测试点 3	5.0GHz	585.9	353.2	7
测试点 4	5.0GHz	512.2	315.1	7

测试结果显示，在连接至近距离无遮档的「测试点 1」及「测试点 2」时能够分别录得高达 985Mbps 及 971Mbps 的下载速度，毕竟对应的是 2 x 2、160MHz 连接规格，单一设备连接的理论无线带宽可达 2.4Gbps，1Gbps WAN 接口反而成为了 Wi-Fi 的速度瓶颈，表现符合预期。

而当位于隔壁单位、分别隔了一面及两面薄墙的测试点3及测试点4时，装置就会自动连接至距离较近的节点路由器上，并分别录得585Mbps及512Mbps的下载速度。实测之下，两部Linksys Atlas 6已经能够让5GHz Wi-Fi讯号完全覆盖QEPC编辑部两个单位合共约一千多平方呎的空间，Wi-Fi覆盖表现相当不错，相信2 Pack双机套装已经能够满足大部分的家庭使用，而3 Pack套装则更适合多层村屋及复式单位的住户。

Linksys Atlas 6 Mesh Router (MX2000)

官方建议零售价..HK$1，099 （1 Pack-MX2201）、HK$1，999 （2 Pack-MX2202）、HK$2，799 （3 Pack-MX2203）

查询..Linksys HK （3669-4000）

小编评语..

Linksys 今次推出的Atlas 6 Mesh Router主打主流级性价比市场，虽然只具备双频设计，并未设有独立Backhaul通道，但胜在支持160MHz讯道带宽，要应付一般中小型家庭对Wi-Fi的需求仍然绰绰有余。加上 2 Pack 装及 3 Pack 装的卖街价分别只系 HK$1，799 及 2，499，定价相当进取，想用第二期政府电子消费券帮屋企换 Router 的读者不容错过。
