自古华擎出妖板 !!ASROCK B660M PG Riptide 主板
![自古华擎出妖板 !!ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
华擎终于再出妖板啦 !! 全新ASROCK B660M PG Riptide卖街只是 HK$980,却拥有外频ClockGen芯片能支持Non-KOC超频,用家以低成本榨尽非K版CPU的性能,笔者实测成功将Corei5-12490F处理器由All Core 4GHz超上5GHz,令CPU整体性能大幅提升,超频再不是高阶B660板的专利,抵玩到爆。

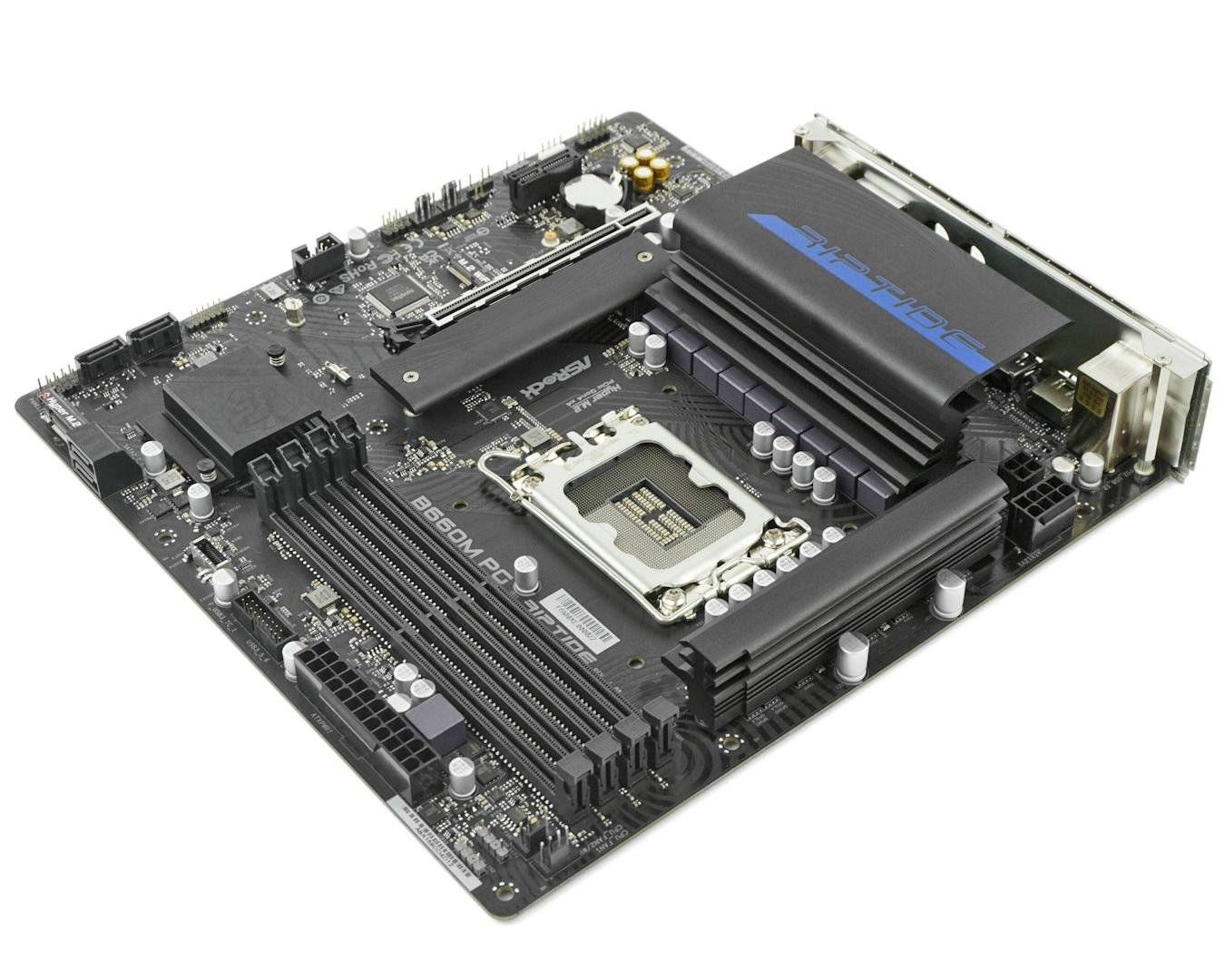

ASROCK B660M PG Riptide 主板
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

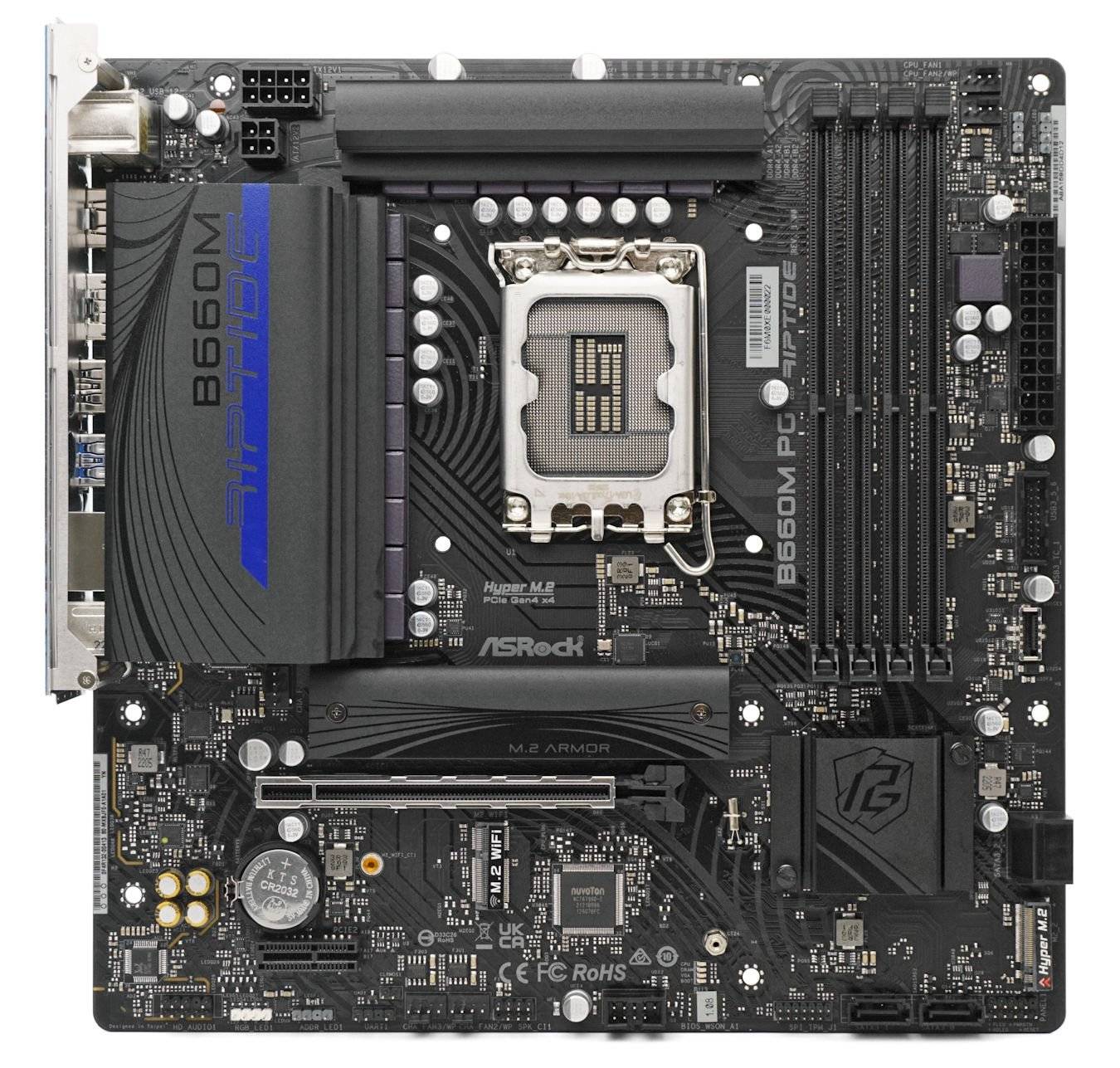

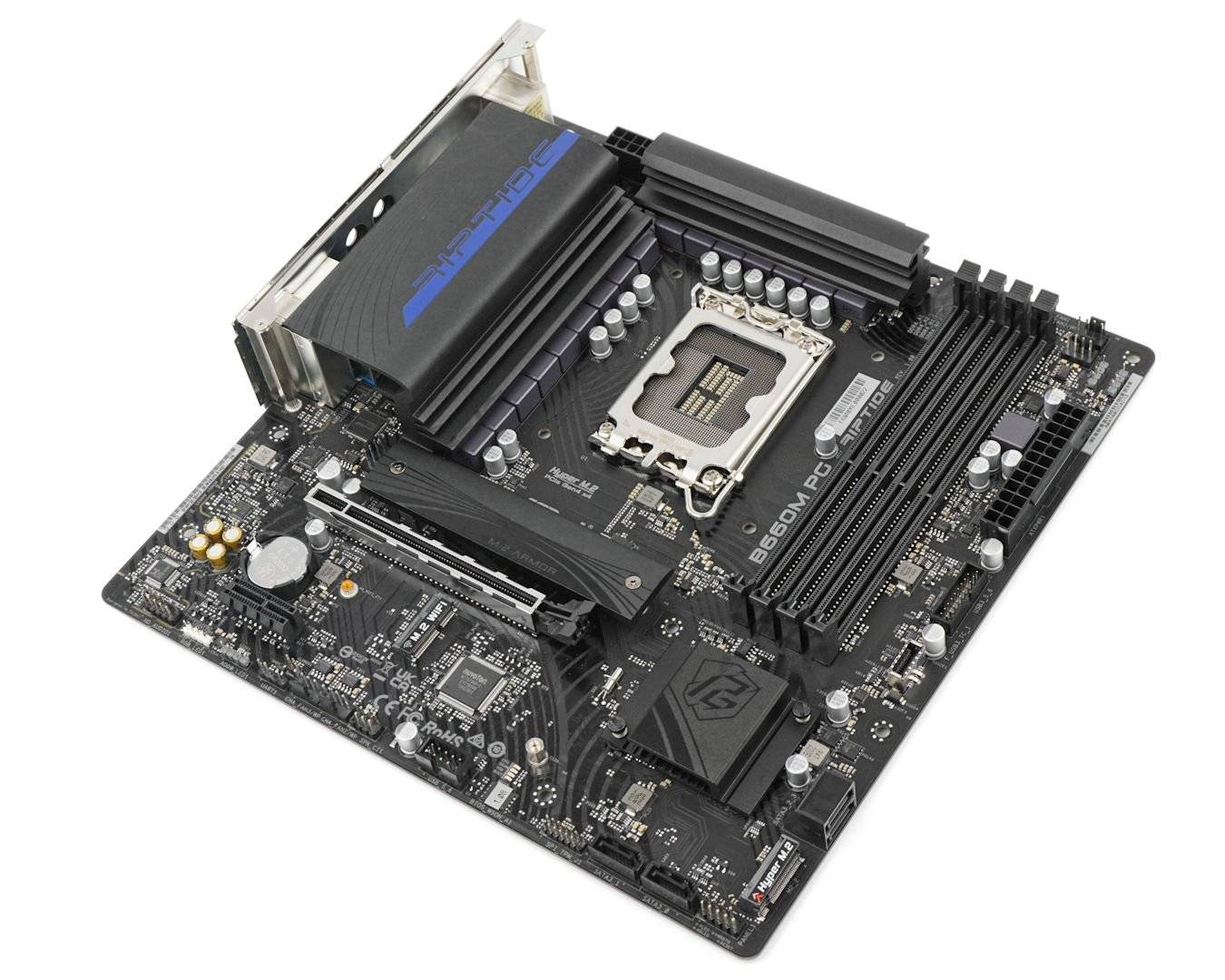

▲ ASROCK B660M PG Riptide 主板
ASROCK全新推出B660M PG Riptide主板,采用14+1+1相供电设计,搭配2组大型铝挤VRM散热器,足够应付第12代IntelCorei5及i7处理器平台使用,支持PCIe 4.0传输接口、两组M.2 SSD配置、2.5G LAN网络模块等,更特别加入Clock Generator,支持Non-K OC超频,能够进一步提升 Non-K CPU 性能。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
ASROCK B660MPG Riptide 主板采用M-ATX Form Factor设计,尺寸为24.4cm x 24.4cm,4层PCB layer设计,采用PG Riptide暗潮激流系列的低调外观设计,黑色PCB搭配黑色散热器,主板PCB表面加入了大量水波纹的印刷图案,VRM散热器加入蓝色 Riptide 字样作点缀,看似朴实无华, 实则效能强劲。
支持第 12 代 Core 处理器、全新 LGA 1700 Socket
Intel B660 主板具备全新LGA 1700处理器接口,外观较旧有的LGA 115X、1200有着相当大的差别,不但从正方型变成长方型,尺寸为37.5mm x 45.0mm,防呆的凹槽移至上下各两处而不是左右两侧各一,更大的改动在于 Socket 装载板的打开方式换成类似 LGA 1366 的结构,插座杆与装载板的方向相反。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

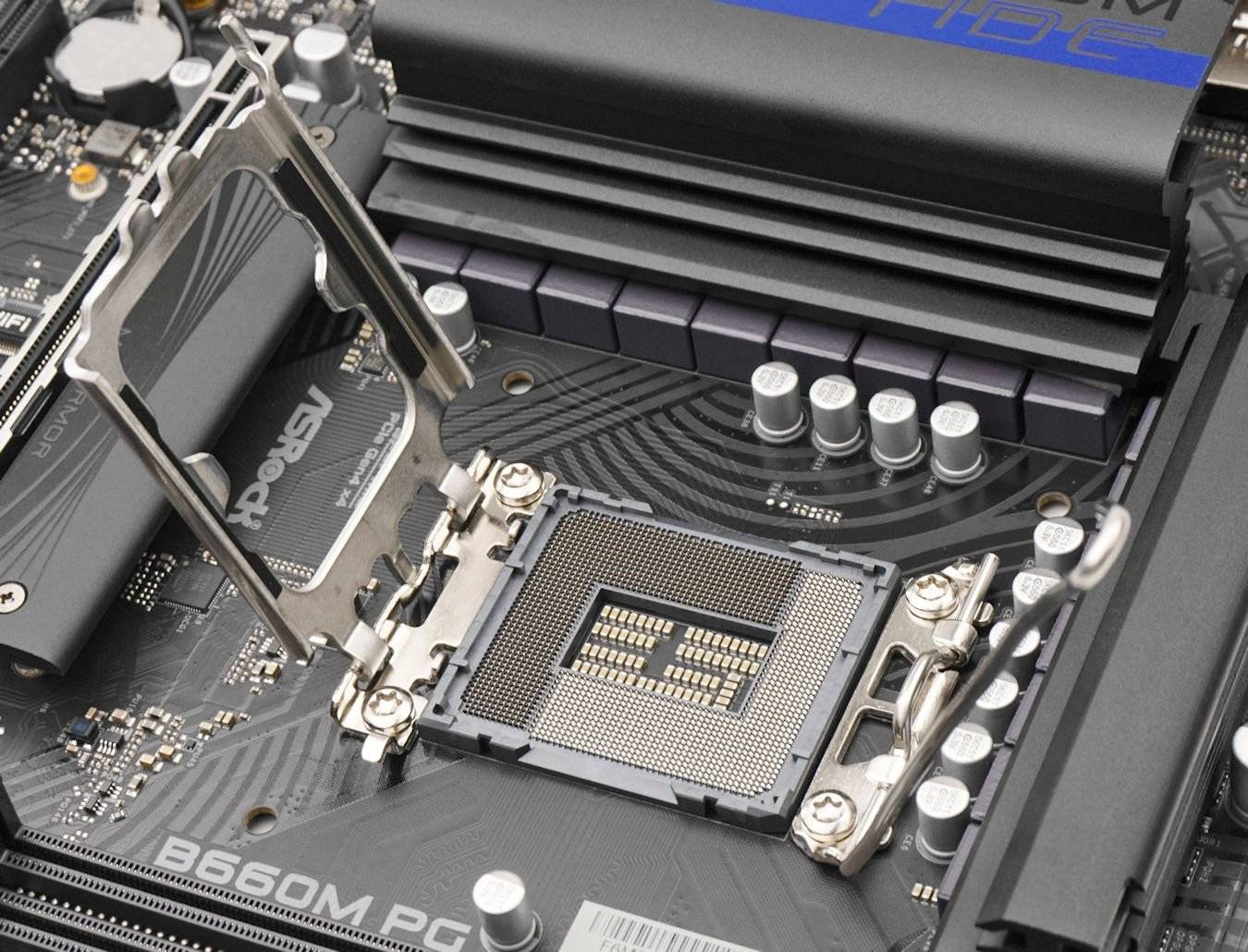

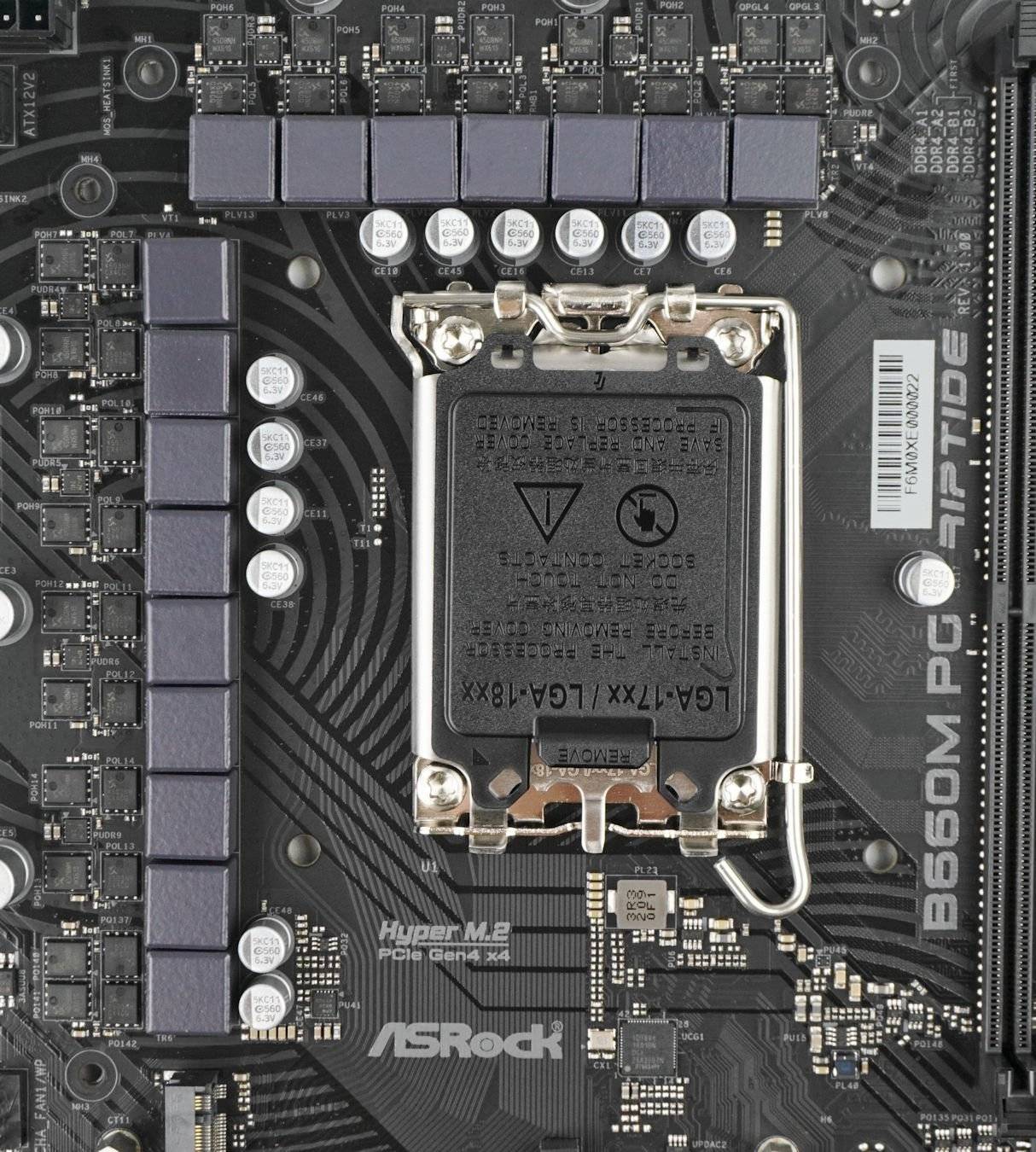

▲ 全新 LGA 1700 Socket
虽然这代的处理器接口称作LGA 1700,但实际上LGA Pin数为1800个引脚,暂时有100个引脚尚未作出定义,将会预留给未来的CPU作为额外电源或I/O引脚之用,做法与当年LGA 2011相似。
第 12 代桌上型 Intel Core 处理器规格
处理器 | P-Core 数量 | E-Core 数量 | 核心/线程 | L3 快取 | P-Core基础/最高涡轮/最高涡轮3.0时脉 (GHz) | E-Core基础/全最高涡轮时脉 (GHz) | 解锁超频 | TDPPL1 | TDPPL2 | IGP |
Intel Core i9-12900K | 8 | 8 | 16/24 | 30MB | 3.2 / 5.1 / 5.2 | 2.4 / 3.9 | ✔ | 125W | 2516 | ✔ |
Intel Core i9-12900KF | 8 | 8 | 16/24 | 30MB | 3.2 / 5.1 / 5.2 | 2.4 / 3.9 | ✔ | 125W | 2516 | – |
Intel Core i9-12900 | 8 | 8 | 16/24 | 30MB | 2.4 / 5.0 / 5.1 | 1.8 / 3.8 | 65W | 2126 | ✔ | |
Intel Core i9-12900F | 8 | 8 | 16/24 | 30MB | 2.4 / 5.0 / 5.1 | 1.8 / 3.8 | 65W | 2126 | – | |
Intel Core i7-12700K | 8 | 4 | 12/20 | 25MB | 3.6 / 4.9 / 5.0 | 2.7 / 3.8 | ✔ | 125W | 1806 | ✔ |
Intel Core i7-12700KF | 8 | 4 | 12/20 | 25MB | 3.6 / 4.9 / 5.0 | 2.7 / 3.8 | ✔ | 125W | 1806 | – |
Intel Core i7-12700 | 8 | 4 | 12/20 | 25MB | 2.1 / 4.8 / 4.9 | 1.6 / 3.7 | 65W | 1906 | ✔ | |
Intel Core i7-12700F | 8 | 4 | 12/20 | 25MB | 2.1 / 4.8 / 4.9 | 1.6 / 3.7 | 65W | 1906 | – | |
Intel Core i5-12600K | 6 | 4 | 10/16 | 20MB | 3.7 / 4.9 / – | 2.8 / 3.6 | ✔ | 125W | 1406 | ✔ |
Intel Core i5-12600KF | 6 | 4 | 10/16 | 20MB | 3.7 / 4.9 / – | 2.8 / 3.6 | ✔ | 125W | 1406 | – |
Intel Core i5-12600 | 6 | 0 | 6/12 | 18MB | 3.3 / 4.8 / – | – | 65W | 1076 | ✔ | |
Intel Core i5-12500 | 6 | 0 | 6/12 | 18MB | 3.0 / 4.6 / – | – | 65W | 1076 | ✔ | |
Intel Core i5-12400 | 6 | 0 | 6/12 | 18MB | 2.5 / 4.4 / – | – | 65W | 1076 | ✔ | |
Intel Core i5-12400F | 6 | 0 | 6/12 | 18MB | 2.5 / 4.4 / – | – | 65W | 1076 | – | |
Intel Core i3-12300 | 4 | 0 | 4/8 | 12MB | 3.5 / 4.4 / – | – | 60W | 89W | ✔ | |
Intel Core i3-12100 | 4 | 0 | 4/8 | 12MB | 3.3 / 4.3 / – | – | 60W | 89W | ✔ | |
Intel Core i3-12100F | 4 | 0 | 4/8 | 12MB | 3.3 / 4.3 / – | – | 60W | 89W | ✔ | |
Pentium Gold G7400 | 2 | 0 | 2/4 | 6MB | 3.7 / – / – | – | 46W | – | ✔ | |
Celeron G6900 | 2 | 0 | 2/4 | 4MB | 3.4 / – / – | – | 46W | – | ✔ |
全新第12代Core系列Alder Lake处理器由过往的14nm制程升级至最新Intel 7ぐ10nm Enhanced SuperFin制程,采用了大小核混合架构,大核心(P-Core)为高效能的Golden Cove微架构,小核心(E-Core)则为高能耗效率的Gracemont微架构,核心数量最高为16核心、24线程设计,最高 PL2功耗为241W,对比上代Rocket Lake拥有最高19%的IPC效能提升。 同时支持全新DDR5及旧有DDR4内存模块,支持原生DDR5-4800及DDR4-3200内存速度。 并且加入全新PCIe 5.0传输技术,提供16条PCIe 5.0及4条PCIe 4.0线路。
全新Intel B660系统芯片
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

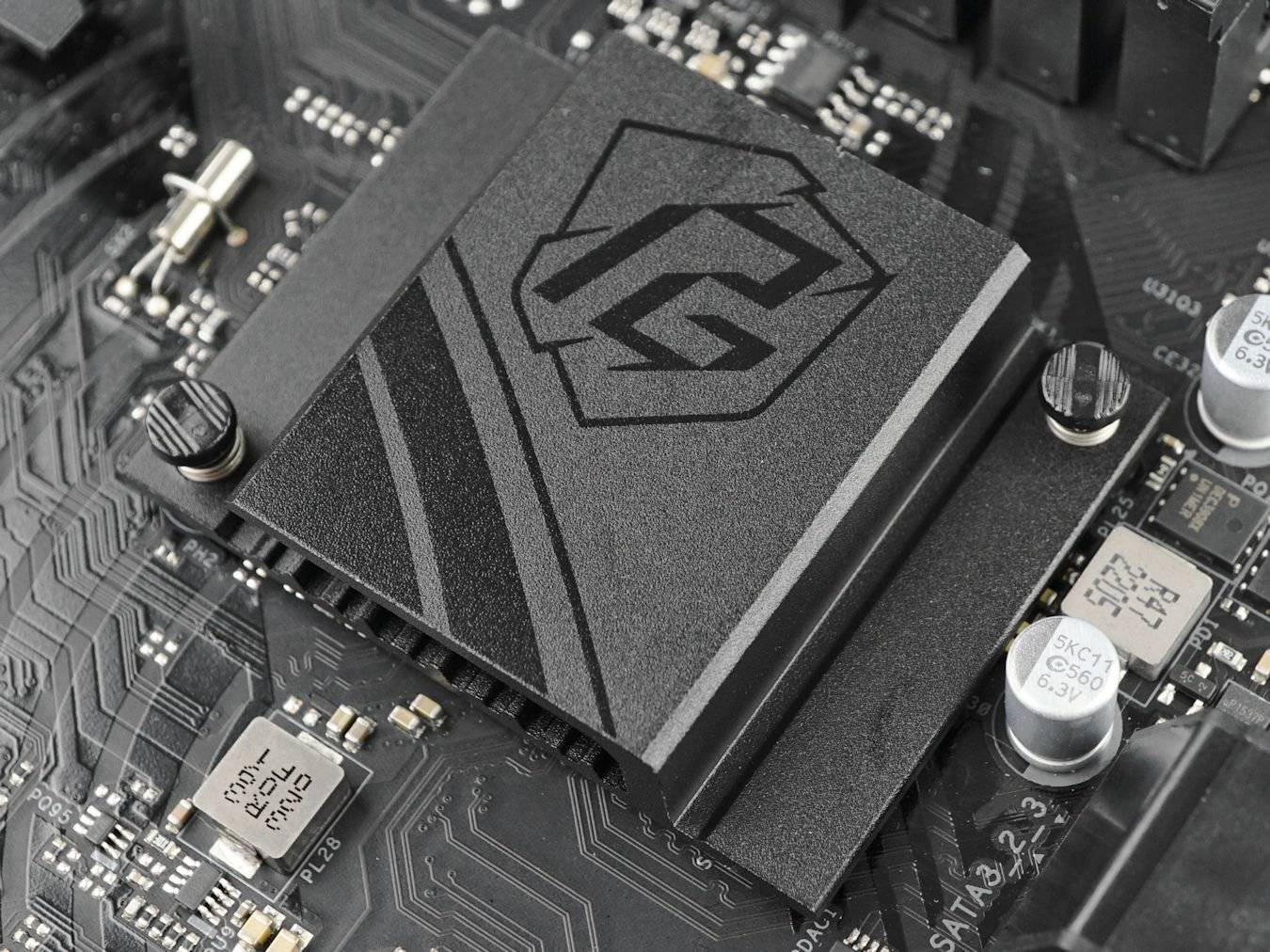

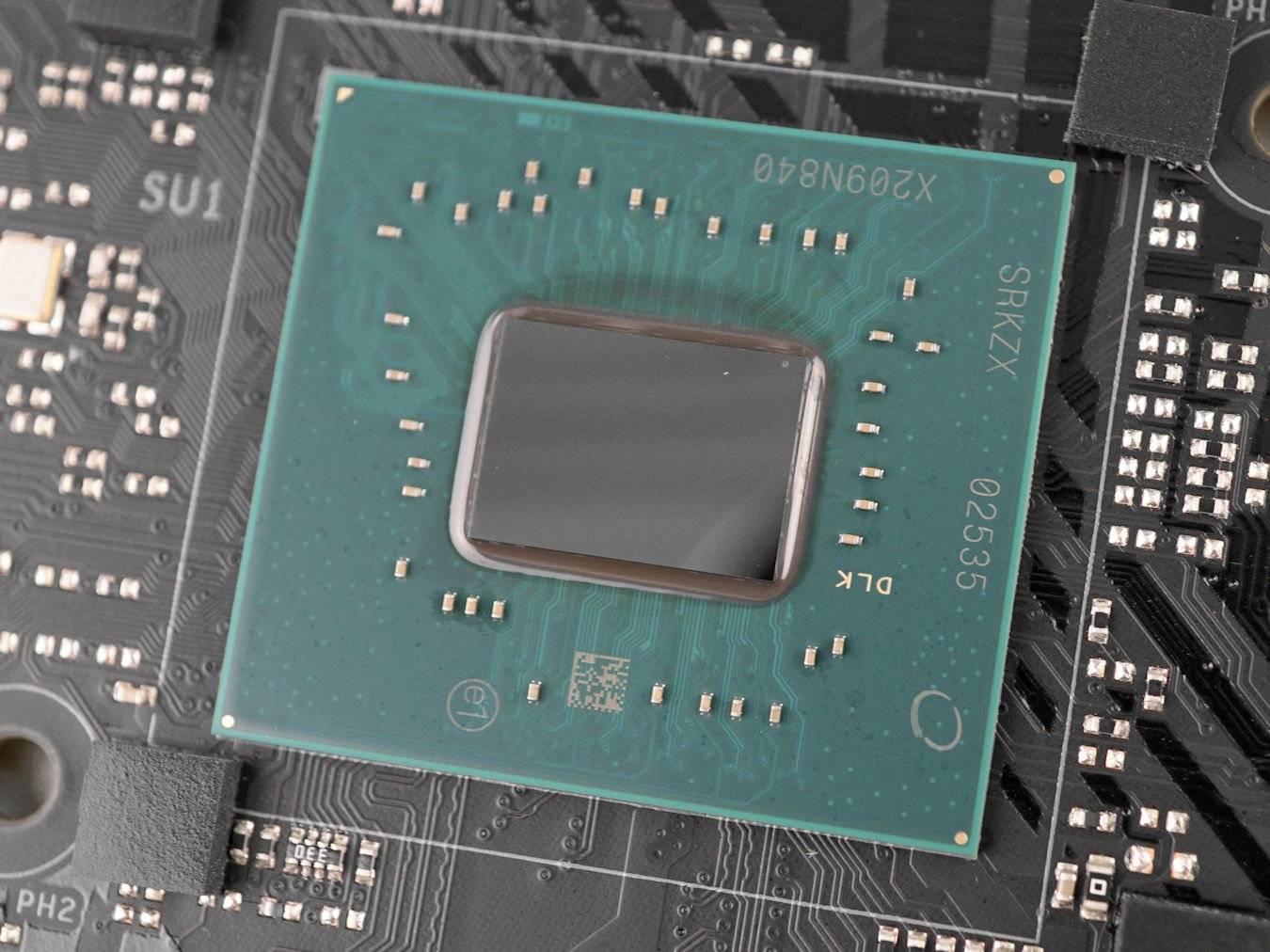

▲ PCH 散热器 & Intel B660 PCH 系统芯片
采用Intel B660系列芯片组,相较Z690在功能与规格上有所删减,例如Z690可支持PCIe 5.0双x8绘图接口,B600则不可分割只有单一PCIe 5.0 x16,同时B660仅支持内存超频,不支持CPU Ratio超带,同时DMI 4.0 Lanes亦由x8降至x4,CPU与PCH芯片之间带宽降至7.96GB/s, 成为了两者的主要市场区间。
Intel 600 系列芯片组规格
Intel Z690 | Intel H670 | Intel B660 | Intel H610 | |
CPU PCIe 5.0 GFX | 1×16 2×8 | 1×16 2×8 | 1×16 | 1×16 |
CPU PCIe 4.0 SSD | 1×4 | 1×4 | 1×4 | – |
OC Support | CPU Memory | Memory | Memory | – |
DMI 4.0 Support | 8 | 8 | 4 | 4 |
Intel Optane Support | Yes | Yes | Yes | – |
Max HSIO Lanes | 38 | 32 | 24 | 12 |
Max PCIe Lanes (4.0/3.0) | 12/16 | 12/12 | 6/8 | 0/8 |
Max USB 3.2 Suport (Gen 2×2 / Gen 2 / Gen 1) | 4/10/10 | 2/4/8 | 2/4/6 | 0/2/4 |
Max USB 2.0 | 14 | 14 | 12 | 10 |
Max SATA | 8 | 8 | 4 | 4 |
此外,Intel B660芯片组的外围规格亦较Z690有作删减,HSIO Lanes数目由38个减至24个,PCH的PCIe 4.0Lanes由12个降至6个,因此PCIe 4.0SSD支持数目亦相对减少,SATA数目亦由8个减至4个,如果你不需要那么大的扩充能力,B660能提供较高的性价比选择。
支持最高DDR4-5333+OC
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

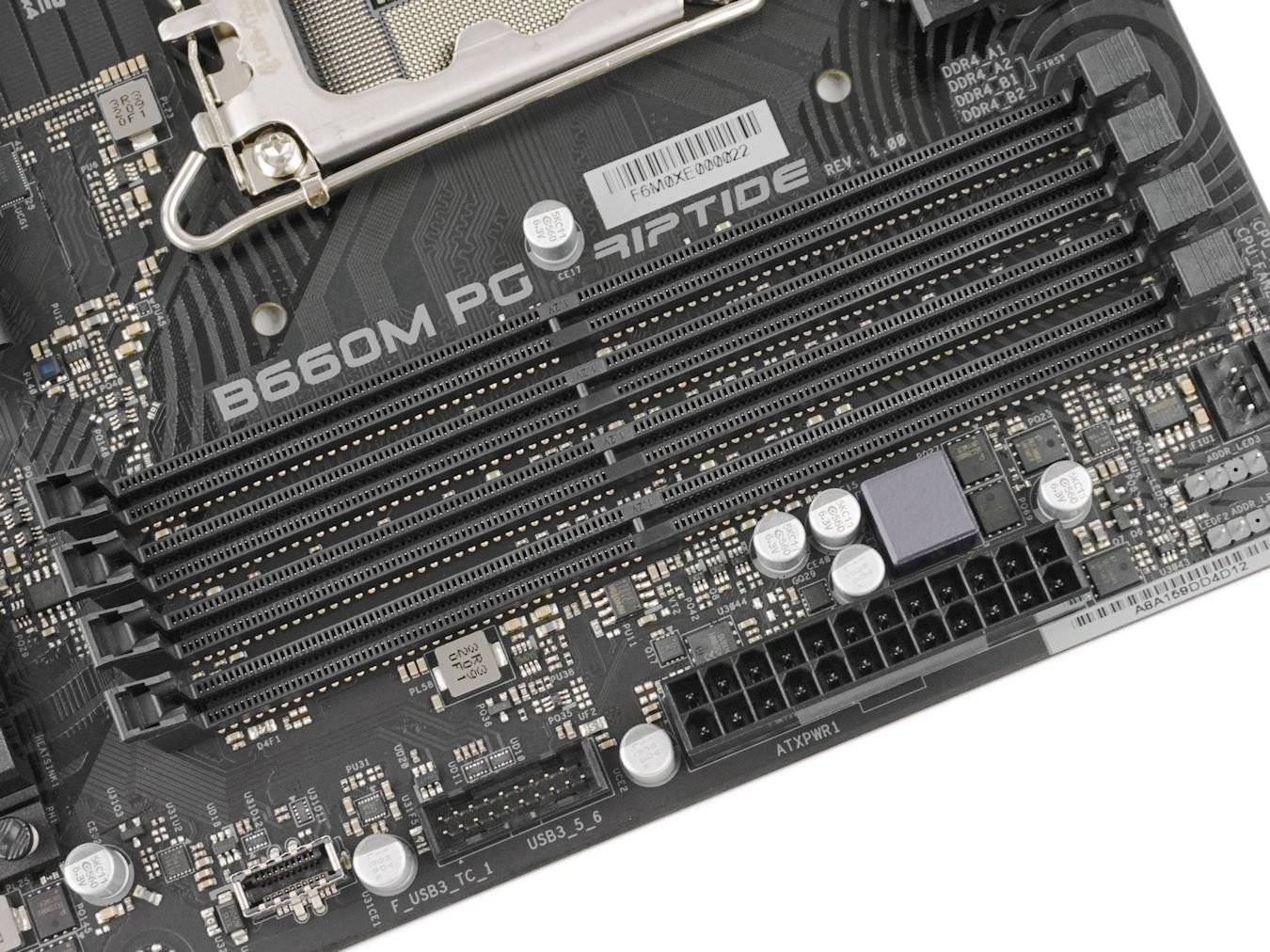

▲ 支持 4 组 DDR4 DIMM 扩充槽
内存方面,ASROCK B660M PG Riptide 主板为B660 DDR4版本,设有4组DDR4 DIMM扩充槽,支持Dual Channel双通道模式、2 DIMM per Channel配置,每组DIMM扩充槽最大支持32GB容量,系统内存最大容量为128GB。 内存速度方面,主板官方规格表示支持最高DDR4-5333+OC速度。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

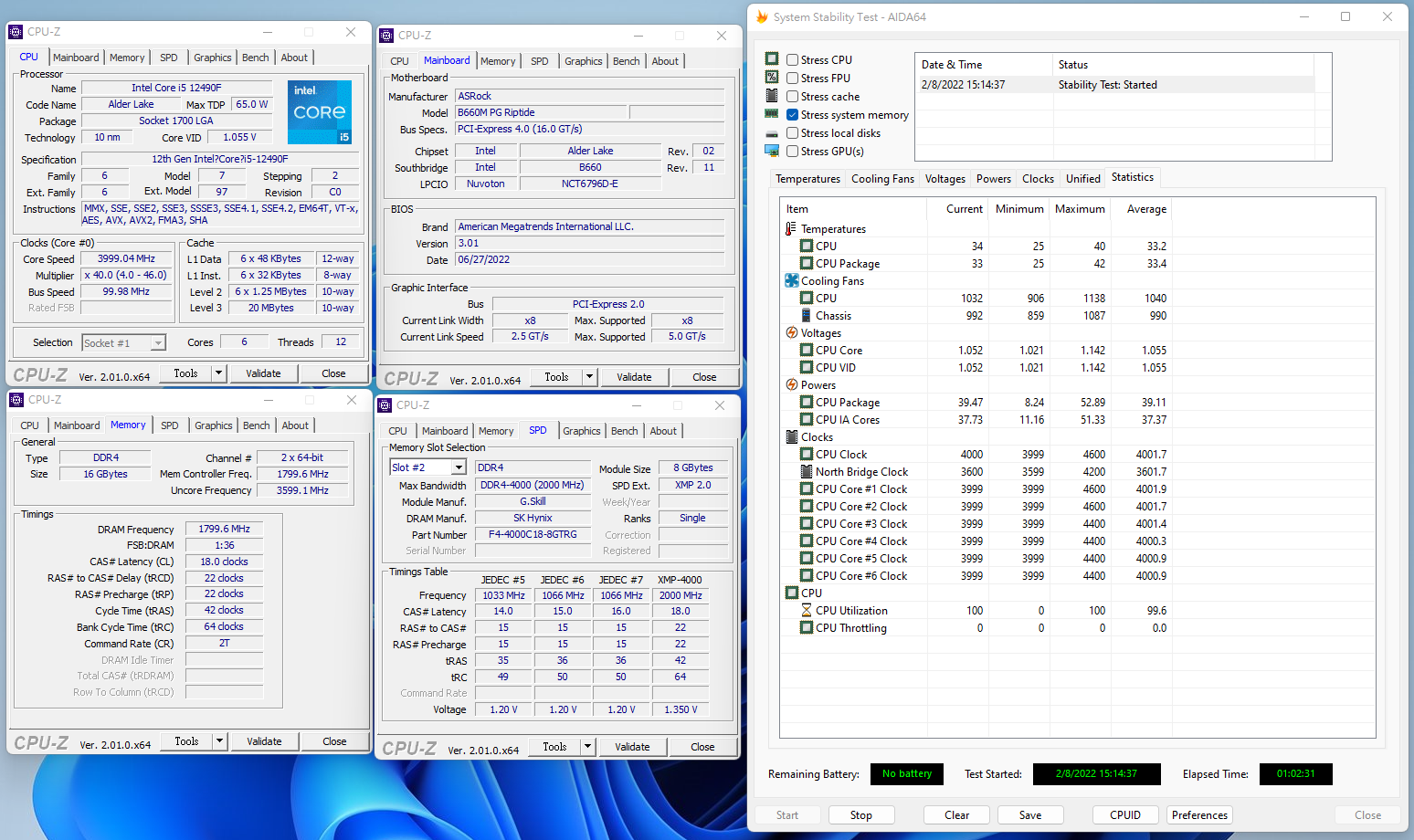

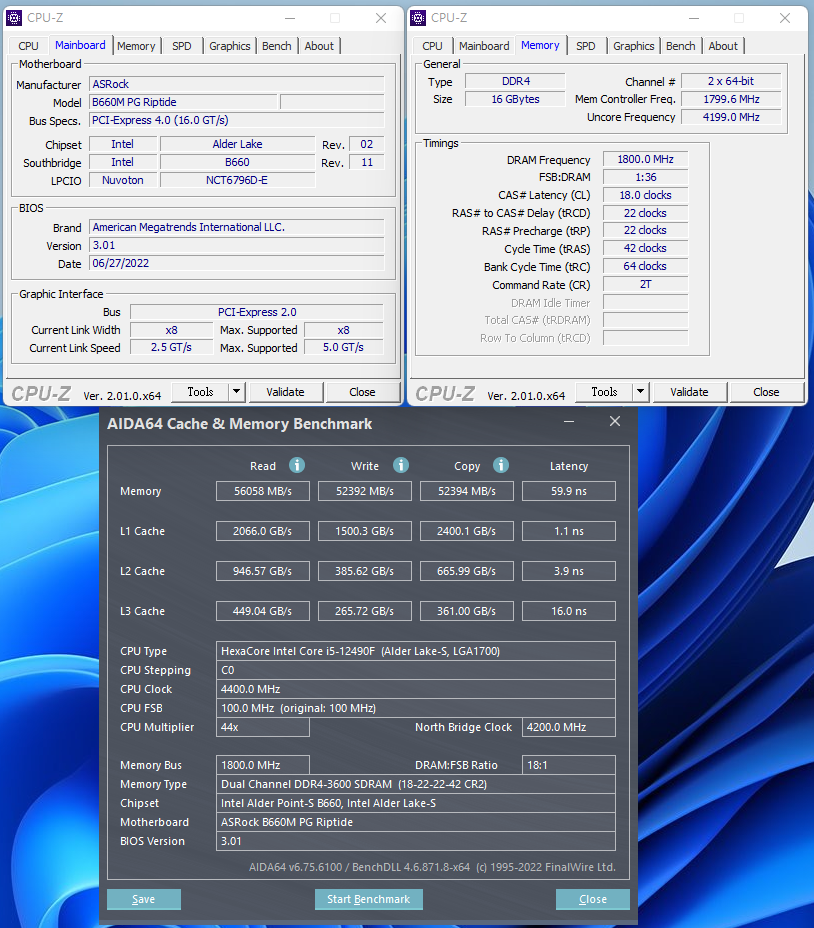

测试采用i5-12490F CPU搭配G.Skill TridentZ Royal DDR4-4000 16GB(F4-4000C18S-16GTRS)内存,由于Intel 12代非K版CPU锁定了VCCSA电压,Gear 1内存超频的潜力将受限,笔者尝试手动超频到DDR4 3600MHzCL18 Gear1,虽然能够成功通过检测和进入系统, 但进行内存烧机压力测试不到 2 分钟便会失败,估计该 CPU 是体质较不好的类别。 笔者把BIOS内的VDD IMC Voltage由预设的1.2V调整到1.4V,最后能够稳定于AIDA64内存烧机压力测试至62分钟,似乎增加VDD IMC Voltage能够稍微提升Gear 1内存超频的稳定性,亦尝试在1.4V电压下超频至DDR4 3800 Gear 1则无法成功开机,不过没有更多的测试例子,笔者不确定是否能套用其他配置上。

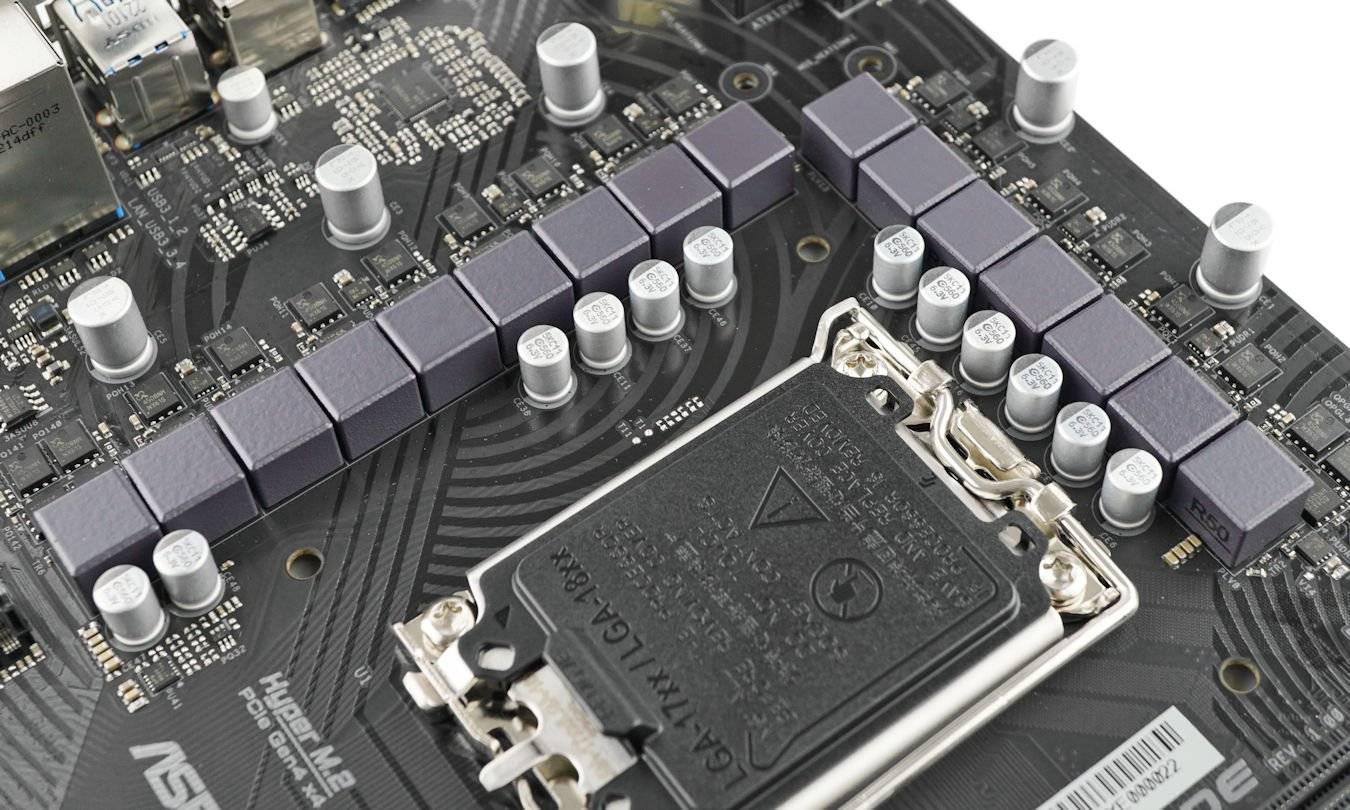

14+1+1 相供电模块
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲ 采用 16 相供电模组
VRM 供电模块方面,ASROCK B660M PG Riptide 主板采用16 相供电模块,其中 14 相为 CPU vCore 供电、1 相为 VCCGT 供电、1 相为 VCCAUX 供电,每相供电平均摊分电流负载,加强系统稳定性以应付繁重的运算需求。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

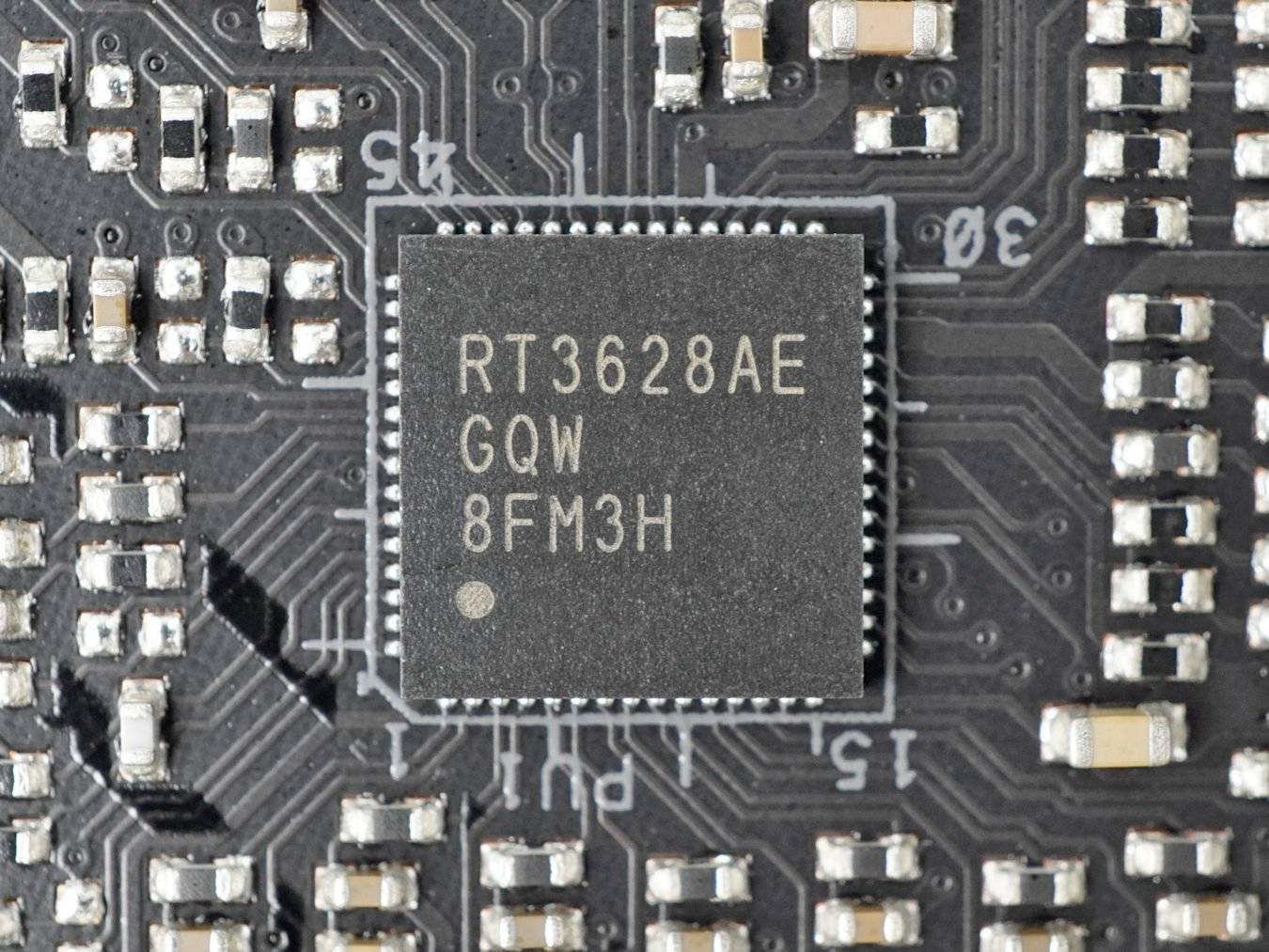

▲ RT3628AE PWM 控制器

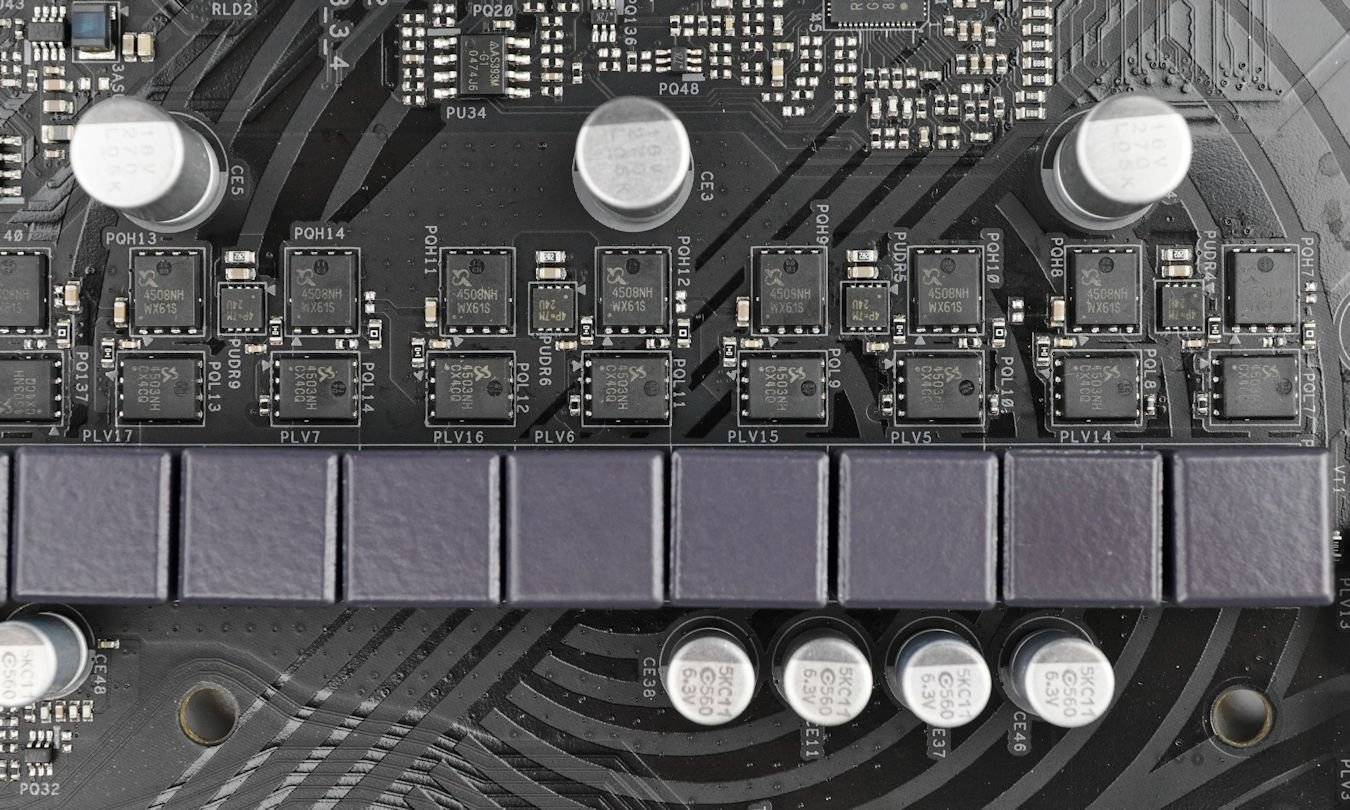

![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

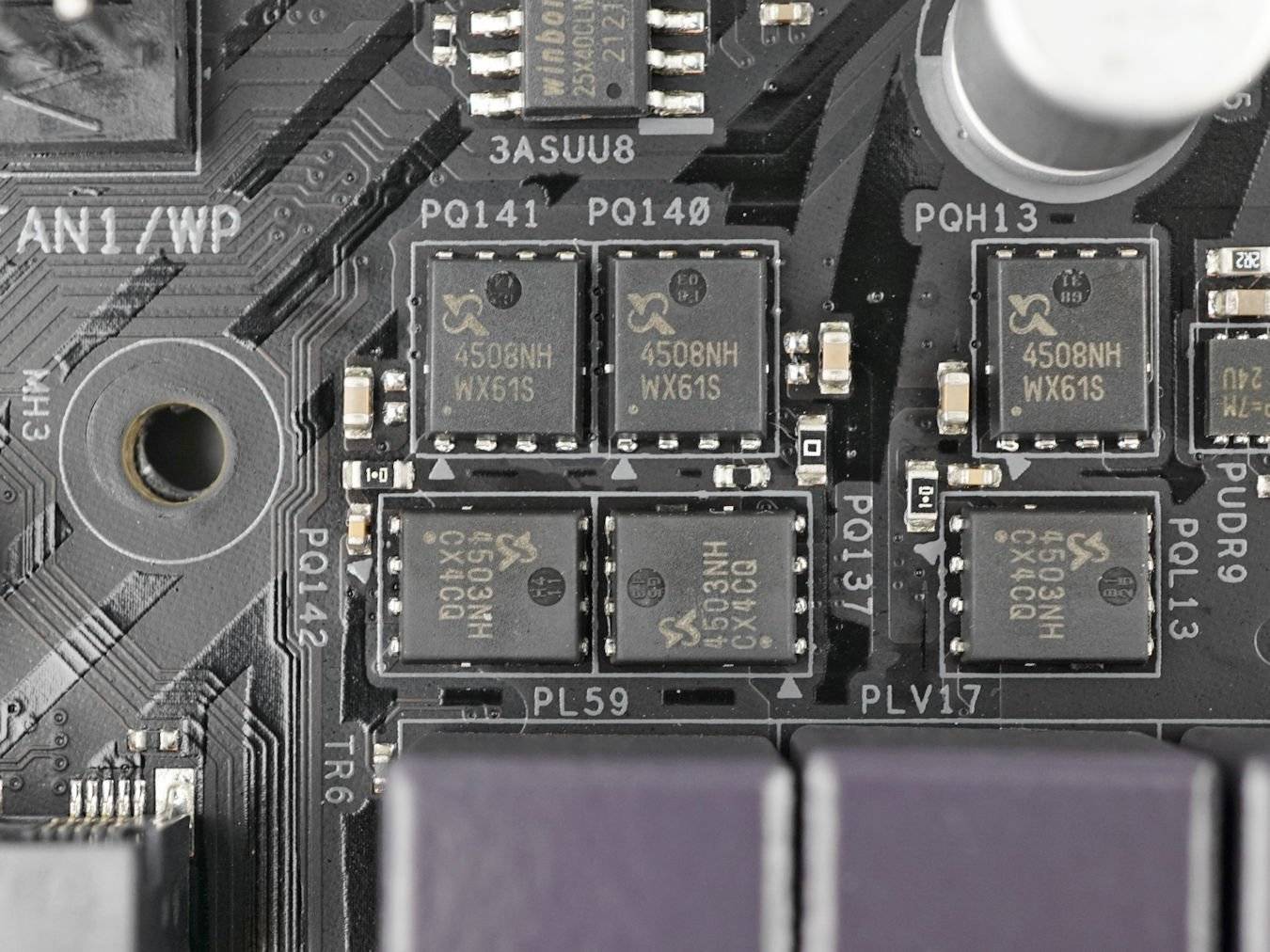

▲ SM4508NH MOSFET 芯片、SM4503NH MOSFET 芯片
ASROCK B660MPG Riptide 主板采用Richtek RT3628AE PWM控制器,支持最大8+1相双通道输出配置,并以14(7+7)+ 1相倍相模式配置运作,vCore供电搭配14组1上SinopowerSM4508NH 48A MOSFET+1下SinopowerSM4503NH 80A MOSFET配置,每2相具备1个 Phase Doubler 倍相芯片,VCCGT 供电搭配 1 组 2 上 SM4508NH 48A + 2 下 SM4503NH 80A MOSFET 配置,采用倍相芯片可让低规格 PWM 控制器模拟多相数的效果。

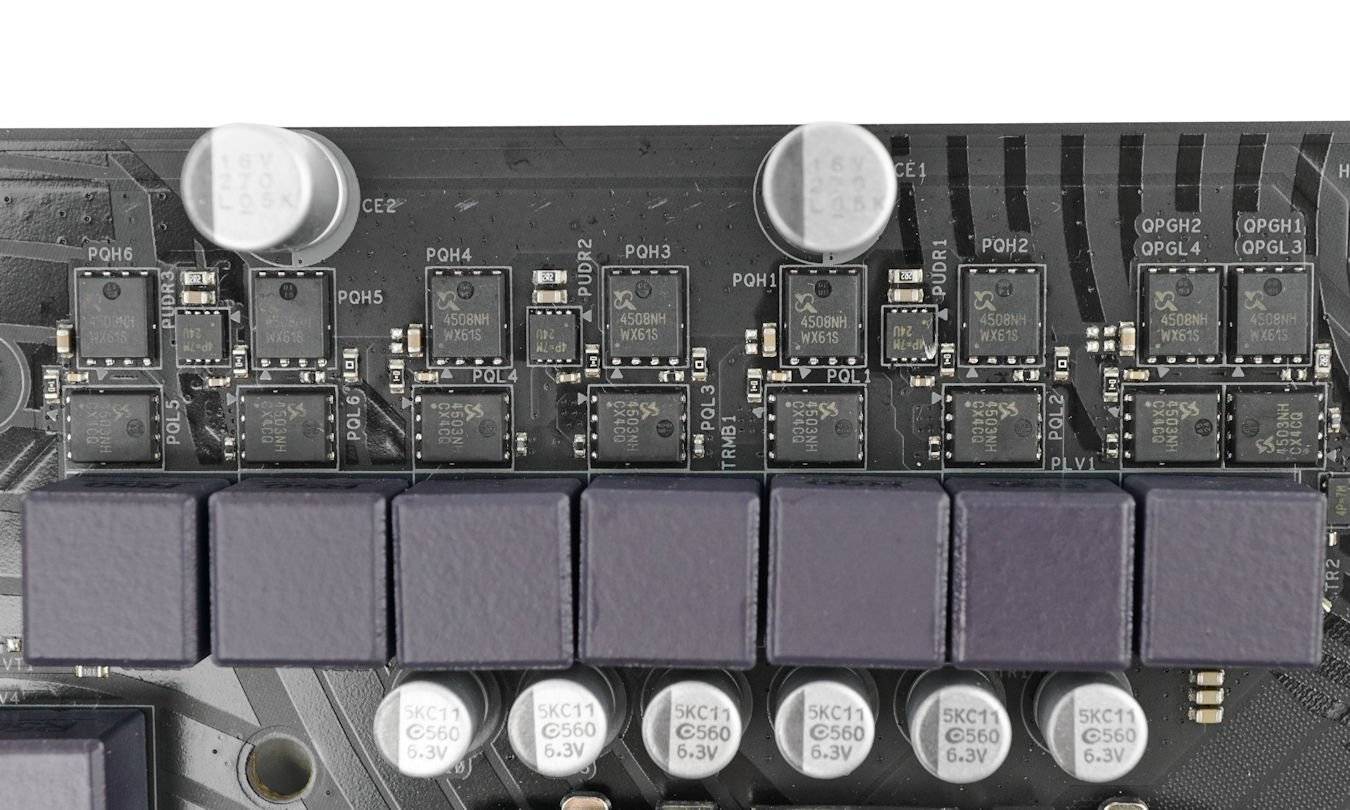

![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

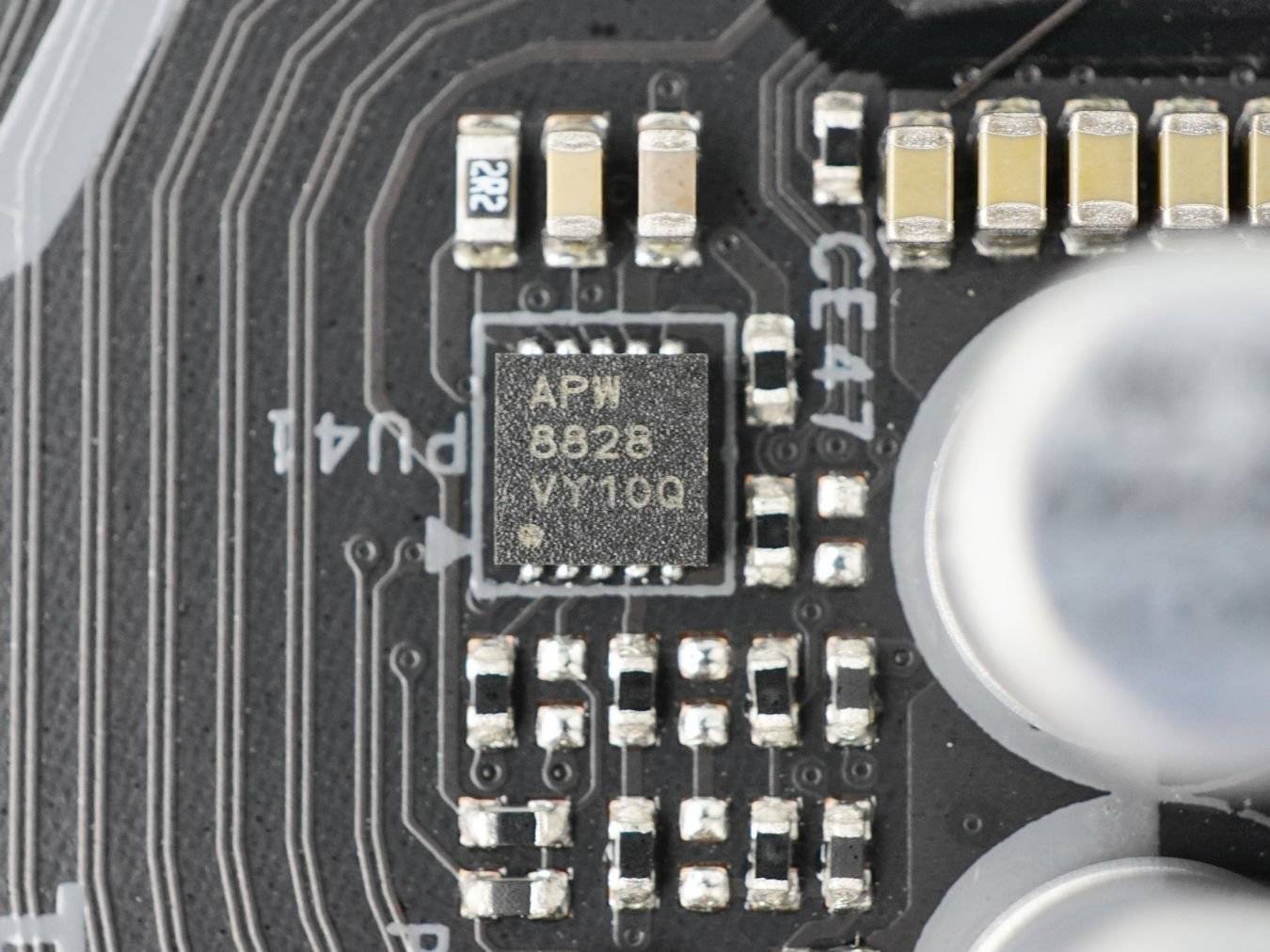

▲ APW8828 PWM 控制器 &
SM4508NH MOSFET 芯片、SM4503NH MOSFET 芯片
全新的 VCCAUX 供电部分,结合以往的 VCCSA 和 VCCIO 的供电,负责处理 CPU 内部内存控制器和PCIe 控制器供电,主板采用 Anpec APW8828 PWM 控制器,直出驱动 1 相 VCCAUX 供电,配搭 1 组 2 上 SM4508NH 48A + 2 下 SM4503NH 80A MOSFET 配置。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲ 采用金属合金功率电感、5K 白色电容
采用金属合金功率电感搭配 5K 白色电容,在高度负载或是大幅超频下改善 Vcore 电压供应稳定,在 105ºC 极端环境下能具备至少 5 千小时使用寿命,带来更稳定的供电输出。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

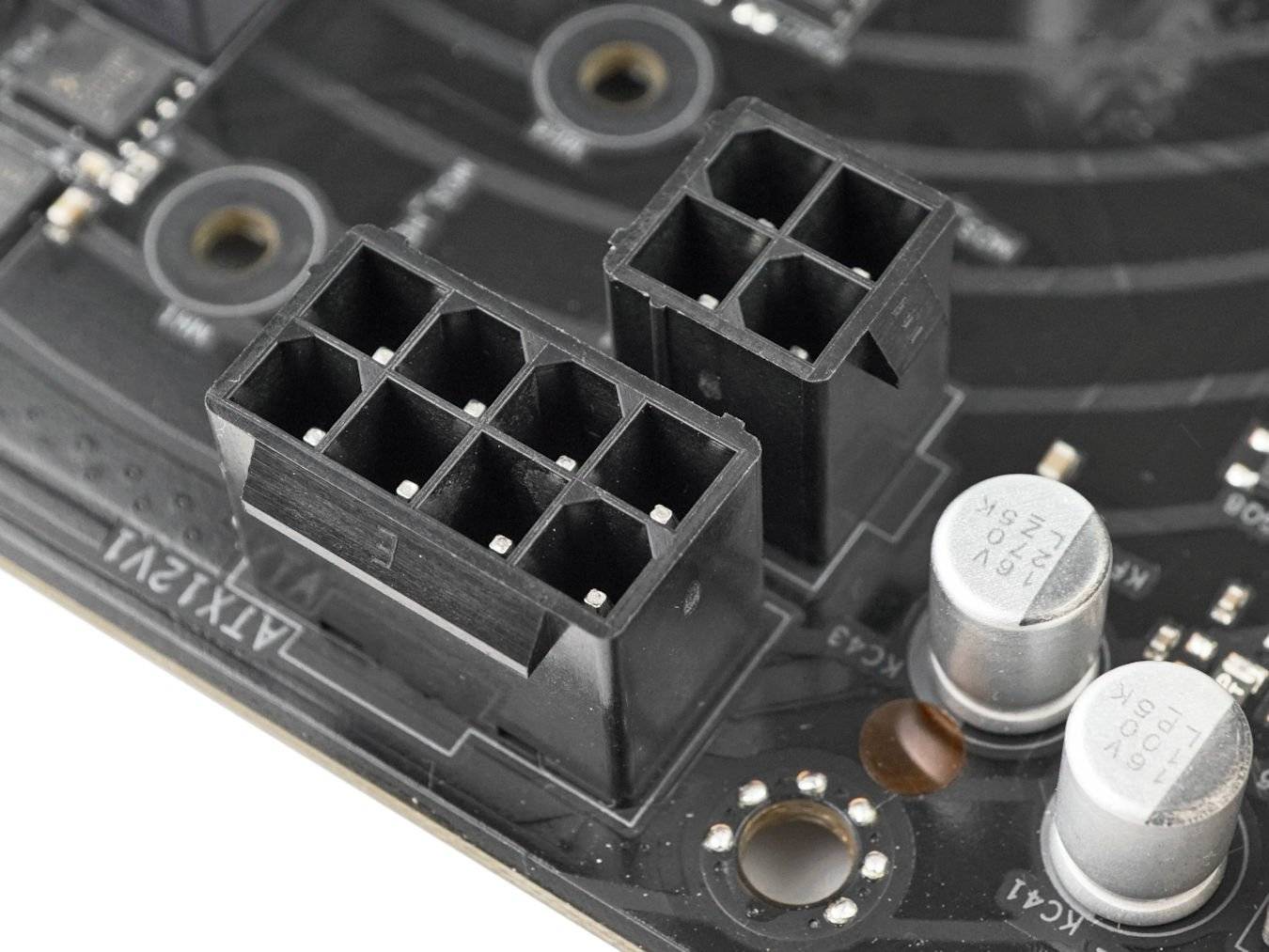

▲ ATX 8+4-pin CPU 供电插槽
ASROCK B660M PG Riptide 主板采用 1 组 ATX 8-pin 和 1 组 ATX 4-pin CPU 供电插槽,以提供足够的 CPU 电源功耗需求。
大型铝挤鳍片散热器
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

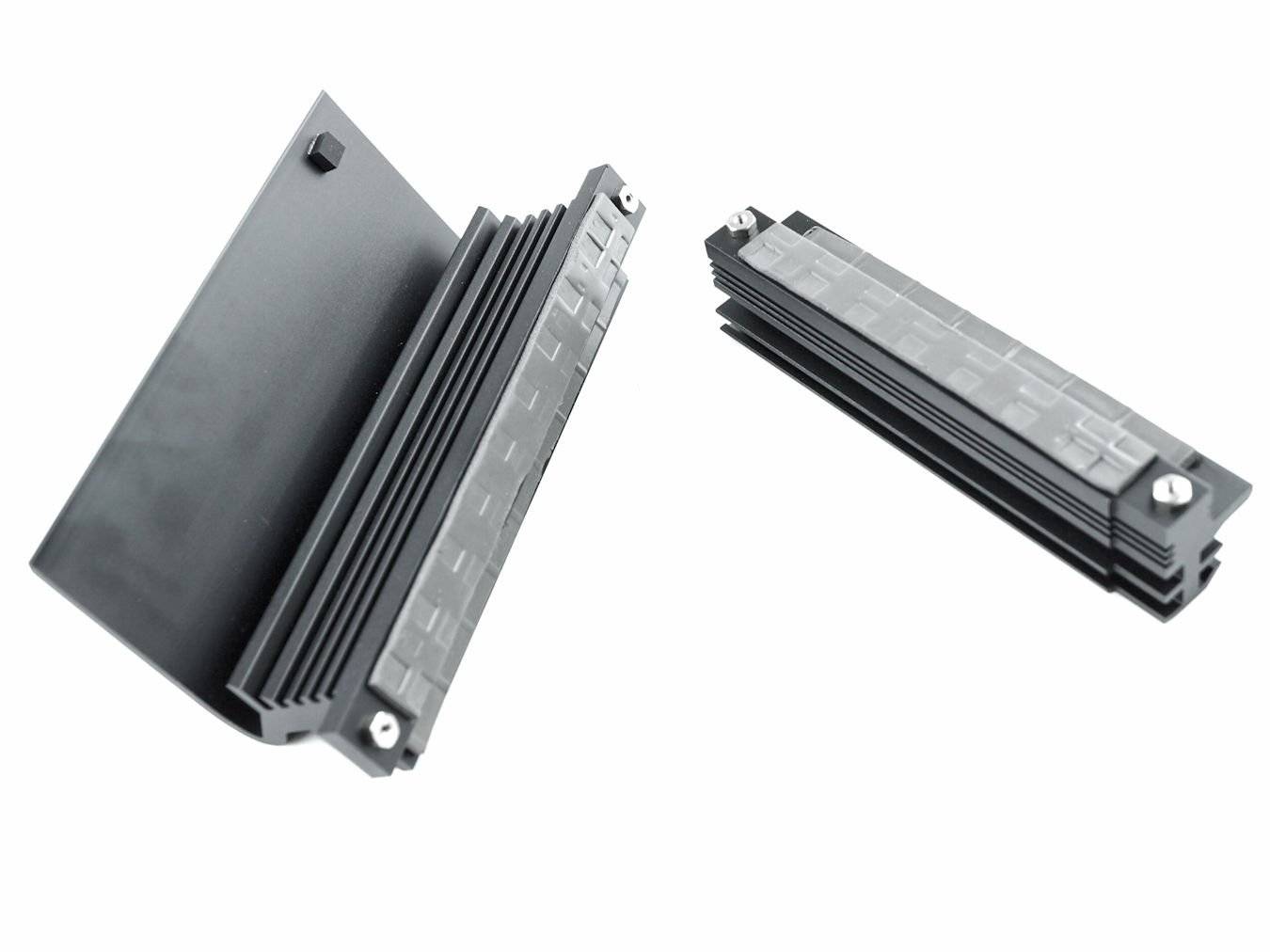

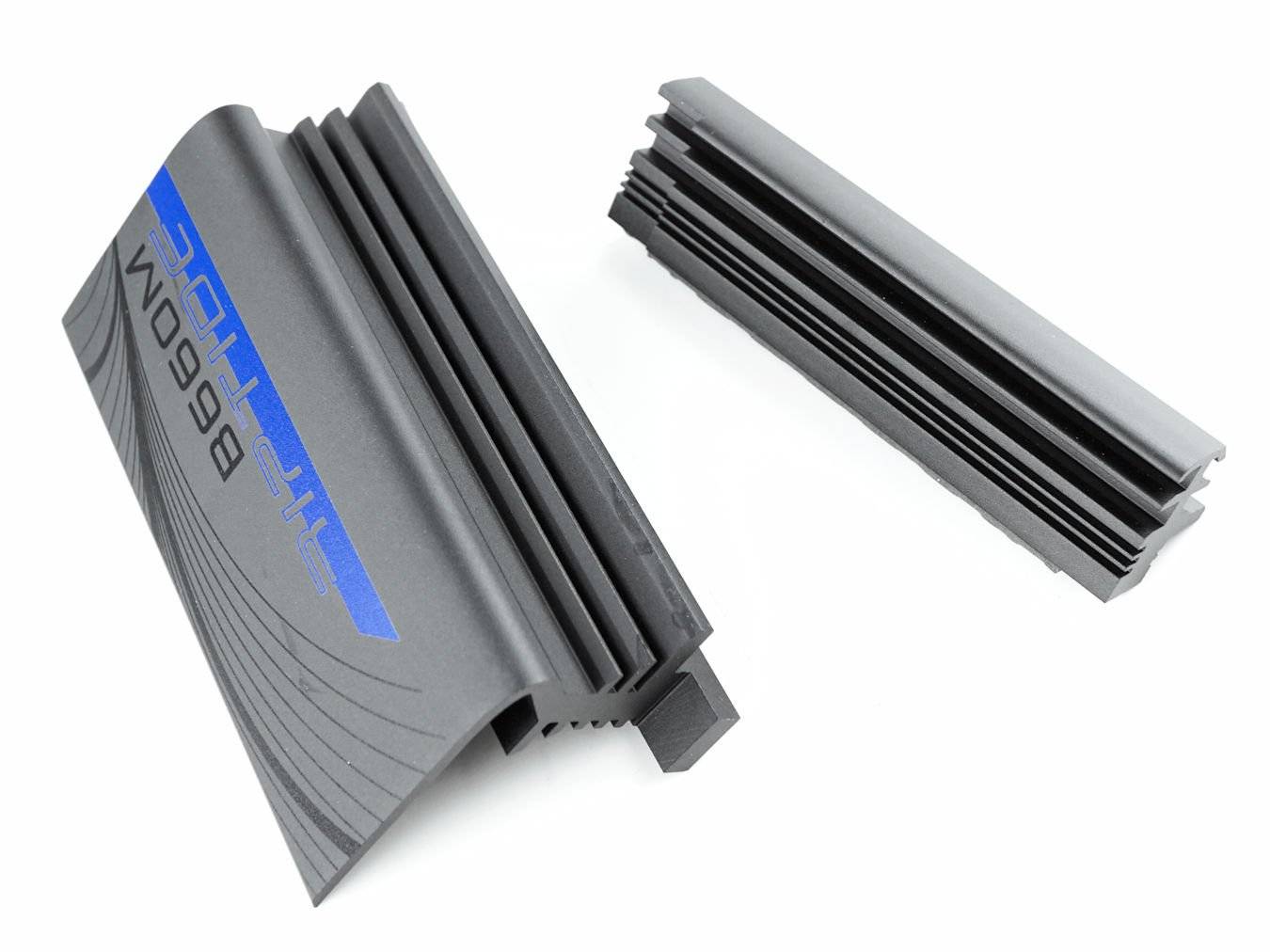

▲ 大型铝挤鳍片散热器
ASROCK B660M PG Riptide 主板采用2组大型铝挤散热器,具备铝挤造型散热鳍片,以增加更多散热面积来提升散热效果,可让MOSFET芯片保特于较低的工作温度,为系统提供稳定的供电输出。
不锈钢 PCIe Steel 加强型合金插槽
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲ PCIe 4.0 x16 插槽
ASROCK B660MPG Riptide 主板提供了1组PCIe x16插槽,支持最高PCIe 4.0 x16,PCIE1插槽由CPU LANES提供,另外透过B660芯片组提供1组PCIe 3.0 x1插槽,并采用开放式尾部设计,方便用家使用视频撷取卡及声卡等外围,不过插槽间距十分窄狭,第二组PCIe插槽很大机会会被显卡遮挡着。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

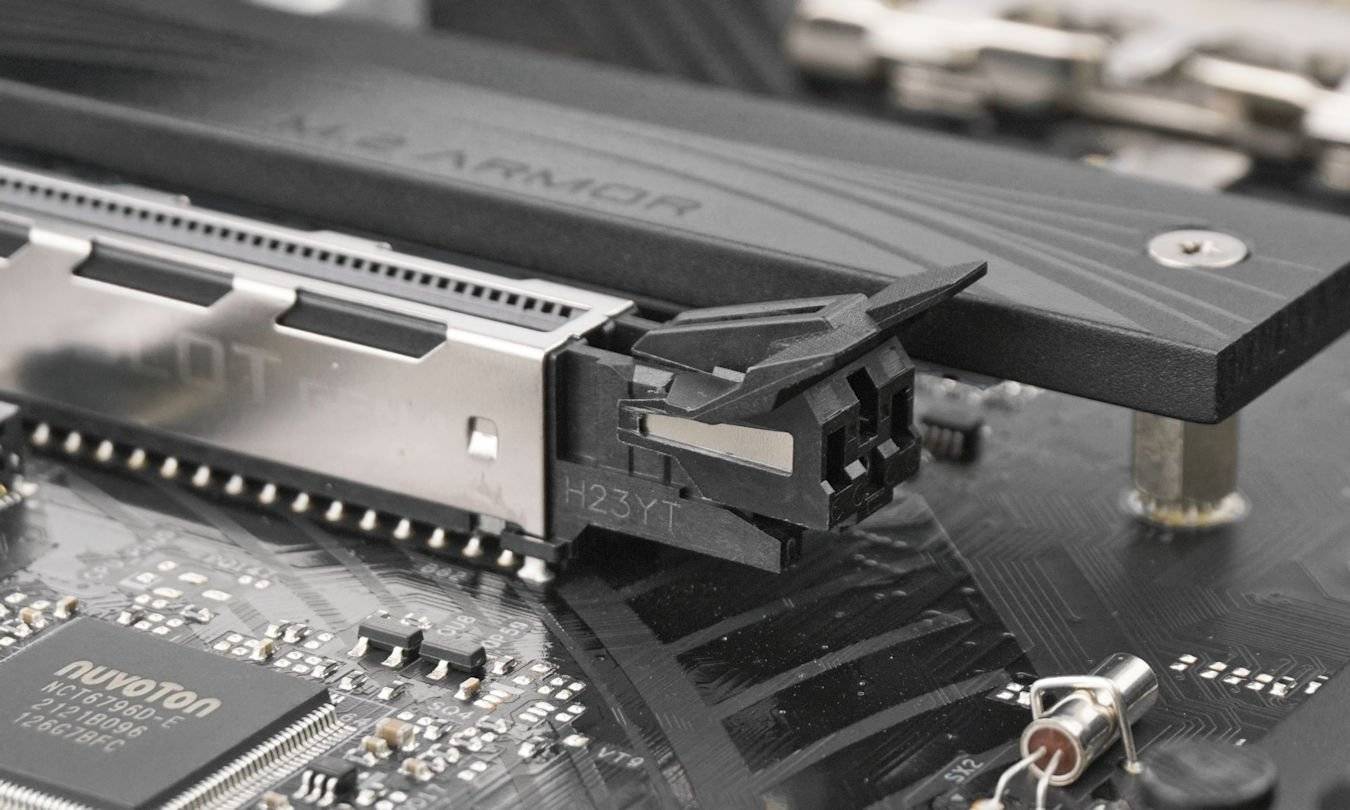

PCIE1 插槽皆采用金属外壳加固设计和加强型内嵌金属支架的耳扣,可增强插槽的承托力和减少插槽被扯开的机会。
PCIe 插槽配置
PCIe 插槽 | PCIe 速度 | PCIe Lanes 分配 |
PCIE1 (PCIe x16) | PCIe 4.0 x16 | CPU |
PCIE2 (PCIe x1) | PCIe 3.0 x1 | B660 |
2 组 M.2 SSD、4 组 SATA 3 接口
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
▲ 2 组 M.2 SSD 接口配置
ASROCK B660MPG Riptide提供2组M.2 SSD接口配置,CPU插槽下方的M2_1插槽支持最高PCle 4.0 x4,并由CPU LANES提供,PCH散热器下方的M2_2插槽支持最高PCIe 4.0 x4,并由B660芯片组提供。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

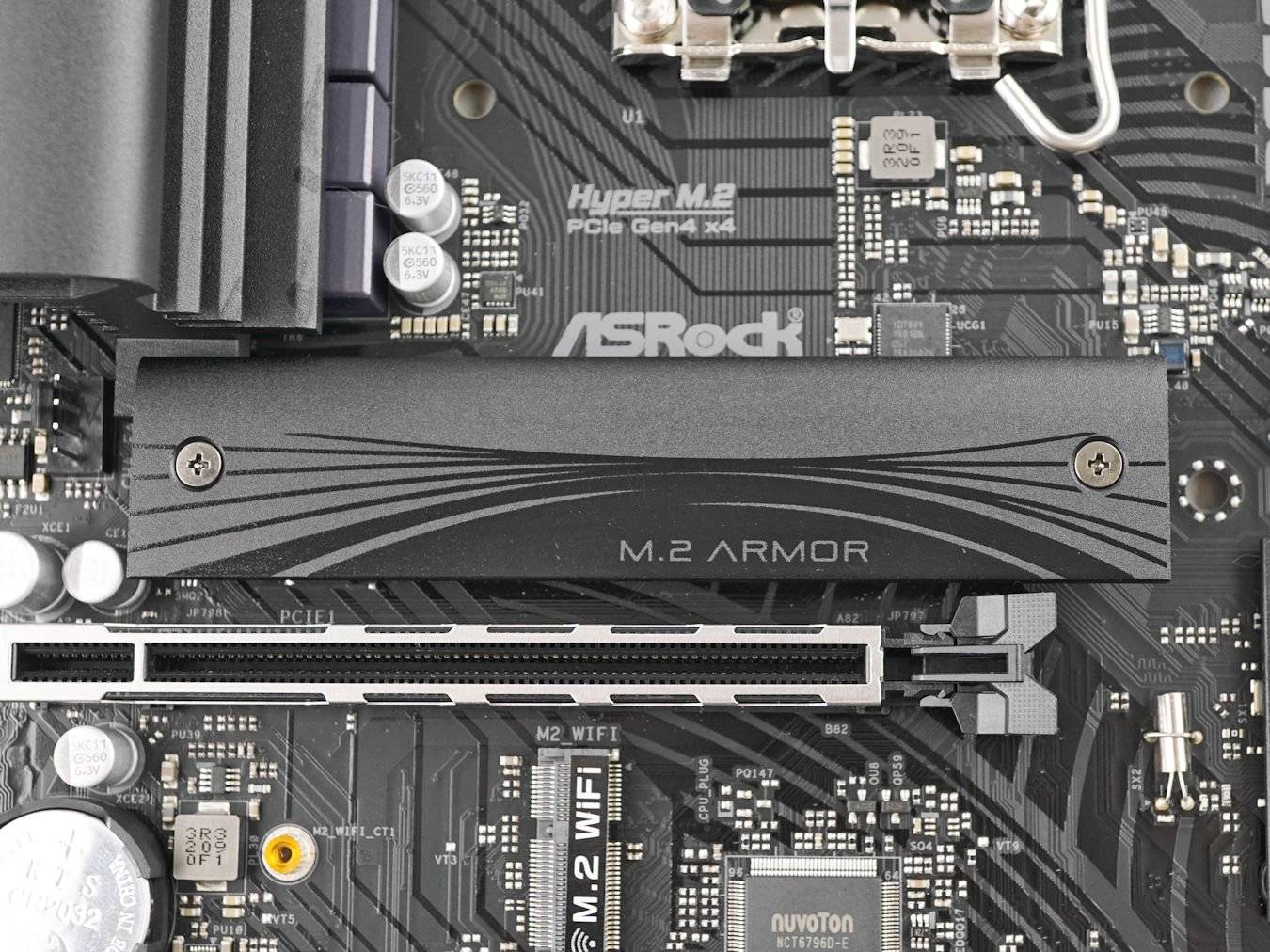

▲ M.2_1 插槽支持金属散热器
为满足高速 M.2 SSD 产品的散热需求,M2_1 插槽皆具备金属散热器,可避免发生过热降速的情况,并确保高速 M.2 SSD 能稳定地提供最佳的读写速度,可惜 M2_2 插槽缺少了金属散热片,这部分较为逊色。
M.2 SSD 插槽配置
M.2 插槽 | M.2 速度支持 | M.2 长度规格 | Lanes 分配 |
M2_1 | PCIe 4.0 x4 (64 Gb/s) | M Key 2280 | CPU |
M2_2 | PCIe 4.0 x4 (64 Gb/s) | M Key 2280 | B660 |
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

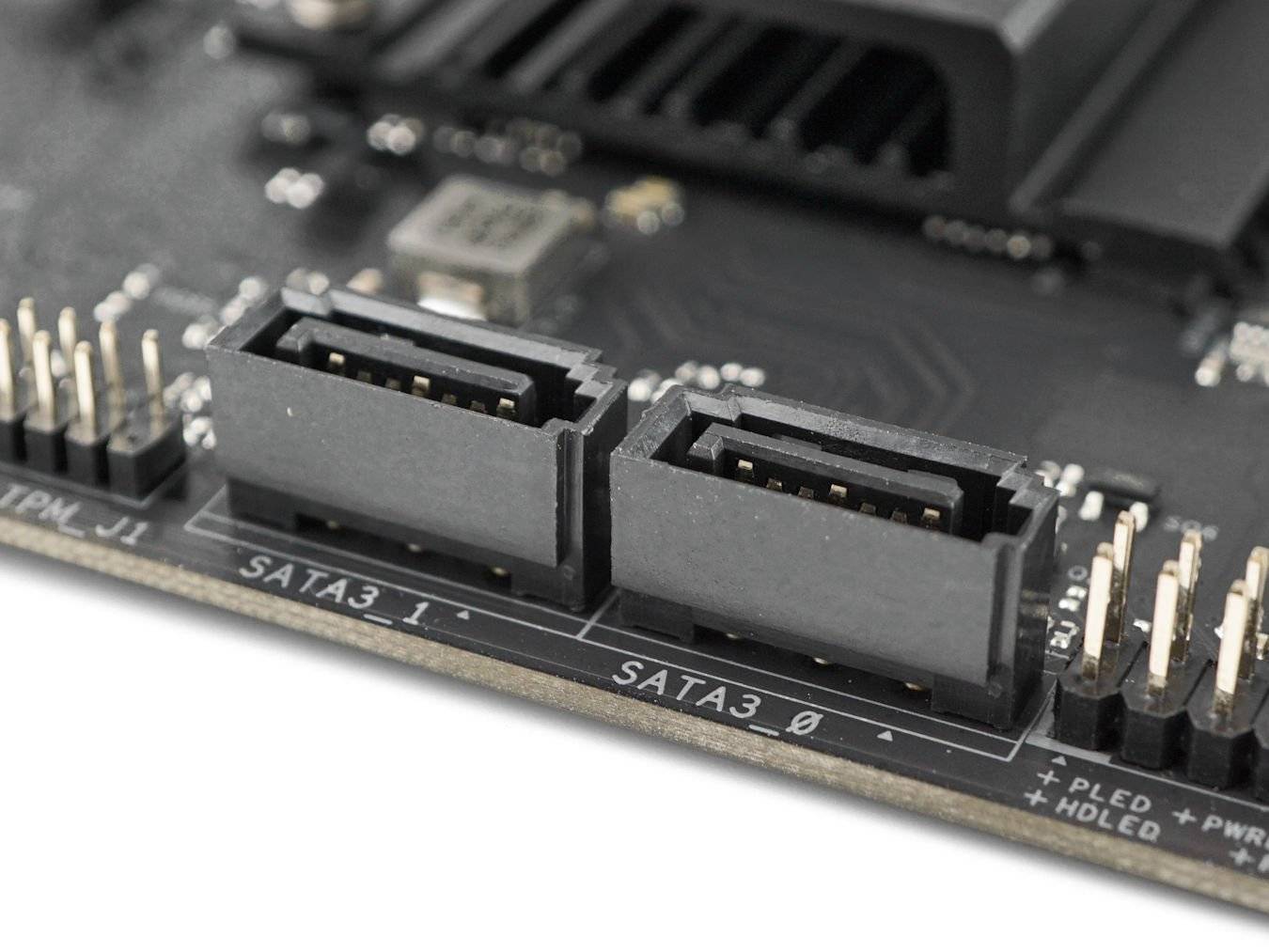

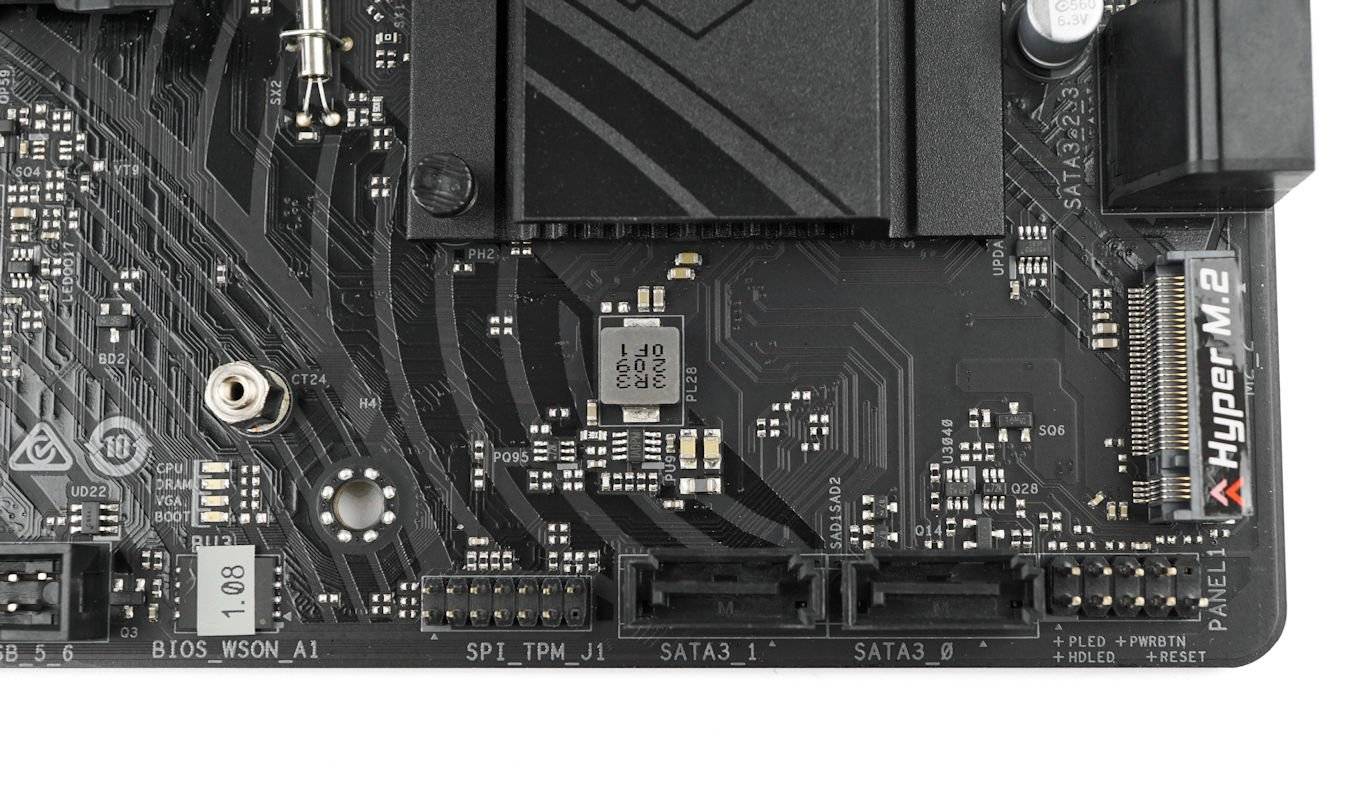

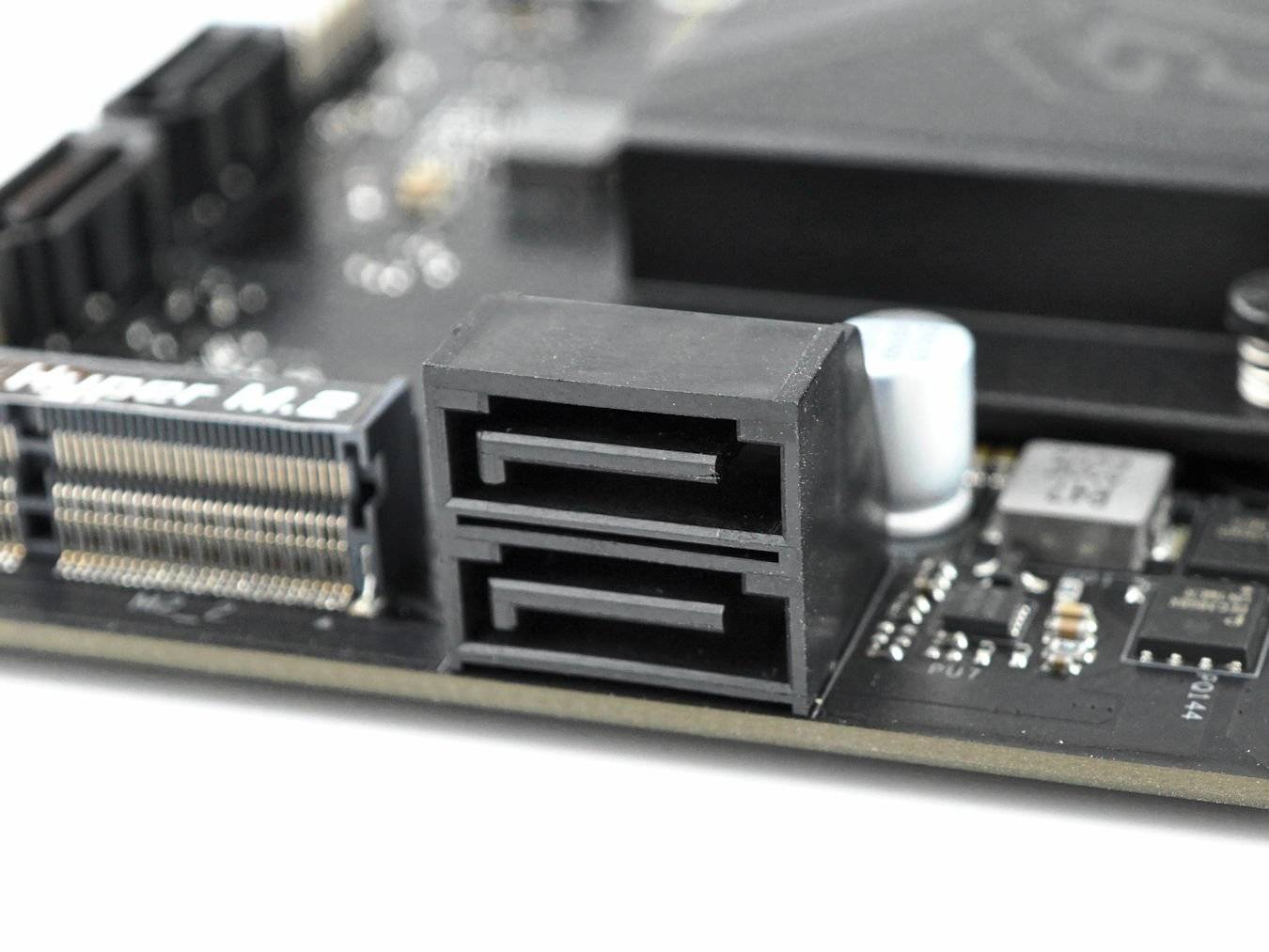

▲ 支援 4 组 SATA 接口
此外,主板提供了4个SATA 6Gbps接口,并由B660系统芯片提供。
7 组 USB 接口、HDMI 2.1、DisplayPort 1.4
ASROCK B660M PG Riptide 主板没有用上 Pre-Install I/O Shield 设计,用家在安装主板前,需要预先把 I/O 档板安装到机箱上,这部分较为逊色。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

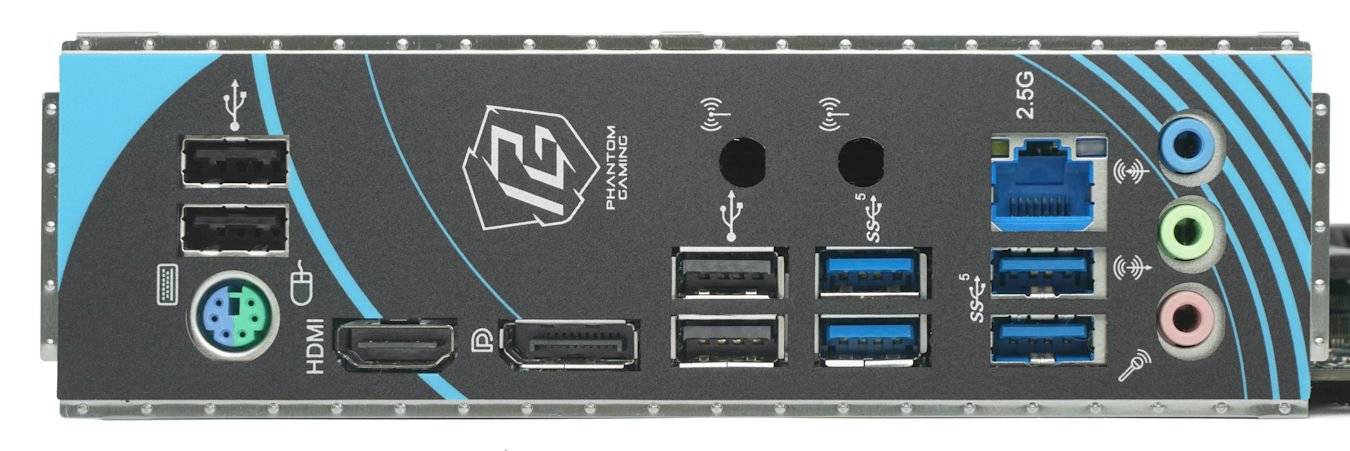

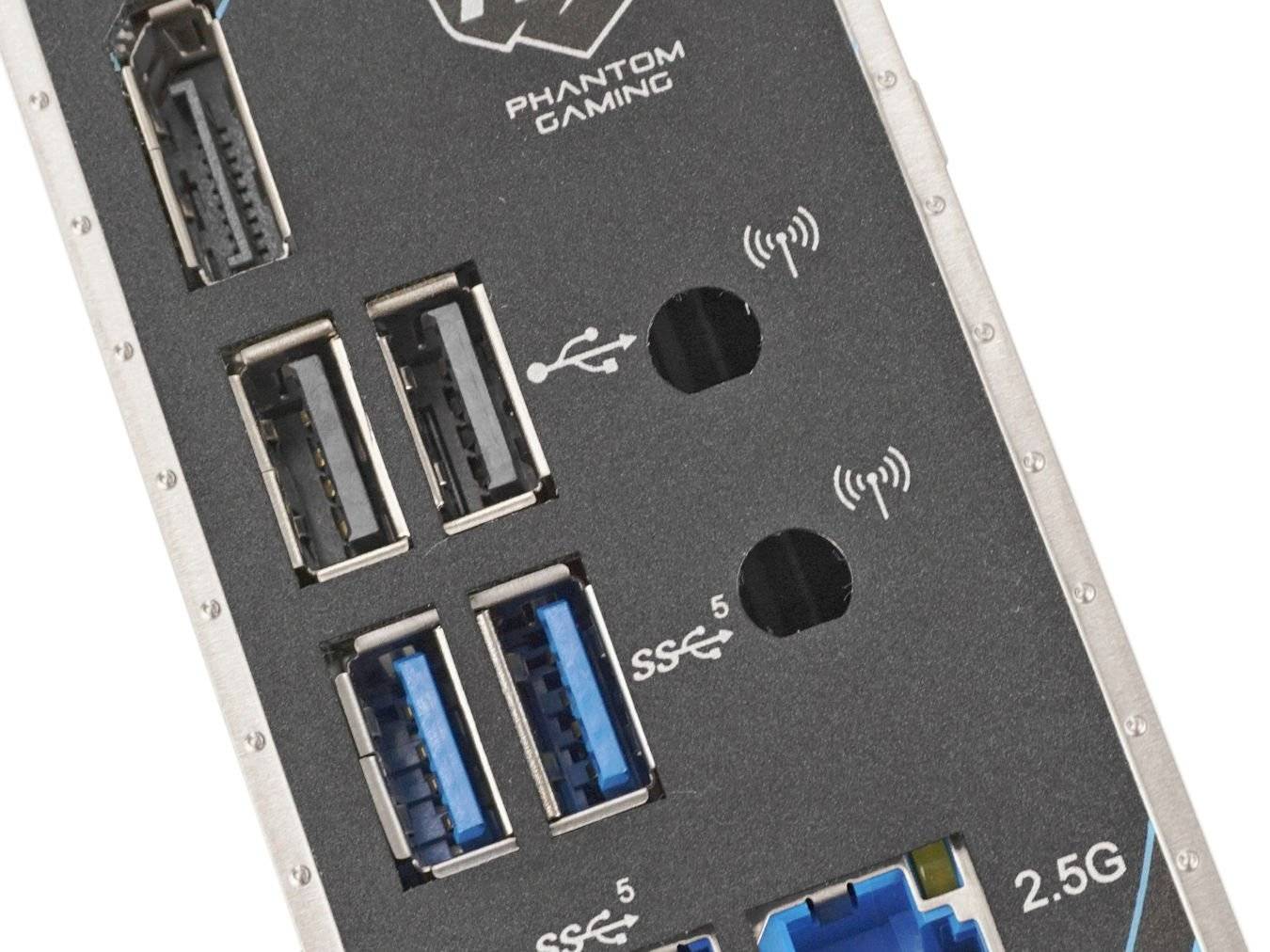

主板后置I/O面板提供1组HDMI 2.1 (TMDS) 和 1 组 DisplayPort 1.4 影像输出接口,前者支持最高 4096×2160@60 Hz 分辨率,后者支持最高 7680×4320@60Hz 分辨率,支持 HDCP 2.3、HDR 及 4K Ultra HD 播放。 另外提供 4 组 USB 2.0 Type-A 接口、 4 组 USB 3.2 Gen 1 5Gbps Type-A 接口,并支持 ESD 静电保护。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

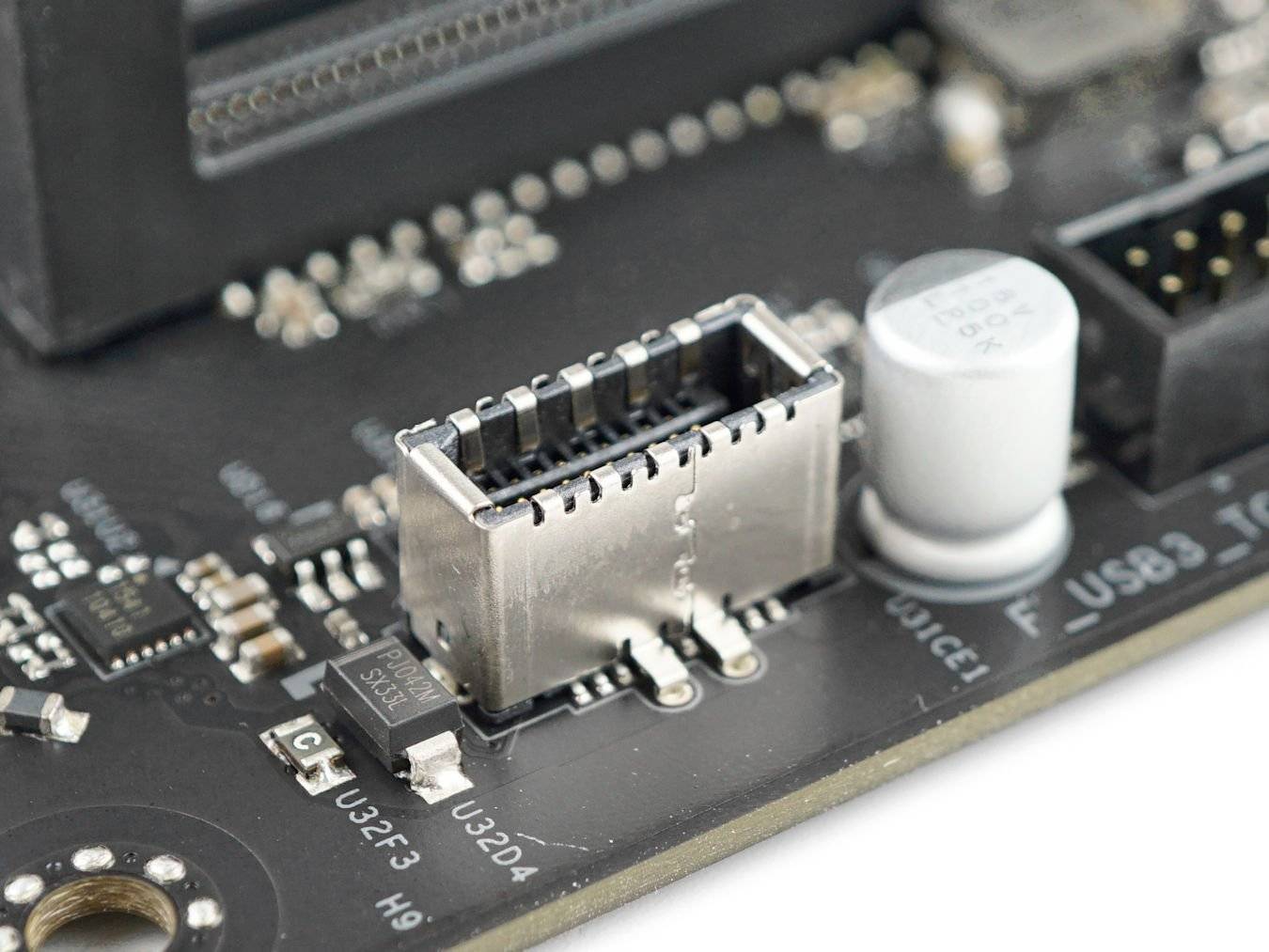

▲ 支援前置 Type-C 接口
主板提供1组USB 3.2 Gen 2×1 5Gbps前置USB Type-C接口,整体USB接头数量十分充足,不过USB连接速度则比较逊色。
Realtek 2.5G网络模块
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

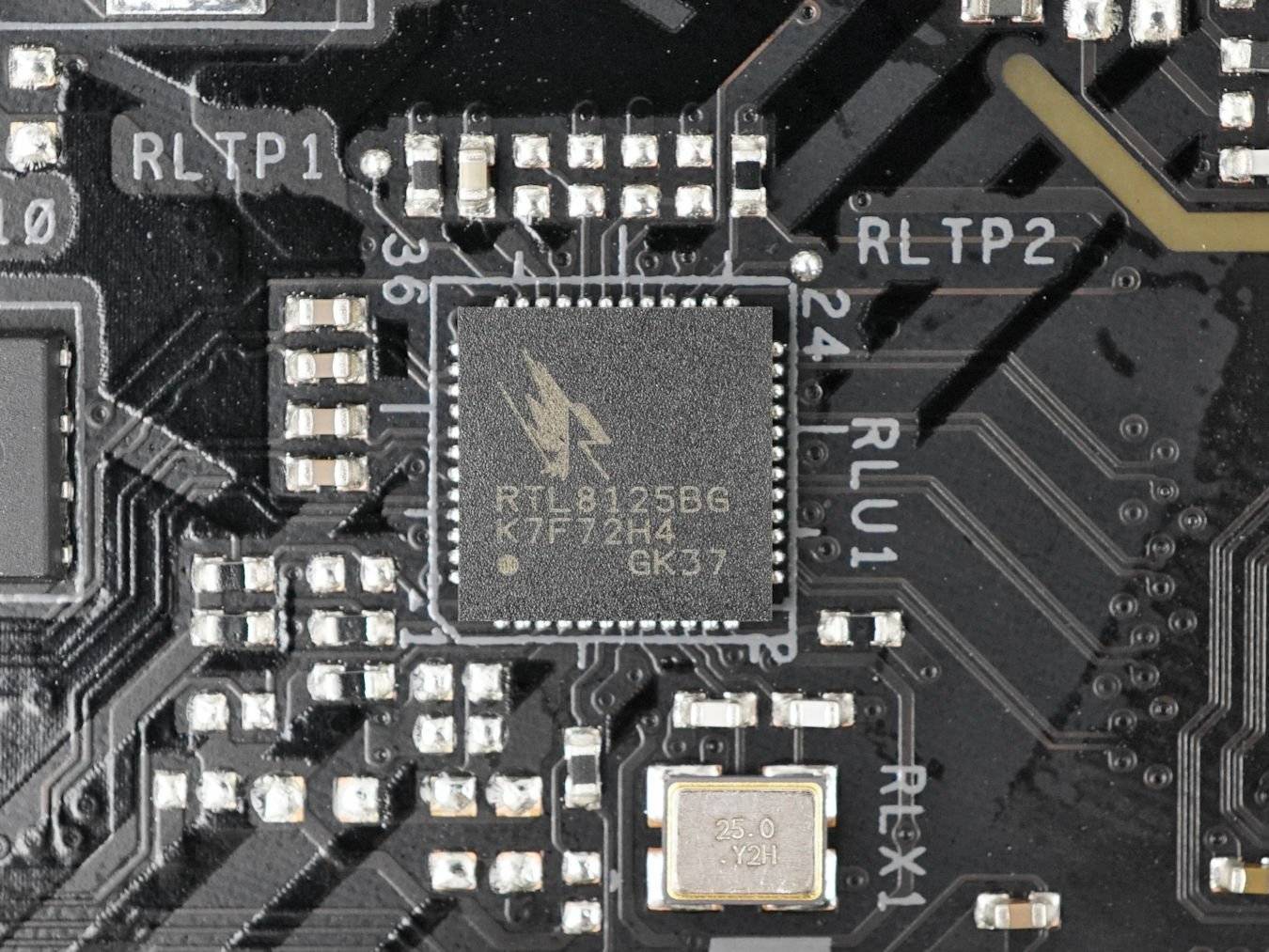

▲ 采用 Realtek RTL8125BG 2.5G 网络芯片
有线网络方面,ASROCK B660M PG Riptide主板采用Realtek RTL8125BG 2.5G网络芯片提供,支持最高2,500 Mbps网络传输速度。 虽然以单一线路提供超过1Gbps速度的光纤宽带服务仍未普及,但却非常适合用作连接现时相当流行的 NAS 及 DAS 等储存装置。

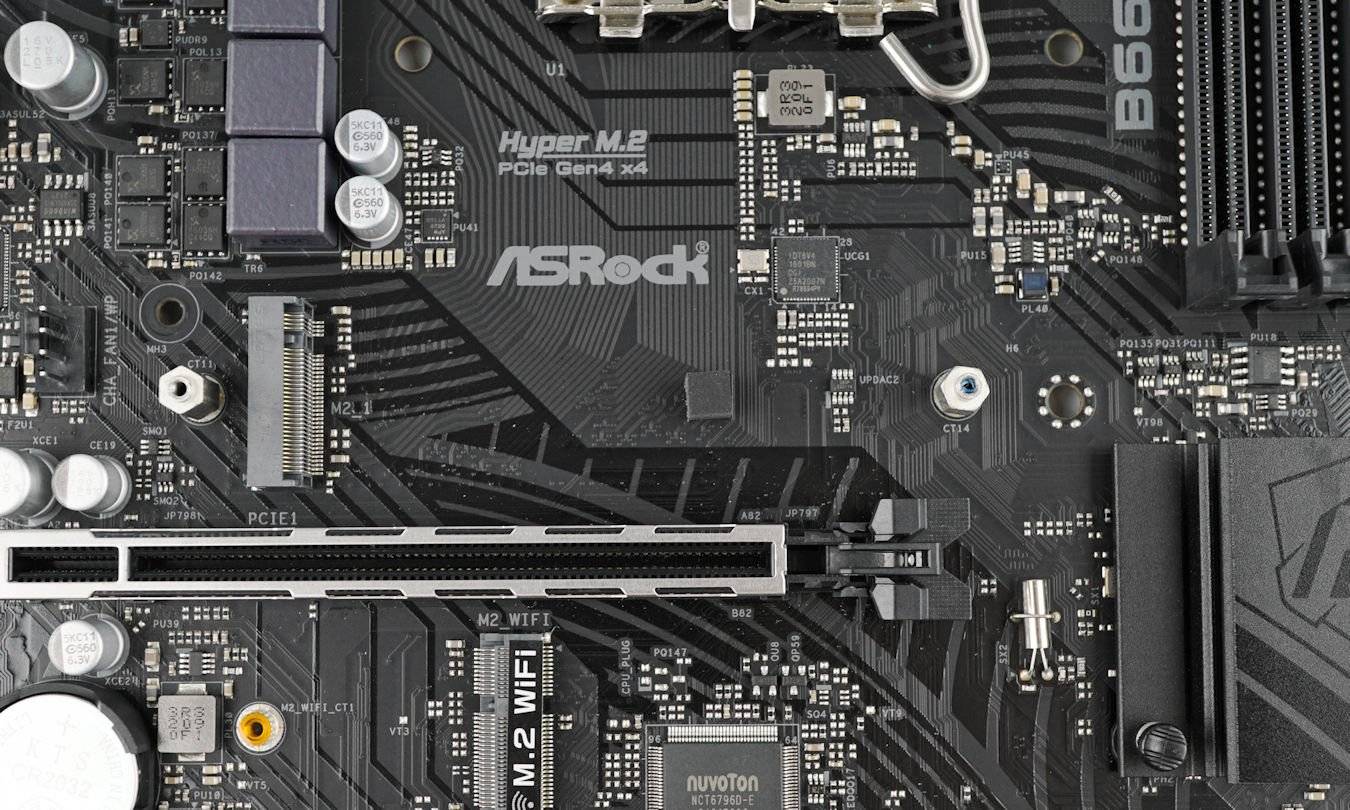

预载 M.2 WiFi 插槽
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

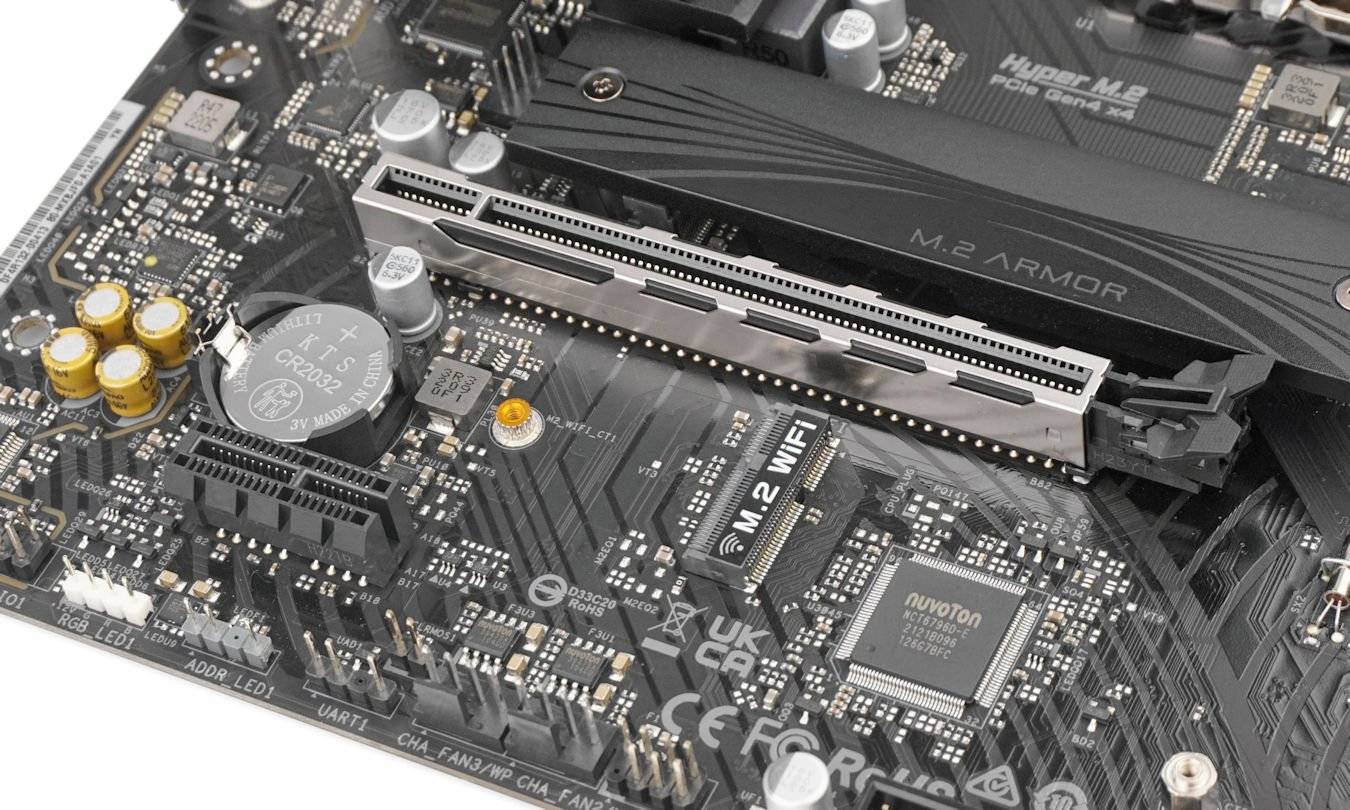

ASROCK B660M PG Riptide 主板虽然没有预载支持WiFi无线网络模块,但在PCIE1插槽下方预载了1组M.2 WiFi插槽,支持最长EKey 2230 WiFi /BT PCIe WiFi模组,后置I/O档板亦具备天线安装孔,可供用家自行安装。
Realtek ALC897 音效芯片
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

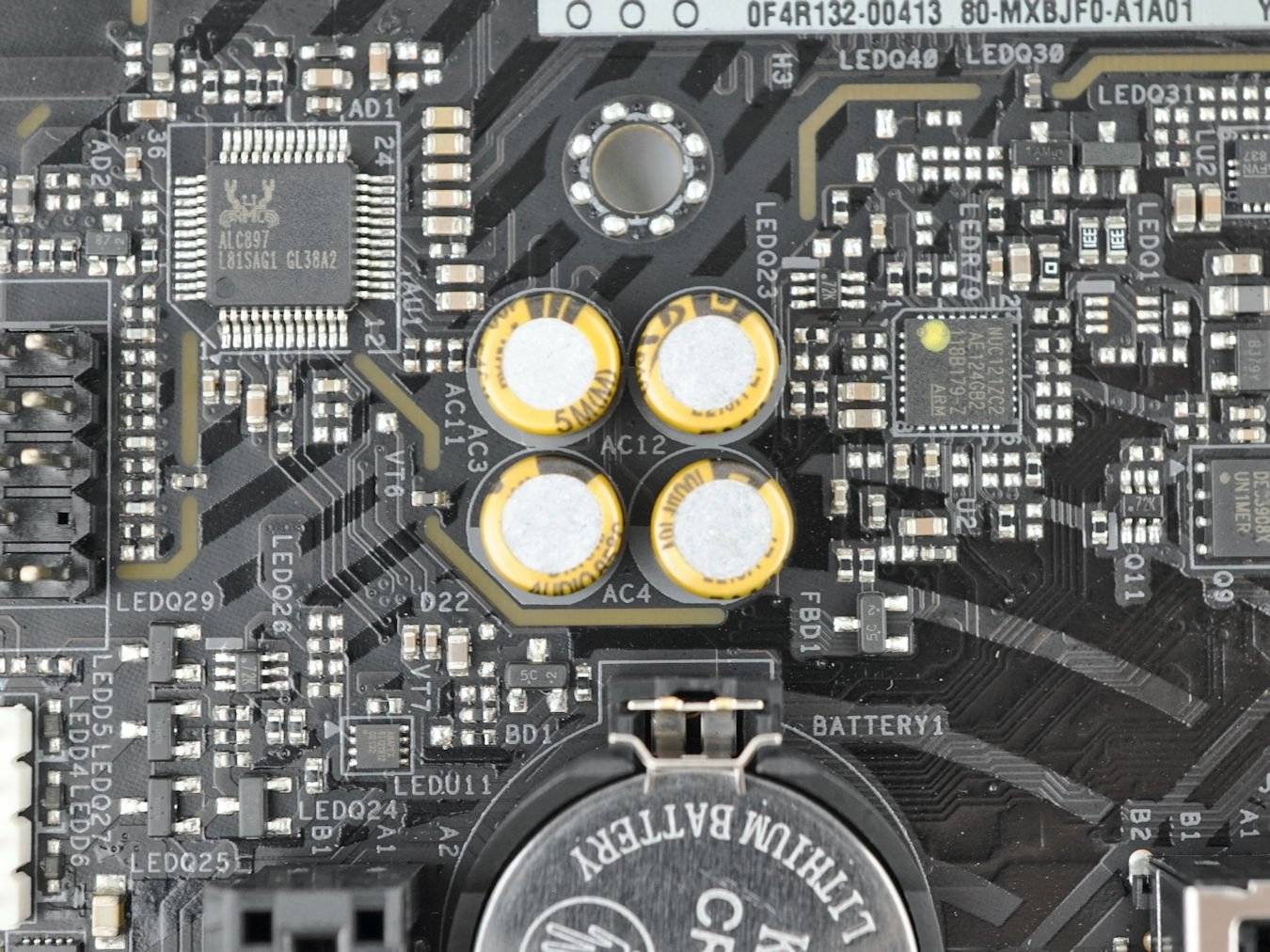

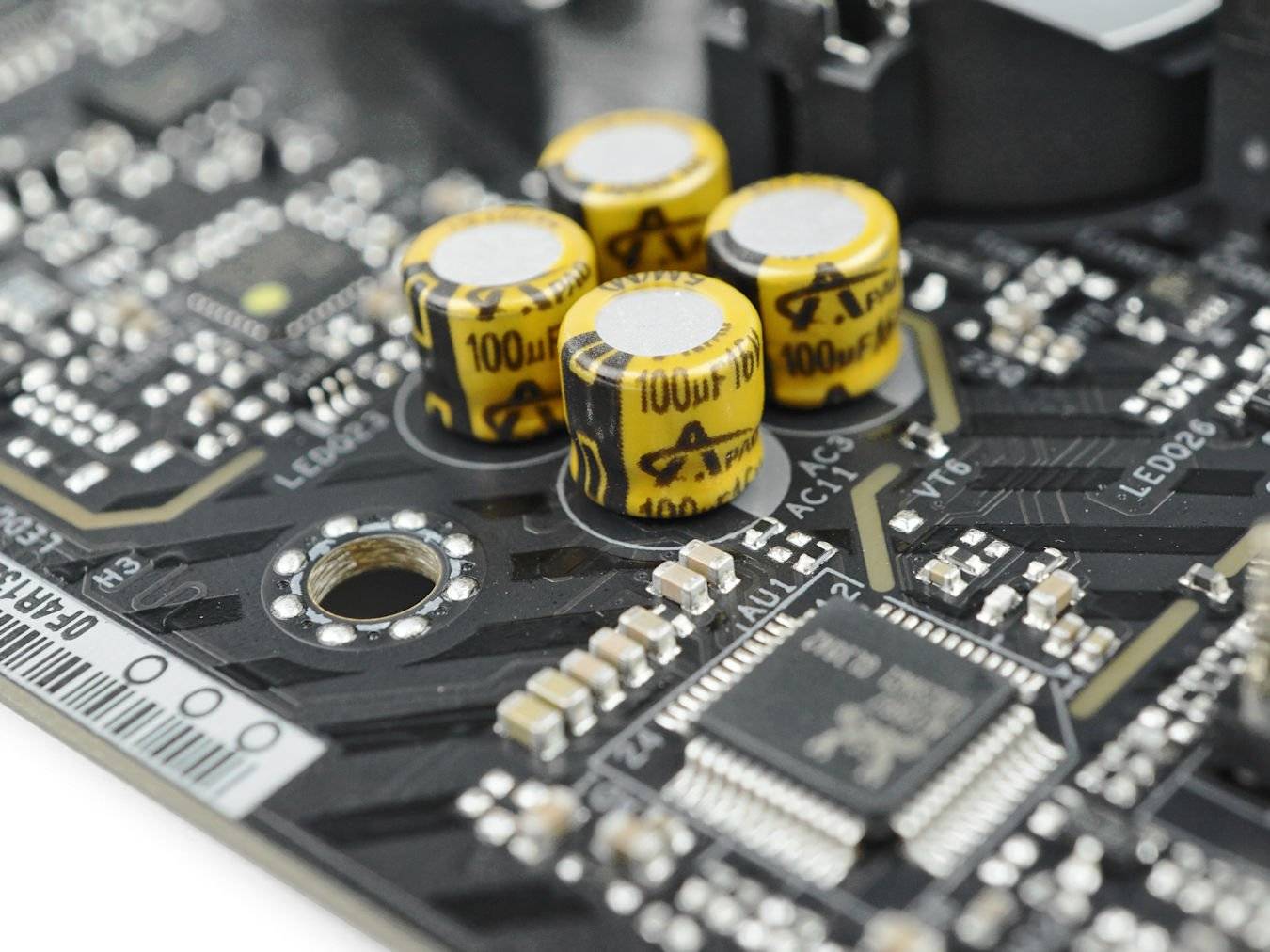

音效方面,ASROCK B660M PG Riptide 主板采用了 Realtek ALC897 音效芯片,支持最高 7.1 声道剧场级环绕音效、S/PDIF 光纤输出,具备左右声道的线路隔离设计,并搭配高品质音效电容,是现时低中阶主板常见的音效芯片配置。
POLYCHROME RGB 灯光支持
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

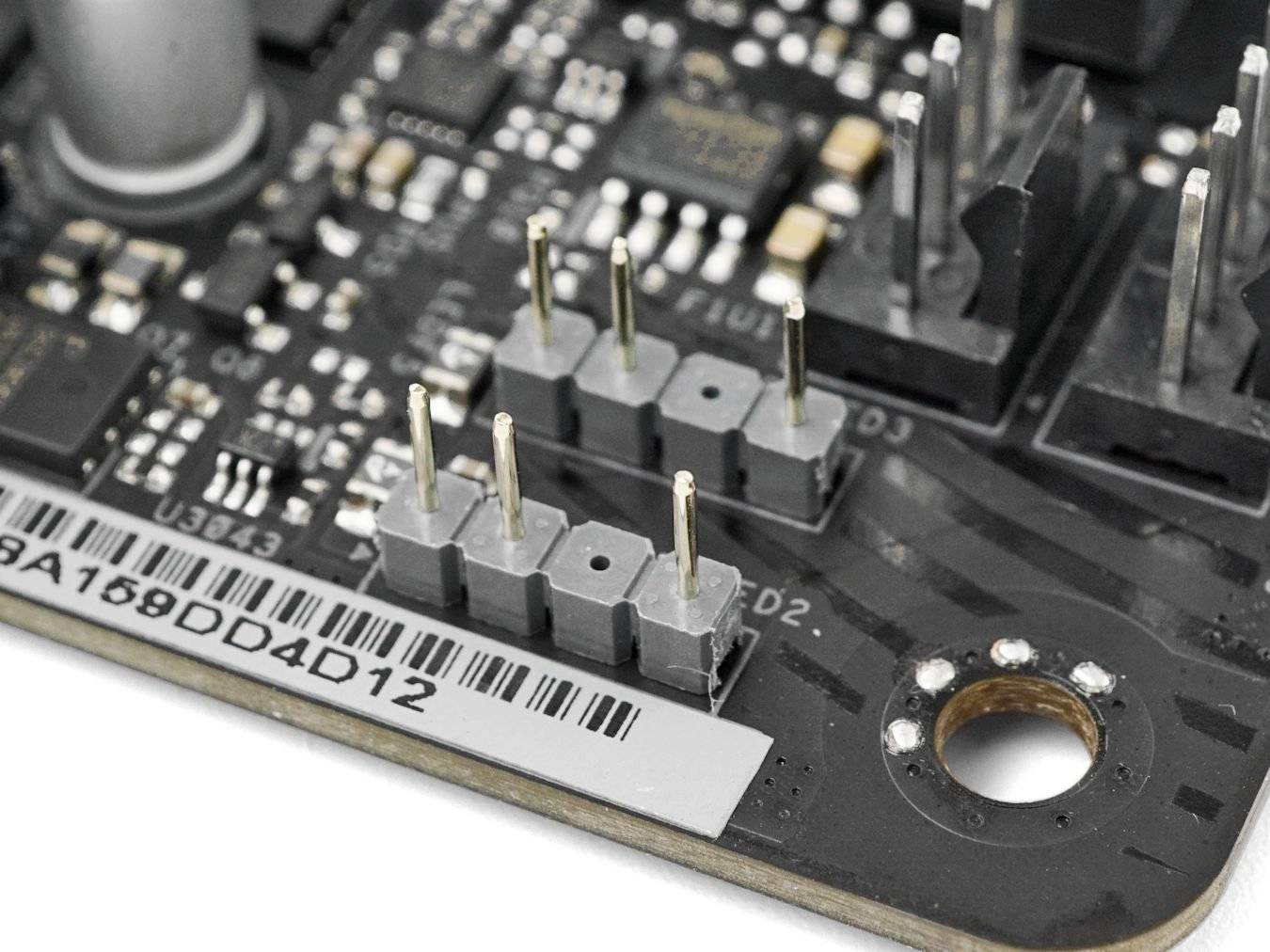

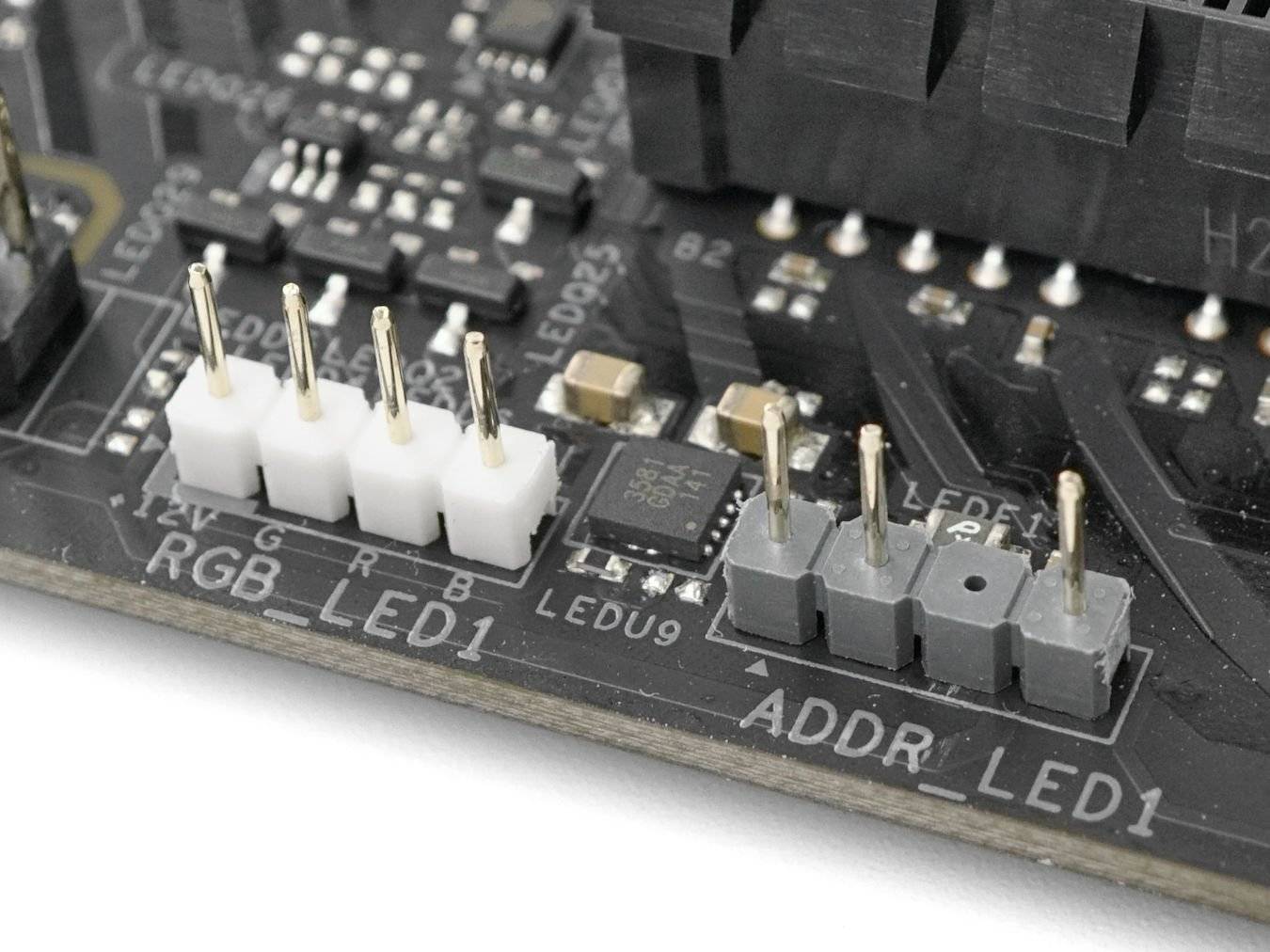

为满足用家需求,主板亦提供了1组4-pin RGB LED接口,支持标准5050 RGB LED灯条,输出为12V 3A 36W,以及3组3-pin可编程RGB接口,输出为5V 3A 15W,让用家为系统布置更丰富的RGB灯效。

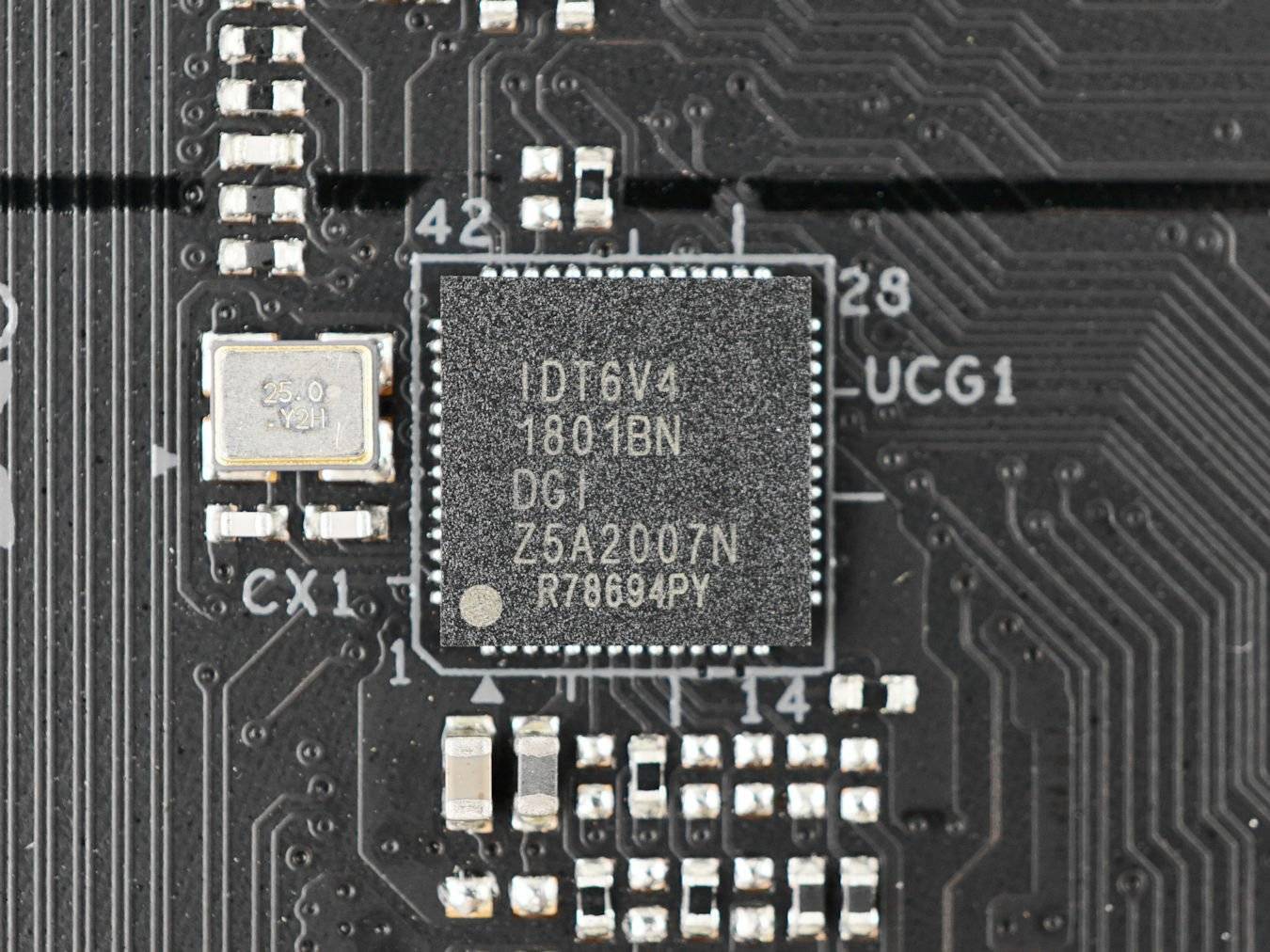

IDT IDT6V4 CLOCK 芯片
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
ASROCK B660M PG Riptide 主板加入IDT IDT6V4时钟生成器芯片(Clock Generator),可提供独立调整BCLK及DMI /PCIe频率,实现Non-KOC超频功能。

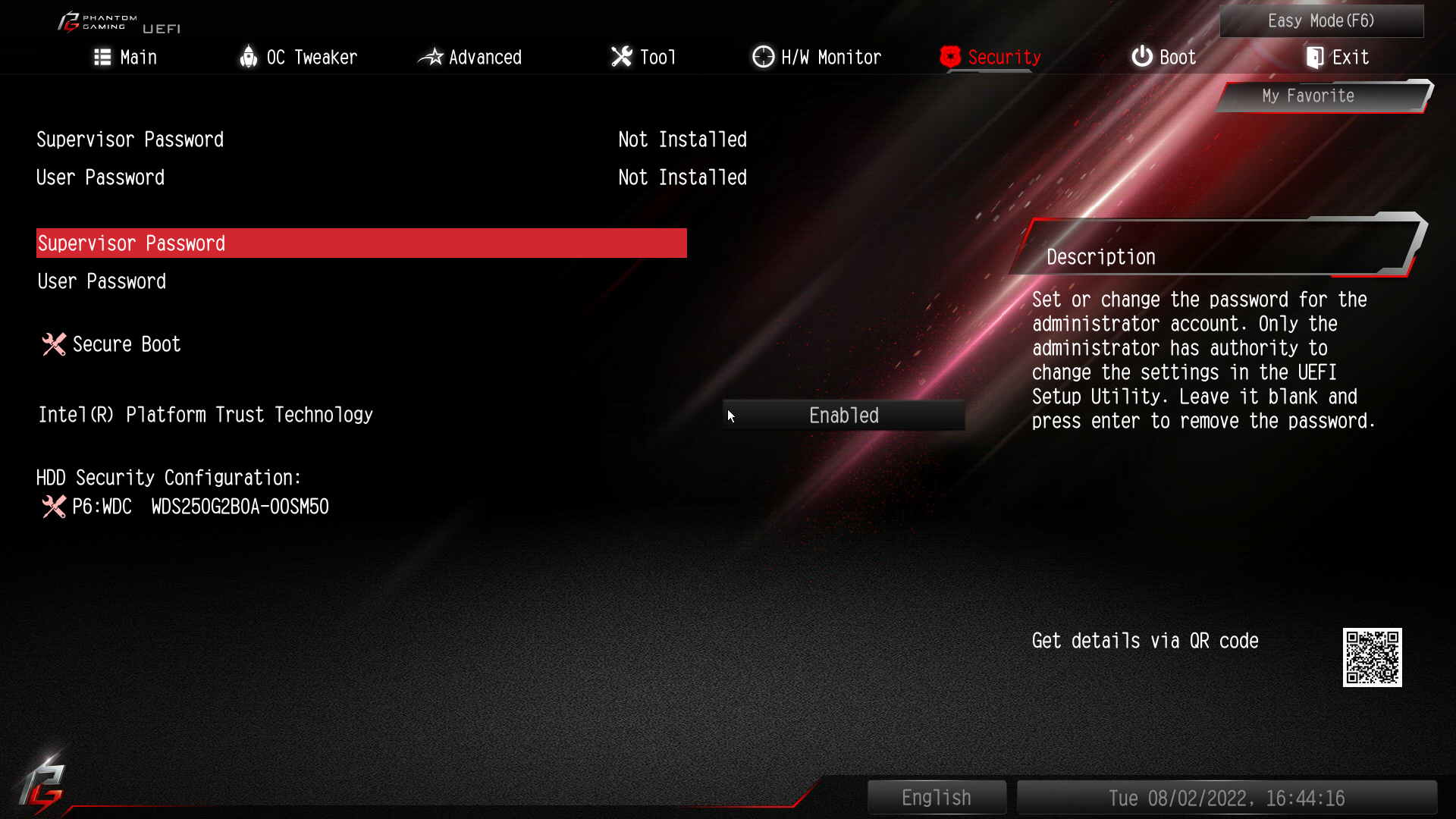

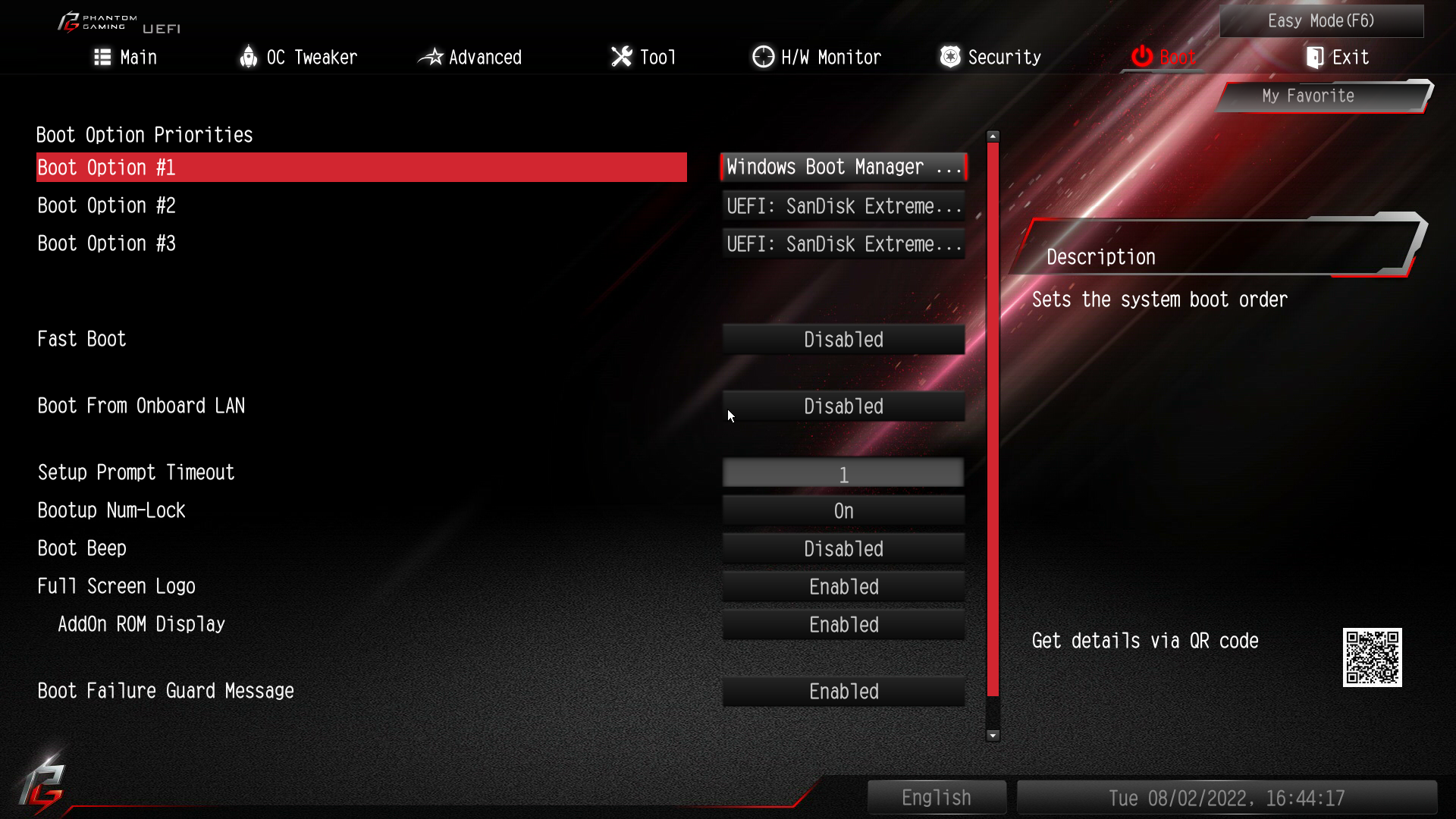

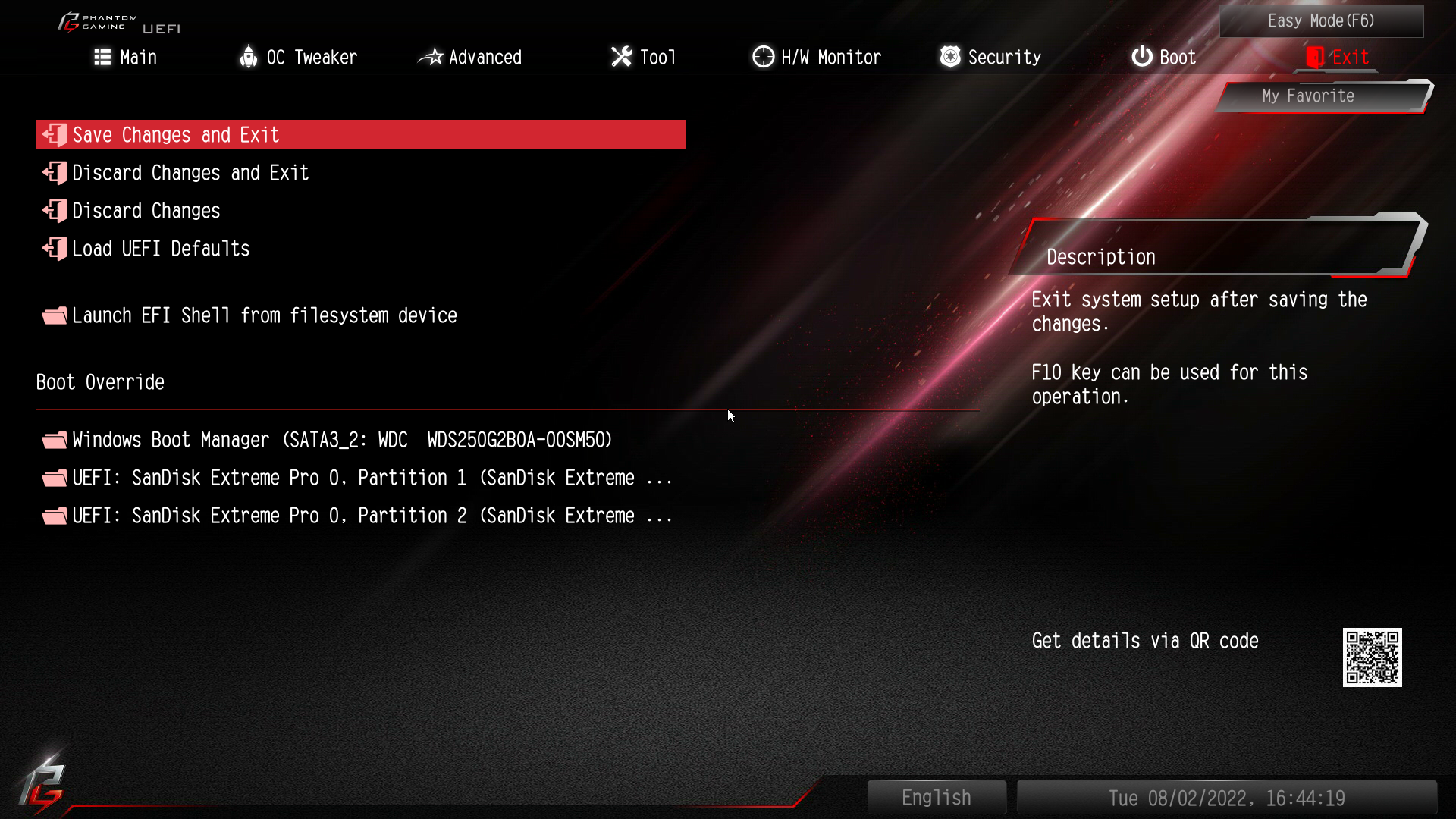

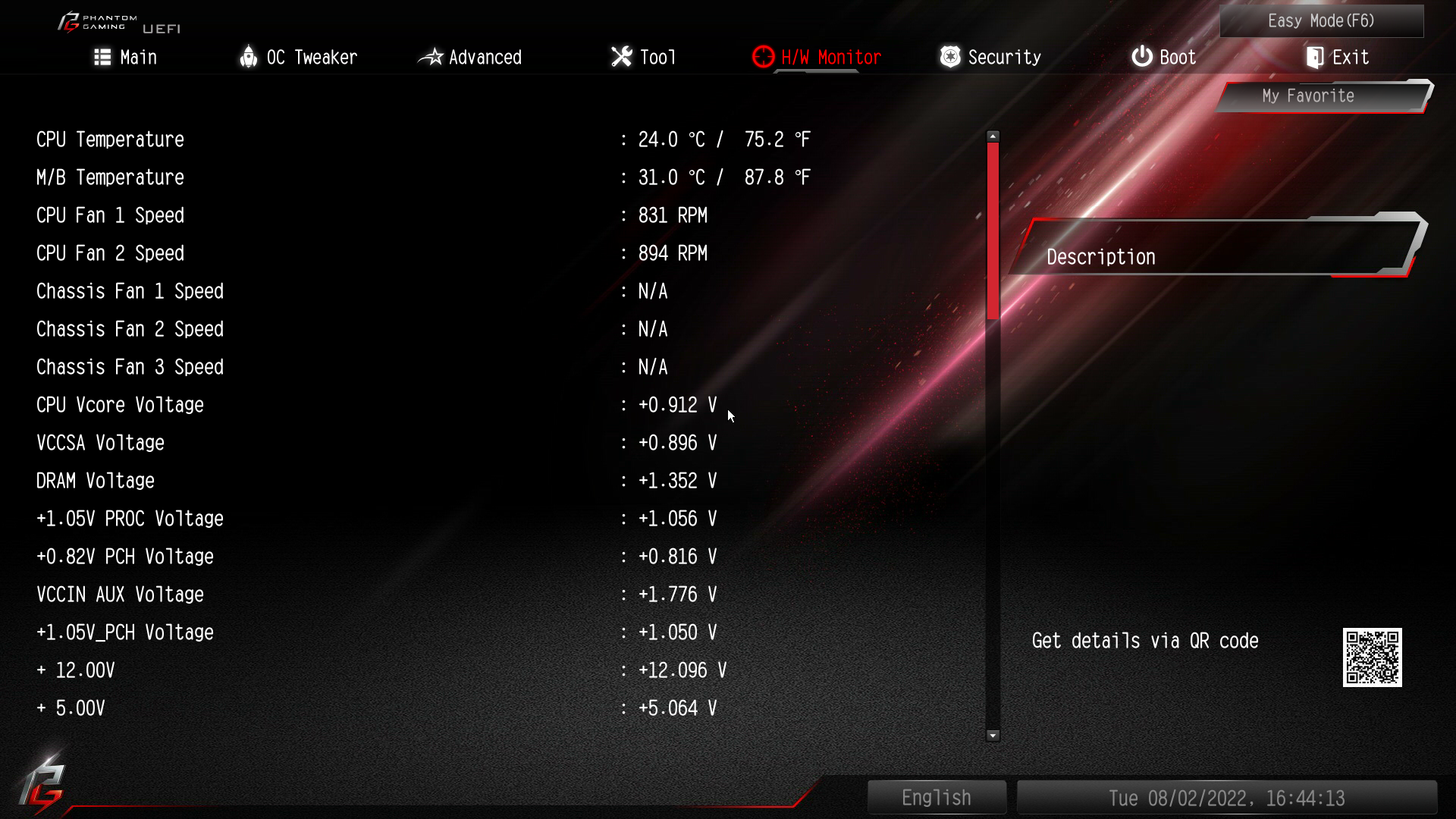

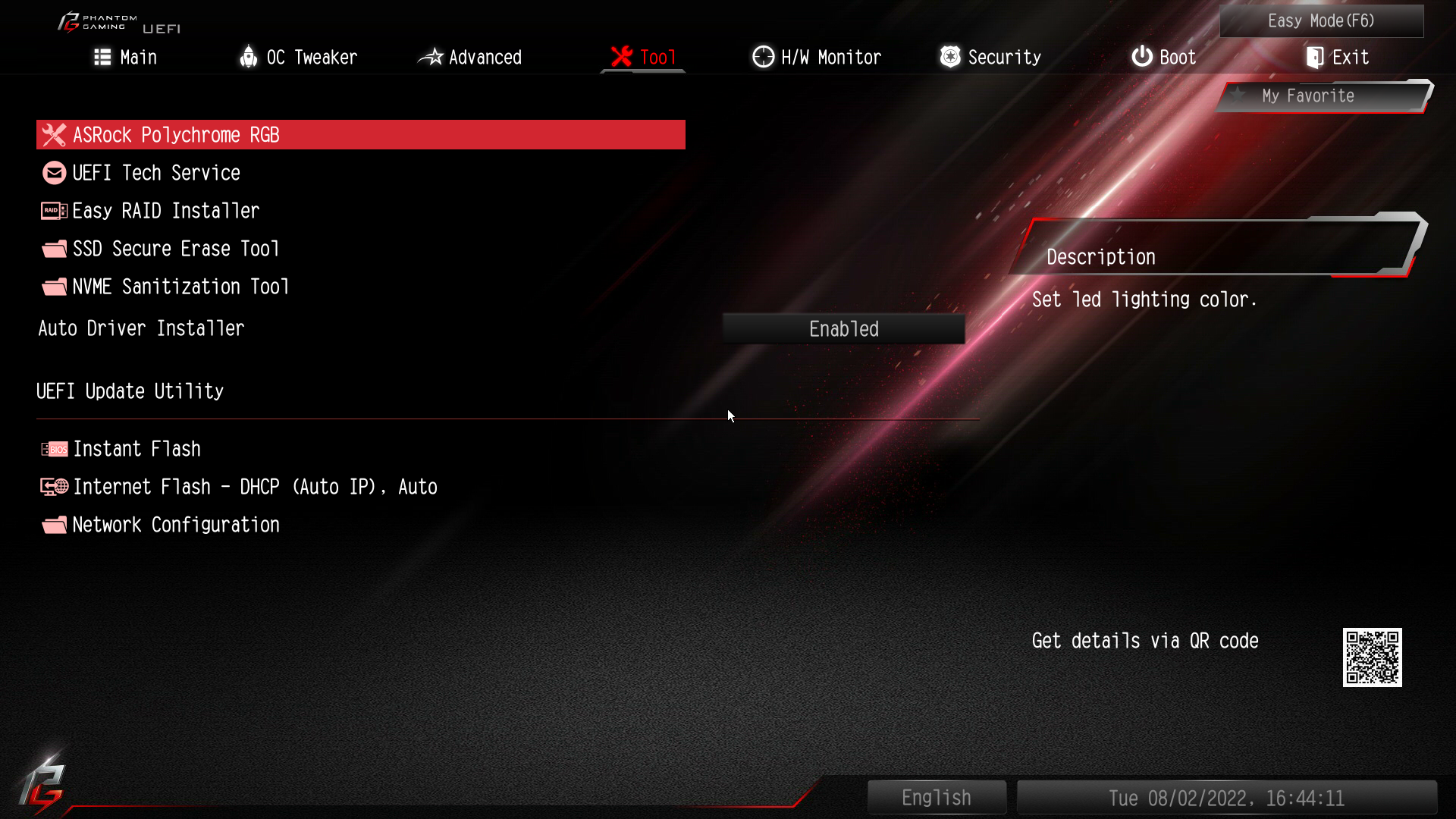

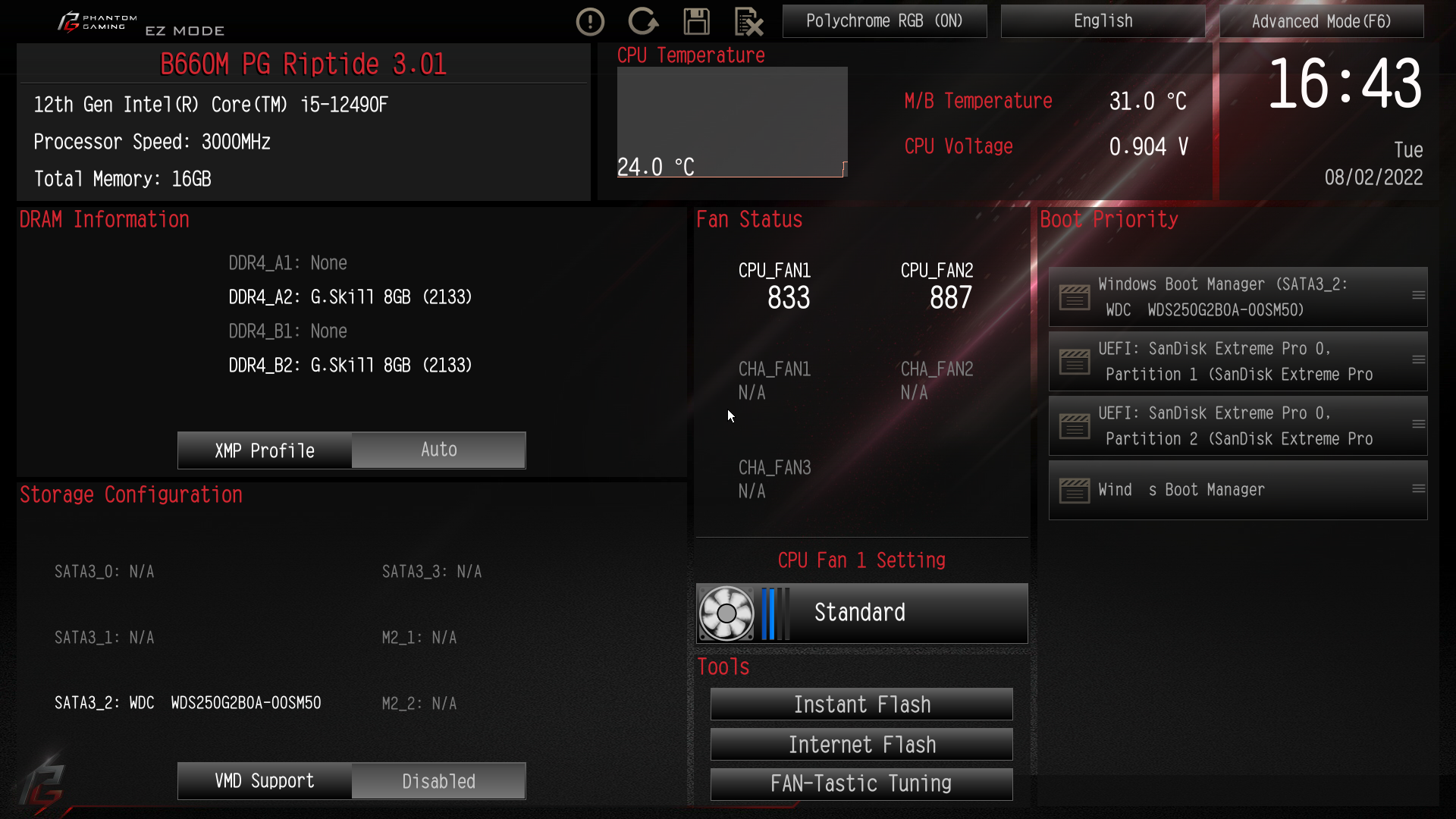

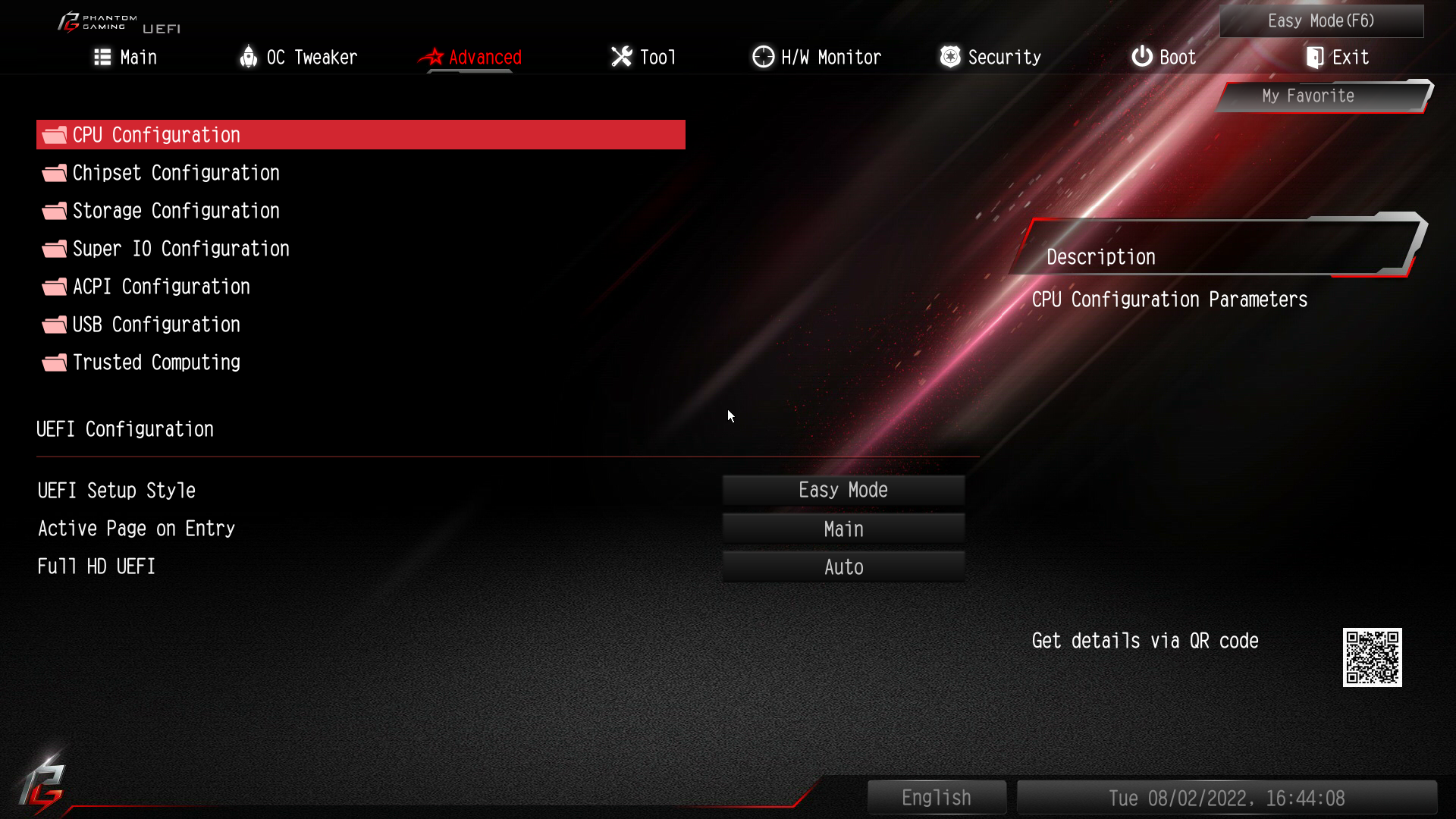

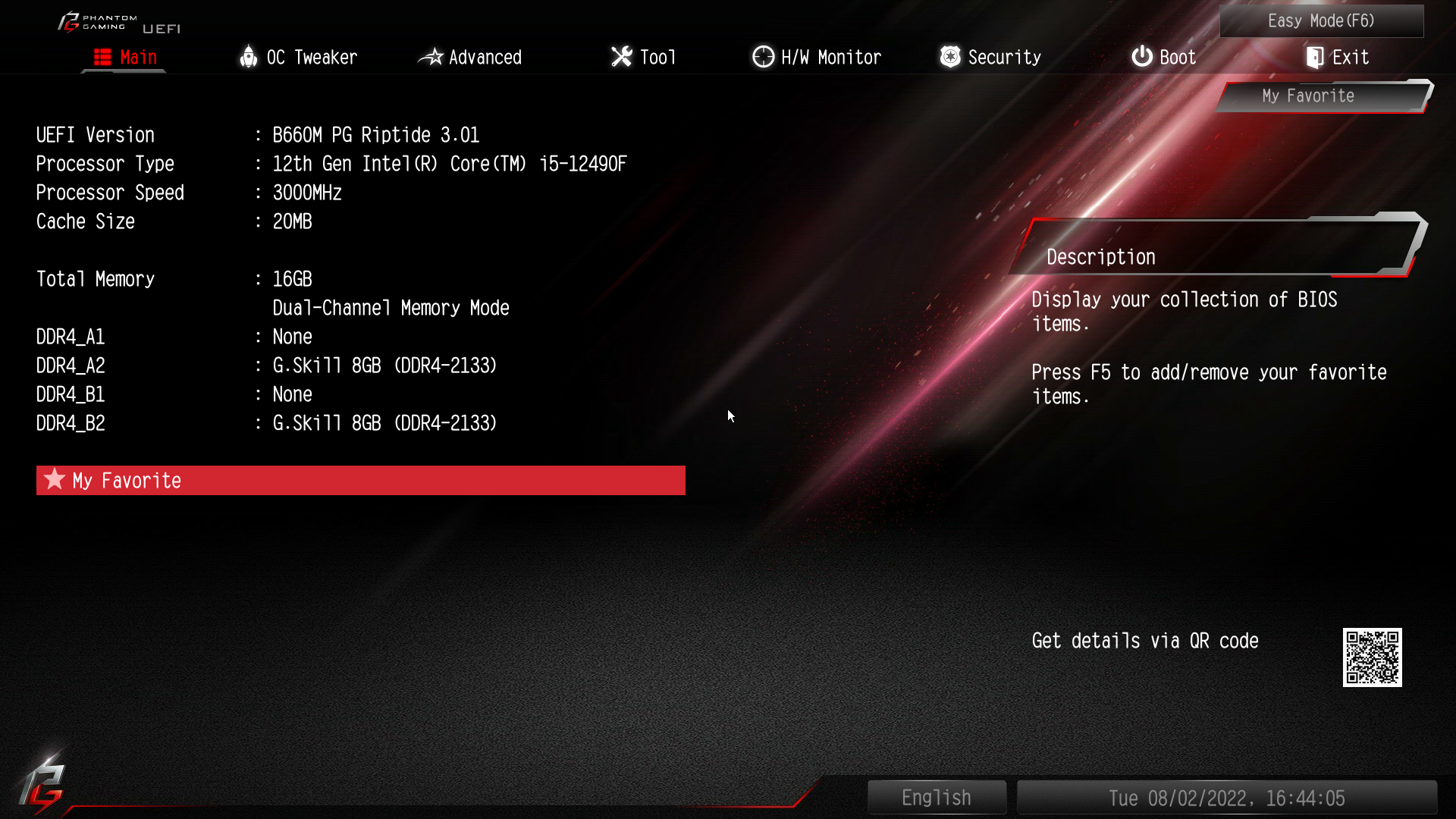

主板BIOS总览
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

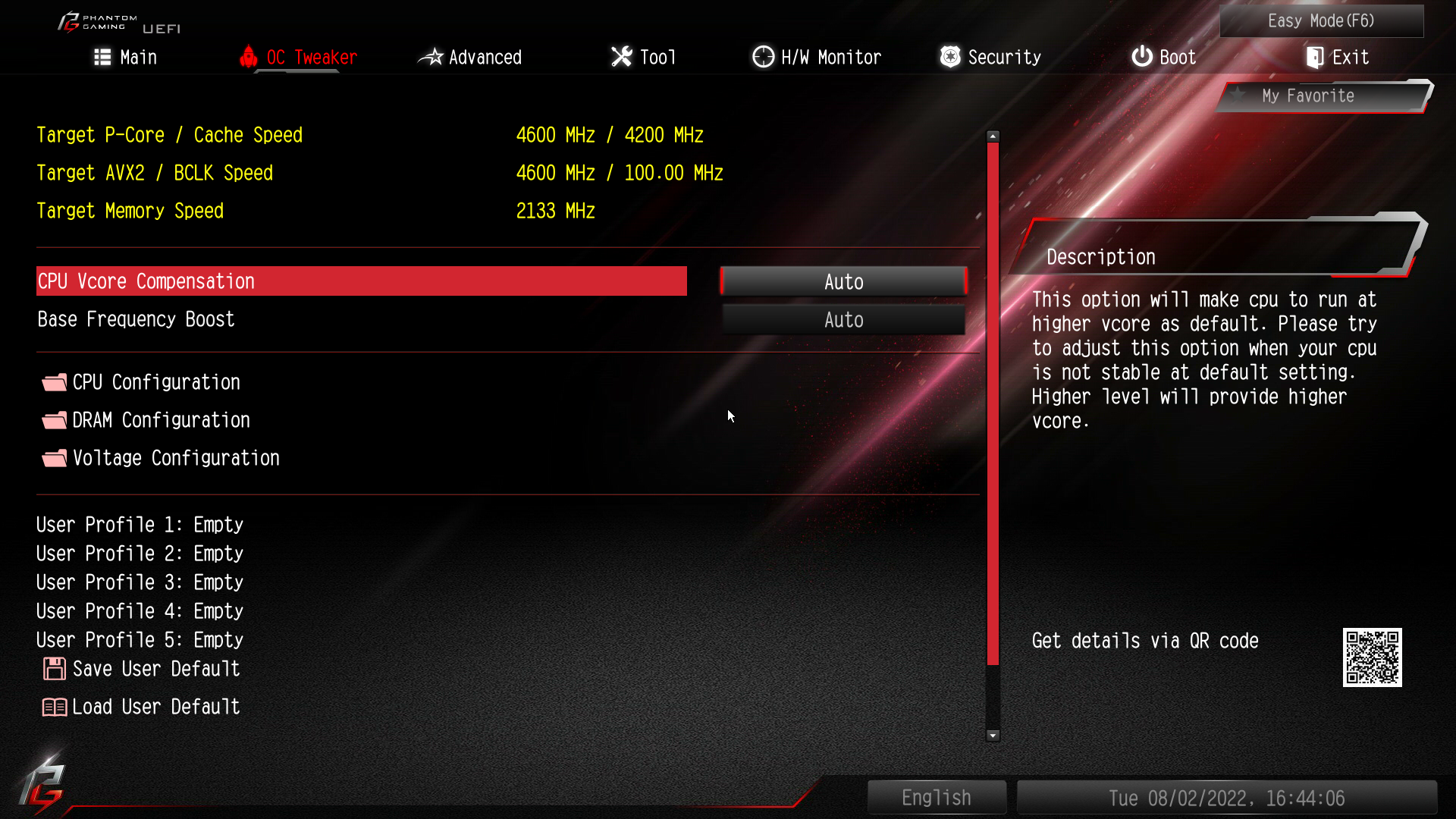

主板BIOS CPU功耗上限
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

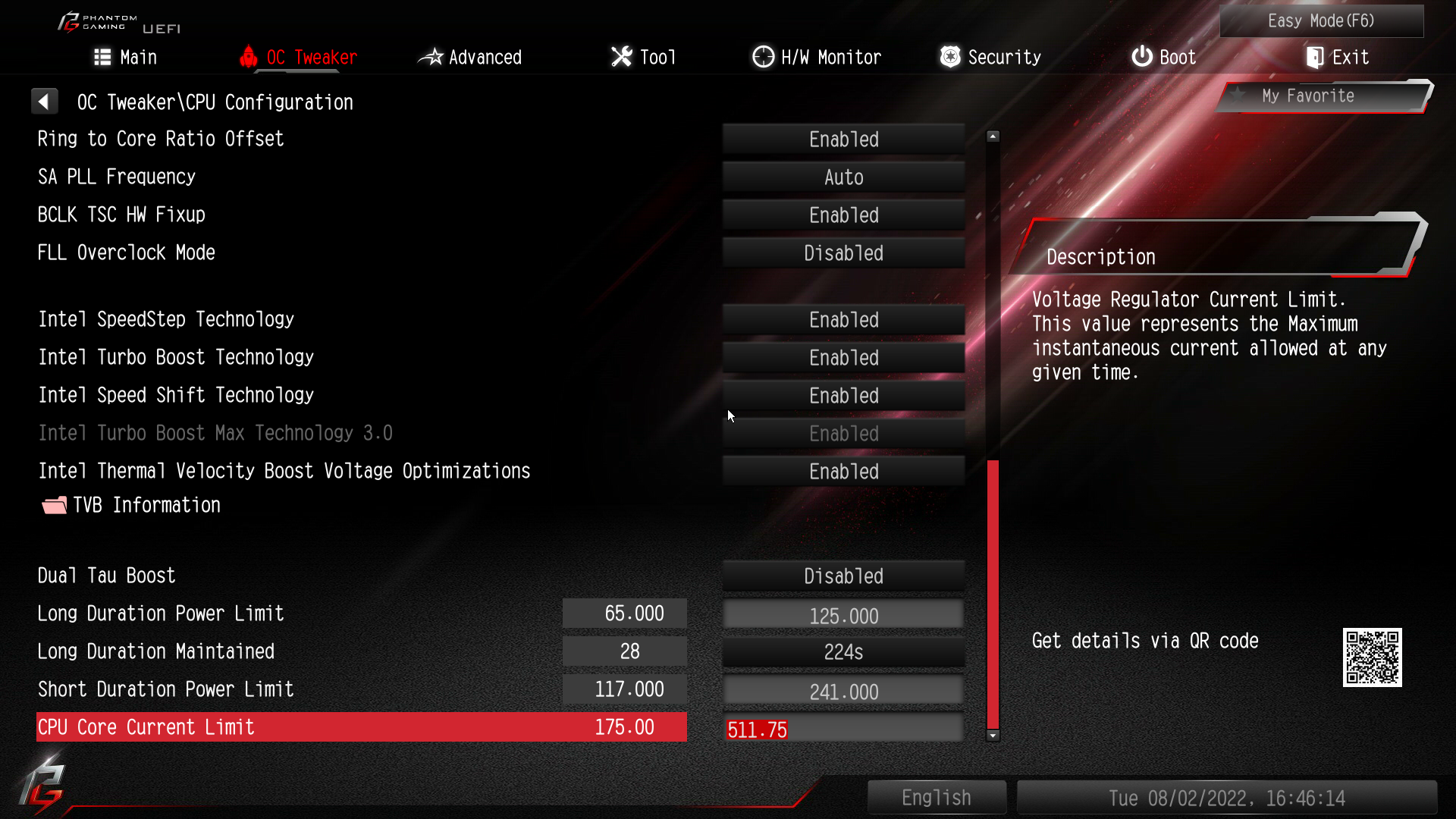

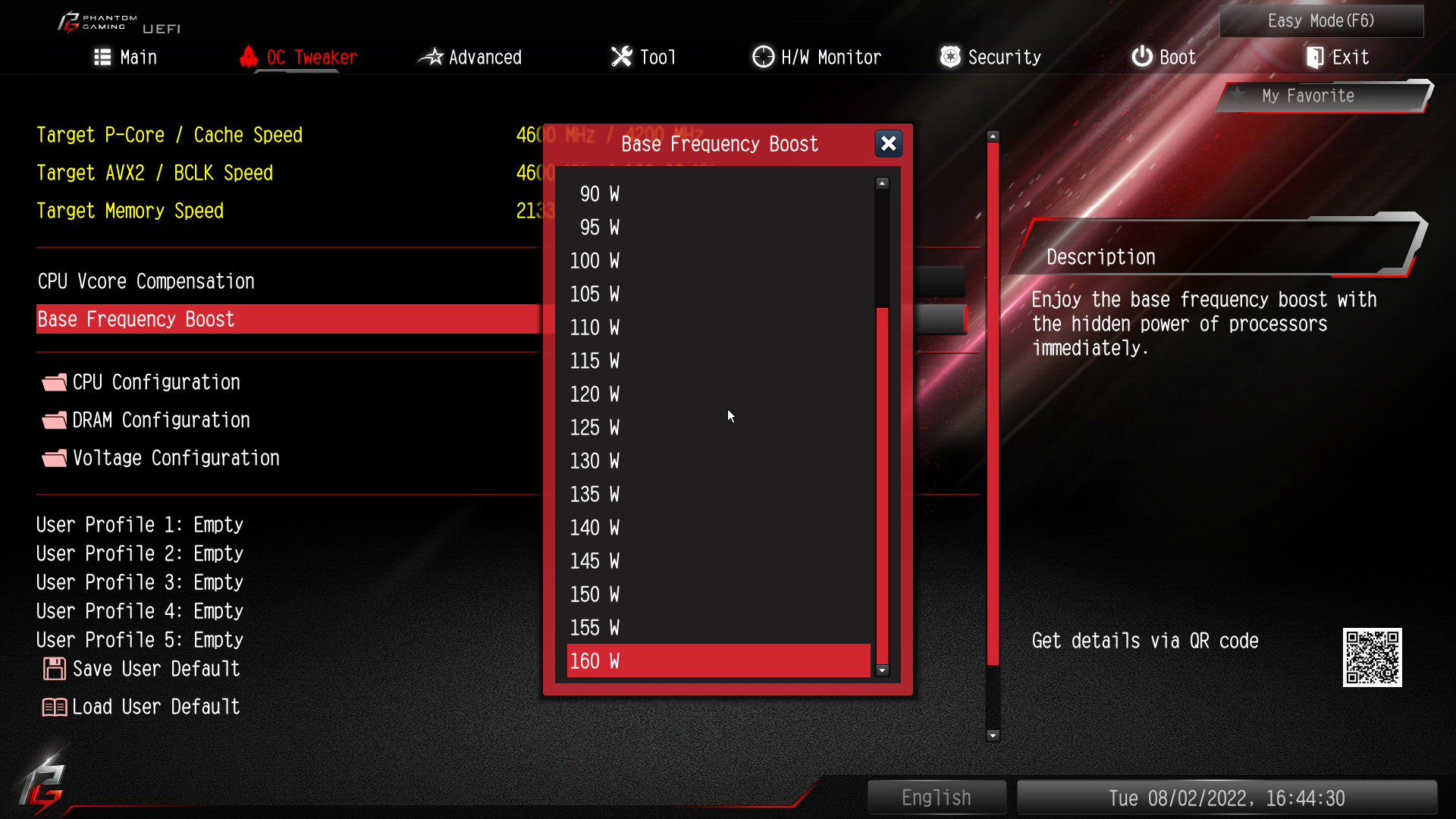

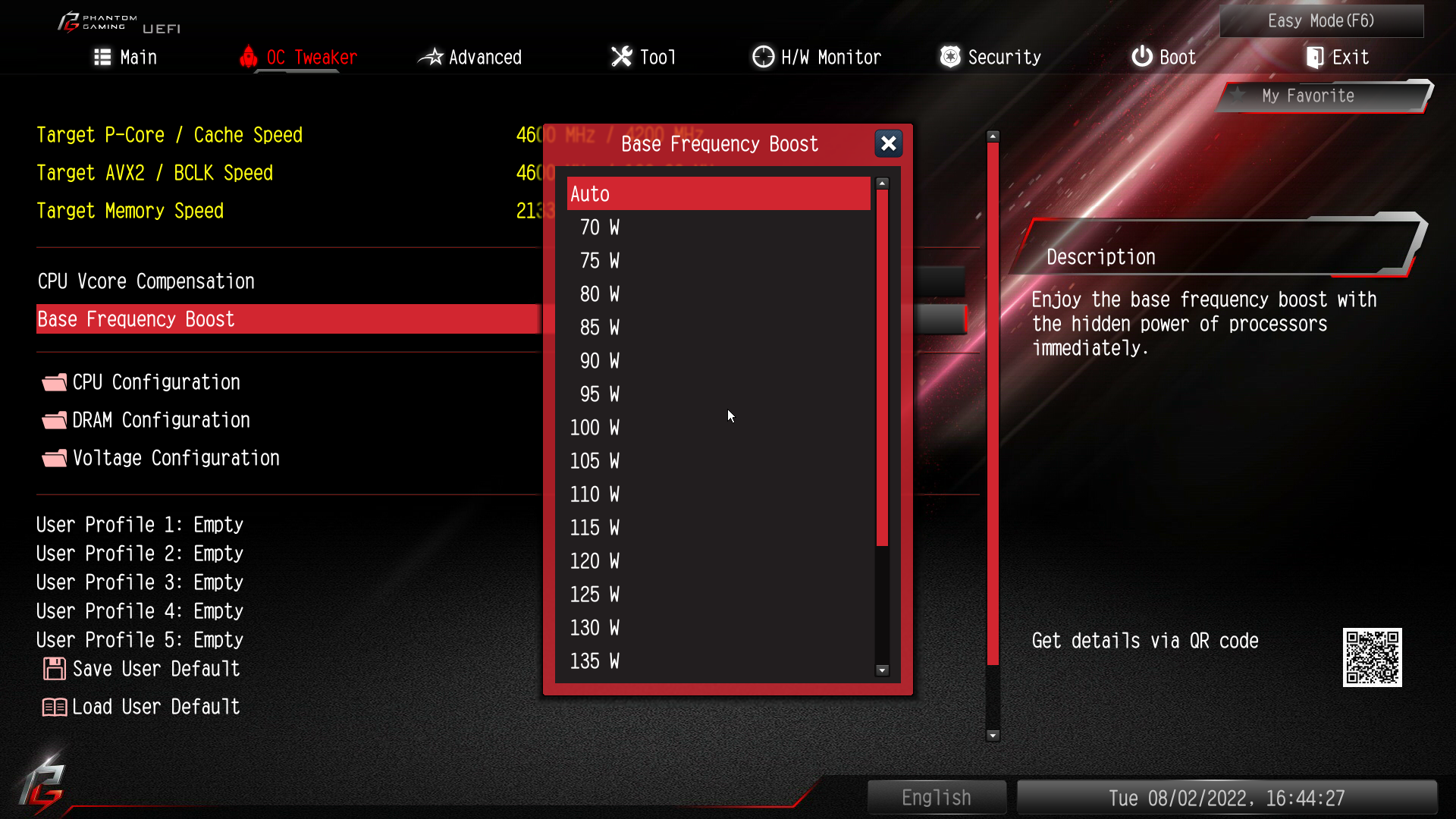

在ASROCK B660M PG Riptide BIOS 3.01版本中,支持自家BFB技术功能,其实就是简化的PL2功耗调整,提供最高160W PL2功耗上限,可为intel CPU调整更高功耗上限以提升CPU频率上限来获得更佳CPU性能,不过假如用家熟悉BIOS操作的话,其实可以到CPU Configuration页面中,手动调整PL2 ( Short Duration Power Limit) 数值,并提供最高 241W PL2 功耗,511.75A CPU Core Current Limit。 在目前BIOS功耗上限设定中,比较适合Intel Corei5、i7 CPU,非K版的12900/F其实勉强也可支持到。
Intel i5-12490F Non-K OC 性能测试

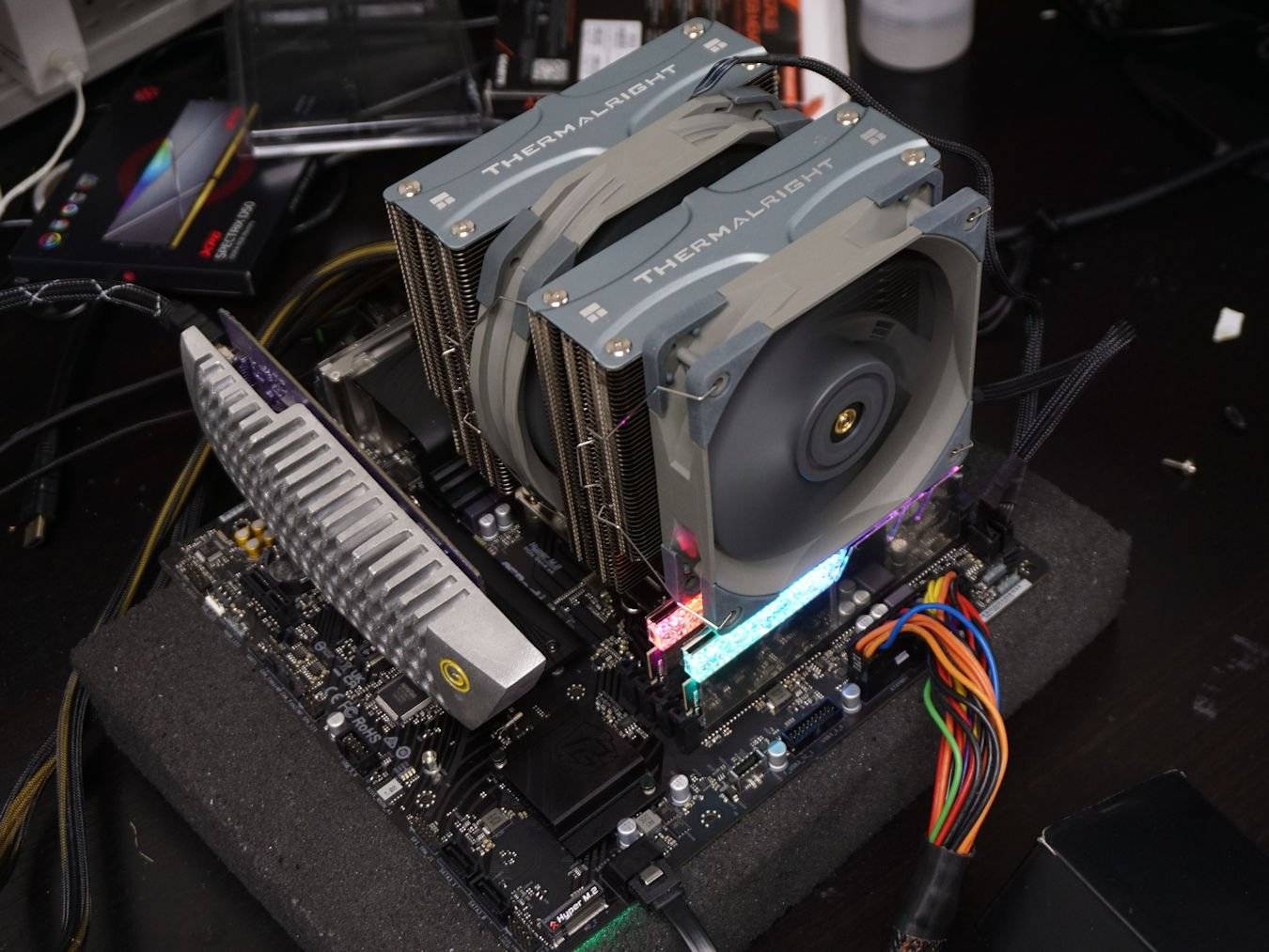

测试平台 :
Intel Core i5-12490F 处理器
Thermalright Frost Commander 140 散热器
ASROCK B660M PG Riptide 主板
G.Skill Trident Z Royal DDR4-4000 8GBx2 内存
Windows 11 Pro Version 21H2
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

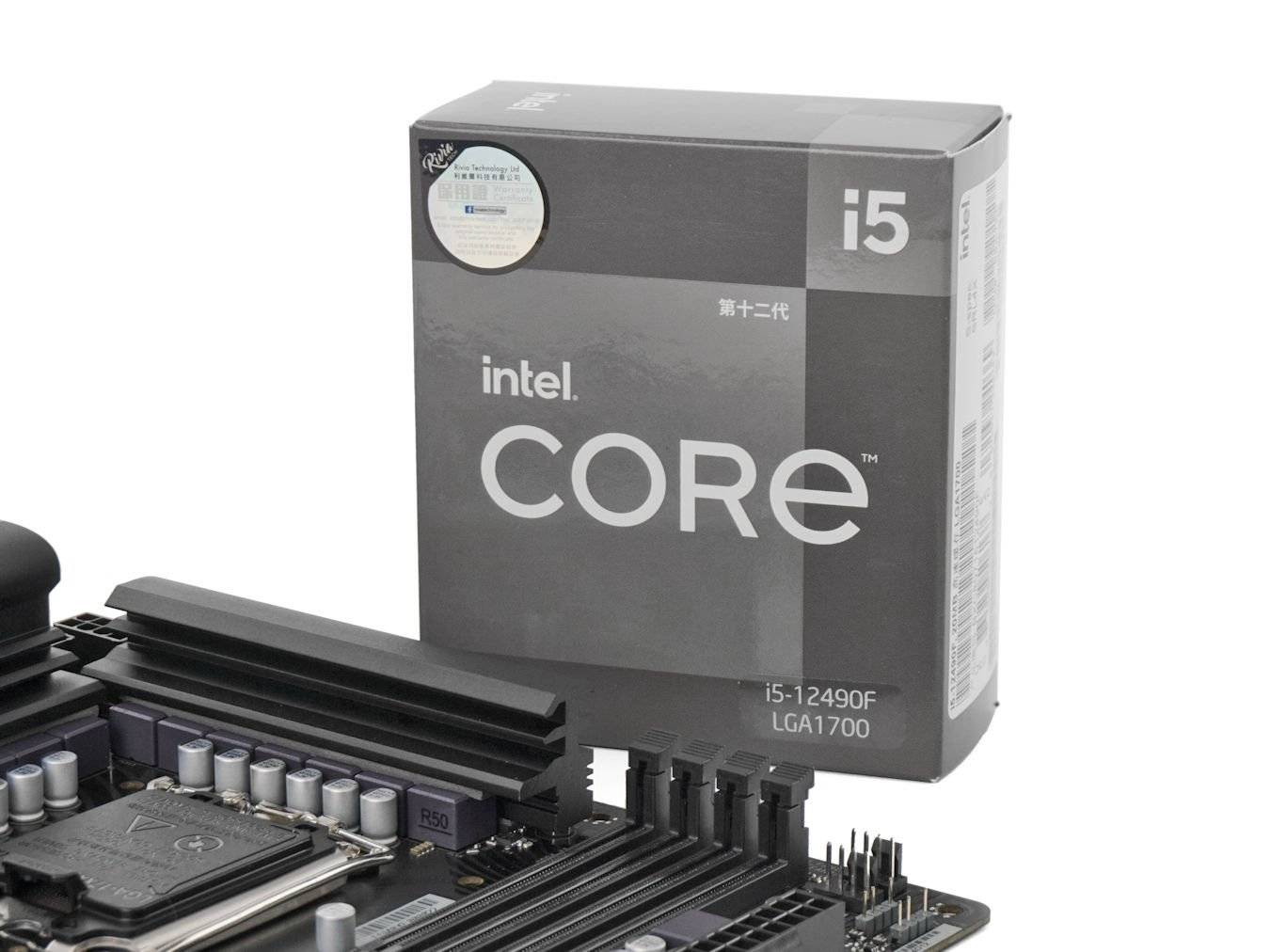

这次采用 Rivia Technology 代理提供的Intel Core i5-12490F CPU,搭配 Thermalright Frost Commander 140 散热器进行测试。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

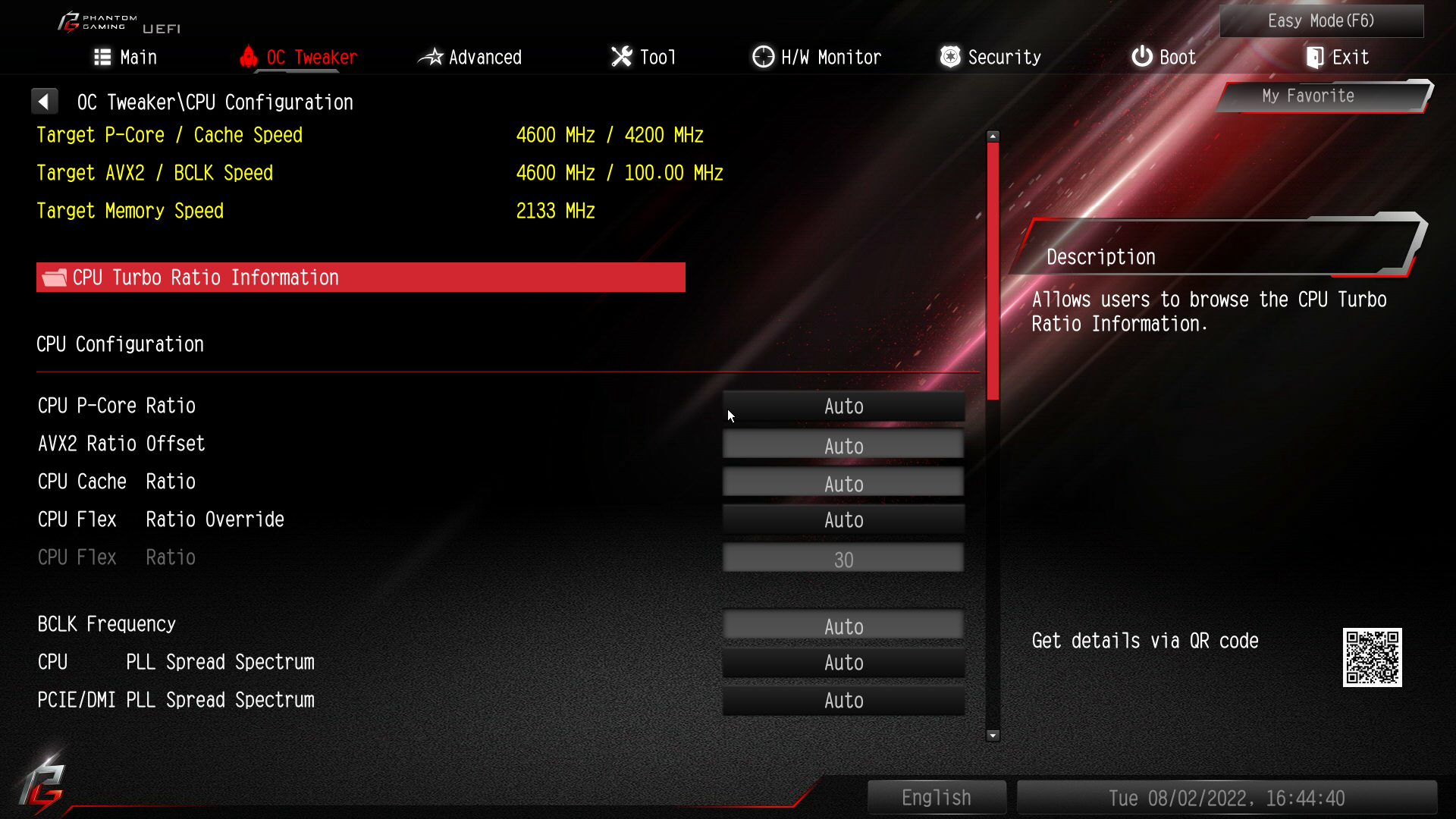

在 OC Tweaker 中的 CPU Configuration,提供 CPU Core Ratio、CPU Cache Ratio,以及 BCLK Frequency 调整,默认开放解锁 BCLK 超频。

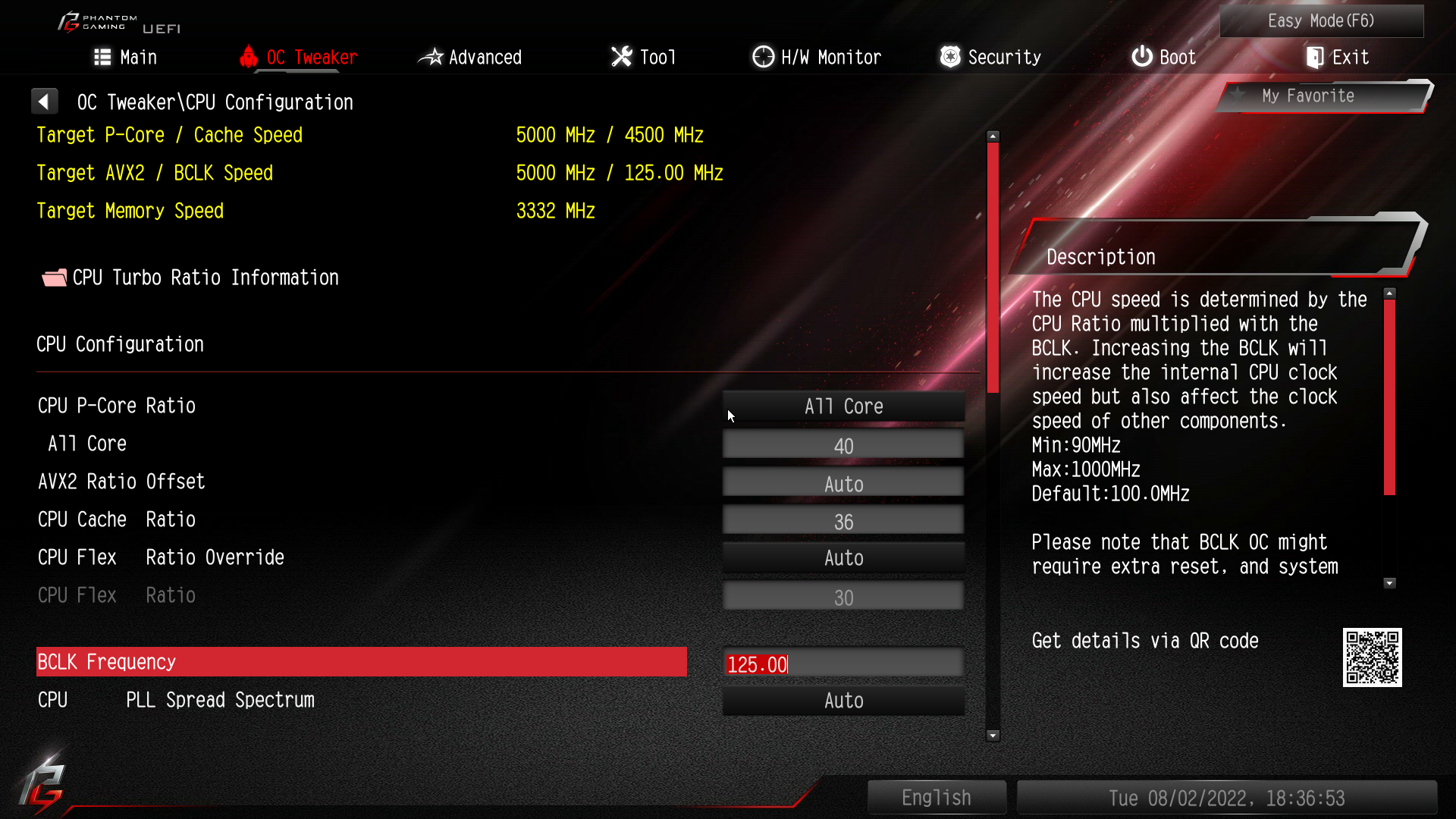

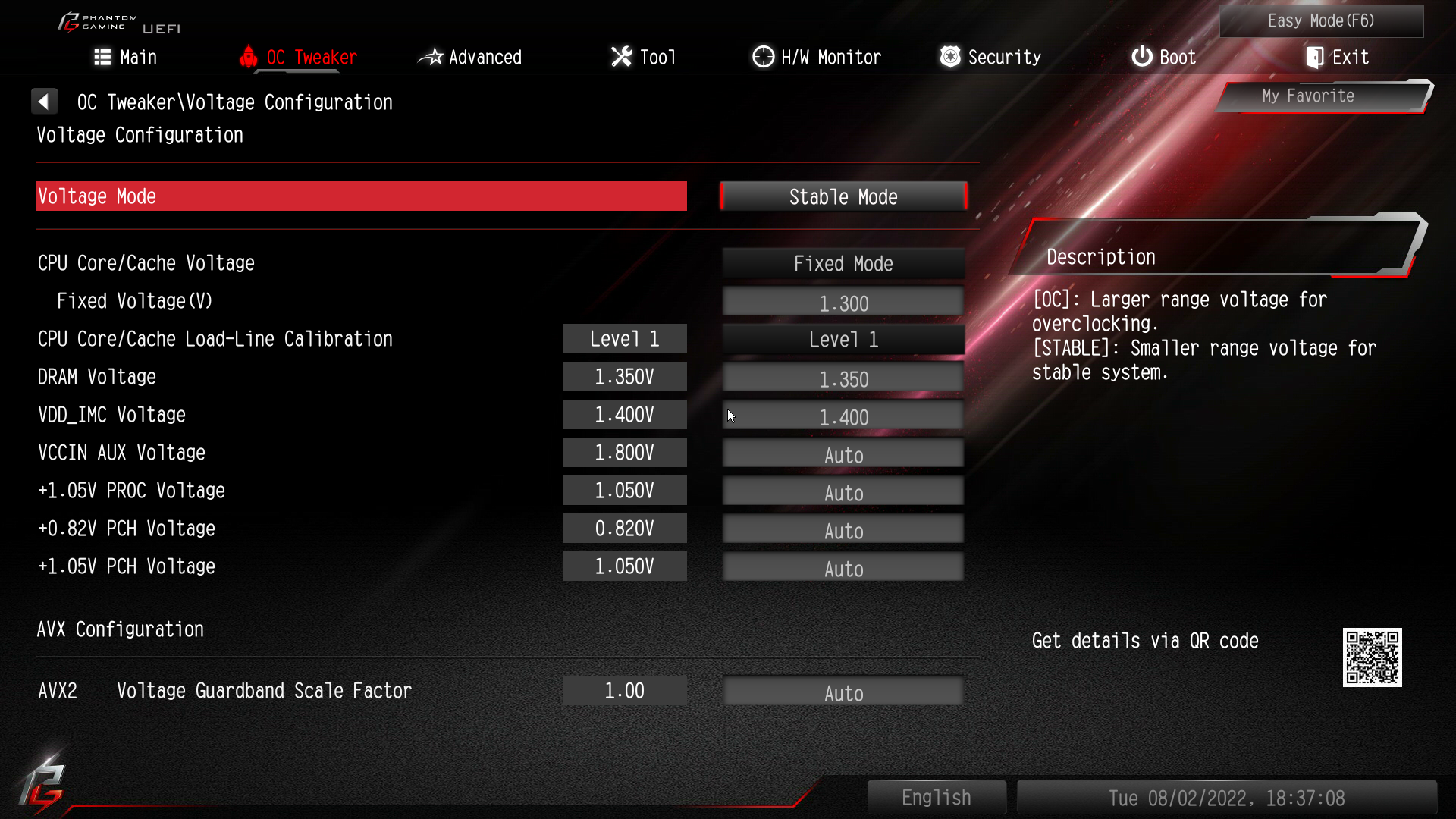

经过BIOS设定调校后,笔者手动调整BCLK外频数值为125MHz、P-Core倍频为40、Ring倍频为36、CPU Core电压为1.3V、CPU Core LLC等级为Level DRAM 电压为 1.35V、VDD IMC 电压为 1.4V,最终成功把 i5-12490F Non-K OC 超频至 5.0GHz P-Core 时脉、4.5GHz Ring 时钟、DDR4 3332MHz 内存频率。
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
![ASROCK B660M PG Riptide 主板](https://www.gameducky.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

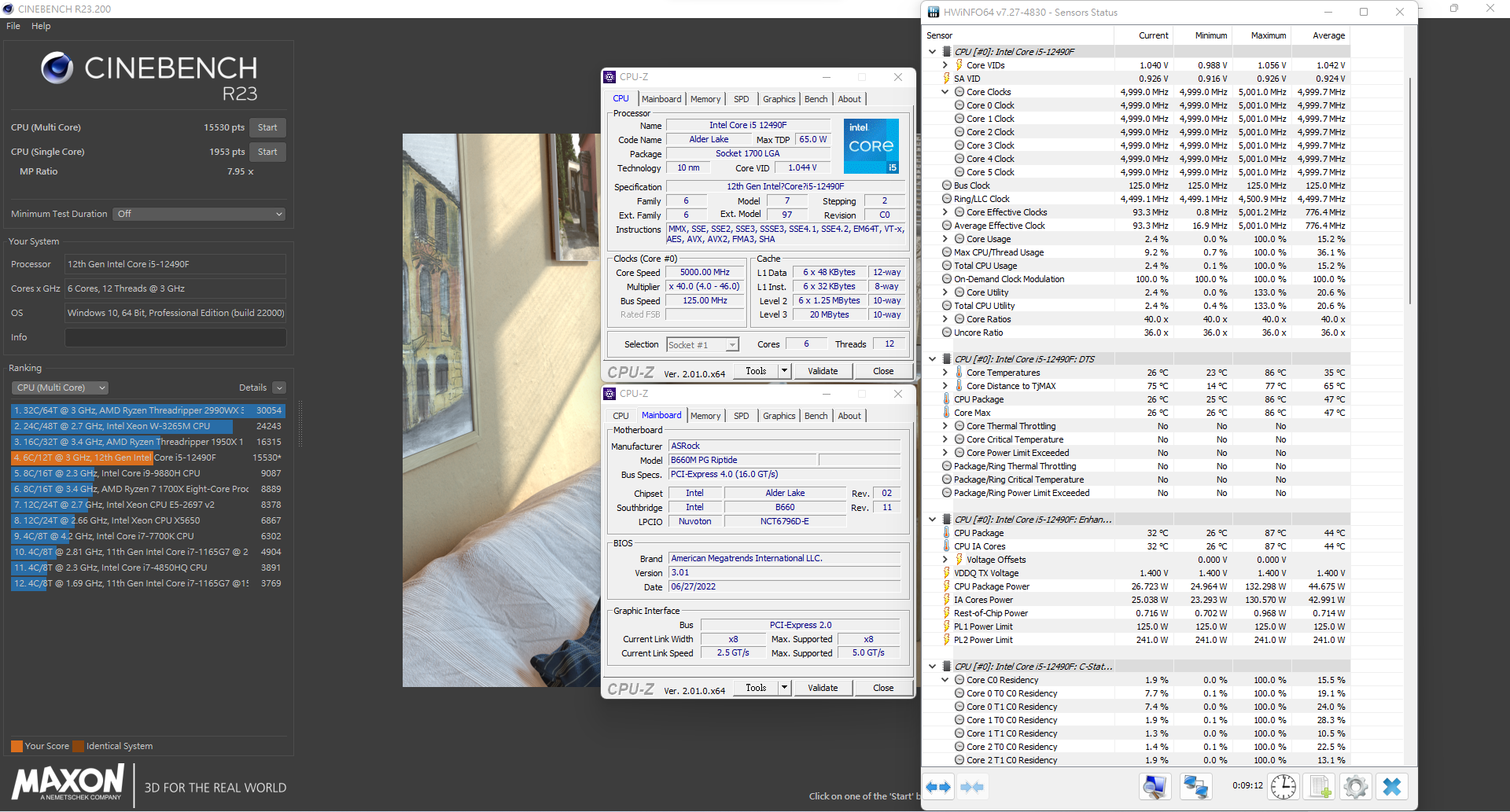

▲ 默认全核心 4.0GHz (左) & Non-K OC 全核心 5.0GHz (右)

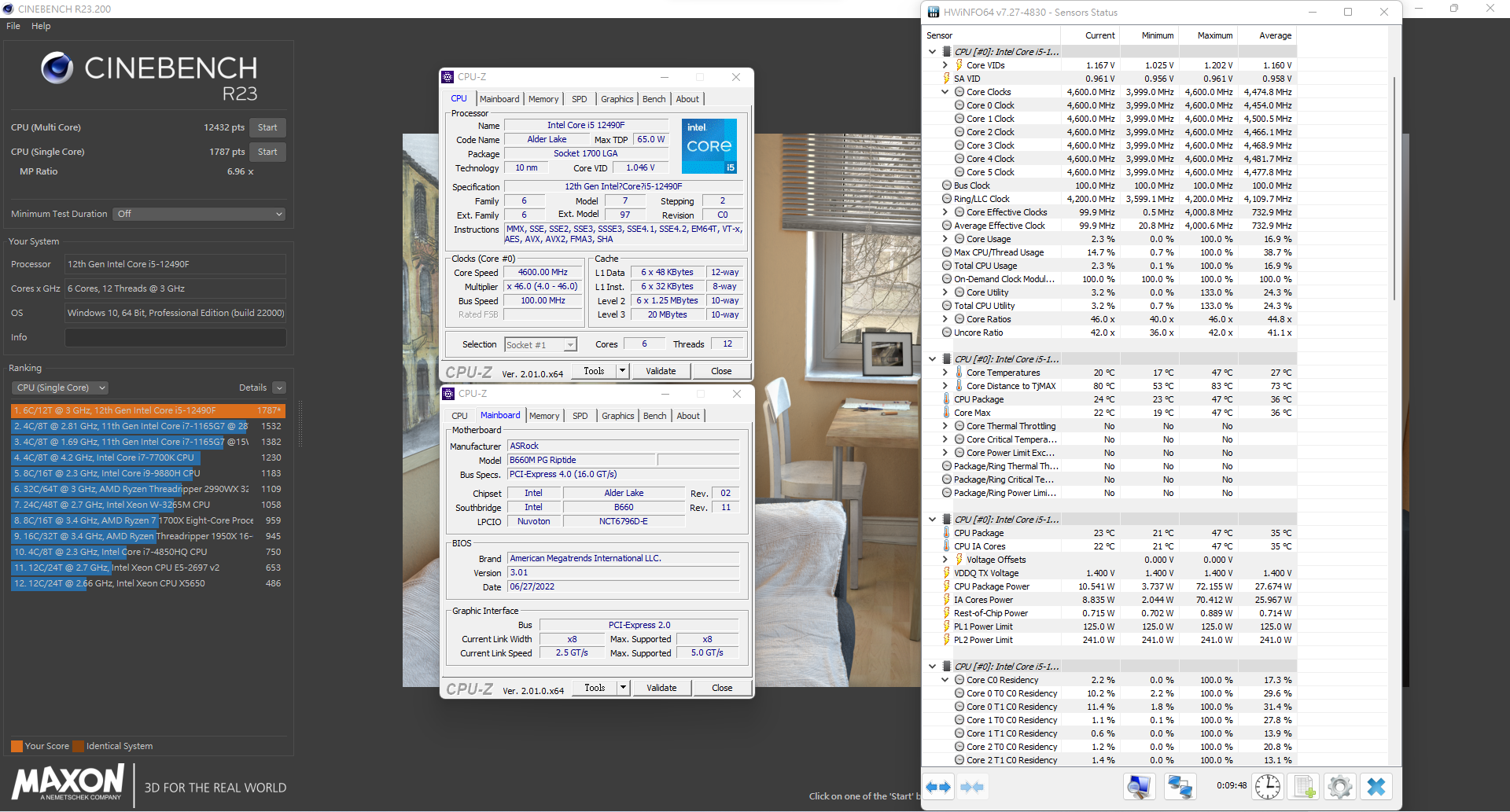

在Cinebench R23跑分测试中,默认为全核心4.0GHz的i5-12490F获得多核心12432 pts、单核心1787 pts; Non-K OC后为全核心5.0GHz的i5-12490F获得多核心15530 pts、单核心1953 pts,多核心效能提升了24.9%。 由于这次只有使用顶级风冷散热器进行测试,在 CPU 温度与 CPU 电压调整下,全核心 5.0GHz 已经差不多为极限,温室约 24°C 下,多核心测试最高 CPU Package 温度为 87°C,最高 CPU Package Power 为 132.2W。 假若改用高阶水冷散热器,相信能够可超频更高频率,不过全核心 5.0GHz 已经足够一般玩家使用。
ASROCK B660M PG Riptide 主板
售价..HK$980
查询..Felton Distribution (2273-8393) / QC Supplies (3853-5353)
平平评语:
ASROCK全新推出B660M PG Riptide主板,采用14+1+1相传统MOSFET供电设计,搭配2组大型铝挤VRM散热器,可足够应付12代i5/i7 CPU平台,并在入门低阶定位的B660主板中特别加入BCLK芯片,并支持Non-K OC超频,可让用家以零成本或低成本,进一步提升Intel12代非K版CPU处理性能,为B660 主板带来不俗的可玩性,而主板扩充性其实并没有想象牺牲太多,加上售价价钱相当吸引,整体十分抵玩。
