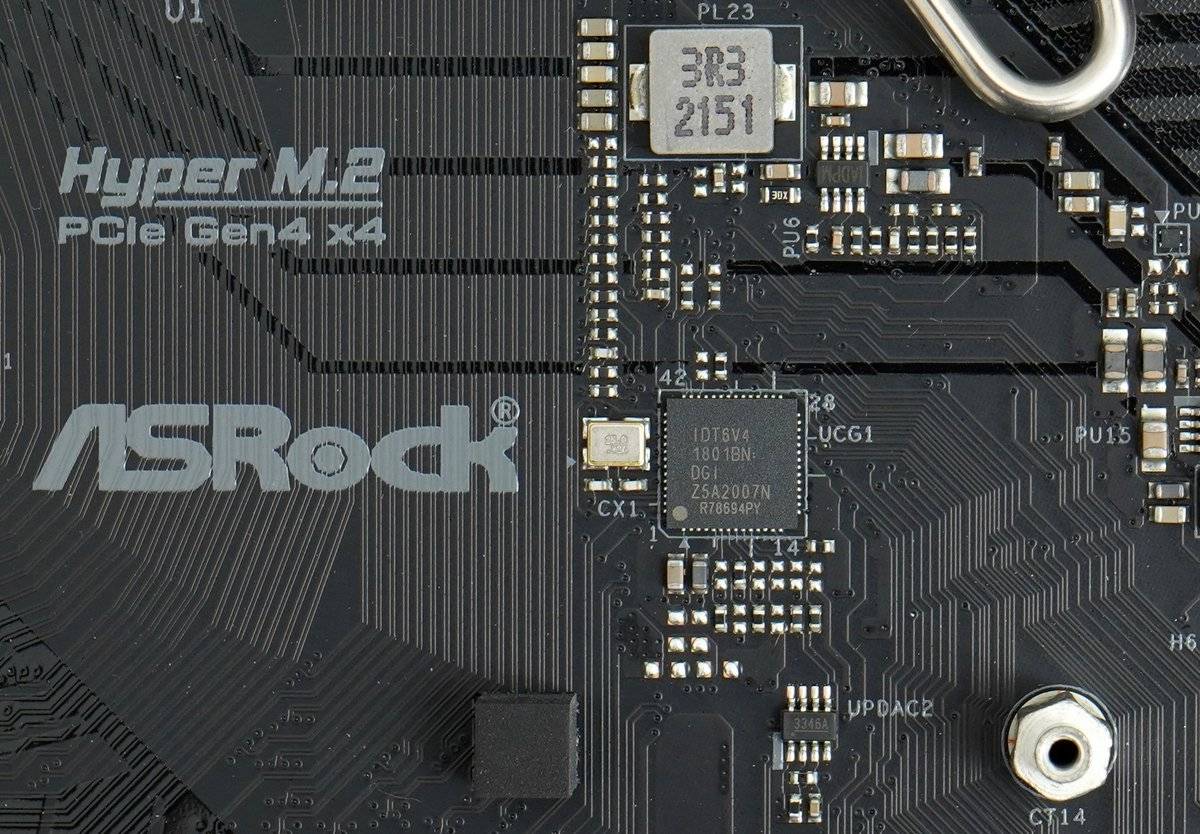

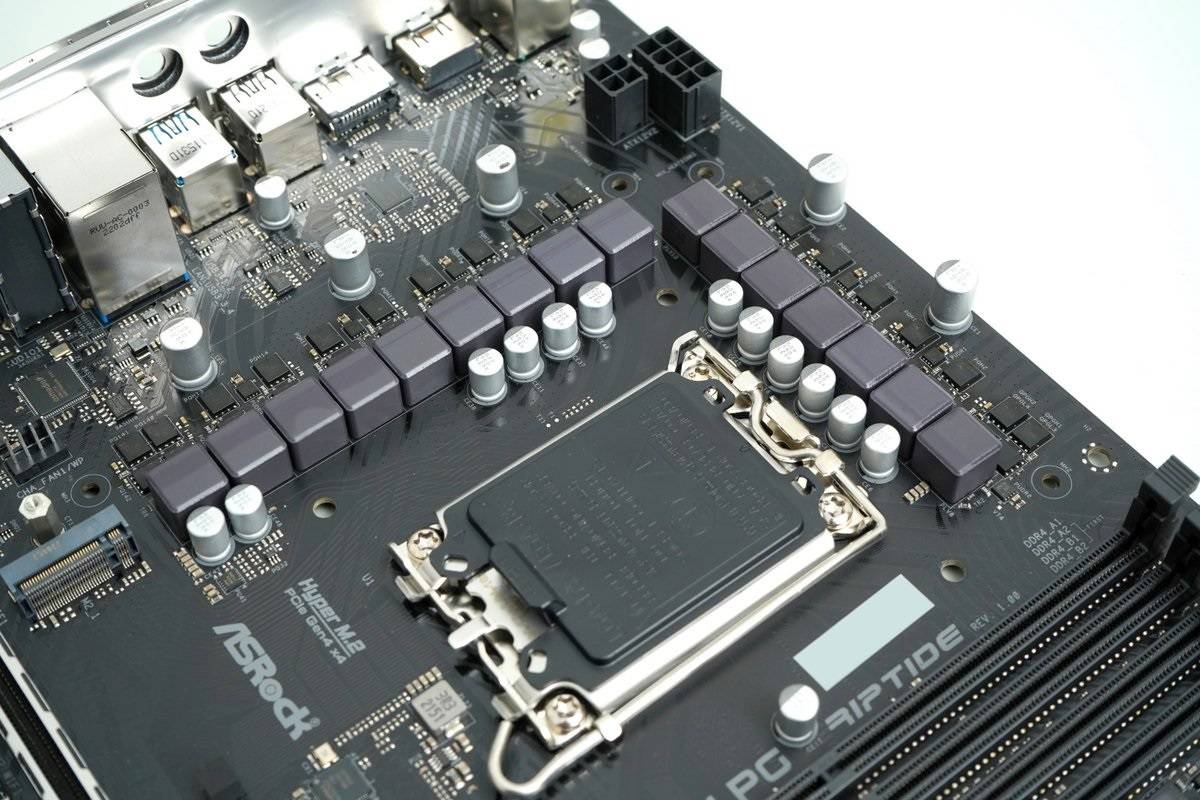

  ASRock 的PG Riptide系列最早是在AMD的500系列主板上亮相 主打低调但强大的设计，外观部分通常都是以黑色为主 这次要来开箱的是前阵子才开卖的新板子B660M PG Riptide 会选在B660 已经推出这么久 甚至 13 代处理器可能都快要发布的时间做这件事当然也是有原因的 因为这张板子，支持 non k 超频  外盒采用黑色跟深蓝色，搭配浪潮般的纹路看起来很汹涌的样子  Riptide 采用新的系列字体风格 支持 intel 12 代处理器跟自家 Polychrome Sync RGB 灯效同步  外盒背面有比较详细的规格跟特色介绍，像是拥有 15 相供电，挡板采用一体化设计 采用 2.5G 网卡以及这张主板最核心的硬件，Hyper BCLK Engine  内容物除了主板外，还有 SATA 线材、m.2 螺丝、PG Riptide 明信片、软件光盘跟说明书  主板正面一览，PCB 部分如同自家 Steel Legend 系列的黑白灰数字迷彩 PG Riptide 同样带有自己的涂装样式 消光黑 PCB 搭配黑色波浪纹路如同 Riptide 字面上的涵义一样，暗潮汹涌  虽然采用集成式文件板设计，PG Riptide 仅固定了挡板部分，并将 mos 散热片顶部延伸 相较于使用塑料盖整个包覆起来，这样的设计可以有比较好的散热效果  在核心供电方面，采用 15 相设计，两侧 VRM 区块均有加上散热片 mos 部分为独立上下桥设计 （Sinopower SM4508NH + SM4503NH）  PWM 控制器方案选用 Richtek RT3628AE  关键的外部 BCLK 时脉生成器，IDT 6V41801BN  EPS 12V 供电位于左上角，采用8+4 pin设计 值得一提的是，虽然使用上下排列，底下4pin 端子有转向另一侧避免干涉  CPU PWM风扇插槽位于主板右上角，第二组插槽支持水冷帮浦模式 同时可以看到旁边有提供2组3pin ARGB  内存部分采用4组单边扣插槽 旁边可以看到USB 3.2 Gen1前置面板插槽，提供传统19pin以及Type-C接口需要的新款Type-E  在扩充能力方面，B660M PG Riptide 仅提供一组 PCI-E gen4 x16 跟 gen3 x1 插槽 x16 插槽采用加强型合金料件，x1 部分则是采用切开的弹性设计， 允许安装 x1 以上的扩展卡  而主板的两组 Hyper M.2 插槽均为 Gen4 x4 通道，支持 type 2280 长度的型号 不过B660M PG Riptide 内置的散热片就只能装在上面CPU直通的那一组M.2 插槽 另外还有预留一组EKey M.2 wifi 插槽，支持IntelCNBVi模块  传统存储设备部分，B660M PG Riptide 如同大多数B660 主板，仅提供 4 组 SATA3 分成两组直插，两组 90 度转向端子  环境控制由 nuvoTon NCT6796D-E 负责，旁边可以看到 PSC （post status checker） 简易调试灯号  主板左下角配有另外一组 3 pin ARGB 跟一组传统 4pin RGB 插槽  灯效控制部分由 nuvoTon NUC121ZC2AE 这颗 ARM Coretex-M0 MCU  音频方面选用 Realtek ALC897，同时对周遭的 PCB 切割处理，减少噪声  2.5G Ethernet 方案选用 Realtek Dragon RTL8125BG  背板 I/O 的 USB 3.2 Gen1 主要由这颗 ASMedia 1074 hub 转出  主板背面一览  虽然说是走低调路线 ，不过芯片组附近的PCB背面还是配有几颗RGB LED  背板I/O提供1组PS/2键盘鼠标插槽，4组USB 2.0跟4组USB 3.2 Gen1 显示输出部分则提供HDMI 2.0及DisplayPort 1.4各一 音频方面仅有简单的Line in、喇叭跟麦克风3.5mm插槽 另外因为板子有预留EKey M.2 wifi扩充空间，挡板也预留了两个SMA天线座锁点  ====================================== 测试平台： CPU：Intel Core i5-12400 MB：ASRock B660M PG Riptide RAM：Kingston HyperX Predator RGB DDR4-3200 8G x 2 VGA：ASUS STRIX GTX 750 Ti HDD：WD SN730 512G PSU：FSP Hydro G Pro 750W OS：Windows 11 Pro ======================================  bios 内同样有提供 BFB 选项，手动设置范围可以从 70-200w 以 5w 的间隔做调整，目前先用自动   CPU 设置页面多了一个 Flex Ratio 选项，底下的 BLCK 频率则是这次的主要目标，一样先放自动  系统装好之后来跑些基本测试  CPUmark99，总分708  Super PI 1M，8.114 秒  Super PI 32M，6 分 51.871 秒  CPU-Z 内建 Benchmark，单核 707.7 ，多核 4972.6  WinRAR 基准测试，20759 KB/s  7-Zip 性能测试，压缩 64.400 GIPS，解压缩 65.958 GIPS，整体评等 65.179  Cinebench R20，单核 667 cb，多核 4785 cb  Cinebench R23，单核 1732 pts，多核 12269 pts  PCMark 10，总分 6108，基础测试 10528，生产力 10054，数字内容创作 5845  小试身手先来个 40 x 120，4.8G  CPU-Z 确认一下真的有跑上去 4.8G  cpumark99 看起来挺有反应的，总分 773 （+9.2%）  Cinebench R20 at 4.8G，单核 723 cb，多核 5672 cb （+8.3%/+18.5%）  Cinebench R23 at 4.8G，单核 1874 pts，多核 13960 pts （+8.2%/+13.8%）  再往上冲一点看看，BCLK 改 125 凑个 5G  CPU-Z 显示 5G 没错  CPUmark99 突破 800 来到 810 （+ 14.4%）  其他跑分就不逐项贴了，稍微整理一下数据 大部分项目都有 10-15% 左右的提升幅度，CPU-Z 多核还可以增加到 26% PCMark 10成长幅度没那么高应该跟分数一部份来自显卡有关 这就让我比较好奇这功能用在先天倍频更高的12490F或12500上面可以有多少变化 另一个就是 13 代出来之后这个玩法还玩不玩得下去  就以 B660M PG Riptide 给出的规格跟价格来看，可以说是性价比蛮高的的一张五年保 B660 小板 高达15相的供电设计挥去一部分人可能会有的供电不足疑虑，顺便为接下来的13代铺路 BFB搭配新的nn k超频在性能上也可以取得相当程度的增长 如果真要说比较可惜的地方应该是这张板子并没有USB3.2 Gen2的支持 加上少了最后一只 x4 长度的 PCI-E 插槽，如果会想装其他扩充卡的话就比较头痛 算是这张板子做的一些取舍，适不适合自己就看个人需求了 |
