NVIDIA 正式发布入门级GeForce RTX 3050 8GB显示卡,采用全新「GA106-150」绘图核心、具备2,560 个 CUDA Cores、20 个 RT Cores 及 80 个 Tensor Cores,内存接口删减至 128bit、8GB GDDR6 容量,取代旧有入门级 GeForce GTX 1650 / 1660 系列,建议售价为 US$249 主攻 1080p 游戏玩家市场,编辑部找来 COLORFUL GeForce RTX 3050 NB Duo 8G-V 进行性能实测。
入门级 GeForce RTX 3050 外观
▲ NVIDIA GeForce RTX 3050 正式登场
NVIDIA 进一步下降对 RTX 与 DLSS 技术的门槛,26 日正式发布全新入门级 GeForce RTX 3050 显示卡,取代旧有 GeForce GTX 1650 / 1660 市场定位,配备更多的 CUDA Cores、更快速的第二代 RT Cores光线追踪核心、更快速的第三代 Tensor 核心,官方建议售价为 US$249,RTX 与 DLSS 技术不再是中高阶玩家的专利。
根据 Steam 硬件排名榜数据,GTX 1050、GTX 1050 Ti 与 GTX 1650 这三款显卡占据了头5位置,这些产品在当年的3A大作中提供1080p @60fps的表现,不过到了2021年这些入门级已经力不从心,GeForce RTX 3050为这些玩家带来了升级的好选择,NVIDIA官方数据指出RTX 3050性能相较 GTX 1650 有 30~50% 性能提升。

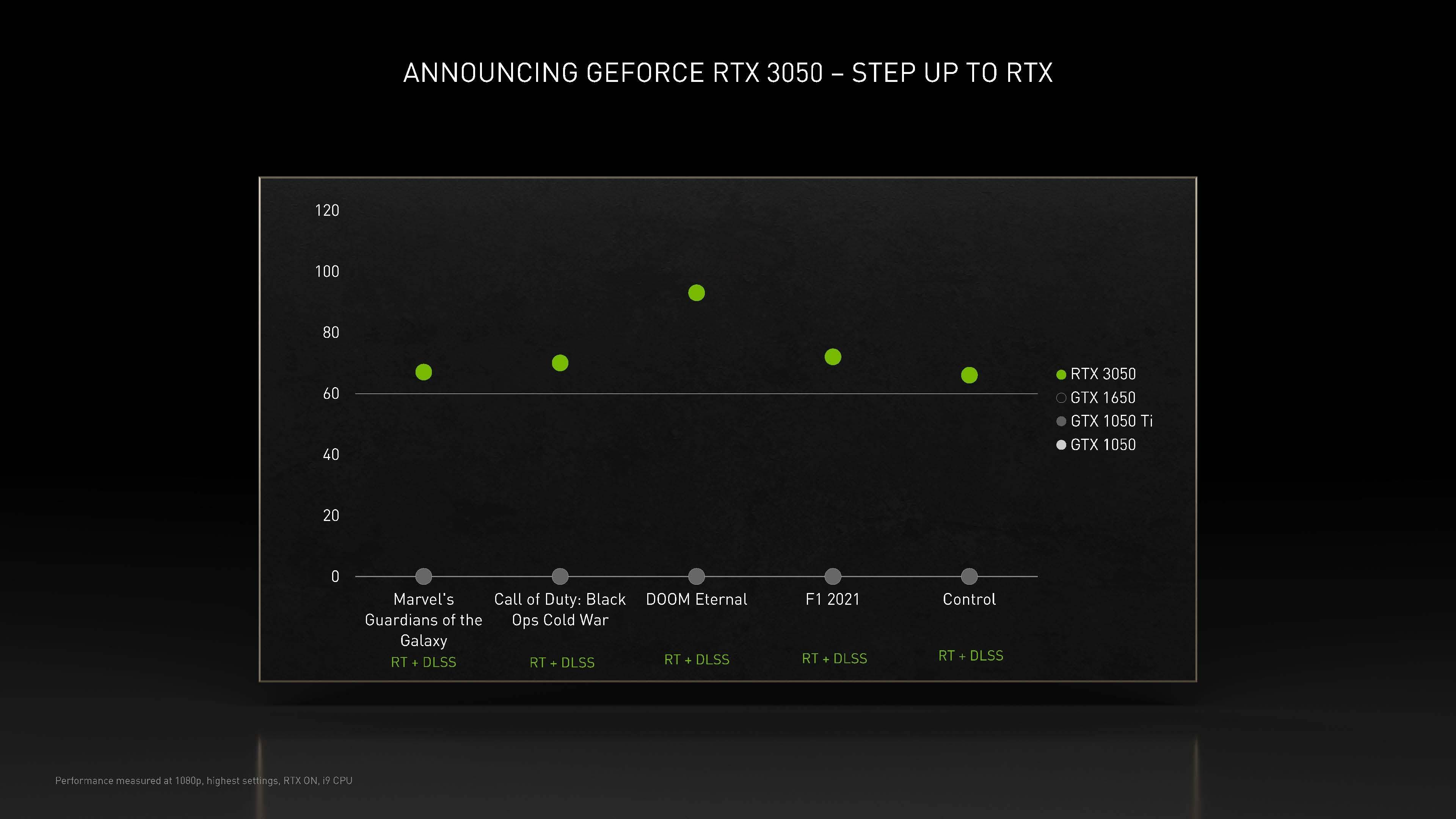

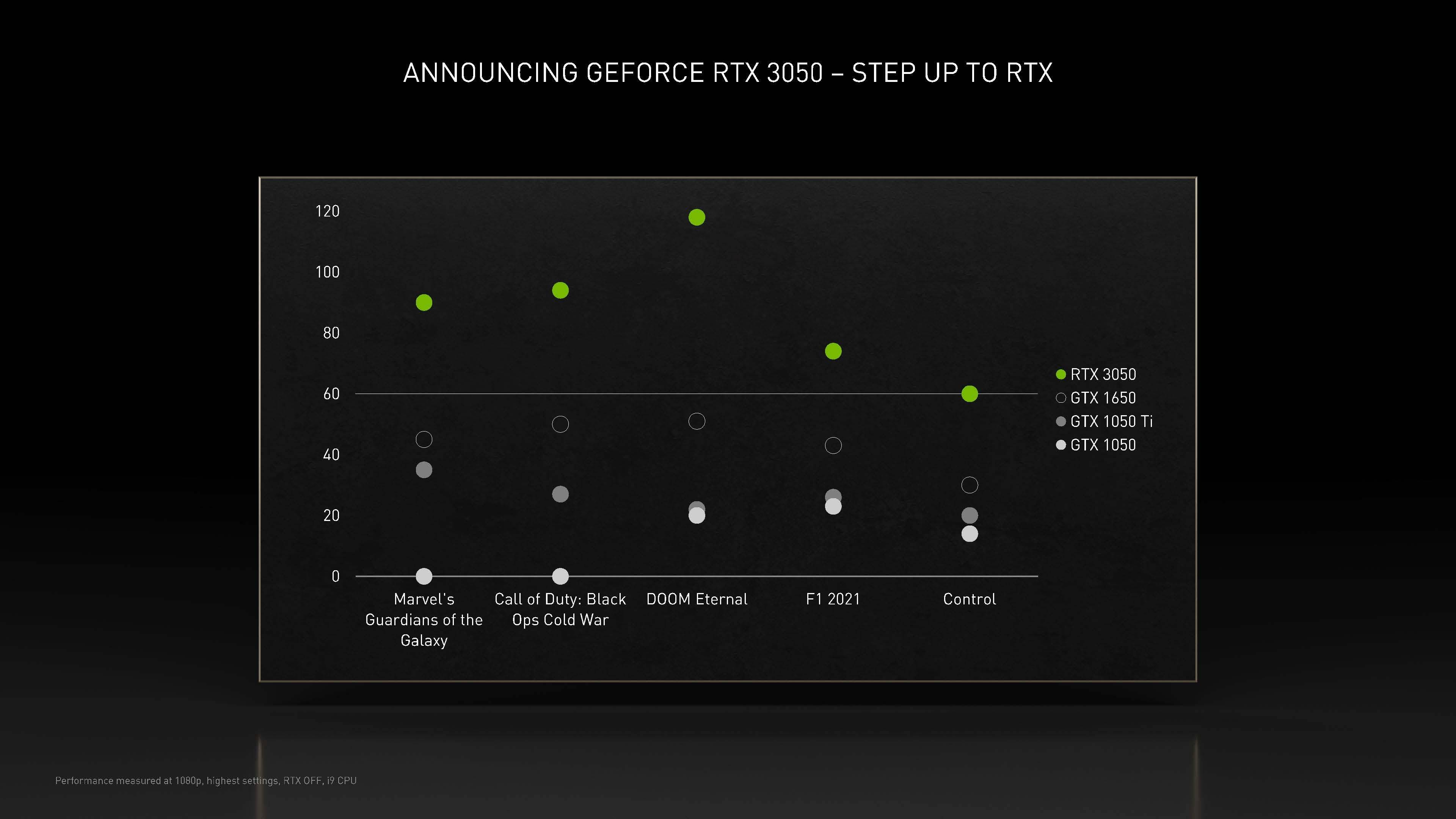

更重要是的GeForce RTX 3050能支持RTX On光追技术与DLSS深度学习超级采样,根据NVIDIA的数据显示RTX 3050可以在大1080pRTX on+DLSS Performance模式,提供60+fps的游戏性能表现,就是 GTX 1050 /GTX 1050 /GTX 1050 Ti与 GTX 1650 完全做不到的,因为根本就不支持嘛。
8nm 制程、GA106-150 绘图核心
不少媒体早前报导GeForce RTX 3050会使用规模及成本较低的GA107绘图核心,这颗芯片其实已出现于RTX 3050 Mobile版本与RTX 3050 Ti Mobile版本,Desktop版RTX 3050虽然芯片规格与RTX 3050 Ti Mobile相同,但结果采用了规格较大的GA106绘图核心,从Block Diagram可以看到 GA106-150 已经屏敝了接近 1/3 运算单元。
据业内人仕透露,原来GA107绘图核心产能不足以同时付应Notebook与Desktop市场,但NVIDIA并不想再推后RTX 3050的上市时间,所以暂时会用GA106绘图核心,预计2022年Q2将会导入GA107绘图核心,GA106-150就会马上停止交货,中间会有Transition Period,视乎实际SAMSUNG交货状况 ,可长可短。

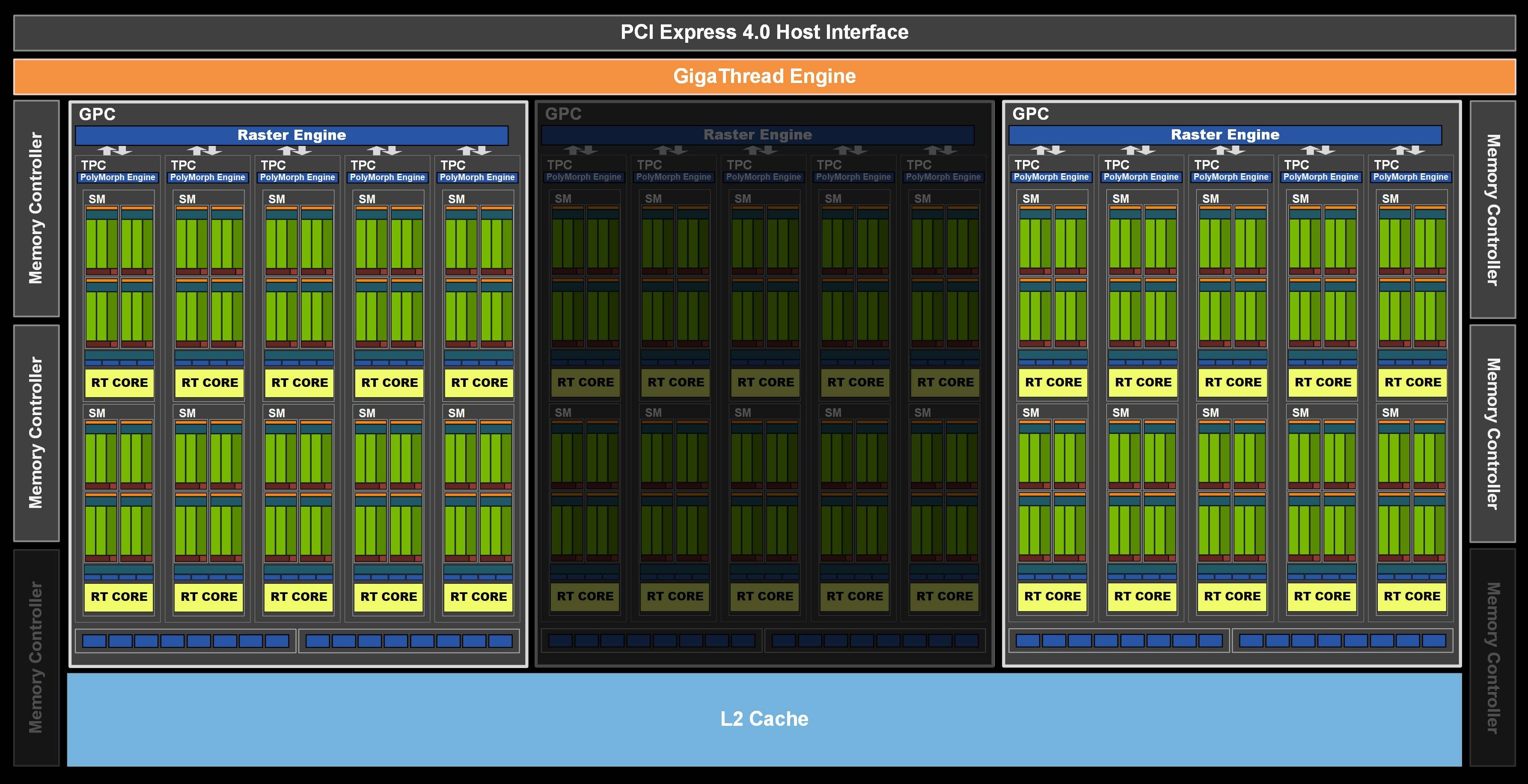

▲ 英伟达 GA106-150 框图
「GA106」绘图核心采用8nm NVIDIA Custom制程、SAMSUNG代工,拥有132.5亿个晶体管、Die Size约为276mm²,一颗完整的GA106芯片内建3个GPC单元、15个TPC纹理处理群集及30个SM串流多处理器,合共3,840个CUDA Cores、30个RT Cores及120个Tensor Cores。
不过,「GeForce RTX 3050」运算单元作出了屏蔽1/3,被删减至10个PC纹理处理群集,只拥有20个SM串流多处理器,具备2,560个CUDA Cores、20个RT Cores及80个Tensor Cores,相较RTX 3060规模缩减了1/3。

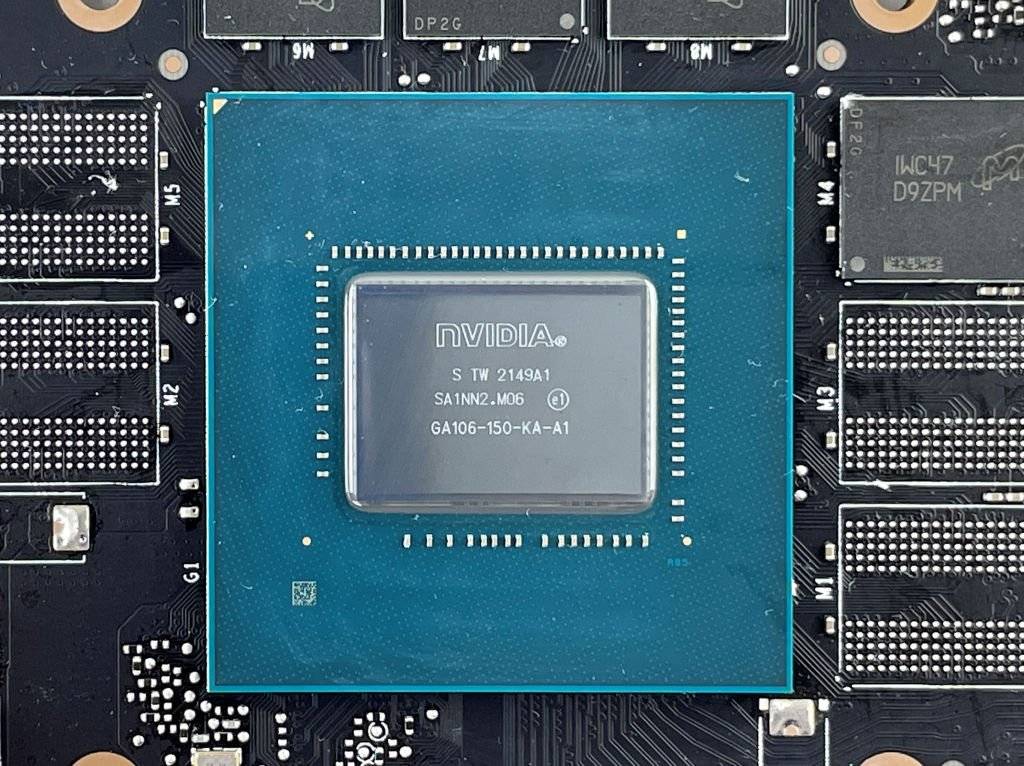

▲ NVIDIA GA106-150 绘图核心
核心时脉方面,GeForce RTX 3050 默认时脉为1,552MHz Base Clock、1,777 MHz Boost Clock,最高TDP为130W。 此外,GeForce RTX 3050内存接口降至128bit、8GBGDDR6内存容量,存储器频率为1,750MHz,传输速度却高达14Gbps,总带宽为224GB/s。
英伟达 GeForce RTX 30 系列
显卡 | GeForce RTX 3050 | GeForce RTX 3060 | GeForce RTX 3060 Ti | GeForce RTX 3070 | GeForce RTX 3070 Ti | GeForce RTX 3080 | GeForce RTX 3080 Ti | GeForce RTX 3090 |
显卡代号 | GA106系列 | GA106系列 | GA104型 | GA104型 | GA104型 | GA102型 | GA102型 | GA102型 |
图形处理器架构 | 安培 | 安培 | 安培 | 安培 | 安培 | 安培 | 安培 | 安培 |
全球通用电脑 | 2 | 3 | 5 | 6 | 6 | 6 | 7 | 7 |
断续器 | 10 | 14 | 19 | 23 | 24 | 34 | 40 | 41 |
断续器 | 20 | 28 | 38 | 46 | 48 | 68 | 80 | 82 |
CUDA 核心 / SM | 128 | 128 | 128 | 128 | 128 | 128 | 128 | 128 |
CUDA Cores / GPU | 2560 | 3584 | 4864 | 5888 | 6144 | 8704 | 10240 | 10496 |
张量颜色 / SM | 4(第三代) | 4(第三代) | 4(第三代) | 4(第三代) | 4(第三代) | 4(第三代) | 4(第三代) | 4(第三代) |
张量核心 / GPU | 80(第三代) | 112(第三代) | 152(第三代) | 184(第三代) | 192(第三代) | 272(第三代) | 320(第三代) | 328(第三代) |
RT 内核 | 20(第二代) | 28(第二代) | 38(第二代) | 46(第二代) | 48(第二代) | 68(第二代) | 80(第二代) | 82(第二代) |
GPU 升压时钟 (MHz) | 1777 | 1777 | 1665 | 1725 | 1770 | 1710 | 1665 | 1695 |
帧缓冲区内存大小和类型 | 8192 MB GDDR6 | 12228 MB GDDR6 | 8192 MB GDDR6 | 8192 兆字节GDDR6 | 8192 MB GDDR6X | 10240 兆字节GDDR6X | 12228 兆字节 GDDR6X | 24576 兆字节 GDDR6X |
内存接口 | 128 位 | 192 位 | 256 位 | 256 位 | 256 位 | 320 位 | 384 位 | 384 位 |
存储时钟(数据速率) | 14 Gbps | 15 Gbps | 14 Gbps | 14 Gbps | 19 Gbps | 19 Gbps | 19 Gbps | 19.5 Gbps |
内存带宽 | 224 千兆字节/秒 | 360 千兆字节/秒 | 448 千兆字节/秒 | 448 千兆字节/秒 | 608 千兆字节/秒 | 760 千兆字节/秒 | 912 千兆字节/秒 | 936 千兆字节/秒 |
ROP | 48 | 48 | 48 | 80 | 96 | 96 | 112 | 112 |
L1 数据缓存/共享内存 | 2560 KB | 3584 KB | 4868 KB | 5888 KB | 6144 KB | 8704 KB | 10496 KB | 10496 KB |
L2 高速缓存大小 | 1536 KB | 3072 KB | 4096 KB | 4096 KB | 4096 KB | 5120 KB | 6144 KB | 6144 KB |
TGP(总图形处理能力) | 130 瓦 | 170 瓦 | 200 瓦 | 220 瓦 | 290 瓦 | 320 瓦 | 350 瓦 | 350 瓦 |
晶体管数量 | 133 亿 | 133 亿 | 174 亿 | 174 亿 | 174 亿 | 283 亿 | 283 亿 | 283 亿 |
尺寸 | 276.0 毫米2 | 276.0 毫米2 | 392.5 毫米2 | 392.5 毫米2 | 392.5 毫米2 | 628.4 毫米2 | 628.4 毫米2 | 628.4 毫米2 |
价格 | 249 美元 | 329 美元 | 399 美元 | 499 美元 | 599 美元 | 699 美元 | 1199 美元 | 1499 美元 |
