X光下看Zen4 EPYC处理器，16核心只是开胃菜

AMD已经官方披露了Zen4架构的规划，包括消费级的Ryzen、服务器的EPYC，都是5nm制程。 Zen4产品在台式产品命名为Ryzen 7000系列（Raphael），新的AM5 LGA1718封装接口，支持双通道DDR5、PCIe 5.0，下半年发布。

在服务器端则是EPYC7004系列（Genoa），新的SP5 LGA6096封装接口，最多96核心192线程，支持12通道DDR5、128条PCIe 5.0，下半年登场。

还有个衍生版Zen4c（Bergamo），针对云服务优化，最多128核心256线程，明年初推出。

日前我们曾见过一张Zen4 EPYC的谍照，但只有正面。现在新的谍照来了，正反面都有。

这应该是 AMD 下一代的 EPYC，虽然不清楚这个处理器是 Genoa 或 Bergamo，因为这两者都支持 SP5 脚位，处理器的外观看起来有点正方，上面也清楚标示了 SP5。

这也是第一次看到新的SP5 LGA6096封装接口，密密麻麻的6096触点，分成了四组，每一组都是1524个。

事实上，SP5接口的针脚/触点定义、安装支架结构，早在去年就随着某厂商被骇而泄露了。

这颗样品是入门的16核心32线程，最高加速频率3.7GHz，热设计功耗195W，但是这只是样品规格，不代表最终SKU。

更有趣的是，同时爆出的还有X光下的照片，可以看到内部三颗芯片：居中大的是负责输入输出的IOD，左右各有一颗CCD，显然每颗只有8个核心。

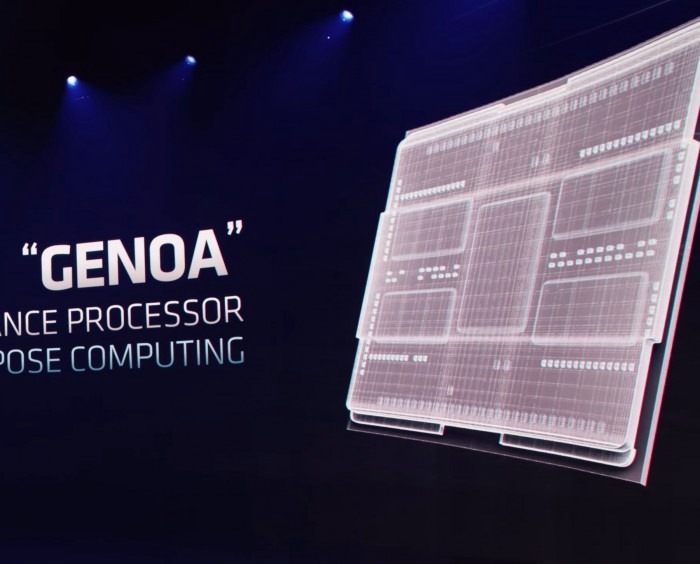

如果要凑够96个核心，那就得12颗CCD，这和AMD先前公布的示意图布局完全相符。

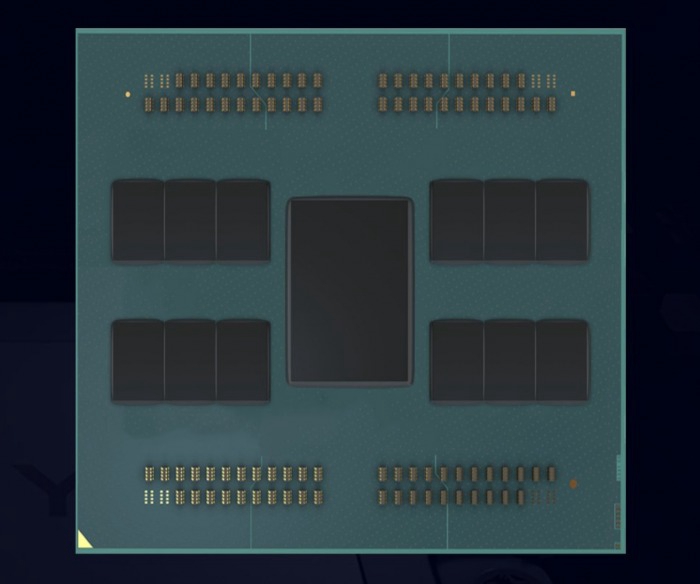

▲猜测的Zen4 96核心EPYC布局图

相较7纳米制程，5纳米制程的EPYC处理器晶体管数量成长一倍，能耗只有7纳米一半。代号Genoa的EPYC服务器处理器拥有最多96个Zen 4架构核心，并支持DDR5和PCI-E 5.0，以及允许设备保持一致存储器连续性的CXL 1.1接口，目标市场是以高效能运算（HPC）、数据中心、企业和云计算工作负载，预计2022年推出。
